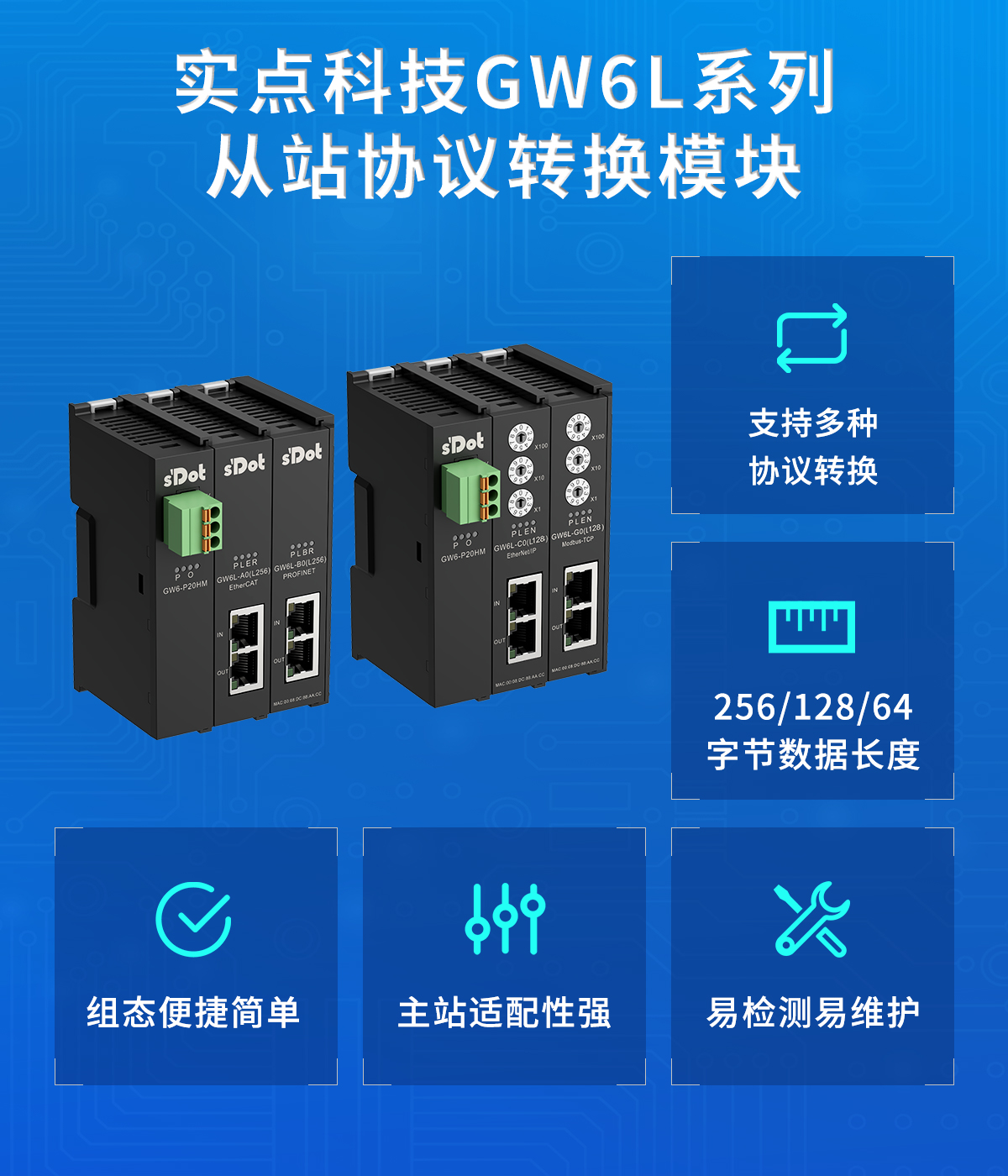

在产线中，不同设备可能使用不同的通讯协议，设备之间无法直接信号交互。实点科技GW6L系列插片式从站协议转换模块为这一问题提供了解决方案：作为从站模块，可与其他网关从站模块组成网关套件，在两个主站之间双向传输I/O数据，实现协议之间的数据转换。模块覆盖EtherCAT、PROFINET、EtherNet/IP、CC-Link、Modbus TCP五种主流工业协议，对应GW6L-A0、GW6L-B0、GW6L-C0、GW6L-D0、GW6L-G0五款从站模块，实现不同协议设备间的数据互通，提升现场设备的可扩展性。
GW6L系列产品具有实时性高、优化系统配置、简化现场配线、提高系统可靠性等特点，可帮助客户有效解决产线设计中因多协议互联导致的研发周期长、开发成本高、协议壁垒等痛点问题。
一、产品优势
1、支持多种主流协议相互转换，涵盖EtherCAT、PROFINET、EtherNet/IP、CC-Link、Modbus TCP五种协议。任意两个协议对应的模块可两两组合，即可实现两种协议的转换。
2、支持两种协议之间双向传输I/O数据，数据交互长度支持256/128/64字节，实时性高。
3、组态便捷简单，主站适配性强，支持主流EtherCAT、PROFINET、EtherNet/IP等主站平台。
4、体积小、易安装，DIN35mm标准导轨安装，采用弹压式接线端子，配线方便快捷。
5、创新的通道指示灯设计紧贴通道，通道状态一目了然，易检测、易维护。
二、产品型号
|-----------------------------|-------------|-----------------|---------------|--------------------------------|----------------------------|
| 型号 | 协议 | 数据 交互长度 | 总线 接口 | 传输 速率 | 传输距离 |
| GW6L-A0 (L256)/(L128)/(L64) | EtherCAT | 256/128/64 字节 | 2×RJ45 | 100Mbps | ≤100m |
| GW6L-B0 (L256)/(L128)/(L64) | PROFINET | 256/128/64 字节 | 2×RJ45 | 100Mbps | ≤100m |
| GW6L-C0 (L256) | EtherNet/IP | 256 字节 | 2×RJ45 | 100Mbps | ≤100m |
| GW6L-D0 (L256)/(L64) | CC-Link | 256/64 字节 | 2×4P 弹压式 接线端子 | 10M/5M/2.5M/ 625k/156kbps 五档可设 | ≤100m/160m/400m/900m/1200m |
| GW6L-G0 (L256)/(L128)/(L64) | Modbus TCP | 256/128/64 字节 | 2×RJ45 | 100Mbps | ≤100m |
三、命名规则与组合应用
模块型号由"GW6L+总线协议代码+模块类型+(数据交互长度)"组成。GW6L为从站协议转换模块系列名称，总线协议代码A：EtherCAT、B：PROFINET、C：EtherNet/IP、D：CC-Link、G：Modbus TCP，0为从站模块，L256/L128/L64分别对应256/128/64字节的数据交互长度。
两个从站模块拼接即可组成网关套件，套件型号为两个模块型号的拼接。例如GW6L-A0B0(L256)由GW6L-A0与GW6L-B0组合，实现EtherCAT主站与PROFINET主站之间的双向数据交互；GW6L-A0D0(L256)由GW6L-A0与GW6L-D0组合，实现EtherCAT主站与CC-Link主站之间的双向数据交互。套件数据交互长度可选256/128/64字节，具体档位由组合模块决定。
四、 通用参数
|--------|---------------------------------------------------------|
| 项目 | 参数 |
| 供电 | 电源模块GW6-P20HM，输入24VDC(18V~30V)，输出5VDC/2A； 网关模块工作电源5VDC |
| 外形尺寸 | 106×61×25.7mm（单个网关模块，非套件规格） |
| 安装方式 | DIN35mm标准导轨安装 |
| 工作温度 | -10°C~+60°C |
| 存储温度 | -20°C~+75°C |
| 防护等级 | IP20 |
| 相对湿度 | 95%，无冷凝 |
| 海拔高度 | ≤2000m |
| 套件构成 | 网关电源模块×1、网关模块×2、网关终端盖板×1 |
