Antigravity + Blender MCP（下）：3D 智慧仓储数字孪生进阶实战

🔗 公网在线体验 (Live Demo) ：smart-warehouse-wine.vercel.app

💻 开源代码仓库 (GitHub) ：github.com/Xxcool/smar...

📖 系列上篇回顾 ：《Antigravity + Blender MCP：打造 3D 智慧仓储数字孪生》

一、承上启下：从"原型跑通"到"工业生产级应用"的鸿沟

在系列上篇中，我们探索了如何利用 Google Antigravity + Blender MCP（Model Context Protocol） 工具链，无需手动编写 Python 脚本，以全自动"代码生成 + 视口视觉反馈 + 拓扑自愈"的闭环，生成了一座仅 1.86 MB 的高精轻量立体仓储厂房，并借助 Vue 3 + Vite 5 + TypeScript + Three.js 搭建起基础的 3D 渲染管线。

在上篇发布后，许多前端小伙伴在试玩了在线 Demo 后大呼过瘾。然而，当我们尝试将这个 Demo 拿到更具实战要求的工业管控场景中时，一系列尖锐且真实的**"灵魂拷问"**接踵而至：

💬 "传送带上的货物明明是五颜六色的，为什么到了 AGV 小车上就全变成千篇一律的白盒子了？而且到了终点小车也不卸货，货物怎么还在划线区域乱跑？"

💬 "看右边出口处的月台地面，线条怎么全是对角斜切的'蜘蛛网'？货区和行驶路线混在一起，这哪像现代化自动化工厂？"

💬 "页面 UI 和 3D 模型完全不融合，KPI 指标全挤在顶部横幅条，没有工业指挥中心的科技沉浸感！"

💬 "大屏背景到底是深色好还是浅色好？为什么不能像专业软件一样支持一键切换昼夜沙盘？"

这些质疑非常专业，精准切中了许多 Web 3D 项目从"原型验证"走向"工业落地"时所面临的技术断层。

工业级数字孪生的核心，绝不仅仅是把静态模型摆在网页上，而是物理规律的严谨映射、业务动线的真实闭环、以及人机工效的高维呈现。

在本篇（下篇）中，我们将继续借助 Antigravity 的高阶 Agentic 能力与现代前端工程化方案，直面上述四大难题，打响从"原型"到"生产级管控大屏"的四大攻坚战！

二、攻坚战一：地面动线大清洗------Blender MCP 自动化重构工业 5S 标线

在真实的自动化智能工厂中，地面划线必须严格遵守 工业 5S 管理规范与安全通道标准：人流、物流、堆垛区、缓冲区分界分明，色彩与线型具有严格的警示含义。

1. 发现病灶：历史残留的"蜘蛛网对角斜线"

在早期迭代中，建模时遗留了 24 条未清理的零散路径（例如 Neon_Track_East_Dock3_Spur 从 (6.76, -4.5) 一路斜切至 (14.84, -8.10)），甚至死道支线直接贯穿了托盘货格。

用户一眼就发现了违和感：

"右边出口处线条是错乱的，货物区域和 AGV 行驶路线应该用不同的线条去处理，行驶的路线应该类似轨迹路线一样。"

2. Antigravity + Blender MCP 自动化大扫除

无需在 Blender GUI 界面手动框选点线面，Antigravity 直接通过 execute_blender_code 下发几何重构指令：

彻底清扫全部 24 条杂乱历史斜线与多余支轨；
货物存储区工业黄色标定界 ：
- 采用标准工程安全琥珀黄（#f59e0b，线宽 0.06m）；
- 严格按照正交几何，标定东侧托盘立垛区（6×4 网格）、南侧高位库区（3×3 网格）、西侧分拣周转区及 2/3 号月台装卸 Apron 箱框；
AGV 激光超导引导光轨 ：
- 多层工业导引带 ：0.24m 宽度的深色微晶嵌地底带 + 0.07m 荧光青蓝超导发光中心线（#00f3ff）；
- 1.2m 工业机器人平滑倒角：转弯节点（东北角、东南角、西南角及月台 S 弯）全部重构为符合工业 AGV 转弯半径的 1.2m 圆角；
- 站点光圈与导流箭头 ：在关键装卸点布设环形停靠光圈（AGV_Waypoint_*）与行进方向动态导流箭头。

python 复制代码

# Antigravity 通过 Blender MCP 自动化构建 5S 琥珀黄货区定界方框示例
import bpy

def create_cargo_demarcation(name, center_x, center_z, width, depth, color_hex="#f59e0b"):
    mesh = bpy.data.meshes.new(name + "_Mesh")
    obj = bpy.data.objects.new(name, mesh)
    bpy.context.collection.objects.link(obj)

    # 计算 4 个角点形成闭合标线框 (线宽 0.06m)
    half_w, half_d = width / 2.0, depth / 2.0
    verts = [
        (center_x - half_w, 0.015, center_z - half_d),
        (center_x + half_w, 0.015, center_z - half_d),
        (center_x + half_w, 0.015, center_z + half_d),
        (center_x - half_w, 0.015, center_z + half_d),
    ]
    # 构建带状网格并分配安全警示琥珀黄材质...

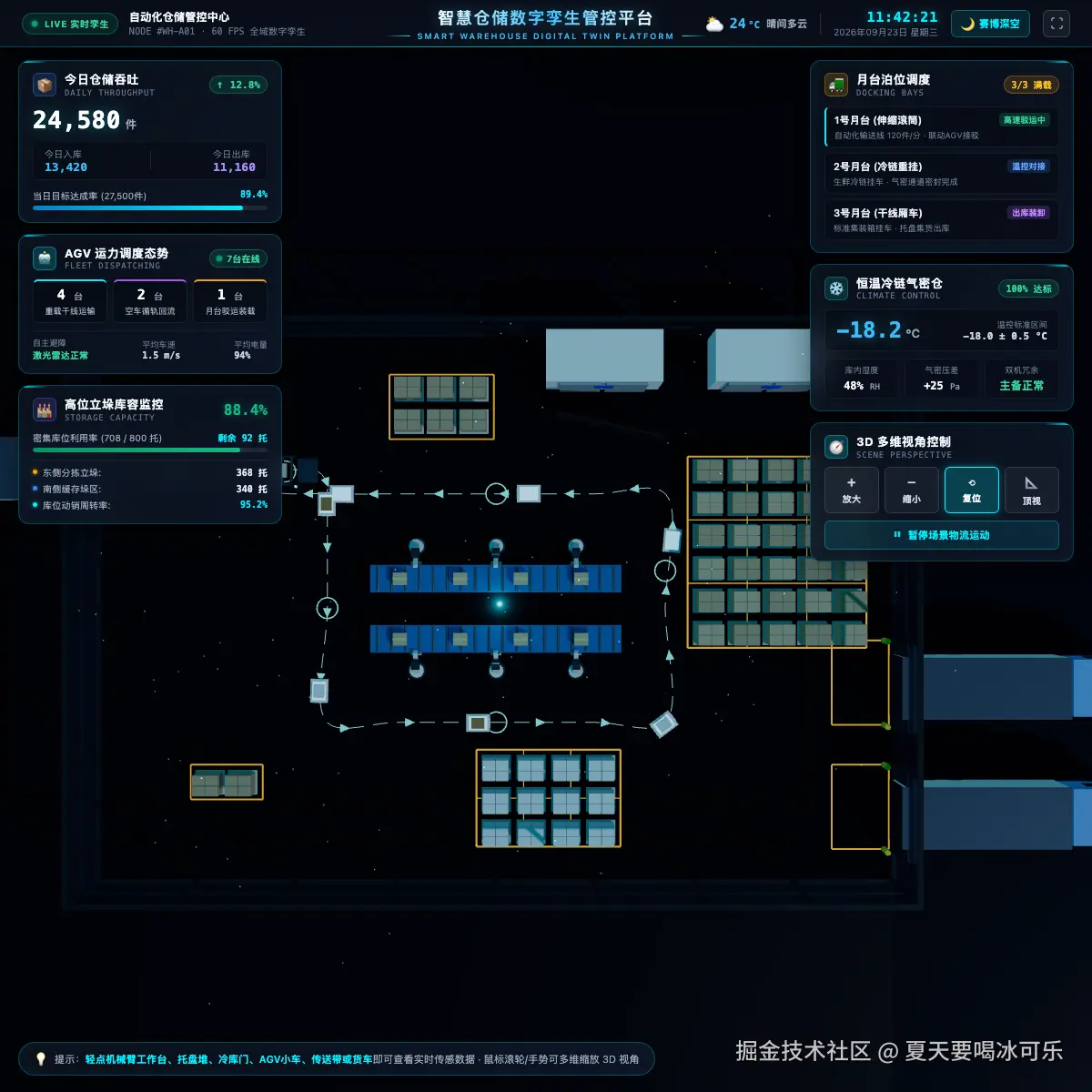

重新导出后，我们在 Three.js 顶视图中截获了修复前后的强烈对比：

修复前：线条错乱交叉、支道穿插托盘、货区界限模糊	修复后：5S 琥珀黄货区定界 + 1.2m 倒角青蓝激光轨迹

三、攻坚战二：拒绝假仿真------AGV 真实装卸物流闭环与物料色彩镜像

这是很多 3D 仓储项目中最容易被忽视的"硬伤"：小车在轨道上机械转圈，小车上永远空空如也，或者永远顶着一个白色方块。

我们彻底重构了 AGV 运动控制器，实现了一套 全自主工业装卸物流闭环状态机（Logistics FSM）。

stateDiagram-v2 direction LR [*] --> 空车接驳: 巡线至 1号月台伸缩滚筒端点空车接驳 --> 自动装载: 滚筒箱件滑落至举升托盘自动装载 --> 色彩镜像: 动态克隆物料原色(红/蓝/灰) 色彩镜像 --> 重载巡线: 顶升载荷，沿激光光轨匀速运送重载巡线 --> 自动卸载: 到达指定立垛/货架仓位自动卸载 --> 库存增加: 触发 WMS 入库记数，箱件隐入货架库存增加 --> 空车回流: 降下机构，进入空载巡航回道空车回流 --> 空车接驳: 闭环循环作业

1. 破解"白盒子"魔咒：物料属性动态镜像算法

针对用户反馈的 "传送带上不同颜色的货物，到了 AGV 上为啥都是白色的？" 问题，我们彻底推翻了"静态白色 Mesh 占位"的简单粗暴做法。

在 Three.js 核心控制器中，每台 AGV 实例化时均持有一组可变载荷网格，并与月台传送带的入库批次动态握手：

typescript 复制代码

// WarehouseScene.ts 中的物料属性镜像映射实现
private handleAgvDockingLoad(agv: AgvItem, incomingBox: ConveyorBoxItem) {
  // 1. 抓取滚筒线上到达终点的真实货物材质与属性
  const sourceMat = incomingBox.mesh.material as THREE.MeshStandardMaterial;
  const targetColor = sourceMat.color.clone();

  // 2. 动态克隆材质，保持颜色与粗糙度 100% 镜像一致
  if (agv.cargoMesh) {
    const payloadMat = new THREE.MeshStandardMaterial({
      color: targetColor,
      roughness: 0.35,
      metalness: 0.1,
      name: `AgvCargoMat_${agv.id}`
    });
    agv.cargoMesh.material = payloadMat;
    agv.cargoMesh.visible = true; // 顶升货物显形
  }

  // 3. 记录物理载荷信息，驱动状态机进入重载巡线阶段
  agv.state = 'LOADED_CRUISE';
  agv.payloadColorHex = targetColor.getHexString();
}

当传送带上一箱深砖红 的重型备件滑入小车托盘，AGV 上的箱件立刻镜像为深砖红；若是一箱高光青蓝的冷链鲜品，装车后同样严丝合缝地保持青蓝色。

2. 自动卸载与入库记数

当 AGV 行驶至南区或东区指定的立垛仓位点时，小车微停卸货，货箱平滑隐入立垛货架，同时驱动左侧 HUD 的 "今日仓储吞吐量" 与 "库位动销周转率" 实时动态递增！

随后，AGV 自动切入空载姿态，沿回流轨道返回 1 号月台，形成了一套真实反映 WMS/WCS 业务逻辑的数字孪生闭环。

四、攻坚战三：全域双视觉风格引擎------赛博深空 vs 白昼展厅

在工业 3D 界面设计中，经常出现两派争议：

调度派：喜欢黑夜底色的高对比暗色大屏，微晶发光、科幻感强，适合在中控室暗环境下长时间监控；
汇报派：喜欢明亮清爽的白昼工业沙盘，灰白展台、结构清晰，适合在明亮展厅进行汇报演示。

我们不做二选一，而是直接在引擎层开发了「全域双视觉风格切换引擎 (Dual-Theme Engine)」！

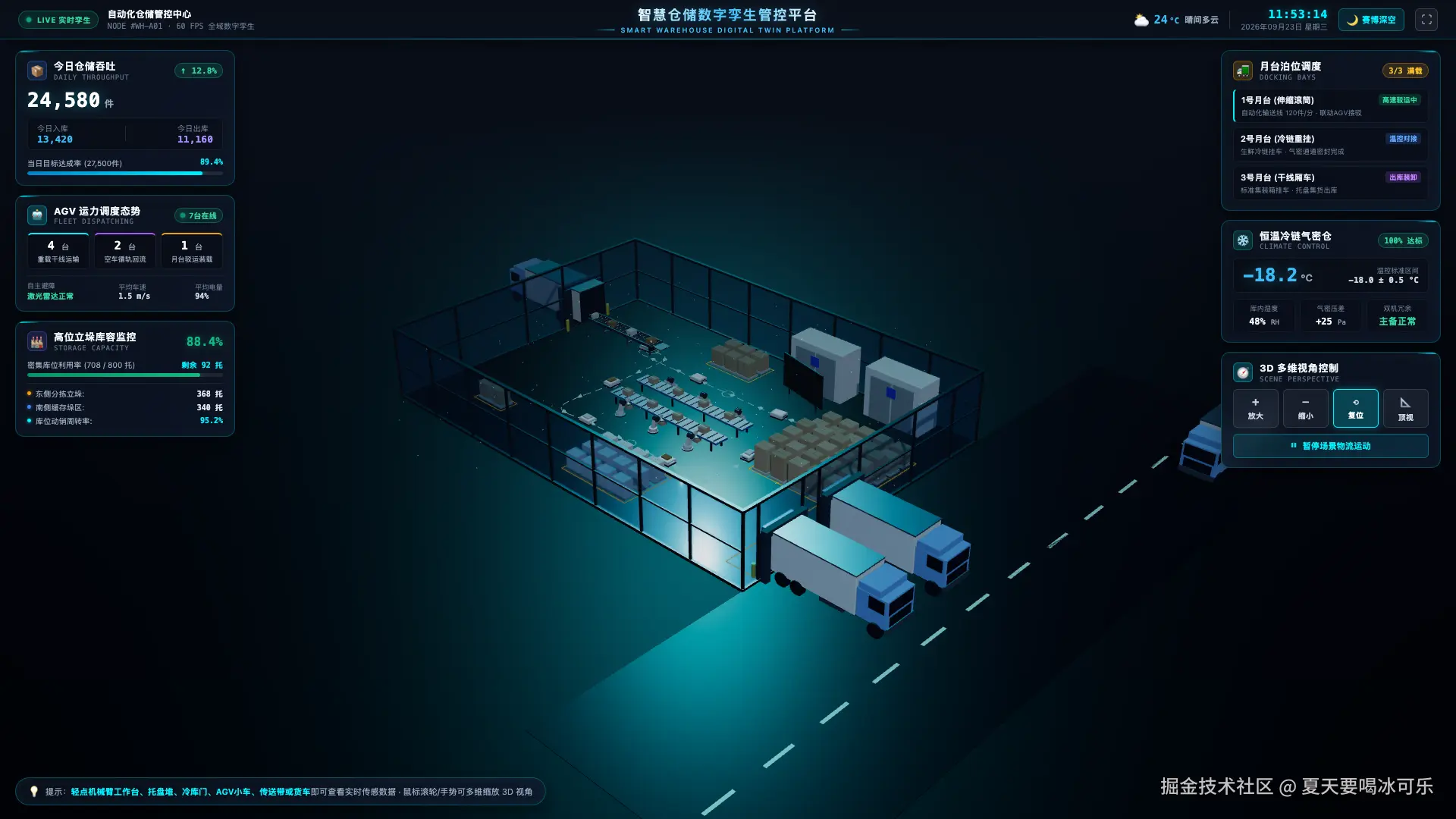

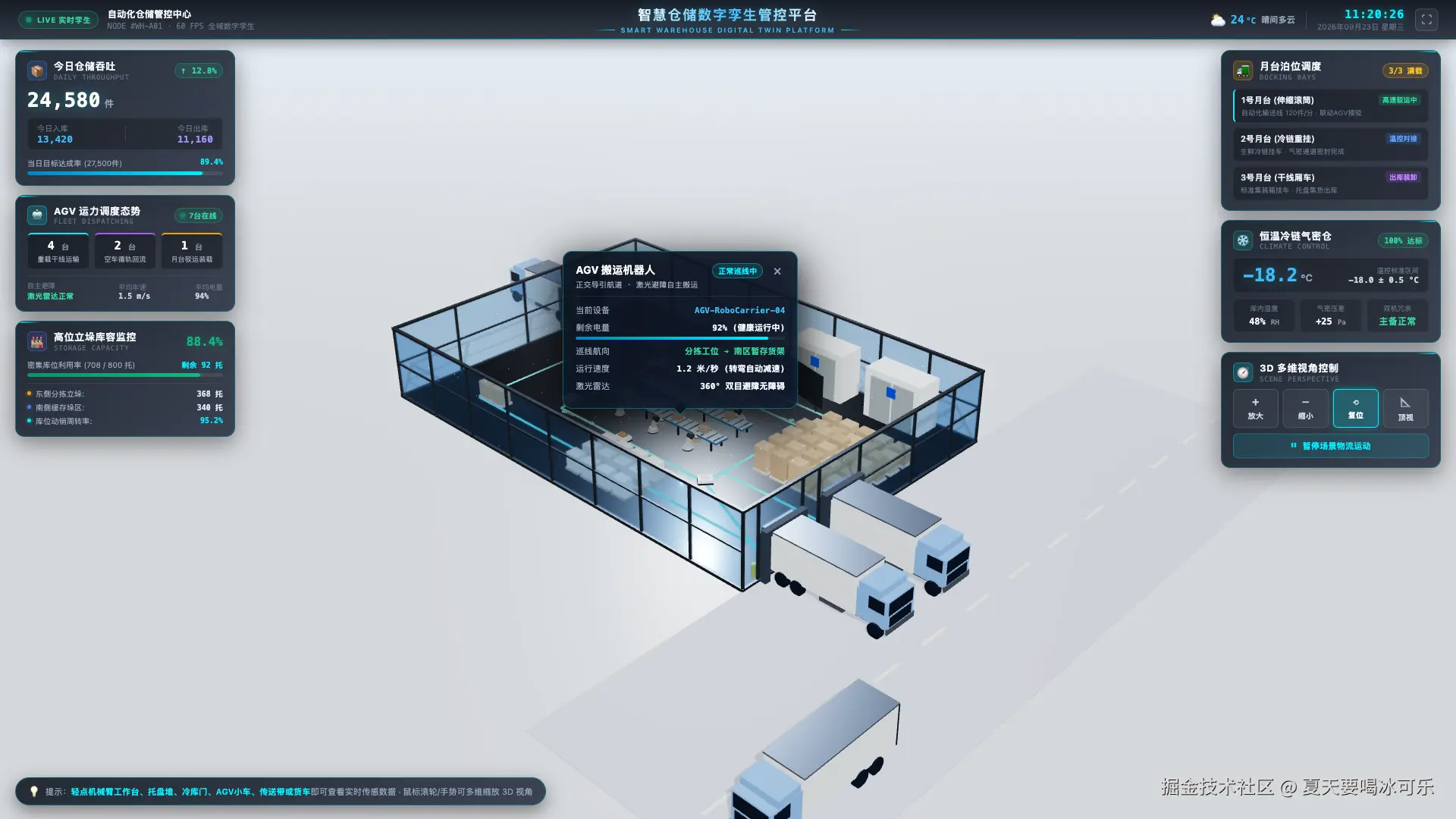

🌙 赛博深空沉浸全息 (Cyber Immersion)	☀️ 白昼展厅沙盘模式 (Studio Day)

设计语言：深晶黑环体厂房、高折射微晶玻璃、荧光青蓝超导激光光带与暗色磨砂 HUD，沉浸感爆棚。	设计语言：通透素雅浅灰展台地坪、高反差设备骨架、柔和漫反射天光，设备物理结构纤毫毕现。

核心实现：全场景材质属性与曝光管线动态联动

在 Three.js 中实现多主题切换，绝不是简单地换一个背景图，而是整个 PBR 物理材质系统、自发光通道、环境光与 ACES Filmic 曝光的深度协同：

typescript 复制代码

// WarehouseScene.ts 双主题平滑迁移管线
public setTheme(theme: 'cyber' | 'studio'): 'cyber' | 'studio' {
  this.currentTheme = theme;
  const isCyber = theme === 'cyber';

  // 1. 背景与环境雾深度联动
  const bgColor = isCyber ? 0x020617 : 0xe2e8f0;
  this.scene.background = new THREE.Color(bgColor);
  if (this.scene.fog) {
    this.scene.fog.color.set(bgColor);
  }

  // 2. 主日光与半球环境光色温动态补偿
  if (this.sunLight && this.hemiLight) {
    this.sunLight.intensity = isCyber ? 1.6 : 2.4;
    this.hemiLight.intensity = isCyber ? 0.6 : 1.2;
    this.hemiLight.color.set(isCyber ? 0x67e8f9 : 0xffffff);
    this.hemiLight.groundColor.set(isCyber ? 0x0f172a : 0x94a3b8);
  }

  // 3. 场景树无损遍历，动态调节 PBR 粗糙度与发光强度
  this.scene.traverse((child) => {
    if (child instanceof THREE.Mesh && child.material) {
      if (child.name.includes('Floor_Ground')) {
        child.material.color.set(isCyber ? 0x070d18 : 0xf1f5f9);
        child.material.roughness = isCyber ? 0.25 : 0.85; // 赛博模式具备高折射镜面感
      }
      if (child.name.includes('Laser_Line')) {
        child.material.emissiveIntensity = isCyber ? 1.8 : 0.6; // 赛博模式超导激光高亮
      }
    }
  });

  return this.currentTheme;
}

支持在顶部导航栏随时一键无损切换，整个过程在 16ms（单帧刷新时间） 内完成，无需重新下载任何模型资产，显存纹理零抖动！

五、攻坚战四：全息双翼 HUD 架构与空间自适应微晶弹窗

我们推翻了旧版的扁平堆叠布局，为现代宽屏大屏量身定制了 全息双翼 HUD 监控体系：

布局区域	核心组件	职责与呈现内容
顶部指挥栏	`HeaderBar.vue` (52px 极简全息条)	毫秒级动态时钟、实时微环境气象（温度/湿度/AQI）、全屏切换、`[🌙 赛博深空 / ☀️ 白昼展厅]` 双模式切换
左翼：运营态势 HUD	`LeftTelemetryHud.vue`	今日仓储吞吐量看板（实时进出库统计）、7 台 AGV 运力调度多维状态、高位立体库容率监控
中央：3D WebGL 视口	`WarehouseScene.ts` (Three.js 引擎)	70m×60m 阶梯剖切数字孪生厂房、5S 琥珀黄货区标线、1.2m 圆角超导激光轨迹、可交互 3D 实体
右翼：设施负荷 HUD	`RightEquipmentHud.vue`	3 大月台泊位作业调度、恒温冷链气密仓遥测、3D 多维视角控制坞（放大/缩小/复位/顶视/暂停）
底部：微晶指引胶囊	`TipBar.vue`	交互指引（轻点机械臂工作台、托盘堆、冷库门、AGV 或货车即可查看传感数据）
3D 空间吸附弹窗	`AnchoredPopup.vue`	3D-to-2D 屏幕投影、自适应上下智能翻转与视口边缘弹性吸附（防越界）、Canvas 动态时序波形

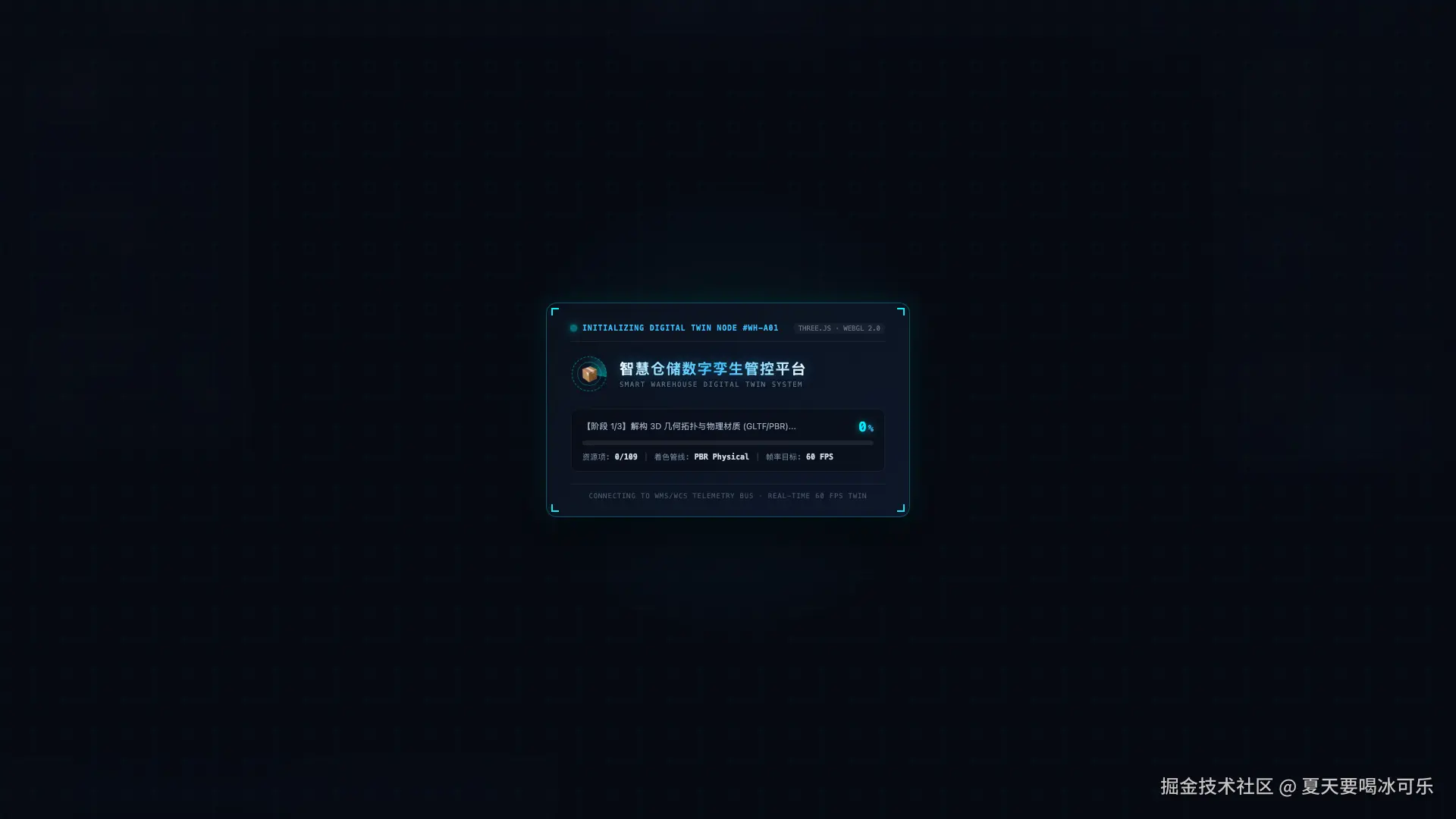

1. 全息数字孪生初始化控制舱 (Loading HUD)

我们将原来单调的"黄绿进度条"彻底推翻，重构为具备科幻色彩的 全息初始化舱：

视觉语言 ：深空微光网格背景、四角战术激光角标（┌ ┐ └ ┘）、中央双环逆向旋转雷达；
三阶段动态遥测：将模型异步加载过程拆解为可感知的工业阶段（解构几何拓扑 ➔ 规划激光巡线 ➔ 装配全息 HUD）；
极速淡出，纯净入场 ：1~2 秒完成握手后毫秒级平滑淡出。并且初次进入场景 100% 保持视野纯净，彻底清除了调试期遗留的强行自动弹窗，只有在点击具体构件时才按需呼出卡片。

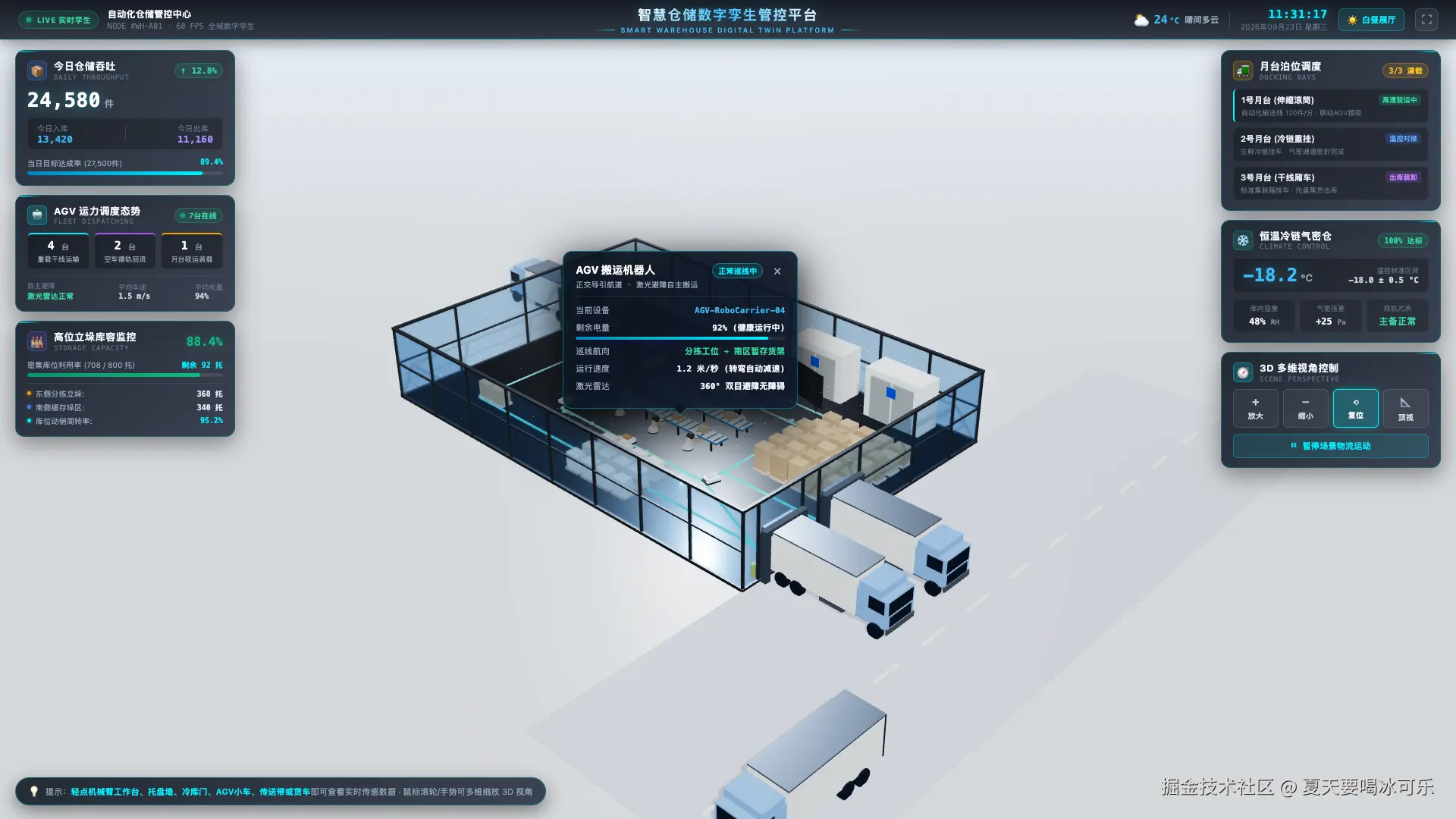

2. 3D 实体吸附与自适应防越界微晶弹窗

轻点场景内的任意设备（AGV、机械臂、托盘垛、冷库门、货车），即可呼出微晶质感的设备详情卡片。

核心投影与防越界算法：

三维到二维投影 ：利用 Vector3.project(camera) 将世界坐标映射为屏幕像素坐标 (rawX, rawY)；
自适应上下智能翻转：默认优先展示在目标正上方；当物体靠近屏幕顶部时（上方空间小于 45px），卡片自动智能翻转至物体下方展示；
视口水平安全边界弹性吸附 ：卡片宽度固定 320px，通过左右边界夹逼算法，确保在任何分辨率与视口比例下，卡片 100% 完整呈现在视口内，绝对不溢出屏幕边缘；
小三角箭头偏移补偿：小三角实时根据卡片钳夹偏移量反向补偿，依然死死锁定三维实际点击点；
Canvas 动态波形时序折线：卡片内置动态 Canvas，绘制出设备实时功率与传感波动曲线。

3. 纯 WebGL 相机 Dolly 缩放：杜绝破坏 HUD 视网膜精度

为了杜绝浏览器原生网页缩放（Pinch-to-zoom 或 Ctrl+滚轮）把网页文字和 UI 卡片一同放大模糊，我们全局拦截了手势事件，将所有缩放独占映射为 Three.js 摄像机沿视轴方向的前后 Dolly 位移：

全息 HUD、顶栏与微晶弹窗始终保持物理像素高保真；
3D 仓储场景拉近拉远顺滑细腻，操作手感媲美桌面级原生应用。

六、两篇复盘对比：从原型到工业生产级的全方位跨越

维度	上篇（原型跑通阶段）	下篇（工业生产级阶段）
地坪与标线	仅有简单几何地板，月台出口残留 24 条错乱斜线	工业 5S 琥珀黄标线定界 + 1.2m 圆角超导激光轨迹
AGV 物流逻辑	空车沿轨道固定巡航，小车常年空载	完整装卸闭环：空车接驳 ➔ 色彩镜像 ➔ 重载运送 ➔ 自动卸货 ➔ 回流
物料属性一致性	传送带彩色箱件，装车后统一变成"死板白盒子"	物料属性动态跟踪：车身载荷颜色与传送带货物实时一致
视觉风格	仅支持单一浅色场景，模型与背景存在割裂感	全域双视觉风格引擎： $🌙 赛博深空全息$ vs $☀️ 白昼展厅沙盘$ 一键无损切换

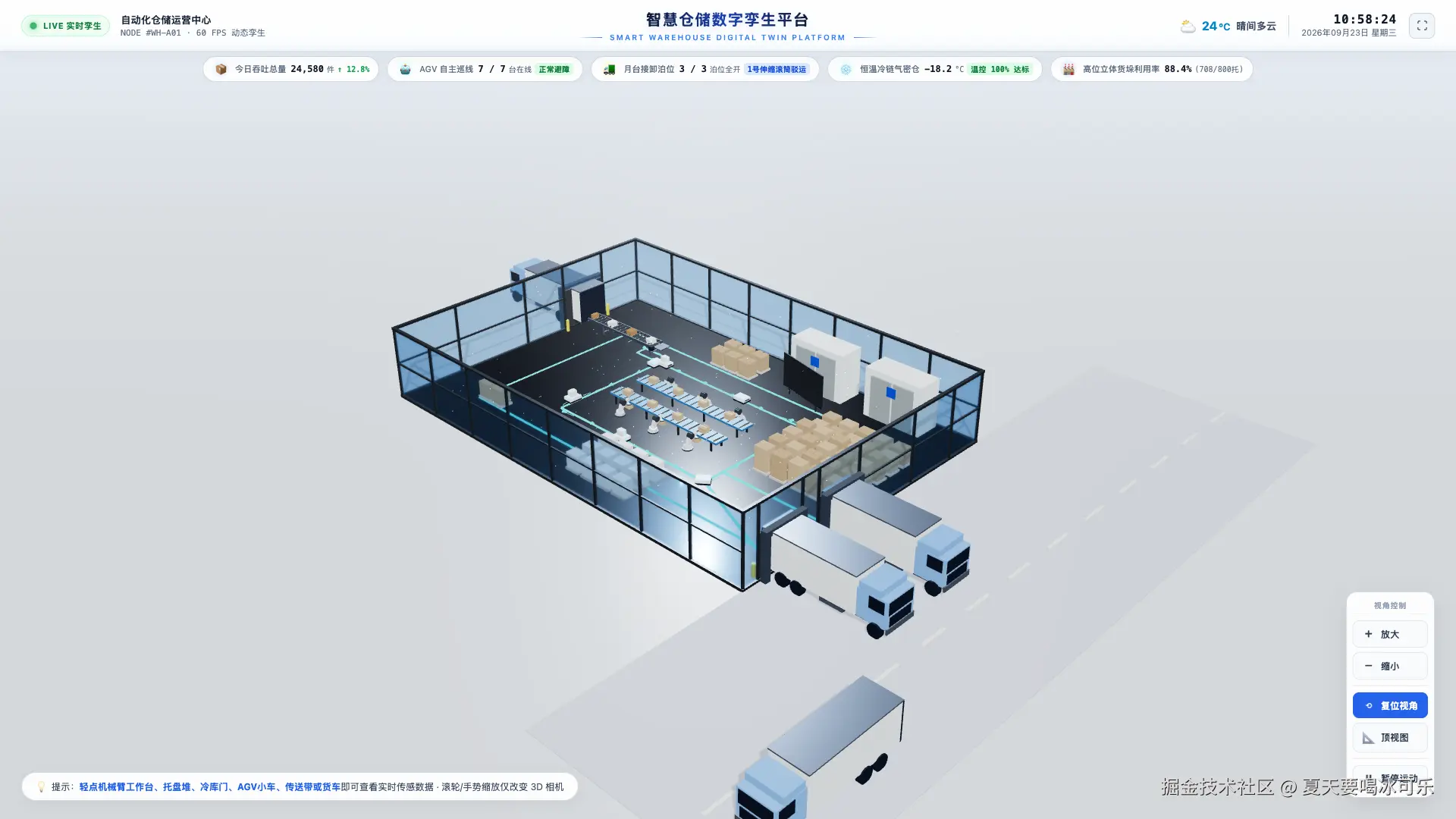

大屏 UI 架构	KPI 堆叠在顶部横幅条，操作坞单悬浮在右下角	全息双翼 HUD 架构：左翼运营态势 + 右翼设施控制 + 52px 极简顶栏
开屏与交互体验	普通黄绿进度条，进入时强行弹窗遮挡视野	全息雷达初始化控制舱，动态三阶段装配，初次入场 100% 纯净无遮挡

七、结语与全栈思考

回顾整个上下两篇的探索历程：

在上篇中 ，我们见证了 Google Antigravity + Blender MCP 带来的颠覆性效率：让 AI Agent 充当"手持游标卡尺的 3D 建模师"，打通了 3D 资产自动生成的最后一公里；
在下篇中 ，我们见证了前端工程化与图形学结合的深度：通过工业级 5S 地面重构、AGV 装卸状态机闭环、全域双风格渲染引擎与全息双翼 HUD，彻底打破了 Web 3D"只能做表面展示、难以承载复杂业务"的刻板印象。

在 AI Agent 时代，前端工程师不仅能写出高内聚的 Vue 3 组件，更能指挥 AI 操纵专业工业软件、重构物理拓扑、编排复杂物流算法、打造高维数字孪生大屏。

这是全栈工程师最好的时代，也是前端技术人重新定义自我边界的绝佳契机。

欢迎大家体验最新在线 Demo，给开源仓库点个 Star，并在评论区聊聊你对 Web 3D 与工业数字孪生的见解！
