LangGraph图：State、Node、Edge（一）

一、LangGraph图

LangGraph 的图，本质上是一个有向图：节点是"处理单元"，边是"数据流向"。数据在节点之间流动，每个节点对数据做一次加工。

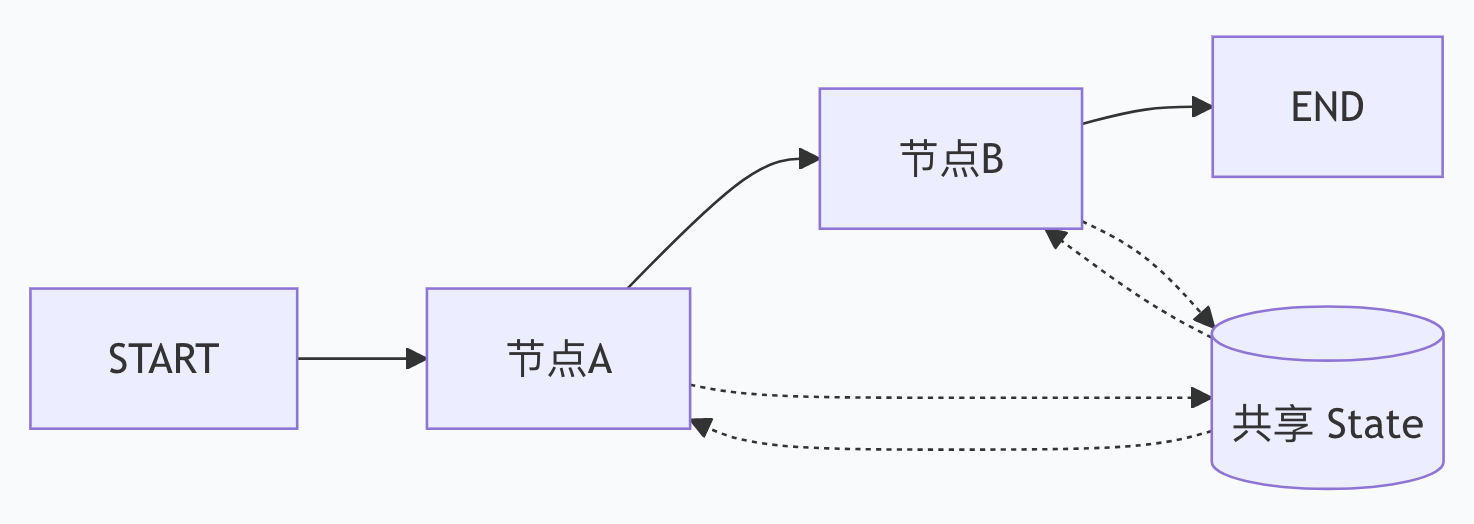

和普通流程图不同的是：LangGraph 的图共享一个全局状态（State），每个节点读取它、修改它，而不是把数据从一个节点"传给"下一个节点。

这个设计是 LangGraph 的核心：节点之间不直接通信，所有数据都通过 State 中转。

二、State：图的"共享容器"

State 是贯穿整个图的数据容器。它通常用 TypedDict 定义。

复制代码

from typing import TypedDict, Annotated
from operator import add

class MyState(TypedDict):
    messages: Annotated[list, add]  # 追加式更新
    count: int                       # 覆盖式更新
    result: str

1. 普通字段 vs Annotated 字段

写法	更新行为
`count: int`	节点返回的新值直接覆盖旧值
`messages: Annotated[list, add]`	节点返回的新值追加到旧值后面

复制代码

def node_a(state):
    return {"count": 10}   # count 被覆盖为 10

def node_b(state):
    return {"messages": ["新消息"]}  # 追加到 messages 列表

为什么需要 add？ 因为对话消息需要累积，而不是每次覆盖。如果 messages 是普通字段，第二个节点返回的消息会把第一个节点返回的消息冲掉。

2. 常用的 reducer

reducer	作用
`add`	追加（列表相加、数字相加）
`operator.or_`	字典合并
自定义函数	任意逻辑

复制代码

def merge_dict(left: dict, right: dict) -> dict:
    return {**left, **right}

class MyState(TypedDict):
    data: Annotated[dict, merge_dict]

3. 状态更新的本质

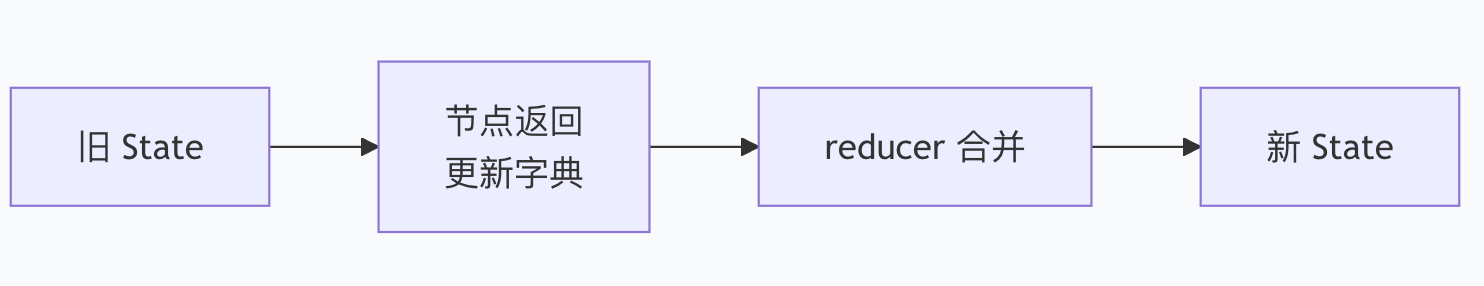

每个节点返回的字典，会经过 reducer 处理后，合并回全局 State。

三、Node：图的"处理单元"

节点就是一个普通的 Python 函数，接收 State，返回更新字典。

复制代码

def my_node(state: MyState) -> dict:
    # 读取 state
    current_count = state["count"]
    # 返回更新
    return {"count": current_count + 1}

1. 节点的形参规则

LangGraph 会根据函数的参数名来决定传入什么：

形参名	传入内容
`state`	全局状态
`config`	运行配置（如 thread_id）
`runtime`	运行时上下文（LangGraph 1.0+）

复制代码

def my_node(state: MyState, config: RunnableConfig, runtime: Runtime):
    ...

顺序必须固定 ：state, config, runtime，且参数名不能改。

2. 节点的返回值

节点必须返回一个字典 ，表示对 State 的更新。返回空字典 {} 表示不更新。

复制代码

def no_change(state) -> dict:
    return {}

3. 节点可以有异步版本

复制代码

async def my_async_node(state: MyState) -> dict:
    result = await some_async_call()
    return {"result": result}

四、Edge：图的"连接线"

边定义了节点之间的执行顺序。

1. 入口和出口

复制代码

from langgraph.graph import START, END

builder.add_edge(START, "first_node")   # 入口
builder.add_edge("last_node", END)      # 出口

2. 普通边

固定跳转，从 A 到 B。

复制代码

builder.add_edge("node_a", "node_b")

3. 设置入口点的两种方式

复制代码

# 方式一：用 START
builder.add_edge(START, "first_node")

# 方式二：用 set_entry_point
builder.set_entry_point("first_node")

两种写法等价。

五、示例

复制代码

from typing import TypedDict, Annotated
from operator import add
from langgraph.graph import StateGraph, START, END

# 1. 定义 State
class MyState(TypedDict):
    messages: Annotated[list, add]
    count: int

# 2. 定义节点
def node_a(state: MyState) -> dict:
    print(f"节点A收到 count={state['count']}")
    return {"count": state["count"] + 1, "messages": ["A执行了"]}

def node_b(state: MyState) -> dict:
    print(f"节点B收到 count={state['count']}")
    return {"count": state["count"] + 10, "messages": ["B执行了"]}

# 3. 构建图
builder = StateGraph(MyState)
builder.add_node("node_a", node_a)
builder.add_node("node_b", node_b)
builder.add_edge(START, "node_a")
builder.add_edge("node_a", "node_b")
builder.add_edge("node_b", END)

# 4. 编译并运行
graph = builder.compile()
result = graph.invoke({"count": 0, "messages": []})
print(result)

输出：

复制代码

节点A收到 count=0
节点B收到 count=1
{'count': 11, 'messages': ['A执行了', 'B执行了']}

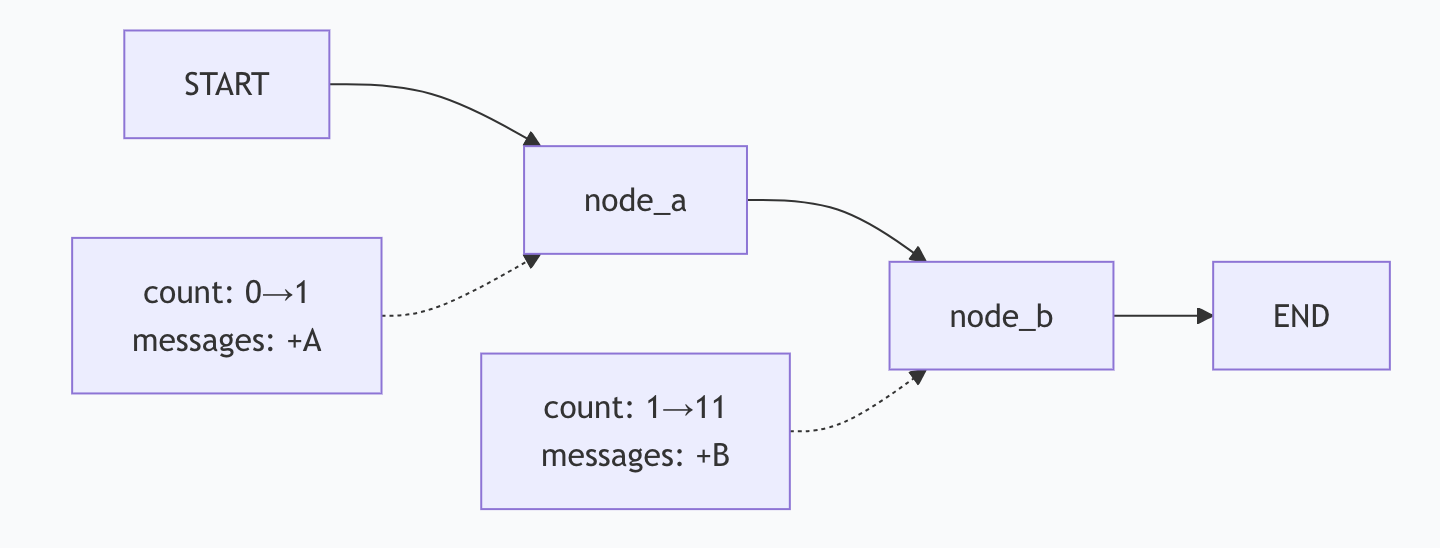

执行过程：

初始 State：{count: 0, messages: []}
节点A执行：count 变成 1，messages 追加 "A执行了"
节点B执行：count 变成 11（1+10），messages 追加 "B执行了"
到达 END，返回最终 State

State 的关键理解

State 是全局的：所有节点共享同一份 State，不是节点之间互相传参。
更新是增量的：节点只返回需要变更的字段，不需要返回完整 State。
合并靠 reducer ：普通字段覆盖，Annotated 字段按 reducer 逻辑合并。
