50元从零到成品：一套AI辅助的嵌入式实战入门教程——ADC采集篇

ADC采集让我印象深刻的就是一个太阳能控制器的项目，需要采集太阳能电压、电池电压、ntc温度等等7个模拟量，>开始也没感觉有多难直到调驱动出现了bug------前6个ad通道都能正常采集到数据了，第7个通道不行。然后又是查工作>模式，又是查采集时间与频率，然后跟着手册一条条配置。倒腾了一个通宵才搞好。后来我才明白，ADC采集这件事，看起来简单，但要把数据采得准、采得稳，里面有不少门道。这篇咱们就从光敏电阻入手，感受一下ADC采集的整个链路------从cubemx配置，再到缓冲设计，一步不落。

省流版：

✅ 什么是ADC？为什么需要它？
✅ 缓冲设计是什么？为什么做指示灯控制也需要缓冲？
✅ 实验目标：采集光敏电阻电压，实现光暗点灯光亮关灯
✅ 资源包在文章最后

一、为什么需要ADC？

在之前的篇章里，我们接触到的信号只有两种状态------高电平 和低电平，也就是0和1。GPIO输入检测按键是否按下，输出控制LED亮灭，这些都是数字信号的世界。

但现实世界不是非0即1的。光照强度是连续变化的 ，温度是连续变化的，声音大小也是连续变化的。这些物理量最终都会转化为连续变化的电压值------可能从0V慢慢升到3.3V，也可能在某个范围内波动。

单片机只能理解0和1，那怎么"读懂"这个连续变化的电压呢？答案就是ADC（模数转换器，Analog-to-Digital Converter）。

ADC的作用就是把连续的模拟电压信号，转换成一个离散的数字值 。STM32F103的ADC是12位精度 的------也就是说，它能把0~3.3V的电压范围划分成 4096（2¹²）个等级 。理论上，它能分辨出约 0.8mV 的电压变化。

二、STM32的ADC怎么工作？

在开始配置之前，先简单了解一下STM32的ADC采样原理。

ADC内部有一个采样保持电容。采样时，内部开关闭合，这个电容开始充电，直到电容上的电压等于外部输入电压。然后开关断开，电容把电压"保持"住，交给后面的逐次逼近转换单元去转换成数字值。

这里有三个关键参数：

采样时间 ：电容充电需要时间。如果采样时间太短，电容没充到位，读到的值就会偏小。STM32的ADC允许我们配置采样周期，一般用55.5个周期 或71.5个周期比较稳妥。
分辨率：12位，即0~4095对应0~3.3V。
转换结果 ：读取到的数字值 ADC_Value 转换成电压的公式是：
cpp 复制代码
```
Voltage = ADC_Value * 3.3 / 4095
```

三、本次实验目标

这次我们要做的是：用ADC采集光敏电阻分压点的电压，根据电压值控制PC13引脚的指示灯。

具体逻辑很简单：

采集到的电压 低于1.5V → 点亮PC13指示灯
采集到的电压 ≥ 1.5V → 关闭PC13指示灯

等等，是不是觉得少了点什么？------如果电压刚好在1.5V附近波动呢？

这就是我们要重点讨论的问题。

四、为什么要做缓冲设计？

假设我们把代码写成这样：

cpp 复制代码

if (voltage < 1.5) {
    HAL_GPIO_WritePin(LED_GPIO_Port, LED_Pin, GPIO_PIN_RESET);  // 点亮
} else {
    HAL_GPIO_WritePin(LED_GPIO_Port, LED_Pin, GPIO_PIN_SET);    // 熄灭
}

如果环境光照稳定，一切正常。但如果光照刚好在阈值附近波动------比如有人在旁边走动带起一阵风、灯管微微闪烁、或者ADC采样本身就有几个LSB的噪声------指示灯就会在亮和灭之间高频切换。

这种高频切换带来几个问题：

1. 视觉上不舒服：人眼能感知到几十赫兹的闪烁，看着非常廉价且不专业。

2. 对硬件不友好：频繁的电压跳变对LED的寿命有影响，对驱动电路也是一种不必要的冲击。

3. 系统状态不稳定：如果这个指示灯状态还要被其他逻辑依赖（比如上报给上位机），那这个信号就会变得不可靠。

所以我们需要缓冲设计------在状态切换之间加入一个**"迟疑区"**，让状态不会因为微小的波动而频繁翻转。

缓冲设计的核心思想是：

从"灭"切换到"亮"，需要电压 持续低于某个阈值（如1.4V）一段时间（比如连续5次采样都低于阈值）
从"亮"切换到"灭"，需要电压 持续高于另一个阈值（如2V）一段时间

这样就在1.4V~1.6V之间形成了一个缓冲区间------在这个区间内，指示灯保持当前状态不变，不会因为电压的微小波动而跳变。

这个思路在工业控制里有个专门的术语叫施密特触发，本质上就是给信号加了一个迟滞比较器。在软件里实现同样的效果，成本为零，收益却立竿见影。

五、实际操作

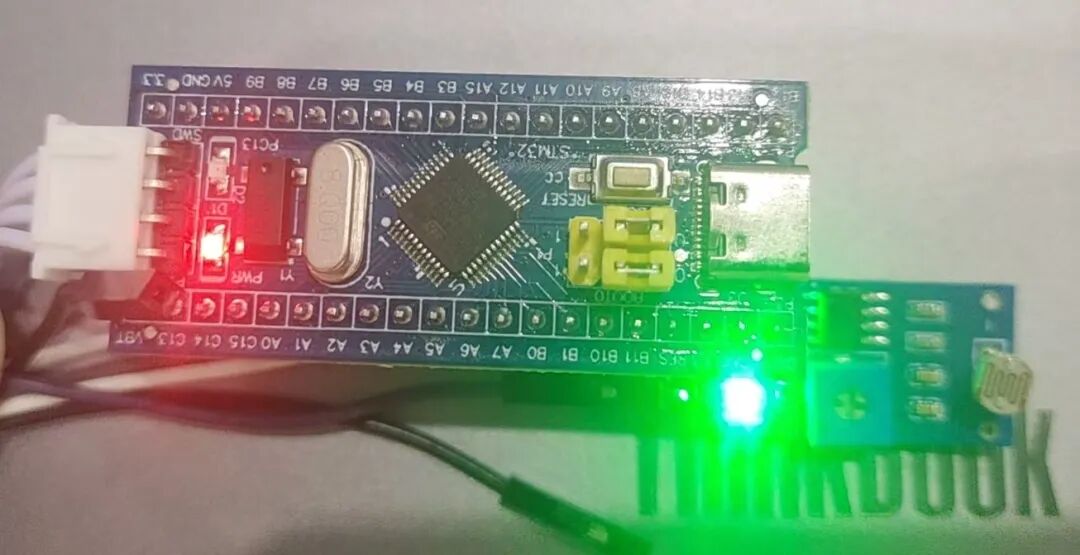

硬件连接

接线依旧很简单，首先板子和仿真器依旧正常连接。光敏模块的话还是三根线，VCC，GND不多说了这次我们用的是模拟量采集要连接模块的AO口和单片机的PA0连接。

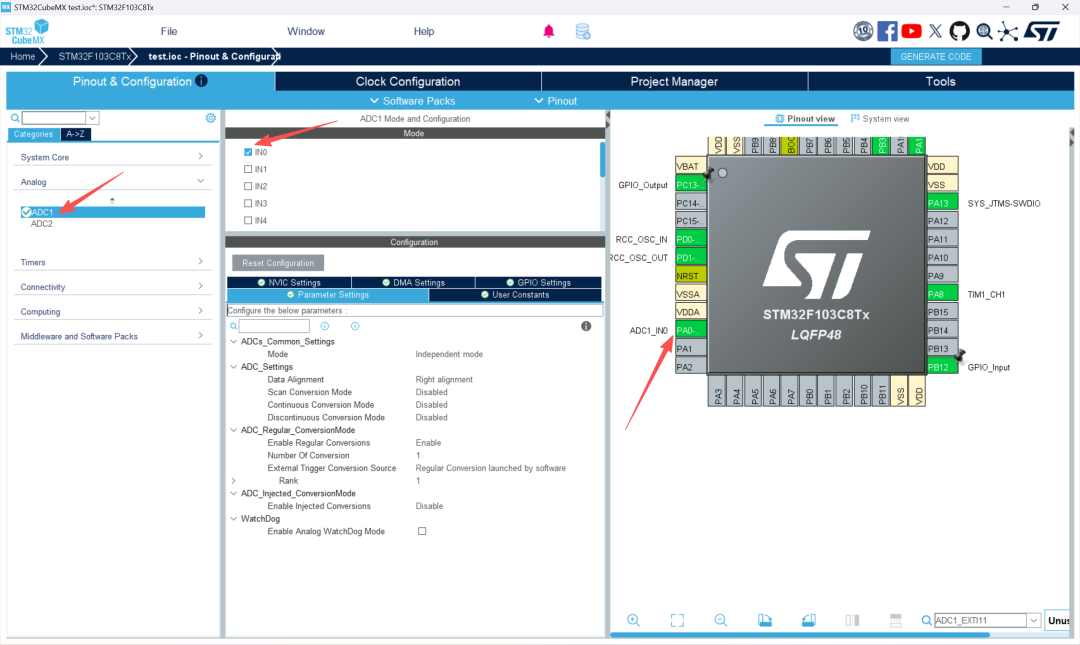

Cubemx配置

这里配置也是非常简单直接找到ADC1配置然后勾选IN0也就是我们的PA0，我们这里使用的默认转换模式，下面这些就不需要修改了。

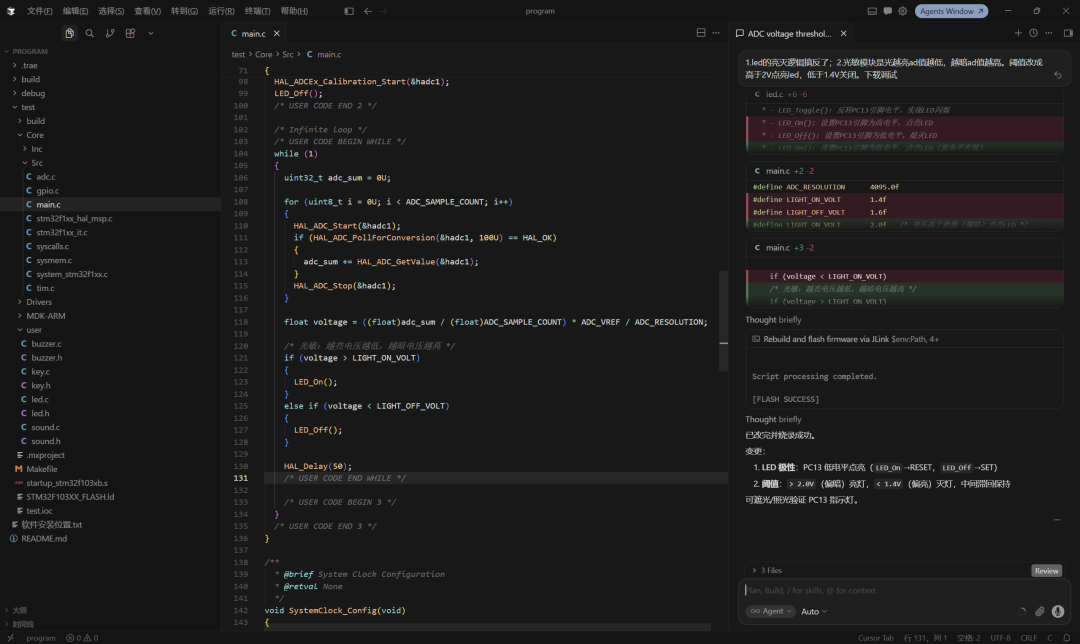

Trae编写程序

依旧是靠ai写程序，告诉他：现在PA0配置成adc采集了外接了光敏模块，我需要修改主函数功能实现连续5次采集的电压后判断高于2V点亮led，低于1.4V关闭。

六、资源分享
