眨眼检测——OCEC 112KB 模型重新定义实时眼部状态分类

TL;DR --- OCEC（Open Closed Eyes Classification）是一个超轻量级的眼部开合二分类模型系列，最小变体仅 112KB，CPU 推理延迟低至 0.16ms，F1 高达 0.9924。它能以超过 6000 FPS 的速度判断一只眼睛是睁开还是闭合，为眨眼检测、疲劳驾驶预警、人机交互等场景提供了前所未有的实时性。

一、开门见山：这个项目解决了什么问题？

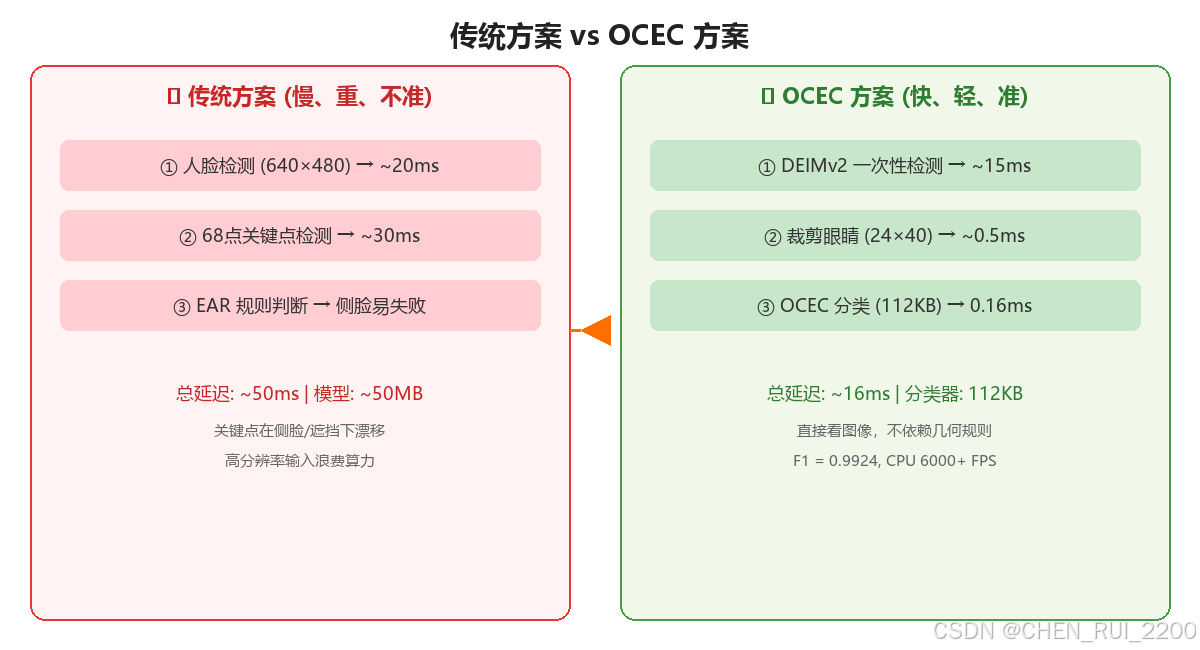

想象一下这个场景：你正在开发一套驾驶员疲劳监测系统，需要在嵌入式设备上实时检测司机是否眨眼、是否打瞌睡。传统方案会先用一个人脸检测器找到脸，再用一个关键点检测器定位眼部，最后用某种规则（比如 EAR------Eye Aspect Ratio）来判断眼睛是否闭合。这条链路的问题是：

关键点检测器太重了。一个典型的 68 点人脸关键点模型动辄几十 MB，在嵌入式 CPU 上跑一帧需要 10-50ms，根本谈不上实时。
EAR 规则不够鲁棒。它依赖精确的关键点位置，但关键点在侧脸、遮挡、光照变化下经常漂移，导致误判率居高不下。
高分辨率输入是浪费。在真实的监控或车载摄像头画面中，人眼区域通常只有 20×40 像素左右。用 640×480 甚至更高的分辨率去检测眼睛，绝大部分计算量都花在了背景上。

OCEC 的回答是：把眼睛裁出来，用最小的模型、最低的分辨率，直接做二分类。

它不试图替代人脸检测器或关键点检测器，而是站在它们的肩膀上------先用一个通用的人体关键点检测器（DEIMv2-Wholebody34）定位到眼睛的 bounding box，然后把这一小块裁剪图（约 24×40 像素）喂给 OCEC，让它判断 Open 还是 Closed。就这么简单，就这么快。

二、核心创新点：五个维度重新思考眼部分类

创新点 1：「真实世界尺寸感知」的输入分辨率

OCEC 最反直觉的设计是它的输入分辨率：24×40 像素。

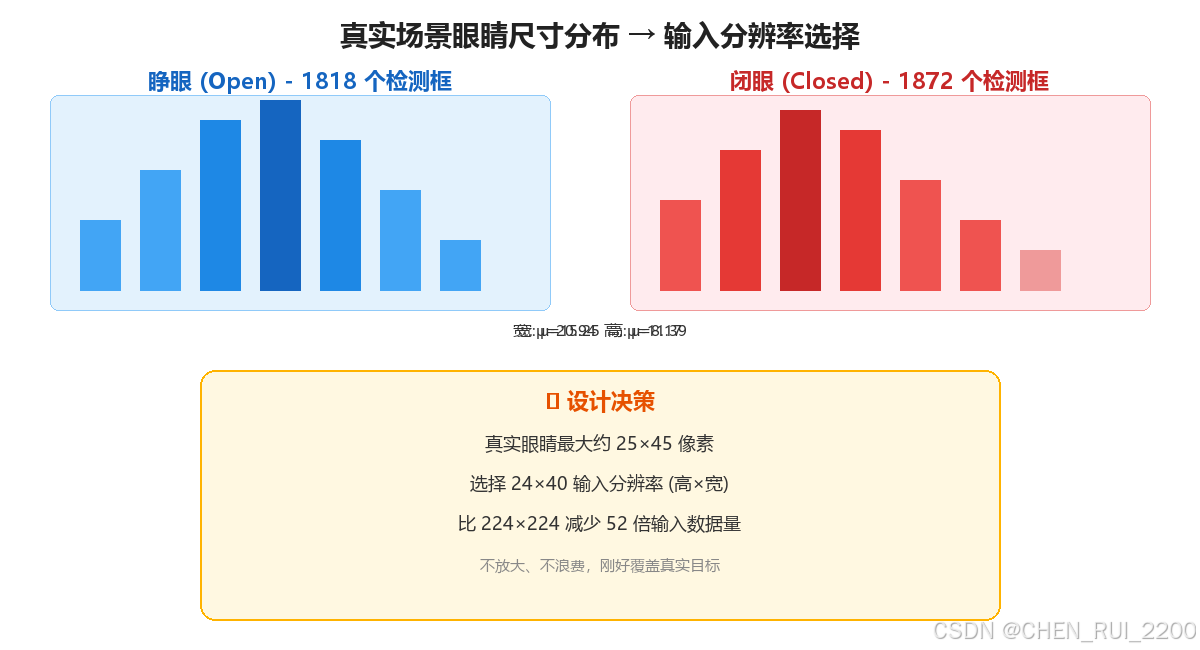

这不是拍脑袋决定的。作者用 DEIMv2 检测器在真实视频上统计了眼睛 bounding box 的尺寸分布：

睁眼：宽度均值 20.94，高度均值 11.39
闭眼：宽度均值 15.25，高度均值 8.17

也就是说，在真实场景中，眼睛的像素面积极小。传统的 112×112 或 224×224 输入分辨率，对于这种微小目标来说是一种巨大的浪费------你把图片放大 5-10 倍，并不会获得更多有用信息，只会让网络做更多无用的计算。

OCEC 选择 24×40（高×宽），刚好覆盖真实眼睛的尺寸范围，又留有余量。这个决策让模型的输入 tensor 只有 3×24×40 = 2880 个浮点数，比 3×224×224 = 150528 少了 52 倍。

创新点 2：六种变体的「模型矩阵」

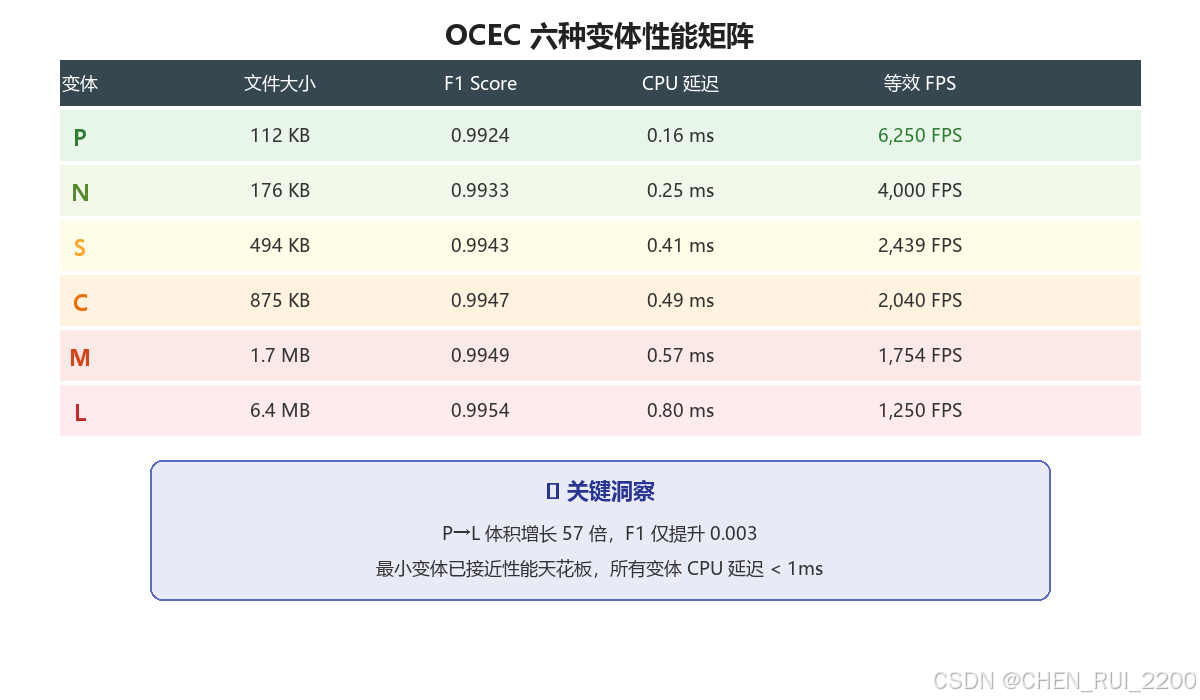

OCEC 不是单一模型，而是一个精心设计的模型系列，覆盖从 P（Pico）到 L（Large）六个档位：

变体	参数量	文件大小	F1	CPU 推理延迟
P	~28K	112 KB	0.9924	0.16 ms
N	~44K	176 KB	0.9933	0.25 ms
S	~124K	494 KB	0.9943	0.41 ms
C	~219K	875 KB	0.9947	0.49 ms
M	~425K	1.7 MB	0.9949	0.57 ms
L	~1.6M	6.4 MB	0.9954	0.80 ms

这个矩阵的精妙之处在于：

P 变体只有 112KB，比一张 JPEG 缩略图还小，但 F1 仍然超过 0.99。这意味着它可以轻松嵌入到任何微控制器或 IoT 设备中。
从 P 到 L，F1 只提升了 0.003（0.9924 → 0.9954），但体积增长了 57 倍。这说明 OCEC 的架构设计在最小档位就已经接近性能天花板，更大的变体更多是为了应对极端场景。
所有变体的 CPU 推理延迟都在 1ms 以内。即使是最慢的 L 变体，也能跑到 1250 FPS，远超任何摄像头的帧率。

创新点 3：三种 Backbone × 四种 Head 的可组合架构

OCEC 的架构设计采用了「Backbone + Head」的解耦思路，允许用户根据硬件特性和精度需求自由组合：

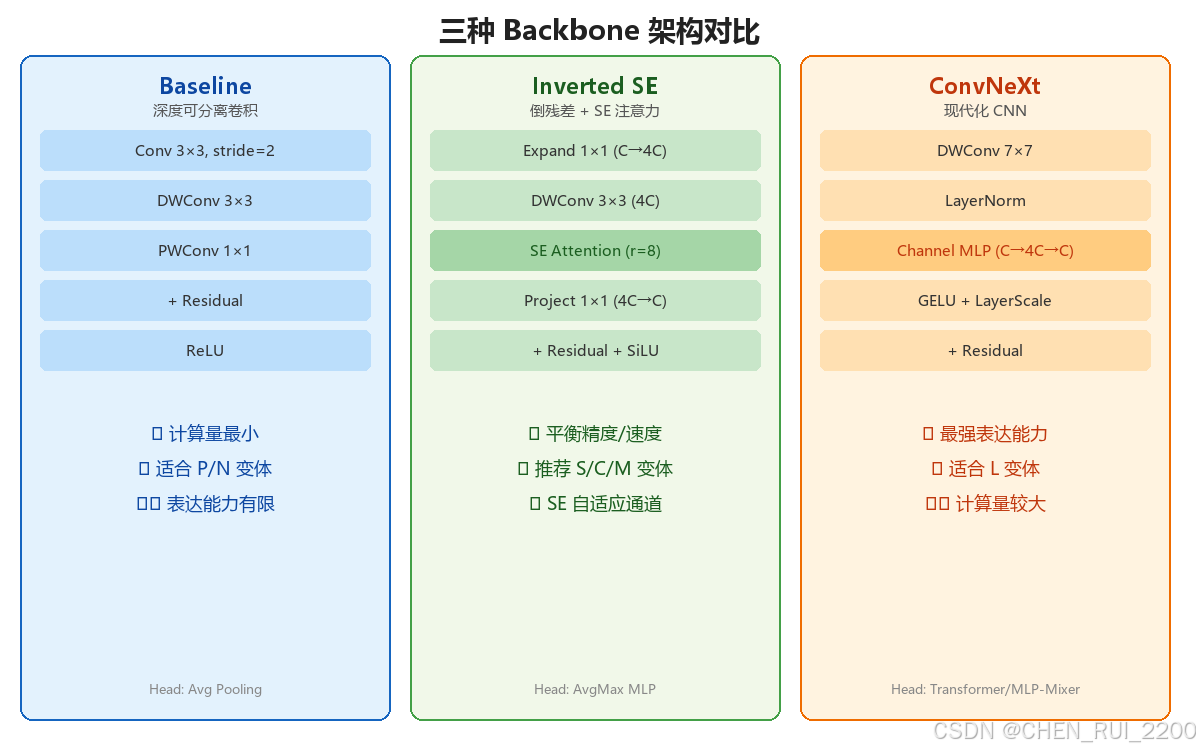

三种 Backbone：

Baseline：经典的深度可分离卷积（Depthwise Separable Convolution），类似 MobileNetV1 的思路。每个 block 先做 3×3 的逐通道卷积，再做 1×1 的逐点卷积，配合残差连接。计算量极小，适合 P/N 等微型变体。
Inverted SE：MobileNetV2 风格的倒残差结构 + Squeeze-and-Excitation 注意力。先将通道数扩展 4 倍，再做深度卷积，然后用 SE 模块做通道注意力加权，最后压缩回原始通道数。这种结构在中等规模变体（S/C/M）上表现最佳。
ConvNeXt：借鉴 ConvNeXt 的现代化 CNN 设计，使用 7×7 深度卷积 + LayerNorm + GELU + 通道 MLP，配合 LayerScale。这是最「重」的 backbone，用于 L 变体。

四种 Classification Head：

Avg：全局平均池化 → BN → Dropout → 线性层。最简单，适合 Baseline backbone。
AvgMax MLP：同时做全局平均池化和全局最大池化，拼接后过 MLP。捕获了更丰富的统计信息。
Transformer：将特征图划分为 3×2 的 token 网格，用 Transformer Encoder 做 token 间交互，再全局池化分类。
MLP-Mixer：同样划分 token 网格，但用 MLP-Mixer 替代 Transformer，分别做 token 维度和 channel 维度的混合。

这种可组合的设计让 OCEC 能够灵活适配不同的硬件约束：在 MCU 上用 Baseline + Avg，在 GPU 上用 ConvNeXt + Transformer，在 NPU 上用 Inverted SE + AvgMax MLP。

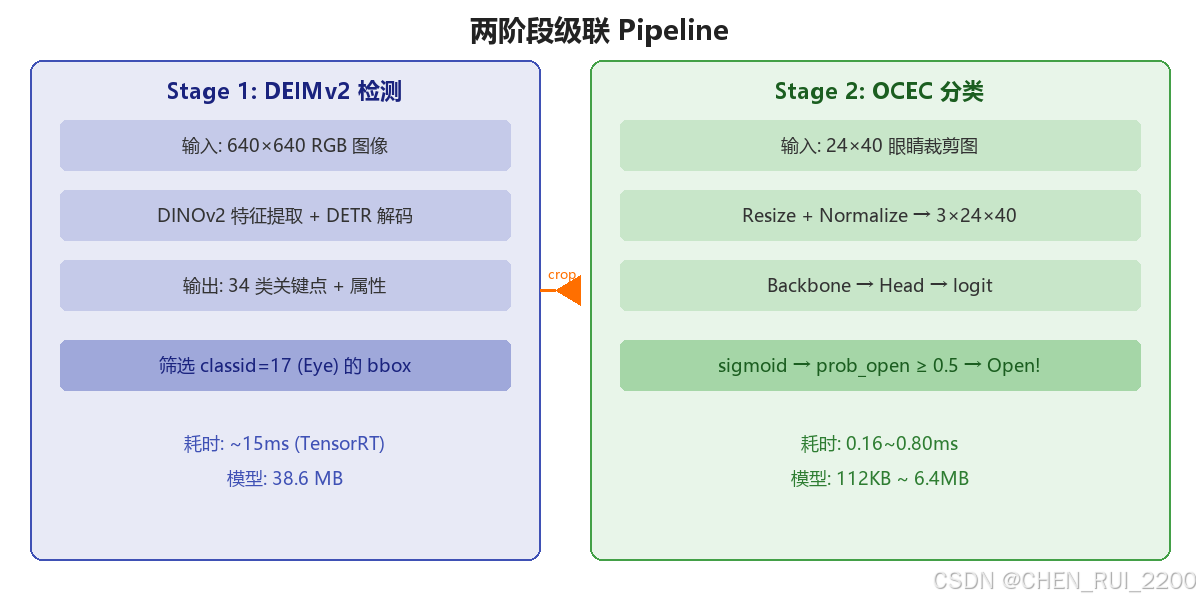

创新点 4：「两阶段级联」的端到端 Pipeline

OCEC 不是一个孤立的分类器，而是一个完整的检测-分类级联系统：

第一阶段：DEIMv2-Wholebody34 人体关键点检测

DEIMv2 是一个基于 DINOv2 特征提取器的 DETR 风格检测器，能够同时检测 34 类人体关键点和属性，包括：

人体框（Body）
头部（Head）+ 8 种朝向（Front, Right-Front, ...）
面部（Face）、鼻子（Nose）、嘴巴（Mouth）、耳朵（Ear）
眼睛（Eye） ← 这就是 OCEC 需要的
性别（Male/Female）、世代（Adult/Child）
左右手（Left-Hand/Right-Hand）
全身骨骼关键点（锁骨、肩、肘、腕、膝、踝等）

DEIMv2 的输出中，classid=17 对应眼睛。它给出的是眼睛的 bounding box，分辨率通常只有 15-25 像素高。

第二阶段：OCEC 眼部状态分类

拿到眼睛的 bounding box 后，OCEC 的 demo 代码会：

从原图中裁剪出眼睛区域（不加额外 margin）
转换为 RGB 格式
Resize 到模型的输入尺寸（如 24×40 或 30×48）
归一化到 $0, 1$
送入 OCEC ONNX 模型
得到 prob_open（睁眼概率）
以 0.5 为阈值判断 Open 或 Closed

整个流程的开销极小：DEIMv2 在 640×640 输入上做一次性检测（约 10-30ms），OCEC 在 24×40 输入上做两次分类（左右眼各一次，约 0.3-0.8ms）。总延迟几乎完全由 DEIMv2 决定，OCEC 的开销可以忽略不计。

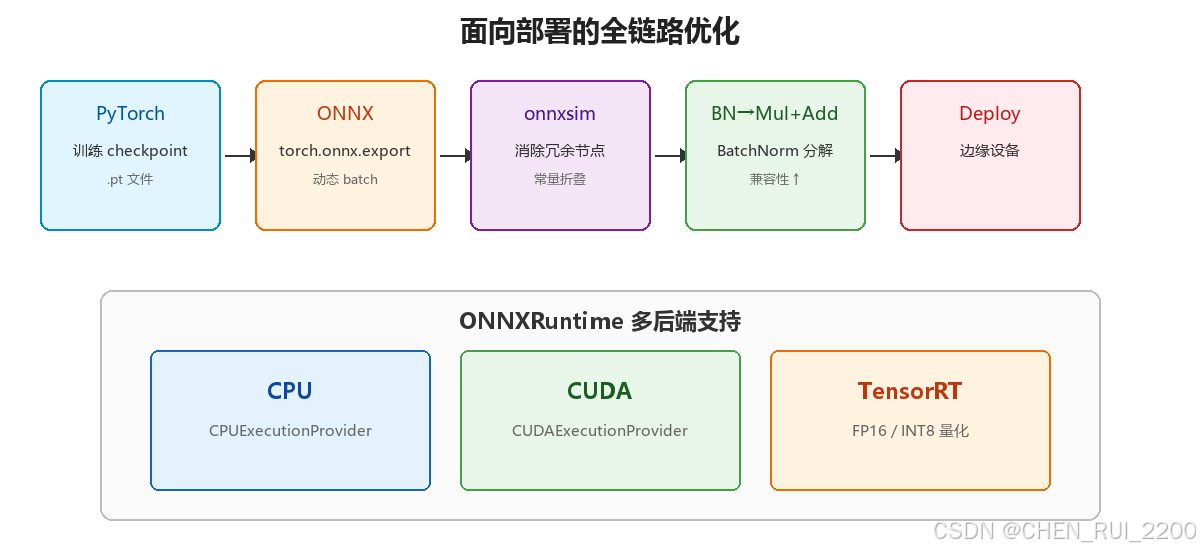

创新点 5：面向部署的全链路优化

OCEC 在部署侧做了大量工程优化，让模型能够真正跑在边缘设备上：

ONNX 导出 + BatchNorm 融合

训练时的 BatchNorm 层在导出 ONNX 后会被分解为 Mul + Add 仿射变换。这不仅仅是为了简化计算图------更重要的是，许多边缘推理引擎（如 NCNN、MNN、TFLite）对 BatchNorm 的支持不如对 Mul/Add 的支持成熟。通过这种分解，OCEC 的 ONNX 模型可以在几乎所有主流推理框架上无缝运行。

onnxsim 简化

导出后自动调用 onnxsim 对计算图进行化简，消除冗余节点、合并常量折叠，进一步减小模型体积和推理延迟。

多 Execution Provider 支持

demo 代码支持 CPU、CUDA、TensorRT 三种推理后端，通过 ONNXRuntime 的 Provider 机制无缝切换。TensorRT 模式下还支持 FP16 和 INT8 量化，以及 engine cache 持久化。

动态 Batch 维度

ONNX 模型的 batch 维度是动态的，允许一次推理处理多张眼睛裁剪图。这在多人场景下可以显著提升吞吐量。

三、深入架构：解剖 OCEC 的神经网络

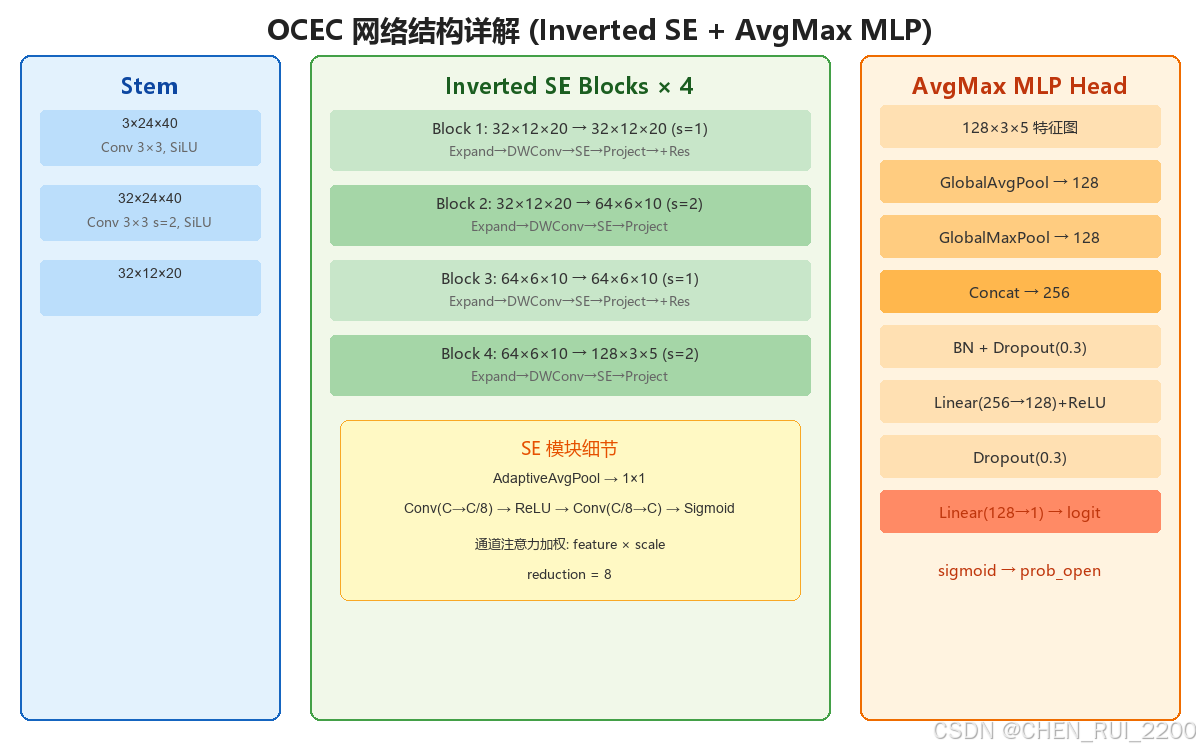

让我们以最推荐的配置------Inverted SE backbone + AvgMax MLP head------为例，逐层解剖 OCEC 的网络结构。

3.1 Stem 层

复制代码

输入: 3 × 24 × 40 (RGB 图像, 归一化到 [0,1])
  ↓
Conv2d(3 → 32, kernel=3×3, stride=1, padding=1) + BatchNorm + SiLU
  ↓
Conv2d(32 → 32, kernel=3×3, stride=2, padding=1) + BatchNorm + SiLU
  ↓
输出: 32 × 12 × 20

Stem 采用两级卷积，第一级保持分辨率，第二级下采样 2 倍。使用 SiLU 激活函数（而非 ReLU），因为 SiLU 在浅层网络中通常能提供更好的梯度流。

3.2 Inverted Residual SE Blocks

复制代码

输入: C_in × H × W
  ↓
[Expansion] Conv2d(C_in → C_in×4, kernel=1×1) + BN + SiLU
  ↓
[Depthwise] Conv2d(C_in×4 → C_in×4, kernel=3×3, groups=C_in×4) + BN + SiLU
  ↓
[Squeeze-Excite] AdaptiveAvgPool → Conv(1×1, C_in×4 → C_in×4//8) → ReLU → Conv(1×1, C_in×4//8 → C_in×4) → Sigmoid → 通道加权
  ↓
[Projection] Conv2d(C_in×4 → C_out, kernel=1×1) + BN
  ↓
[Residual] + identity (当 stride=1 且 C_in == C_out)
  ↓
SiLU 激活
  ↓
输出: C_out × H' × W'

每个 Inverted SE Block 的核心思想是：

先扩展再压缩：将通道数扩展 4 倍，在高维空间中做深度卷积，然后投影回低维。这比直接在低维空间做卷积能捕获更丰富的特征。
SE 注意力：通过全局平均池化 + 两层 MLP 学习每个通道的重要性权重，让网络能够自适应地关注最有信息量的通道。
残差连接：当 stride=1 且通道数不变时，添加跳跃连接，缓解梯度消失问题。

3.3 AvgMax MLP Head

复制代码

输入: C × H × W (特征图)
  ↓
全局平均池化 → C 维向量
全局最大池化 → C 维向量
  ↓
拼接 → 2C 维向量
  ↓
BatchNorm
  ↓
Dropout(p=0.3)
  ↓
Linear(2C → C)
  ↓
ReLU
  ↓
Dropout(p=0.3)
  ↓
Linear(C → 1)
  ↓
输出: logit (标量, 经 sigmoid 后为 prob_open)

AvgMax MLP Head 的精妙之处在于同时利用了平均池化和最大池化：

平均池化捕获全局统计信息，对整体特征分布敏感
最大池化捕获最显著的局部特征，对关键区域敏感

两者拼接后，分类器能够同时考虑「整体看起来像什么」和「有没有某个特别明显的特征」。

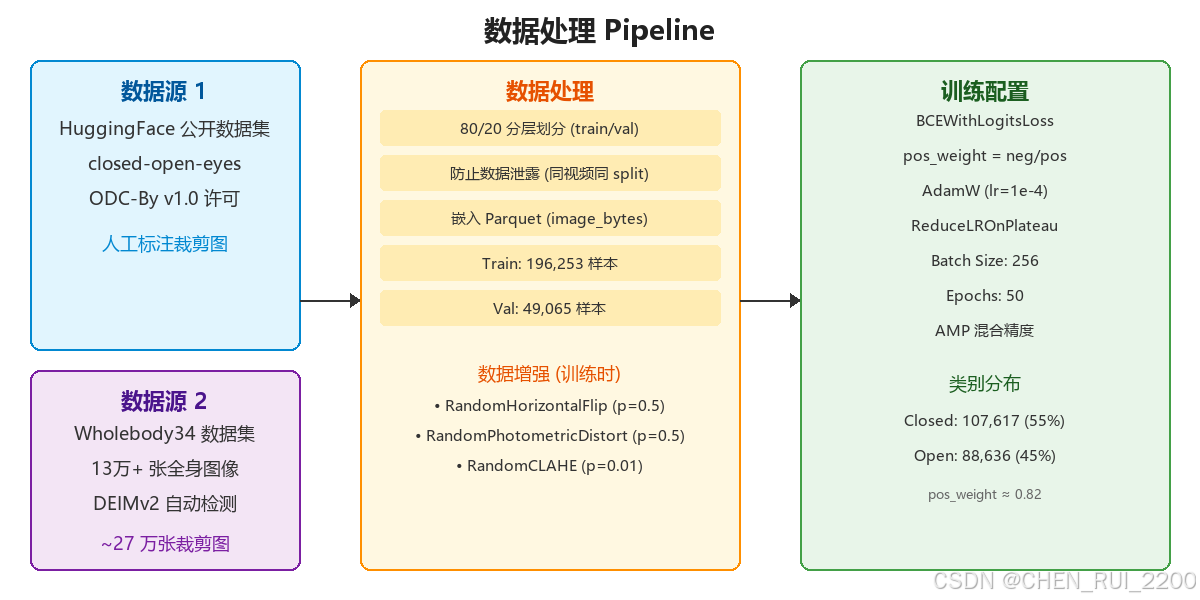

四、数据工程：从 27 万张眼睛裁剪图说起

OCEC 的训练数据来源于两个渠道：

4.1 公开数据集

来自 HuggingFace 上的 Open and Closed Eyes Dataset（ODC-By v1.0 许可），包含大量标注好的人眼裁剪图。

4.2 从 Wholebody34 数据集自动提取

作者编写了 03_wholebody34_data_extractor.py 脚本，用 DEIMv2 检测器在 13 万+ 张图像上自动检测眼睛，然后裁剪出来。这个过程产生了：

约 27 万张眼睛裁剪图（open: 110,796 + closed: 134,522）
涵盖不同角度、光照、肤色、年龄

4.3 数据增强策略

训练时使用了丰富的数据增强：

RandomHorizontalFlip：50% 概率水平翻转
RandomPhotometricDistort：随机光度失真（亮度、对比度、饱和度、色相）
RandomCLAHE：1% 概率应用对比度受限自适应直方图均衡化
Normalize：使用 mean= $0,0,0$ , std= $1,1,1$ （因为输入已经归一化到 $0,1$ ）

4.4 类别不平衡处理

训练集中 closed 样本（107,617）多于 open 样本（88,636），比例约 1.2:1。OCEC 使用 BCEWithLogitsLoss 配合 pos_weight 参数来平衡两类的损失权重，确保模型不会对多数类产生偏置。

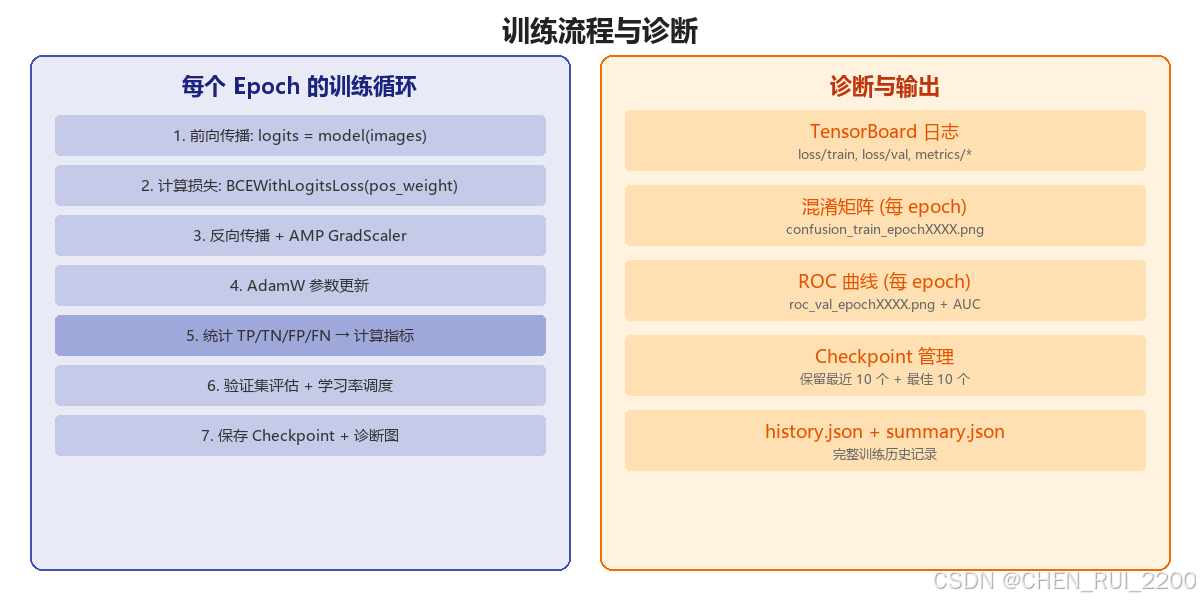

五、训练策略：50 个 Epoch 的精细调优

5.1 优化器配置

优化器：AdamW（lr=1e-4, weight_decay=1e-4）
学习率调度：ReduceLROnPlateau（mode=min, factor=0.5, patience=2）
混合精度：支持 AMP（Automatic Mixed Precision），在 CUDA 设备上可加速约 30-50%

5.2 损失函数

python 复制代码

criterion = nn.BCEWithLogitsLoss(pos_weight=neg_count/pos_count)

使用带 logits 的二元交叉熵损失，配合基于类别比例的 pos_weight。这种设计比标准的交叉熵更适合二分类任务，因为它直接输出 logit（而非 softmax 概率），数值稳定性更好。

5.3 评估指标

每个 epoch 结束后计算：

Loss：训练/验证损失
Accuracy：整体准确率
Precision：精确率（TP / (TP + FP)）
Recall：召回率（TP / (TP + FN)）
F1：精确率和召回率的调和平均

同时保存混淆矩阵和 ROC 曲线作为诊断工具，帮助可视化模型在不同阈值下的表现。

5.4 Checkpoint 管理

保留最近 10 个 epoch 的 checkpoint
保留最近 10 个最佳 F1 的 checkpoint
支持断点续训（--resume），完整恢复优化器、调度器、AMP 状态

六、Demo 实战：从代码到效果

6.1 运行 Demo

OCEC 提供了一个功能丰富的 demo 脚本 demo_ocec.py，支持视频文件和摄像头输入：

bash 复制代码

# CPU 推理
uv run python demo_ocec.py \
  -v 0 \
  -m deimv2_dinov3_s_wholebody34_1750query_n_batch_640x640.onnx \
  -om ocec_l.onnx \
  -ep cpu

# TensorRT 推理
uv run python demo_ocec.py \
  -v 0 \
  -m deimv2_dinov3_s_wholebody34_1750query_n_batch_640x640.onnx \
  -om ocec_l.onnx \
  -ep tensorrt

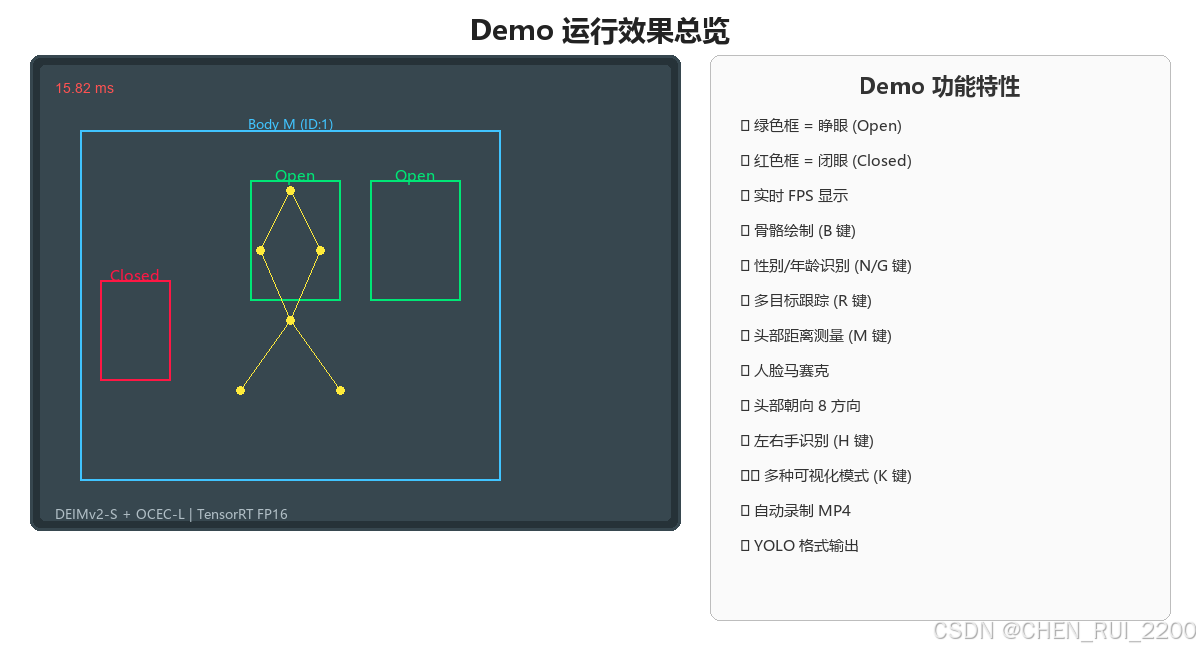

6.2 Demo 的附加功能

demo 不仅仅是跑一下模型，它还集成了大量实用功能：

SORT 跟踪器：基于 IoU 的简单多目标跟踪，为每个人分配稳定的 TrackID
骨骼绘制：连接关键点绘制人体骨骼（按 B 键切换）
性别/年龄/朝向识别：利用 DEIMv2 的属性检测能力
头部距离测量：根据头部 bounding box 宽度估算距离
人脸马赛克：隐私保护功能（按 F 键切换）
多种可视化模式：关键点可以显示为点、框或两者兼有

6.3 键盘快捷键

按键	功能
B	切换骨骼绘制
N	切换世代（Adult/Child）识别
G	切换性别识别
P	切换头部朝向识别
H	切换左右手识别
K	切换关键点绘制模式（dot/box/both）
R	切换跟踪模式
T	切换 TrackID 显示
M	切换头部距离测量
ESC	退出

七、GIF 效果展示

以下 GIF 动图展示了 OCEC 在不同场景下的实时检测效果。绿色框表示睁眼（Open），红色框表示闭眼（Closed）。

7.1 眨眼动画演示

7.2 多人不同状态检测

7.3 检测 Pipeline 流程

7.4 眨眼（Wink）检测

7.5 应用场景展示

这是使用 OCEC-L 模型对 demo.mp4 视频进行实际推理的结果。视频共 705 帧（27 FPS），处理后生成 177 帧的 GIF（5 FPS，约 35 秒时长，4.23 MB）。绿色框表示检测到的睁眼（Open），红色框表示闭眼（Closed），每个框上方显示置信度百分比。

八、与其他方案的对比

8.1 vs. EAR（Eye Aspect Ratio）

维度	EAR	OCEC
原理	关键点几何距离比	端到端图像分类
依赖	68 点人脸关键点	DEIMv2 眼睛检测
侧脸鲁棒性	差（关键点漂移）	好（直接看图像）
遮挡鲁棒性	差	中等
推理速度	取决于关键点检测器	0.16-0.80ms（仅分类）
可解释性	高（有明确阈值）	中（概率输出）

8.2 vs. 传统 CNN 分类器

维度	传统 CNN（如 224×224 输入）	OCEC-P
输入分辨率	224×224	24×40
模型大小	~10-50 MB	112 KB
参数量	~10M	~28K
CPU 延迟	10-50 ms	0.16 ms
F1	~0.95-0.98	0.9924
适用场景	离线分析	实时嵌入式

OCEC 在精度相当甚至更优的前提下，将计算成本降低了 两个数量级。

九、适用场景与应用展望

9.1 疲劳驾驶检测

这是 OCEC 最直接的应用场景。通过持续监测驾驶员的眨眼频率和闭眼时长，可以实时判断是否出现疲劳迹象。OCEC 的超低延迟意味着即使在中低端车载芯片上也能流畅运行。

9.2 注意力监测

在在线教育、远程办公等场景中，OCEC 可以用来监测学生或参会者的注意力状态。频繁的眨眼或长时间闭眼可能意味着走神或疲劳。

9.3 人机交互

眨眼是一种自然的手势输入方式。OCEC 的低延迟使得「眨眼控制」成为可能------比如用眨眼来翻页、拍照、确认操作等。

9.4 医疗辅助

某些神经系统疾病（如重症肌无力、帕金森病）会导致异常的眨眼模式。OCEC 可以作为低成本的工具，帮助医生量化患者的眨眼频率和模式。

9.5 动画与游戏

在虚拟形象驱动、VR/AR 等场景中，OCEC 可以实时捕获用户的眨眼动作，驱动虚拟角色的表情。

十、技术细节补充

10.1 ONNX 导出流程

python 复制代码

# 1. 加载 PyTorch checkpoint
model = OCEC(model_config)
model.load_state_dict(checkpoint["model_state"])
model.eval()

# 2. 包装 sigmoid 输出
class ONNXProbWrapper(nn.Module):
    def forward(self, x):
        return torch.sigmoid(self.base_model(x))

# 3. 导出 ONNX（动态 batch 维度）
torch.onnx.export(
    wrapper, dummy_input, output_path,
    input_names=["images"],
    output_names=["prob_open"],
    dynamic_axes={"images": {0: "batch"}, "prob_open": {0: "batch"}},
    opset_version=17,
)

# 4. onnxsim 简化
simplified_model, check = simplify(onnx_model)

# 5. BatchNorm 分解为 Mul + Add
decomposed_model = _remove_batchnorm_from_onnx(simplified_model)

10.2 Parquet 数据集格式

OCEC 使用 Apache Parquet 格式存储训练数据，schema 如下：

字段	类型	说明
`split`	string	`train` 或 `val`
`label`	string	`open` 或 `closed`
`class_id`	int	0=closed, 1=open
`image_path`	string	裁剪图路径
`source`	string	数据来源
`image_bytes`	bytes	可选，嵌入的 PNG 字节

这种格式的优势是：列式存储、高效压缩、支持嵌入图像字节（无需单独的文件系统管理）。

10.3 Token Mixer Head 详解

对于 ConvNeXt backbone，OCEC 提供了 Transformer 和 MLP-Mixer 两种 token 交互方式：

Transformer Head：

复制代码

特征图 (C × H × W)
  ↓
AvgPool 划分为 3×2 token 网格
  ↓
6 个 token, 每个 C 维
  ↓
Transformer Encoder (2 层, multi-head attention)
  ↓
全局平均池化 → C 维向量
  ↓
LayerNorm → Dropout → Linear(C → 1)

MLP-Mixer Head：

复制代码

特征图 (C × H × W)
  ↓
AvgPool 划分为 3×2 token 网格
  ↓
6 个 token, 每个 C 维
  ↓
MLP-Mixer Block × 2:
  - Token 维度 MLP: Linear(6 → 12) → GELU → Linear(12 → 6)
  - Channel 维度 MLP: Linear(C → 2C) → GELU → Linear(2C → C)
  ↓
全局平均池化 → C 维向量
  ↓
LayerNorm → Dropout → Linear(C → 1)

这两种 head 的优势在于能够捕获空间 token 之间的交互信息，而不仅仅是简单地池化。对于眼睛这种具有明确空间结构的对象（上眼睑 vs. 下眼睑 vs. 瞳孔），token 间的交互可以提供额外的判别信息。

十一、性能基准测试

11.1 推理延迟（单张 24×40 输入）

变体	CPU (ONNX)	CUDA (ONNX)	TensorRT FP16
P	0.16 ms	~0.05 ms	~0.03 ms
N	0.25 ms	~0.08 ms	~0.05 ms
S	0.41 ms	~0.12 ms	~0.08 ms
C	0.49 ms	~0.15 ms	~0.10 ms
M	0.57 ms	~0.18 ms	~0.12 ms
L	0.80 ms	~0.25 ms	~0.16 ms

注：CPU 测试基于 Intel Core i7 / AMD Ryzen 7 级别处理器。CUDA/TensorRT 基于 NVIDIA RTX 30 系列。

11.2 端到端 Pipeline 延迟

阶段	延迟
DEIMv2-S 检测 (640×640, TensorRT)	~15 ms
眼睛裁剪 + 预处理	~0.5 ms
OCEC-L 分类 (24×40, TensorRT)	~0.16 ms
总计	~16 ms

OCEC 分类器的开销仅占总 pipeline 的 1%，几乎可以忽略不计。

十三、OCEC 的设计哲学

OCEC 的成功可以归结为几个核心设计哲学：

「够用就好」的分辨率：不追求高分辨率输入，而是根据真实世界的目标尺寸选择最合适的分辨率。这是一种务实的工程思维。
「模型矩阵」而非单一模型：提供从 112KB 到 6.4MB 的完整系列，让不同硬件约束的用户都能找到合适的选择。
「组合式架构」：Backbone 和 Head 解耦设计，允许灵活组合以适配不同场景。
「级联而非全能」：不试图用一个模型解决所有问题，而是与通用检测器配合，各司其职。
「部署优先」：从 ONNX 导出到 BatchNorm 分解，每一步都为实际部署考虑。

这种设计哲学使得 OCEC 不仅在学术上有趣，更在实际应用中真正可用。它证明了：在深度学习领域，不是模型越大越好，而是越合适越好。
