实现 TINY+ 编译器

实验概述

【实验目的】

构造一个将 TINY+ 高级程序设计语言转换为 TINY+ 虚拟机上的中间代码的编译器。

整个实验包括两个部分：实验一完成 TINY+ 编译器的词法分析器部分；实验二完成 TINY+ 编译器的语法分析器部分、语义分析器部分及中间代码生成器部分。

【实验环境】

Microsoft VisuaStudio 2015

C++ 语言实现

实验内容

实验一、 实现 TINY+ 编译器的词法分析器

【实验目的及要求】

学生在该实验中构造 TINY+ 语言的词法分析程序。具体要求如下：

1 词法分析器的输入是源程序文件，输出是单词（token）流。

2 构造的词法分析器必须遵循最长子串原则，例如字符串':=' 应该被识别为一个代表赋值符号的单词，而不是识别为两个单词':'和 '='。

3 词法分析器识别出的单词应该被表示成二元组的形式（Kind, Value），其中 Kind 表示单词的种类，Value 表示单词的实际值。要求用如下符号表示不同种类的单词：

KEY 表示关键字；

SYM 表示特殊符号；

ID 表示标识符；

NUM 表述数字常量

STR 表示字符串常量

4 词法分析器的任务除了完成对单词的识别之外，还要检查程序中的词法错误，给出错误的信息以及错误在源程序中出现的位置（所在的行号）。词法错误的种类包括：

非法符号，词法分析器可能识别到一个 TINY+ 程序的字母表中不允许的符号，例如，词法分析器在一个源程序中识别到 $，应报告一个词法错误，发现了一个非法符号；

字符串类型的单词 STRING，单引号不匹配。例如，源程序中出现' scanner，词法分析分析器应报告错误"字符串缺少右引号"；

注释的括号不匹配。例如源程序中出现{this is an example，词法分析器应报告错误"注释缺少右括号"。

算法分析实验过程：

1.在 main 函数中将 NO_ANALYZE、NO_CODE、PARSE 设置为 TRUE，使程序只进行词法分析过程。

2.由于增加了关键字(keyword)，TINY 语言关键字如下：

|-------------|-------------------------------------------|
| Tiny 关键字 | if，then，else，end ，repeat，until，read，write |
| Tiny+ 新增关键字 | Or，and ，int，bool，char，while，do |

其中所有的关键字是程序设计语言保留使用的，并且用小写字母表示，用户自己定义的标识符不能和关键字重复。

3.特殊符号定义：

|------------|-------------------------------------------------|
| Tiny 符号 | { } ; := + - /()<=** |
| Tiny+ 新增符号 | > <= >= , ' |

4.词法分析器中识别的单词用二元组形式表示（Kind,Value），其中 Kind 表示单词的种类，Value 表示单词的实际值。要求用如下符号表示不同种类的单词：

|-----|-------|
| KEY | 关键字 |
| SYM | 特殊符号 |
| ID | 标识符 |
| NUM | 数字常量 |
| STR | 字符串常量 |

5，词法分析器的任务除了完成对单词的识别之外，还要检查程序中的词法错误，给出错误的信息以及错误在源程序中出现的位置（所在的行号）。词法错误的种类包括：

非法符号，词法分析器可能识别到一个 TINY+ 程序的字母表中不允许的符号，例如，词法分析器在一个源程序中识别到 $，应报告一个词法错误，发现了一个非法符号；

字符串类型的单词 STRING，单引号不匹配。例如，源程序中出现' scanner，词法分析分析器应报告错误"字符串缺少右引号"；

注释的括号不匹配。例如源程序中出现{this is an example，词法分析器应报告错误"注释缺少右括号"。

实验过程：

在 GLOBALS.h 中的 TokenType 枚举中增加相应的类型：

|--------|--------|--------|--------|
| 关键词 | 特殊符号 | | |
| 新增枚举定义 | 对应的关键词 | 新增枚举定义 | 对应特殊符号 |
| OR | or | RT | > |
| AND | and | LTEQ | <= |
| INT | Int | RTEQ | >= |
| BOOL | bool | COMMA | , |
| CHAR | char | CO | ' |
| WHILE | while | | |
| DO | do | | |

在 SCAN.C 的 getToken()函数中进行相应修改，让程序能够正确识别新添加的关键词以及特殊符号，并且对程序出错进行相应提示）

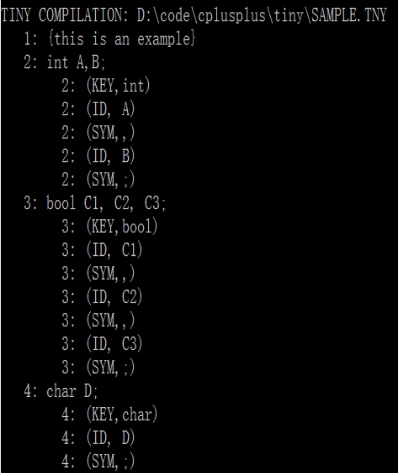

词法分析测试结果

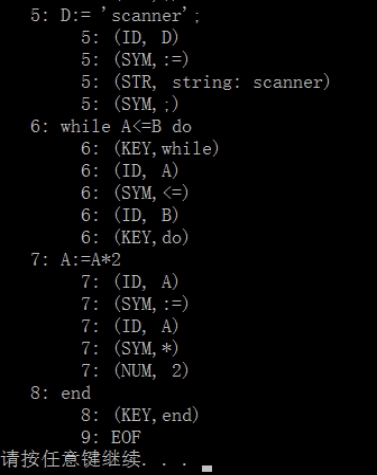

测试一：

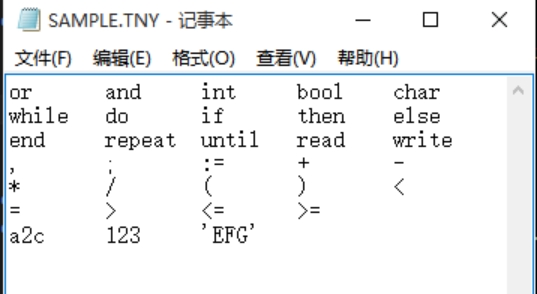

输入：

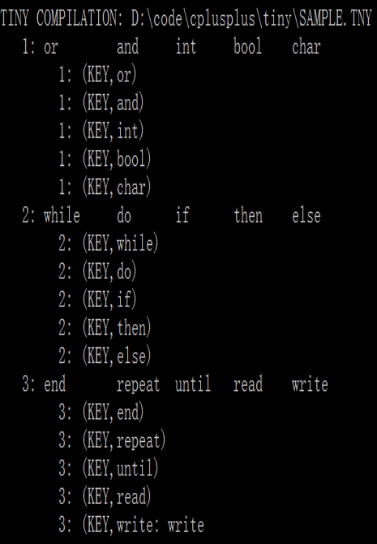

输出：

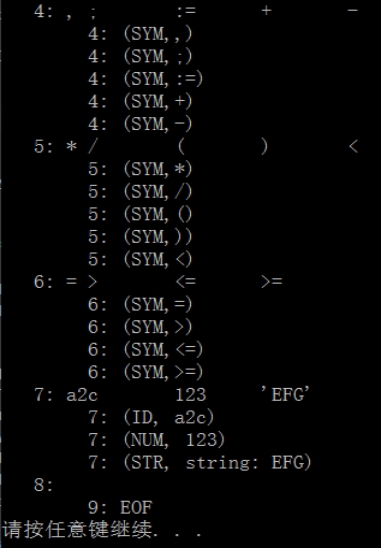

测试二：

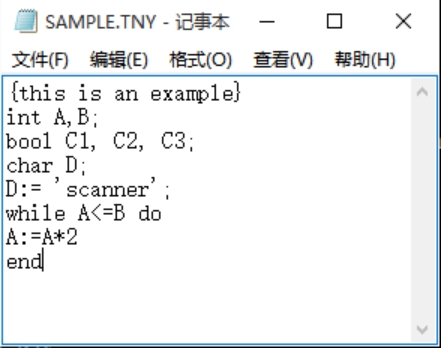

输入：

输出：

测试三：（测试错误提示）

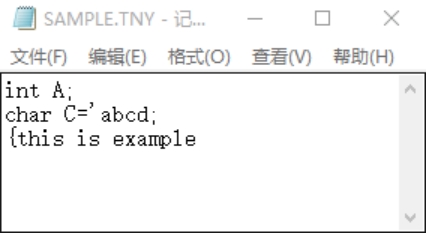

输入：

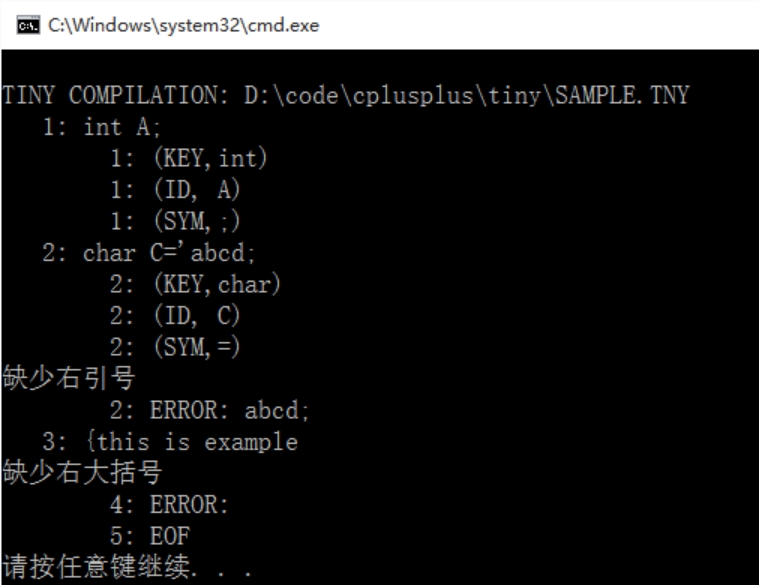

输出：

实验二、实现 TINY+ 的语法分析器、语义分析器以及中间代码生成器

*【实验目的及要求】

学生在该实验中构造 TINY+ 语言的语法分析器、语义分析器以及中间代码生成器，具体要求如下：

1 为 TINY+ 构造一个递归下降语法分析器。该语法分析器对词法分析器生成的单词序列进行语法分析，产生一颗抽象语法树作为语法分析器的输出。

2 构造 TINY+ 的语义分析器，该语义分析器构建符号表，然后检查程序中的语义错误。

3 构造 TINY+ 的中间代码生成系，该中间代码生成器将 TINY+ 程序翻译为三地址中间代码。

4 要求能检查程序中语法和语义错误，具体包括：

a) 语法错误：

语法结构的开始符号以及跟随符号错误；

标识符错误，例如在程序的变量声明中，关键字 int 后没有跟随标识符；

括号不匹配的错误，例如左括号(和右括号 )不匹配。

符号错误，例如赋值语句中要求使用的正确符号是':='，而在关系比较表达式要求使用的正确符号是'='。

b) 语义错误：

一个标识符没有声明就使用，以及一个标识符被声明不止一次。

一个条件表达式的类型不是布尔类型 bool。

一个二元操作符的两个操作数的类型不相等。

赋值语句左右部的类型不相等。

语法分析实验过程：

1.在 main 函数中将 NO_ANALYZE、NO_CODE 设置为 TRUE，使程序只进行 PARSE（语法分析）过程。

2.Tiny+ 的语法 EBNF 定义如下：

1rogram		->	declarations stmt-sequence
2declarations	-> dec; declarations |ε
3decl		-> type-specifier varlist
4type-specifier	-> int | boo| char
5varlist	-> identifier { , identifier }
6stmt-sequence	-> statement { ; statement }
7statement	-> if-stmt | repeat-stmt | assign-stmt | read-stmt | write-stmt | while-stmt
8while-stmt -> while bool-exp do stmt-sequence end
9if-stmt	-> if  bool-exp then stmt-sequence [else stmt-sequence] end
10repeat-stmt	-> repeat stmt-sequence untibool-exp
11assign-stmt	-> identifier:=exp
12read-stmt	-> read identifier
13write-stmt	-> write exp
14exp	-> arithmetic-exp | bool-exp | string-exp
15arithmetic-exp	-> term { addop term }
16addop	-> + | -
17term	-> factor { mulop factor }
18mulop	-> * | /
19factor	->  (arithmetic-exp) | number | identifier
20 bool-exp	-> bterm { or bterm }
21 bterm	-> bfactor { and  bfactor}
22 bfactor	-> comparison-exp
23 comparison-exp -> arithmetic-exp comparison-op arithmetic-exp
24 comparison-op	-> < | = | > | >= | <=
tring-exp		-> string

3.根据 EBNF 的定义，修改 PARSE.C 文件，构造递归下降语法分析器，产生一棵语法树。

基本语法树木的结构如下：

|------------------|---------------------------------------------------------------------------------|-------------------------------------------------------------------------|
| 语句系列 | | 语句间通过链表相连，除了第一条语句，其他语句均可通过前一个语句的->slibing 查找到。 |
| If 语句 | | test 位于 If 语句的 child0,then-part 为 child1,else-part 为 child2 |
| Repeat | | Body 位于 repeat 语句中的 child0,test 位于 chlid1 |
| Assign | | Expression 位于 assign 语句 child0 |
| write | | Expression 位于 write 的 child0 |
| Op 逻辑运算 | | Left-operand 位于 op 语句的 child0,Right-opreand 位于语句的 child1; |
| while | | Test 位于 while 语句的 child0Do-part 位于 child1 |
| Define 如：int A，B | | B 位于 A 的 slibing 中，其中 A、B 的子节点均未赋值（此处留给将来拓展用） |

新建一个 define 的结点类型，用来识别定义语句.

重写 tiny 中不适合的语法分析树枝，按照新的 ENBF 定义写出合适的分析函数，从而构建出正确语法树。

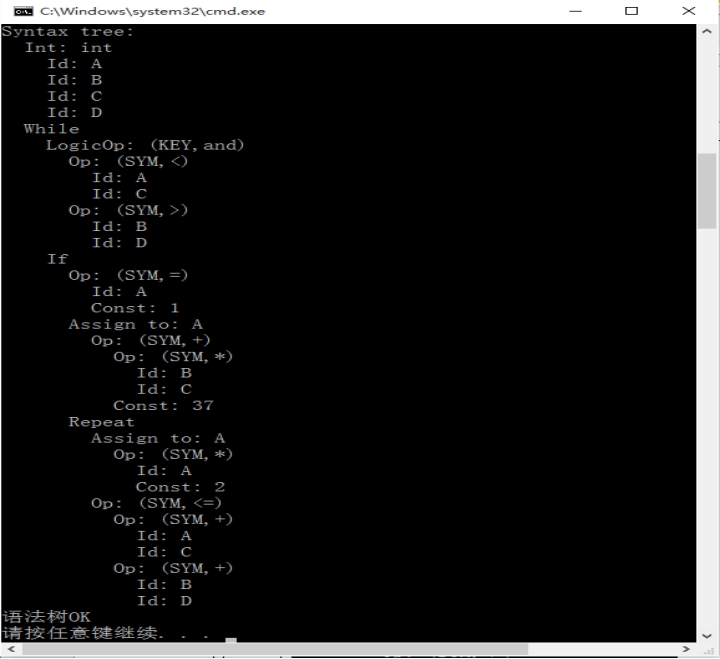

语法分析测试结果：

测试一：

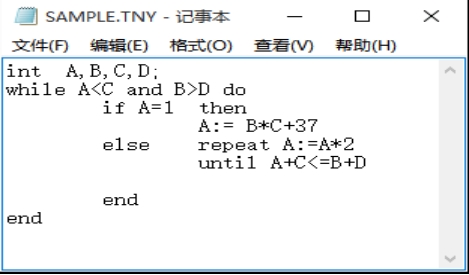

输入：

输出：

语义分析实验过程：

1 在 main 函数中将 NO_CODE 设置为 TRUE，使程序进行语义分析过程。

2 一个用 TINY+ 语言编写的程序包括变量的声明和语句序列两个部分。变量声明部分可以为空，但一个 TINY+ 程序至少要包含一条语句。

a) 所有的变量在使用之前必须声明，并且每个变量只能被声明一次。

b) 变量以及表达式的类型可以是整型 int，布尔类型 bool 或者字符串类型 char，必须对变量的使用和表达式进行类型检查。

3 构建语义分析器主要包括

符号表的设计以及符号表的相应操作

1. 符号表保存信息：变量的地址信息、变量被访问的行号
2. 变量以其变量名 ID，通过链式 hash 储存查找到相应数据。

语义分析程序本身的操作，包括符号表的构建以及类型检查。

1. 符号表的创建：

前序遍历语法树:

当遇到定义的语法结点时候，将其变量新增到哈希表中，并存储其行号位置；

遇到含有变量的非定义语句的结点时，查找该变量位于哈希表中的位置，将该行号储存到哈希相应表项的 next 位置。

1. 类型检查:

后续遍历语法树，对每一个结点进行语义判断:

1.if 语句结点中，if-test(child0)的类型必定为 boolean，

1. while 语句结点中，while-test(child0)的类型必定为 boolean，
2. op 算术运算结点中，child0、child1必须为 integer 类型
3. op 逻辑运算结点中，child0、child1必须为 boolean
4. 赋值运算结点中，child0、child1的类型必须一致
5. ......

在后续遍历语法树中，查看变量是否非法使用：

1. 当结点为 ID 结点时候，在哈希表中查看是否已经定义。
2. 如果该结点为定义语句结点，则判断此变量是否重复定义。
3. 如果该变量已经定义，则将变量的 type（类型）赋于定义时候的类型
4. 进入上一层遍历，当其类型不符合上一层所需类型时候提示错误。（即如在赋值语句中，该变量的类型与赋值语句另一个子节点的类型不一致，提示语义错误）。

词法分析测试结果

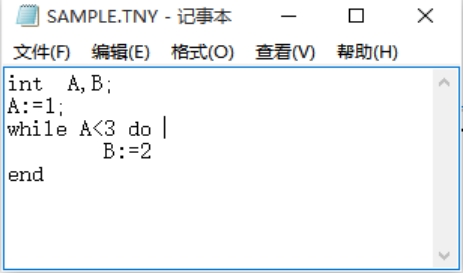

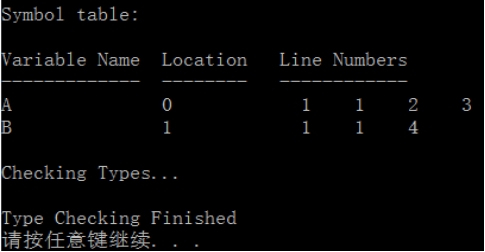

测试一：

输入：

输出：

测试二：

输入：

输出：

测试三：（测试错误提示）

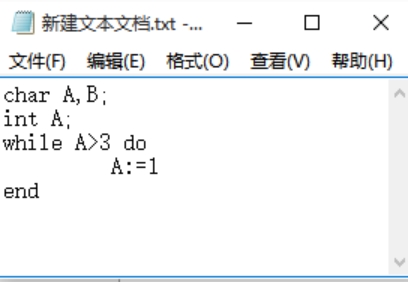

输入：代码中有三处错误：

a) A 重复定义

b) A>3 中 A 为 char 型，比较错误

c）A:=1 中赋值错误。类型不一致

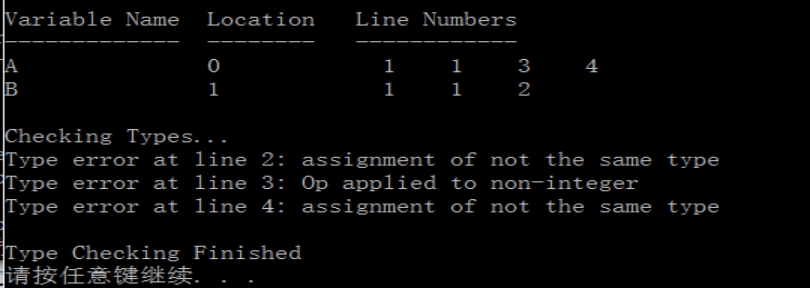

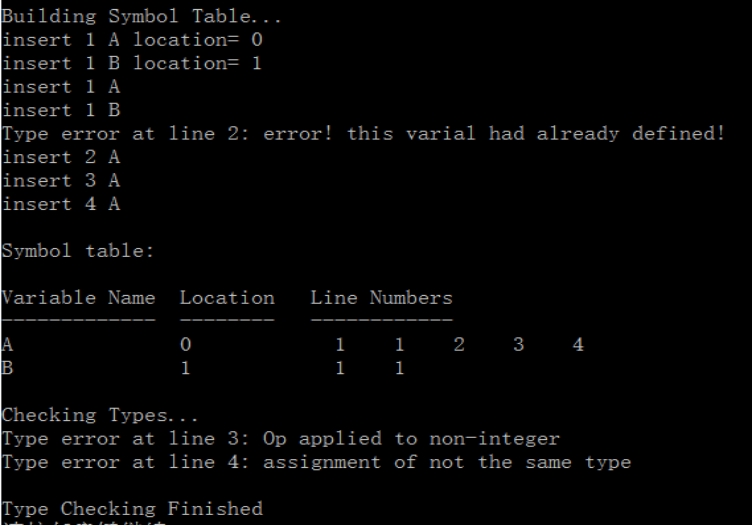

输出：

中间代码生成实验过程：

1 在 main 函数中将 NO_PARSE、NO_ANALYZE、NO_CODE 设置为 FALSE，使程序进行中间代码生成过程。

2 构造 TINY+ 的中间代码生成系，该中间代码生成器将 TINY+ 程序翻译为三地址中间代码。

3 在原 tiny 中间代码生成器的实现位于 cgen.c 和 cgen.h 中。其接口为 codeGen(TreeNodesyntaxTree,char codefile).

主要功能为：

函数的开始，产生一些注释以及建立运行时环境的指令。

对语法树调用 cGen 函数，对每一个语法树结点生成相应指令

最后生成 HALT 指令，结束目标代码生成。

注释以及指令均写在某指定.tm 文件上，供 TM 程序调用并且运行。

4 Tiny+ 在 tiny 的基础上进行修改。其中 codeGen 函数将保持不变，修改其 cGen 函数即可。

修改 cGen 函数调用的 getExp()函数。

增加 OpK 的类型，即在原有功能代码基础上，增加新增符号其操作的中间代码生成步骤。即新增符号 RT,EQ,LTEQ,RTEQ.

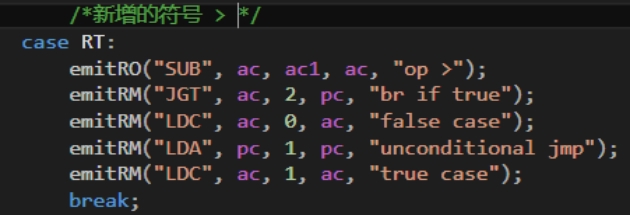

如增加">"的中间代码生成过程

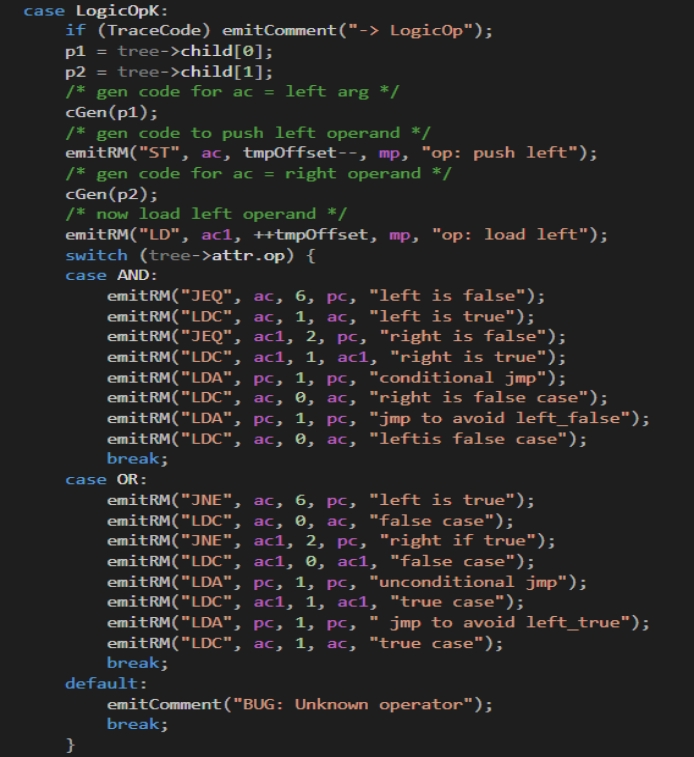

增加 LogicOpK 的处理（即增加 AND、OR 的中间代码的生成）

此处中间代码生成比算术运算的中间代码复杂得多，根据 TM 程序的指令以及其操作原理，写出 AND 和 OR 中间生成代码功能：

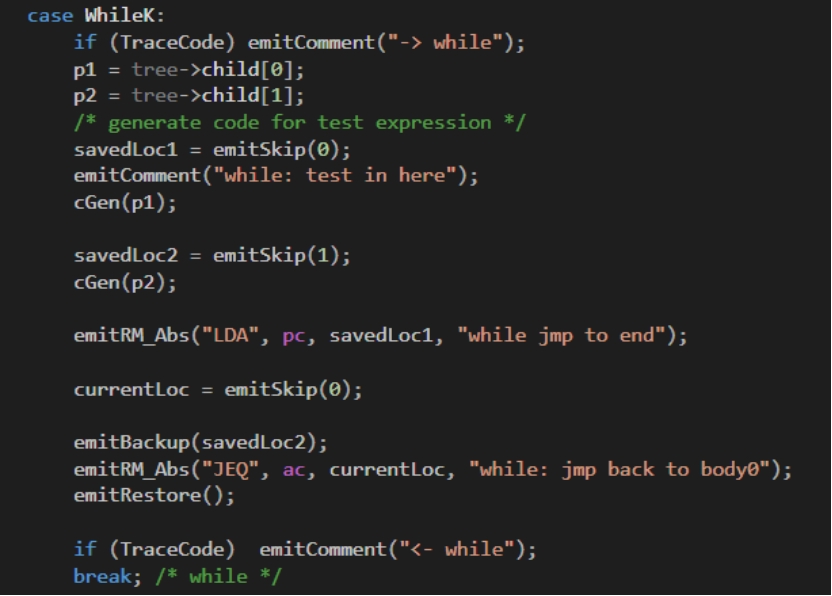

5 修改 cGen 函数调用的 getStmt()函数。增加语句 while 的中间代码生成。

此处通过 Tiny+ 文法规则产生对于的三地址中间代码属性，完成 while 生成中间代码功能。

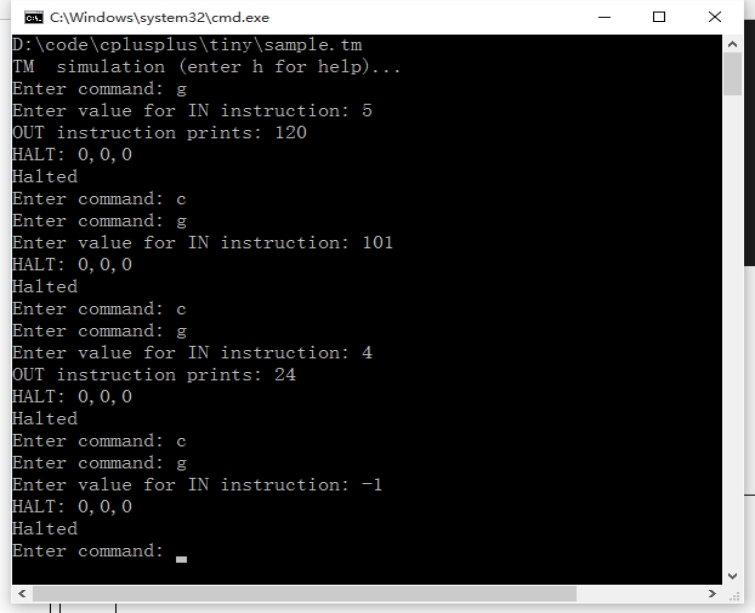

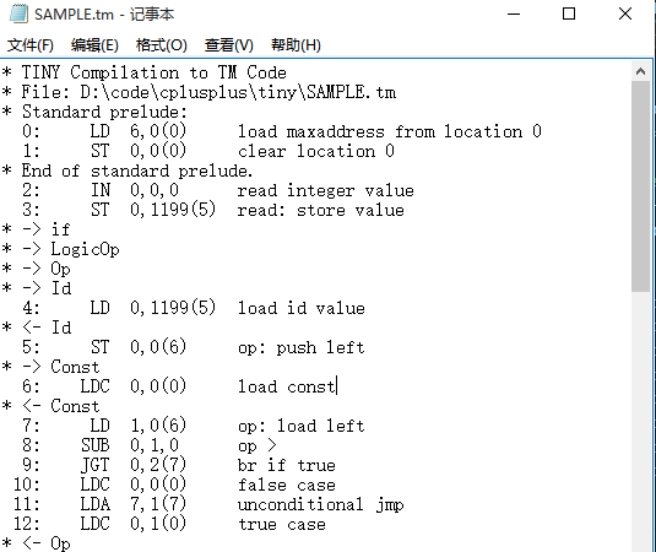

中间代码测试结果

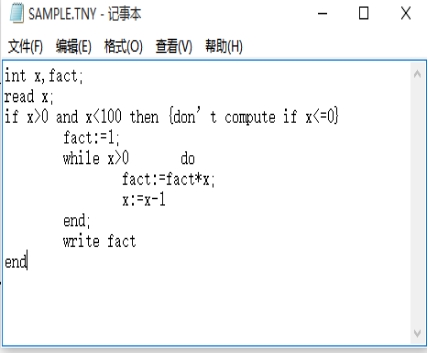

测试一：

输入：

输出：
