系统采用STM32F103单片机作为主控制器，通过DS18B20温度传感器、ACS712电流传感器、电压传感器实时采集充电桩运行过程中的温度、电流和电压等关键参数，并交由OLED液晶直观显示。系统采用ESP8266 WiFi模块实现数据无线传输，将监测数据上传至云平台，用户可通过手机或电脑远程访问，实时查看充电桩的运行状态，并可自主设定各项参数的安全阈值。在运行过程中，任一检测数据超出设定范围时，系统将自动触发蜂鸣器报警，同时切断总电源保证充电桩的安全。系统具备历史数据存储与分析功能，支持长期记录充电桩的工作数据，并通过数据曲线绘制趋势分析，提高系统运行的智能管理水平。

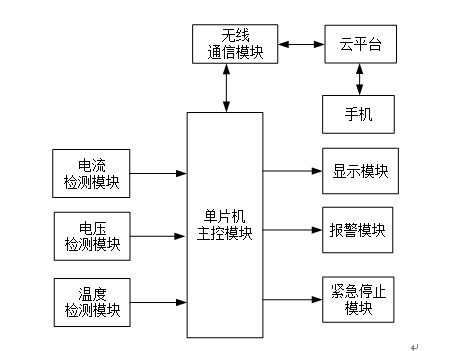

单片机主控制器模块：系统以STM32F103单片机作为核心控制单元，负责各类数据的采集、处理与逻辑判断，并控制显示、通信及保护电路协调工作。
温度检测模块：采用DS18B20对充电过程中的温度进行实时监测，用于判断是否存在过热风险，保障设备安全运行。
电流检测模块：通过ACS712对充电电流进行检测，用于识别过流或异常负载情况，为系统保护提供依据。
电压检测模块：电压传感器对充电回路电压进行实时采集，防止出现过压或欠压现象，保证充电过程稳定可靠。
显示模块：OLED液晶屏用于实时显示温度、电流、电压等运行参数，便于用户直观了解充电桩当前状态。
无线通信模块：系统采用ESP8266实现数据无线传输，将运行数据上传至云平台，支持远程查看与管理。
报警模块：当检测数据超过设定安全范围时，系统自动启动蜂鸣器报警，并提示异常状态。
紧急停止模块：系统设置独立急停功能，在突发情况下可立即切断总电源，快速终止充电过程，保障人员与设备安全。
