《AI 赋能嵌入式开发：从 0 到全栈工程师》模块1|第3课时

嵌入式专用 Prompt 工程与模板库

第 2 章我们复盘了当前别人在用什么 AI 工具链。但很多读者会遇到同一个困惑：为什么我问的 AI 答不好？ 不是 AI 不行，而是提问方式不对。给 AI 的指令就像给工程师的需求书：需求写得含糊，交付必然含糊。

本章你将学会一套可复用的提问框架，拿到 4 类嵌入式专用 Prompt 模板，并通过 4 个完整的实战演示把每个模板用熟。学完本章，你问 AI 的效率会明显拉开和只会随便问问的人的距离。

这里有一点非常重要的一点是，跟随本教程，随着嵌入式开发的深入，从裸机到free_RTOS再到linux。从驱动开发到算法应用。你将不断的积累你的模板库，以后做项目工程的时候，你只需要复刻你的模板库，就能高效的完成各种复杂功能的开发，我想这也是这个教程最具价值的地方，你的库就是你所有的经验，不存在忘记了，有需要重头理一遍。

另一点需要说明的是，AI虽然非常强大，可以回答您任何问题，但是如果你不懂，你就根本没办法判别他的好与坏。

因此，AI可以回答很多问题，但是好的回答就显得尤为重要！！！

3.1 学习目标

掌握 Prompt 工程的核心原则；
熟练使用 4 类嵌入式专用 Prompt 模板；
能根据实际需求自定义属于自己的 Prompt，并建立个人 Prompt 库。

3.2 核心内容

3.2.1 Prompt 工程基础：为什么你问的 AI 答不好

好 Prompt 的四要素框架（RTFC）

本专栏把高质量 Prompt 归纳为四要素，简称 RTFC：

要素	英文	含义	反例
角色	Role	告诉 AI 你是谁、以什么身份回答	帮我看看代码
任务	Task	清晰说明要做什么、做到什么程度	帮我优化一下
上下文	Context	给出芯片型号、内核版本、硬件连接、代码片段等背景	为什么串口乱码
格式	Format	指定输出的结构：表格/步骤/分级清单	分析一下

这四要素符合主流大模型厂商官方推荐的做法。

OpenAI 官方 Prompt Engineering 指南建议用指令→上下文→示例→输出要求组织消息；Anthropic 官方最佳实践提出黄金法则------提示词：要能让一个不了解任务的同事直接看懂；Google Gemini 官方文档同样推荐输入、约束、响应格式三段式结构。四要素正是把这三家官方建议浓缩成嵌入式场景可用的骨架。

嵌入式场景的特殊要求

通用 Prompt 基础上，嵌入式开发还有四个必须：

**必须指定芯片型号与内核架构：**STM32F407 是 Cortex-M4，和 STM32F103（Cortex-M3）的寄存器、时钟树都不一样。只说STM32会让 AI 猜，猜就可能给错代码；
**必须指定软件栈：**寄存器操作、HAL 库、标准库是三套完全不同的写法；裸机、FreeRTOS 、Linux 也是不同世界。不指定，AI 默认给你最流行的；
**必须描述硬件连接：**引脚号、电平逻辑、外设接线（如：LED 接 PF9，高电平点亮，USART1 用 PA9/PA10）------这是 AI 无法凭空知道的，也是最容易出错的地方；
**必须让 AI 区分"确定"与"推测"：**要求它对拿不准的硬件细节明确标注需要人工核对数据手册，而不是自信地编一个。

研究显示：首个嵌入式综合基准 EmbedBench（ICSE 2026，arXiv 2506.11003）显示，最强代码模型在嵌入式任务上 pass@1 仅 55.6%，ESP-IDF 移植类任务最佳仅 29.4%；配合 RAG 检索 + 编译器反馈闭环后可提升至 65.1%。这说明：靠AI 自己猜硬件行不通，必须把硬件上下文喂进去。

三组反面案例 vs 正面案例

案例一：看代码

反面：帮我看看这个代码有什么问题？
正面：

角色：你是一位严格的嵌入式代码审查专家，擅长 STM32（Cortex-M4）开发。任务：审查以下 GPIO 初始化代码，检查寄存器配置是否正确、是否有遗漏。上下文：芯片 STM32F407，LED 接 PF9（高电平点亮），使用寄存器方式操作。格式：按严重程度分级（致命/警告/建议），每条给出位置、问题、修复方案。[粘贴代码]

案例二：串口乱码

反面：为什么我的串口乱码"
正面：

角色：你是一位嵌入式调试工程师。任务：分析串口乱码的可能原因，并给出排查顺序。上下文：- 芯片：STM32F407，主频 168MHz，USART1 挂 APB2（84MHz）- 配置：波特率 115200，8 数据位，无校验，1 停止位- 现象：发送英文和数字正常，中文和部分字符乱码- 串口工具：MobaXterm，波特率已核对格式：按可能性从高到低排序，每条给出原因 + 验证方法 + 修复方案。

案例三：生成初始化代码

反面：帮我写个串口初始化
正面：

角色：你是一位 STM32 HAL 库专家。任务：生成 USART1 的初始化函数。上下文：芯片 STM32F407，APB2=84MHz，波特率 115200，引脚 TX=PA9/RX=PA10（AF7）。约束：使用 HAL 库，开启全局中断，不使用 DMA。格式：先给设计思路（1 段），再给可编译的 .c 代码，最后标注需要人工核对的部分。

3.2.2 模板一：Datasheet 解读模板

适用场景：拿到新芯片/新外设，快速了解关键信息（寄存器、时序、电气特性、坑与 errata）。

模板结构：

复制代码

角色：你是一位资深嵌入式工程师，精通 [芯片架构]。任务：请解读以下 datasheet 片段，重点关注：1. 关键寄存器及位域定义2. 初始化步骤与时序要求3. 常见坑与 errata4. 与 [其他芯片] 的差异上下文：我使用的是 [开发板型号]，[具体硬件连接]。格式：用表格列出寄存器，用步骤列出初始化流程。[粘贴 datasheet 片段、或者上传PDF文档]

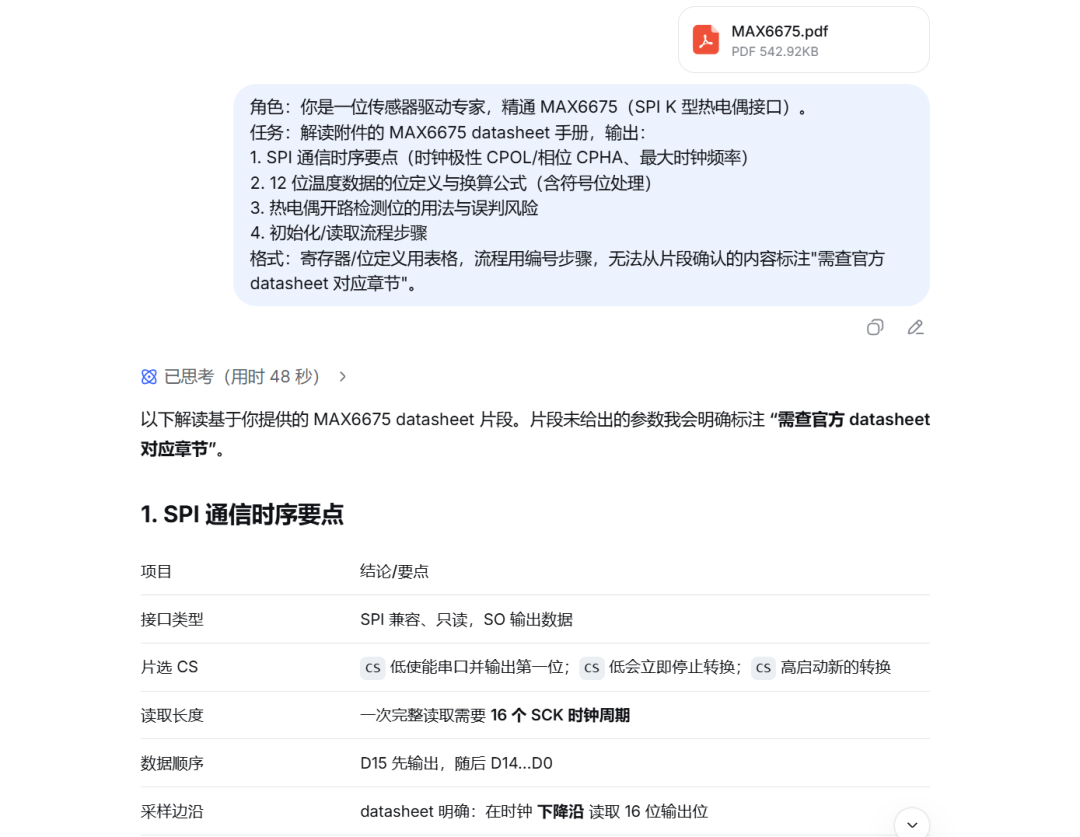

实战演示：解读一款 SPI 传感器的 datasheet

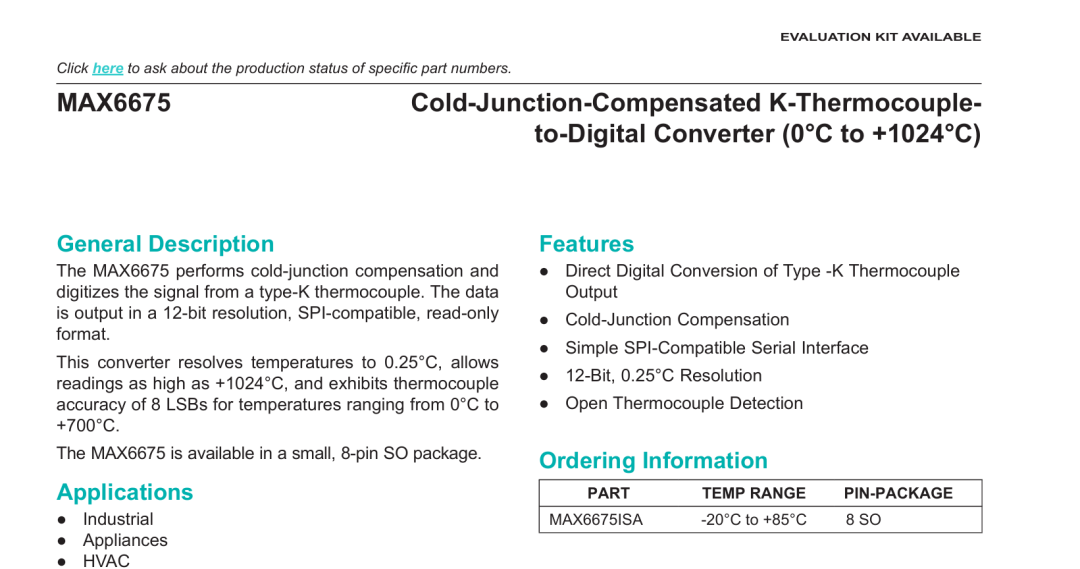

以常见 SPI 热电偶传感器 MAX6675 为例：

复制代码

角色：你是一位传感器驱动专家，精通 MAX6675（SPI K 型热电偶接口）。任务：解读附件的 MAX6675 datasheet 手册，输出：1. SPI 通信时序要点（时钟极性 CPOL/相位 CPHA、最大时钟频率）2. 12 位温度数据的位定义与换算公式（含符号位处理）3. 热电偶开路检测位的用法与误判风险4. 初始化/读取流程步骤格式：寄存器/位定义用表格，流程用编号步骤，无法从片段确认的内容标注"需查官方 datasheet 对应章节"。[粘贴 MAX6675 datasheet 手册]

复制代码

以下解读基于你提供的 MAX6675 datasheet 片段。片段未给出的参数我会明确标注 **“需查官方 datasheet 对应章节”**。

复制代码

## 1. SPI 通信时序要点

复制代码

| 项目 | 结论/要点 |

复制代码

|---|---|

复制代码

| 接口类型 | SPI 兼容、只读，SO 输出数据 |

复制代码

| 片选 CS | `CS` 低使能串口并输出第一位；`CS` 低会立即停止转换；`CS` 高启动新的转换 |

复制代码

| 读取长度 | 一次完整读取需要 **16 个 SCK 时钟周期** |

复制代码

| 数据顺序 | D15 先输出，随后 D14…D0 |

复制代码

| 采样边沿 | datasheet 明确：在时钟 **下降沿** 读取 16 位输出位 |

复制代码

| CPOL/CPHA | 片段未直接给出参数。根据图 1b 中 SCK 空闲为高、且“下降沿读取”，通常可推断为 **CPOL=1, CPHA=0，即 SPI Mode 2**。但请以官方 Serial Interface Timing 章节为准。**需查官方 datasheet 对应章节** |

复制代码

| 最大 SCK 频率 | 片段电气特性表中未列出最大 SCK 频率。常见 MAX6675 官方规格约 **4.3 MHz**，但必须以官方 Electrical Characteristics / Serial Interface Timing 为准。**需查官方 datasheet 对应章节** |

复制代码

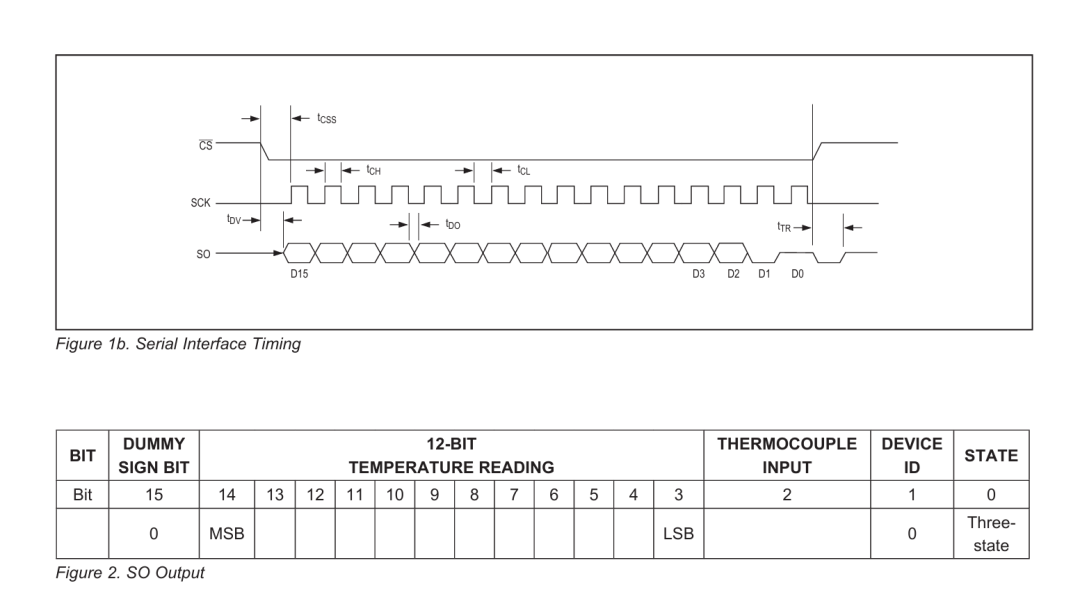

| 时序参数 | 图 1b 出现 `tCSS、tCH、tCL、tDV、tDO、tTR`，但片段未给出具体数值。**需查官方 datasheet 对应章节** |

复制代码

| 转换时间 | 典型 0.17 s，最大 0.22 s（Note 2）。连续读取时必须等待转换完成，否则可能读到旧数据 |

复制代码

| 电源与旁路 | VCC 3.0 V ~ 5.5 V；VCC 与 GND 间靠近引脚放 0.1 µF 陶瓷旁路电容 |

复制代码

| 转换控制 | 上电后 `CS` 置高启动转换；读取时拉低 `CS`，读取完再拉高启动下一次转换 |

复制代码

## 2. 16 位 SO 输出位定义与温度换算

复制代码

SO 每次输出 16 位，位定义如下：

复制代码

| 位 | 名称 | 含义 | 处理方式 |

复制代码

|---|---|---|---|

复制代码

| D15 | Dummy sign bit | 虚拟符号位，datasheet 说明始终为 0 | 忽略；若读到 1，通常说明时序/接线异常 |

复制代码

| D14:D3 | 12-bit temperature reading | 12 位温度转换结果，D14 为 MSB，D3 为 LSB | 提取为 `code = (raw >> 3) & 0x0FFF` |

复制代码

| D2 | Thermocouple input / open detect | 正常为低；热电偶输入开路时变高 | `open = (raw >> 2) & 0x01`，为 1 时报开路故障 |

复制代码

| D1 | Device ID | MAX6675 器件 ID，datasheet 说明为低，即 0 | 可检查 `(raw >> 1) & 0x01` 是否为 0 |

复制代码

| D0 | Three-state | 三态 | 忽略 |

复制代码

### 温度换算公式

复制代码

```text

复制代码

raw16 = 读取到的 16 位数据

复制代码

code  = (raw16 >> 3) & 0x0FFF

复制代码

T_hot = code × 0.25 °C

复制代码

```

复制代码

也可写为：

复制代码

```text

复制代码

T_hot = code / 4

复制代码

```

复制代码

范围与示例：

复制代码

| code | 温度 |

复制代码

|---|---|

复制代码

| 0x000 | 0 °C |

复制代码

| 0xFFF = 4095 | 4095 × 0.25 = +1023.75 °C |

复制代码

### 符号位处理

复制代码

- D15 是 **dummy sign bit**，始终为 0，不是二进制补码符号位。

复制代码

- D14:D3 这 12 位温度数据按 **无符号数** 处理。

复制代码

- MAX6675 热端可读范围是 **0 °C 到 +1023.75 °C**，不支持负热端温度。

复制代码

- 冷端补偿范围 `-20 °C ~ +85 °C` 指的是 MAX6675 环境温度，不是输出负温度。

复制代码

- 若把 D15 当作符号位，或把 12 位数据当补码，会得到错误结果。

复制代码

## 3. 热电偶开路检测位 D2 的用法与误判风险

复制代码

### 用法

复制代码

- D2 正常为低。

复制代码

- D2 为高表示热电偶输入开路。

复制代码

- 每次读取 16 位后应检查 D2；若 D2=1，温度数据应视为无效，应报“热电偶开路/传感器故障”。

复制代码

- 为使开路检测正常工作，`T-` 必须外部接地，并且接地连接尽量靠近 MAX6675 的 GND 引脚。

复制代码

### 误判风险

复制代码

- `T-` 未接地或接地不良时，开路检测器不能正常工作，可能误报开路。

复制代码

- 电源噪声、地噪声、长导线拾取噪声可能导致 D2 误置位。

复制代码

- 热电偶或接线瞬断、接触不良可能被捕获为开路。

复制代码

- 未等待转换完成就读取，可能读到无效或旧数据。

复制代码

- CS/SCK 时序错误、SO 在 D0 三态期间浮空，可能导致整帧数据错误，从而误判 D2。

复制代码

- 片段未给出 D2 的检测阈值、滤波和故障判定细节。**需查官方 datasheet 对应章节**。

复制代码

## 4. 初始化/读取流程步骤

复制代码

1. **硬件连接与上电**

复制代码

   - VCC 接 3.0 V ~ 5.5 V，GND 接地。

复制代码

   - VCC 与 GND 间靠近器件放置 0.1 µF 旁路电容。

复制代码

   - K 型热电偶：`T+` 接 Chromel，`T-` 接 Alumel。

复制代码

   - `T-` 必须外部接地，接地尽量靠近 MAX6675 的 GND。

复制代码

   - `SO` 接 MCU 的 MISO，`SCK` 接 SPI 时钟，`CS` 接片选。

复制代码

2. **上电复位**

复制代码

   - 确保 VCC 上升超过上电复位阈值，典型 2.25 V。

复制代码

   - 上电后先将 `CS` 置高，启动一次新的温度转换。

复制代码

3. **等待转换完成**

复制代码

   - 等待典型 0.17 s，最大 0.22 s；建议等待大于 0.22 s，或按实际官方 Note 2 条件等待。

复制代码

   - 转换期间不要一直保持 `CS` 低，因为 `CS` 低会停止转换。

复制代码

4. **启动串行读取**

复制代码

   - 拉低 `CS`，使能串口并输出第一位 D15。

复制代码

   - 产生 16 个 SCK 时钟周期。

复制代码

   - 在 SCK 下降沿读取 SO 数据。

复制代码

   - 读取顺序为 D15、D14、…、D0。

复制代码

   - 若使用硬件 SPI，通常按推断配置为 SPI Mode 2；但 CPOL/CPHA 需以官方时序为准。

复制代码

5. **解析 16 位数据**

复制代码

   ```text

复制代码

   raw16 = 读取的 16 位

复制代码

   open  = (raw16 >> 2) & 0x01

复制代码

   id    = (raw16 >> 1) & 0x01

复制代码

   code  = (raw16 >> 3) & 0x0FFF

复制代码

   T_hot = code * 0.25

复制代码

```

复制代码

   - 若 `open == 1`，报热电偶开路，温度无效。

复制代码

   - 若 `id != 0`，可视为通信异常。

复制代码

   - D15 应为 0，D0 忽略。

复制代码

6. **结束读取并启动下一次转换**

复制代码

   - 拉高 `CS`，结束本次读取并启动新的转换。

复制代码

   - 若连续采样，重复“等待转换 → 拉低 CS 读取 16 位 → 拉高 CS 启动下一次转换”。

复制代码

7. **误差与噪声处理**

复制代码

   - 使用 0.1 µF 旁路电容，远离噪声源。

复制代码

   - 长热电偶线建议使用双绞线。

复制代码

   - 避免热源靠近 MAX6675，冷端与 MAX6675 尽量同温。

复制代码

   - 使用大接地平面改善热性能。

复制代码

### 需查官方 datasheet 的内容汇总

复制代码

- CPOL/CPHA 的官方明确模式：**需查官方 datasheet 对应章节**。

复制代码

- 最大 SCK 频率：**需查官方 datasheet 对应章节**。

复制代码

- `tCSS、tCH、tCL、tDV、tDO、tTR` 具体数值：**需查官方 datasheet 对应章节**。

复制代码

- Conversion Time 的 Note 2 条件：**需查官方 datasheet 对应章节**。
- D2 开路检测的阈值、滤波和详细误判条件：**需查官方 datasheet 对应章节**。

进阶技巧：分段喂入长 datasheet

datasheet 动辄几百页，一次性粘贴会超出上下文窗口。正确做法， Anthropic 官方建议长文档放顶部、查询放末尾：

第一轮：贴器件概述 + 引脚定义段落，问这个芯片有哪些功能模块、引脚如何分类；
第二轮：贴寄存器描述段落，问关键寄存器位定义汇总表；
第三轮：贴电气特性 + 时序图段落，问"初始化步骤与最小时序要求；
最后：让 AI 把三份摘要串联成一份快速上手笔记。

防幻觉要点：datasheet 提取后必须与厂商头文件、参考手册二次核对，AI 最容易忽略脚注footnote与 errata 勘误------这是社区多方验证的共识。

3.2.3 模板二：代码生成模板

适用场景：需要快速生成驱动框架、初始化代码、应用逻辑。

模板结构：

复制代码

角色：你是一位嵌入式软件开发工程师，有 [X] 年经验。任务：请为 [芯片型号] 编写 [功能模块] 代码。要求：1. 使用 [寄存器/HAL/标准库] 方式2. 代码风格：[注释量/命名规范]3. 需要包含：初始化函数、读写函数、中断处理（如适用）4. 硬件连接：[具体引脚]上下文：这是一个 [项目类型] 项目，已有 [已有代码说明]。格式：先给出设计思路，再给出完整代码，最后标注需要人工确认的部分。

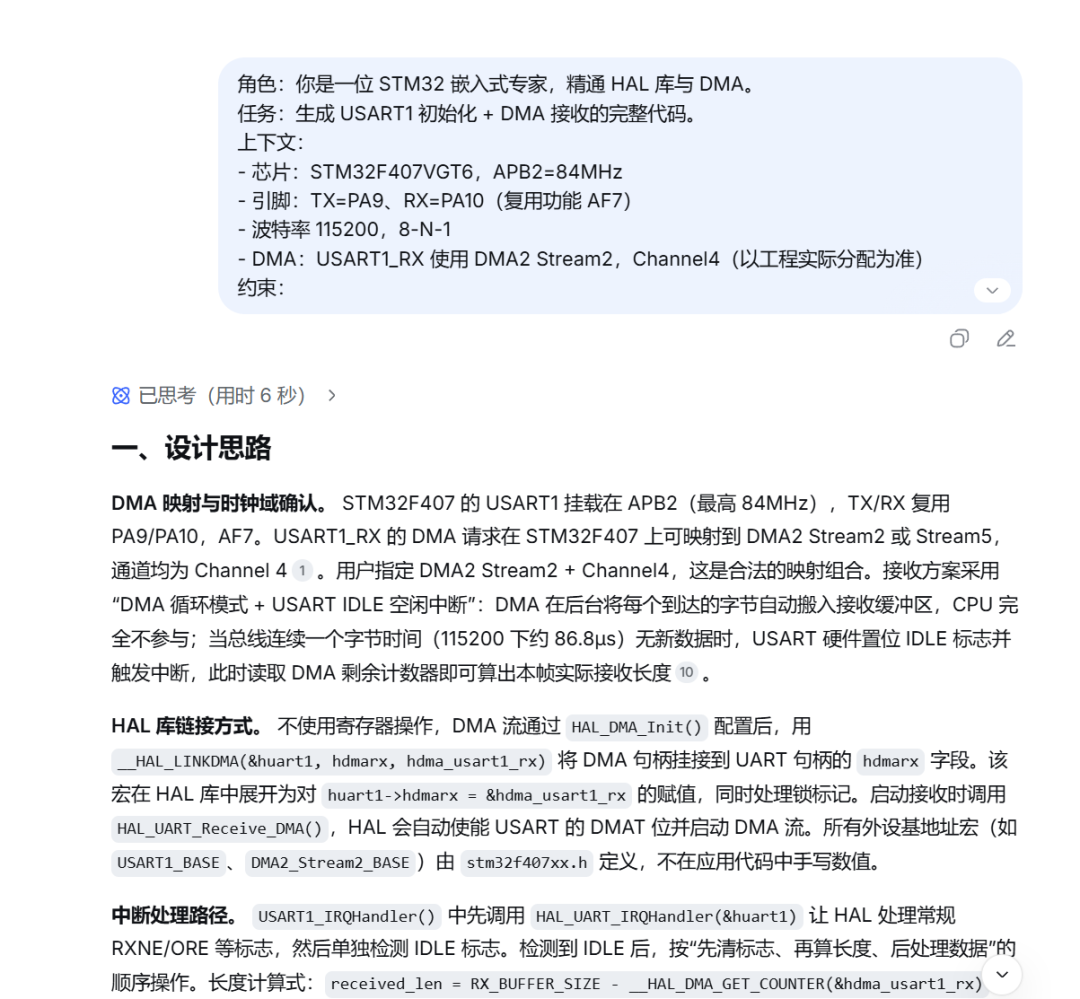

实战演示：用 AI 生成 STM32 的 UART 初始化 + DMA 接收代码

复制代码

角色：你是一位 STM32 嵌入式专家，精通 HAL 库与 DMA。任务：生成 USART1 初始化 + DMA 接收的完整代码。上下文：- 芯片：STM32F407VGT6，APB2=84MHz- 引脚：TX=PA9、RX=PA10（复用功能 AF7）- 波特率 115200，8-N-1- DMA：USART1_RX 使用 DMA2 Stream2，Channel4（以工程实际分配为准）约束：1. 使用 HAL 库（禁止寄存器风格）2. DMA 配置使用 HAL_DMA 与 __HAL_LINKDMA 方式3. 接收使用空闲中断 + DMA 不定长接收思路（若实现复杂，给出可行简化方案）4. 所有外设基地址与宏定义以 STM32F407xx.h 为准，禁止凭记忆写格式：先给设计思路（2-3 段），再给可编译的 main.c/中断回调，最后列出"需要人工核对"的清单。

objectivec 复制代码

/* ============================================================
 * main.c --- USART1 DMA 空闲中断不定长接收
 * 芯片: STM32F407VGT6 | APB2 = 84MHz
 * TX=PA9  RX=PA10  AF7
 * DMA: USART1_RX -> DMA2_Stream2, Channel 4
 * 参考: stm32f407xx.h (USART1_BASE, DMA2_Stream2_BASE 等宏)
 * ============================================================ */
#include "stm32f4xx_hal.h"
#include <string.h>
/* ---------- 全局句柄 ---------- */
UART_HandleTypeDef  huart1;
DMA_HandleTypeDef   hdma_usart1_rx;
/* ---------- 接收缓冲区 ---------- */
#define RX_BUFFER_SIZE  256U
uint8_t  g_rx_buffer[RX_BUFFER_SIZE];
volatile uint16_t g_rx_len = 0;          /* 上一帧实际接收长度 */
volatile uint8_t  g_rx_ready = 0;        /* 帧就绪标志，供主循环轮询 */
/* ---------- 前向声明 ---------- */
static void SystemClock_Config(void);
static void MX_GPIO_Init(void);
static void MX_DMA_Init(void);
static void MX_USART1_UART_Init(void);
/* ============================================================
 * main
 * ============================================================ */
int main(void)
{
    HAL_Init();
    SystemClock_Config();
    MX_GPIO_Init();
    MX_DMA_Init();
    MX_USART1_UART_Init();
    /* 启动 DMA 接收（循环模式，缓冲满自动回卷） */
    HAL_UART_Receive_DMA(&huart1, g_rx_buffer, RX_BUFFER_SIZE);
    /* 使能 USART1 空闲中断（IDLE） */
    __HAL_UART_ENABLE_IT(&huart1, UART_IT_IDLE);
    while (1)
    {
        if (g_rx_ready)
        {
            g_rx_ready = 0;
            /* 此处处理 g_rx_buffer 中长度为 g_rx_len 的数据 */
            /* 例如：回传 */
            HAL_UART_Transmit(&huart1, g_rx_buffer, g_rx_len, 100);
            memset(g_rx_buffer, 0, g_rx_len);
            g_rx_len = 0;
        }
    }
}
/* ============================================================
 * 时钟配置：HSE 8MHz -> PLL -> SYSCLK 168MHz, APB2 = 84MHz
 * 此处保留占位，实际工程请使用 CubeMX 生成的时钟树代码
 * ============================================================ */
static void SystemClock_Config(void)
{
    /* ... 由 CubeMX / 手动配置生成，确保 APB2 Prescaler = 2 分频 */
    /* 不在此处展开，避免与用户工程冲突 */
}
/* ============================================================
 * GPIO：PA9 (TX), PA10 (RX) --- AF7, 复用推挽 / 上拉输入
 * ============================================================ */
static void MX_GPIO_Init(void)
{
    GPIO_InitTypeDef GPIO_InitStruct = {0};
    __HAL_RCC_GPIOA_CLK_ENABLE();
    /* PA9 --- USART1_TX, AF7, 推挽复用 */
    GPIO_InitStruct.Pin       = GPIO_PIN_9;
    GPIO_InitStruct.Mode      = GPIO_MODE_AF_PP;
    GPIO_InitStruct.Pull      = GPIO_NOPULL;
    GPIO_InitStruct.Speed     = GPIO_SPEED_FREQ_VERY_HIGH;
    GPIO_InitStruct.Alternate = GPIO_AF7_USART1;
    HAL_GPIO_Init(GPIOA, &GPIO_InitStruct);
    /* PA10 --- USART1_RX, AF7, 上拉输入（防浮空误触发 IDLE） */
    GPIO_InitStruct.Pin       = GPIO_PIN_10;
    GPIO_InitStruct.Mode      = GPIO_MODE_AF_PP;     /* AF 模式内部可配输入 */
    GPIO_InitStruct.Pull      = GPIO_PULLUP;          /* 关键：上拉抑制噪声 */
    GPIO_InitStruct.Speed     = GPIO_SPEED_FREQ_VERY_HIGH;
    GPIO_InitStruct.Alternate = GPIO_AF7_USART1;
    HAL_GPIO_Init(GPIOA, &GPIO_InitStruct);
}
/* ============================================================
 * DMA 初始化 --- USART1_RX -> DMA2_Stream2 / Channel 4
 *
 * 映射依据：STM32F407 DMA 请求映射表中
 *   USART1_Rx -> DMA2_Stream2 或 DMA2_Stream5, 通道均为 Channel4
 * 用户指定 Stream2，此处遵循用户分配。
 * ============================================================ */
static void MX_DMA_Init(void)
{
    __HAL_RCC_DMA2_CLK_ENABLE();
    /* ---------- USART1_RX DMA 配置 ---------- */
    hdma_usart1_rx.Instance                 = DMA2_Stream2;
    hdma_usart1_rx.Init.Channel             = DMA_CHANNEL_4;
    hdma_usart1_rx.Init.Direction           = DMA_PERIPH_TO_MEMORY;
    hdma_usart1_rx.Init.PeriphInc           = DMA_PINC_DISABLE;   /* 外设地址固定 */
    hdma_usart1_rx.Init.MemInc              = DMA_MINC_ENABLE;    /* 存储器地址递增 */
    hdma_usart1_rx.Init.PeriphDataAlignment = DMA_PDATAALIGN_BYTE;
    hdma_usart1_rx.Init.MemDataAlignment    = DMA_MDATAALIGN_BYTE;
    hdma_usart1_rx.Init.Mode                = DMA_CIRCULAR;       /* 循环模式 */
    hdma_usart1_rx.Init.Priority            = DMA_PRIORITY_HIGH;
    hdma_usart1_rx.Init.FIFOMode            = DMA_FIFOMODE_DISABLE;
    HAL_DMA_Init(&hdma_usart1_rx);
    /* ---------- 将 DMA 句柄链接到 UART 句柄的 hdmarx ---------- */
    __HAL_LINKDMA(&huart1, hdmarx, hdma_usart1_rx);
    /* ---------- DMA2_Stream2 NVIC 配置 ---------- */
    /* 本方案中 DMA 本身不需要中断（循环模式 + IDLE 通知），
       但保留 NVIC 使能以兼容 HAL 错误处理路径。若不需要可注释。 */
    HAL_NVIC_SetPriority(DMA2_Stream2_IRQn, 5, 0);
    HAL_NVIC_EnableIRQ(DMA2_Stream2_IRQn);
}
/* ============================================================
 * USART1 初始化 --- 115200, 8-N-1, APB2 = 84MHz
 * ============================================================ */
static void MX_USART1_UART_Init(void)
{
    __HAL_RCC_USART1_CLK_ENABLE();
    huart1.Instance          = USART1;
    huart1.Init.BaudRate     = 115200;
    huart1.Init.WordLength   = UART_WORDLENGTH_8B;
    huart1.Init.StopBits     = UART_STOPBITS_1;
    huart1.Init.Parity       = UART_PARITY_NONE;
    huart1.Init.Mode         = UART_MODE_TX_RX;
    huart1.Init.HwFlowCtl    = UART_HWCONTROL_NONE;
    huart1.Init.OverSampling = UART_OVERSAMPLING_16;
    HAL_UART_Init(&huart1);
    /* ---------- USART1 NVIC：用于 IDLE 中断 ---------- */
    HAL_NVIC_SetPriority(USART1_IRQn, 5, 0);
    HAL_NVIC_EnableIRQ(USART1_IRQn);
}

后面我们安装完工具后让他跑起来，看起来是没什么问题的。

关键技巧：

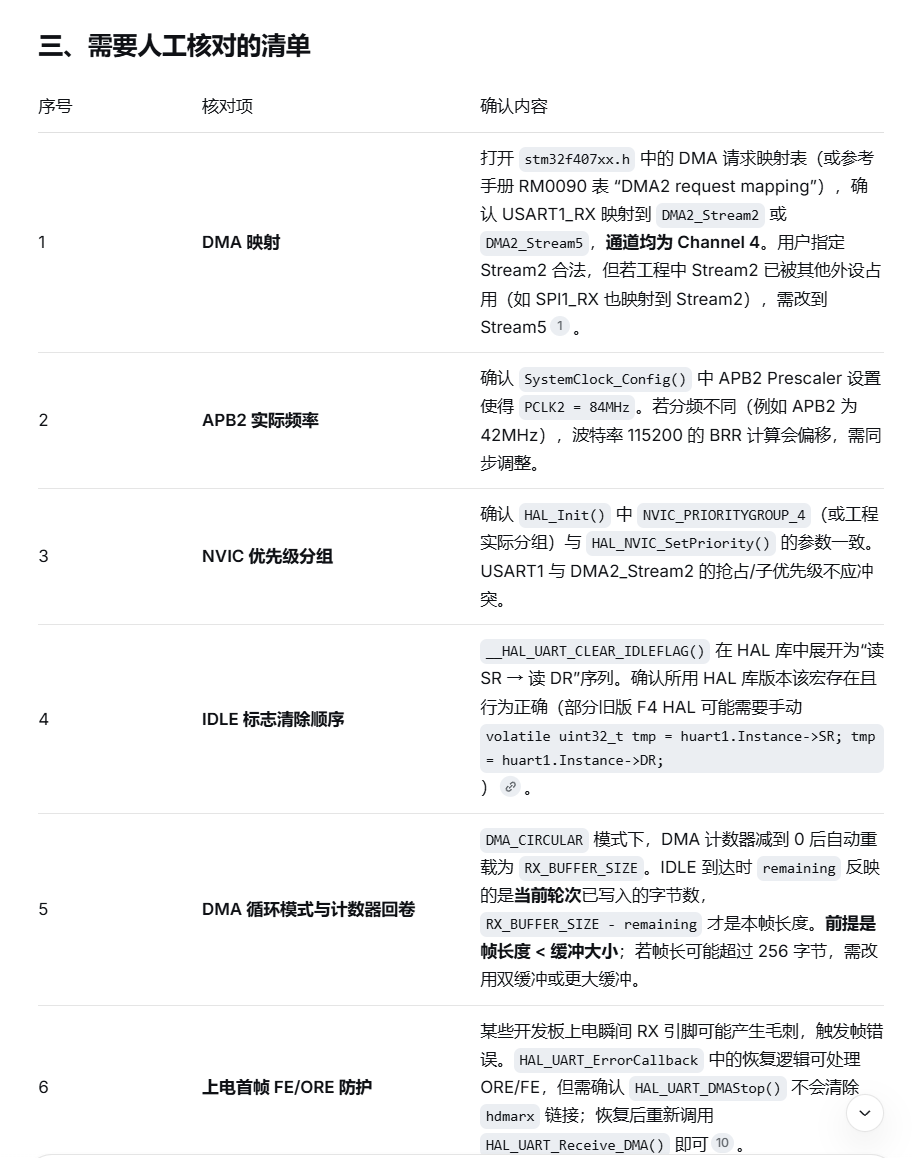

明确指定标注需要人工确认的部分------要求 AI 主动暴露不确定性，而不是事后你去猜哪些可能是错的；
给出 APB 时钟值------波特率分频是 AI 最常算错的地方，把APB2=84MHz写进上下文能显著降错；
要求用宏不用魔法数------Anthropic 官方提示模板明确反对 hard-code 数值，对嵌入式可维护性尤其重要；
让 AI 最后自查寄存器------把你写到的每个寄存器地址与官方头文件核对一遍，无法确认就标注。

3.2.4 模板三：日志/报错分析模板

适用场景：编译报错、运行崩溃、内核 oops、硬件异常。

模板结构：

复制代码

角色：你是一位嵌入式调试专家，擅长 [MCU/Linux 驱动] 问题排查。任务：分析以下报错信息，给出可能的原因和排查步骤。报错信息：[粘贴完整报错日志]上下文：- 硬件平台：[开发板]- 软件环境：[内核版本/编译器版本]- 操作步骤：[复现步骤]- 已尝试：[已做的排查]格式：按可能性排序，每条给出原因 + 验证方法 + 修复建议。

示例：分析 STM32 HardFault 报错

复制代码

角色：你是一位 ARM Cortex-M4 故障分析专家。任务：根据以下崩溃信息定位 HardFault 根因并给出修复方案。崩溃现场（真实值，来自调试器）：- CFSR (0xE000ED28) = 0x00008200（请逐位拆解说明触发的 fault 类型）- HFSR (0xE000ED2C) = 0x40000000- 触发位置：PC=0x08001234，LR=0x08004567- 代码上下文：崩溃发生在 USART1 中断回调中补充信息：- 已排查：电源稳定（3.3V）、MPU 配置- 尚未排查：栈溢出、野指针、中断优先级格式：先给出最可能的根因排序（概率从高到低），每条给验证步骤和修复方案。禁止编造寄存器值；所有数值以上面提供的为准。

3.2.5 模板四：代码审查模板

适用场景：AI 生成代码后自查、他人代码 Review。

模板结构：

复制代码

角色：你是一位严格的嵌入式代码审查专家，关注硬件安全性和实时性。
任务：审查以下代码，重点检查：
1. 硬件相关：寄存器配置是否正确、时序是否满足
2. 内存安全：缓冲区溢出、野指针、内存泄漏
3. 并发安全：中断/多任务下的竞态条件
4. 实时性：阻塞调用、死循环、优先级问题
5. 代码风格：命名、注释、可维护性
上下文：代码运行在 [芯片]，[RTOS/裸机] 环境。
格式：按严重程度分级（致命/警告/建议），每条给出位置、问题、修复方案。
[粘贴代码]

3.2.6 Prompt 进阶技巧

上下文管理：长对话如何保持上下文不丢失

核心信息（芯片型号、引脚、时钟）在每轮关键提问中都重申一遍，不要指望 AI 记得上一轮（Anthropic 官方建议：长上下文放开头，具体请求放结尾）；
对话变长后，主动总结目前已确认、待确认清单，让 AI 基于最新状态继续；
规则类信息（约束、禁止项）写进项目级规则文件（如 AGENTS.md 、.trae、rules），每次会话自动注入------这是七家主流工具（Cursor 、Claude Code 、Copilot、 JetBrains、 Cline 、Qoder CN、Trae CN）官方共同推荐的做法。

多轮迭代：第一次不满意如何追问修正

第一次不满意，不要重新问一遍，而是指出具体偏差：你给的是标准库写法，我要求 HAL 库；请基于现有代码重写 USART 部分；
要求 AI 先解释它理解的需求，你确认后再写代码：先要求 AI 输出计划/Spec，审查纠正后再写代码；
编译报错时，把文件路径 + 行号 + 错误信息完整喂回：PhantomRun 实证这是修复率最高的模式。

角色设定：让 AI 扮演严格的导师vs乐于助人的同事的差异

严格的导师：更适合代码审查、方案评审------要求逐条挑错、按严重度分级、不给面子；
乐于助人的同事：更适合学习讲解、方案探讨------要求解释为什么、给替代方案；
关键不在措辞，而在你随后要求它做的事。角色设定要与任务、格式配套。

避免幻觉：如何让 AI 标注不确定的部分

在模板末尾追加兜底句：任何你无法从给定资料确认的硬件参数，明确列出并标注需人工核对，禁止自行补全或编造；
涉及寄存器/引脚，强制要求以厂商官方头文件为准：只依赖上下文中直接提到的事实，不要使用自己的知识；
datasheet 类提取任务，明确：只基于我提供的文本，禁止补充未写内容，无法确定填 null。

提示词保存与管理：用 Trae 建个人 Prompt 库，后面专门演示

推荐用 Trae CN（原豆包 MarsCode）搭建个人 Prompt 库：

新建一个专门的Prompt 库仓库/项目，按场景归档；
把本章 4 类模板存为 .md 文件，每个文件头部写清楚适用场景 + 用法要点；
需要时用 Trae 的 #Rule 手动引用规则文件，或把模板粘贴进对话；
实战中改好的模板回写覆盖，让模板随项目沉淀，这样你就具备大批的数据库。

常见坑与提醒

**Prompt 不是越长越好：**关键信息要精准------芯片型号、引脚、时钟、约束给足即可，无关描述会稀释重点；
**不要一次问太多问题：**拆成多轮对话，一轮聚焦一个问题（尤其调试场景，一次一个假设）；
**AI 生成的代码必须人工审核：**尤其是寄存器配置、引脚复用、时钟分频------烧录前与官方头文件核对；
**模板是起点：**要根据实际情况调整，不要生搬硬套------把你的芯片、引脚、库版本填进模板再使用。
