PCIe Switch Fabric 技术解析

PCIe Switch Fabric

[1. 引言：为什么需要 Fabric](#1. 引言：为什么需要 Fabric)
[2. 核心概念：NT2.0 与 NTB 的关系](#2. 核心概念：NT2.0 与 NTB 的关系)
- [2.1 NTB（Non-Transparent Bridging）基础](#2.1 NTB（Non-Transparent Bridging）基础)
- [2.2 NT2.0：第二代非透明桥接](#2.2 NT2.0：第二代非透明桥接)
[3. 三层地址空间模型：物理域、全局域与本地域](#3. 三层地址空间模型：物理域、全局域与本地域)
- [3.1 物理域（Physical Domain）](#3.1 物理域（Physical Domain）)
- [3.2 全局域（Global Domain）](#3.2 全局域（Global Domain）)
- [3.3 本地域（Local Domain）](#3.3 本地域（Local Domain）)
- [3.4 三层模型的协同](#3.4 三层模型的协同)
[4. Fabric 数据通路详解：Address Trap 与 DLUT 机制](#4. Fabric 数据通路详解：Address Trap 与 DLUT 机制)
- [4.1 Address Trap](#4.1 Address Trap)
- [4.2 DLUT（Domain Lookup Table，域查找表）](#4.2 DLUT（Domain Lookup Table，域查找表）)
- [4.3 Hardware Traps：地址转换的执行者](#4.3 Hardware Traps：地址转换的执行者)
[5. 跨域数据包生命周期：一次完整的 P2P 传输](#5. 跨域数据包生命周期：一次完整的 P2P 传输)
- [5.1 传输前准备（控制面）](#5.1 传输前准备（控制面）)
- [5.2 数据面传输流程](#5.2 数据面传输流程)
- [5.3 关键路径总结](#5.3 关键路径总结)
[6. 管理与控制：SM API 与硬件协同](#6. 管理与控制：SM API 与硬件协同)
- 管理架构
[7. 技术边界与限制](#7. 技术边界与限制)
- [7.1 错误报告缺失](#7.1 错误报告缺失)
- [7.2 配置一致性要求](#7.2 配置一致性要求)
- [7.3 并发安全限制](#7.3 并发安全限制)
[8. 总结](#8. 总结)

1. 引言：为什么需要 Fabric

在传统的 PCIe 架构中，系统被限制为单一的树状拓扑（Root Complex → Switch → Endpoint）。这种结构存在根本性局限：

单主机限制：一个 PCIe 树只能有一个 Root Complex（Host），无法实现多主机对等通信
地址空间冲突：两个独立 Host各自枚举设备时，可能分配相同的地址或 BDF，导致冲突
P2P 壁垒：不同子树间的 Endpoint（EP）无法直接通信，必须经过Host 中转，造成延迟和带宽浪费

Atlas2 Fabric 是 Broadcom 提出的解决方案：通过将多个物理上独立的 Atlas2 交换机互联，形成一个可编程的 PCIe 交换网络。这不仅支持传统的主机-设备通信，更实现了两大突破：

NT2.0 over Fabric： 不同 Host 之间的直接通信（Host-to-Host）

Peer-to-Peer overFabric： 跨交换机的 EP 直接数据交换（如 GPU 间 DMA）

2. 核心概念：NT2.0 与 NTB 的关系

2.1 NTB（Non-Transparent Bridging）基础

NTB 是 PCIe 标准中的一种桥接技术，用于解决多主机互连的根本问题。

在透明桥（Transparent Bridge）中，Host 可以枚举并访问下游所有设备；但在多主机场景下，如果两个 Host 通过透明桥相连，它们会同时尝试枚举对方，导致地址冲突和系统崩溃。

NTB 通过非透明方式解决此问题：

每个 Host 将对方视为一个Endpoint 设备，而非可枚举的桥

每个 Host 拥有独立的地址空间（LocalDomain），彼此隔离

通过特殊的 BAR（Base Address Register）映射和 Doorbell 机制实现受控的数据交换

2.2 NT2.0：第二代非透明桥接

NT2.0 是 Broadcom 在 NTB 基础上的第二代实现，深度集成于 Atlas2 芯片中。与传统 NTB 相比，NT2.0 实现了三大演进：

特性	传统 NTB	NT2.0
拓扑支持	点对点或简单级联	支持多交换机 Fabric 拓扑（Mesh、Dual Tree）
管理接口	简单的寄存器读写	完整的 SM API（System Management API），支持动态配置
功能范围	仅 Host-to-Host	同时支持 Host-to-Host 和跨域 P2P 管理

关键区别：NT2.0 不仅是数据通道，更是管理面代理。在 Atlas2 架构中，NT EP（Non-Transparent Endpoint）是 Host 访问芯片管理功能的入口，Host 通过 NT Driver 发送 SM API 来配置 Fabric 路由（详见第 6 节）。

3. 三层地址空间模型：物理域、全局域与本地域

理解 Atlas2 Fabric 的关键在于其三层的地址空间抽象。这解决了多主机环境下的寻址冲突问题。

3.1 物理域（Physical Domain）

定义： 单个 Atlas2 switch及其直连设备构成的硬件边界。

每个物理域拥有唯一的 Domain ID（如 Domain 1、Domain 2）

对应一个独立的 PCIe 子树，包含 Host Port、Fabric Port 和 Downstream Port

物理上通过 Fabric Link（通常为 Slimline线缆）与其他物理域互联

类比： 物理域如同一座拥有独立行政系统的城市，通过高速公路（Fabric Link）与其他城市相连。

3.2 全局域（Global Domain）

定义： 由 Atlas2 内部 ARM 处理器统一枚举和维护的 跨物理域统一地址空间。

形成过程（Synthetic Mode）：

Atlas2 内部 ARM（mCPU）首先枚举所有下游设备，包括其他switch后的设备

ARM 为每个设备分配全局地址（如3400_0000h）和全局 BDF（如 16:0.0）

构建覆盖所有物理域的合成树（Synthetic Tree），即全局域

关键特性：

**跨域唯一性：**无论设备连接到哪个物理域，其全局地址和 ID 在整个 Fabric 中唯一

P2P 通信基准： EP 间直接通信使用全局地址作为目标

对 Host 透明： Host 操作系统 unaware of 全局域的存在

类比： 全局域如同世界地图，为每个城市（物理域）中的建筑（EP）分配全球唯一的 GPS 坐标。

3.3 本地域（Local Domain）

定义： 单个 Host 操作系统看到的地址空间，是 Host 标准 PCIe 枚举的结果。

形成过程：

ARM 完成全局枚举后，将合成树呈现给 Host
Host 进行标准的系统枚举，形成自己的内存映射
分配本地地址（如 8400_0000h）和本地 BDF（如 3B:00.0）

关键特性：

域内有效：本地地址仅在当前 Host 的地址空间内有效

Host 视角：Host A 认为 GPU1 在 8400_0000h，Host B 认为 GPU2 在 CF00_0000h

边界清晰：Host Port（HP）是本地域与全局域的分界线

**类比：**本地域如同你手机中的城市地图，只显示本地街道，不包含其他城市的地理信息。

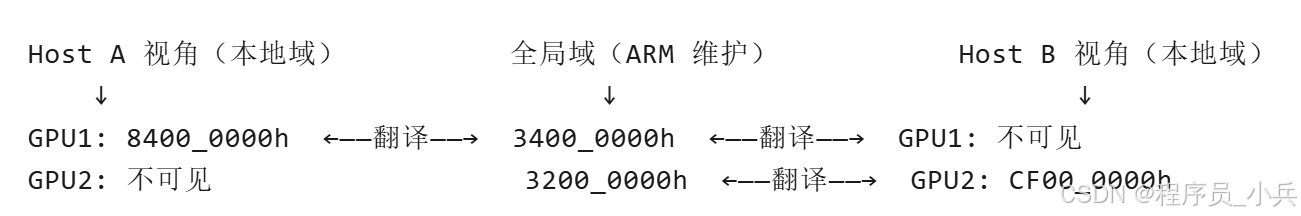

3.4 三层模型的协同

转换机制： 当数据包穿越 Host Port（HP）边界时，Atlas2 内部的Hardware Traps自动完成地址和 ID 的翻译。这个过程对软件完全透明，确保 Host 无需修改操作系统即可工作。

4. Fabric 数据通路详解：Address Trap 与 DLUT 机制

在 Fabric 中，跨域数据包的路由依赖两大硬件表项的协同工作。这是实现 P2P over Fabric 的核心。

4.1 Address Trap

功能定位：P2P 路由的开关， 决定数据包是否允许绕过 Host 直接跨域传输。

技术背景： PCIe 标准定义了 ACS（Access Control Service），默认情况下禁止下游端口（DSP）间的 P2P 路由，强制所有流量经过 Root Complex（Host）。这是为了安全性和一致性考虑，但阻碍了高性能 P2P 应用。

工作机制：

表项结构：每个 DSP 端口维护一组 Address Trap 表项，记录允许 P2P 的地址范围
匹配动作：当 DSP 收到数据包时，检查目标地址是否命中 Trap 表项
1. 命中：数据包被重定向到 Fabric Port，绕过 Host
2. 未命中：按默认路径发往 Host（或根据 ACS 规则丢弃）

配置特性 （通过 SM API）：

Station/Index 定位：每个 Trap 通过"站点（端口号）+ 索引"唯一标识

重叠检测：添加时硬件检查地址范围是否重叠，防止路由歧义

权限控制：只有用户添加的 Trap 可删除，系统默认 Trap 不可修改

关键限制： 没有 Address Trap，P2P 路由永远被禁用。

4.2 DLUT（Domain Lookup Table，域查找表）

功能定位：跨域路由的地图， 决定数据包应该通过哪个 Fabric Port 发送到目标 Domain。

工作机制：

查询逻辑：当数据包需要跨域时，DLUT 根据目标 Domain ID 查询对应的出口 Fabric Port 编号
与 Choice 寄存器配合：每个 Station（端口）的 Choice 寄存器选择该端口关联的 Fabric Port，实现灵活的路径选择

4.3 Hardware Traps：地址转换的执行者

功能定位：在 Host Port 边界执行地址和 ID 的自动翻译。

转换内容：

地址转换：Local Address ↔ Global Address（如 8400_0000h ↔ 3400_0000h）

ID转换：Local BDF ↔ Global BDF（如 3B:00.0 ↔ 16:0.0）

执行时机：

数据包从 Host 进入 Fabric（Local → Global）

数据包从 Fabric 到达 Host（Global → Local）

纯 P2P 流量（EP 到 EP）通常只需 ID 转换，地址保持全局一致

5. 跨域数据包生命周期：一次完整的 P2P 传输

以 GPU1（Domain 1, Port 32）向 GPU2（Domain 2, Port 48）发起 DMA 写操作为例，详解数据包的完整旅程。

5.1 传输前准备（控制面）

Host 通过 SM API 完成以下配置：

配置 Address Trap：在 SW0 的 Port 32 上添加表项，允许目标地址 3200_0000h（GPU2 的 BAR0）的 P2P 流量
配置 DLUT：在 SW0 上设置 Domain 2 → Port 28 的映射；在 SW1 上设置 Domain 1 → Port 28 的映射（双向）

5.2 数据面传输流程

第一步：发起与入口检查

GPU1 生成 TLP 包，目标地址为全局地址 3200_0000h

数据包进入 SW0 的 Port 32（DSP）

Address Trap 检查：命中 GPU2 地址范围 → 触发 P2P 路由，绕过 Host A

第二步：路由决策

SW0 查询 DLUT：目标 Domain 2 → 出口为 Port 28（Fabric Port）

数据包被导向 Fabric Port，准备跨域

第三步：跨域传输与地址转换

数据包通过 Slimline 线缆到达 SW1 的 Port 28

硬件陷阱转换：在边界处完成必要的地址/ID 翻译（确保 Host B 的地址空间一致性）

第四步：出口投递

SW1 识别目标地址 3200_0000h 属于本地 Domain 2

内部交换矩阵将数据包导向 Port 48

数据包到达 GPU2，完成传输

全程无需 Host 介入： Host A 和 Host B 的 CPU 不参与数据搬运，实现了真正的硬件级 P2P。

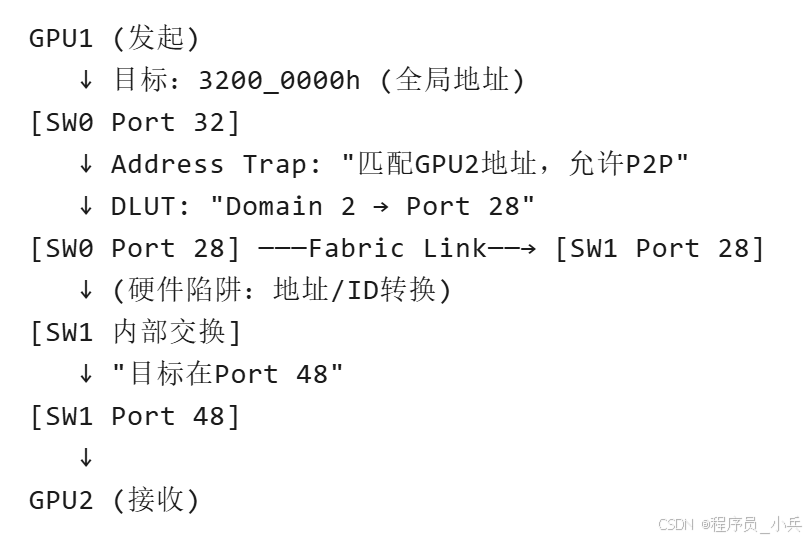

5.3 关键路径总结

6. 管理与控制：SM API 与硬件协同

管理架构

Fabric 的可编程性通过 SM API（System Management API）实现，提供 Inband 和 OOB 两种管理通道。

Inband 路径：

Host 上的客户应用通过 NT Driver 发送 SM API

NT Driver 提供透传机制，不解析 API 内容

数据包通过 NT EP 到达 Atlas2 内部的 SM API Handler

最终由硬件写入 Address Trap 和 DLUT 表项

OOB 路径：

BMC 通过 I2C 连接 Atlas2

使用 Scrutinylib（SL API）封装 SM API

适合带外管理，无需 Host操作系统参与

7. 技术边界与限制

7.1 错误报告缺失

Link Up/Down 事件：Fabric Link 的状态变化不会上报给 Host

AER（Advanced Error Reporting）：跨域传输中的 PCIe 错误无法透传，排障困难

7.2 配置一致性要求

资源变更需重配：如果系统重新分配了 GPU 的 BAR 地址，必须重新编程对应的 Address Trap 和 DLUT

无自动发现：Atlas2 无法自动检测对端 Domain 的 Bus 号配置，必须由软件确保输入参数正确

7.3 并发安全限制

内存请求在途风险：添加/删除 Address Trap 时，如果目标地址范围内有未完成的内存请求，可能导致乱序执行或数据不一致

操作原子性：必须确保配置时目标地址范围无活动流量

8. 总结

Atlas2 Fabric 通过三层抽象（物理域/全局域/本地域）和两大机制（Address Trap/DLUT），将传统的 PCIe 树状结构扩展为可编程的多主机交换网络。

核心价值：

NT2.0 解决了多主机互连的地址隔离问题，实现了 Host-to-Host 通信
P2P over Fabric 打破了子树边界，使 GPU 等高性能设备能够跨交换机直接 DMA，绕过了 Host 瓶颈
SM API 提供了灵活的控制面，支持动态配置路由规则

技术本质： 这是在 PCIe 物理层之上叠加了网络层路由功能（类似以太网的 VLAN 和路由表），通过硬件加速的地址转换（Hardware Traps）实现高效转发。虽然引入了网络的概念（Domain、路由表、拓扑），但底层传输仍是标准的 PCIe TLP，保留了 PCIe 的可靠性和性能特征。

这种架构特别适合 GPU 集群、分布式存储等需要大规模 P2P 通信的场景，在保持 PCIe 生态兼容的同时，实现了类似 InfiniBand 的交换能力。
