心脏辅助装置的研发长期依赖笨重的模拟循环系统，或需要另一只动物供血支持的离体心脏。一套基于 CompactRIO 与 LabVIEW 的系统，把"实时血流模型加物理机械心脏"接成闭环，让测试可以在桌面上连续跑下去。

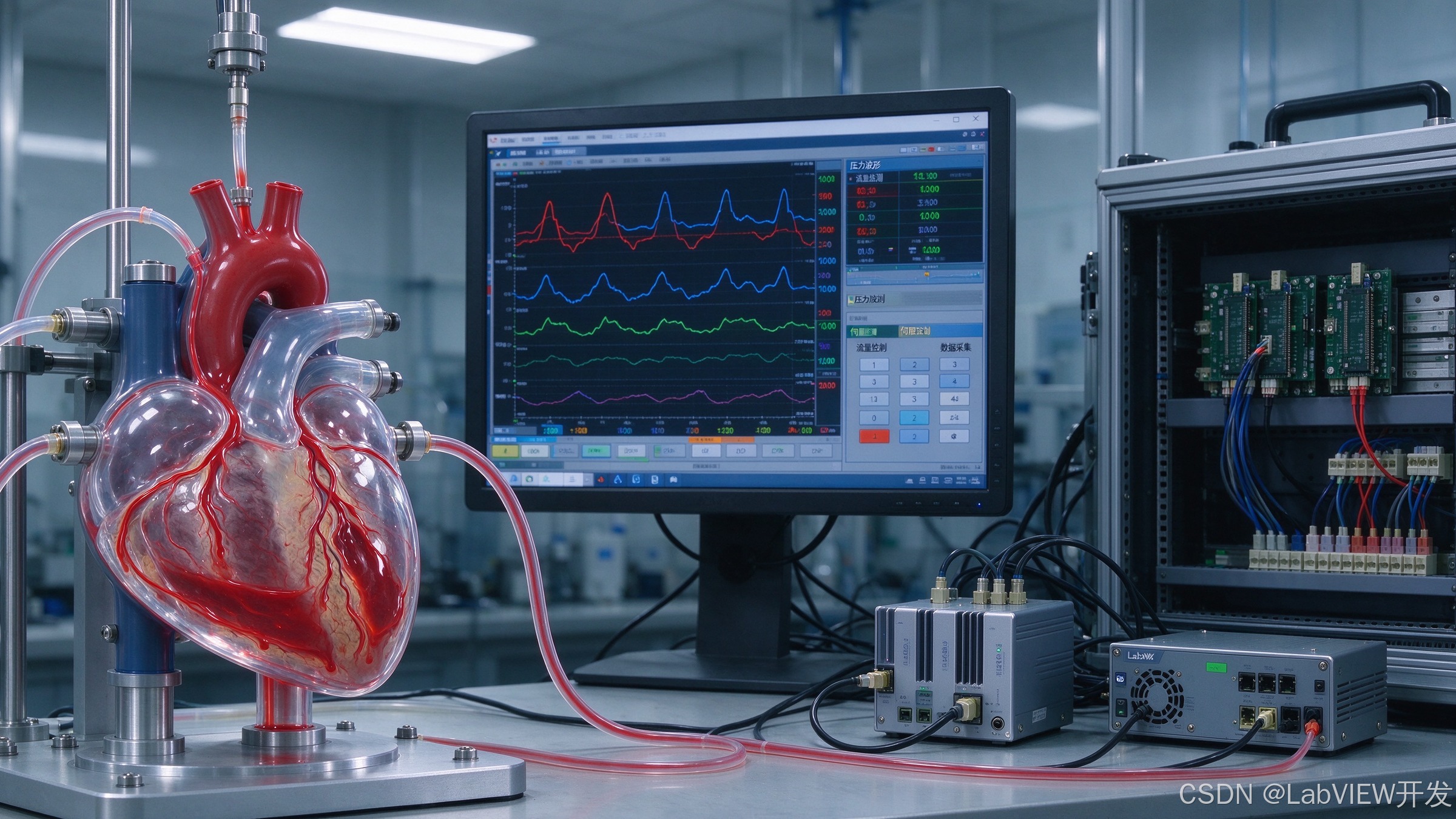

机械心脏模拟器与实时血流模型闭环，LabVIEW 界面监测压力与流量波形
01 挑战：想验证一个装置，先得有一颗"能反复用"的心
心脏病在发达国家占了近一半的死亡原因。心脏移植至今仍是最有效的治疗手段，但供体器官的缺口远远大于供给------这个矛盾，正是机械心脏辅助装置存在的全部理由。
有一类新型装置的思路是"人工肌肉包裹"：用一个可压缩的装置包住心室外表面，与原生心律同步地施加压缩力，像挤海绵一样辅助衰弱的心肌，从而提升病心的输出能力。
但要验证这类装置，会遇到一个尴尬的问题：怎么测？
传统有两条路，但都不理想：
- 笨重的机械模拟循环系统------体积大、可重构性差，想换个"病人"几乎等于重做一套；
- 离体心脏------需要另一只动物的血流做代谢支持，伦理与成本压力都很大。
更关键的是机理问题：辅助装置与心脏表面的相互作用，恰恰取决于一些很难建模的物理特性 ，比如回程间隙和非线性摩擦。这意味着光有软件仿真不够------必须有一个真实的物理对象，能把装置装上去、真实地测出它的压缩作用。
02 方案：把软件血流模型和真实机械心脏接成一个闭环
这套方案的核心思路是硬件在环（HIL）仿真：用软件模拟系统中的一部分，再把需要测试的真实物理部件接进这个环路。
对应到心脏上，就是一个物理机械心脏，运行在一个软件血流模型的闭环里。两者之间的反馈回路，用来评估装置植入体内后，其物理辅助作用究竟如何影响心脏与血流。
机械心脏怎么造？ 它的形状由两条可修改的半圆形屈曲弹簧钢条定义，两端用可调边界条件固定。通过单独改变钢条的机械属性（比如厚度），还能调整心脏圆周方向上的局部刚度。外面再包一层薄的弹性蒙皮，作为安装辅助装置的界面。
怎么让它跳？ 两台线性执行器周期性弯曲钢条，模拟左右心室的动态。执行器的运动由 FPGA 上以 40 kHz 运行的 PID 算法控制，定位精度和实时性都在这块芯片上保证。
关键的一步在这里 ：PID 的位置指令来自血流模型中心脏容积的变化。也就是说，软件模型算出的容积一变，物理心脏立刻跟着动------物理心脏与仿真心脏始终保持同步，这是整个闭环成立的前提。
怎么测辅助效果？ 四个共形压力传感器等间隔布置在机械心脏周围，采集辅助装置施加压缩力时的数据。这些信号以 50 kHz 采集 ，先在 FPGA 上做平均以降低噪声 ，再通过 DMA FIFO 传给运行在 CompactRIO 控制器上的实时模型。
另外还有个容易被忽略的细节：钢条要匹配参考心脏模型的轮廓，靠的是一套用 LabVIEW 视觉程序 开发的定制工具来确定所需的边界条件。机器视觉在这里不是用来做检测的，而是用来做建模与标定的。
03 为什么选 CompactRIO
这类测试对平台的要求比较特殊，判断标准很直接：
- 要能独立运行。 测试需要长时间连续进行，传统 PC 方案撑不住------而 CompactRIO 是一个坚固、可靠、可独立工作的平台；
- 要够快。 40 kHz 的 PID 和 50 kHz 的采集降噪都必须放在 FPGA 上，实时处理器负责跑血流模型，分工清晰，互不拖累；
- 要可重构。 模拟器需要能在物理和血流动力学层面复现不同的患者群体、不同的疾病状态、不同的动物模型。可重构性直接决定了它能替代多少动物实验。
04 结果
- 建立了一套可重构的体外 HIL 测试环境，把物理机械心脏与循环血流模型接成闭环，在物理和血流动力学层面复现体内模型；
- 辅助装置的压缩作用可以被直接、连续地测量，而不再依赖离体心脏或大型模拟循环系统；
- 为原型装置的长时间试验 提供了条件，同时能给出装置对生理影响的定量信息，显著减少了对动物实验的依赖。
05 这类项目能给我们什么启示
"难建模的部分"就该用真实硬件补上
回程间隙、非线性摩擦这类特性，仿真永远算不准。HIL 的价值就是把这类部件留在物理世界里，其余部分交给软件。
FPGA 和实时处理器要分工，别硬塞在一起这台模拟器的分工很典型：FPGA 扛 40 kHz 的 PID 和 50 kHz 的采集降噪，实时处理器跑血流模型。各司其职，系统才稳。
医疗与科研设备，长时间稳定运行是硬指标能不能连续跑几天，决定了这套系统是"演示"还是"工具"。选平台时，这一点的优先级要放高。
视觉不一定只用于检测这个项目里，LabVIEW 视觉被用来确定钢条的边界条件------机器视觉同样可以是建模与标定的工具。
06 写在最后
医疗设备与科研装置的测试台架，往往比产品本身更难做：既要还原真实工况，又要能反复、安全、长时间地跑。 而 HIL 这个思路本身是通用的------把难建模的部件留在物理世界，把其余部分交给实时软件，这套方法在电机、电源、车辆、液压系统的测试上同样成立。
