引言

前几篇把灯点亮了、把按键读回来了，有一个问题：芯片里的 CPU 和那些外设，到底是被什么推着跑的？为什么同样是这块板子，时钟配好了能跑到 72 MHz，配不好就只能用默认的低频率？

答案是时钟。STM32F103 标称的 72 MHz 不是天上掉下来的，它是从一颗 8 MHz 的晶振出发，经过倍频、分频，一路分发到每个外设手里的。这棵分发网络在手册里画成一棵树，所以叫时钟树，而管着这棵树的外设叫 RCC（Reset and Clock Control，复位和时钟控制）。

一、节拍器

CPU 看起来什么都能干，但它自己不会主动干活。取指令、分析指令、执行指令，每一步都要有人喊拍子，喊拍子的就是时钟。

时钟信号的本质是个方波：电压按固定周期在高电平和低电平之间来回跳。部件们在脉冲到来的瞬间动一下，其余时间原地待命。方波越密，一秒内动的次数越多，跑得越快；方波越疏，节奏越慢。

把 CPU 换成串口、I2C（Inter-Integrated Circuit，两线制的板级通信总线）也一样：串口收到一个脉冲发一个字节，I2C 收到一个脉冲传一次数据。整颗芯片都在等同一样东西，就是脉冲。所以「主频 72 MHz」翻译过来就是：一秒里有 7200 万个脉冲在催它干活。

麻烦在于，片上每个部件要的节奏还不一样。CPU 要最快的；看门狗一秒数一次就够；RTC 更慢，它计的是秒。怎么用尽量少的电路，喂出这么多不同频率的脉冲？时钟树就是这道题的答案。

二、控制成本

2.1 一笔成本账

一颗 STM32F103ZET6 里挂着几十个片上外设，GPIO（General Purpose Input/Output，通用输入输出）、定时器、串口、I2C、SPI（Serial Peripheral Interface，串行外设接口）都在其列，但一块具体的板子往往只用得上其中一小部分。要是所有外设永远接着时钟，没人用的也在被脉冲一遍遍空催，电就白烧了。功耗高，供电和散热的水准就得跟着抬，产品成本上去了，市场竞争力就下来了。

2.2 与门

设计者的解法是让时钟进外设之前先过一道闸。电路上这道闸就是一个与门：时钟一路、使能信号一路，两路都有效，脉冲才放行；使能一断，外设这边彻底安静。

text 复制代码

            +-------+
时钟源 -----+  AND  +----- 外设的时钟输入
            +---^---+
                |
使能位 ---------+

所谓「使能外设时钟」，本质就是把这颗与门的闸抬起来。用哪个外设就开哪个的闸，不用的全部关着，功耗和自由度两头都占了。

2.3 未使能时的读数

注意：当外设时钟没有启用时，软件读它的寄存器，返回的数值始终是 0x0。

忘了开时钟就去操作外设，读回来的全是 0，写进去的也不生效。外设看起来「坏了」「失联了」，其实只是闸没开。很多「怎么写都没反应」的怪问题，原因就是这个。

三、时钟树

3.1 全图与三个部分

时钟要有源，要能变出不同频率，还要能逐个开关。STM32 把这整套东西画成一张图，就是时钟树。

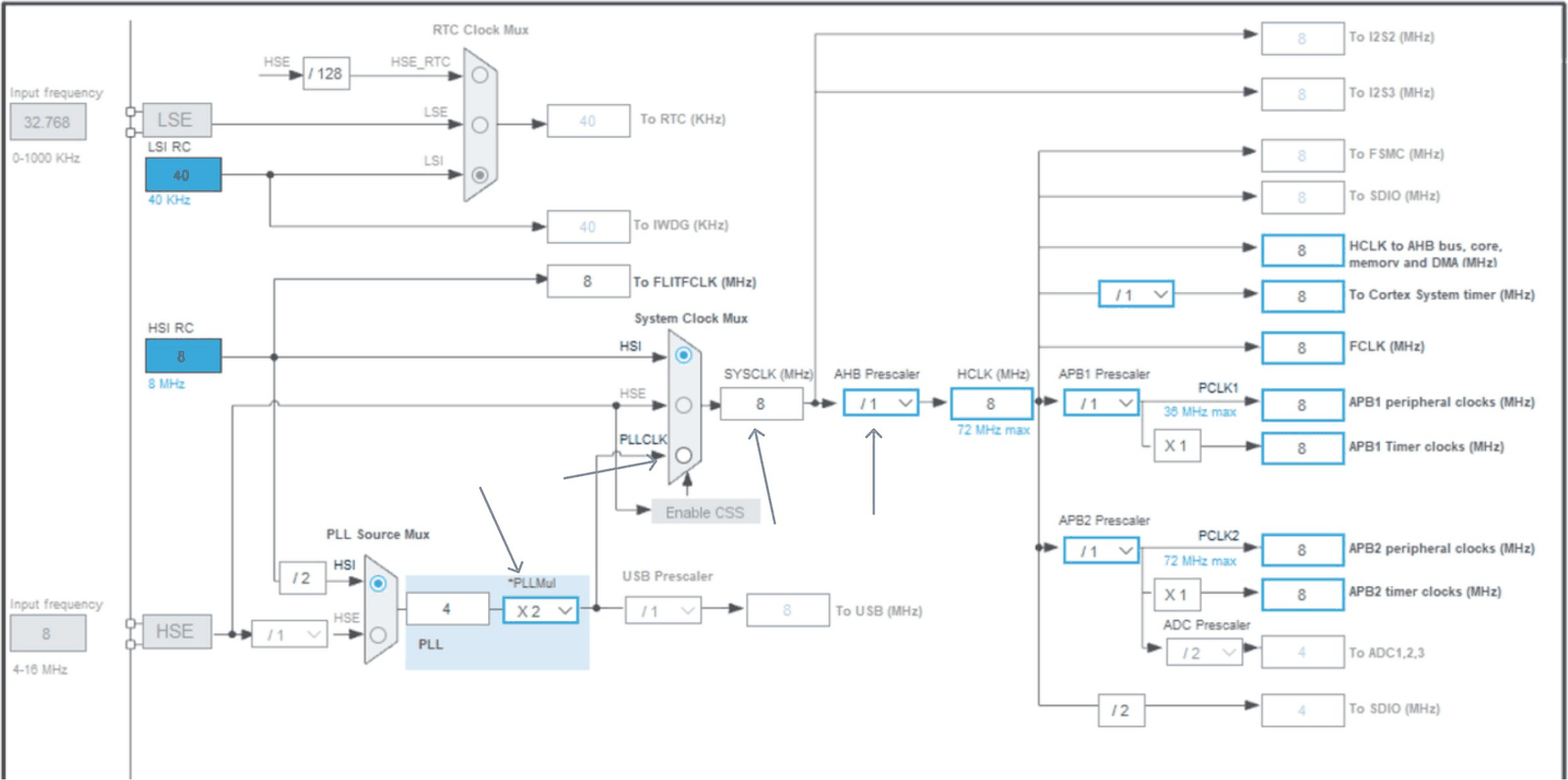

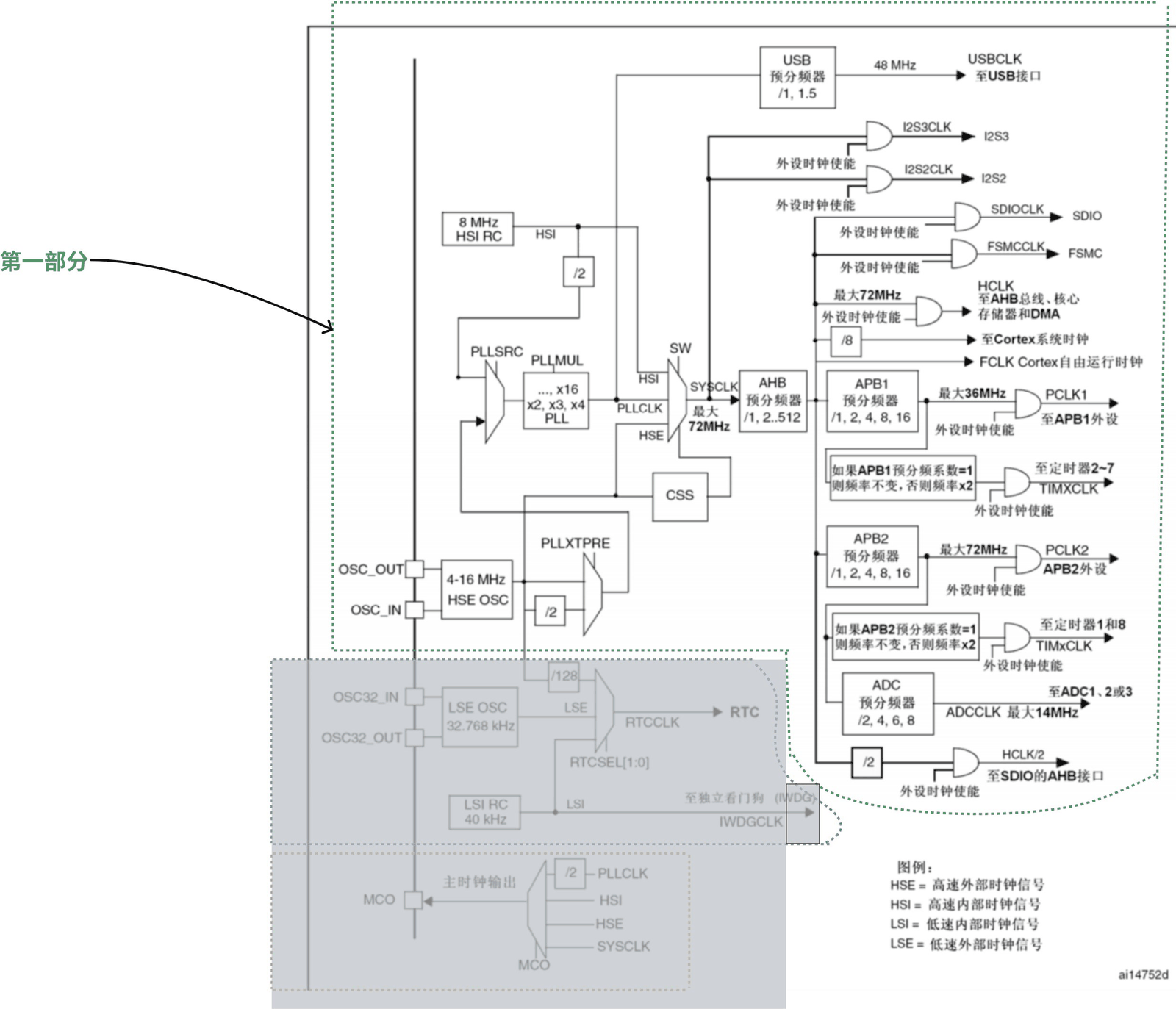

整张图看着密密麻麻，按频率高低其实能切成三块：右上一大块是高频区，驱动 CPU、内存和绝大多数片上外设，是日常开发真正打交道的主体；左下一块是低频区，喂 RTC 和独立看门狗这两个慢节奏设备；剩下一个小角是时钟输出，把内部时钟引出芯片给别人用。

3.2 树根、树干与树叶

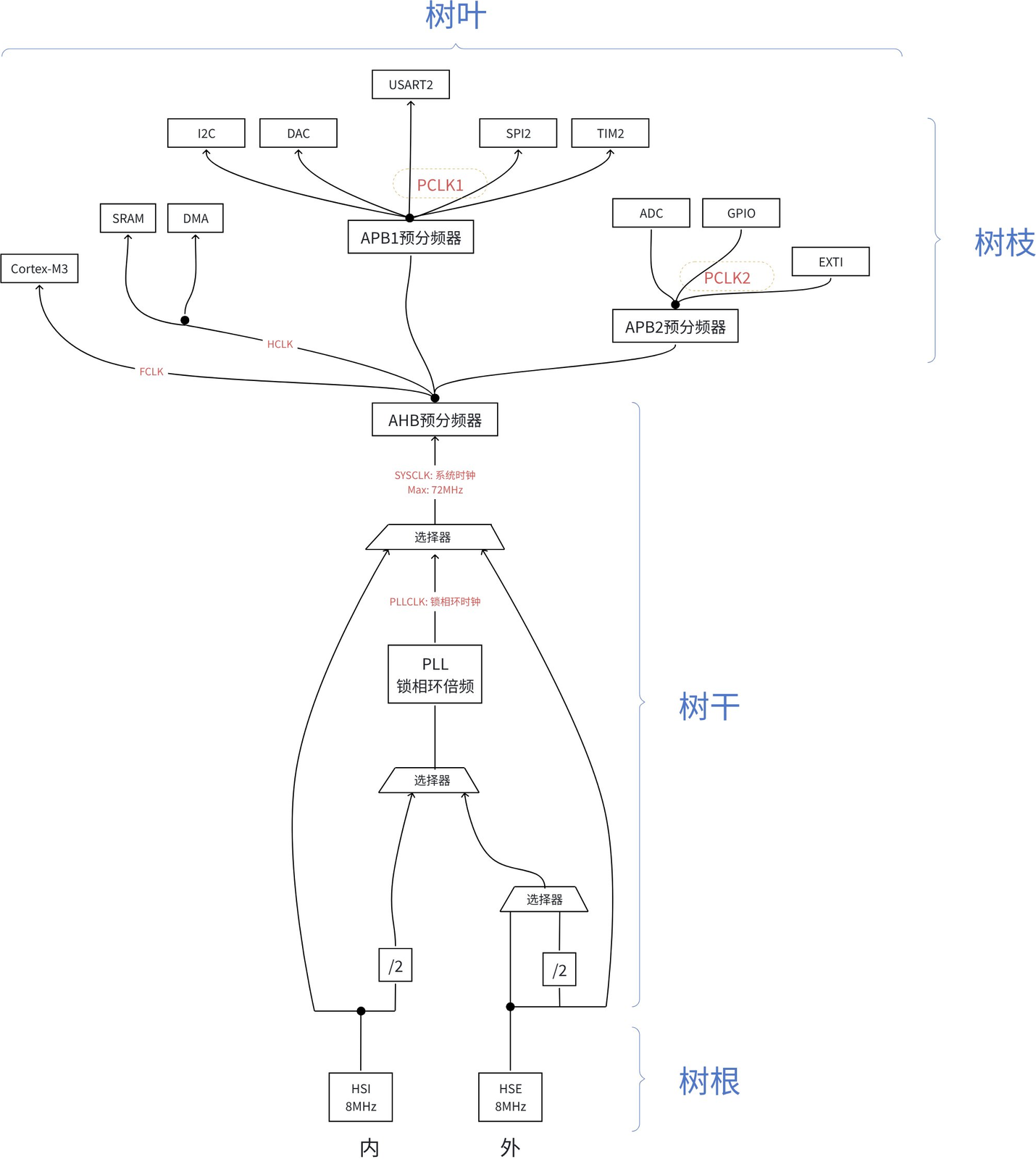

这棵树有根有干有叶。

树根是时钟的发生源，内外各一套；树干负责倍频和选择，决定系统时钟跑多快；树枝是一级级分频器，把主干频率摊到各条总线；树叶就是一个个具体外设，每片叶子上还挂着自己的开关。后面三节就顺着树的结构走：先选树根，再理树干，最后开树叶。

四、时钟源

4.1 四个原始时钟源

STM32F103 提供四个「原始时钟来源」，两内两外：

简称	全称	来源	频率	特点
`HSI`	High Speed Internal	内部 RC 振荡器	8 MHz	上电即用，精度一般
`HSE`	High Speed External	外部晶振	4~16 MHz，板载 8 MHz	精度高，要等起振
`LSI`	Low Speed Internal	内部 RC 振荡器	40 kHz	喂独立看门狗
`LSE`	Low Speed External	外部晶振	32.768 kHz	精度高，给 RTC 计秒

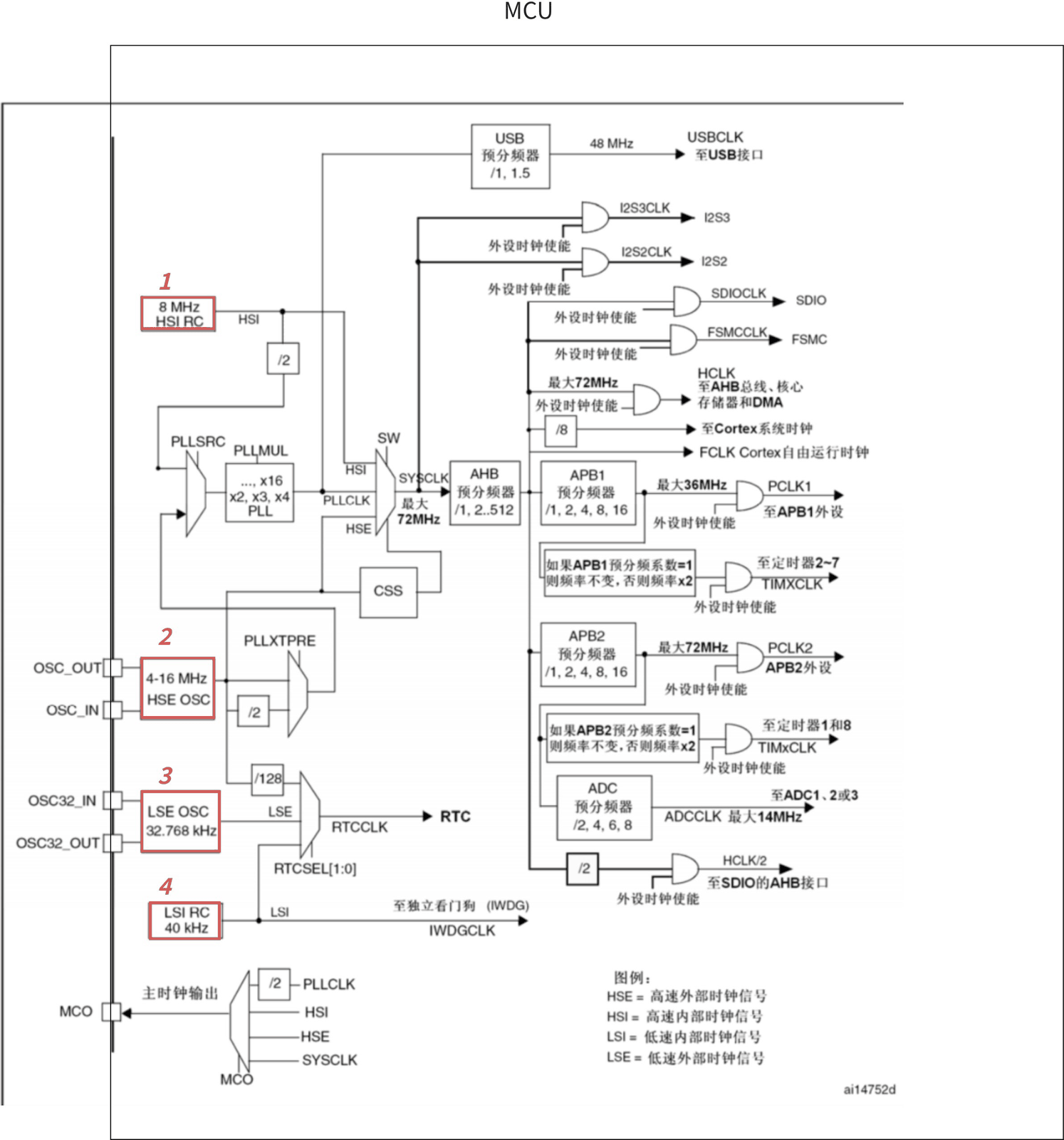

在时钟树全图上，它们就是被标出来的那四块：

RC 振荡器靠电阻电容的充放电产生振荡，成本低、说开就开，但频率会随温度和电压漂；外部晶振是石英的，稳得多，代价是占引脚、要等起振。高速这对恰好一内一外，低速这对也是。正经项目的主时钟用 HSE 图它稳，看门狗和 RTC 用低速那对，够用就好。

4.2 时钟的默认

芯片刚上电、一行代码都没跑的时候，系统时钟就是 HSI。证据写在 RCC_CR 的复位值里：0x0000 0083。低位拆开正好是 HSION（使能）和 HSIRDY（就绪）两位都为 1，也就是硬件设计成上电就把内部 8 MHz 振荡器开起来、等它稳定。

HSI 是内部 RC，不依赖任何外部电路，晶振焊没焊、焊得好不好都不影响它，所以芯片永远能靠它先转起来。后来把时钟切到更高频率是软件的事，但起步那一刻，是 HSI 在推着 CPU 跑。

它还能校准：RCC_CR 里有校准位，出厂值自动加载，默认能校到 8 MHz ±1% 左右；校准值每加一档，频率大约变 40 kHz。但再校也是 RC，跟石英晶振的稳定度没得比，这也是正经项目要把主时钟切到 HSE 的原因。

4.3 倍频器 PLL

严格数的话时钟源是四个，但树上还有个绕不开的角色：PLL（Phase Locked Loop，锁相环）。它自己不产生脉冲，而是把已有时钟「乘」出一个更高的频率，输出叫 PLLCLK，习惯上也算作一路时钟源。

它的输入可以二选一，由 PLLSRC 位决定：选 0 用 HSI 除以 2（4 MHz），选 1 用 HSE，还可以先经 PLLXTPRE 除 2 再进来。倍多少由 PLLMUL 位段决定，2 倍到 16 倍任选。注意：PLL 输出不得超过 72 MHz。

PLL 输入	输入频率	顶格输出
`HSI` ÷ 2	4 MHz	4 × 16 = 64 MHz
`HSE` 直入	8 MHz（板载）	8 × 9 = 72 MHz

这就解释了一个奇怪的现象：为什么用 HSI 当源头，系统最快只能到 64 MHz？4 × 16 就是 64，倍频系数到 16 就封顶了。

4.4 32.768 kHz 的由来

LSE 的频率看着别扭，其实是精心挑的：32768 正好是 2 的 15 次方。二进制分频器做「除以 2」最顺手，一条 15 级的分频链除到底，正好一秒一个脉冲。RTC 要的就是一秒一格的秒针，所以这颗晶振几乎是量身定做，钟表行业用了几十年，便宜又准。

五、倍频与分频

5.1 共享源头

树根只有一两个，树叶却有几十片，频率需求各不相同，中间全靠倍频和分频变花样。

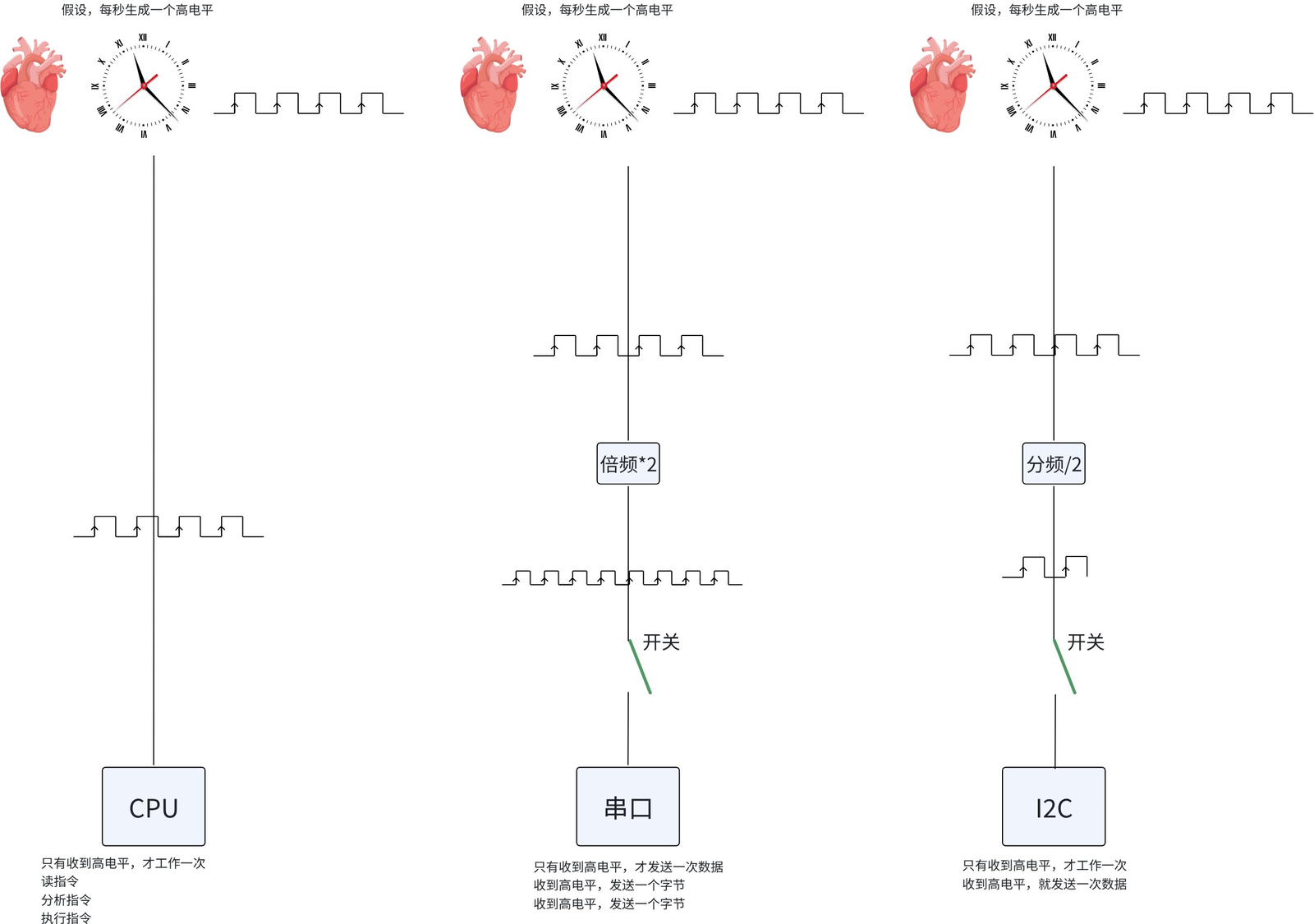

倍频是把一个周期拆成 n 个，频率乘 n；分频反过来，n 个周期并成一个，频率除以 n。图里同一条 8 MHz 的源，串口那边 ×2 后节奏翻倍，I2C 那边 ÷2 后节奏减半，各取所需。

5.2 72 MHz 的来路

从晶振到各条总线，每一级拆开看：

级	位段与配置	动作	输出频率
晶振	无	产生原始脉冲	`HSE` 8 MHz
PLL	`PLLSRC=1`、`PLLMUL` 配 9 倍	8 × 9	`PLLCLK` 72 MHz
系统时钟	`SW=10`	选中 PLL	`SYSCLK` 72 MHz
AHB	`HPRE` 不分频	72 ÷ 1	`HCLK` 72 MHz
APB1	`PPRE1` ÷ 2	72 ÷ 2	`PCLK1` 36 MHz
APB2	`PPRE2` 不分频	72 ÷ 1	`PCLK2` 72 MHz

这张表就是时钟树高频区的主干道：8 MHz 进门，PLL 乘 9 顶到 72 MHz，再由 AHB 摊给两条外设总线。APB1 有一条硬规定，手册原话是「软件必须保证 APB1 时钟频率不超过 36 MHz」，所以它至少得除 2。

AHB（Advanced High-performance Bus，高性能总线）跑高速成员，APB（Advanced Peripheral Bus，外设总线）专门挂外设，APB1 和 APB2 是它的两个档位。SYSCLK 是系统时钟，全芯片的根；HCLK 是 AHB 总线时钟，CPU、内存、DMA（Direct Memory Access，直接内存访问）挂在这条上；PCLK1、PCLK2 分别是 APB1、APB2 两条外设总线的时钟。CPU 内核还有个自由运行的 FCLK，一般与 HCLK 同频，不用特别操心。另外 Cortex 内核里的系统节拍定时器 SysTick，还可以选 HCLK 除以 8 当外部时钟，做精确延时的时候用得上。

5.3 三个特殊分频

定时器时钟会偷偷乘 2。 手册有条规则：APB 分频系数为 1 时，定时器时钟等于总线频率；分频系数不是 1 时，定时器时钟等于总线频率的 2 倍。上一节的配置里 APB1 除 2 得 36 MHz，挂在它下面的 TIM2 到 TIM7 拿到的是 36 × 2 = 72 MHz；APB2 没分频，TIM1 和 TIM8 直接拿 72 MHz。也就是说不管挂在哪条总线，定时器最后拿到的都是 72 MHz，硬件替你把频率补齐了。不知道这条的话，算定时周期一定会算错。

总线	本篇分频	总线频率	定时器实际时钟
APB1	÷ 2	36 MHz	36 × 2 = 72 MHz
APB2	÷ 1	72 MHz	72 × 1 = 72 MHz

USB 的 48 MHz 是除 1.5 除出来的。 USB（Universal Serial Bus，通用串行总线）全速设备要 48 MHz，可主干线上没有这个数（72 ÷ 2 是 36，72 ÷ 1 是 72）。硬件给 USB 单独留了个预分频器 USBPRE：72 ÷ 1.5 = 48，正好。手册还特别提醒，这个位要在使能 USB 时钟之前配好。

ADC 的时钟上限是 14 MHz。 ADC（Analog-to-Digital Converter，模数转换器）挂在 APB2 上，但有专门的预分频器 ADCPRE，从 PCLK2 里除 2、4、6、8 取一路。72 ÷ 2 = 36、72 ÷ 4 = 18，都超了 14 MHz 的上限，主频跑满时只能选 ÷ 6（12 MHz）或 ÷ 8（9 MHz）。分频档位摆在那，不代表每一档都能用。

5.4 MCO 时钟输出

时钟树还有个对外的小窗口：MCO（Microcontroller Clock Output，微控制器时钟输出），把内部选中的时钟直接送到一个 GPIO 引脚上，给片外设备当节奏，或者接示波器量一下，验证配置到底对没对。可选的源有 SYSCLK、HSI、HSE 和 PLL 二分频四种，靠 MCO[2:0] 三个位选。要留意的只有引脚的物理极限：输出不得超过 50 MHz，这是 I/O 口的速度上限，不是时钟树的。

六、外设使能

6.1 一排时钟开关

前面说每个外设的时钟都过一道与门，那这些与门的使能端接在哪？答案是几个专门的寄存器。它们就是一排开关的集合：每一位管一个外设的时钟，写 1 闭合、写 0 断开。

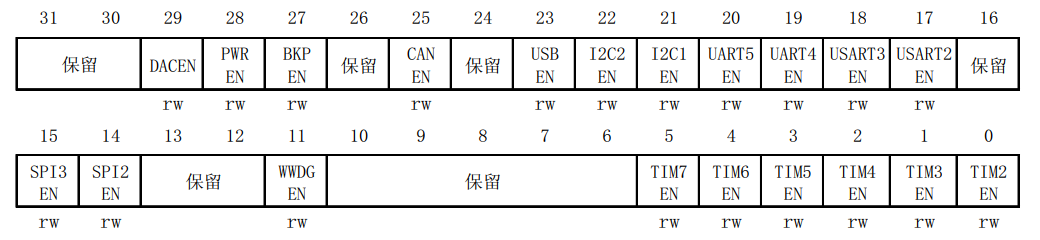

看 RCC_APB1ENR 的位分布，每一位都写着一个外设的名字：TIM2EN、TIM3EN、SPI2EN、I2C1EN......想让谁收到时钟脉冲，就把对应位写成 1。前面点灯代码里的 __HAL_RCC_GPIOx_CLK_ENABLE，本质上就是在往这类寄存器的某一位写 1。

6.2 APB1 与 APB2 的外设归属

哪些外设挂 APB1、哪些挂 APB2，从两个使能寄存器的位分布就能读全：

总线	挂载的外设
APB2（最高 72 MHz）	`GPIOA` 到 `GPIOG`、`AFIO`、`USART1`、`SPI1`、`TIM1`、`TIM8`、`ADC1`/`ADC2`/`ADC3`
APB1（最高 36 MHz）	`TIM2` 到 `TIM7`、`USART2`/`USART3`、`UART4`/`UART5`、`I2C1`/`I2C2`、`SPI2`/`SPI3`、`USB`、`CAN`、`DAC`、`PWR`、`BKP`、`WWDG`

跟速度相关的都往 APB2 挤，GPIO、高速串口、高速定时器、ADC 都在；慢速通信和电源管理类的外设留在 APB1。以后拿到一个新外设，先查它挂在哪条总线，时钟使能位就在对应的寄存器里。

表里几个眼生的：AFIO 是复用功能 IO，管引脚的第二职业；CAN 是车载总线；DAC 是数模转换器；WWDG 是窗口看门狗，与独立看门狗相对；PWR 和 BKP 分别是电源控制和备份接口，第八节备份域还会见到它们。

在 ZET6 这类大容量型号上，APB1 的定时器是 TIM2 到 TIM7 一共六个，不是只有 TIM2 到 TIM4。手册的位图里 TIM5EN、TIM6EN、TIM7EN 都在，别按只有三个来配。

6.3 RCC 的位置与寄存器

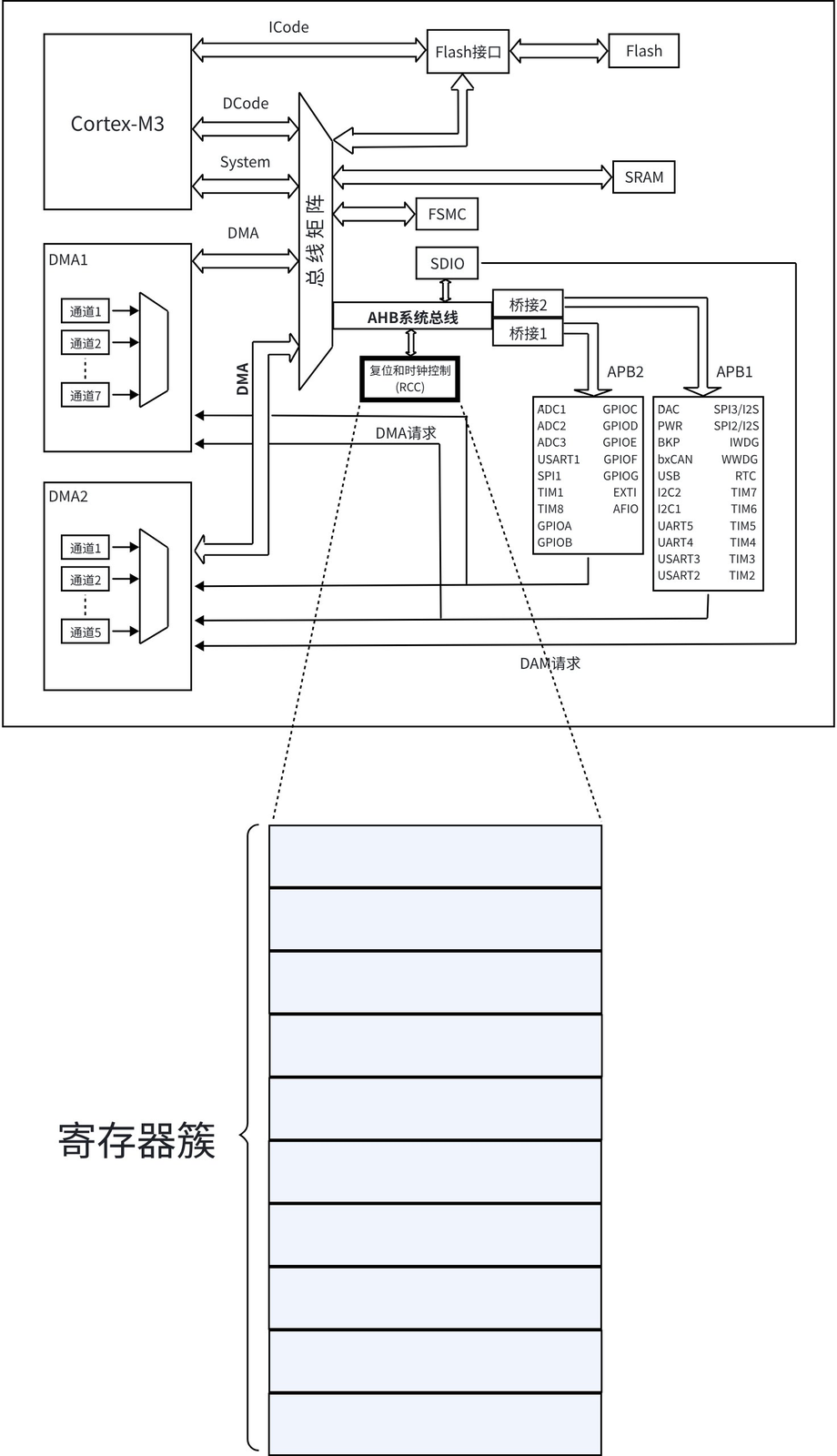

RCC 就是这整棵树的物业管理处：它自己挂在 AHB 总线上，手里握着全树所有选择器、分频器和与门的开关。

它名下的寄存器一共八个，各管一摊：

寄存器	管什么
`RCC_CR`	四个时钟源的开关与就绪标志、PLL 开关、CSS 开关
`RCC_CFGR`	分频倍频系数、系统时钟切换、MCO、ADC 与 USB 预分频
`RCC_CIR`	时钟相关中断的使能与标志
`RCC_AHBENR`	AHB 外设时钟使能（`DMA`、FSMC、CRC 这些）
`RCC_APB2ENR`	APB2 外设时钟使能
`RCC_APB1ENR`	APB1 外设时钟使能
`RCC_BDCR`	备份域：LSE 与 RTC 的开关、备份域复位
`RCC_CSR`	复位原因记录、LSI 开关

RCC_AHBENR 的复位值是 0x0000 0014，不是 0。拆开正好是 SRAMEN（SRAM 接口）和 FLITFEN（闪存接口）两位默认为 1；反过来，DMA、CRC（循环冗余校验）、FSMC（外部存储器控制器）这些的时钟默认全是关的。

七、 HSE 的保命机制 CSS

树根有两棵，只挑一棵用就有个隐患：万一它停了呢？高温、线路老化、晶振虚焊，任何一样都能让 HSE 突然没了输出。而 HSE 一停，PLL 跟着断，CPU 和全部外设瞬间停摆，设备就死在那了。

CSS（Clock Security System，时钟安全系统）就是为这一刻准备的。它平时盯着 HSE，一旦检测到失效，硬件立刻做三件事：关掉 HSE 和 PLL、把系统时钟强制切回 HSI 的 8 MHz、产生一个 NMI（Non-Maskable Interrupt，不可屏蔽中断）通知软件来收拾残局。整个过程不需要软件参与，等软件收到中断时，芯片已经在 8 MHz 上活着了。

NMI 是一类不能被屏蔽的中断。普通中断可以因为优先级或关中断被暂时拦住，它不行，所以系统级的急事交给它正合适。

注意这个保护是单向的：只有 HSE 挂了会自动切 HSI，反过来 HSI 挂了没有切 HSE 的机制，规格里根本不存在「HSI 失效检测」这回事。工业设备里这套机制很常见：主时钟出事，系统至少能以低频率活着，把故障上报出去或者安全停机，而不是直接失控。

八、 RTC 与看门狗的低速时钟

8.1 两个慢节奏计数器

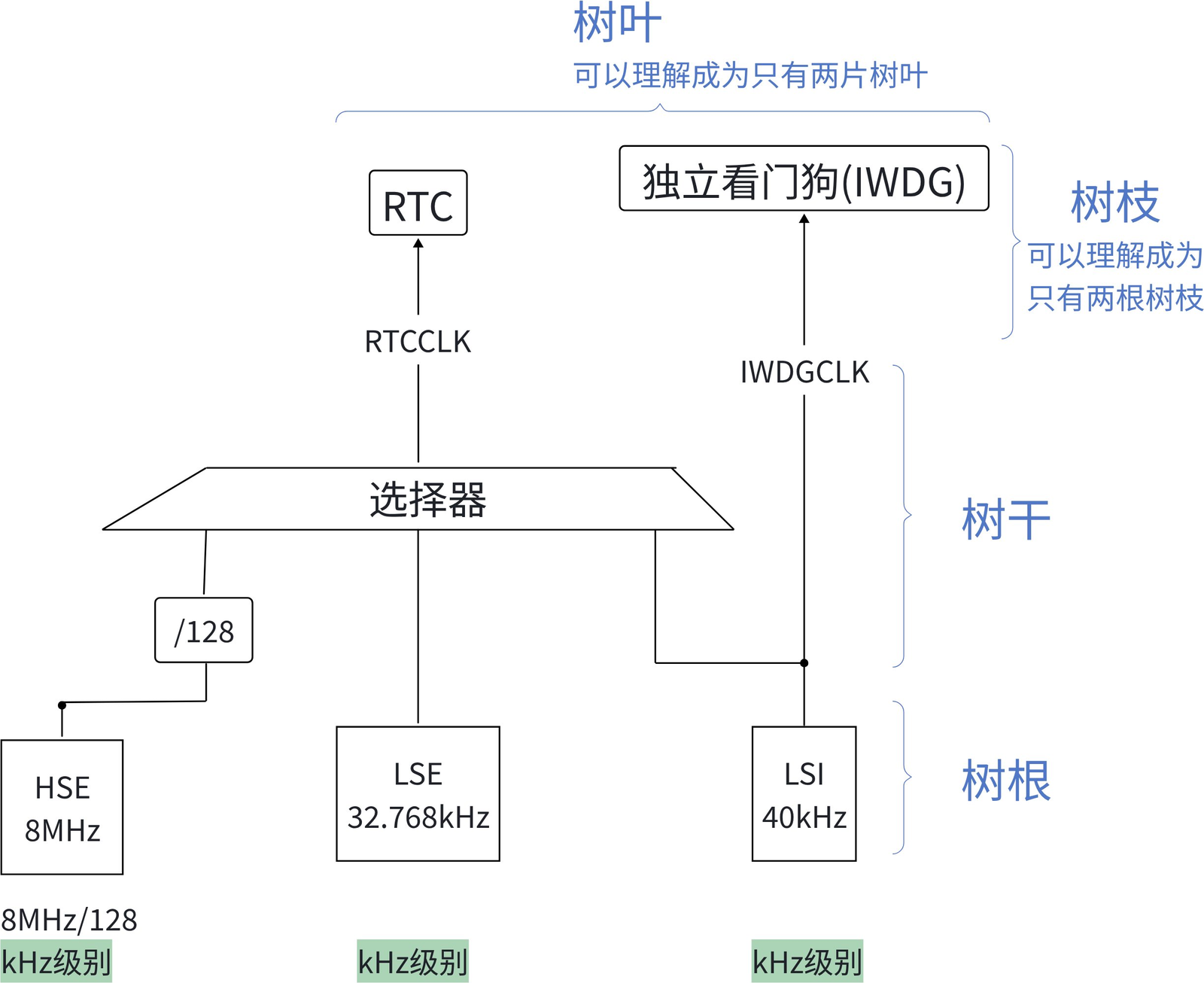

时钟树的低频区专门伺候两个慢家伙：RTC（Real-Time Clock，实时时钟）和 IWDG（Independent Watchdog，独立看门狗）。这俩本质都是计数器：RTC 往上加，一秒加一，记的是当前时刻；IWDG 往下减，减到 0 就把整个芯片复位。程序跑飞了不再喂狗，计数器减到底，系统自动重启，这就是看门狗的看家本领。

它们更新一次都是秒级、毫秒级的事，MHz 级的时钟纯属浪费，kHz 就够。

8.2 一秒的由来

RTC 的时钟源三选一：LSE（32.768 kHz）、LSI（40 kHz）或者 HSE 除以 128。首选 LSE，主电源断了它还能靠纽扣电池继续走；看门狗则只能用 LSI，独立运行，不受外部晶振影响，不然晶振一出事，连负责「看门」的都躺了。

32.768 kHz 进了 RTC 还要再分频，默认分频系数是 32768，除完正好一秒一个脉冲，这正是 4.4 节那个数字的选择理由。要是非要选 HSE 当源，就得自己重新算：8 MHz 先除 128 得 62500 Hz，再配一个 62500 的分频，一样凑得出 1 Hz。能凑，但没必要。

8.3 备份域与写保护

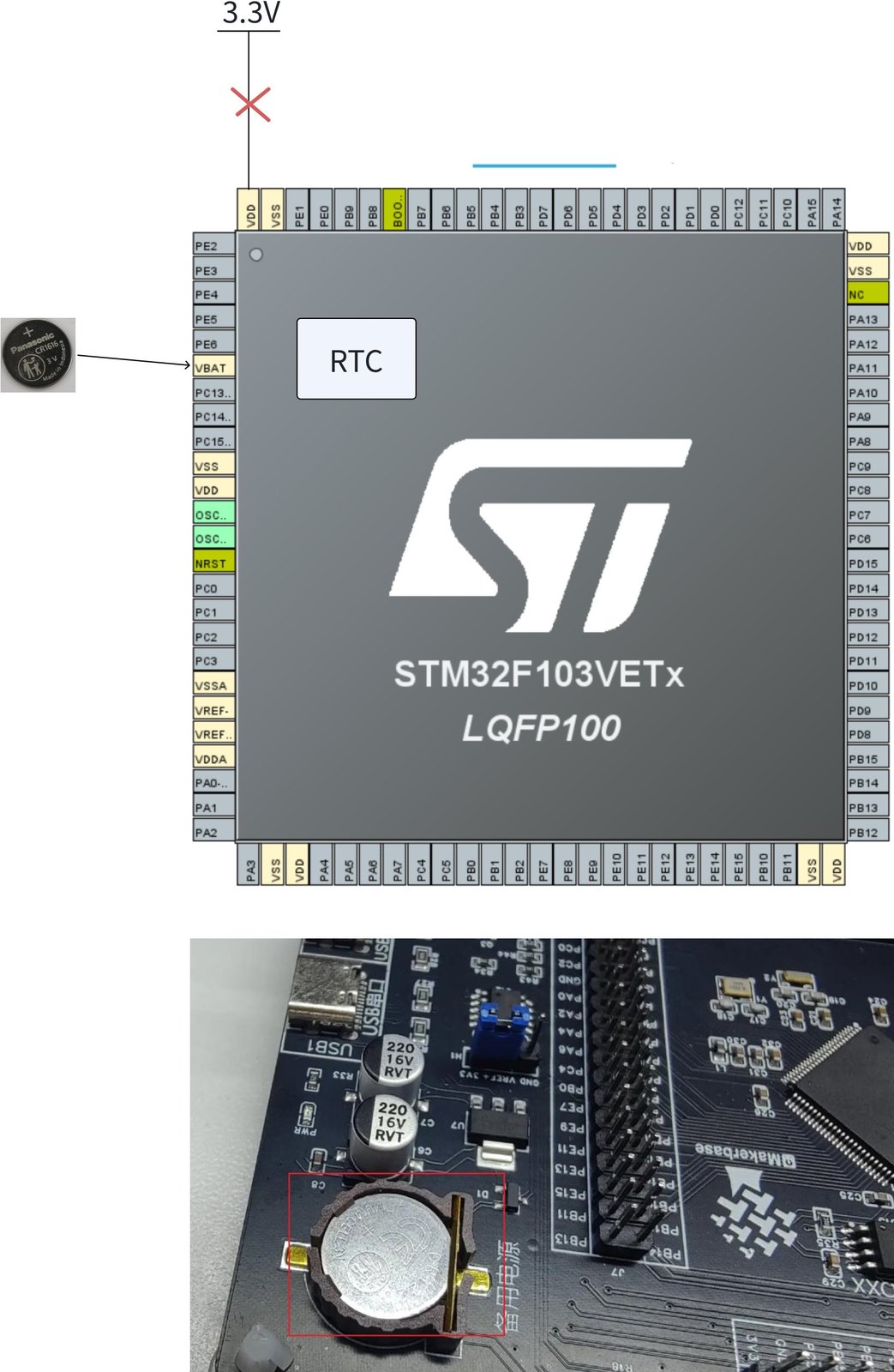

RTC 和 LSE 这几个开关住在一个特殊区域：备份域。这块区域由 VBAT 引脚供电，那颗纽扣电池接的正是它：主电源一断，电池顶上，里面的寄存器和时钟配置在整机断电后依然还在。

代价是写保护：RCC_BDCR 里的 LSEON、RTCSEL 这些位在复位后是锁死的，得先把电源控制寄存器里的 DBP 位（解除备份域写保护）置 1 才能改。设计意图也好理解：备份域的价值就在于「别的都动了它也别动」，要是任何一次复位都能随手改它的配置，掉电续时就没意义了。

九、上电那一刻

芯片上电后的全过程：
