VIRGL 是 virglrenderer 的"原点"：项目 2014 年诞生时就是为了它。它把 Guest 的 OpenGL 命令翻译成 Host 的 OpenGL/OpenGL ES 调用。相比后来的 venus/drm，vrend 是真正意义上的"翻译器" ------它要理解每一条图形命令的语义，而不只是转发。本章拆解 src/vrend/ 的内部结构。
9.1 定位：一个 GL→GL 的翻译器
- 输入 ：Guest Mesa 的 virgl Gallium 驱动产出的命令流，着色器以 TGSI（Gallium 的着色器中间表示）内嵌；
- 输出：Host 的 OpenGL 3.3--4.6 / OpenGL ES 调用；
- capset ：
VIRTGPU_DRM_CAPSET_VIRGL (1)与VIRGL2 (2)。
关键点：vrend 不假设 Host 有和 Guest 一样的 GL 特性，它要做能力协商 （通过 capset 上报 Host 实际支持的 GL 版本/扩展，见第5章），并在翻译时做必要的降级或模拟。

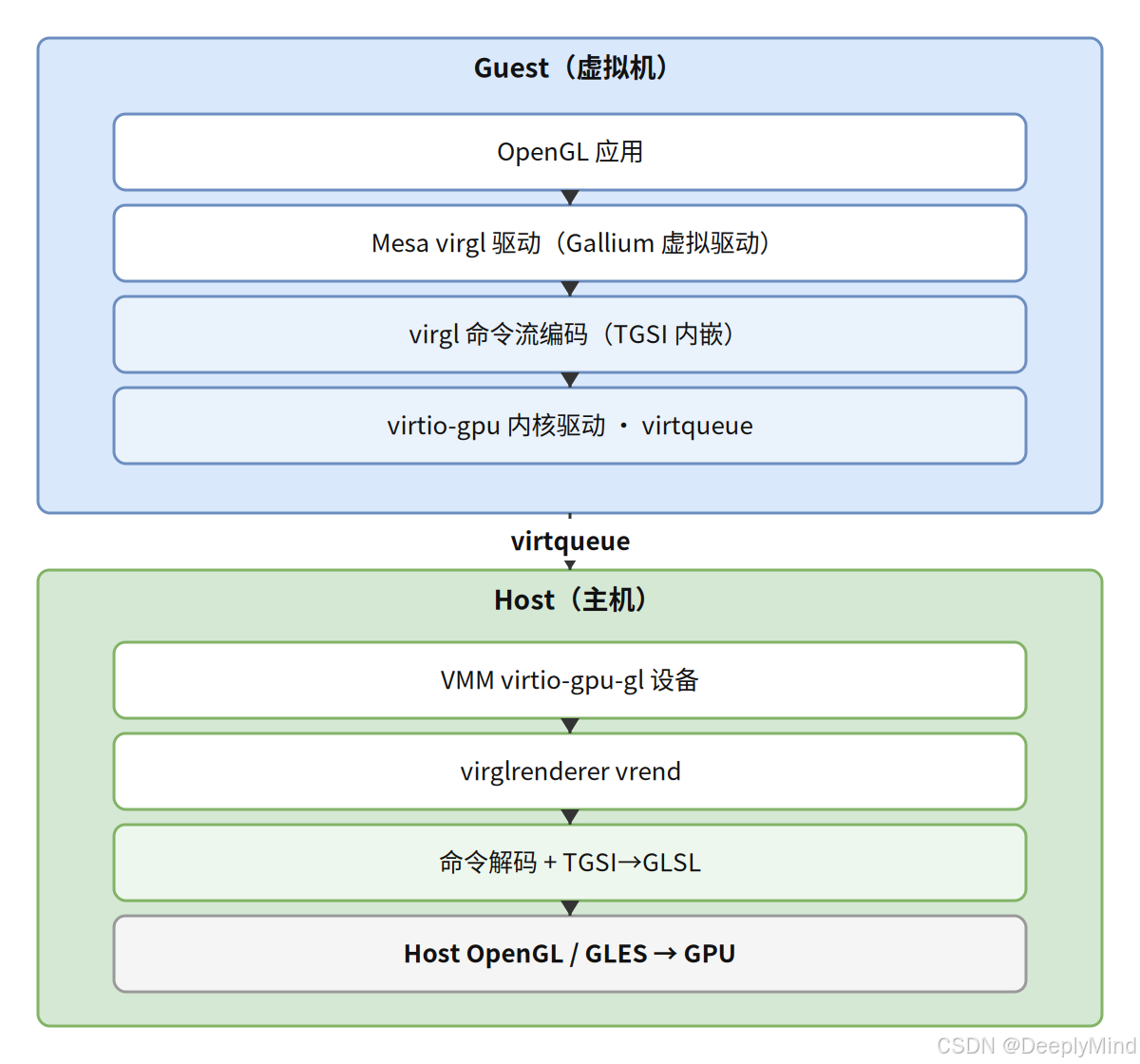

如下图，Guest 里跑的是 Mesa 的 virgl 虚拟驱动 （不对应真实硬件），把 GL 命令编码成 virgl 命令流经 virtio-gpu 送到 Host，由 vrend 翻译重放：
性能代价 ：这种"API 层转发"意味着 Guest 与 Host 各跑一整套用户态驱动栈 ------Guest 侧 Mesa virgl 把 GL 编码成命令流，Host 侧 vrend 再用一套完整 GL 驱动把语义重走一遍，还要在 Host 重新编译着色器（TGSI→GLSL→驱动后端）。两套 UMD 的重复劳动 + 着色器重编译，是 vrend（以及同属 API 转发的 venus）开销高于 DRM native context 的根本原因；后者 Guest 只跑一套原生 UMD、着色器只编一次，Host 侧不再跑第 UMD全栈，而是直接走 libdrm 进 host 的 内核（见第11章、第17章）。
9.2 目录结构导览
src/vrend/ 各文件的职责：
| 文件 | 职责 |
|---|---|
vrend_renderer.c |
渲染器主逻辑：上下文、状态机、绘制、资源、fence |
vrend_decode.c |
命令解码：把 virgl 命令流分派到 renderer 的处理函数 |
vrend_shader.c |
着色器转换：TGSI → GLSL |
vrend_object.c |
GL 对象管理：句柄 ↔ GL 名字的映射表 |
vrend_formats.c |
像素格式映射与能力表 |
vrend_blitter.c |
用着色器实现的 blit（格式/尺寸转换拷贝） |
vrend_tweaks.c |
针对特定 Guest/驱动的兼容性微调 |
vrend_debug.c |
调试与日志 |
virgl_video.c / vrend_video.c |
视频编解码加速（可选） |
vrend_winsys*.c |
窗口系统后端：EGL / GLX / GBM |
iov.c / vrend_iov.h |
scatter-gather（iovec）读写辅助 |
9.3 命令解码：vrend_decode.c
解码器是后端的入口，对应 virgl_context->submit_cmd（见第8章）。它的骨架是一个大 switch：
c
/* 伪代码：命令解码主循环 */
while (has_more_commands(buf)) {
uint32_t header = read_dword(buf);
uint32_t cmd = header & 0xff; /* 命令类型 */
uint32_t length = header >> 16; /* 载荷长度（dword） */
switch (cmd) {
case VIRGL_CCMD_CREATE_OBJECT: vrend_decode_create_object(...); break;
case VIRGL_CCMD_DRAW_VBO: vrend_decode_draw_vbo(...); break;
case VIRGL_CCMD_SET_FRAMEBUFFER_STATE: ...; break;
case VIRGL_CCMD_BIND_SHADER: ...; break;
/* ...几十种命令... */
}
buf += length; /* 跳到下一条 */
}每个 vrend_decode_* 函数负责：
9.4 着色器转换：TGSI → GLSL
这是 vrend 最有技术含量的部分（vrend_shader.c）。Guest 的着色器是 TGSI，Host 的 GL 只认 GLSL，所以要做源到源翻译：
TGSI 汇编 生成的 GLSL
------------------------ ------------------------
DCL IN[0], POSITION → in vec4 in0;
DCL OUT[0], COLOR → out vec4 out0;
MOV OUT[0], IN[0] → out0 = in0;
...难点在于：
- 版本/扩展差异 ：根据 Host GL 能力生成对应
#version和扩展声明； - 语义映射 ：TGSI 的输入/输出/采样器语义要映射到 GLSL 的
in/out/uniform/sampler； - 修正与变通 ：某些 GL 实现的 bug 或缺失特性要在生成的 GLSL 里绕过（与
vrend_tweaks.c配合）； - 缓存：转换开销不小，生成的 GLSL/编译结果会被缓存复用。
9.5 GL 对象管理：vrend_object.c
Guest 用句柄（handle）引用纹理、缓冲、着色器、采样器等对象；Host GL 用自己的对象名（GLuint） 。vrend_object.c 维护二者的映射表：
- 每个上下文有自己的对象命名空间；
- 创建对象 → 分配 Host GL 名字 → 登记 handle↔name；
- 销毁 → 释放 GL 资源 + 从表中移除；
- 命令里的 handle 都要先查表校验（非法 handle 直接拒绝，防越权）。
9.6 Winsys：渲染到哪里去
vrend 需要一个 GL 上下文和渲染目标，这由 winsys 层提供，支持三种后端：
| winsys | 文件 | 场景 |
|---|---|---|
| EGL | vrend_winsys_egl.c |
主流；配合 surfaceless 无需真实窗口 |
| GBM | vrend_winsys_gbm.c |
直接经 DRM/GBM 分配可扫描输出的 buffer |
| GLX | vrend_winsys_glx.c |
传统 X11 环境 |
初始化标志与之对应：
c
#define VIRGL_RENDERER_USE_EGL 1
#define VIRGL_RENDERER_USE_GLX (1 << 2)
#define VIRGL_RENDERER_USE_SURFACELESS (1 << 3) /* 无窗口离屏渲染 */
#define VIRGL_RENDERER_USE_GLES (1 << 4) /* 用 GLES 而非桌面 GL */服务器/云场景几乎都用 EGL + surfaceless ：不需要 X server、不需要显示器，纯离屏渲染，结果通过 dma-buf 导出（见第7章）。
9.7 格式与 Blit
vrend_formats.c：维护 virgl 像素格式 ↔ GL 内部格式的映射表，以及每种格式支持的用途（可采样/可渲染/可 blit）。格式协商错误会导致创建资源失败或采样错乱。vrend_blitter.c：当硬件 blit（glBlitFramebuffer）不适用（格式不兼容、需要缩放/转换）时，用一对内置着色器画一个全屏四边形来完成拷贝转换。
9.8 视频加速（可选）
virgl_video.c / vrend_video.c 在开启 video 编译选项（VIRGL_RENDERER_USE_VIDEO，unstable）时提供硬件视频编解码虚拟化，把 Guest 的 VA-API 请求经由 Host 的视频引擎加速。属于可选特性，默认不编。
9.9 兼容性微调与调试
vrend_tweaks.c：针对特定 Guest 应用/驱动版本的已知问题做开关式修正（例如某些坐标约定、精度处理）。这是"现实世界不完美"的沉淀。vrend_debug.c：提供分类日志、命令 dump、对象统计等，配合环境变量开启（见第17章）。
9.10 一次绘制的内部旅程
#mermaid-svg-MUjJNGmuRlVLBQDe{font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:16px;fill:#333;}@keyframes edge-animation-frame{from{stroke-dashoffset:0;}}@keyframes dash{to{stroke-dashoffset:0;}}#mermaid-svg-MUjJNGmuRlVLBQDe .edge-animation-slow{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 50s linear infinite;stroke-linecap:round;}#mermaid-svg-MUjJNGmuRlVLBQDe .edge-animation-fast{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 20s linear infinite;stroke-linecap:round;}#mermaid-svg-MUjJNGmuRlVLBQDe .error-icon{fill:#552222;}#mermaid-svg-MUjJNGmuRlVLBQDe .error-text{fill:#552222;stroke:#552222;}#mermaid-svg-MUjJNGmuRlVLBQDe .edge-thickness-normal{stroke-width:1px;}#mermaid-svg-MUjJNGmuRlVLBQDe .edge-thickness-thick{stroke-width:3.5px;}#mermaid-svg-MUjJNGmuRlVLBQDe .edge-pattern-solid{stroke-dasharray:0;}#mermaid-svg-MUjJNGmuRlVLBQDe .edge-thickness-invisible{stroke-width:0;fill:none;}#mermaid-svg-MUjJNGmuRlVLBQDe .edge-pattern-dashed{stroke-dasharray:3;}#mermaid-svg-MUjJNGmuRlVLBQDe .edge-pattern-dotted{stroke-dasharray:2;}#mermaid-svg-MUjJNGmuRlVLBQDe .marker{fill:#333333;stroke:#333333;}#mermaid-svg-MUjJNGmuRlVLBQDe .marker.cross{stroke:#333333;}#mermaid-svg-MUjJNGmuRlVLBQDe svg{font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:16px;}#mermaid-svg-MUjJNGmuRlVLBQDe p{margin:0;}#mermaid-svg-MUjJNGmuRlVLBQDe .label{font-family:"trebuchet ms",verdana,arial,sans-serif;color:#333;}#mermaid-svg-MUjJNGmuRlVLBQDe .cluster-label text{fill:#333;}#mermaid-svg-MUjJNGmuRlVLBQDe .cluster-label span{color:#333;}#mermaid-svg-MUjJNGmuRlVLBQDe .cluster-label span p{background-color:transparent;}#mermaid-svg-MUjJNGmuRlVLBQDe .label text,#mermaid-svg-MUjJNGmuRlVLBQDe span{fill:#333;color:#333;}#mermaid-svg-MUjJNGmuRlVLBQDe .node rect,#mermaid-svg-MUjJNGmuRlVLBQDe .node circle,#mermaid-svg-MUjJNGmuRlVLBQDe .node ellipse,#mermaid-svg-MUjJNGmuRlVLBQDe .node polygon,#mermaid-svg-MUjJNGmuRlVLBQDe .node path{fill:#ECECFF;stroke:#9370DB;stroke-width:1px;}#mermaid-svg-MUjJNGmuRlVLBQDe .rough-node .label text,#mermaid-svg-MUjJNGmuRlVLBQDe .node .label text,#mermaid-svg-MUjJNGmuRlVLBQDe .image-shape .label,#mermaid-svg-MUjJNGmuRlVLBQDe .icon-shape .label{text-anchor:middle;}#mermaid-svg-MUjJNGmuRlVLBQDe .node .katex path{fill:#000;stroke:#000;stroke-width:1px;}#mermaid-svg-MUjJNGmuRlVLBQDe .rough-node .label,#mermaid-svg-MUjJNGmuRlVLBQDe .node .label,#mermaid-svg-MUjJNGmuRlVLBQDe .image-shape .label,#mermaid-svg-MUjJNGmuRlVLBQDe .icon-shape .label{text-align:center;}#mermaid-svg-MUjJNGmuRlVLBQDe .node.clickable{cursor:pointer;}#mermaid-svg-MUjJNGmuRlVLBQDe .root .anchor path{fill:#333333!important;stroke-width:0;stroke:#333333;}#mermaid-svg-MUjJNGmuRlVLBQDe .arrowheadPath{fill:#333333;}#mermaid-svg-MUjJNGmuRlVLBQDe .edgePath .path{stroke:#333333;stroke-width:2.0px;}#mermaid-svg-MUjJNGmuRlVLBQDe .flowchart-link{stroke:#333333;fill:none;}#mermaid-svg-MUjJNGmuRlVLBQDe .edgeLabel{background-color:rgba(232,232,232, 0.8);text-align:center;}#mermaid-svg-MUjJNGmuRlVLBQDe .edgeLabel p{background-color:rgba(232,232,232, 0.8);}#mermaid-svg-MUjJNGmuRlVLBQDe .edgeLabel rect{opacity:0.5;background-color:rgba(232,232,232, 0.8);fill:rgba(232,232,232, 0.8);}#mermaid-svg-MUjJNGmuRlVLBQDe .labelBkg{background-color:rgba(232, 232, 232, 0.5);}#mermaid-svg-MUjJNGmuRlVLBQDe .cluster rect{fill:#ffffde;stroke:#aaaa33;stroke-width:1px;}#mermaid-svg-MUjJNGmuRlVLBQDe .cluster text{fill:#333;}#mermaid-svg-MUjJNGmuRlVLBQDe .cluster span{color:#333;}#mermaid-svg-MUjJNGmuRlVLBQDe div.mermaidTooltip{position:absolute;text-align:center;max-width:200px;padding:2px;font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:12px;background:hsl(80, 100%, 96.2745098039%);border:1px solid #aaaa33;border-radius:2px;pointer-events:none;z-index:100;}#mermaid-svg-MUjJNGmuRlVLBQDe .flowchartTitleText{text-anchor:middle;font-size:18px;fill:#333;}#mermaid-svg-MUjJNGmuRlVLBQDe rect.text{fill:none;stroke-width:0;}#mermaid-svg-MUjJNGmuRlVLBQDe .icon-shape,#mermaid-svg-MUjJNGmuRlVLBQDe .image-shape{background-color:rgba(232,232,232, 0.8);text-align:center;}#mermaid-svg-MUjJNGmuRlVLBQDe .icon-shape p,#mermaid-svg-MUjJNGmuRlVLBQDe .image-shape p{background-color:rgba(232,232,232, 0.8);padding:2px;}#mermaid-svg-MUjJNGmuRlVLBQDe .icon-shape rect,#mermaid-svg-MUjJNGmuRlVLBQDe .image-shape rect{opacity:0.5;background-color:rgba(232,232,232, 0.8);fill:rgba(232,232,232, 0.8);}#mermaid-svg-MUjJNGmuRlVLBQDe .label-icon{display:inline-block;height:1em;overflow:visible;vertical-align:-0.125em;}#mermaid-svg-MUjJNGmuRlVLBQDe .node .label-icon path{fill:currentColor;stroke:revert;stroke-width:revert;}#mermaid-svg-MUjJNGmuRlVLBQDe :root{--mermaid-font-family:"trebuchet ms",verdana,arial,sans-serif;} submit_cmd
vrend_decode 循环
CREATE_OBJECT: 建 GL 对象, 登记 handle
BIND_SHADER: TGSI→GLSL, 编译, 缓存
SET_*_STATE: 设置管线状态
DRAW_VBO: 校验→设状态→glDraw*
Host GL 执行
glFenceSync → fence 完成回传
9.11 常见问题与调试
- 着色器编译失败：TGSI→GLSL 生成的代码在某些 Host 驱动上不被接受；开 shader dump 看生成的 GLSL。
- 格式不支持 ：
vrend_formats.c没有该 virgl 格式到 Host GL 的映射，或 Host 驱动能力不足。 - 黑屏/无输出：winsys 没起来（EGL/surfaceless 配置问题），或 fence 没回传。
- 性能差：着色器缓存未命中导致频繁重编，或格式导致走了软件 blit 路径。
小结
- vrend 是真正的 GL→GL 翻译器，核心难点是 TGSI→GLSL 与 能力协商；
vrend_decode.c解码、vrend_shader.c转译、vrend_object.c管句柄、vrend_winsys*提供 GL 上下文；- 服务器场景标配 EGL + surfaceless；
- 大量兼容性微调（tweaks）是它成熟度的体现。
下一章看另一种完全不同的思路------Venus 后端：不翻译，而是把 Vulkan 命令原样转发。
