Virtio 系列（一）：框架概览

概述

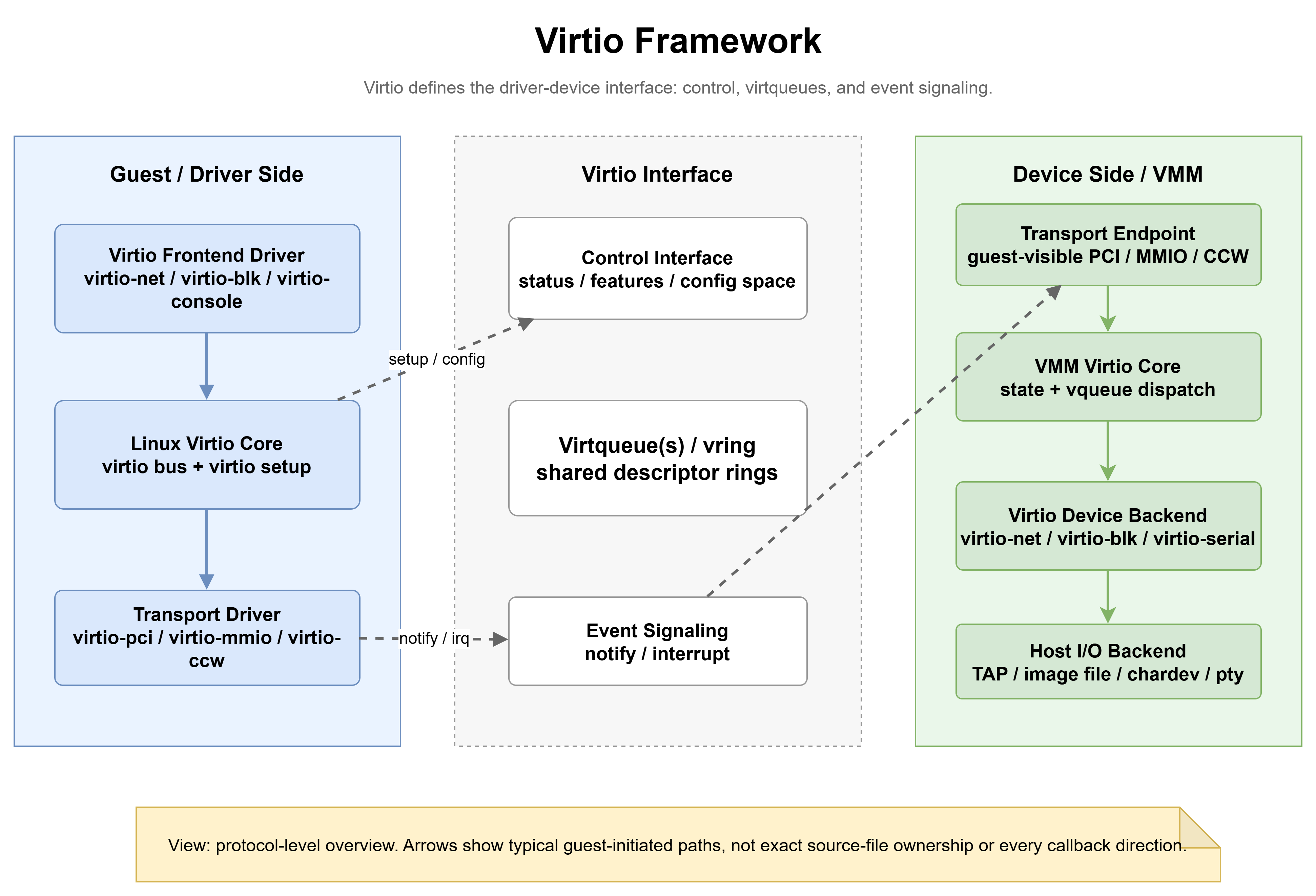

这是一篇框架概览。图中的中间列表示 virtio 规范定义的 driver-device interface；左右两侧分别表示 Linux guest 侧和 VMM/device 侧如何实现这个接口。图中的箭头用于说明主要交互方向，不等同于源码中的函数调用顺序。

本文中的 VMM 指 Virtual Machine Monitor，即负责创建和运行虚拟机的软件层；在讨论 virtio 时，本文重点关注它实现 guest 可见设备和后端 I/O 的部分。

1. virtio 解决什么问题

传统设备模拟让 guest 看到一块"真实硬件"，例如 e1000 网卡、IDE 控制器或 UART。兼容性好，但寄存器语义复杂，虚拟化开销高。

virtio 的目标是为虚拟化场景定义一套半虚拟化设备接口。guest 不再模拟操作复杂历史硬件，而是通过统一的 virtio 协议与 VMM 侧设备交换控制信息和数据 buffer。

它的关键优势在于降低虚拟 I/O 的陷入成本。传统设备模拟往往围绕寄存器级行为展开，guest 的大量寄存器访问会触发 trap/VM-exit，由 VMM 逐次解释设备语义。virtio 则把高频数据路径放到共享内存 virtqueue 中：driver 批量提交 buffer 描述，device 批量取走并完成处理；VMM 通常只在配置访问、queue notify、interrupt 等事件点介入。换句话说，virtio 不是消除 VM-exit，而是显著减少"每次 I/O 都围绕寄存器模拟往返"的成本。

因此，virtio 的价值不仅是性能优化，也包括接口标准化：同一套控制面、virtqueue 和事件通知机制可以承载 net、blk、console 等多种虚拟设备，并通过 feature bits 保持前后端兼容扩展。

核心角色如下：

virtio driver：guest OS 中的前端驱动。
virtio device：VMM、host 或其他后端提供的虚拟设备。
transport：设备暴露和访问方式，例如 PCI、MMIO、CCW。
virtqueue：driver 与 device 交换 buffer 的共享队列机制。

注意：virtio 规范中的 driver/device 是协议角色，不完全等同于 Linux driver model 中的 struct device_driver / struct device。

2. Guest / Driver Side

guest 侧主要由三类组件组成。

图中组件	职责	Linux 典型源码
Virtio Frontend Driver	实现具体设备语义，例如 net、blk、console	`drivers/net/virtio_net.c`、`drivers/block/virtio_blk.c`、`drivers/char/virtio_console.c`
Linux Virtio Core	virtio bus、driver/device 匹配、通用 setup 流程	`drivers/virtio/virtio.c`、`include/linux/virtio_config.h`
Transport Driver	把 virtio core 的通用操作转换为 PCI/MMIO/CCW 访问	`drivers/virtio/virtio_mmio.c`、`drivers/virtio/virtio_pci*`

图中的 Linux Virtio Core: virtio bus + virtio setup 需要区分两层含义：

virtio bus 是 Linux driver model 中的匹配机制，用于绑定 virtio_device 和 virtio_driver。
virtio setup 是 virtio 初始化流程，包括 feature negotiation、status 更新、config access、virtqueue 初始化等。

二者不是同一级概念，但都属于 Linux virtio core 参与组织或封装的范围。

3. Virtio Interface

中间列是 virtio 协议接口本身。它不是某个 .c 文件的归属划分，而是 driver 与 device 之间共同遵守的接口模型。

3.1 Control Interface

控制接口承载低频控制信息：

device status
feature bits
device-specific config space
reset、config change 等控制语义

feature negotiation 和 status state machine 是 virtio 初始化的核心。Linux 前端驱动声明支持的 feature；virtio core 组织协商；transport driver 完成底层寄存器或配置空间访问。

3.2 Virtqueue / vring

virtqueue 是 virtio 的数据通道。它通过 descriptor、available ring、used ring 等共享内存结构，让 driver 和 device 交换 buffer 描述与完成信息。

virtqueue 在 Linux 中不是单层独占：

frontend driver 提供业务 buffer/request；
virtio_ring.c 维护 vring 结构并实现 virtqueue API；
transport driver 负责 queue setup、notify、interrupt 等 transport-specific 细节；
VMM 侧 core/backend 负责取出 queue 中的请求并处理。

具体的 descriptor table、avail ring、used ring、buffer ownership、notification suppression 等协议细节，适合放在后续文章中单独展开。

3.3 Event Signaling

事件通道只负责通知，不承载数据：

driver notify device：guest 放入新 buffer 后通知 device；
device interrupt driver：device 完成处理后通知 guest。

数据仍然通过 virtqueue 交换。notify 和 interrupt 只是提示对方"队列或配置状态可能发生变化"。

4. Device Side / VMM

VMM 侧不是 Linux 前端驱动的镜像，而是虚拟设备的实现侧。

图中组件	含义	QEMU 典型源码
Transport Endpoint	guest-visible 的 PCI/MMIO/CCW 入口	`hw/virtio/virtio-mmio.c`、`hw/virtio/virtio-pci.c`
VMM Virtio Core	通用 virtio 状态、feature、vqueue dispatch	`hw/virtio/virtio.c`、`include/hw/virtio/virtio.h`
Virtio Device Backend	具体设备模型，例如 net、blk、serial	`hw/net/virtio-net.c`、`hw/block/virtio-blk.c`、`hw/char/virtio-serial-bus.c`
Host I/O Backend	具体 host 资源	TAP、image file、chardev、pty

Transport Endpoint 运行在 VMM/host 侧，但它模拟的是 guest 可见的设备入口。guest 通过 PCI、MMIO 或 CCW 访问 virtio 设备；VMM 侧再把这些访问转换为通用 virtio 状态、队列分发和具体后端行为。

因此，VMM 侧不能简单理解成"一个后端驱动"。它通常包含 guest 可见入口、通用 virtio core、具体设备模型，以及最终连接 host 资源的 I/O backend。

5. 小结

virtio 不是某一个驱动，而是一套面向虚拟化 I/O 的 driver-device interface。它用共享内存 virtqueue 承载高频数据路径，用少量 notify/interrupt 事件同步状态，从而避免传统设备模拟中大量寄存器级 trap/VM-exit。

从框架图的视角看：

guest 侧由 frontend driver、Linux virtio core、transport driver 共同实现前端。
中间的 control、virtqueue、event signaling 是 virtio 协议接口。
VMM 侧由 transport endpoint、virtio core、device backend、host I/O backend 共同实现后端。

这种分层视角有助于区分 transport、core、queue、frontend 和 backend 的职责边界，也为后续阅读 Linux 与 VMM 侧源码建立统一坐标。。

下一篇会继续深入 virtio 协议细节，例如 status state machine、feature negotiation、device config space、split/packed virtqueue、notification/interrupt、transport 差异等。
