Virtio（三）：Virtqueue 建立与 Buffer 提交

凉、介2026-07-20 9:58

Virtio（一）：框架概览

Virtio（二）：协议基础与设备初始化

序

  上一篇讨论了 virtio 初始化：driver/device 如何通过 status、feature negotiation、device config 和 queue setup 进入可用状态。本文继续向下展开 split virtqueue，说明 Linux guest 如何创建并配置 queue，以及前端驱动如何把业务 buffer 发布到 queue 并通知 device。

  VIRTIO 1.1 定义了两种常见的 virtqueue 布局：split virtqueue 和 packed virtqueue。split virtqueue 将 Descriptor Table、Available Ring 和 Used Ring 分开保存；packed virtqueue 则将 descriptor 及其状态组织在同一个 packed ring 中。两者完成的都是 driver 与 device 之间的 buffer 传递，但初始化方式、索引维护和完成判断并不相同。

  本文以 split virtqueue 为主线，具体展开它的初始化、Descriptor Table 与两个 ring 的关系，以及 guest driver 如何提交 buffer。device 收到通知后如何解析 descriptor chain、访问后端资源并通过 used ring 归还完成项，本文只说明必要的协议边界，具体实现留到后续文章。后文提到的 virtqueue、descriptor chain 和 buffer 传递目标具有一般性，但 vring_desc、vring_avail、vring_used 以及相关索引逻辑属于 split virtqueue。packed virtqueue 不在本文展开。

1. virtqueue 解决什么问题

  virtqueue 是 driver 和 device 之间传递 buffer 的共享内存队列。driver 不是把完整数据写进某个"数据寄存器"，而是把 buffer 的地址、长度、方向等信息写入 descriptor，再把 descriptor chain 的 head 放入 available ring。device 根据这些 descriptor 找到真正的 buffer，处理完成后把 head 和完成长度写入 used ring。

  一次 I/O 的主线可以概括为：

text 复制代码
queue 初始化
  -> driver 准备业务 buffer
  -> driver 把 buffer 转换为 descriptor chain
  -> driver 将 descriptor chain 的 head 发布到 available ring
  -> driver notify device 检查指定 queue
  -> device 根据已配置的 ring 地址和 available ring 中的 head 访问 buffer

需要区分三类对象。下面的共享内存结构以本文讨论的 split virtqueue 为例：

text 复制代码
device 可访问的共享队列内存
  -> descriptor table
  -> available ring
  -> used ring

Linux virtio ring 层的管理状态
  -> free_head / num_free
  -> desc_state / desc_extra
  -> last_used_idx

具体 virtio Frontend 设备驱动的业务状态
  -> 业务 buffer 的实际数据
  -> 与 buffer 对应的业务请求和上下文

2. virtqueue 初始化

  前端驱动在初始化自身设备时，需要确定所需的 queue 数量、每条 queue 的用途以及对应的完成回调。随后由 virtio 层与 transport 驱动完成 queue 的创建、初始化以及 device 侧配置。初始化过程包含以下四类工作：

  1. 在 guest 内存中分配并初始化 queue 的共享区域；
  2. 创建 Linux 用来管理该 queue 的软件对象，并绑定 descriptor 管理状态和完成 callback；
  3. 把 queue size 和 device 访问共享区域所需的 DMA 地址配置给 device；
  4. 将该 queue 登记到 transport 的私有管理结构中。

  本章以 virtio-console 的初始化流程为例，说明前端驱动如何创建并配置 virtqueue，以及 Linux virtio 层和 transport 驱动在其中分别承担什么工作。

  初始化完成后，前端驱动会得到一个 struct virtqueue *。可以先把它理解为前端驱动操作某条 virtqueue 的入口：后续提交 buffer、查询完成项，都通过这个指针完成。它本身是 Linux 的软件管理对象，内部关联着前面分配的 ring 内存和 descriptor 管理状态。

2.1 前端驱动调用 virtio_find_vqs()

virtio-console 的 init_vqs() 先准备 queue 数组、回调数组和名称数组。以只有一个 port 的情况为例：

c 复制代码
/* Linux 6.5.3: drivers/char/virtio_console.c */
static int init_vqs(struct ports_device *portdev)
{
        vq_callback_t **io_callbacks;
        char **io_names;
        struct virtqueue **vqs;
        int err;

        /* 没有 multiport 时，port 0 有一对 data queue。 */
        nr_queues = 2;
        ...

        /* input queue 完成：device 已经写完 guest 提供的 buffer。 */
        io_callbacks[0] = in_intr;
        /* output queue 完成：device 已经消费 guest 提供的 buffer。 */
        io_callbacks[1] = out_intr;
        io_names[0] = "input";
        io_names[1] = "output";

        err = virtio_find_vqs(portdev->vdev, nr_queues, vqs,
                              io_callbacks,
                              (const char **)io_names, NULL);
        if (err)
                goto free;

        portdev->in_vqs[0] = vqs[0];
        portdev->out_vqs[0] = vqs[1];
        ...
}

  这里的 in / out 是 guest 前端驱动的视角：

text 复制代码
in_vq  ：host 写入 guest，guest 提供可写 buffer
out_vq ：guest 写给 host，guest 提供 device-readable buffer

  callback 不会在这里直接绑定到硬件 IRQ；它会随对应 queue 继续传入 transport，并在创建 struct virtqueue 时保存。第 2.2 节将说明 transport IRQ 如何最终分发到这条 callback。本文聚焦发送路径，不展开完成项的回收逻辑。

  virtio_find_vqs() 定义在 include/linux/virtio_config.h 中，本身只是一个通用包装函数：

c 复制代码
/* Linux 6.5.3: include/linux/virtio_config.h */
static inline int virtio_find_vqs(struct virtio_device *vdev,
                                  unsigned nvqs,
                                  struct virtqueue *vqs[],
                                  vq_callback_t *callbacks[],
                                  const char * const names[],
                                  struct irq_affinity *desc)
{
        return vdev->config->find_vqs(vdev, nvqs, vqs, callbacks,
                                      names, NULL, desc);
}

  以 virtio-mmio 为例，在 probe 时把 transport 操作表挂到 vdev->config：

c 复制代码
/* Linux 6.5.3: drivers/virtio/virtio_mmio.c */
static const struct virtio_config_ops virtio_mmio_config_ops = {
        .get                = vm_get,
        .set                = vm_set,
        .get_status         = vm_get_status,
        .set_status         = vm_set_status,
        .reset              = vm_reset,
        .find_vqs           = vm_find_vqs,
        .del_vqs            = vm_del_vqs,
        ...
};

/* virtio_mmio_probe() */
vm_dev->vdev.config = &virtio_mmio_config_ops;

所以调用关系是：

text 复制代码
virtio_find_vqs()
  -> vdev->config->find_vqs()
  -> virtio_mmio_config_ops.find_vqs
  -> vm_find_vqs()

前端驱动只依赖统一的 virtio 接口，不需要知道当前 queue 是通过 MMIO 寄存器、PCI capability 还是其他 transport 配置的。

2.2 vm_find_vqs()：准备 transport 资源并逐个创建 queue

vm_find_vqs() 是 virtio-mmio 对统一接口的实现。它注册后续完成通知所需的 transport IRQ，然后循环创建每个 queue。发送路径中需要关注的是：每次循环都会把当前 queue 的 device index、前端 callback 和名称交给 vm_setup_vq()：

c 复制代码
/* Linux 6.5.3: drivers/virtio/virtio_mmio.c */
static int vm_find_vqs(struct virtio_device *vdev, unsigned int nvqs,
                       struct virtqueue *vqs[],
                       vq_callback_t *callbacks[],
                       const char * const names[],
                       const bool *ctx,
                       struct irq_affinity *desc)
{
        struct virtio_mmio_device *vm_dev =
                to_virtio_mmio_device(vdev);
        int irq = platform_get_irq(vm_dev->pdev, 0);
        int i, err, queue_idx = 0;

        if (irq < 0)
			return irq;

        /* MMIO 通常使用一条共享 IRQ。 */
        err = request_irq(irq, vm_interrupt, IRQF_SHARED,
                          dev_name(&vdev->dev), vm_dev);
        if (err)
                return err;

        for (i = 0; i < nvqs; ++i) {
	        /* names[i] == NULL 表示这个数组位置不创建 queue。 */
	        if (!names[i]) {
	         vqs[i] = NULL;
	         continue;
	        }

	        /* queue_idx 是 device queue index，不是 vqs[] 下标。 */
	        vqs[i] = vm_setup_vq(vdev, queue_idx++, callbacks[i],
	                             names[i], ctx ? ctx[i] : false);
	        if (IS_ERR(vqs[i])) {
	         /* 如果失败，已创建的 queue 需要全部回滚。 */
	         vm_del_vqs(vdev);
	         return PTR_ERR(vqs[i]);
	        }
        }

        return 0;
}

对于普通 virtio-console：

text 复制代码
vqs[0], name = "input"  -> device queue index 0
vqs[1], name = "output" -> device queue index 1

vm_setup_vq() 的其余职责是建立 ring 内存、写入 MMIO 配置，并把 Linux 的 struct virtqueue 与 transport 私有状态关联起来。

这里申请的 IRQ 和传入的 callback 用于未来的完成通知。它们不是"把 callback 直接注册成硬件 IRQ handler"，而是建立一条按 queue 分发的路径：

text 复制代码
device 未来完成请求并触发 transport IRQ
  -> vm_interrupt()
  -> 遍历该 device 的 virtqueue
  -> vring_interrupt()
  -> 对应 queue 的 vq->callback

  这解释了 virtio_find_vqs() 为什么需要为每条 queue 提供 callback。本文只需知道 callback 在初始化阶段被保存；used ring 的完成项处理、前端 callback 的业务逻辑和 buffer 回收留到后续文章。

2.3 vm_setup_vq()：创建 queue 并登记 transport 私有状态

  单个 queue 的关键初始化都集中在 vm_setup_vq()：它先选择 device queue，创建 guest 侧 ring 和 Linux 的通用 queue 对象，再把该对象登记到 virtio-mmio 的私有管理结构中。实际的 queue size 和 DMA 地址配置留到第 2.5 节说明。

c 复制代码
/* Linux 6.5.3: drivers/virtio/virtio_mmio.c，保留关键路径 */
static struct virtqueue *vm_setup_vq(struct virtio_device *vdev,
                                     unsigned int index,
                                     void (*callback)(struct virtqueue *vq),
                                     const char *name, bool ctx)
{
        struct virtio_mmio_device *vm_dev =
                to_virtio_mmio_device(vdev);
        struct virtio_mmio_vq_info *info;
        struct virtqueue *vq;
        unsigned int num;
        bool (*notify)(struct virtqueue *);
        unsigned long flags;

         /* 为这条 queue 选择 notify 回调；其发送时调用路径见 4.3 节。 */
        if (__virtio_test_bit(vdev, VIRTIO_F_NOTIFICATION_DATA))
                notify = vm_notify_with_data;
        else
                notify = vm_notify;

        /* 后续 queue 寄存器都作用于当前 device queue。 */
        writel(index, vm_dev->base + VIRTIO_MMIO_QUEUE_SEL);

        /* 当前 queue 已经配置过就不能重复创建。 */
        if (readl(vm_dev->base + (vm_dev->version == 1 ?
                        VIRTIO_MMIO_QUEUE_PFN : VIRTIO_MMIO_QUEUE_READY)))
                return ERR_PTR(-ENOENT);

        /* transport 私有的 queue 描述，后面挂到 vq->priv。 */
        info = kmalloc(sizeof(*info), GFP_KERNEL);
        if (!info)
                return ERR_PTR(-ENOMEM);

        /* device 报告的最大 queue 长度。 */
        num = readl(vm_dev->base + VIRTIO_MMIO_QUEUE_NUM_MAX);
        if (!num) {
                kfree(info);
                return ERR_PTR(-ENOENT);
        }

        /* 创建 guest 侧的 vring 和 struct vring_virtqueue。 */
        vq = vring_create_virtqueue(index, num, VIRTIO_MMIO_VRING_ALIGN,
                                    vdev, true, true, ctx,
                                    notify, callback, name);
        if (!vq) {
                kfree(info);
                return ERR_PTR(-ENOMEM);
        }

        /* 记录 device 支持的上限；实际 ring 大小与 DMA 地址在 2.5 节配置。 */
        vq->num_max = num;
		......

        /* 把同一个 queue 同时挂到 transport 私有结构中。 */
        vq->priv = info;
        info->vq = vq;
        spin_lock_irqsave(&vm_dev->lock, flags);
        list_add(&info->node, &vm_dev->virtqueues);
        spin_unlock_irqrestore(&vm_dev->lock, flags);

        return vq;
}

  这里暂时省略了"写入实际 queue size 和 ring DMA 地址"的部分，避免与 2.5 节重复。在进入这些寄存器之前，先理解 ring 内存如何分配、以及 guest 与 device 分别使用哪套地址。

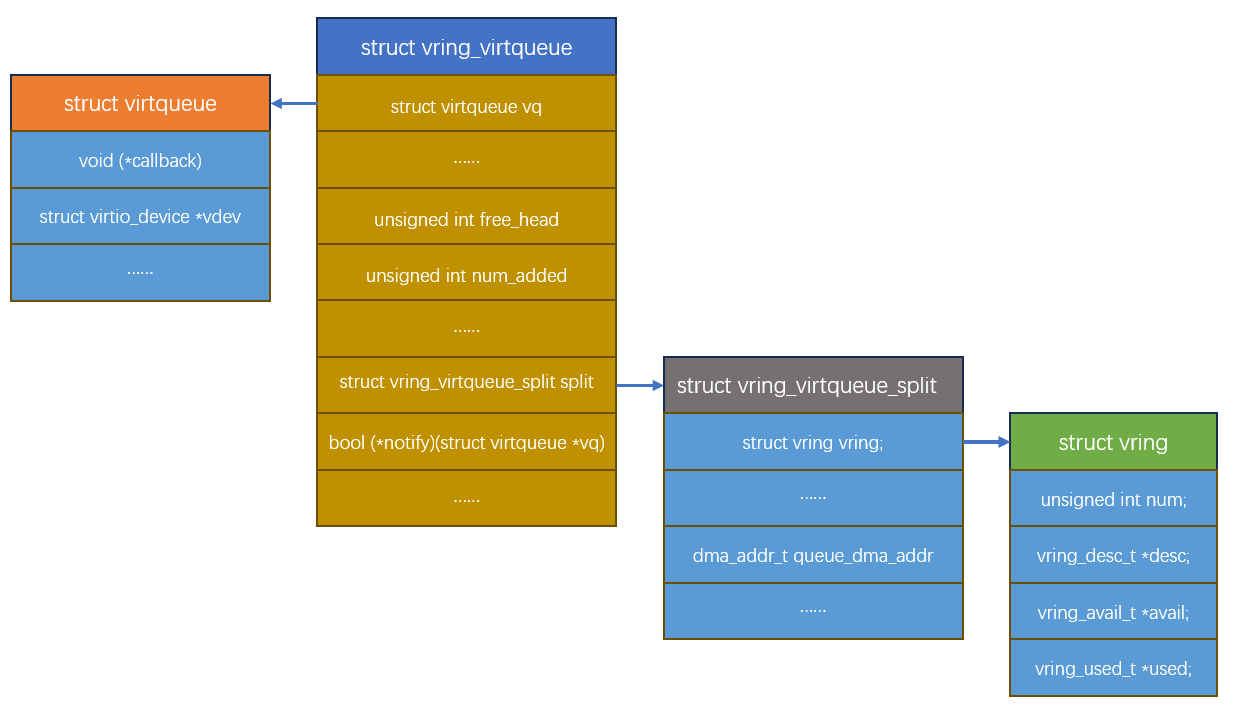

  struct virtqueue 是 virtio ring 层的通用对象，本身不保存 virtio-mmio 的链表节点。struct virtio_mmio_vq_info 则是 MMIO transport 为每条 queue 维护的私有对象：info->vq 让 transport 能从自己的 queue 链表找到通用 virtqueue；vq->priv = info 则让 transport 在删除这条 queue 时能反向找回私有对象。共享 IRQ 到 callback 的具体分发路径已在 2.2 节概括，此处不再展开 used ring 和完成回收。

这个函数可以按四步理解：

text 复制代码
选择 device queue
  -> 创建 guest 侧 vring 和 Linux queue 对象
  -> 配置实际大小和地址到 MMIO（见 2.5 节）
  -> 登记到 transport 的 queue 管理结构

2.4 ring 内存和地址视图

vring_create_virtqueue() 根据是否协商 VIRTIO_F_RING_PACKED 选择实现；本文只关注 split 路径：

c 复制代码
/* Linux 6.5.3: drivers/virtio/virtio_ring.c */
struct virtqueue *vring_create_virtqueue(...)
{
        if (virtio_has_feature(vdev, VIRTIO_F_RING_PACKED))
                return vring_create_virtqueue_packed(...);

        return vring_create_virtqueue_split(...);
}

vring_create_virtqueue_split() 先调用 vring_alloc_queue_split() 分配 ring 内存，再调用 __vring_new_virtqueue() 创建 Linux 侧的 vring_virtqueue：

c 复制代码
static struct virtqueue *vring_create_virtqueue_split(
        unsigned int index, unsigned int num,
        unsigned int vring_align, struct virtio_device *vdev,
        bool weak_barriers, bool may_reduce_num, bool context,
        bool (*notify)(struct virtqueue *),
        void (*callback)(struct virtqueue *),
        const char *name, struct device *dma_dev)
{
        struct vring_virtqueue_split vring_split = {};
        struct virtqueue *vq;
        int err;

        err = vring_alloc_queue_split(&vring_split, vdev, num,
                                      vring_align, may_reduce_num,
                                      dma_dev);
        if (err)
                return NULL;

        vq = __vring_new_virtqueue(index, &vring_split, vdev,
                                   weak_barriers, context, notify,
                                   callback, name, dma_dev);
        if (!vq) {
                vring_free_split(&vring_split, vdev, dma_dev);
                return NULL;
        }

        to_vvq(vq)->we_own_ring = true;
        return vq;
}
2.4.1 vring_alloc_queue_split() 分配 ring 内存

vring_alloc_queue_split() 的关键结果不是具体的分配重试策略，而是为一条 queue 建立一块连续的 split ring 内存，并同时保存 guest 和 device 需要的两套地址：

text 复制代码
vring_size(num, vring_align)
  -> 分配一块连续的 queue 内存，并取得其 DMA 起始地址
  -> vring_init() 建立 desc / avail / used 的 guest 虚拟地址视图
  -> 保存 queue_dma_addr、queue_size_in_bytes 和实际 ring 大小

这里一次分配的是一整块连续的 ring 内存：

text 复制代码
queue
  -> descriptor table
  -> available ring
  -> alignment padding
  -> used ring

在未使用 DMA API 的常见路径中，底层会通过 alloc_pages_exact() 分配连续物理页，得到 guest kernel 可访问的虚拟地址 queue，并据此得到 device-visible DMA 起始地址。

c 复制代码
/* Linux 6.5.3: drivers/virtio/virtio_ring.c */
static void *vring_alloc_queue(struct virtio_device *vdev, size_t size,
                               dma_addr_t *dma_handle, gfp_t flag,
                               struct device *dma_dev)
{
	if (vring_use_dma_api(vdev)) {
		return dma_alloc_coherent(dma_dev, size,
					  dma_handle, flag);
	} else {
		void *queue = alloc_pages_exact(PAGE_ALIGN(size), flag);

		if (queue) {
			phys_addr_t phys_addr = virt_to_phys(queue);
			*dma_handle = (dma_addr_t)phys_addr;
			......
		}
		return queue;
	}
}

使用 DMA API 或 IOMMU 时，具体分配方式不同，但下文的 guest 虚拟地址与 device-visible DMA 地址这两个角色不变。ring 内存地址视图如下：

2.4.2 vring_init() 建立 guest 的虚拟地址视图

vring_init() 不再分配内存，只根据 queue 这个 guest CPU 虚拟地址计算三个 ring 区域的虚拟地址：

c 复制代码
/* Linux 6.5.3: include/uapi/linux/virtio_ring.h */
static inline void vring_init(struct vring *vr, unsigned int num,
                              void *p, unsigned long align)
{
        vr->num = num;
        vr->desc = p;
        vr->avail = (struct vring_avail *)
                ((char *)p + num * sizeof(struct vring_desc));
        vr->used = (void *)(((uintptr_t)&vr->avail->ring[num]
                + sizeof(__virtio16) + align - 1) & ~(align - 1));
}

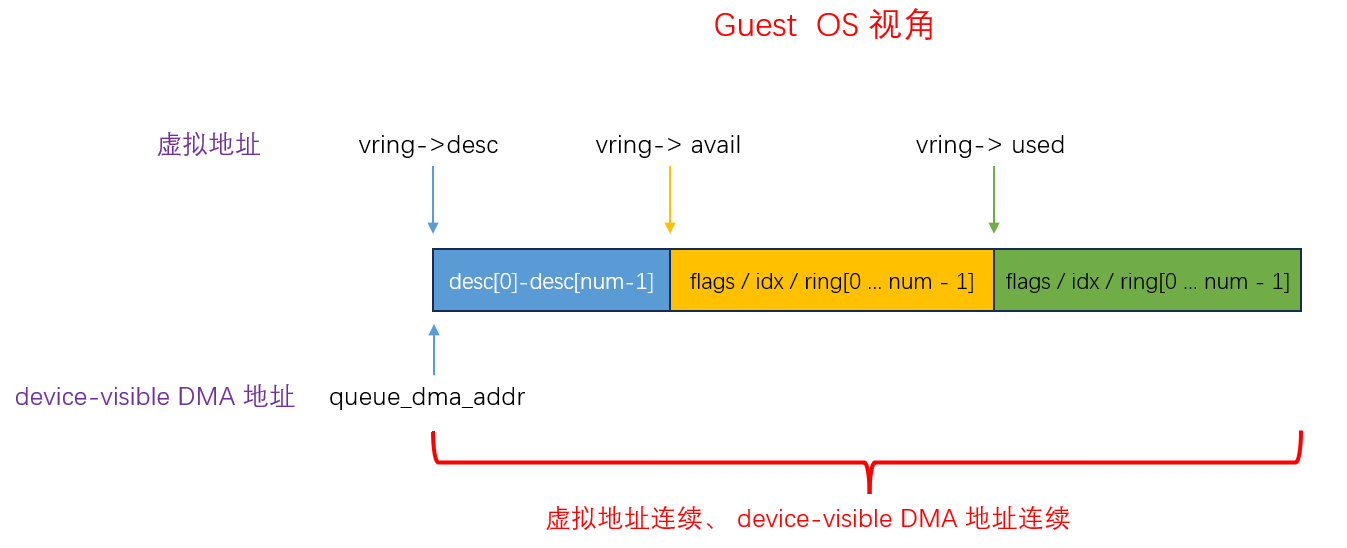

同一块内存有两套地址视图：

对象 保存的地址 谁使用 什么时候使用
queue / vring.desc、avail、used guest CPU 虚拟地址 Linux guest guest 填 descriptor、写 available ring、读 used ring
queue_dma_addr device-visible DMA 地址（无 IOMMU 常见路径下就是物理起始地址） device/transport vm_setup_vq() 配置 MMIO queue 地址，device 后续访问 ring

2.5 vm_setup_vq()：将 ring 地址配置给 device

  前面的 vring_alloc_queue_split() 和 vring_init() 只完成了 guest 侧的 ring 分配和地址初始化，device 还不知道这些区域位于哪里。本节只讨论 VIRTIO 1.1 的 modern MMIO 路径：vm_setup_vq() 把实际 queue size 以及 Descriptor Table、Available Ring、Used Ring 的 DMA 地址写入 device。

c 复制代码
/* Linux 6.5.3: drivers/virtio/virtio_mmio.c */
static struct virtqueue *vm_setup_vq(struct virtio_device *vdev,
                                     unsigned int index,
                                     void (*callback)(struct virtqueue *vq),
                                     const char *name, bool ctx)
{
        ...

        if (vm_dev->version == 1) {
                /* legacy MMIO 使用 QUEUE_PFN 描述整块 vring。 */
                ...
        } else {
                u64 addr;

                addr = virtqueue_get_desc_addr(vq);
                writel((u32)addr,
                       vm_dev->base + VIRTIO_MMIO_QUEUE_DESC_LOW);
                writel((u32)(addr >> 32),
                       vm_dev->base + VIRTIO_MMIO_QUEUE_DESC_HIGH);

                addr = virtqueue_get_avail_addr(vq);
                writel((u32)addr,
                       vm_dev->base + VIRTIO_MMIO_QUEUE_AVAIL_LOW);
                writel((u32)(addr >> 32),
                       vm_dev->base + VIRTIO_MMIO_QUEUE_AVAIL_HIGH);

                addr = virtqueue_get_used_addr(vq);
                writel((u32)addr,
                       vm_dev->base + VIRTIO_MMIO_QUEUE_USED_LOW);
                writel((u32)(addr >> 32),
                       vm_dev->base + VIRTIO_MMIO_QUEUE_USED_HIGH);

                /* 告诉 device：当前 queue 的地址和大小已配置完成。 */
                writel(1, vm_dev->base + VIRTIO_MMIO_QUEUE_READY);
        }

        ...
}

  virtqueue_get_desc_addr()、virtqueue_get_avail_addr() 和 virtqueue_get_used_addr() 返回的不是 Linux 通过 vring.desc、vring.avail、vring.used 使用的 guest CPU 虚拟地址，而是 device-visible DMA 地址。

  对本文讨论的 split virtqueue，三个 helper 的结果可以理解为：

text 复制代码
descriptor table DMA 地址 = queue_dma_addr
available ring DMA 地址   = queue_dma_addr + avail 相对 desc 的字节偏移
used ring DMA 地址        = queue_dma_addr + used 相对 desc 的字节偏移

  这里配置的是 Descriptor Table、Available Ring 和 Used Ring 这三块 ring 内存 的 DMA 地址。不要将它与后文的 vring_desc.addr 混淆：后者在 driver 提交请求时填写，描述的是某个业务 buffer 的 device-visible DMA 地址。

  每个地址拆成低 32 位和高 32 位，分别写入对应的 *_LOW 和 *_HIGH 寄存器。QUEUE_READY = 1 表示当前 queue 的地址和大小已经配置完成，device 可以按照这些 DMA 地址访问 Descriptor Table、Available Ring 和 Used Ring；它不表示 queue 中已经提交了业务 buffer，也不等于 virtio device 已经进入 DRIVER_OK。

  到这里，guest 已经分配 ring 内存，并把三个共享区域的 DMA 地址配置给 device；但还没有说明这些区域在协议中各自保存什么。QUEUE_READY 也不等于 DRIVER_OK。下一节先从 split virtqueue 的协议结构出发，再回到 Linux guest 的发送路径。

3. split virtqueue 的协议结构

  上一节从 Linux 实现角度说明了 ring 内存的分配、地址视图和 MMIO 配置。本节切换到协议视角，说明同一块内存中的 Descriptor Table、Available Ring 和 Used Ring 分别承担什么职责。对本文的 guest 发送路径而言，核心是 driver 如何用前两者发布一条请求；Used Ring 只作为完成方向的对照出现。

  split virtqueue 在协议上由三块区域组成：

结构 写入方 读取方 作用
Descriptor Table driver device 描述 buffer 的地址、长度、方向和链表关系
Available Ring driver device 发布可供 device 处理的 descriptor chain head
Used Ring device driver 归还已处理的 descriptor chain，并报告写入长度；本文仅说明其位置

  Linux UAPI 头文件中的结构定义基本对应规范中的 split virtqueue layout。

c 复制代码
/* Linux 6.5.3: include/uapi/linux/virtio_ring.h，关键结构摘录 */
#define VRING_DESC_F_NEXT      1
#define VRING_DESC_F_WRITE     2
#define VRING_DESC_F_INDIRECT  4

struct vring_desc {
	__virtio64 addr;
	__virtio32 len;
	__virtio16 flags;
	__virtio16 next;
};

struct vring_avail {
	__virtio16 flags;
	__virtio16 idx;
	__virtio16 ring[];
};

struct vring_used_elem {
	__virtio32 id;
	__virtio32 len;
};

struct vring_used {
	__virtio16 flags;
	__virtio16 idx;
	vring_used_elem_t ring[];
};

3.1 Descriptor Table：连续的 vring_desc 数组

  vring.desc 指向 Descriptor Table 的起始位置。它不是单个 descriptor，而是由 num 个连续的 struct vring_desc 组成的数组。每个 descriptor 描述一段 guest buffer：addr 是 device-visible DMA 地址，len 是该段长度，flags 描述访问方向和 chain 关系，next 则是 Descriptor Table 内下一个 descriptor 的数组索引。

text 复制代码
vring.desc
    |
    +-- desc[0]
    +-- desc[1]
    +-- desc[2]
    ...
    +-- desc[num - 1]

一个请求可能包含多个 buffer 段。driver 为这些段建立 descriptor chain，例如：

text 复制代码
desc[5]: addr = buffer_a, flags = NEXT, next = 8
desc[8]: addr = buffer_b, flags = NEXT, next = 9
desc[9]: addr = buffer_c, flags = 0

descriptor chain: 5 -> 8 -> 9
chain head:       5

  这条 chain 的 head 是 5。driver 不会把 desc[5] 的内存地址写入 Available Ring，而是仅写入索引 5。device 读取这个 head 后，从 desc[5] 出发，根据 flags 和 next 遍历整条 chain；只有设置了 VRING_DESC_F_NEXT 时，next 才表示有效的后继 descriptor 索引。

因此，vring_avail.ring[] 的每个元素都是一个 descriptor chain 的 head index 。device 处理完成后，会在 vring_used.ring[] 中写回同一条 chain 的 head index 和完成长度；Used Ring 的消费与 buffer 回收不属于本文范围。

  Available Ring 和 Used Ring 的槽位由各自的 idx 决定，而不是由 descriptor index 决定。avail->idx 和 used->idx 都是递增计数器；访问 ring[] 时再对 queue size 取模，因此二者本质上都是环形队列：

text 复制代码
avail->ring[avail->idx % num] = chain_head;
used->ring[used->idx % num]   = { id = chain_head, len = written_len };

  avail->idx 表示 driver 已发布请求的累计位置，used->idx 表示 device 已发布完成项的累计位置。双方各自保存已处理的位置，通过比较旧值和新 idx 判断是否有新增项。本文沿着 avail->idx 增长的发送方向展开。

  例如，driver 使用 desc[5]、desc[8] 和 desc[9] 组成一条 descriptor chain，其中 desc[5] 是 head。发送侧的发布动作是：

text 复制代码
1. driver 填写 desc[5]、desc[8]、desc[9]，并通过 next 把它们串起来
2. driver 写入 avail->ring[old_avail_idx % num] = 5
3. driver 更新 avail->idx，表示新增一个待处理请求
4. driver 随后通知 device 检查这条 queue
5. device 读取 ring 中的值 5，从 `desc[5]` 开始遍历整条 chain 并访问 buffer

  Available Ring 和 Used Ring 传递的不是数据本身，而是"哪条 descriptor chain 需要处理"和"哪条 descriptor chain 已处理完成"。业务 buffer 的 DMA 地址和长度保存在 Descriptor Table 的 vring_desc.addr、vring_desc.len 中；数据不会复制到两个 ring。本文到达 device 取得 chain 的边界为止，device 如何更新 Used Ring 将在后文展开。

  VRING_DESC_F_NEXT 表示后面还有 descriptor，next 给出下一个 descriptor 的索引。VRING_DESC_F_WRITE 的方向以 device 视角命名：

  • 未设置：device-readable，device 从 buffer 中读取；
  • 已设置：device-writable，device 向 buffer 中写入。

  本文随后以 guest 写向 host 的 output queue 为例，descriptor 均为 device-readable，因此不会设置 VRING_DESC_F_WRITE。明确三块共享内存的职责后，就可以回到 Linux guest，观察前端驱动如何把业务 buffer 填入 Descriptor Table，并通过 Available Ring 发布给 device。

4. Linux guest：从业务 buffer 到 available ring

  本节以 virtio-console 作为源码入口。不同前端设备的业务 buffer、缓存对象和锁各不相同，但提交路径的共同点是：先把一个或多个 guest buffer 组织成 scatterlist，再调用 virtqueue_add_*()。

  从 virtqueue 公共接口看，真正重要的输入只有三类：

text 复制代码
struct virtqueue *vq
  -> 要提交到哪一条 queue

struct scatterlist
  -> guest buffer 的一段或多段内存

void *data
  -> 前端驱动传入的业务上下文指针

  前端驱动将 data 作为 virtqueue_add_*() 的参数传入；virtio ring 层仅在 guest 内部保存它，以便未来回收时找回前端业务对象，device 看不到这个指针。换言之，scatterlist 描述 device 实际访问的 guest buffer，data 描述 guest 前端如何管理这次请求，二者用途不同。

4.1 virtio-console 提交 output buffer

  以下以 virtio-console 的 output queue 为例。guest 将待发送内容提交给 virtio device：前端驱动先组织 scatterlist，调用 virtqueue_add_outbuf() 发布请求，再调用 virtqueue_kick() 提示 device 检查 queue。在典型的 QEMU 场景中，device backend 随后可能把这些数据转交给 host 的 chardev；这是后端实现行为，不是 virtio 协议中 output queue 的直接语义。

c 复制代码
/* Linux 6.5.3: drivers/char/virtio_console.c */
static ssize_t __send_to_port(struct port *port, struct scatterlist *sg,
                              int nents, size_t in_count,
                              void *data, bool nonblock)
{
        ...
        err = virtqueue_add_outbuf(out_vq, sg, nents, data, GFP_ATOMIC);
        virtqueue_kick(out_vq);

        if (err)
                goto done;
        ...
}

  只有 virtqueue_add_outbuf() 返回 0，请求才会真正发布到 Available Ring。上述 virtio-console 代码紧接着调用 virtqueue_kick()；若提交失败，virtio ring 层不会增加 avail->idx，因此不会产生新的可消费请求。

  virtqueue_add_outbuf() 位于 virtio ring 层。outbuf 中的 out 是 device 视角的方向：device-readable，即 device 将从 guest 提供的 buffer 读取数据。

c 复制代码
/* Linux 6.5.3: drivers/virtio/virtio_ring.c */
int virtqueue_add_outbuf(struct virtqueue *vq,
                         struct scatterlist *sg, unsigned int num,
                         void *data, gfp_t gfp)
{
        return virtqueue_add(vq, &sg, num, 1, 0, data, NULL, gfp);
}

4.2 填写 descriptor chain 并发布 available ring

  descriptor 的组织方式分为 direct 和 indirect。direct 模式下，每个 scatter-gather 段占用主 vring Descriptor Table 中的一个 descriptor，并由 next 串成 chain。协商 VIRTIO_RING_F_INDIRECT_DESC 后，driver 也可以只占用主表中的一个 descriptor：该 descriptor 带有 VRING_DESC_F_INDIRECT，其 addr 保存独立 indirect descriptor table 的 device-visible DMA 地址，实际的多个 buffer descriptor 保存在这张表中。

  indirect descriptor 可以减少单个请求占用的主 vring descriptor 数量；但对发布语义没有影响，Available Ring 仍只发布主表中的 chain head，后续 virtqueue_kick() 也不变。virtqueue_add_outbuf() 最终进入 virtqueue_add_split()。

c 复制代码
/* Linux 6.5.3: drivers/virtio/virtio_ring.c */
static inline int virtqueue_add_split(struct virtqueue *_vq,
				      struct scatterlist *sgs[],
				      unsigned int total_sg,
				      unsigned int out_sgs,
				      unsigned int in_sgs,
				      void *data,
				      void *ctx,
				      gfp_t gfp)
{
	......
	/* 是否使用 indirect descriptor 描述方式 */
	if (virtqueue_use_indirect(vq, total_sg))
		desc = alloc_indirect_split(_vq, total_sg, gfp);
	else {
		desc = NULL;
		WARN_ON_ONCE(total_sg > vq->split.vring.num && !vq->indirect);
	}

	if (desc) {
		/* Use a single buffer which doesn't continue */
		indirect = true;
		/* Set up rest to use this indirect table. */
		i = 0;
		descs_used = 1;
	} else {
		indirect = false;
		desc = vq->split.vring.desc;
		i = head;
		descs_used = total_sg;
	}
	......
	/* out_sgs 是 device-readable buffer：device 从 guest 读取。 */
	for (n = 0; n < out_sgs; n++) {
		for (sg = sgs[n]; sg; sg = sg_next(sg)) {
			/* 将 sg 的 guest 虚拟地址映射为 device-visible DMA 地址 */
			dma_addr_t addr = vring_map_one_sg(vq, sg, DMA_TO_DEVICE);
			if (vring_mapping_error(vq, addr))
				goto unmap_release;

			prev = i;
			/* 将 addr 加入到 desc 中 */
			i = virtqueue_add_desc_split(_vq, desc, i, addr, sg->length,
						     VRING_DESC_F_NEXT,
						     indirect);
		}
	}
	/* in_sgs 是 device-writable buffer：device 向 guest 写入。 */
	for (; n < (out_sgs + in_sgs); n++) {
		for (sg = sgs[n]; sg; sg = sg_next(sg)) {
			dma_addr_t addr = vring_map_one_sg(vq, sg, DMA_FROM_DEVICE);
			if (vring_mapping_error(vq, addr))
				goto unmap_release;

			prev = i;
			/* 将 addr 加入到 desc 中 */
			i = virtqueue_add_desc_split(_vq, desc, i, addr,
						     sg->length,
						     VRING_DESC_F_NEXT |
						     VRING_DESC_F_WRITE,
						     indirect);
		}
	}
	/* Last one doesn't continue. */
	desc[prev].flags &= cpu_to_virtio16(_vq->vdev, ~VRING_DESC_F_NEXT);
	if (!indirect && vq->use_dma_api)
		vq->split.desc_extra[prev & (vq->split.vring.num - 1)].flags &=
			~VRING_DESC_F_NEXT;

	/* indirect table 填写完后，再用主 vring 的 head 指向它 */
	if (indirect) {
		/* Now that the indirect table is filled in, map it. */
		dma_addr_t addr = vring_map_single(
			vq, desc, total_sg * sizeof(struct vring_desc),
			DMA_TO_DEVICE);
		if (vring_mapping_error(vq, addr))
			goto unmap_release;

		virtqueue_add_desc_split(_vq, vq->split.vring.desc,
					 head, addr,
					 total_sg * sizeof(struct vring_desc),
					 VRING_DESC_F_INDIRECT,
					 false);
	}

	/* 这次请求从主 vring 空闲 descriptor 池中消耗的数量。 */
	vq->vq.num_free -= descs_used;

	/* 更新下次分配 descriptor 时使用的空闲链表头。 */
	if (indirect)
		vq->free_head = vq->split.desc_extra[head].next;
	else
		vq->free_head = i;
	......
}

  这段代码依次完成三类动作：

  1. 对每个 scatterlist 段，取得 device-visible DMA 地址，并写入一个 descriptor；多个 descriptor 通过 next 形成 chain。
  2. 更新 num_free、free_head 等 Linux 私有状态，并在 desc_state[head].data 保存前端传入的 data。这些状态不会写入共享 ring，device 也看不到它们。
  3. 将 chain 的 head 写入 avail->ring[]，再递增 avail->idx，把这条请求发布给 device。

virtio_wmb() 是发布边界：在 device 观察到新的 avail->idx 前，descriptor 内容和 avail->ring[] 槽位必须已经可见。业务数据仍在 guest buffer 中；descriptor 保存业务 buffer 的 DMA 地址，Available Ring 只保存 descriptor chain 的 head index。

4.3 通知 device 检查 queue

  发布到 Available Ring 与通知 device 是两个动作。成功的 virtqueue_add_outbuf() 已经把请求发布到共享内存；virtqueue_kick() 只提示对端重新检查 queue，并不传递业务数据。

c 复制代码
/* Linux 6.5.3: drivers/char/virtio_console.c */
static ssize_t __send_to_port(struct port *port, struct scatterlist *sg,
			      int nents, size_t in_count,
			      void *data, bool nonblock)
{
	......
	err = virtqueue_add_outbuf(out_vq, sg, nents, data, GFP_ATOMIC);
			/* Tell Host to go! */
	virtqueue_kick(out_vq);
	......
}
c 复制代码
/* Linux 6.5.3: drivers/virtio/virtio_ring.c */
bool virtqueue_kick(struct virtqueue *vq)
{
	if (virtqueue_kick_prepare(vq)) 	/* 先判断是否需要、可以通知 device */
		return virtqueue_notify(vq); 	/* 如果需要，则通知 device */
	return true;
}

bool virtqueue_notify(struct virtqueue *_vq)
{
	struct vring_virtqueue *vq = to_vvq(_vq);

	if (unlikely(vq->broken))
		return false;

	/* Prod other side to tell it about changes. */
	if (!vq->notify(_vq)) {
		vq->broken = true;
		return false;
	}
	return true;
}

  virtqueue_kick_prepare() 会根据协商的通知抑制机制判断此次是否需要实际通知；即使不执行通知，前面已经发布到 available ring 的请求仍然有效。需要通知时，vq->notify 会进入具体 transport。以 virtio-mmio 为例：

c 复制代码
/* Linux 6.5.3: drivers/virtio/virtio_mmio.c */
static bool vm_notify(struct virtqueue *vq)
{
        struct virtio_mmio_device *vm_dev = to_virtio_mmio_device(vq->vdev);

        writel(vq->index, vm_dev->base + VIRTIO_MMIO_QUEUE_NOTIFY);
        return true;
}

  这里写入的是 vq->index，即 device queue index，而不是 descriptor 的地址或业务数据。初始化和发送阶段传递的信息可以对应起来：

信息 告诉 device 什么
QUEUE_DESC_*、QUEUE_AVAIL_*、QUEUE_USED_* 这条 queue 的 Descriptor Table、Available Ring、Used Ring 位于哪些 DMA 地址
QUEUE_READY = 1 上述地址和 queue size 已配置完成，这条 queue 可以使用
QUEUE_NOTIFY 中的 queue index 此次应检查哪一条已经就绪的 queue
avail->ring[] 中的 head 哪一条 descriptor chain 是新发布的请求
direct 模式中 descriptor 的 desc[].addr 该请求对应的业务 buffer 位于哪个 DMA 地址

  因此，device 收到通知后能够先定位到已配置的 queue，再检查 available ring 中的新 head，并从 Descriptor Table 的对应项取得业务 buffer 的 DMA 地址。

  至此，本文的发送路径结束于 guest 向 device 发布请求并发出通知。device 如何校验和遍历 descriptor chain、如何访问 backend、以及如何写回 used ring，属于 device 侧消费路径，将在后续文章中单独展开。

5. 小结

  本文只关注 split virtqueue 的 guest 发送方向，可以将其概括为：

text 复制代码
virtio_find_vqs()
  -> vm_setup_vq() 分配 ring 并将 DMA 地址配置给 device
  -> 前端驱动准备 guest buffer 与 scatterlist
  -> virtqueue_add_outbuf()
  -> descriptor chain
  -> available ring 写入 chain head，并更新 avail->idx
  -> virtqueue_kick()
  -> virtio-mmio 向 QUEUE_NOTIFY 写入 queue index

  其中，descriptor 保存业务 buffer 的 DMA 地址，available ring 保存 descriptor chain 的 head index；二者都位于 device 可访问的共享 ring 内存中。QUEUE_READY 让 device 知道这块 ring 内存位于哪里，QUEUE_NOTIFY 则提示 device 检查哪一条已经就绪的 queue。通知本身不携带业务数据。

  本文没有展开 used ring、完成中断与 virtqueue_get_buf()，也没有进入 device/backend 的具体实现。这些内容构成 buffer 的消费与回收路径，作为下一篇文章的主题。

参考资料

  • Virtual I/O Device (VIRTIO) Version 1.1
  • Linux 6.5.3: include/linux/virtio_config.h
  • Linux 6.5.3: include/uapi/linux/virtio_ring.h
  • Linux 6.5.3: drivers/virtio/virtio_ring.c
  • Linux 6.5.3: drivers/virtio/virtio_mmio.c
  • Linux 6.5.3: drivers/char/virtio_console.c
相关推荐
大模型丫丫19 小时前
Agent开发的难点是什么呢？
大数据·人工智能·学习
三水不滴19 小时前
RAG 评测数据集，到底该怎么准备？
经验分享·笔记
吃好睡好便好19 小时前
露易丝·海的诗歌13
学习·生活
Lhappy嘻嘻19 小时前
网络（四）｜全网最细网络层原理：IP 协议、IP 地址分类、子网划分、路由转发、NAT 穿透详解
java·笔记·网络协议·计算机网络
YM52e20 小时前
鸿蒙Flutter Positioned定位组件：精确定位子组件
学习·flutter·华为·harmonyos·鸿蒙·鸿蒙系统
范什么特西20 小时前
每日学习-04
学习
鱼子星_20 小时前
【C++】vector
开发语言·c++·笔记·stl
吃着火锅x唱着歌20 小时前
Effective C++ 学习笔记 条款38 通过复合塑模出has-a或“根据某物实现出”
c++·笔记·学习
syagain_zsx20 小时前
库制作与原理 · 链接知识笔记
c语言·c++·笔记·动态库·静态库
热门推荐
01GitHub 镜像站点022026年7月AI圈大地震：GPT-5.6被政府限制、Claude入驻Slack、Anthropic自研芯片03如何新建文件夹？ 电脑新建文件夹的4种方法04幻兽帕鲁 - 服务器管理员权限与 GM 命令完全指南05AI科技热点日报 | 2026年07月01日06国内可直接用、免费额度/永久免费的大模型API清单（含 SiliconFlow、火山、阿里、智谱、百度、Kimi、DeepSeek、DMXAPI 等）07【AI前线观察】2026年国产开源大模型全面横评：从 DeepSeek V4 到 Kimi K3，谁才是开发者的最优选择？082026 国产 AI 大模型横评：DeepSeek、通义千问、Kimi、文心一言、星火、豆包谁更能打？09AI 编程 IDE 全景解析 2026：Agent 全面接管开发链路102026年AI技术突破与产业落地全景：从GPT-5到多模态智能体的新纪元
