Meta BBU V3 备电系统
总览
今天我们看看Meta AI数据中心的BBU（电池备份单元）的设计，Meta作为OCP重要成员为社区贡献了其BBU标准设计的2D、3D图纸。
这两份图纸都属于同一套 48V 数据中心备电系统（BBU V3）：一是可热插拔的锂离子电池模块（48V / 3 kW），二是可装入机架的 6 槽位插框（48V / 15 kW）。模块从插框正面推入，后端通过 PMI 连接器与插框背板对接，插框再把各路输出汇成 48V 母线，向上给服务器机架供电。
图纸为Meta数据中心自研硬件项目（OCP 生态）的量产工程图。

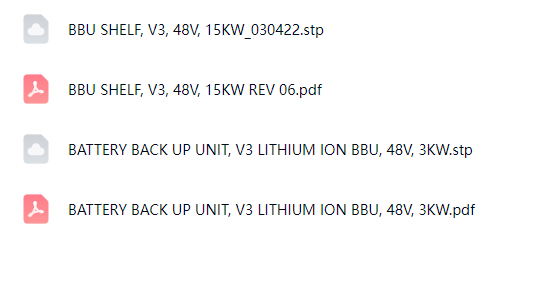

图纸文档已上传至星球！：
两份图纸
|------|-------------------------|--------------------------------------|
| 项目 | ① BBU 模块 | ② BBU 插框 |
| 额定 | 48V / 3 kW（可插拔模块） | 48V / 15 kW（6 槽位承载框） |
| 关键外廓 | 661.7±0.5 × 87.6±0.5 mm | 338.17±0.4 × 654.41±0.4 × 537±0.5 mm |
| 角色 | 被承载件（插头） | 承载件（插座 / 机架接口） |
模块化设计
可维护性：锂电池是有寿命的耗材，模块化后可在不断电情况下单块更换；
可扩展：按机架功率需求决定装满几块，其余槽位空置或后期加装；
可运输与安规：单模块能量可控，热失控测试（UL 9540A）以模块为单位更易通过；
风道统一：模块自带前置风扇，插框只提供前后直通的风道与结构支撑。

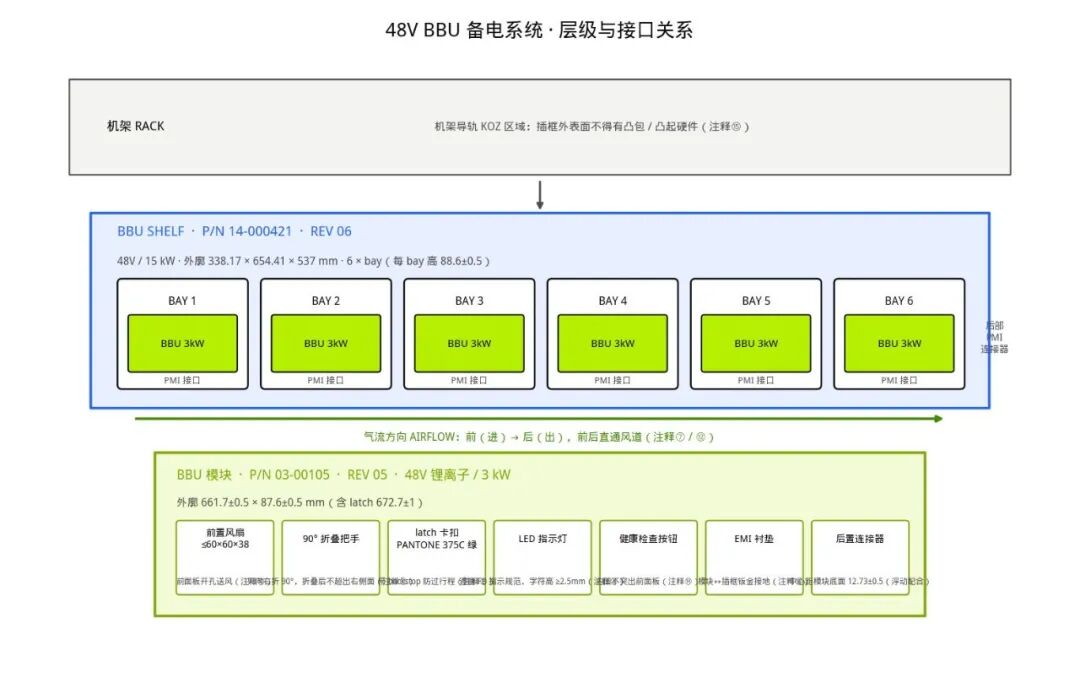

总体概览 · 系统层级
层级构成
|--------------|----------------------------------|-------------------------------|
| 层级 | 关键参数 | 接口作用 |
| 机架 RACK | 19″ 机架，导轨配合 | 提供插框的安装基准与 KOZ 禁布区 |
| BBU SHELF 插框 | 338.17 × 654.41 × 537 mm，6 × bay | 结构承载、汇流输出、保护接地（M5 PEM）、风道 |
| BBU 模块 | 661.7 × 87.6 mm，48V / 3 kW 锂电 | 自带风扇、把手、latch、LED、体检按钮、EMI 衬垫 |
模块尺寸（mm）
|--------------|-----------------------------------|---------------------------------------|
| 尺寸 | 标注值 | 备注 |
| 本体总长 | 661.7 ± 0.5 | 模块主体长度，决定插入深度 |
| 含 latch 最大长度 | 672.7 ± 1（公差比本体放宽一倍） | 比本体长约 11 mm，即 latch 外凸量；与 REV 02 变更呼应 |
| 外廓高 | 87.6 ± 0.5 | 与插框 bay 高 88.6 构成配合副（名义间隙 1.0） |
| 腔体特征高 | 39.05（±0.25 与 ±1 两处） | 剖面内两处同值特征，公差等级不同说明功能重要性不同 |
| 连接器中心 → 模块底面 | 12.73 ± 0.5 | 与插框 13.23 对应，是电气对接的 Z 向基准 |
| 连接器安装特征 | 2× 7.36±0.5、2× 2.73±0.3、2× 19±0.2 | 连接器法兰 / 卡爪的定位尺寸 |
| 间隙上限 | 2× 3 MAX | 以「最大 3」而非对称公差标注，典型间隙 / 突出量功能尺寸 |
模块尺寸（续）
|--------------------|------------------------------------|-------------------------------|
| 尺寸 | 标注值 | 本文判断 |
| 卡扣细节（DETAIL A，3:1） | 8.5 ± 0.3、45° ± 1° | 卡舌斜面角度决定插入力与保持力 |
| 剖面特征 | 2× 14.5±0.5、8.7±0.5、18.4±0.5、36.29 | SECTION A-A（1:2）内的壁厚 / 腔体定位尺寸 |
| 把手（注释⑪） | 单向右折 90° | 折叠后不得超出模块右侧面 |
| 风扇（注释⑫） | ≤ 60 × 60 × 38 | 前面板开孔，位置变更需书面批准 |
4 外廓与 bay（mm）
|-----|----------------|----------------|
| 类别 | 尺寸 | 标注值 |
| 外廓 | 总宽 | 338.17 ± 0.4 |
| 外廓 | 连接器 → latch 深度 | 654.41 ± 0.4 |
| 外廓 | 模块止挡 → latch | 653.84 ± 0.85 |
| bay | 单 bay 高 | 88.6 ± 0.5（6X） |
| bay | 单 bay 宽 | 92.3 ± 0.6 |
| bay | bay 阵列总高 | 537 ± 0.5 |
| bay | 压印（emboss）深度 | 1.3 ± 0.2 |
插框 PMI 接口、防误插与 latch 位置链
|-------|---------------------|----------------------------------|
| 类别 | 尺寸 | 标注值 |
| PMI | PMI bay 宽 | 39.54 ± 0.5（6X） |
| PMI | PMI bay 高 | 79.07 ± 0.5（6X） |
| PMI | PMI 连接器中心 → bay 底 | 9.09 ± 0.3 |
| PMI | PMI 导向高 | 3.7 ± 0.2 |
| 防误插 | KEY TO BBU BAY WALL | 4.1 ± 0.5 / 3.1 ± 0.5 |
| 防误插 | 卡爪 / 孔特征 | 2× 5.85±0.5、2× 5.5±0.5、2× 13±0.5 |
| latch | shelf latch → 插框后部 | 787 ± 0.6 |
| latch | shelf latch → 止挡 | 787.5 ± 0.5 |
| latch | 垂直 latch → 止挡 | 766.5 ± 0.5 |

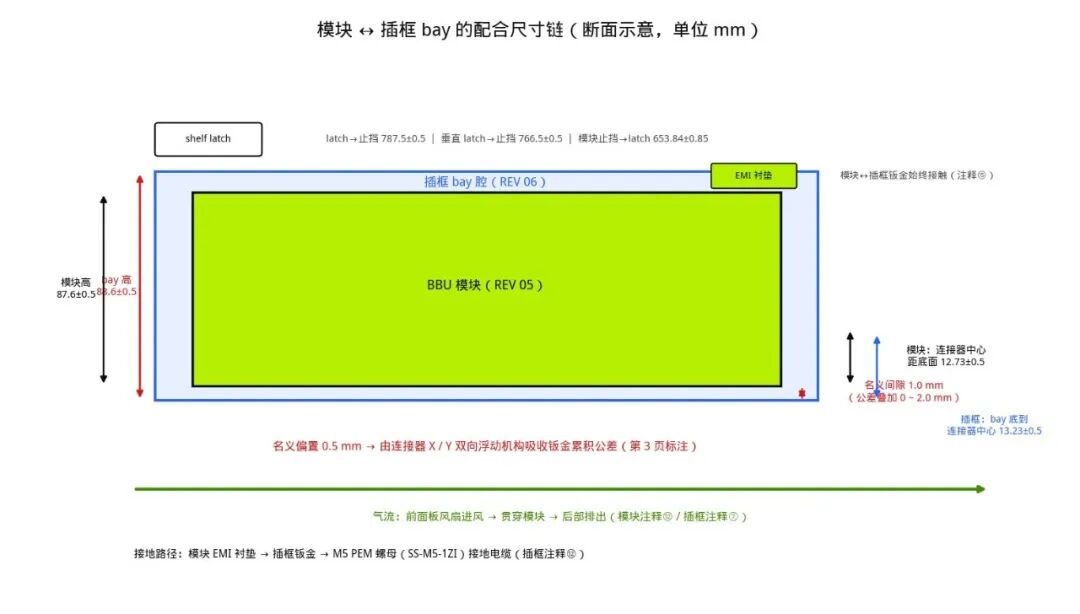

接口配合与公差分析
|---------|------------------------|--------------------------|-------------------------------------------|
| 接口 | 模块侧 | 插框侧 | 配合结论 |
| 高度 | 外廓高 87.6 ± 0.5 | bay 高 88.6 ± 0.5 | 名义间隙 1.0 mm，公差叠加后 0 ~ 2.0 mm；最坏情况可能「零间隙」 |
| 宽度 | （图面未单列总宽） | bay 宽 92.3 ± 0.6 | 插框给出上限，模块最大实体状态须 ≤ 92.9 |
| 连接器 Z 向 | 中心 → 模块底 12.73 ± 0.5 | bay 底 → 中心 13.23 ± 0.5 | 名义偏置 0.5 mm（模块略高），靠连接器 X / Y 浮动吸收 |
| 插入深度 | 本体长 661.7 ± 0.5 | 连接器 → latch 654.41 ± 0.4 | 名义余量约 7.3 mm，为 latch 与后端连接器留出空间 |
| 止挡位置 | 含 latch 长 672.7 ± 1 | latch → 止挡 787.5 ± 0.5 | 模块插到位后由 latch 与止挡共同确定最终位置 |
| 接地 | EMI 衬垫，位置可调但必须与钣金接触 | M5 PEM 螺母 + 主 PCBA 绝缘片 | 模块 → 插框 → 机架的连续接地路径，同时满足 EMC 与安规 |
| 气流 | 前部风扇 ≤ 60×60×38，前面板开孔 | 前后直通风道 | 两侧气流方向必须一致，反向安装会导致热失效 |
| 防火 | 抑制火焰从前 / 后窜出（UL 9540A） | 不得向相邻 bay 蔓延 | 模块级「关住」+ 插框级「隔断」的双层策略 |
| 标识 | LED 字符 ≥ 2.5 mm | bay 号 ≥ 4 mm、资产标签位 | 设备侧近读 + 机架侧远读的分层标识 |
图 5-1

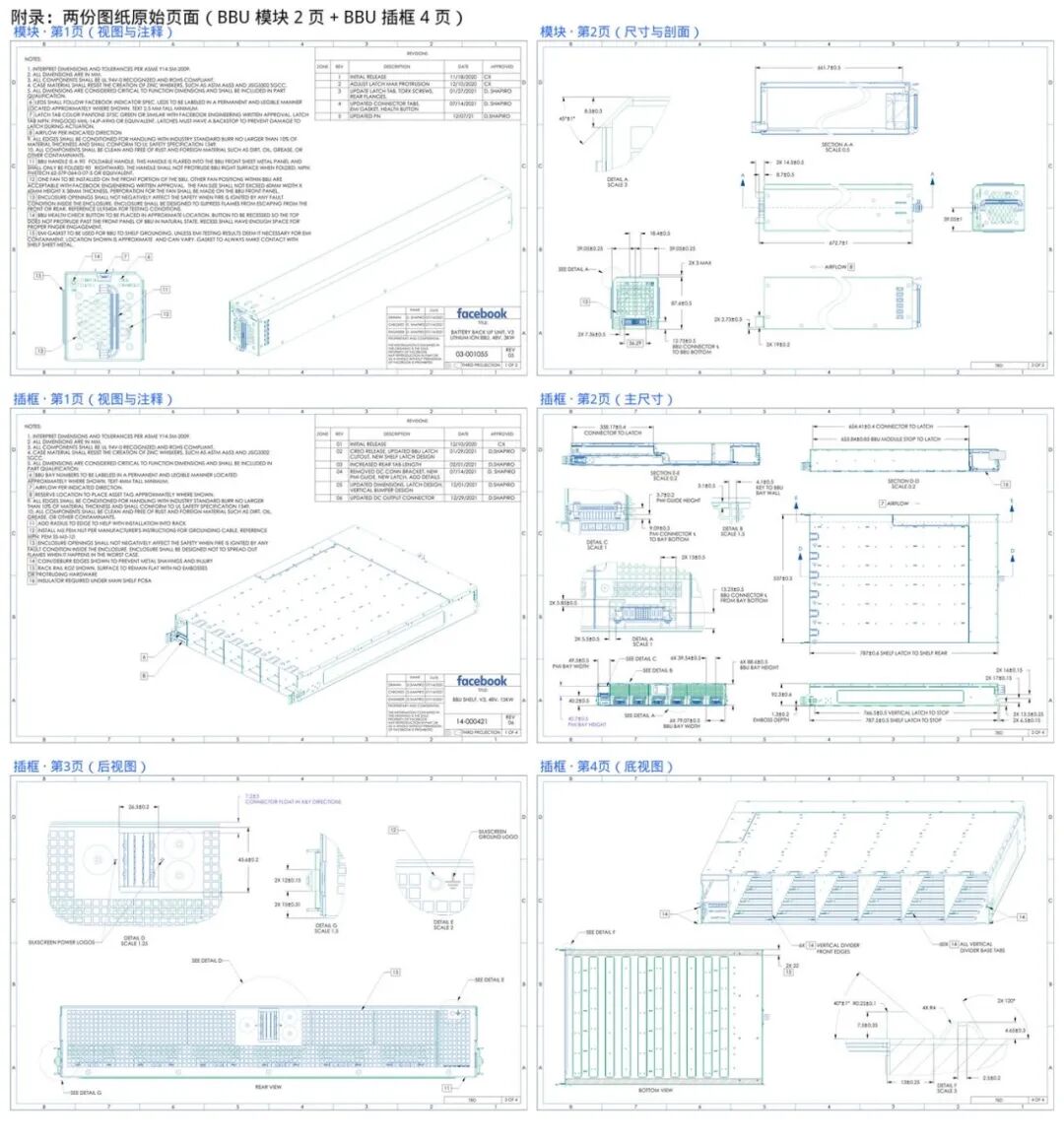

附录 · 图纸
图 7-1
附录 B · 总体尺寸
|--------------|------------------------|-----------------|---------------------------|
| 模块 | 值（mm） | 插框 14-000421 | 值（mm） |
| 本体总长 | 661.7 ± 0.5 | 总宽 | 338.17 ± 0.4 |
| 含 latch 最大长度 | 672.7 ± 1 | 连接器 → latch | 654.41 ± 0.4 |
| 外廓高 | 87.6 ± 0.5 | 模块止挡 → latch | 653.84 ± 0.85 |
| 腔体特征高 | 39.05（±0.25 / ±1） | bay 阵列总高 | 537 ± 0.5 |
| 连接器中心 → 底 | 12.73 ± 0.5 | 单 bay 高 / 宽 | 88.6 ± 0.5 / 92.3 ± 0.6 |
| 连接器安装 | 2×7.36、2×2.73、2×19±0.2 | PMI bay 宽 / 高 | 39.54 ± 0.5 / 79.07 ± 0.5 |
| 间隙上限 | 2× 3 MAX | PMI 连接器 → bay 底 | 9.09 ± 0.3 |
| 卡扣细节（3:1） | 8.5 ± 0.3、45° ± 1° | PMI 导向高 | 3.7 ± 0.2 |
| 剖面特征 | 2×14.5、8.7、18.4、36.29 | 防误插 key | 4.1 ± 0.5 / 3.1 ± 0.5 |
| 风扇上限 | 60 × 60 × 38（≤） | latch → 止挡 | 787.5 ± 0.5 |
| 把手 | 单向右折 90°，不超出右侧面 | 垂直 latch → 止挡 | 766.5 ± 0.5 |
| 标识字高 | LED ≥ 2.5 | 标识字高 | bay 号 ≥ 4（另留资产标签位） |
