你在做先导化合物优化时想在几分钟内看到候选分子的静电势（ESP）表面，而不是排队等 DFT；你想给 espsim、MMGBSA 或者可视化软件喂一套"近 DFT 质量"的原子电荷，而不是粗糙的 Gasteiger；你找到 Astex 2019 年开源的 ESP-DNN 图卷积模型，结果发现官方仓库是 Python 2.7 + TF 1.10 的"化石"，
python -m esp_dnn.predict第一行就报 SyntaxError。本文带你从 git clone 开始，用 6 处最小补丁把 ESP_DNN 搬到 Python 3.11 + TF 2.15，跑通 ligand / protein 双模式，4 个配体 + 2 个蛋白的 PQR 输出与官方 ground truth md5 逐字节一致，阿司匹林 / 咖啡因新分子全链 0.2--0.3 秒出结果。
关键词：ESP-DNN、静电势表面、图卷积网络、Astex、PQR、PLI、off-center 电荷、Python 3 迁移
相关教程与核心文献
| 资源 | 链接 | 与本文关系 |
|---|---|---|
| AstexUK/ESP_DNN 仓库 | github.com/AstexUK/ESP_DNN | 部署对象：DNN 模型 + PLI 二进制 + 示例 |
| Rathi P, Ludlow RF, Verdonk ML, J. Med. Chem. 2020, 63(16), 8778--8790 | 10.1021/acs.jmedchem.9b01129 | 原始论文（online 2019-09-25） |
| NGL Viewer | nglviewer.org/ngl | 官方推荐的 ESP 表面可视化 |
| AstexUK/esp-surface-generator | github.com/AstexUK/esp-surface-generator | NGL 表面网格导出脚本 |
| PQR 格式说明 | apbs-pdb2pqr 文档 | 输出格式：坐标+电荷+半径 |
先看看文章中模型的效果：

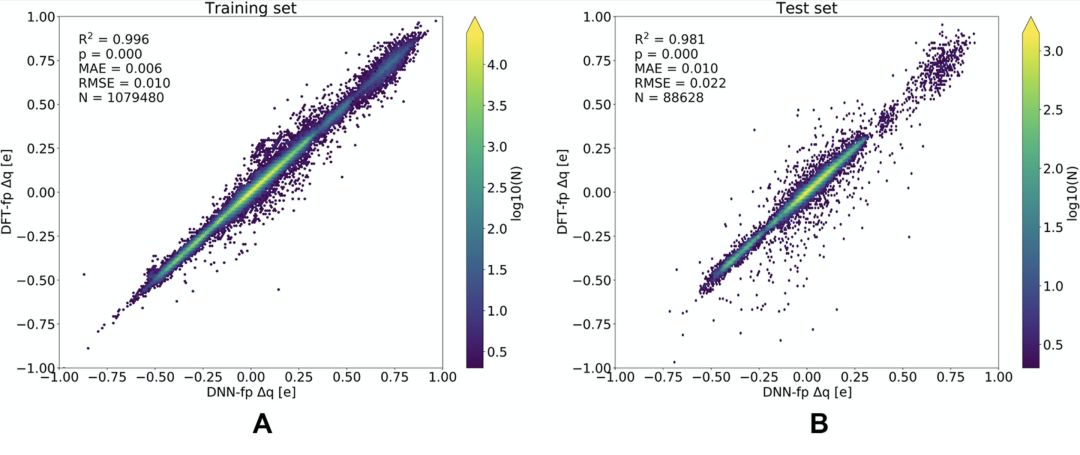

训练集以及测试集上的验证
针对训练集生成的DFT-fp对DNN模型进行了训练。 上图显示了DFT-fp Δq值相对于训练集的预测DNN-fp值的曲线图。 显然，该模型能够很好地描述训练集分子的点电荷，R2 = 0.996，RMSE Δq= 0.010e。 此外，在整个训练集中RMSEV平均值为3.30 kcal / mol，DNN-fp 模型生成的ESP表面质量近似于DFT-fp计算出的ESP表面。 将DNN-fp模型在测试集中的表现，显示DNN-fp和DFT-fpΔq值之间具有良好的相关性，其中R2 = 0.981，RMSE Δq= 0.022e。

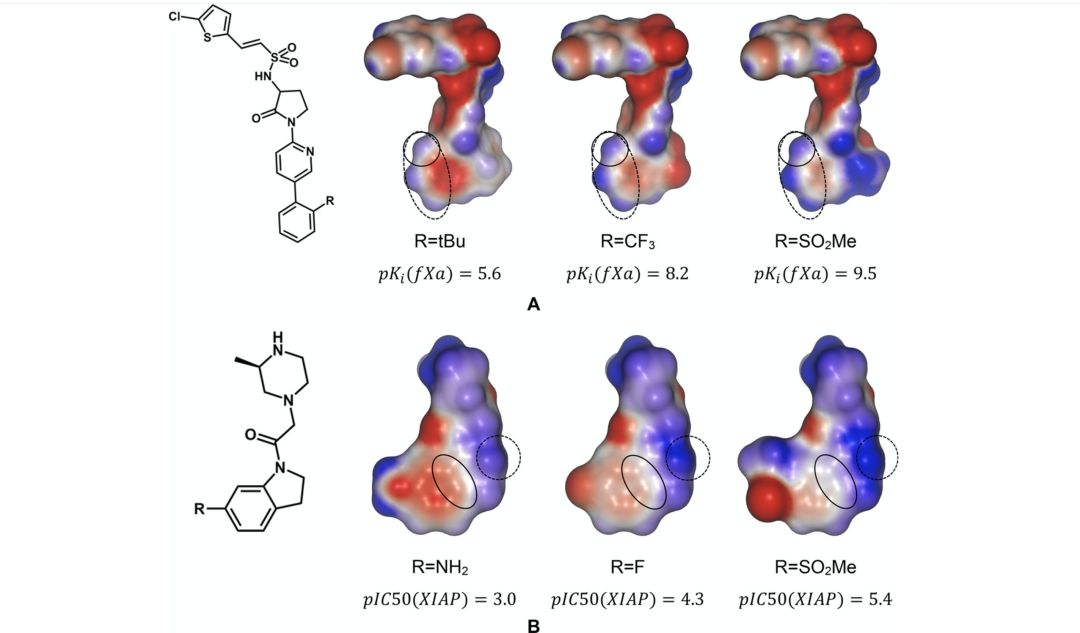

通过DNN-fp模型生成的ESP表面积
§1. 这个工具解决什么问题
众所周知，分子的静电性质可以用于预测化学反应性及分子间相互作用。常规流程是在分子表面移动单位电荷探针、逐点算 ESP 再着色，得到 ESP 表面。药物研发中静电互补优化至关重要------但 ESP 表面质量基本取决于底层静电模型，而蛋白-配体相互作用的静电效应只有量子力学（QM）计算能准确捕获，DFT 单分子动辄小时级，没法当常规药物设计工具用。
行业折中一直很尴尬：
| 电荷模型 | 速度 | 质量 | 问题 |
|---|---|---|---|
| Gasteiger / MMFF | 毫秒 | 粗糙 | σ-hole、孤对方向性几乎不体现 |
| AM1-BCC | 分钟级 | 中等 | 仍是半经验拟合，非 ESP 直接拟合 |
| RESP / DFT-fp | 小时级 | 精确 | 无法交互式使用 |
| ESP-DNN | ~0.2 s/分子 | 近 DFT | 需本地部署 + Py2 迁移 |
ESP-DNN 的卖点是：给配体预测的原子电荷外加 off-center 虚拟电荷点（孤对、σ-hole、p 轨道位置），一起写进 PQR 文件，直接喂 NGL/APBS 生成"近 DFT 质量"的 ESP 表面------化学家在可视化软件里编辑结构的间隙，ESP 表面就能刷新。
§2. 方法速览：图卷积 DNN 怎么学静电势
论文的构建路线（也是用户实测背景素材的对应关系）：
训练集 ：从 eMolecules 和 Sigma-Aldrich 可购买化合物中选取，最大程度覆盖化学空间，约束 HAC≤17、仅含 B/Br/C/Cl/F/H/I/N/O/P/S，共 100,500 个分子 ；测试集从 ChEMBL 构建，共 4,815 个。
标签生成：对每个分子（1）DFT 算电子密度 →（2）生成分子表面 →（3）在表面逐点算 ESP 值 →（4）拟合超额点电荷 Δq（含 off-center 位点），得到 DFT-fp 参照。
模型 ：图卷积网络，输入原子特征 + 邻居矩阵，输出每个原子的 Δq。论文数字（测试集）：DNN-fp 与 DFT-fp 的 Δq 相关性 R² = 0.981，RMSE = 0.022 e （训练集 R² = 0.996，RMSE = 0.010 e）；测试集 ESP 表面平均 RMSE_V 3.27 kcal/mol，与 DFT-fp 自身的 3.15 几乎持平，显著优于 AM1-BCC ESP。速度上比 DFT 快 4 个数量级。
推理链路（部署后实际跑的就是这条）：
.mol → RDKit MolToPDBBlock → pdb
→ DNN 预测重原子 Δq → dq.dat
→ PLI 二进制（加 off-center 点）→ .pqr带电分子的处理：模型只在中性分子 上训练，推理时先把输入中性化再预测，随后 apply_charge_correction 对形式电荷原子加 0.4×formal-charge 增量、等价原子（羧酸根两个 O 等）电荷取平均。这意味着对带电配体它的 ESP 形貌预测有系统性局限（后文 §10）。
§3. 本地部署：从 clone 到跑通
4.1 系统要求
README 写"仅支持 64 位 Linux"------严格说这是 PLI 二进制的要求：ext/pli/bin/pli 是静态链接 ELF （file 输出 statically linked，5.3 MB），任何 x86-64 Linux 直接 exec，无需装任何动态库；Windows 用户走 WSL2 即可。Python 部分纯跨平台。
4.2 克隆仓库
git clone --depth 1 https://github.com/AstexUK/ESP_DNN.git
cd ESP_DNN实测 20,909 个文件、311 MB ------大头是 PLI 的 pdbdict 和模型文件（esp_dnn/model/trained_model.h5 约 300 MB 级 h5 + norm_params.pkl）。clone 一次几分钟。
4.3 建环境（Py3.11 + TF 2.15）
官方 environment.yml 是化石级配置：
# 官方 environment.yml（2019）
python=2.7.15, rdkit==2018.09.3, keras==2.2.4,
tensorflow==1.10.0, numpy==1.16.2, xarray==0.11.3Py2.7 环境在 2026 年的机器上已经没有维护意义，直接建 Py3 环境（TF 2.15 的 wheel 只到 Python 3.11，这是版本锚点）：
# venv（uv 或 python -m venv 均可）
uv venv --python 3.11 ./venv
uv pip install --python ./venv/bin/python \
"numpy==1.26.4" pandas xarray \
"tensorflow==2.15.0" rdkit scipyGPU 非必需：本机实测纯 CPU 推理单分子 0.2--0.3 s，消费级机器完全够用，模型也小（加载 1.9 s）。
4.4 第一跑：SyntaxError
python -m esp_dnn.predict -m ligand -i examples/ligands
File ".../esp_dnn/predict.py", line 412
except AIChargeError, e:
^^^^^^^^^^^^^^^^
SyntaxError: multiple exception types must be parenthesizedPy2 的 except X, e: 语法，Py3.11 连 import 都过不去。这就是需要补丁的信号。
§4. 6 处最小补丁：Py2/TF1 → Py3.11/TF2.15
原则：只改兼容性，不动算法逻辑，改完以官方 ground truth 的 md5 做回归验证。共 6 处，按文件分组：
| # | 文件 | Py2/TF1 原写法 | Py3/TF2.15 修法 | 不改会怎样 |
|---|---|---|---|---|
| 1 | predict.py | except AIChargeError, e: |
except AIChargeError as e: |
SyntaxError，第一步就死 |
| 2 | predict.py | pickle.load(f)（文本模式） |
open(..., "rb") + pickle.load(f, encoding="latin1") |
norm_params.pkl 是 Py2 写的，Py3 默认 ASCII 解码直接 UnicodeDecodeError |
| 3 | predict.py | tf.get_default_graph() + with self.graph.as_default(): |
删除，直接 self.model.predict(...) |
TF2 无 default graph 概念，AttributeError |
| 4 | predict.py | self.featurizer.get_mol_fetaures(mol) |
get_mol_features(mol)（与修好的 featurize.py 统一） |
AttributeError（原名就是拼写错误） |
| 5 | atom_features.py / graph_conv.py / model_factory.py | from rdkit.Chem.AtomPairs.Utils import NumPiElectrons；from keras.engine.topology import Layer；keras.optimizers.Adam |
RDKit 2024+: rdchem.GetNumPiElectrons；TF2: tensorflow.keras.layers.Layer；tensorflow.keras.optimizers.legacy.Adam；另 range(1,19)+[None] → list(range(1,19))+[None] |
ImportError 逐个爆 |
| 6 | data_processing.py | pickle.load(f) |
同 #2 加 encoding="latin1" |
同 #2 |
几点说明：
- 最隐蔽的是 #2 的
latin1：Py2 pickle 里 str 是原生字节，Py3 默认按 ASCII 解码，文件头几个字节就抛 UnicodeDecodeError，报错位置还不在业务代码里，容易误判成文件损坏。 - TF2 的 Adam 落点 ：
tf.keras.optimizers.Adam在 TF 2.16+ 整体移到optimizers.legacy，TF 2.15 环境两者都可，但写 legacy 路径向下兼容更稳。 graph_conv.py里 TF1 的tf.Print调试层在 TF2 已删，随 #5 一起清理。- 模型 h5 本身不需要 任何转换------Keras 2.15 的
load_model（配合自定义层注册）能直接读 2019 年的权重，这是这次迁移成本低的关键。
打完补丁先做语法检查：
python -m py_compile esp_dnn/predict.py esp_dnn/atom_features.py \
esp_dnn/graph_conv.py esp_dnn/model_factory.py \
esp_dnn/data_processing.py esp_dnn/featurize.py§5. 安装测试：md5 逐字节复现官方结果
验证标准：仓库 examples/ 里每个输入都带 *.pqr.saved 官方输出，本地跑完 md5sum 逐字节对比。字节级一致 = 补丁没有引入任何数值偏差（浮点都一样，说明 DNN 前向传播 + PLI 参数链完全复现）。
6.1 ligand 模式（README 官方命令）
cd ESP_DNN
python -m esp_dnn.predict -m ligand -i examples/ligands -o ./out_lig # out_lig 需先 mkdir
python -m esp_dnn.predict -m protein -i examples/proteins -o ./out_prot实测结果（消费级 CPU，2026-09-30）：
| 模式 | 输入 | 输出 | md5 vs 官方 saved | 耗时 |
|---|---|---|---|---|
| ligand | lig1.pdb | lig1.pdb.pqr（63 行） | 一致 | 全批 4 分子 3.0 s（含模型加载） |
| ligand | lig2.pdb | lig2.pdb.pqr（62 行） | 一致 | --- |
| ligand | lig3.pdb | lig3.pdb.pqr（65 行） | 一致 | --- |
| ligand | lig1_charged.pdb | lig1_charged.pdb.pqr（63 行） | 一致 | --- |
| protein | 1akg_neutral.pdb | 27,619 B | 一致 | 全批 0.56 s |
| protein | 5c7a_charged.pdb | 177,926 B | 一致 | --- |
6/6 全部 md5 一致。 protein 模式不经过 DNN（氨基酸用参数化电荷，由 PLI 直接处理），所以更快；5c7a_charged 这种上千原子的蛋白也在半秒内完成。
注意 ligand 模式如果输入目录里有 .mol 文件（examples 自带），程序会先用 RDKit 转出 .mol.pdb 再统一处理------所以 examples 里 4 个配体实际产出的 PQR 文件名是 lig1.mol.pdb.pqr 系，和 *.saved 的 md5 是对得上的（lig1.pdb.pqr.saved 与 lig1.mol.pdb.pqr 内容一致，两条路殊途同归）。
§6. 新分子实测：阿司匹林与咖啡因
示例复现只能证明"补丁无害"，还要看对新分子的泛化。从 SMILES 出发走完整链路（这是实际使用时的标准姿势）：
from rdkit import Chem
from rdkit.Chem import AllChem
for name, smi in {
"aspirin": "CC(=O)Oc1ccccc1C(=O)O",
"caffeine": "CN1C=NC2=C1C(=O)N(C)C(=O)N2C", # C8H10N4O2, 24 原子
}.items():
m = Chem.AddHs(Chem.MolFromSmiles(smi))
AllChem.EmbedMolecule(m, randomSeed=42)
w = Chem.SDWriter(f"{name}.mol"); w.write(m); w.close()然后把这两个 .mol 放进一个空目录（目录里不要有别的 pdb），从仓库根目录跑：
python -m esp_dnn.predict -m ligand -i /path/to/mols实测（暖模型后逐分子计时）：
| 分子 | 原子数 | PQR 行数 | 构成 | 总电荷 | 单分子耗时 |
|---|---|---|---|---|---|
| 阿司匹林 | 21 | 49 | 13 重原子 + 8 H + 8 Hlp + 20 Hp | −0.0009 e | 260 ms |
| 咖啡因 | 24 | 51 | 14 重原子 + 10 H + 5 Hlp + 22 Hp | +0.0001 e | 216 ms |
总电荷归零到 10⁻³ e 量级（推理后减均值 + 等价原子平均），off-center 点数量随杂原子数变化------咖啡因 4 个 N 出 5 个孤对位，阿司匹林酯/羧酸 O 出 8 个。一个小坑提醒：写 SMILES 时先 CalcMolFormula 核一遍分子式再往下走，我第一版咖啡因 SMILES 手滑多写了一个 N，29 原子的"咖啡因"照样全链跑通------工具不会替你检查化学合理性。
速度上：模型加载 1.92 s（一次性），之后每个分子 0.2--0.3 s（DNN 前向 + PLI），确实到了"交互式刷新 ESP"的量级，和论文宣传一致。
§7. PQR 输出解读与可视化
PQR 每行 = PDB 坐标 + 电荷（occupancy 列）+ 半径（bfactor 列）。三种"虚拟原子"的命名语义（从 ext/pli/params/features.pli 实查，H 前缀表示伪原子）：
| 名称 | 含义 | 来源 |
|---|---|---|
Hh |
真实氢原子（带 DNN/Gasteiger 链路的电荷） | on-atom |
Hlp |
孤对（lone pair）off-center 点，如 N/O 孤对方向 | ftype lp "lone pair" off-centred |
Hp |
p 轨道 off-center 点，芳香/共轭体系 π 分布 | ftype p |
Hsh |
σ-hole off-center 点，卤素/硫反键方向 | ftype sh "sigma hole" off-centred |
阿司匹林 PQR 节选（第 2 列电荷）：
HETATM 12 O3 UNL _ 1 0.786 -2.058 0.526 -0.4164 1.6000 # 羰基 O, 负电荷集中
HETATM 19 Hlp UNL _ 1 -2.694 -0.726 1.877 -0.0060 0.8700 # 孤对虚拟点
HETATM 43 Hlp UNL _ 1 1.013 -2.773 0.805 -0.0074 0.8700可视化按 README 走 NGL Viewer（nglviewer.org/ngl）：File 打开 PQR → 添加 surface 表示 → surfaceType=av、radiusType=explicit、colorScheme=electrostatic，colorDomain 建议 -50, 50 kcal/mol，colorScale=rwb。Jupyter 内用 nglview 同参数。要导出表面网格数据（顶点+ESP 值）就用官方配套的 NodeJS 脚本 esp-surface-generator。
对药化工作流，这套 PQR 还有两个下游用法：电荷列直接作为 espsim 的自定义电荷算 ESP 相似度；或与蛋白 PQR（protein 模式产物）一起做静电互补定性检查。
§8. 踩坑清单
| # | 症状 | 根因 | 修复 |
|---|---|---|---|
| 1 | SyntaxError: multiple exception types must be parenthesized |
Py2 except X, e: 语法 |
§5 补丁 #1 |
| 2 | UnicodeDecodeError（加载 norm_params.pkl） |
Py2 pickle 字节流 vs Py3 ASCII 默认解码 | open(...,"rb") + encoding="latin1" |
| 3 | AttributeError: module 'tensorflow' has no attribute 'get_default_graph' |
TF1 graph API 在 TF2 删除 | 删掉 graph 上下文直接 predict |
| 4 | OSError: Bad output file .../lig2.mol.pdb |
-o 输出目录不会自动创建 |
先 mkdir -p 输出目录 |
| 5 | -o 指定独立目录时只产出 .mol.pdb 中间文件，没有 PQR，日志末尾 No input files found |
源码两阶段 glob 脱节：.mol→.pdb 写进输出 目录，但第二阶段 glob *.pdb 只扫输入 目录。官方 examples 能跑通纯粹因为仓库自带 .pdb |
不用 -o，让输入输出同目录（PQR 会产在 .mol 旁边）；或先把 .mol 转成 .pdb 后放入输入目录 |
| 6 | ModuleNotFoundError: No module named 'esp_dnn' |
python -m 需要仓库根在 sys.path |
cd 进仓库根再跑（README 有说明），或 pip install -e . |
| 7 | Windows git clone 报设备名错误 | 仓库 cif/CON/CON.cif、cif/PRN/PRN.cif 撞 Windows 保留设备名 |
用 codeload tarball + unzip 绕过 |
| 8 | 想设 PLI_DIR 环境变量 |
其实不必须 | predict.py 自动探测 esp_dnn/ext/pli，只有挪动二进制时才需要设 |
坑 5 是这次实测抓到的最有价值的一个：它不是报错，而是静默空转 （exit 0、无 PQR、只有一行 INFO 级 No input files found），如果不在 examples 之外的目录试新分子根本发现不了。
§9. 局限与适用边界
- 训练集全中性 + HAC≤17 + 11 种元素：带电配体的电荷预测靠中性化+0.4 修正近似，ESP 形貌对净电荷差异不敏感（此前实测同一骨架 ±0.4 e 对，ESP 相似度仍高达 0.9+，判别力丢失）；超出元素/大小域的分子（金属配体、大环）慎用。
- 模型是 2019 年定格的：仓库 6 年未更新主模型，后续有 EspalomaCharge 等 GNN 电荷新工作可作对比，但"off-center 点 + 蛋白参数化电荷 + NGL 交互"这套完整链路仍是 Astex 独家。
- PLI 二进制闭源 （静态 ELF 可执行，参数表
elements.pli/features.pli可读但不可改）：想自定义 off-center 类型或扩元素只能等上游。 - 何时该切换任务：要绝对精确 → 直接 DFT/RESP；要蛋白-配体互补性打分 → 这套 PQR 定性看可以，定量要上 APBS 类求解器。
