LangGraph-AI智能体开发框架 - LangGraph 入门案例1 : 智能快递配送系统

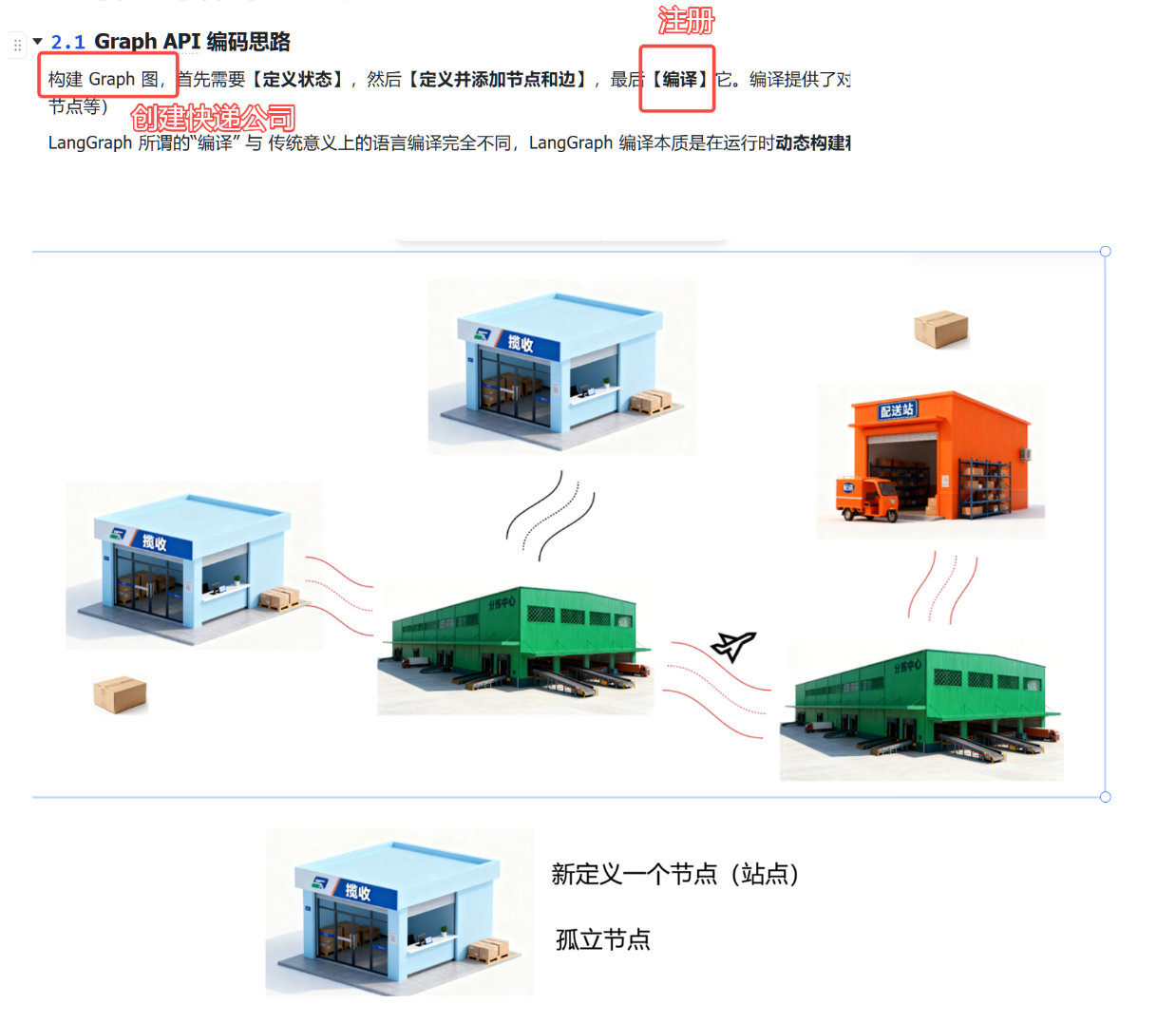

下面用这张图的快递公司的业务类比 LangGraph 构建 Graph 图的完整流程:

整体流程分为三大步骤：定义状态 → 定义并添加节点和边 → 编译。

定义状态：相当于定义快递包裹的数据结构，包裹 id、始发地、目的地、流转记录这些信息，就是 Graph 的 State，所有站点都共用这份包裹信息。

定义并添加节点和边

**节点：**就是一个个快递站点，揽收站、分拣中心、配送站，每一个站点对应 LangGraph 里面的一个 node 节点函数，每个站点只负责自己那一部分业务逻辑。

**边：**就是站点之间的运输路线，规定包裹跑完 A 站点之后，接下来去往哪一个站点。把揽收站、分拣中心、配送站通过运输路线（边）串联起来。

图里的孤立节点：只新建了一个揽收站点，但是没有给它配置任何进出的运输路线，没有边把它接入整个业务网络。

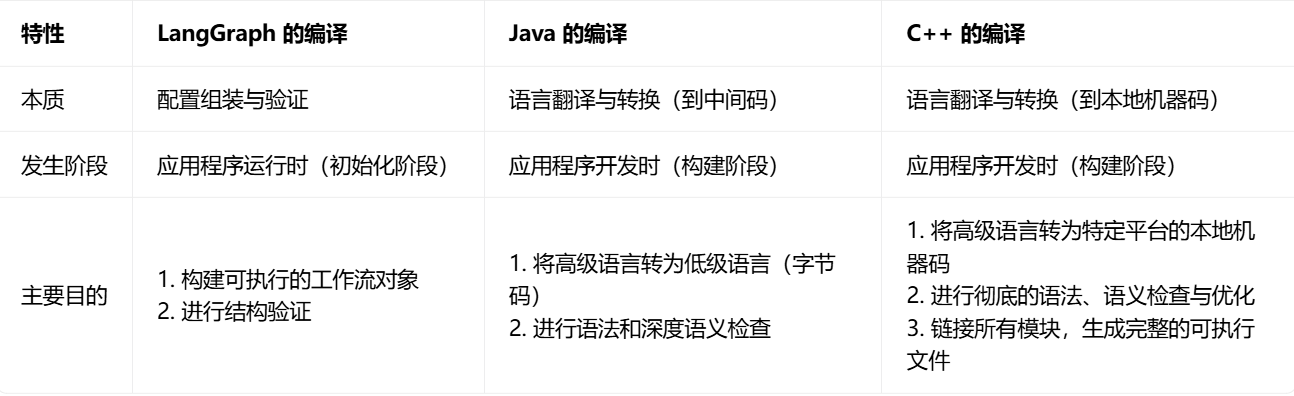

编译 (compile)：类比 "注册快递公司"。编译并不是翻译代码，而是做两件核心工作：

把已经写好的节点、边组装起来，生成一个可以直接调用运行的工作流对象。

做图结构校验：检测是否存在孤立节点。像图中这个只创建、没有连线的揽收站，编译的时候就会检测出来并报错，防止出现有节点但是流程无法走到的问题。

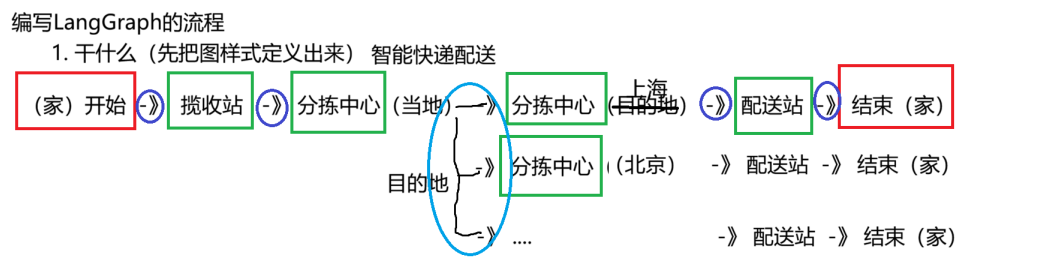

智能快递配送流程:

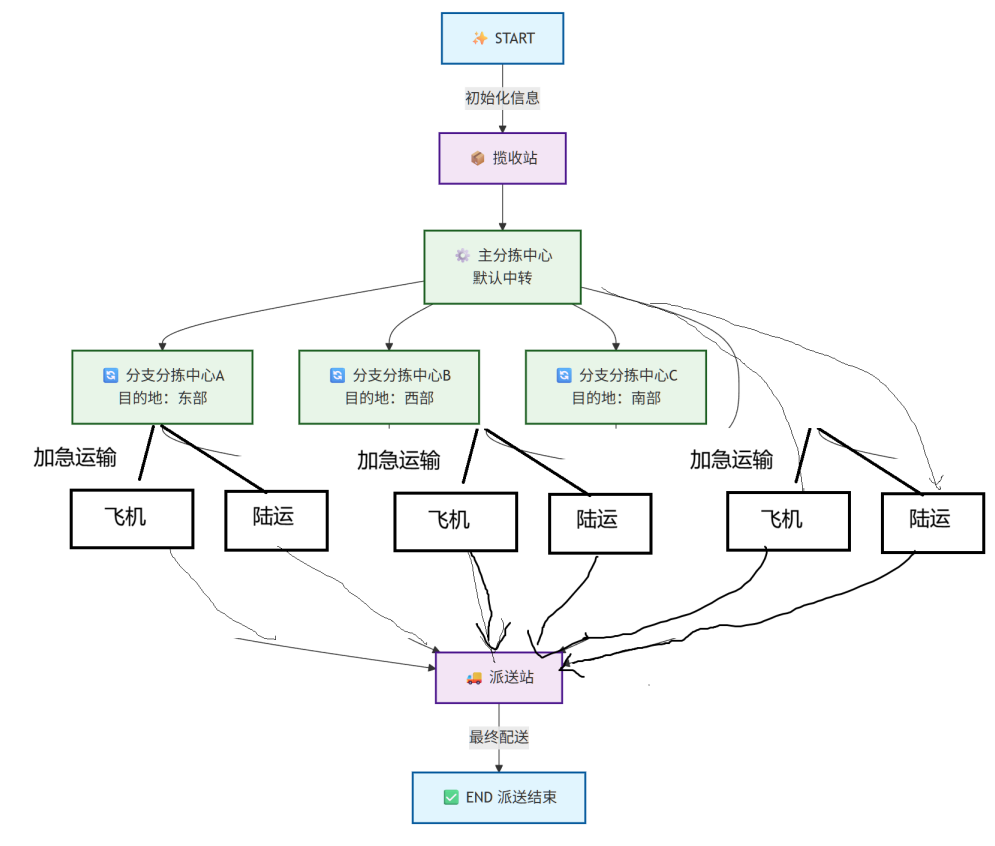

这张图是智能快递配送完整的流程图。

整个流程从 START 起点开始，首先完成包裹信息的初始化，也就是给 state 赋值包裹 id、始发地、目的地、优先级等全部数据。

流程第一步进入揽收站节点，完成包裹揽收操作，更新包裹的状态与流转记录。

揽收完成之后，流转到主分拣中心，这里作为默认中转节点。主分拣中心读取包裹 state 里面的目的地字段，做条件判断，执行路由分发。根据目的地归属，把包裹分流到分支分拣中心 A（东部）、分支分拣中心 B（西部）、分支分拣中心 C（南部）其中的某一个分支。

每一个分支分拣中心拿到包裹之后，会读取包裹的 priority 优先级。如果包裹标记为加急就选择飞机运输；普通包裹则走陆运运输。不同分支的飞机、陆运两条运输路径，最终全部汇聚流向派送站节点。

到达派送站之后，执行最终配送业务逻辑，更新包裹状态为已签收，记录流转日志。

全部业务处理完毕，流转到 END，整个快递配送流程正式结束。

这两张图体现了 LangGraph 条件边的能力：同样一个节点执行完毕之后，可以根据 state 内部的业务数据动态选择下一跳去往哪一个节点，不再是固定一条直线流程。多个不同分支路径，最后又可以汇聚到同一个节点，继续往下执行。

二、编码

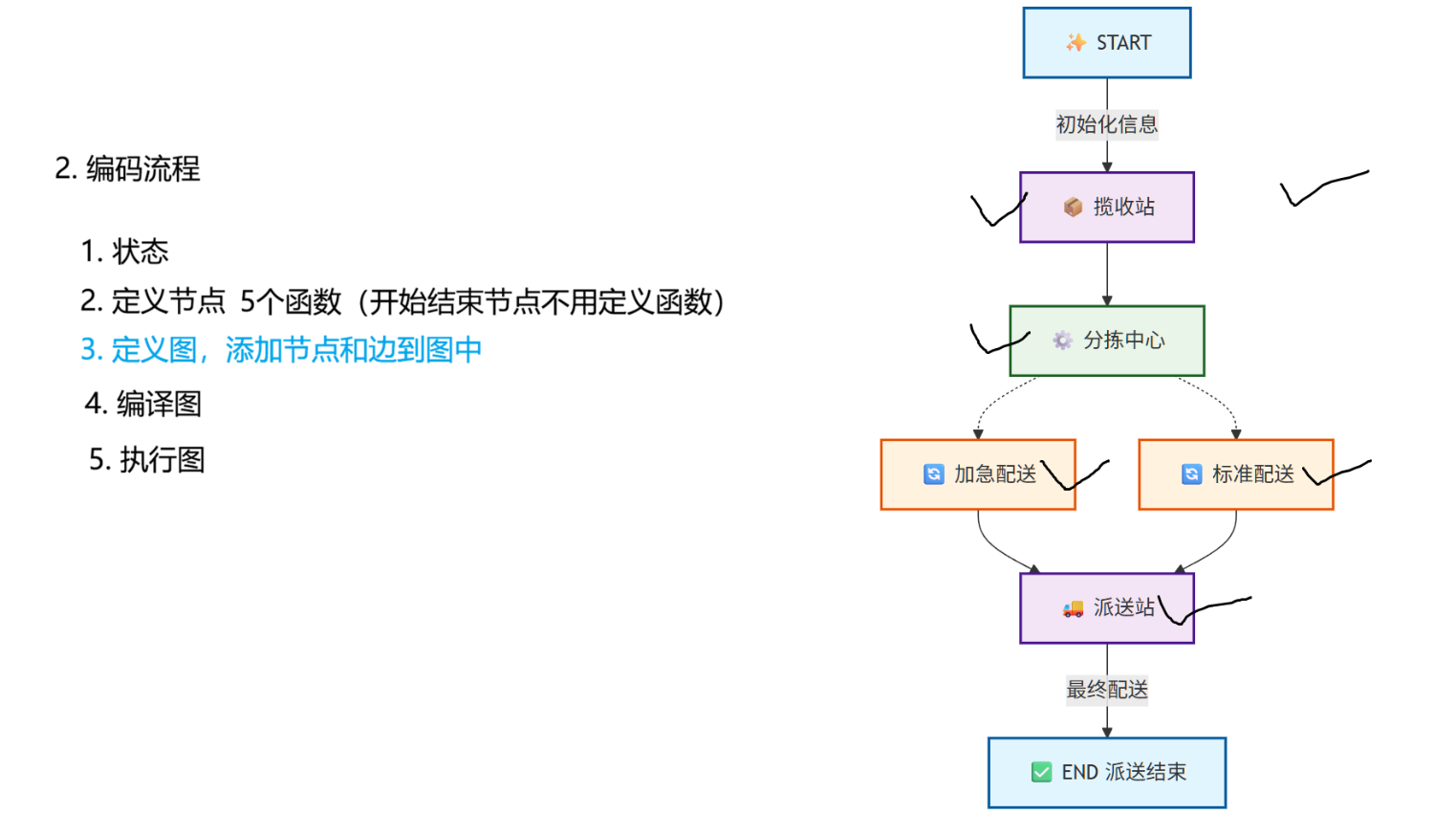

编码流程

整套 LangGraph 编码一共分为 5 个步骤，和上面的流程图一一对应。

**第一步，定义状态。**我们先定义好 PackageState，用来存放包裹全部业务数据，整张图所有节点共享这一份状态数据，包裹 id、目的地、priority 优先级、流转历史都保存在这里。后续所有节点函数读取、修改的数据都来自这个状态。

**第二步，定义节点，**一共 5 个业务函数。这里要注意，流程图里的 START、END 是 LangGraph 内置的起点、结束标记，不需要我们自己编写函数，框架内部已经实现。 我们需要手写函数的业务节点分别是：揽收站、分拣中心、加急配送、标准配送、派送站，一共 5 个，每一个节点就对应一个 Python 函数。

**节点和函数的关系：**一个业务节点绑定一个函数。函数是这个节点真正要执行的业务逻辑。当流程流转到这个节点的时候就会自动调用绑定的函数，传入当前 state，函数执行完成返回状态更新字典，LangGraph 自动合并更新全局状态。

**第三步，定义图，添加节点和边到图中。**实例化 StateGraph 图构建器，把上面写好的 5 个函数通过 add_node 注册到图，给每个函数起节点名字。再通过边配置流转逻辑：START 指向揽收站；揽收站固定流向分拣中心；分拣中心这里配置条件边，读取 state 里面 priority 字段，如果是加急就走到加急配送节点，如果是普通就走到标准配送节点；加急配送、标准配送两个分支最后都汇聚到派送站；派送站再指向 END。这一步就是把流程图上的连线全部用代码描述出来。

**第四步，编译图。**调用 compile() 方法，完成图的组装与结构校验，检查有没有孤立节点、连线是否合法，输出一个可以调用执行的图对象。编译不会运行业务逻辑，只是把图结构准备就绪。

**第五步，执行图。**调用 graph.invoke()，传入初始化的包裹 state，图就会从 START 开始，按照我们配置好的节点、边，自动依次调用各个节点绑定的函数，走完整个配送流程，直到走到 END，流程终止。

重点总结： START 和 END 只是流程标记，代表流程的入口和出口，不是业务节点，没有业务逻辑，不需要开发者定义函数。所有真正要干活的业务步骤，都必须自己写函数，再通过add_node把函数注册为图里面的节点。

三、代码编写

步骤1：定义State，设置快递的"包裹信息"

定义图时要做的第一件事是定义图的状态。状态将是图中所有节点和边的输入，可以是 TypedDict 或 Pydantic 模型（Pydantic 的性能不如 TypedDict）。如下所示：

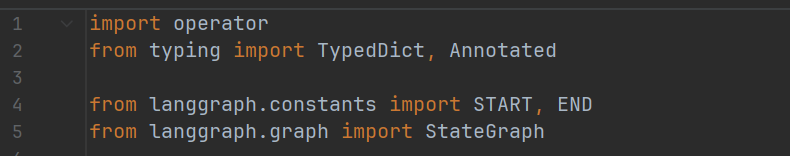

首先看导入部分。第一行 import operator，导入 Python 内置 operator 模块，这里主要使用operator.add 用来告诉 LangGraph 使用 operator.add 的字段做追加合并，而不是直接覆盖。

第二行 from typing import TypedDict, Annotated，TypedDict 用来定义带类型注解的字典结构，也就是我们的状态；Annotated 是给字段附加额外元信息，在这里附加合并规则。后面两行导入 LangGraph 组件，START、END 是图内置的起点、结束标记；StateGraph 是构建状态图的核心类。

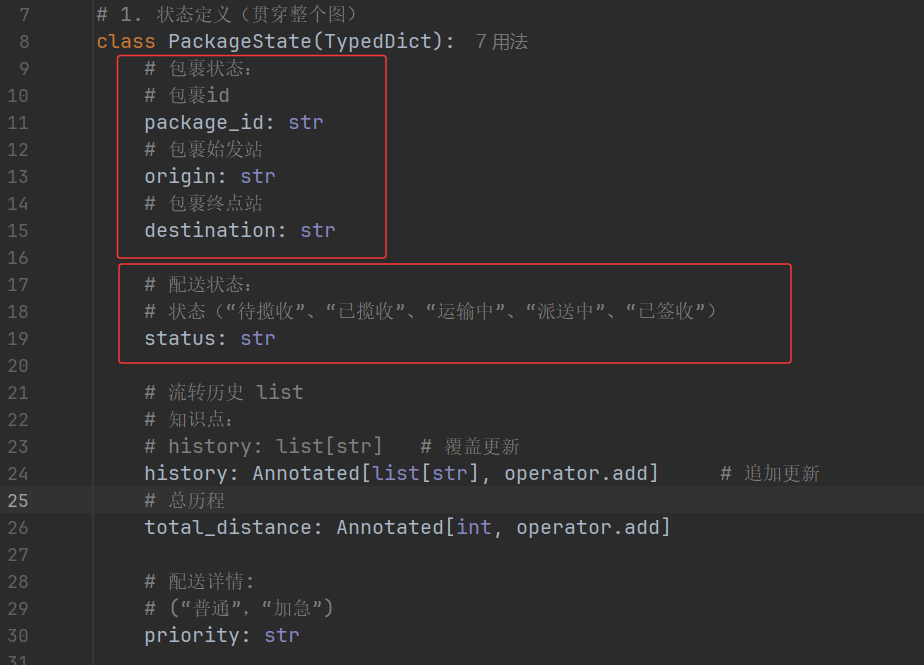

**接下来定义 PackageState(TypedDict)，这个类就是整张图的状态模板，图运行全程，所有节点函数拿到的 state 都遵循这个结构。**所有节点都可以读取 state 里面的字段，节点返回的更新字典会和全局 state 做合并。

package_id、origin、destination 这三个普通字符串字段，对应包裹编号、始发站点、目的站点。这类普通字段，节点返回更新字典时会直接覆盖原值。比如节点返回 {"package_id":"PKG002"}，就直接把原来的 package_id 替换掉。

status 字段是字符串，用来记录包裹当前配送状态，可选值为待揽收、已揽收、运输中、派送中、已签收。同样属于覆盖更新，节点返回新 status，直接替换旧的 status。

然后是 history 字段，这里做了关键处理。如果直接写 history: list $str$ ，节点返回新列表的时候 LangGraph 会直接把旧的 history 整个覆盖掉，旧流转记录直接丢失。而使用 Annotated $list\[str$ , operator.add]，就是给这个字段指定合并策略：当多个节点返回新的列表片段，执行列表相加，也就是追加。比如节点返回 {"history": $"在西安揽收"$ }，不会覆盖旧列表，而是把新字符串追加到原有列表后面，完整保存全部流转日志。

total_distance: Annotated $int, operator.add$ 是整型字段，同样附加 operator.add。它的合并行为是数值相加。节点返回 {"total_distance":300}，不会直接把总里程设置成 300，而是在原来 total_distance 数值基础上做加法，累加里程。

最后 priority 字符串字段，标记包裹是普通或者加急，用于后续分拣中心做条件分支判断，同样是覆盖更新。

这里重点区分两种更新行为。普通字段默认是覆盖更新，新值直接替换旧值。被 Annotated 加上 operator.add 修饰的字段会执行追加、累加合并，适合日志列表、累计数值这类场景，不需要我们在节点函数内部手动去拼接、累加，LangGraph 底层自动完成合并。

步骤2：定义节点 Nodes，创建配送站点

接着我们可以定义各个配送站点 (节点)。在 LangGraph 中，节点就是一个 Python函数 (同步或

异步)。注意

节点接收状态作为参数。
节点不需要返回整个状态模式，只需一个更新。

我们一共有 5 个节点，也就是 5 个函数，如下所示：

首先看节点函数通用规则。LangGraph 里面每一个业务节点本质就是普通 Python 函数。函数的入参是 state: PackageState，代表当前整张图最新的状态对象，我们可以从 state 里面读取包裹的全部信息。**函数不需要返回完整的全部 state，只需要返回发生变更的字段字典。**LangGraph 会自动把返回的更新字典和全局 state 做合并。

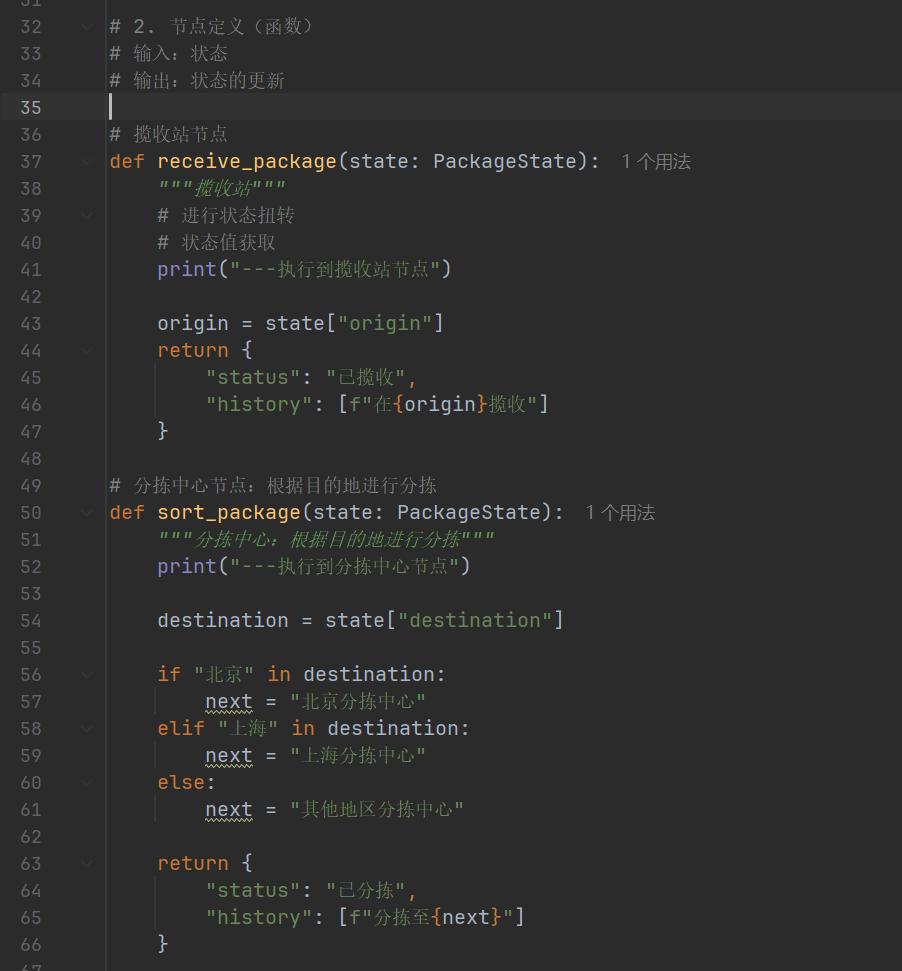

第一个函数 receive_package，对应流程图里的揽收站节点。 函数内部第一处是打印语句 print("---执行到揽收站节点")，这是调试用的输出，可以直观看到当前走到了哪一个节点。origin = state $"origin"$ ，从传入的 state 字典取出始发站点，拿到包裹从哪里发出这个业务数据。

然后 return 返回更新字典。"status": "已揽收"，status 是普通覆盖更新字段，会直接把全局 state 的 status 修改为 "已揽收"。"history": $f"在{origin}揽收"$ ，history 字段之前定义过Annotated $list\[str$ , operator.add]，不会直接覆盖旧列表，而是把这个新的字符串元素追加到原来 history 列表末尾，实现流转日志累加。

**第二个函数 sort_package，对应流程图的分拣中心节点。**同样先打印日志，方便调试观察节点执行。 destination = state $"destination"$ 从 state 读取包裹的目的地。

接下来做业务判断，判断目的地字符串里面包含什么城市关键词。如果目的地包含北京，就赋值next = "北京分拣中心"；如果包含上海，next = "上海分拣中心"；其余所有情况走到 else 分支，next = "其他地区分拣中心"。这里只是在函数内部算出了下一个分拣中心的名字，注意：这个函数本身不能直接控制流程跳转。函数只负责修改 state 数据，真正决定下一个走哪个节点，是后面代码里的条件边逻辑。

return 返回更新字典。 "status": "已分拣"，把全局状态的配送状态更新为已分拣。"history": $f"分拣至{next}"$ ，把本次分拣去向记录为一条新日志，依靠 operator.add 自动追加到 history 列表，保存完整流转记录。

补充一个关键点：这两个节点函数只负责读取 state、产出状态变更。节点函数不会写任何跳转代码，流程走向由 add_edge、add_conditional_edges 在外部定义，业务逻辑和流程控制相互分离开。

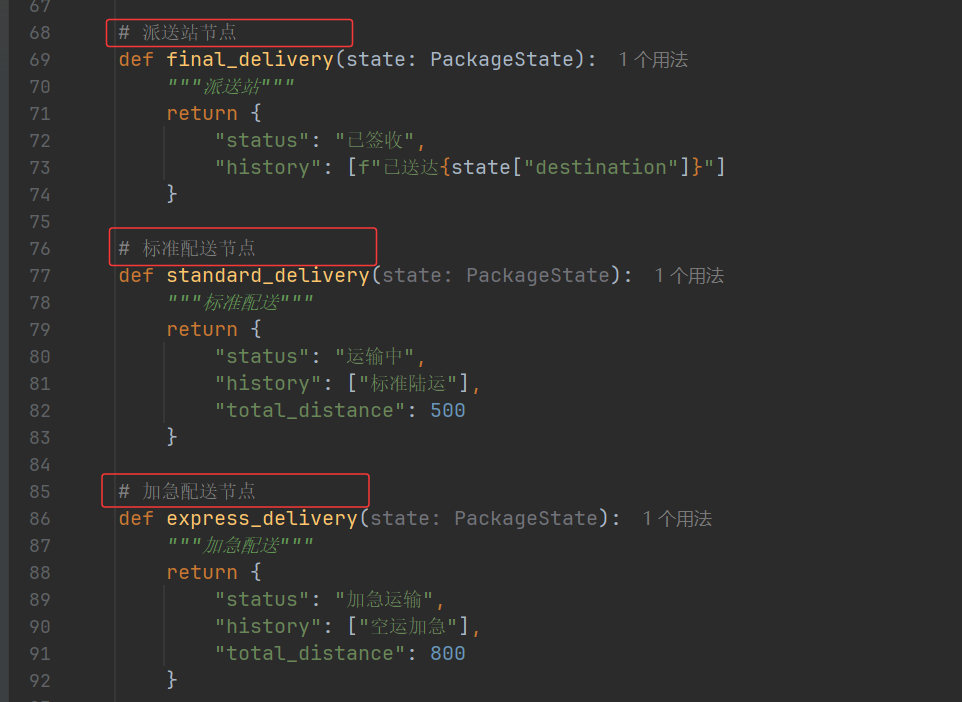

这是剩下的 3 个业务节点函数，同样遵循 LangGraph 节点函数统一规则：接收当前 state 作为入参，只返回需要更新的字段字典，框架自动合并更新全局状态。

**第一个 final_delivery，对应流程图的派送站节点，代表包裹最后一步派送签收。**函数从 state 读取 destination 拿到包裹目的地。返回字典中 status 被覆盖更新为 "已签收"，代表整个配送业务完成。history 传入一条新日志 $"已送达{state\['destination'$ }"]，依靠 operator.add 将这条记录追加到历史列表末尾，记录完成派送这件事。这个节点执行完之后，流程就会走向 END 结束。

**第二个 standard_delivery 标准配送节点，对应普通优先级包裹走陆运的业务。**status 覆盖更新为 "运输中"，标记包裹正在运输。history增加一条 $"标准陆运"$ ，记录本次是陆运运输。 total_distance 返回数值 500。这个字段定义的时候标注了 Annotated $int, operator.add$ ，不会直接把总里程改成 500，而是在原有 total_distance 数值基础上加 500。

**第三个 express_delivery 加急配送节点，对应加急包裹走空运的业务。**status覆盖更新为 "加急运输"，区分普通运输状态。history追加 $"空运加急"$ 日志，标记本次是空运加急。total_distance 返回数值 800，同样触发 operator.add，在原有里程基础上累加 800。

这里重点区分两个里程数值的含义。500 和 800 不是设置最终总里程，而是本次运输环节新增的里程，LangGraph 自动做加法。同时要再次强调，**这两个配送函数本身不会自己做分支判断。到底执行标准配送还是加急配送，不由函数内部 if 判断决定，而是后面代码写条件边，读取 state 里面 priority 字段动态选择调用哪一个函数。**函数只负责业务逻辑，流程路由交给边来控制，实现业务逻辑和流程控制解耦。

至此 5 个业务节点函数全部讲完：receive_package 揽收站、sort_package 分拣中心、standard_delivery 标准配送、express_delivery 加急配送、final_delivery 派送站。START 与 END是框架内置标记，不需要编写函数。

步骤3：定义 StateGraph图，成立快递公司

StateGraph 是一个有状态图计算框架，它基于有向图（DirectedGraph）模型构建，专门设计用于处理多步骤、有状态的工作流程。

StateGraph 用来将复杂的工作流程可视化、模块化，让开发者能够像设计快递配送网络一样设计软件系统。通过这种思维方式，即使是复杂的多步骤AI应用也变得清晰可控。我们需要使用 langgraph.graph.state.StateGraph 来定义。StateGraph 仅是一个构建器类，可以使用 State 来构建。如下所示：

这是编码流程的第三步，实例化 StateGraph 对象，类比于创建一家快递公司。

StateGraph 是 LangGraph 提供的状态图核心类，实例化的时候必须传入我们前面定义好的状态类PackageState。传入 PackageState 代表这整张图运行的时候全程都会使用这一套状态结构，所有节点读取、修改的 state，都必须遵守 PackageState 里面定义的字段、类型、合并规则。

变量名 delivery 就是我们这个图实例，后续所有注册节点、添加边的操作，都要操作这个 delivery 对象。

这里泛型部分 $Any, None, Any, Any$ 是类型提示，属于 IDE 静态类型注解，不影响程序运行。

执行完这一行代码，只是完成了图对象的初始化。此时图里面是空的，还没有任何节点，也没有任何连线。就好比快递公司只是注册完成，还没有把揽收站、分拣中心这些站点入驻进来，下一步就要调用 add_node 把 5 个业务函数注册成为图里面的节点。

步骤4：添加节点 Nodes，建设配送站点

接下来，我们需要将各节点，组织进图中，即添加节点到 StateGraph 中。我们使用 add_node() 将新节点添加到 StateGraph。

这一步是向已经实例化完成的 delivery 图对象中注册业务节点，类比给快递公司入驻各个业务站点。

add_node() 是 StateGraph 提供的方法，它接收两个参数。第一个参数是节点名字，是字符串 ，这是图流程内部识别节点的唯一标识，后面配置边、配置跳转逻辑都要用这个字符串名字。第二个参数传入我们之前写好的业务函数对象，我们只需要把函数本身交给图，图运行流转到这个节点的时候，会自动调用该函数。

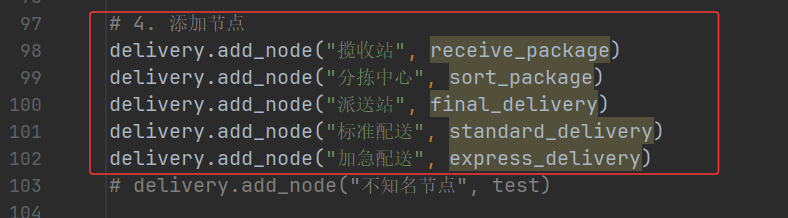

第一行 delivery.add_node("揽收站", receive_package) 把字符串名字 "揽收站" 和函数 receive_package 绑定。当流程走到 "揽收站" 这个节点，框架自动调用 receive_package(state)，传入当前全局状态。剩下四行逻辑完全一致，分别注册分拣中心、派送站、标准配送、加急配送，正好对应我们 5 个业务函数。

执行完这 5 行 add_node 之后，图里面已经拥有全部业务节点，但是节点和节点之间没有任何连线，不知道执行顺序。就好比所有站点都建好，但公路还没有修，包裹不知道该从哪个站点去往哪个站点。下一步就要添加边 add_edge 以及条件边，定义节点之间流转的路线。

步骤5：添加边 Edges，规划运输路线

各节点（站点）准备好后，则需要为快递运输规划路线。

实际上，这就是为图定义边。边有几种关键类型：

普通边 / 固定边（Normal Edges）：直接从一个节点转到下一个节点。
条件边（Conditional Edges）：调用函数来确定下一步要转到哪个节点。

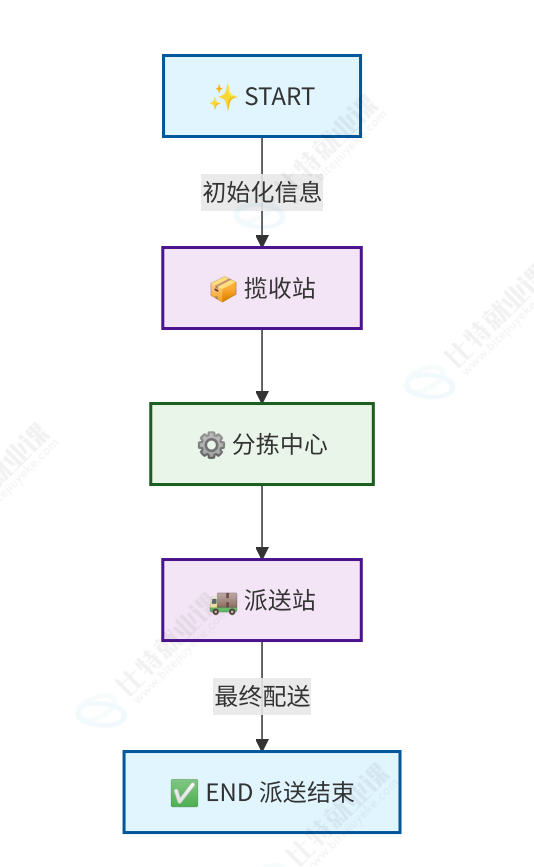

例如，设置最简单运输路线：快递由揽收站接收，下一站固定为分拣中心，最后到派送中进行派送。这就是固定边。如下图:

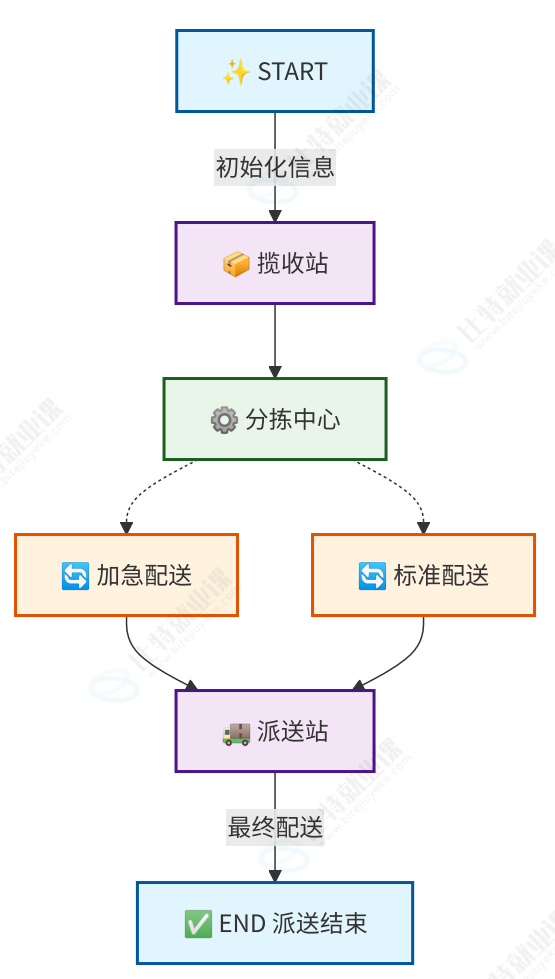

再例如，我们可以根据以下条件，判断快递如何运输：

包裹是加急件→ 走空运线路

包裹不是加急件 → 走标准线路这就是条件边。

这就是条件边。

要说明的是，在 LangGraph 中：

START 节点：是一个特殊节点，表示将用户输入发送到图形的节点。引用此节点的主要目的是确定应该首先调用哪些节点。
END 节点：是一个表示终端节点的特殊节点。当想要指示哪些边在完成后没有后续动作时，将引用此节点。
条件入口点（Conditional Entry Point）：调用一个函数来确定在用户输入到达时首先调用哪个节点。

下面我们来看 LangGraph 提供的添加固定边和条件边的两个函数:

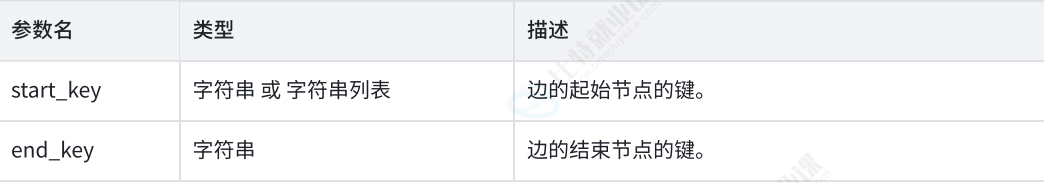

1. 使用 add_edge() 向图中添加从开始节点（或起始节点列表）到结束节点的固定边。 add_edge() 方法常用参数说明：

普通固定边 add_edge，就是写死的单向公路，A 节点执行完毕，一定走到 B 节点，没有别的选择。

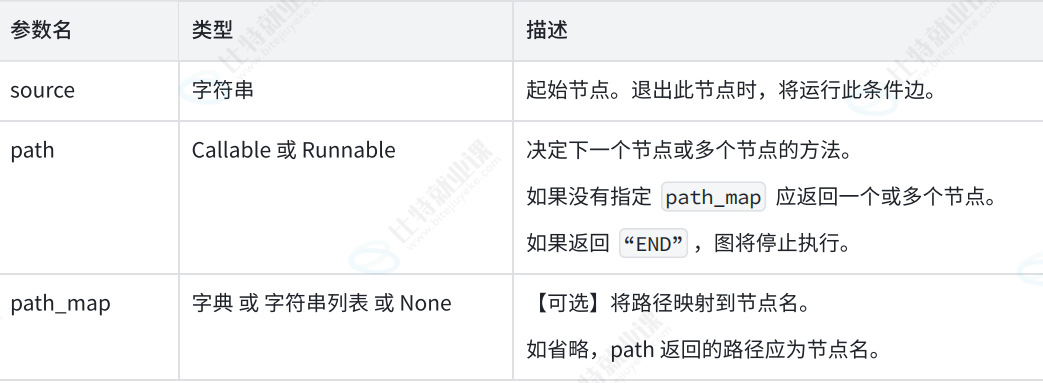

2. 使用 add_conditional_edges() 向图中添加从起始节点到任意数量的目标节点的条件边。 add_conditional_edges() 方法常用参数说明：

条件边 add_conditional_edges，相当于岔路口，节点执行完之后，会执行 path 传入的判断函数，读取当前 state 状态，动态决定下一站去哪一个节点。

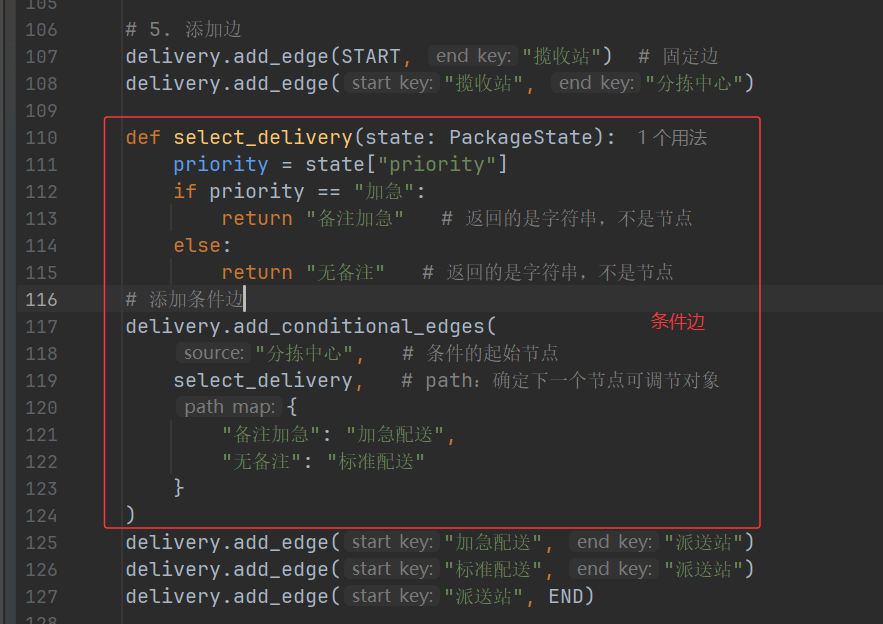

现在调用 add_edge、add_conditional_edges 来修建公路，定义节点之间流转的运输路线。

delivery.add_edge(START, "揽收站")，这是一条固定边。START 是 LangGraph 内置的特殊入口节点，代表整个图的起点，这条语句含义：图一启动，第一个执行的业务节点就是揽收站。

delivery.add_edge("揽收站", "分拣中心")，普通固定边。揽收站业务逻辑执行完毕之后，没有任何分支判断，一定会流转到分拣中心节点。

接下来定义 select_delivery 路由函数，专门用来做分支判断。这个函数接收全局状态 state，只能读取 state 里面的数据，不允许修改 state，只负责做路由判断。读取 state 当中的 priority 优先级字段，如果是加急，返回标记字符串"备注加急"，否则返回标记字符串"无备注"。注意返回的这两个字符串并不是节点名称，只是中间标记，需要交给 path_map 做映射。

delivery.add_conditional_edges() 用来添加条件边，也就是分岔路口。

source="分拣中心"：代表当分拣中心节点全部执行完成之后，就触发这个条件逻辑，执行 select_delivery 路由函数。
第二个参数传入 select_delivery 函数对象，函数后面不能写括号，交给框架在合适时机自动调用。
path_map 字典完成标记字符串向真实节点名称的映射：路由函数返回"备注加急"，就跳转到"加急配送"节点；路由函数返回"无备注"，就跳转到"标准配送"节点。

delivery.add_edge("加急配送", "派送站")固定边，加急配送节点执行完成，流转到派送站。 delivery.add_edge("标准配送", "派送站")固定边，标准配送节点执行完成，同样流转到派送站。

两条不同业务分支，在这里汇合，统一流入派送站节点。

delivery.add_edge("派送站", END)，派送站执行结束，流转到内置END节点。END是图的终止标记，走到这里整个工作流直接结束，返回最终的 state 状态。

步骤6：StateGraph图编译，从公司创建到运行

在步骤2中，我们仅是构建出 StateGraph，还无法直接用于执行。LangGraph要求：必须先编译
图，然后才能使用它。编译提供了对图结构的一些基本检查，这会验证：

从START到所有节点的可达性
从所有节点到END的可达性
没有孤立节点或死循环

使用 compile() 方法即可编译图。该方法将 StateGraph 编译为 CompiledStateGraph 对

象。编译后的图实现了 Runnable 接口，可以异步调用、流式传输、批处理和运行。

调用 .compile() 就是对这份图纸做编译，做校验、组装，生成一个可以真正执行的可运行图实例，赋值给变量 delivery_system。

compile() 编译方法内部会做语法校验：检查引用的节点是否全部存在、边的起点终点是否合法、有没有出现循环错误、START 和 END 链路是否连通。如果配置写错，编译阶段就直接抛出异常，不会等到运行时报错。把节点、边、条件路由函数全部组装成内部可执行的数据结构。

delivery_system 就是编译完成之后得到的可运行图实例，后续真正调用执行工作流，就使用这个变量。

步骤6：测试

前面我们已经完成图的编译，得到可运行对象 delivery_system。编译后的图可以反复多次运行，每次运行只需要传入一份初始状态，就会完整走完整套业务流程。

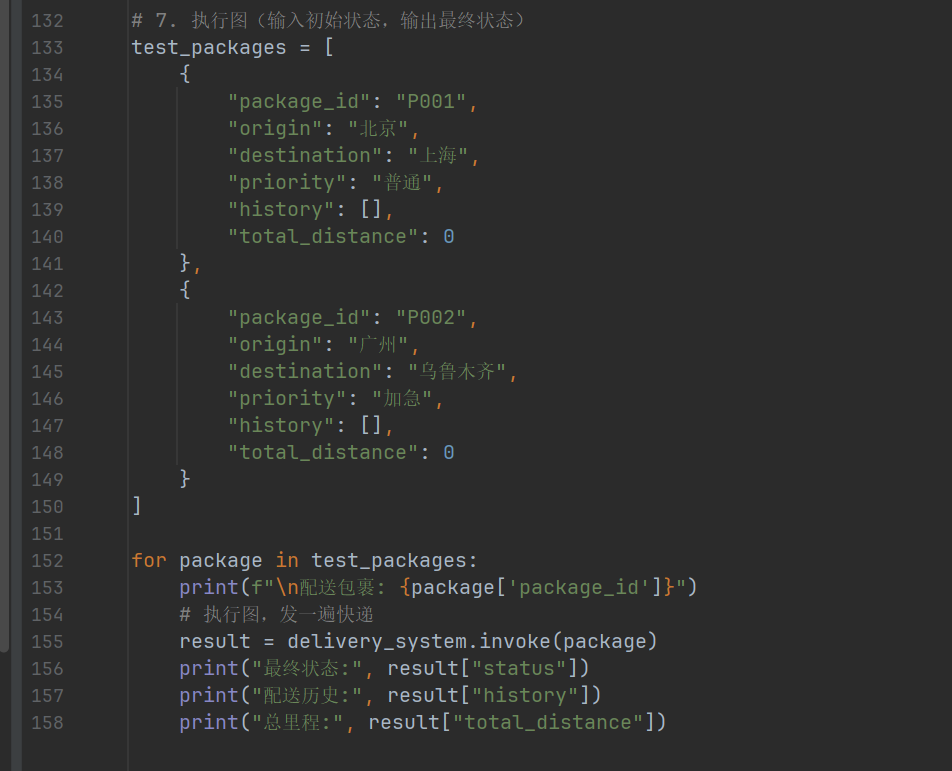

test_packages 是测试用的包裹列表，里面准备了两份包裹的初始状态字典。每一个字典就是传给 LangGraph 的初始 PackageState。P001 是普通包裹，P002 是加急包裹。字段全部初始化，history 为空，total_distance 初始值等于 0。工作流启动之后，各个节点内部会读取并且修改这份状态。

接下来写 for 循环，遍历 test_packages 列表依次处理每一个包裹。不需要再次调用 compile，编译好的图实例支持重复执行。

print(f"\n配送包裹: {package $'package_id'$ }") 做控制台打印输出，用来区分两次不同包裹的运行日志，方便我们看控制台输出，分辨哪一段输出对应哪一个包裹。

**result = delivery_system.invoke(package) 是整段代码最核心的一行。**invoke 是同步执行方法，把包裹初始状态传进去。程序就会从 START 起点，顺着我们定义好的节点、普通边、条件边一步步流转，依次执行揽收站、分拣中心等各个业务节点。节点内部会修改 state 当中的各个字段。当流转走到 END 节点之后，整个图停止运行，把更新完成的完整状态返回，赋值给 result。

后面三行 print 就是打印图执行完成之后返回的最终状态。 result $"status"$ 拿到包裹最终业务状态，由各个业务节点负责更新。result $"history"$ 拿到配送历史数组，每经过一个站点，节点就会往数组追加记录，可以看到包裹完整走过哪些业务节点。 result $"total_distance"$ 打印全程累计的配送里程。

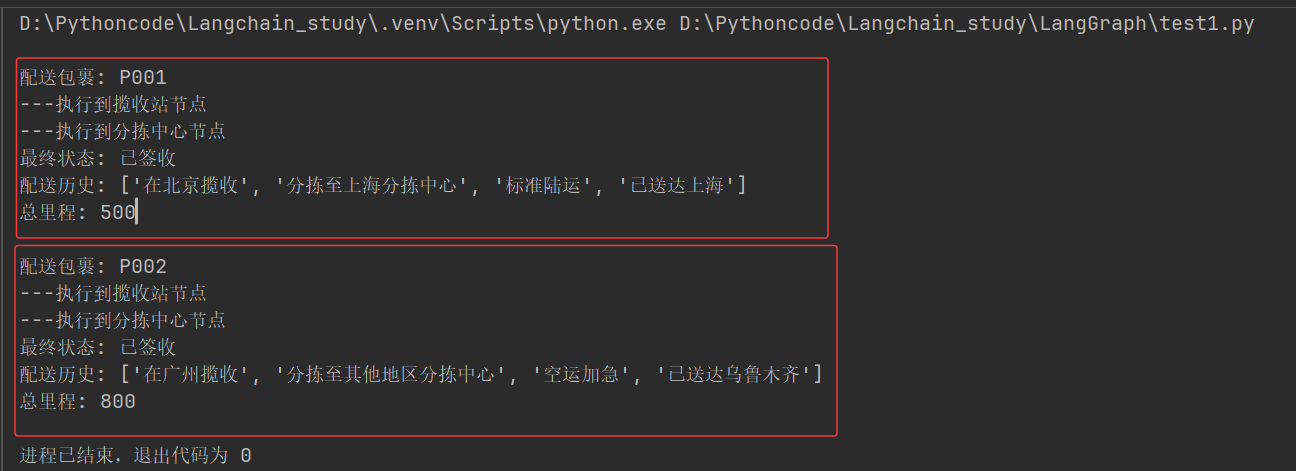

运行结果:

程序运行后会先后跑两次图。

处理 P001 普通包裹，会走普通配送分支，链路是 START → 揽收站 → 分拣中心 → 标准配送 → 派送站 → END，控制台打印出这个包裹的最终状态、站点历史、总里程。

处理 P002 加急包裹，会走加急配送分支，链路是 START → 揽收站 → 分拣中心 → 加急配送 → 派送站 → END，控制台打印加急包裹对应的一套输出。

到此，我们已经构建出了一个图式的智能快递配送系统，来理解 LangGraph 图的基本能力与用法！核心概念回顾：

State=包裹信息卡(记录所有状态）
Nodes=配送站点(执行具体操作）
Edges=运输路线（控制流转顺序）
Reducers=信息更新规则（如何记录变更）

四、相关问题

Q1：这个快递案例没有接入 ChatGPT、DeepSeek 这类大模型，为什么 LangGraph 图还能完整跑通整个快递派送流程？

LangGraph 本质是通用状态工作流编排框架 ，它不是大模型的专属附属工具。它的核心职责是管理状态、定义节点流转逻辑、处理分支条件、控制执行流程。节点里面的业务逻辑可以是任意 Python 代码，不一定非得调用大模型。这个案例里每个节点函数写的都是普通 Python 逻辑，做状态字段修改、追加历史记录、累加里程，不需要 LLM 参与，整张图照样可以正常执行。

Q2：那 LangGraph 本来不都是要和大模型结合使用吗？

这是大家很常见的误解。LangGraph 有两大使用场景。

第一种，也是大家见得最多的场景：AI Agent 场景 ，节点内部调用大模型，让 LLM 做思考、做工具选择、做决策，用来实现智能代理，这是 LangGraph 出圈的用法。

第二种，通用业务工作流场景：节点只是普通业务函数，不调用大模型，就像我们这个快递案例，用来实现带状态、带分支的业务流水线。

大模型只是节点里面可以选用的其中一种业务组件，不是 LangGraph 运行的强制必需品。

Q3：那这个不带大模型的案例，学它意义是什么？

这个案例是用来吃透 LangGraph 底层基础能力。我们在这里学会了 State 状态定义、add_node 注册节点、普通边、条件分支边、compile 编译、invoke 执行这些底层核心机制。搞懂这套基础之后，后续只需要把其中某一个节点内部的普通 Python 函数替换成调用 DeepSeek/ChatGPT 的代码，就可以直接变成 AI Agent。如果直接一上来就学带大模型的 Agent，会把「图框架本身的流程逻辑」和「大模型的输出」混在一起出问题，排错的时候分不清 bug 是来自大模型，还是图流转逻辑写错。先用纯 Python 业务跑通案例，可以把 LangGraph 自身的机制先学明白。

Q4：什么时候才需要把大模型引入 LangGraph？

**当业务流程里面，需要模型自主做决策、理解自然语言、选择工具、不确定下一步该走哪个分支的时候才需要在节点内部调用 LLM。**像快递这个案例，分拣判断加急/普通，判断规则写死在路由函数里，规则固定，不需要 AI 理解；如果改造一下：把 priority 优先级不再手动传入，交给大模型读取包裹备注文本，让 LLM 自己判断该走加急还是标准配送，这个时候就需要在节点内部引入大模型。
