在工业自动化现场，传感器、执行器与控制器之间的布线常遇到一个现实问题：一根主干线缆需要分出两路信号，同时还要保证防水、抗振和长期可靠性。M12连接器一分二Y型带电缆转接头预铸一体式插头 正是针对这一需求设计的物理层分配组件。它将一路M12信号分为两路，内部引脚1对1直通，通过注塑工艺将插头与电缆一体成型，具备IP67防护等级，广泛应用于物流仓储、汽车制造及过程自动化。
一、什么是M12一分二Y型预铸转接头？

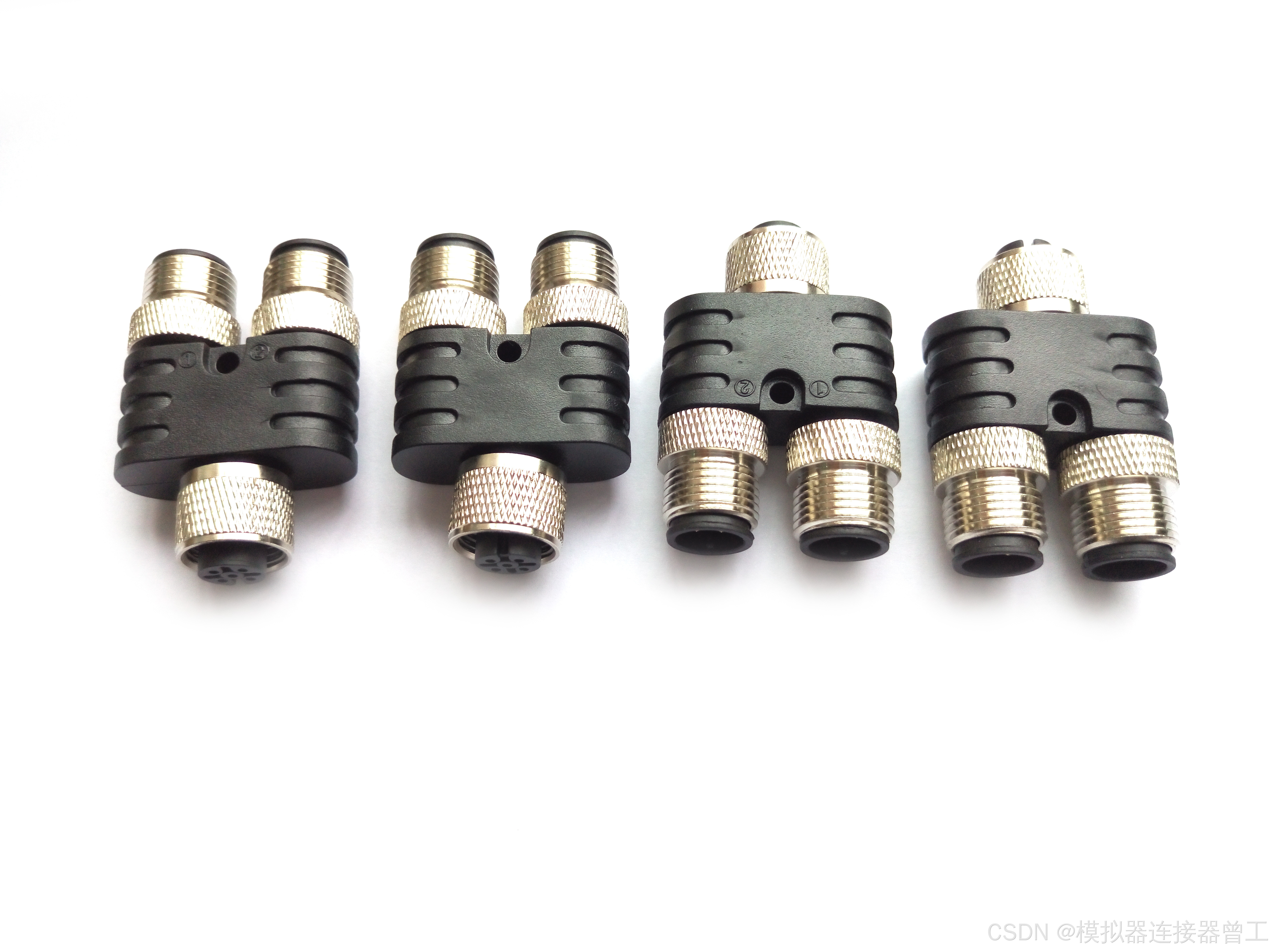

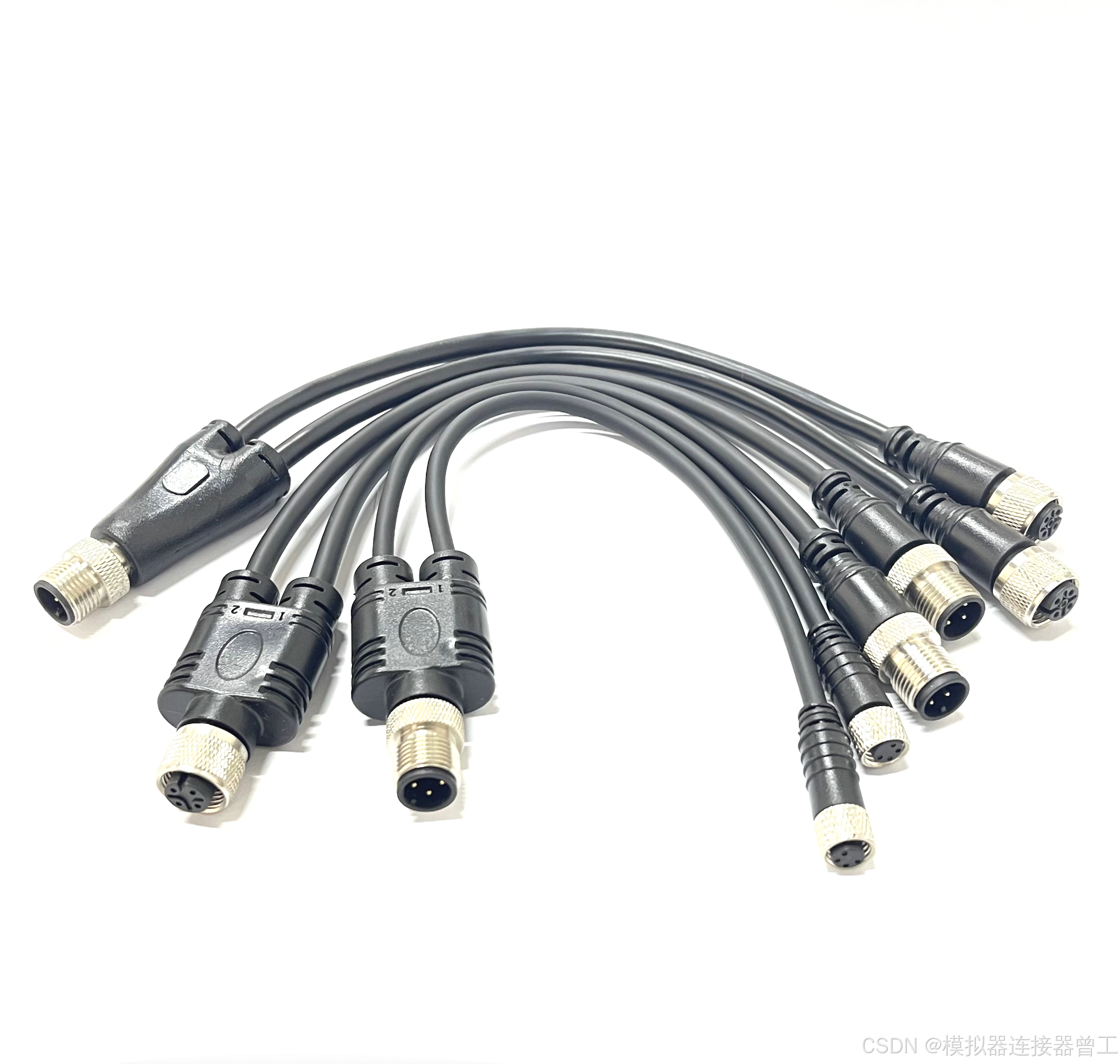

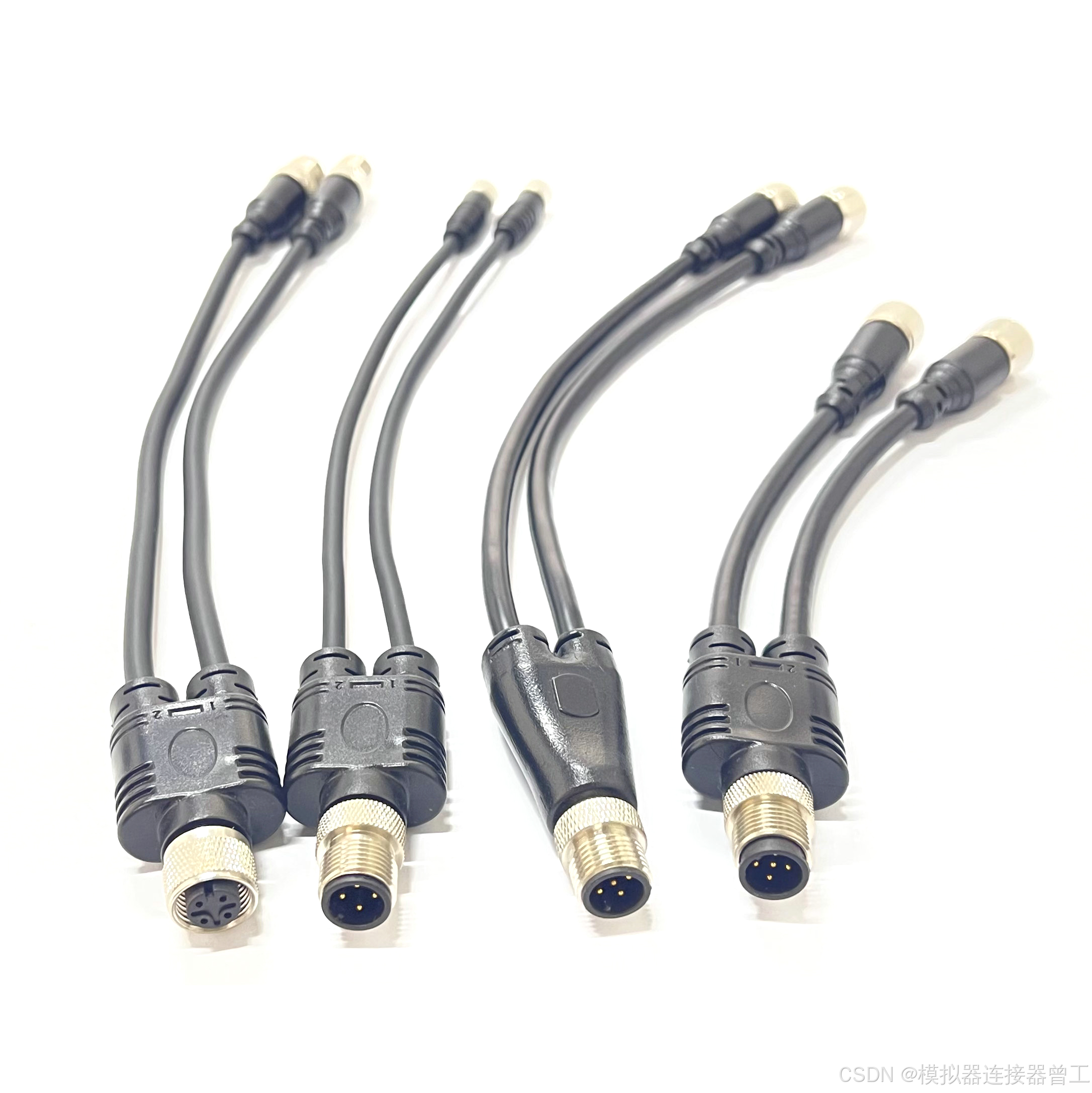

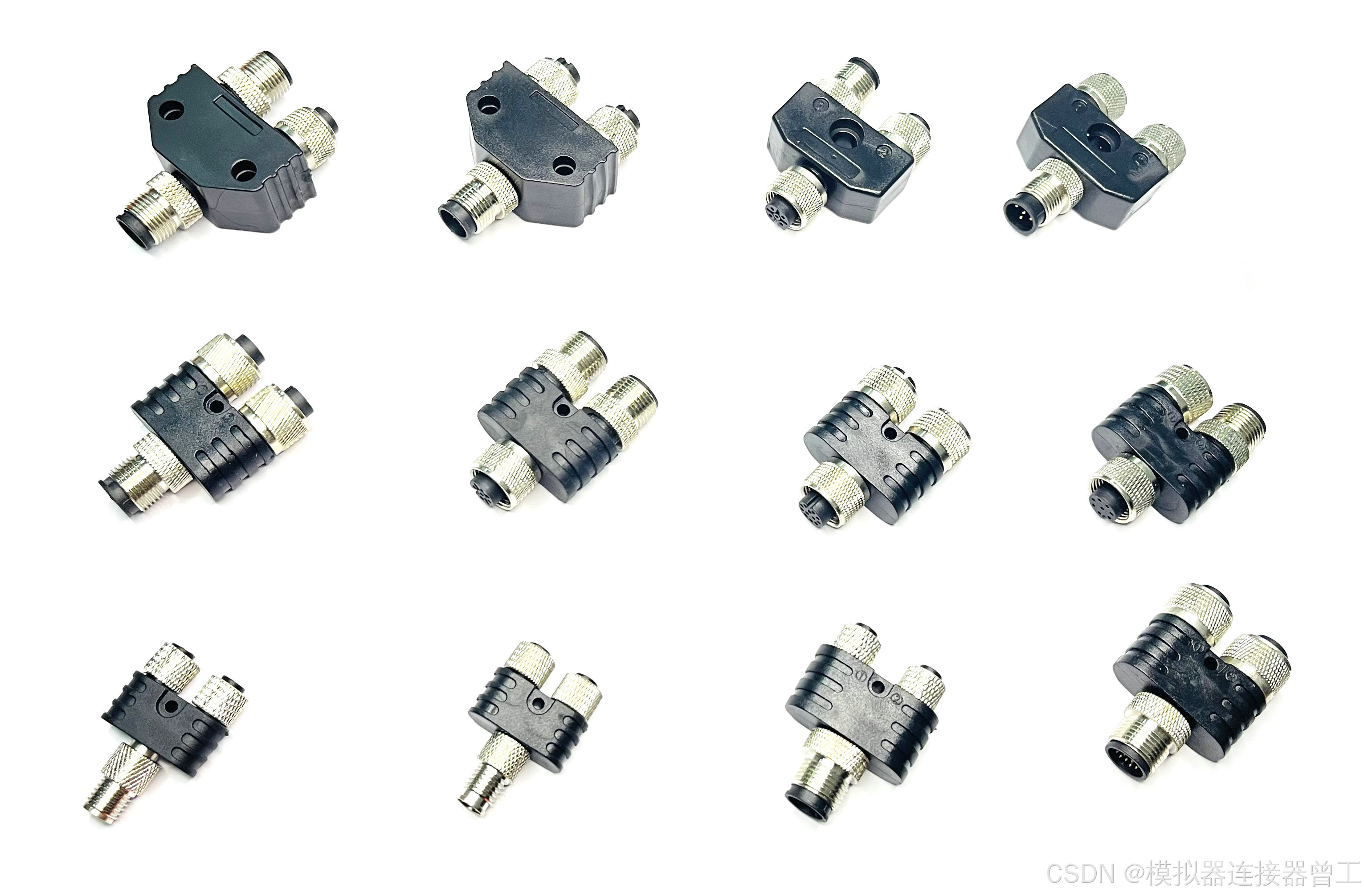

M12一分二Y型预铸转接头 由三部分组成：一个M12输入端口、两个M12输出端口，以及连接它们的预铸电缆。其核心特征是"Y型"布局------三个端口呈Y字形排列，分支夹角通常为30°至45°，线缆可沿主干方向平行绑扎，减少线束杂乱。内部无电子元件，仅将输入端的引脚1对1直通至两个输出端，实现物理并联分配。预铸一体式工艺将插头与电缆在工厂注塑成型，无现场接线点，防护等级稳定达到IP67，即插即用。
二、Y型、T型与直通型的结构差异

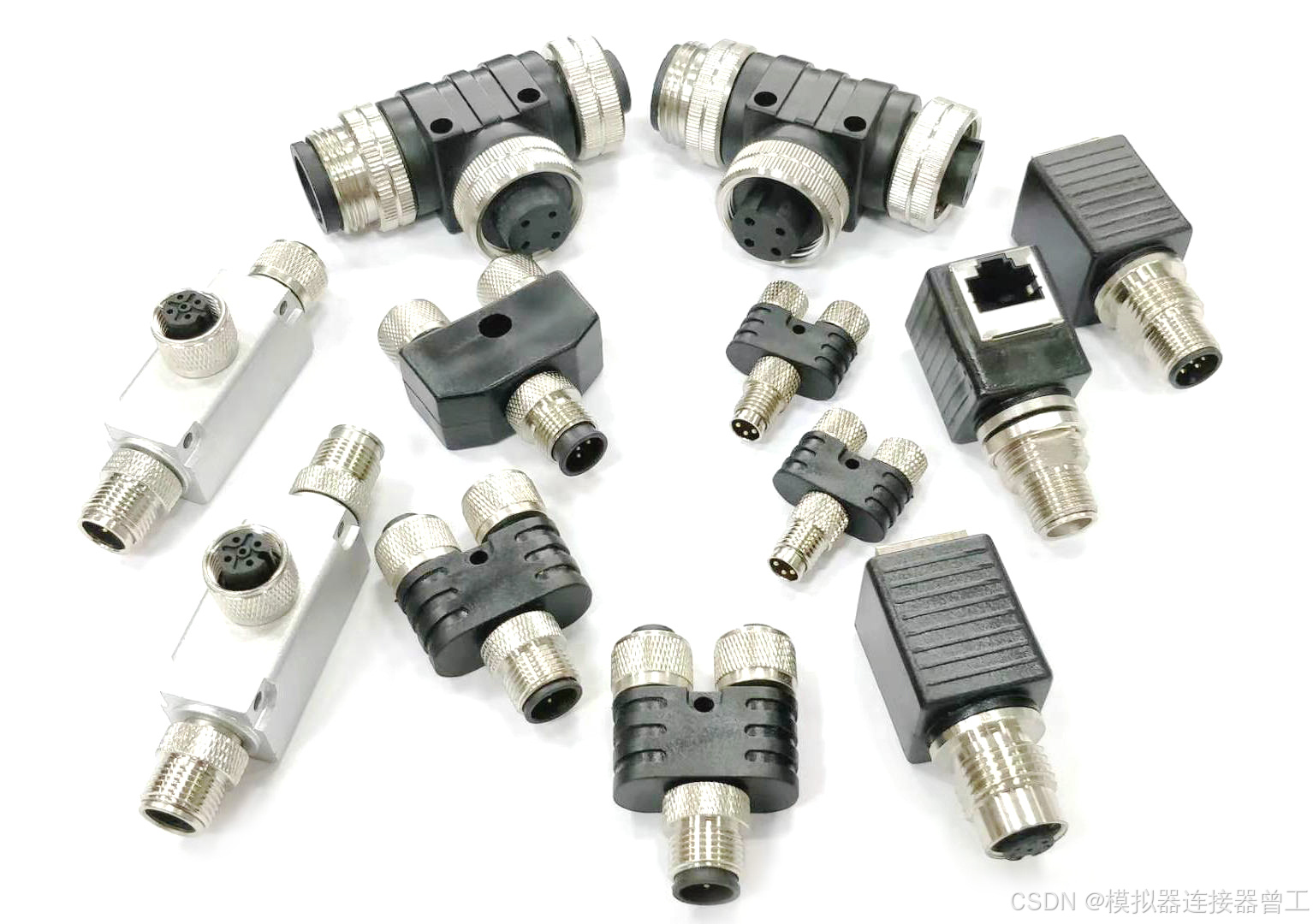

M12一分二转接头并非单一形态，常见结构有Y型、T型和直通型，三者在出线角度和拓扑适应性上差异明显。
| 对比维度 | Y型转接头 | T型转接头 | 直通转接头 |
|---|---|---|---|
| 端口布局 | 三端口呈Y字形，分支夹角30°-45° | 三端口呈T字形，两侧直线，分支垂直 | 两端直通，中间无分支 |
| 核心功能 | 一路输入，两路输出 | 干线级联+分支输出 | 延长或转接，无分支 |
| 出线特点 | 分支线可平行绑扎，线束整洁 | 分支垂直引出，占用侧向空间 | 轴向直通，不改变方向 |
| 适用场景 | 设备旁密集分支，线缆需集中 | 直线走廊级联，需分支节点 | 线缆延长或接口转换 |
| 空间占用 | 紧凑，适合狭小空间 | 中等，需预留侧向空间 | 最小，仅轴向占用 |
| 典型应用 | 输送线两侧传感器、机器人末端 | 焊装线夹具、货架传感器 | 控制柜跳线、设备串联 |
Y型转接头的优势在于分支线可与主干平行走线，减少线束杂乱，尤其适合空间受限的工位。
三、预铸一体式、现场接线式与分线盒的对比
"带电缆预铸一体式"是Y型转接头的一种常见工艺，与现场接线式和分线盒方案在可靠性、灵活性和成本上各有取舍。
| 对比维度 | 预铸一体式Y型转接头 | 现场接线式Y型转接头 | M12分线盒 |
|---|---|---|---|
| 结构工艺 | 插头与电缆注塑一体，无接缝 | 插头与电缆分体，现场压接/焊接 | 多端口集线，内部电路板或直通 |
| 防护等级 | IP67/IP68（出厂保证） | IP67（依赖现场接线质量） | IP67/IP68（一体注塑） |
| 接线工作量 | 即插即用，零接线 | 需剥线、压接、锁紧，耗时 | 传感器就近接入，主干线集中 |
| 可靠性 | 高，无现场接线故障点 | 中，受操作人员技能影响 | 高，工业级密封 |
| 灵活性 | 长度固定，需提前选型 | 现场裁剪，长度灵活 | 端口多，可扩展 |
| 成本 | 中等偏高（含电缆） | 较低（仅接头） | 较高（多端口） |
| 典型应用 | 批量设备、定型产线 | 维修替换、小批量改造 | 传感器密集区、分布式IO |
预铸一体式的核心价值在于"出厂密封、即插即用"，消除了现场接线导致的密封失效风险，适合对可靠性要求高的产线。
四、不同编码类型与Y型转接头的适配性
M12连接器有A、B、D、X等多种编码，Y型转接头并非全部兼容。不同编码对应不同信号类型，选型时需严格匹配。
| 编码类型 | 芯数 | 传输信号 | Y型转接头适配性 | 典型应用 |
|---|---|---|---|---|
| A编码 | 3/4/5芯 | 传感器、执行器、24V DC | ✅ 最常用，支持一分二 | 接近开关、光电传感器 |
| B编码 | 5芯 | PROFIBUS总线 | ⚠️ 较少用，总线拓扑需谨慎 | 现场总线 |
| D编码 | 4芯 | 百兆以太网 | ⚠️ 可用于百兆分支，但需控制长度 | PROFINET、EtherCAT |
| X编码 | 8芯 | 千兆/万兆以太网 | ⚠️ 不推荐分支，信号完整性要求高 | 工业相机、千兆网络 |
对于传感器信号和24V电源，A编码Y型转接头最为常见；以太网信号若需分支，应优先考虑交换机而非Y型转接头，以避免信号反射。
五、应用场景与选型要点
典型应用：输送线两侧的光电传感器共用一根主干线缆，通过Y型转接头分出两路；机器人末端夹爪上的双传感器信号汇集，减少拖链内线缆数量；工装夹具上两个接近开关就近接入，简化布线。
选型要点：
-
编码匹配：确认设备端口为A编码还是D/X编码，Y型转接头需与端口编码一致。
-
电缆长度：预铸一体式长度固定，需根据现场实际距离选型，预留适当余量。
-
防护等级：普通车间IP67足够，冲洗环境需IP68/IP69K。
-
线缆材质：固定布线选PVC，移动拖链必须选PUR（耐弯折≥500万次）。
-
电流容量：计算两路分支总电流，确保不超过主干线缆与转接头的额定值。
-
屏蔽要求 ：模拟量或通信信号应选屏蔽型，屏蔽层在控制器侧单点接地。
总结 ：M12连接器一分二Y型带电缆转接头预铸一体式插头是工业现场实现紧凑分支布线的实用组件。它以Y型结构实现一路分两路，以预铸工艺保障IP67防护和即插即用可靠性，以标准化编码适配传感器与电源传输。选型时重点确认编码类型、电缆长度、防护等级及电流容量，避免因分支过长或编码错配导致信号异常。在物流仓储、汽车制造等场景中，合理使用Y型转接头可显著减少线缆数量，提升布线整洁度与维护效率。
