M12连接器最精妙的设计，莫过于它的编码体系 ------不同编码对应不同键位形状，功能互不兼容，从根本上杜绝了电源插头误插信号端口的风险。但面对A、B、C、D、X、S、T、L、K、Y、Z等十几种编码，很多工程师反而被"防呆"防住了，选型时一脸懵。本文用一张逻辑图和三张对比表，讲透M12编码的选型方法。
一、先搞懂编码的本质是什么

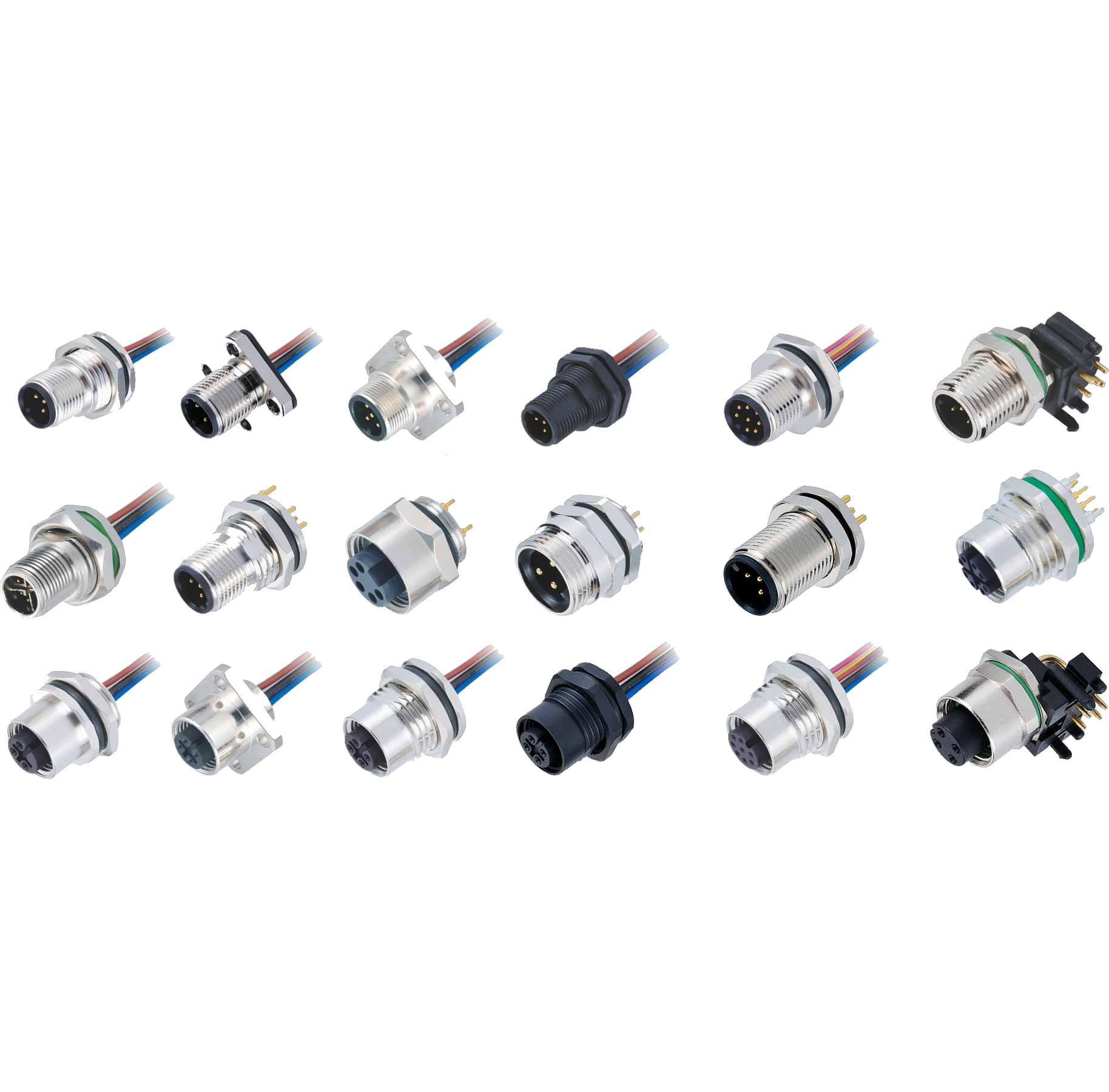

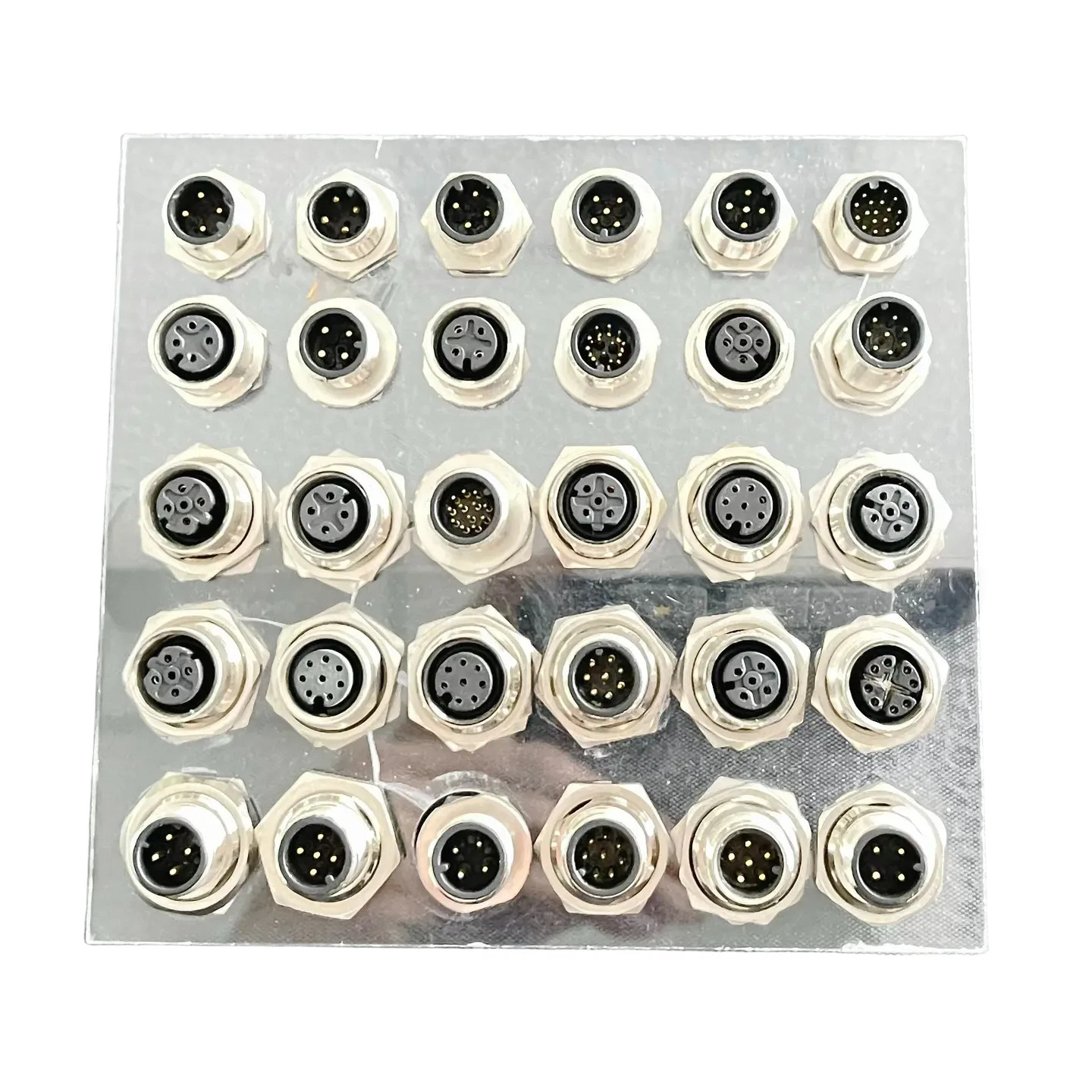

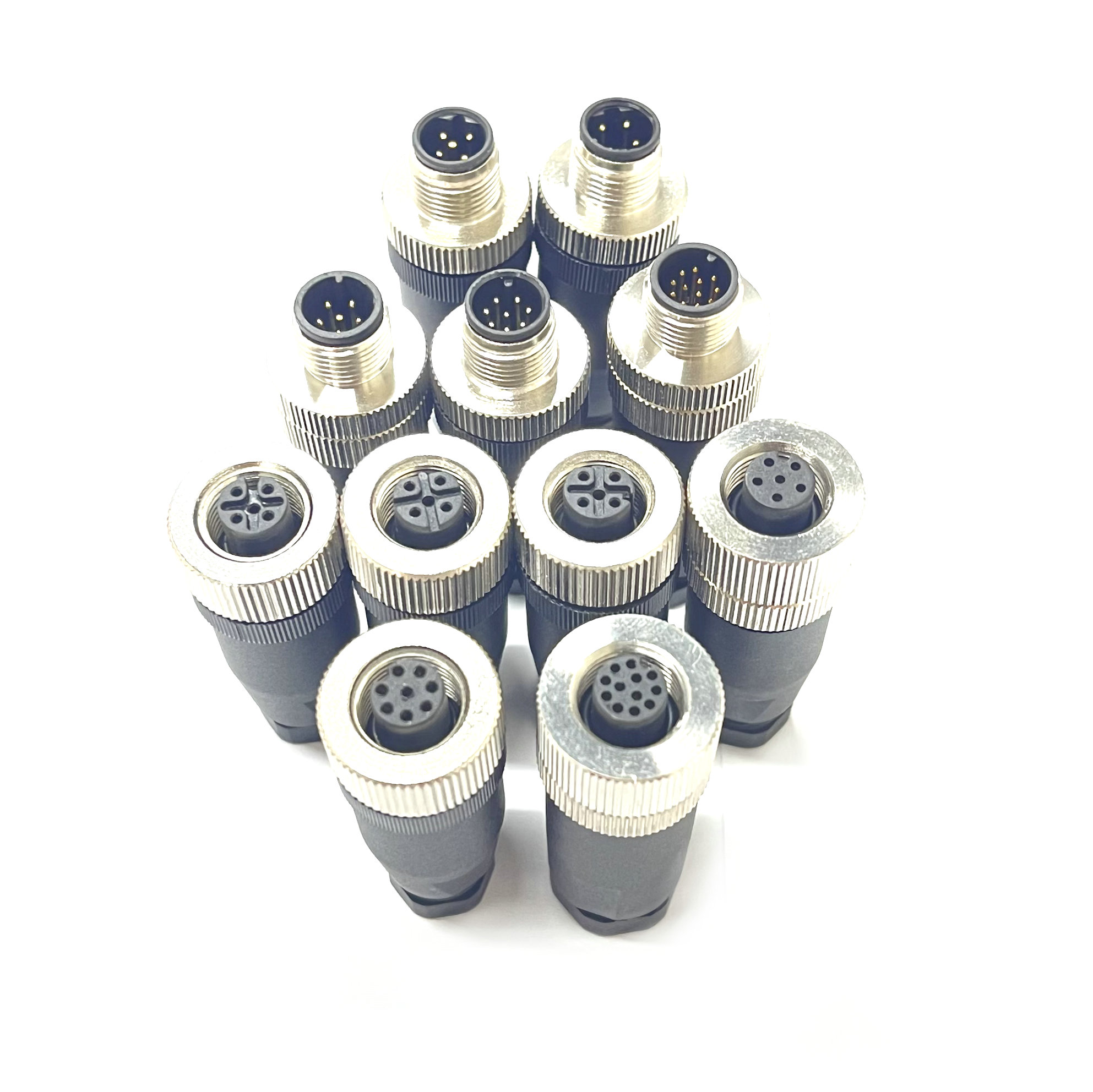

M12连接器的编码，是在插头与插座的绝缘体上设计不同的键位（Key）和凹槽。不同编码的插头和插座物理上无法互插------这就是"防误插"的底层逻辑。

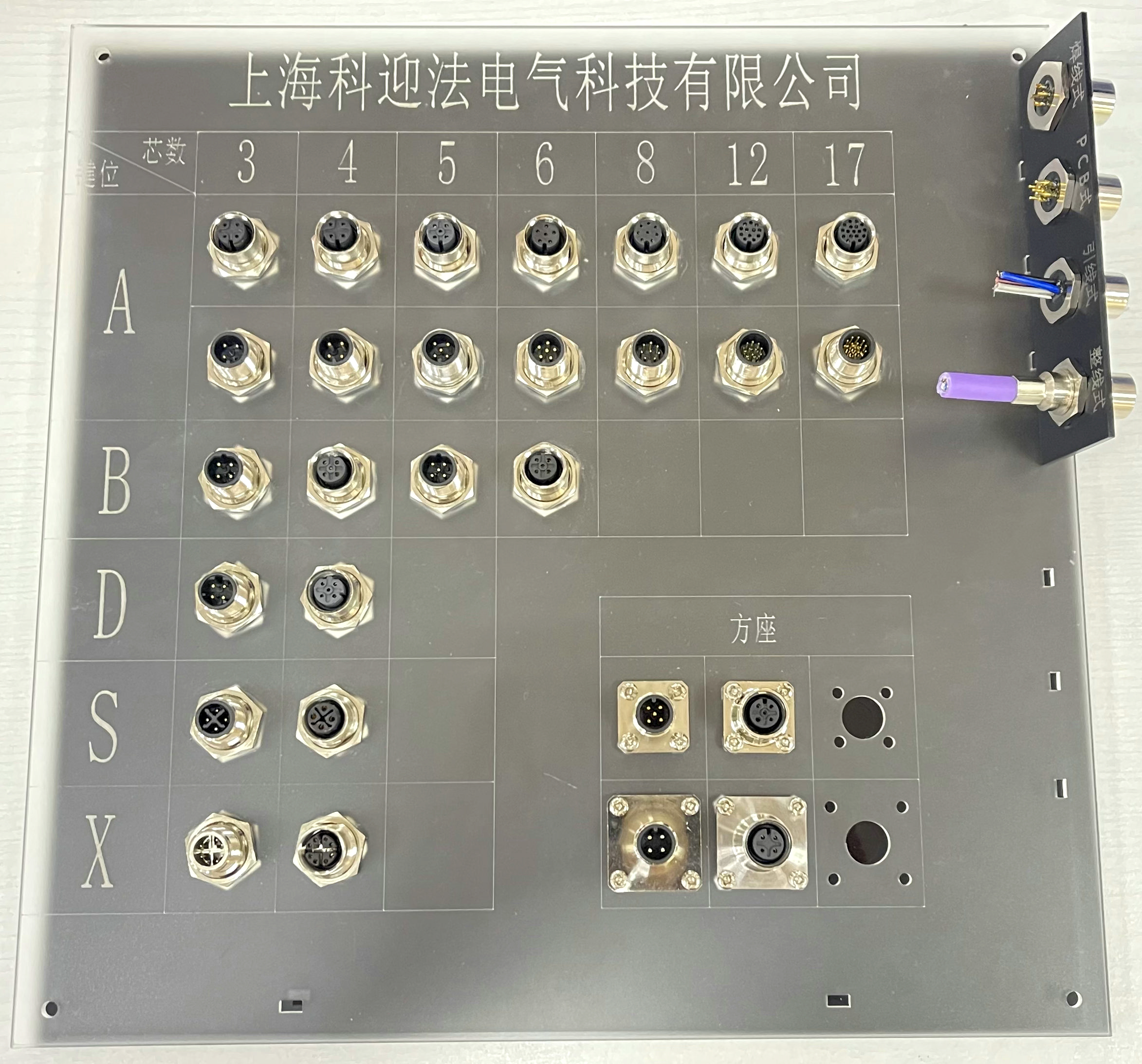

| 编码 | 芯数 | 功能定位 | 一句话总结 |
|---|---|---|---|
| A编码 | 3-17芯 | 传感器、执行器、直流电源 | 万能传感器接口，最常用 |
| B编码 | 4-5芯 | 现场总线（PROFIBUS） | 老牌总线专用，逐渐减少 |
| C编码 | 3-6芯 | 交流电源 | 逐步被S编码取代 |
| D编码 | 4芯 | 百兆工业以太网 | 百兆网线，PROFINET标配 |
| X编码 | 8芯 | 千兆/万兆以太网 | 千兆网线，工业相机专用 |
| S编码 | 3+PE | 交流电源 | 伺服电机供电（交流） |
| T编码 | 4芯 | 直流电源 | IO-Link主站供电（直流） |
| L编码 | 4-5芯 | 大电流直流电源 | 大电流供电（16A） |
| K编码 | 5+PE | 大功率交流电源 | 大功率伺服（20A/630V） |
| Y编码 | 8芯 | 混合传输（百兆+电源） | 以太网+供电一体 |
| Z编码 | 8芯 | 混合传输（千兆+电源） | 千兆+供电一体 |
二、按应用场景分类------先定大类
M12编码按功能分为四大类，选型时先看"要传什么"：

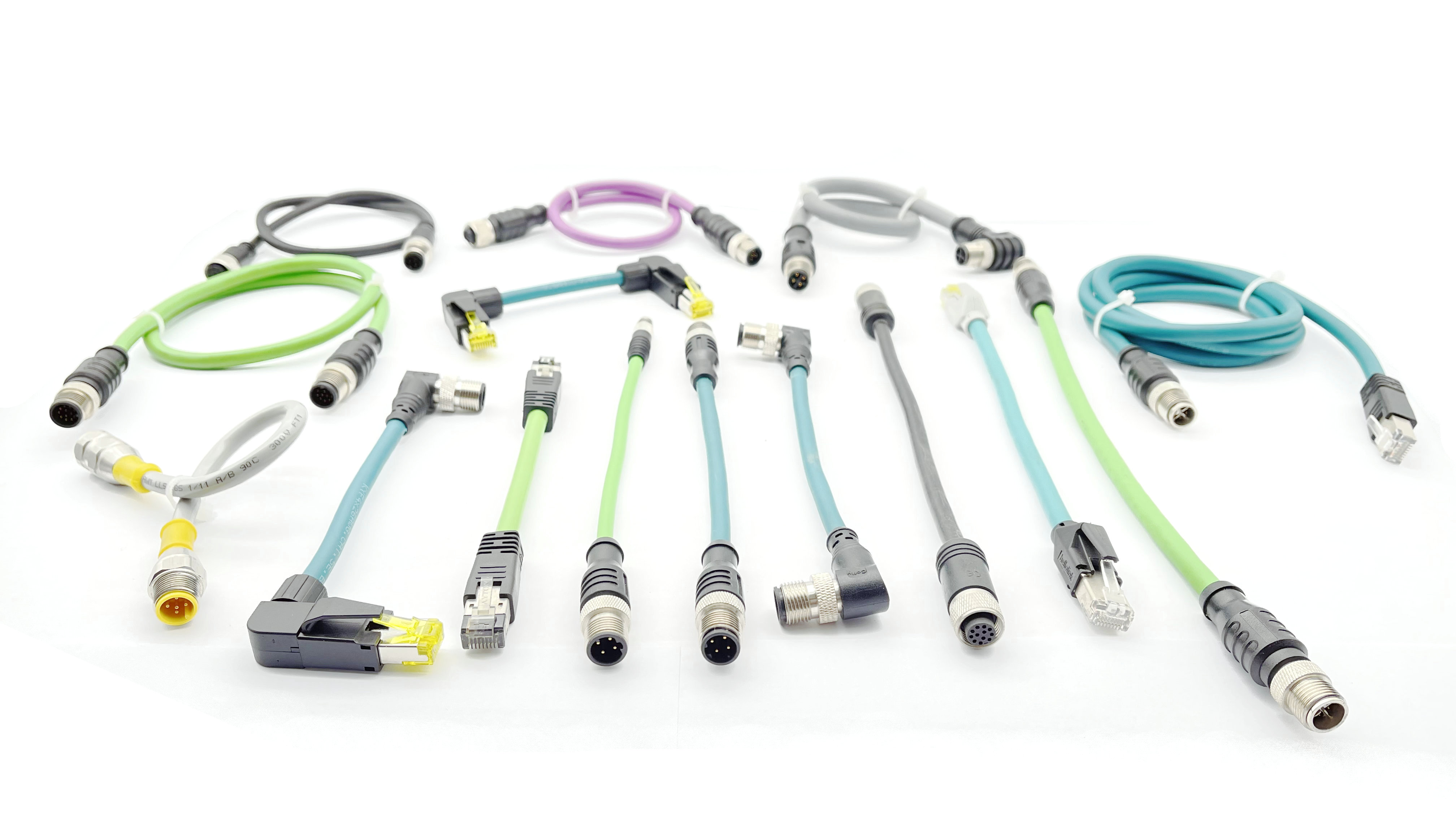

| 应用类别 | 涉及编码 | 选型优先级 |
|---|---|---|
| 传感器/执行器信号 | A编码 | 绝大多数场景选A |
| 工业以太网通信 | D编码（百兆）、X编码（千兆） | 根据速率选D或X |
| 电源供电 | S/T编码、L/K编码、C编码 | 按电流和交直流选 |
| 混合传输（数据+电源） | Y编码、Z编码 | 需集成化布线时使用 |
三、按具体参数匹配------选型对照表
| 编码 | 芯数 | 最大电流 | 最大电压 | 典型速率 | 主要应用 |
|---|---|---|---|---|---|
| A编码 | 3-17芯 | 4-12A（视芯数） | 250V | --- | 接近开关、光电传感器、IO-Link、DC 24V |
| B编码 | 4-5芯 | 4A | 250V | 12Mbps | PROFIBUS DP、INTERBUS |
| D编码 | 4芯 | 4A | 250V | 100Mbps | PROFINET、EtherNet/IP、EtherCAT |
| X编码 | 8芯 | 4A | 60V | 1-10Gbps | 千兆/万兆以太网、工业相机 |
| S编码 | 3+PE | 12A | 630V | --- | 伺服电机（交流供电） |
| T编码 | 4芯 | 12A | 63V | --- | IO-Link主站、分布式I/O供电 |
| L编码 | 4-5芯 | 16A | 63V | --- | 大功率直流供电（24V系统） |
| K编码 | 5+PE | 20A | 630V | --- | 大功率伺服驱动（交流） |
四、最容易搞混的几对编码
| 易混淆组合 | 关键区别 | 选型提醒 |
|---|---|---|
| A vs D | 传感器 vs 以太网 | 虽然都是4芯，但键位不同，不能互插。看设备接口是传感器口还是网口 |
| D vs X | 百兆 vs 千兆 | D编码4芯只能跑100Mbps；X编码8芯跑1-10Gbps。交换机端口决定了必须用哪个 |
| S vs T | 交流 vs 直流 | S编码用于交流伺服供电（三相380V）；T编码用于直流24V供电。电压等级完全不同 |
| T vs L | 标准16A vs 大电流16A | T编码12A，L编码16A，但L编码接触件规格更大，占用空间更多 |
五、选型速查口诀
按照"传什么信号→对号入座编码→匹配参数"三步走，不迷路：
| 需求描述 | 推荐编码 | 一句话原因 |
|---|---|---|
| 我要接接近开关 | A编码 | 传感器标准接口 |
| 我要接IO-Link传感器 | A编码（4芯） | 第4芯走通信 |
| 我要接PROFINET网线 | D编码（4芯） | 百兆以太网 |
| 我要接千兆工业相机 | X编码（8芯） | 千兆/万兆以太网 |
| 我要给伺服电机供电（交流） | S编码 | 三相380V供电 |
| 我要给IO-Link主站供24V | T编码 | 直流24V标准电源 |
| 我要给大功率设备供24V（>12A） | L编码 | 16A直流供电 |
| 我要同时传网线+电源 | Y编码 （百兆）或 Z编码（千兆） | 混合传输，一线两用 |
六、总结
M12编码选型，核心逻辑是三步：
-
先看信号类型：传感器→A，百兆网→D，千兆网→X，交流电源→S，直流电源→T/L。
-
再确认设备接口：设备端插座决定了必须用哪种编码------插头必须与插座匹配，编码不一致无法插入。
-
最后核对参数：确认电流、电压、芯数是否满足负载要求。
记住：编码对应的是"功能"，不是"等级"------A编码不等于低端，X编码也不等于高端，它们只是分工不同。选对编码，才能让M12连接器的"防误插"设计真正发挥作用。
