Flink Akka底层原理深度剖析：从ActorSystem到Dispatcher调度器的底层实现

上一篇《Flink Actor源码深度剖析》讲了 Flink 中 Actor 模型的应用和 Akka RPC 框架的源码实现。但很多人看完后仍然有疑问：ActorSystem 内部到底是怎么管理 Actor 的？一条消息从发送到接收，底层经历了哪些步骤？Dispatcher 调度器是如何将 Actor 绑定到线程执行的？这篇深入 Akka 底层，从 ActorSystem 架构、Actor 内部结构、消息传递机制、Dispatcher 调度器四个维度，把 Akka 的底层实现讲透。

一、Akka ActorSystem底层架构

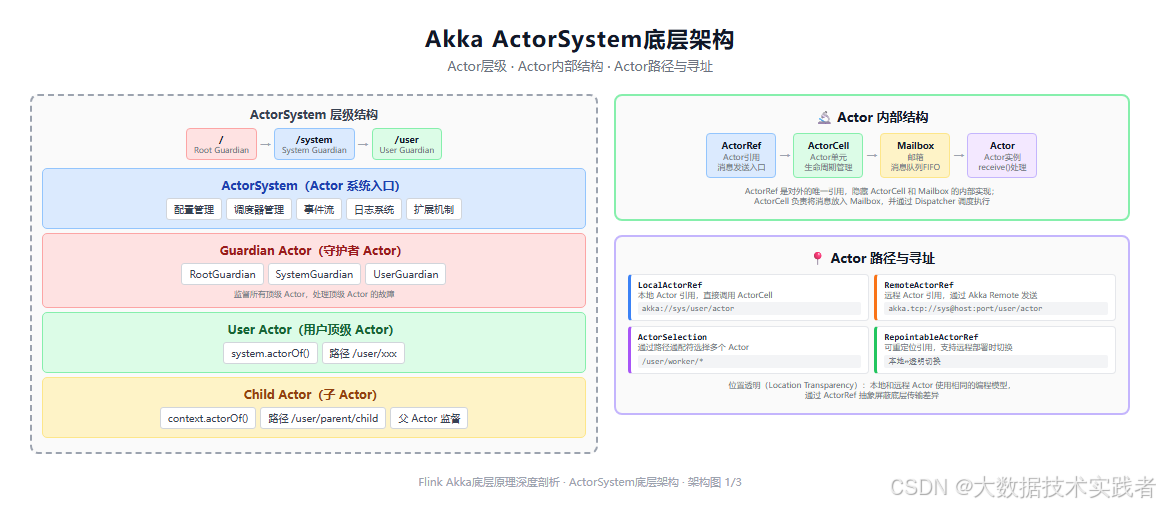

下面这张图是 Akka ActorSystem 底层架构，包括 Actor 层级、Actor 内部结构和 Actor 路径与寻址。

1.1 ActorSystem是什么

ActorSystem 是 Akka 的核心入口，负责管理所有 Actor 的生命周期。可以把 ActorSystem 理解为一个"Actor 的世界"，所有 Actor 都在这个世界中创建、运行和销毁。

ActorSystem 的核心职责：

配置管理：加载和管理 Akka 配置（application.conf）
调度器管理：创建和管理 Dispatcher 调度器和线程池
事件流：管理 EventStream，用于发布订阅事件
日志系统：管理 LoggingBus 和日志适配器
扩展机制：管理 Akka Extension（如 Cluster、Persistence、Remoting）
Actor 创建：通过 actorOf() 创建顶级 Actor

创建 ActorSystem 的代码：

java 复制代码

// 创建默认配置的 ActorSystem
ActorSystem system = ActorSystem.create("flink");

// 使用自定义配置
Config config = ConfigFactory.load("akka.conf");
ActorSystem system = ActorSystem.create("flink", config);

1.2 Actor层级结构

Akka 中的 Actor 天然形成层级结构，每个 Actor 都有一个父 Actor，最顶层是三个 Guardian Actor（守护者）：

Root Guardian（/）：所有 Actor 的根，监督 System Guardian 和 User Guardian
System Guardian（/system）：监督系统级 Actor，如日志、事件流、远程传输等
User Guardian（/user）：监督用户创建的顶级 Actor，通过 system.actorOf() 创建

Actor 层级的创建方式：

java 复制代码

// 创建顶级 Actor（在 /user 下）
ActorRef parent = system.actorOf(Props.create(ParentActor.class), "parent");

// 在 Actor 内部创建子 Actor（在 /user/parent 下）
ActorRef child = getContext().actorOf(Props.create(ChildActor.class), "child");

Actor 路径示例：

akka://flink/user/parent --- 顶级 Actor
akka://flink/user/parent/child --- 子 Actor
akka://flink/system/log1 --- 系统 Actor

1.3 Actor内部结构

很多人以为 Actor 就是一个简单的对象，实际上 Actor 的内部结构非常精巧，由四层组成：

第一层：ActorRef（Actor 引用）

ActorRef 是对外的唯一引用，用于发送消息
隐藏 Actor 的内部实现，支持本地和远程透明
主要实现：LocalActorRef（本地）、RemoteActorRef（远程）、RepointableActorRef（可重定位）

第二层：ActorCell（Actor 单元）

ActorCell 是 Actor 的核心管理单元
持有 Actor 实例、Mailbox、Dispatcher、父 Actor 引用、子 Actor 列表
负责消息分发、生命周期管理、监督处理
ActorRef.tell() 最终调用的是 ActorCell.sendMessage()

第三层：Mailbox（邮箱）

Mailbox 是消息队列，FIFO 顺序
实现了 Runnable 接口，可以被线程池执行
内部包含 MessageQueue（实际存储消息的队列）
默认实现：UnboundedMailbox（无界）、BoundedMailbox（有界）、PriorityMailbox（优先级）

第四层：Actor（Actor 实例）

Actor 是实际处理消息的对象
包含 receive() 方法，通过模式匹配处理消息
持有 context（ActorContext），可以创建子 Actor、监督、获取自身引用
用户自定义的 Actor 逻辑都在这里

Actor 内部结构的关系：

复制代码

ActorRef → ActorCell → Mailbox → Actor
  (引用)    (管理单元)   (消息队列)   (业务逻辑)

1.4 Actor路径与寻址

Akka 支持多种 Actor 引用类型，实现位置透明（Location Transparency）：

引用类型	说明	路径示例
LocalActorRef	本地 Actor 引用，直接调用 ActorCell	akka://sys/user/actor
RemoteActorRef	远程 Actor 引用，通过 Akka Remote 发送	akka.tcp://sys@host:port/user/actor
ActorSelection	通过路径通配符选择多个 Actor	/user/worker/*
RepointableActorRef	可重定位引用，支持远程部署时切换	本地↔远程透明切换

位置透明是 Akka 的核心设计理念：本地 Actor 和远程 Actor 使用相同的编程模型，通过 ActorRef 抽象屏蔽底层传输差异。开发者不需要关心 Actor 是在本地还是远程，只需要通过 ActorRef 发送消息即可。

二、消息传递底层机制

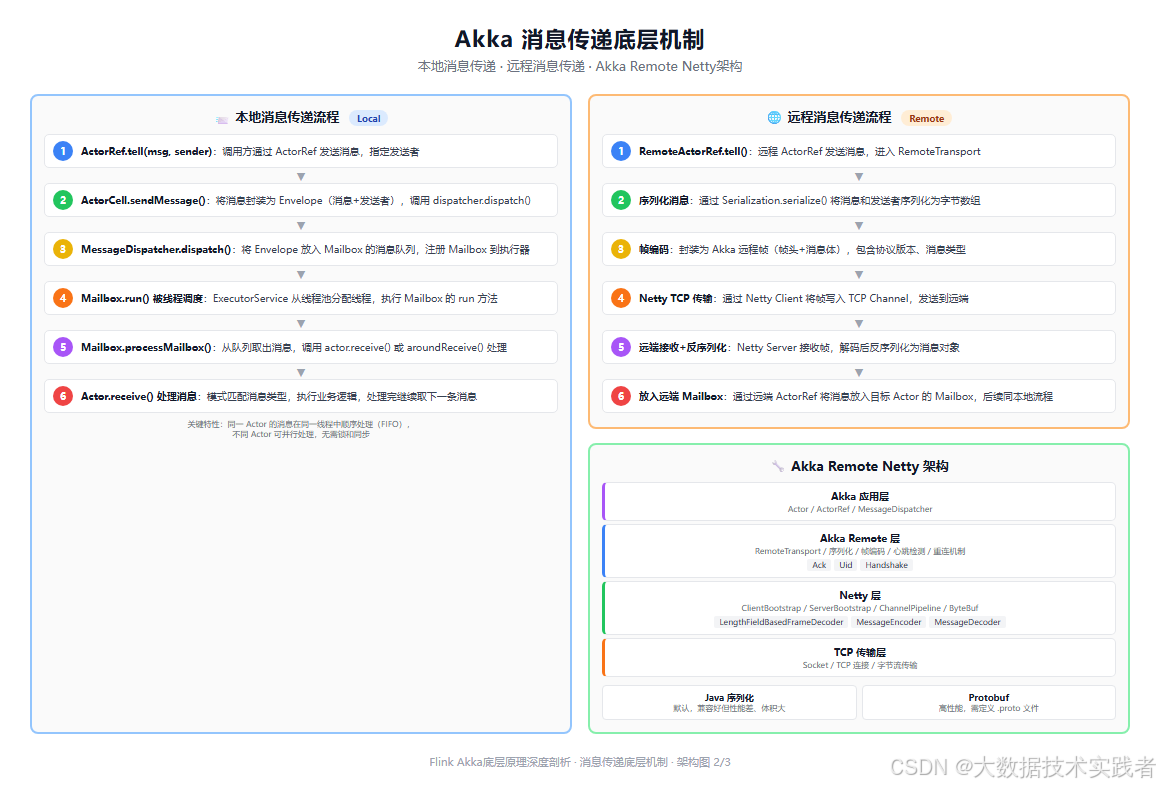

下面这张图是 Akka 消息传递底层机制，包括本地消息传递、远程消息传递和 Akka Remote Netty 架构。

2.1 本地消息传递6步流程

以 actorRef.tell(msg, sender) 为例，本地消息传递的完整流程：

第1步：ActorRef.tell()

调用方通过 ActorRef 发送消息，指定发送者（sender）
LocalActorRef.tell() 内部调用 underlying.sendMessage()
消息和发送者被封装为 Envelope（信封）

第2步：ActorCell.sendMessage()

ActorCell 接收消息，创建 Envelope（message + sender）
调用 dispatcher.dispatch(this, envelope) 将消息交给 Dispatcher
ActorCell 持有 Dispatcher 的引用

第3步：MessageDispatcher.dispatch()

Dispatcher 将 Envelope 放入 Mailbox 的 MessageQueue
调用 Mailbox.setAsScheduled() 标记为已调度
通过 executorService.execute(mailbox) 将 Mailbox 提交到线程池

第4步：Mailbox.run() 被线程调度

ExecutorService 从线程池分配一个线程
执行 Mailbox 的 run() 方法
Mailbox 实现了 Runnable 接口

第5步：Mailbox.processMailbox()

从 MessageQueue 取出消息（FIFO 顺序）
调用 actor.aroundReceive() 或 actor.receive() 处理消息
循环处理消息，直到队列为空或达到 throughput 限制
处理完后，如果队列还有消息，重新提交到线程池

第6步：Actor.receive() 处理消息

用户自定义的 receive() 方法，通过 PartialFunction 模式匹配消息类型
执行业务逻辑
处理完一条消息后，继续取下一条消息

关键特性：同一 Actor 的消息在同一线程中顺序处理（FIFO），不同 Actor 可并行处理，无需锁和同步。这是 Actor 模型线程安全的基础。

2.2 远程消息传递6步流程

远程消息传递比本地多了序列化、帧编码、Netty 传输、反序列化等步骤：

第1步：RemoteActorRef.tell()

远程 ActorRef 发送消息，进入 RemoteTransport
RemoteActorRef 内部持有远程地址（host:port）和 Actor 路径

第2步：序列化消息

通过 Serialization.serialize() 将消息和发送者序列化为字节数组
Akka 默认使用 Java 序列化，也支持 Protobuf、Kryo 等
消息必须实现 Serializable 接口，否则序列化失败

第3步：帧编码

将序列化后的字节封装为 Akka 远程帧
帧结构：帧头（协议版本、消息类型、长度）+ 消息体
通过 LengthFieldBasedFrameDecoder 解决粘包问题

第4步：Netty TCP 传输

通过 Netty Client 将帧写入 TCP Channel
Netty 的 ChannelPipeline 包含编码器、解码器、业务处理器
发送到远端的 Netty Server

第5步：远端接收+反序列化

远端 Netty Server 接收字节流，通过 LengthFieldBasedFrameDecoder 解码为帧
反序列化为消息对象（Envelope）
通过远端 ActorRef 将消息放入目标 Actor 的 Mailbox

第6步：放入远端 Mailbox

后续流程与本地消息传递完全相同：Dispatcher 调度 → Mailbox.run() → Actor.receive()
位置透明：远端 Actor 不需要知道消息来自本地还是远程

2.3 Akka Remote Netty架构

Akka Remote 底层基于 Netty 实现，分为四层：

第一层：Akka 应用层

Actor / ActorRef / MessageDispatcher
业务逻辑层，不关心底层传输

第二层：Akka Remote 层

RemoteTransport：远程传输抽象
序列化：将消息序列化为字节
帧编码：封装为 Akka 远程帧
心跳检测：定期发送心跳，监控连接状态
重连机制：连接断开后自动重连
握手协议：建立连接时的握手，交换 UID 和协议版本

第三层：Netty 层

ClientBootstrap / ServerBootstrap：Netty 启动器
ChannelPipeline：Channel 处理流水线
ByteBuf：Netty 字节缓冲区，零拷贝
LengthFieldBasedFrameDecoder：基于长度字段的帧解码器，解决粘包
MessageEncoder / MessageDecoder：消息编码器/解码器

第四层：TCP 传输层

Socket / TCP 连接
字节流传输
可靠有序传输

2.4 序列化机制

Akka 远程通信需要序列化消息，支持多种序列化方式：

序列化方式	性能	体积	兼容性	适用场景
Java 序列化	低	大	好	默认，兼容所有 Serializable
Protobuf	高	小	需定义	高性能，需定义 .proto
Kryo	高	小	较好	高性能，无需定义文件

Flink 中 Akka 默认使用 Java 序列化，因为 Flink 的 RPC 消息（RpcInvocation）已经实现了 Serializable。对于性能敏感的场景，可以配置使用 Kryo 或 Protobuf。

三、Dispatcher调度器底层

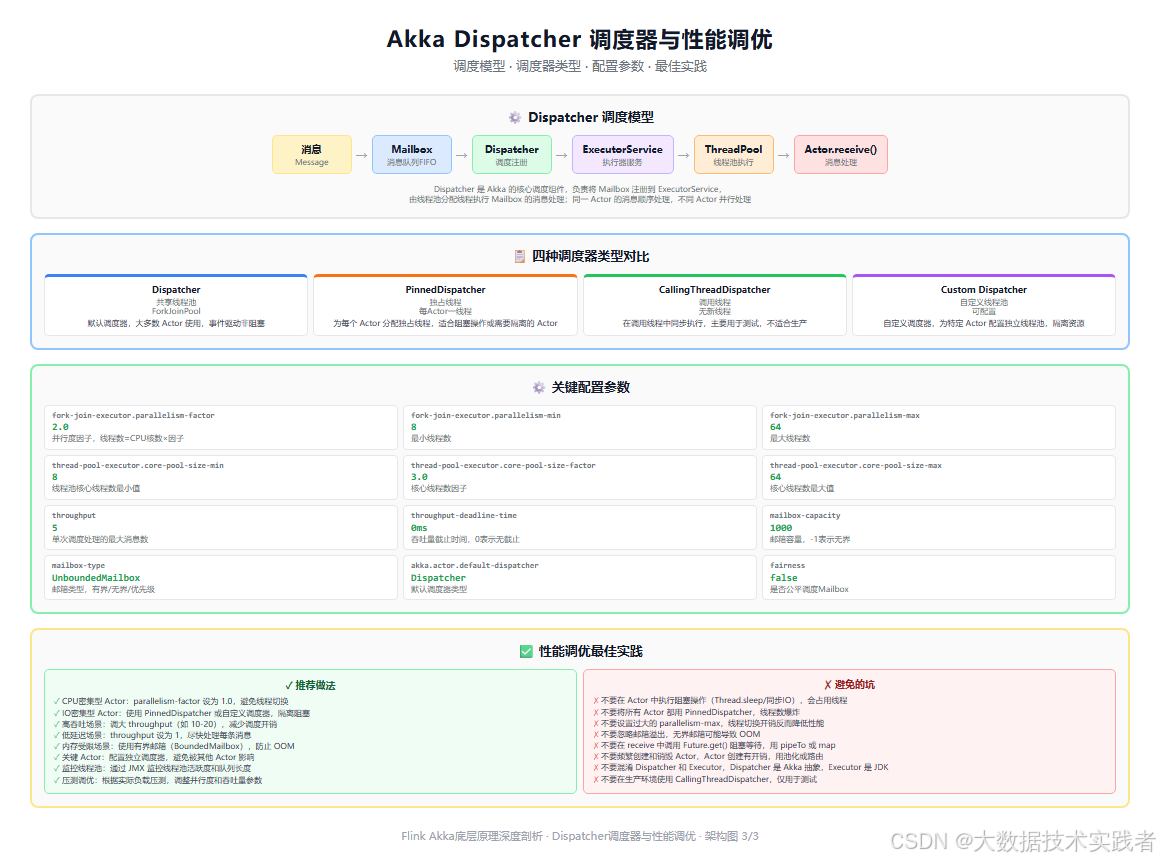

下面这张图是 Akka Dispatcher 调度器与性能调优，包括调度模型、四种调度器类型、配置参数和最佳实践。

3.1 Dispatcher调度模型

Dispatcher 是 Akka 的核心调度组件，负责将 Actor 的 Mailbox 调度到线程池执行。调度模型的完整流程：

复制代码

消息 → Mailbox（消息队列）→ Dispatcher（调度注册）→ ExecutorService（执行器）→ ThreadPool（线程池）→ Actor.receive()（消息处理）

Dispatcher 的核心职责：

消息分发：将消息放入 Mailbox 的 MessageQueue
调度注册：将 Mailbox 注册到 ExecutorService，等待线程执行
线程分配：从线程池分配线程执行 Mailbox.run()
吞吐量控制：控制单次调度处理的最大消息数（throughput）

Dispatcher 的关键代码逻辑：

java 复制代码

public class Dispatcher extends MessageDispatcher {
    private final ExecutorService executorService;
    private final int throughput;

    @Override
    public void dispatch(ActorCell cell, Envelope handle) {
        // 1. 将消息放入 Mailbox
        Mailbox mailbox = cell.mailbox();
        mailbox.enqueue(handle);
        // 2. 注册 Mailbox 到执行器
        registerForExecution(mailbox);
    }

    protected void registerForExecution(Mailbox mailbox) {
        if (mailbox.setAsScheduled()) {
            // 3. 提交到线程池执行
            executorService.execute(mailbox);
        }
    }
}

3.2 四种调度器类型

Akka 提供四种调度器，适用于不同场景：

1. Dispatcher（默认调度器）

线程模型：共享线程池（ForkJoinPool）
特点：事件驱动、非阻塞、多个 Actor 共享线程池
适用：大多数 Actor，CPU 密集型和非阻塞操作
配置：akka.actor.default-dispatcher

2. PinnedDispatcher（独占调度器）

线程模型：每个 Actor 独占一个线程
特点：为每个 Actor 分配专属线程，隔离性好
适用：阻塞操作（同步 IO、Thread.sleep）、需要隔离的关键 Actor
注意：Actor 数量多时线程数爆炸，谨慎使用

3. CallingThreadDispatcher（调用线程调度器）

线程模型：在调用线程中同步执行，不创建新线程
特点：同步执行，消息在发送者线程中处理
适用：仅用于测试，不适合生产环境
注意：会阻塞调用线程

4. Custom Dispatcher（自定义调度器）

线程模型：自定义线程池配置
特点：为特定 Actor 配置独立线程池，隔离资源
适用：需要独立资源隔离的 Actor 组，如 IO 密集型 Actor
配置：在 application.conf 中自定义 dispatcher 配置

自定义调度器配置示例：

hocon 复制代码

my-io-dispatcher {
  type = Dispatcher
  executor = "thread-pool-executor"
  thread-pool-executor {
    core-pool-size-min = 10
    core-pool-size-factor = 3.0
    core-pool-size-max = 30
  }
  throughput = 100
}

使用自定义调度器：

java 复制代码

ActorRef ioActor = system.actorOf(
    Props.create(IOActor.class).withDispatcher("my-io-dispatcher"),
    "io-actor"
);

3.3 ForkJoinPool底层原理

Akka 默认使用 ForkJoinPool 作为线程池，这是因为 ForkJoinPool 非常适合 Actor 模型的工作窃取（Work Stealing）特性。

ForkJoinPool 的核心特性：

工作窃取（Work Stealing）：空闲线程从其他线程的任务队列尾部窃取任务，提高线程利用率
双端队列（Deque）：每个工作线程有一个双端队列，LIFO 处理自己的任务，FIFO 窃取其他线程的任务
** Fork/Join 任务**：支持任务拆分（fork）和结果合并（join），适合分治算法
轻量级：ForkJoinTask 比 Runnable/Callable 更轻量，开销更小

Actor 模型与 ForkJoinPool 的契合点：

每个 Mailbox 是一个 ForkJoinTask，提交到 ForkJoinPool
空闲线程可以窃取其他 Mailbox 任务，避免线程空闲
Actor 消息处理是轻量级的，适合 ForkJoinTask

ForkJoinPool 并行度配置：

hocon 复制代码

fork-join-executor {
  parallelism-min = 8          # 最小线程数
  parallelism-factor = 2.0     # 并行度因子，线程数=CPU核数×因子
  parallelism-max = 64         # 最大线程数
}

实际线程数 = max(min, min(max, CPU核数 × factor))

3.4 Mailbox调度机制

Mailbox 是消息队列，同时实现了 Runnable 接口，可以被线程池执行。Mailbox 的调度机制：

Mailbox 的状态机：

Idle（空闲）：队列为空，未被调度
Scheduled（已调度）：已提交到线程池，等待执行
Running（运行中）：正在被线程执行，处理消息

Mailbox.run() 的执行逻辑：

java 复制代码

public class Mailbox implements Runnable {
    private final MessageQueue messageQueue;
    private final Actor cell;
    private volatile boolean scheduled = false;

    @Override
    public void run() {
        try {
            // 1. 处理消息，最多处理 throughput 条
            int processed = 0;
            while (processed < throughput && !messageQueue.isEmpty()) {
                Envelope msg = messageQueue.dequeue();
                cell.aroundReceive(msg.message(), msg.sender());
                processed++;
            }
        } finally {
            // 2. 处理完后，如果队列还有消息，重新调度
            setAsIdle();
            if (!messageQueue.isEmpty()) {
                dispatcher.registerForExecution(this);
            }
        }
    }

    public boolean setAsScheduled() {
        if (!scheduled) {
            scheduled = true;
            return true;
        }
        return false; // 已调度，避免重复提交
    }
}

关键设计：

setAsScheduled()：原子操作，避免 Mailbox 被重复提交到线程池
throughput 控制：单次调度最多处理 throughput 条消息，避免一个 Actor 长时间占用线程
重新调度：处理完后如果队列还有消息，重新提交到线程池，保证消息不丢失

3.5 配置参数详解

Akka Dispatcher 的关键配置参数：

参数	默认值	说明
parallelism-factor	2.0	并行度因子，线程数=CPU核数×因子
parallelism-min	8	最小线程数
parallelism-max	64	最大线程数
core-pool-size-min	8	线程池核心线程数最小值（ThreadPoolExecutor）
core-pool-size-factor	3.0	核心线程数因子（ThreadPoolExecutor）
core-pool-size-max	64	核心线程数最大值（ThreadPoolExecutor）
throughput	5	单次调度处理的最大消息数
throughput-deadline-time	0ms	吞吐量截止时间，0表示无截止
mailbox-capacity	1000	邮箱容量，-1表示无界
mailbox-type	UnboundedMailbox	邮箱类型
fairness	false	是否公平调度 Mailbox

throughput 参数的影响：

throughput 大（如 100）：减少调度开销，提高吞吐量，但增加单个 Actor 的延迟
throughput 小（如 1）：降低延迟，提高响应性，但增加调度开销
默认值 5 是吞吐量和延迟的平衡点

mailbox-capacity 的影响：

无界邮箱（UnboundedMailbox）：不会丢消息，但可能导致 OOM
有界邮箱（BoundedMailbox）：容量满后新消息被丢弃或阻塞，防止 OOM
生产环境建议使用有界邮箱，配合监控告警

四、Flink中Akka的使用与优化

4.1 Flink中Akka的配置

Flink 中 Akka 相关的配置参数（flink-conf.yaml）：

yaml 复制代码

# Actor 线程池配置
akka.actor.default-dispatcher.fork-join-executor.parallelism-factor: 2.0
akka.actor.default-dispatcher.fork-join-executor.parallelism-min: 8
akka.actor.default-dispatcher.fork-join-executor.parallelism-max: 64

# 远程连接配置
akka.remote.netty.tcp.connection-timeout: 120s

# 心跳检测配置
akka.remote.watch-failure-detector.heartbeat-interval: 10s
akka.remote.watch-failure-detector.acceptable-heartbeat-pause: 60s
akka.remote.transport-failure-detector.heartbeat-interval: 10s
akka.remote.transport-failure-detector.acceptable-heartbeat-pause: 60s

# 监督策略
akka.actor.guardian-supervisor-strategy: "akka.actor.StoppingSupervisorStrategy"

# 远程事件日志
akka.remote.log-remote-lifecycle-events: off

# 序列化
akka.serialization-java.enabled: on

# Akka 框架超时
akka.actor.ask-timeout: 100s
akka.client.timeout: 60s

4.2 Flink中Akka的优化建议

1. 线程池优化

JobManager：RPC 调用量不大，保持默认配置即可
TaskManager：如果 Task 数量多，可以适当调大 parallelism-max
注意：Actor 线程池和 Flink 的 Task 执行线程池是分开的，不要混淆
CPU 密集型：parallelism-factor 设为 1.0，避免线程切换
IO 密集型：使用自定义调度器或 PinnedDispatcher 隔离

2. 心跳检测优化

网络不稳定的环境：适当调大 acceptable-heartbeat-pause（如 120s），避免误判节点故障
对延迟敏感的场景：调小 heartbeat-interval（如 5s），更快感知故障
跨机房部署：必须调大心跳超时，避免网络抖动导致节点被误判为故障

3. 邮箱优化

生产环境建议使用有界邮箱，防止 OOM
监控邮箱队列长度，发现持续增长及时排查
高吞吐场景调大 throughput（如 10-20），减少调度开销
低延迟场景 throughput 设为 1，尽快处理每条消息

4. 序列化优化

默认 Java 序列化性能差、体积大，性能敏感场景考虑 Kryo 或 Protobuf
确保所有 RPC 消息实现 Serializable
大对象考虑传引用或分片传输，避免单条消息过大

5. 避免阻塞操作

不要在 Actor 中执行阻塞操作（Thread.sleep、同步 IO、Future.get()）
阻塞操作会占用线程，导致其他 Actor 无法被调度
IO 密集型 Actor 使用 PinnedDispatcher 或自定义调度器隔离
异步操作使用 pipeTo 将 Future 结果回传给 Actor

五、总结

Flink Akka 底层原理深度剖析要点回顾：

第一，ActorSystem 底层架构是理解 Akka 的基础。ActorSystem 是 Akka 的核心入口，管理所有 Actor 的生命周期。Actor 天然形成层级结构，Root Guardian → System Guardian → User Guardian → User Actor → Child Actor。Actor 内部由四层组成：ActorRef（对外引用，支持本地/远程透明）→ ActorCell（管理单元，持有 Mailbox/Dispatcher/Actor实例）→ Mailbox（消息队列，FIFO，实现 Runnable）→ Actor（业务逻辑，receive() 处理消息）。位置透明是 Akka 的核心设计理念，通过 ActorRef 抽象屏蔽本地和远程差异。

第二，消息传递底层机制是 Akka 的核心。本地消息传递 6 步流程：ActorRef.tell() → ActorCell.sendMessage() → Dispatcher.dispatch() → Mailbox.run() 被线程调度 → Mailbox.processMailbox() → Actor.receive()。远程消息传递多了序列化、帧编码、Netty TCP 传输、反序列化等步骤。Akka Remote 基于 Netty 实现，分为应用层、Remote 层、Netty 层、TCP 层四层。关键特性：同一 Actor 的消息顺序处理，不同 Actor 并行处理，无需锁和同步。

第三，Dispatcher 调度器是 Akka 性能的关键。Dispatcher 负责将 Mailbox 调度到线程池执行，调度模型：消息 → Mailbox → Dispatcher → ExecutorService → ThreadPool → Actor.receive()。四种调度器：Dispatcher（默认，共享 ForkJoinPool）、PinnedDispatcher（独占线程，适合阻塞操作）、CallingThreadDispatcher（调用线程，仅用于测试）、Custom Dispatcher（自定义线程池，资源隔离）。ForkJoinPool 的工作窃取特性非常适合 Actor 模型。Mailbox 实现 Runnable，通过 setAsScheduled() 避免重复调度，throughput 控制单次处理消息数。

第四，配置参数与性能调优是生产环境的关键。核心参数：parallelism-factor/min/max（线程池大小）、throughput（单次处理消息数）、mailbox-capacity（邮箱容量）、heartbeat-interval/acceptable-heartbeat-pause（心跳检测）。调优建议：CPU 密集型 parallelism-factor=1.0，IO 密集型用 PinnedDispatcher 隔离，高吞吐调大 throughput，低延迟 throughput=1，生产环境用有界邮箱防 OOM，避免在 Actor 中执行阻塞操作。

第五，Flink 中 Akka 的使用与优化：Flink 使用 Akka 作为 RPC 框架，JobManager 和 TaskManager 各有独立的 ActorSystem。优化建议包括线程池配置、心跳检测调优、邮箱优化、序列化优化、避免阻塞操作等。Flink 2.0 已移除 Akka 依赖，改用自研 RPC 框架，但 Actor 模型的设计思想仍然值得深入学习。

Akka 的底层设计体现了分布式系统的经典设计思想：位置透明、消息驱动、监督容错、工作窃取。理解这些底层原理，不仅能帮助排查 Flink RPC 问题，更能体会到分布式系统设计的精妙之处。
