Flink Rpc通信源码级详解：从RpcService到动态代理的完整调用链路

前面两篇讲了 Flink Actor 源码和 Akka 底层原理，这篇聚焦 Flink 自己的 RPC 通信层。很多人用 Flink 时只知道 JobManager 和 TaskManager 之间通过 RPC 通信，但很少有人深入源码去理解一条 RPC 调用从客户端到服务端到底经历了什么。这篇从 Flink RPC 框架的核心接口讲起，深入 AkkaRpcService、AkkaInvocationHandler、AkkaRpcActor 的源码实现，把一条 RPC 调用的完整链路讲透，并剖析 Leader 地址解析、序列化机制、Flink 2.0 新 RPC 框架等高级特性。

一、Flink RPC 框架整体架构

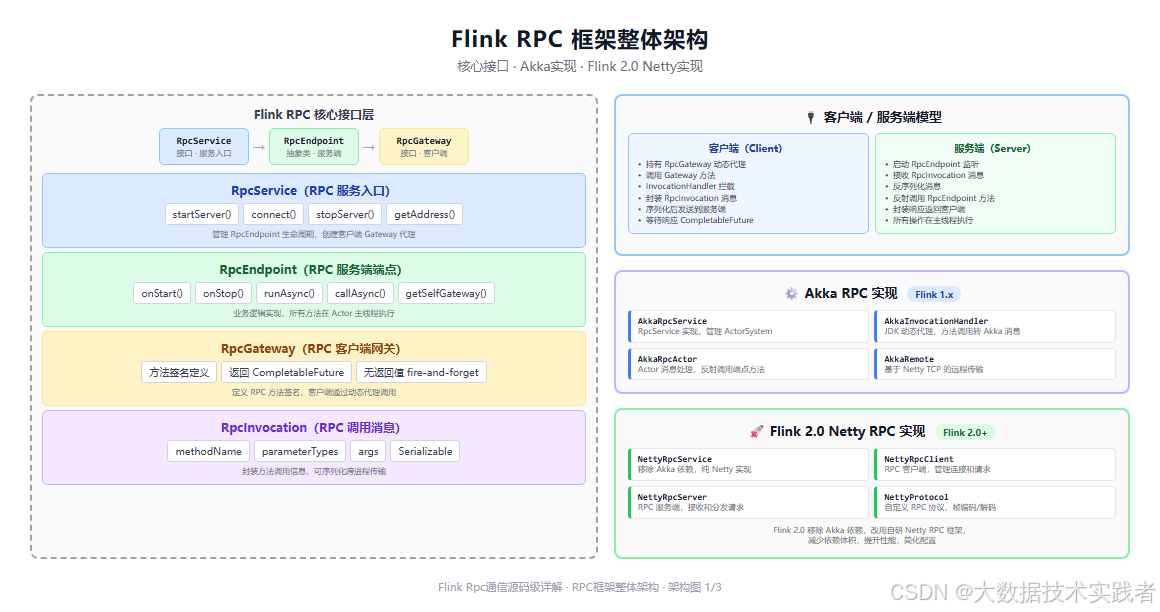

下面这张图是 Flink RPC 框架整体架构，包括核心接口、Akka 实现和 Flink 2.0 Netty 实现。

1.1 RPC 框架设计目标

Flink RPC 框架的设计目标：

位置透明：客户端不关心服务端在本地还是远程，统一通过 Gateway 接口调用
异步非阻塞：所有 RPC 调用都是异步的，返回 CompletableFuture，不阻塞调用线程
类型安全：通过 Java 接口定义 RPC 方法，编译期类型检查，避免字符串拼接错误
高可用：支持 Leader 地址动态解析和自动重连，适应 JobManager 主备切换
可扩展：RPC 框架抽象为接口，底层实现可替换（Akka → Netty）

1.2 核心接口关系

Flink RPC 框架的核心接口有四个：

RpcService（RPC 服务入口）

管理 RpcEndpoint 的生命周期（启动/停止）
创建客户端 Gateway 代理（connect）
管理 ActorSystem 或 Netty 服务
核心方法：startServer()、connect()、stopServer()、getAddress()

RpcEndpoint（RPC 服务端端点）

业务逻辑的实现基类，所有服务端组件继承它
封装 ActorRef 和 MainThreadExecutor
所有方法在 Actor 主线程执行，保证线程安全
核心方法：onStart()、onStop()、runAsync()、callAsync()、getSelfGateway()

RpcGateway（RPC 客户端网关）

定义 RPC 方法签名的接口，客户端通过它调用服务端
方法返回 CompletableFuture（有返回值）或 void（fire-and-forget）
实际运行时是 JDK 动态代理对象
每个 RpcEndpoint 对应一个 RpcGateway 接口

RpcInvocation（RPC 调用消息）

封装方法调用信息的可序列化对象
包含：methodName（方法名）、parameterTypes（参数类型）、args（参数值）
跨进程传输时被序列化，接收端反序列化后反射调用
实现 Serializable 接口

接口关系：

复制代码

RpcService → 启动 → RpcEndpoint（服务端）
RpcService → connect → RpcGateway（客户端动态代理）
RpcGateway 方法调用 → AkkaInvocationHandler → RpcInvocation → 网络传输 → AkkaRpcActor → 反射调用 RpcEndpoint

1.3 客户端/服务端模型

Flink RPC 采用经典的客户端/服务端模型：

客户端（Client）：

持有 RpcGateway 动态代理对象
调用 Gateway 方法发起 RPC 调用
InvocationHandler 拦截方法调用，封装为 RpcInvocation
序列化后通过网络发送到服务端
等待服务端响应，CompletableFuture 完成

服务端（Server）：

启动 RpcEndpoint 监听 RPC 请求
接收 RpcInvocation 消息，反序列化
通过 Actor 主线程调度，反射调用 RpcEndpoint 实际方法
封装响应返回客户端
所有操作在 Actor 主线程执行，保证线程安全

二、核心接口源码剖析

2.1 RpcService 接口

RpcService 是 RPC 框架的入口，定义了服务端启动和客户端连接的核心方法：

java 复制代码

public interface RpcService {
    // 启动 RpcEndpoint，返回 Gateway 代理（服务端自身调用用）
    <C extends RpcEndpoint & RpcGateway> C startServer(C rpcEndpoint);

    // 连接到远端 RpcEndpoint，返回 Gateway 代理
    <C extends RpcGateway> CompletableFuture<C> connect(String address, Class<C> clazz);

    // 停止 RpcEndpoint
    void stopServer(RpcEndpoint rpcEndpoint);

    // 获取 RPC 服务地址
    String getAddress();

    // 获取调度器
    ScheduledExecutorService getScheduledExecutorService();

    // 关闭 RPC 服务
    CompletableFuture<Void> stopAsync();
}

关键设计：

startServer 泛型参数 <C extends RpcEndpoint & RpcGateway> 要求端点同时继承 RpcEndpoint 和实现 RpcGateway
connect 返回 CompletableFuture，因为连接建立是异步的（可能需要解析地址、建立 TCP 连接）
stopServer 停止单个端点，stopAsync 关闭整个 RPC 服务

2.2 RpcEndpoint 抽象类

RpcEndpoint 是所有 RPC 服务端组件的基类：

java 复制代码

public abstract class RpcEndpoint implements RpcGateway {
    protected final RpcService rpcService;
    protected final String endpointId;
    private ActorRef actorRef;
    private MainThreadExecutor mainThreadExecutor;

    protected RpcEndpoint(RpcService rpcService, String endpointId) {
        this.rpcService = rpcService;
        this.endpointId = endpointId;
    }

    // 端点启动时调用，子类重写
    public void onStart() throws Exception {}

    // 端点停止时调用，子类重写
    public void onStop() throws Exception {}

    // 获取自身 Gateway 代理（可以像调用远程一样调用自身方法）
    protected <C extends RpcGateway> C getSelfGateway(Class<C> selfGatewayType) {
        return Proxy.newProxyInstance(
            selfGatewayType.getClassLoader(),
            new Class<?>[]{selfGatewayType},
            new AkkaInvocationHandler(actorRef, rpcService.getTimeout())
        );
    }

    // 异步执行 Runnable（在 Actor 主线程）
    protected void runAsync(Runnable runnable) {
        actorRef.tell(new RunAsync(runnable), ActorRef.noSender());
    }

    // 异步执行 Callable（在 Actor 主线程）
    protected <V> CompletableFuture<V> callAsync(Callable<V> callable, Time timeout) {
        final CompletableFuture<V> resultFuture = new CompletableFuture<>();
        actorRef.tell(new CallAsync(callable, resultFuture), ActorRef.noSender());
        return resultFuture;
    }

    // 定时调度
    protected ScheduledFuture<?> scheduleRunAsync(Runnable runnable, Time delay) {
        return mainThreadExecutor.schedule(runnable, delay.getSize(), delay.getUnit());
    }

    // 校验是否在主线程执行
    protected void validateRunsInMainThread() {
        if (!mainThreadExecutor.isCurrentThreadMainThread()) {
            throw new IllegalStateException("Run method in main thread.");
        }
    }

    // 设置 ActorRef（由 AkkaRpcService 在启动时调用）
    void setActorRef(ActorRef actorRef) {
        this.actorRef = actorRef;
    }

    // 设置 MainThreadExecutor（由 AkkaRpcActor 在 preStart 时调用）
    void setMainThreadExecutor(MainThreadExecutor mainThreadExecutor) {
        this.mainThreadExecutor = mainThreadExecutor;
    }
}

关键设计：

主线程执行模型 ：所有 RpcEndpoint 方法必须在 Actor 主线程执行，validateRunsInMainThread() 可以校验
runAsync/callAsync：跨线程操作必须通过这两个方法提交到 Actor 主线程，避免线程安全问题
getSelfGateway：获取自身的 Gateway 代理，可以像调用远程一样调用自身方法，统一编程模型
setActorRef/setMainThreadExecutor：包级私有方法，由 AkkaRpcService 和 AkkaRpcActor 在启动时调用，不对外暴露

2.3 RpcGateway 接口

RpcGateway 是客户端调用的接口，定义 RPC 方法签名：

java 复制代码

public interface RpcGateway {
    // 获取 RPC 端点地址
    String getAddress();

    // 获取端点 ID
    String getEndpointId();
}

RpcGateway 本身只定义了两个基础方法，实际业务方法由子接口定义。例如 ResourceManagerGateway：

java 复制代码

public interface ResourceManagerGateway extends RpcGateway {
    // 请求 Slot
    CompletableFuture<Acknowledge> requestSlot(
        JobID jobId,
        AllocationID allocationId,
        ResourceProfile resourceProfile,
        String targetAddress,
        Time timeout);

    // 注册 TaskManager
    CompletableFuture<RegistrationResponse> registerTaskManager(
        String taskManagerRegistrationId,
        TaskManagerLocation taskManagerLocation,
        TaskExecutorGateway taskExecutorGateway,
        Time timeout);

    // 心跳
    void heartbeatFromTaskManager(ResourceID resourceID, TaskExecutorHeartbeat heartbeat);
}

约定：

有返回值的方法返回 CompletableFuture<T>，使用 ask 模式
无返回值的方法返回 void，使用 tell 模式（fire-and-forget）
最后一个参数通常是 Time timeout，指定 RPC 超时时间

2.4 RpcInvocation 消息类

RpcInvocation 是封装方法调用信息的可序列化对象：

java 复制代码

public class RpcInvocation implements Serializable {
    private static final long serialVersionUID = 1L;

    private final String methodName;
    private final Class<?>[] parameterTypes;
    private final Object[] args;

    public RpcInvocation(Method method, Object[] args) {
        this.methodName = method.getName();
        this.parameterTypes = method.getParameterTypes();
        this.args = args;
    }

    public RpcInvocation(String methodName, Class<?>[] parameterTypes, Object[] args) {
        this.methodName = methodName;
        this.parameterTypes = parameterTypes;
        this.args = args;
    }

    public String getMethodName() { return methodName; }
    public Class<?>[] getParameterTypes() { return parameterTypes; }
    public Object[] getArgs() { return args; }

    // 根据方法名和参数类型在目标类中查找 Method
    public Method getMethod(Class<?> clazz) throws NoSuchMethodException {
        return clazz.getMethod(methodName, parameterTypes);
    }
}

关键设计：

只存储方法名、参数类型、参数值，不存储 Method 对象（Method 不可序列化）
接收端通过 getMethod(clazz) 根据方法名和参数类型反射查找 Method
所有参数必须可序列化，否则序列化失败
这是典型的命令模式（Command Pattern），将方法调用封装为对象

三、Akka RPC 实现源码剖析

3.1 AkkaRpcService

AkkaRpcService 是 RpcService 的 Akka 实现，管理 ActorSystem：

java 复制代码

public class AkkaRpcService implements RpcService {
    private final ActorSystem actorSystem;
    private final Time timeout;
    private final Map<ActorPath, RpcEndpoint> actors = new HashMap<>();

    public AkkaRpcService(ActorSystem actorSystem, Time timeout) {
        this.actorSystem = actorSystem;
        this.timeout = timeout;
    }

    @Override
    public <C extends RpcEndpoint & RpcGateway> C startServer(C rpcEndpoint) {
        // 1. 创建 AkkaRpcActor，传入 rpcEndpoint
        Props props = Props.create(AkkaRpcActor.class, rpcEndpoint);
        ActorRef actorRef = actorSystem.actorOf(props, rpcEndpoint.getEndpointId());

        // 2. 设置 ActorRef 到 RpcEndpoint
        rpcEndpoint.setActorRef(actorRef);

        // 3. 注册到 actors 映射
        actors.put(actorRef.path(), rpcEndpoint);

        return rpcEndpoint;
    }

    @Override
    public <C extends RpcGateway> CompletableFuture<C> connect(String address, Class<C> clazz) {
        // 1. 通过 ActorSelection 选择远程 Actor
        ActorSelection actorSelection = actorSystem.actorSelection(address);

        // 2. 解析 ActorSelection 为 ActorRef（异步）
        return actorSelection.resolveOne(timeout)
            .thenApply(actorRef -> {
                // 3. 创建 JDK 动态代理
                return Proxy.newProxyInstance(
                    clazz.getClassLoader(),
                    new Class<?>[]{clazz},
                    new AkkaInvocationHandler(actorRef, timeout)
                );
            });
    }

    @Override
    public void stopServer(RpcEndpoint rpcEndpoint) {
        ActorRef actorRef = rpcEndpoint.getActorRef();
        // 发送 PoisonPill 消息，Actor 处理完当前消息后停止
        actorRef.tell(PoisonPill.getInstance(), ActorRef.noSender());
        actors.remove(actorRef.path());
    }
}

关键逻辑：

startServer：创建 AkkaRpcActor，将 RpcEndpoint 传入 Actor，设置 ActorRef
connect：通过 ActorSelection 选择远程 Actor，resolveOne 解析为 ActorRef，创建动态代理
stopServer：发送 PoisonPill 消息，Actor 处理完当前消息后优雅停止

3.2 AkkaInvocationHandler

AkkaInvocationHandler 是 JDK 动态代理的 InvocationHandler，将方法调用转为 Akka 消息：

java 复制代码

public class AkkaInvocationHandler implements InvocationHandler {
    private final ActorRef rpcEndpoint;
    private final Time timeout;

    public AkkaInvocationHandler(ActorRef rpcEndpoint, Time timeout) {
        this.rpcEndpoint = rpcEndpoint;
        this.timeout = timeout;
    }

    @Override
    public Object invoke(Object proxy, Method method, Object[] args) throws Throwable {
        Class<?> returnType = method.getReturnType();

        // 1. 如果是 CompletableFuture 返回类型（ask 模式）
        if (returnType == CompletableFuture.class) {
            // 2. 创建 RpcInvocation 消息
            RpcInvocation invocation = new RpcInvocation(method, args);

            // 3. 通过 akka ask 发送消息，返回 Future
            Future<Object> future = Patterns.ask(rpcEndpoint, invocation, timeout.toMilliseconds());

            // 4. 转换 Akka Future 为 CompletableFuture
            return FutureUtils.toJava(future);
        } else if (returnType == Void.TYPE) {
            // 5. 无返回值（tell 模式，fire-and-forget）
            RpcInvocation invocation = new RpcInvocation(method, args);
            rpcEndpoint.tell(invocation, ActorRef.noSender());
            return null;
        } else {
            // 6. 其他返回类型不支持
            throw new RuntimeException("RpcGateway methods must return CompletableFuture or void.");
        }
    }
}

关键逻辑：

返回类型判断：返回 CompletableFuture 走 ask 模式，返回 void 走 tell 模式，其他类型不支持
ask 模式：通过 Patterns.ask() 发送消息，等待响应，返回 CompletableFuture
tell 模式：通过 ActorRef.tell() 发送消息，不等待响应，fire-and-forget
RpcInvocation 封装：将 Method 和 args 封装为可序列化的 RpcInvocation 消息

3.3 AkkaRpcActor

AkkaRpcActor 是实际处理消息的 Actor：

java 复制代码

public class AkkaRpcActor extends UntypedActor {
    private final RpcEndpoint rpcEndpoint;
    private MainThreadExecutor mainThreadExecutor;

    public AkkaRpcActor(RpcEndpoint rpcEndpoint) {
        this.rpcEndpoint = rpcEndpoint;
    }

    @Override
    public void preStart() throws Exception {
        // 1. 创建 MainThreadExecutor，绑定当前 Actor 线程
        mainThreadExecutor = new MainThreadExecutor(getContext().dispatcher(), self());
        // 2. 设置到 RpcEndpoint
        rpcEndpoint.setMainThreadExecutor(mainThreadExecutor);
        // 3. 调用 RpcEndpoint.onStart()
        rpcEndpoint.onStart();
    }

    @Override
    public void postStop() throws Exception {
        // 调用 RpcEndpoint.onStop()
        rpcEndpoint.onStop();
    }

    @Override
    public void onReceive(Object message) throws Exception {
        if (message instanceof RpcInvocation) {
            handleRpcInvocation((RpcInvocation) message);
        } else if (message instanceof RunAsync) {
            handleRunAsync((RunAsync) message);
        } else if (message instanceof CallAsync) {
            handleCallAsync((CallAsync) message);
        } else if (message instanceof ControlMessages) {
            handleControlMessage((ControlMessages) message);
        } else {
            unhandled(message);
        }
    }

    // 处理 RPC 调用消息
    private void handleRpcInvocation(RpcInvocation invocation) throws Exception {
        // 1. 根据方法名和参数类型查找 Method
        Method method = invocation.getMethod(rpcEndpoint.getClass());

        // 2. 反射调用 RpcEndpoint 方法
        Object result = method.invoke(rpcEndpoint, invocation.getArgs());

        // 3. 如果有发送者（ask 模式），发送响应
        ActorRef sender = getSender();
        if (sender != ActorRef.noSender()) {
            if (result instanceof CompletableFuture) {
                // 4. 如果返回 CompletableFuture，等待完成后发送响应
                ((CompletableFuture<?>) result).whenComplete((r, t) -> {
                    if (t != null) {
                        sender.tell(new Status.Failure(t), self());
                    } else {
                        sender.tell(new RpcResponse(r), self());
                    }
                });
            } else {
                // 5. 直接发送响应
                sender.tell(new RpcResponse(result), self());
            }
        }
    }

    // 处理异步 Runnable
    private void handleRunAsync(RunAsync runAsync) {
        runAsync.getRunnable().run();
    }

    // 处理异步 Callable
    private void handleCallAsync(CallAsync callAsync) {
        try {
            Object result = callAsync.getCallable().call();
            callAsync.getResultFuture().complete(result);
        } catch (Exception e) {
            callAsync.getResultFuture().completeExceptionally(e);
        }
    }
}

关键逻辑：

preStart：创建 MainThreadExecutor，设置到 RpcEndpoint，调用 onStart()
handleRpcInvocation：根据方法名和参数类型反射查找 Method，调用 RpcEndpoint 方法，处理 CompletableFuture 返回
CompletableFuture 处理：如果方法返回 CompletableFuture，等待 Future 完成后再发送响应，支持异步返回值
postStop：调用 RpcEndpoint.onStop() 释放资源

四、RPC 调用完整链路

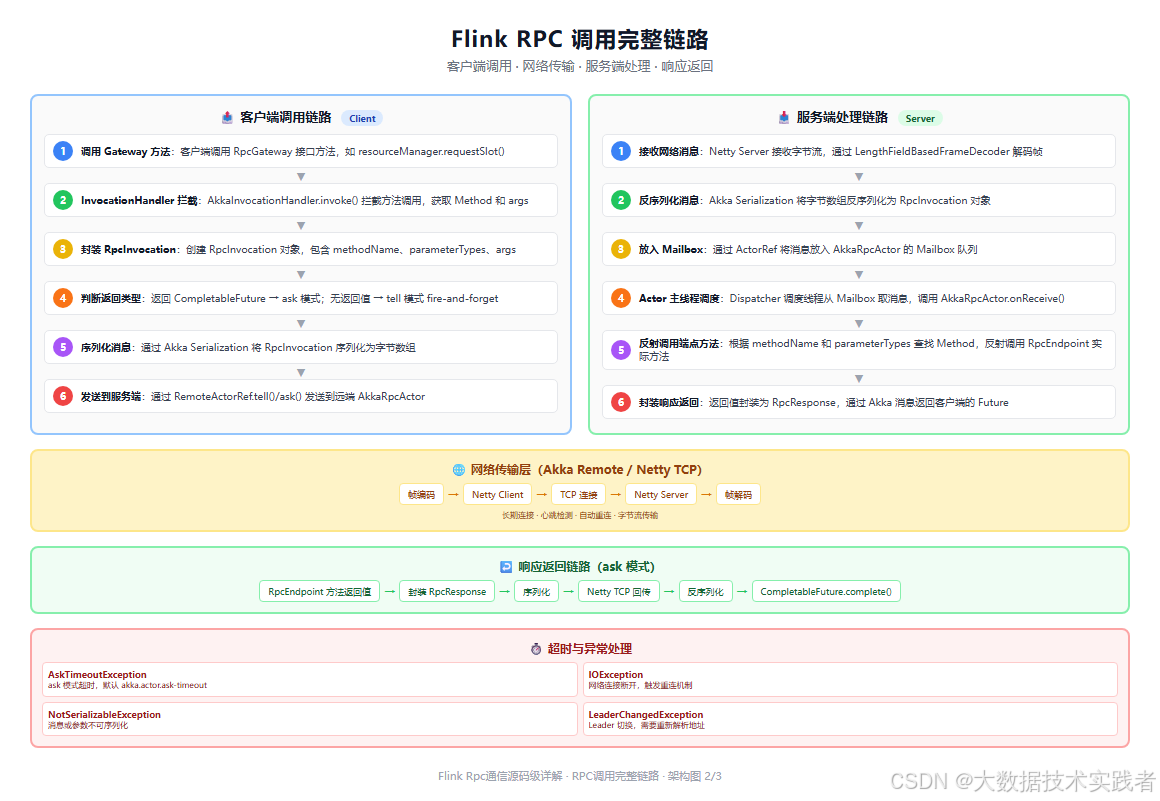

下面这张图是 Flink RPC 调用完整链路，包括客户端调用、网络传输、服务端处理、响应返回和超时异常处理。

4.1 客户端调用链路6步

以客户端调用 resourceManagerGateway.requestSlot(...) 为例：

第1步：调用 Gateway 方法

客户端持有 ResourceManagerGateway 动态代理对象
调用 requestSlot(jobId, allocationId, resourceProfile, targetAddress, timeout)
进入 JDK 动态代理的 invoke() 方法

第2步：InvocationHandler 拦截

AkkaInvocationHandler.invoke() 拦截方法调用
获取 Method 对象和 args 参数数组
检查方法返回类型：CompletableFuture → ask 模式，void → tell 模式

第3步：封装 RpcInvocation

创建 RpcInvocation 对象：new RpcInvocation(method, args)
包含 methodName="requestSlot"、parameterTypes、args
RpcInvocation 实现 Serializable，可跨进程传输

第4步：判断返回类型

requestSlot 返回 CompletableFuture，走 ask 模式
如果是 void 方法（如 heartbeatFromTaskManager），走 tell 模式 fire-and-forget
ask 模式需要等待响应，tell 模式发送后立即返回

第5步：序列化消息

Akka Remote 层通过 Serialization.serialize() 将 RpcInvocation 序列化为字节数组
默认使用 Java 序列化（RpcInvocation 实现 Serializable）
序列化后的字节数组封装为 Akka 远程帧

第6步：发送到服务端

通过 RemoteActorRef.tell()/ask() 发送到远端 AkkaRpcActor
Netty Client 将帧写入 TCP Channel，发送到服务端
ask 模式返回 Akka Future，等待服务端响应

4.2 服务端处理链路6步

第1步：接收网络消息

Netty Server 接收字节流
通过 LengthFieldBasedFrameDecoder 解码为完整帧（解决粘包问题）
帧包含协议版本、消息类型、长度、消息体

第2步：反序列化消息

Akka Serialization 将字节数组反序列化为 RpcInvocation 对象
反序列化需要类加载器能加载 RpcInvocation 类和参数类
反序列化失败会抛出异常

第3步：放入 Mailbox

通过远端 ActorRef 将 RpcInvocation 放入 AkkaRpcActor 的 Mailbox 队列
Mailbox 是 FIFO 队列，消息按发送顺序排列
同一 Actor 的消息在同一个 Mailbox 中

第4步：Actor 主线程调度

Dispatcher 从线程池分配一个线程
执行 Mailbox.run() 方法
从 Mailbox 取出 RpcInvocation 消息
调用 AkkaRpcActor.onReceive() 处理

第5步：反射调用端点方法

handleRpcInvocation() 处理 RpcInvocation
根据 methodName 和 parameterTypes 反射查找 Method 对象
调用 method.invoke(rpcEndpoint, args) 执行实际业务逻辑
所有操作在 Actor 主线程执行，保证线程安全

第6步：封装响应返回

如果方法返回 CompletableFuture，等待 Future 完成
返回值封装为 RpcResponse 对象
通过 Akka 消息返回给客户端的 Future
客户端的 CompletableFuture 被 complete，调用方获取结果

4.3 响应返回链路（ask 模式）

响应返回是请求的逆过程：

复制代码

RpcEndpoint 方法返回值 → 封装 RpcResponse → 序列化 → Netty TCP 回传 → 反序列化 → CompletableFuture.complete()

关键细节：

如果方法返回 CompletableFuture，AkkaRpcActor 会等待 Future 完成再发送响应
如果方法执行抛出异常，封装为 Status.Failure 发送，客户端 Future 会 completeExceptionally
响应也需要序列化，返回值必须可序列化

4.4 超时与异常处理

RPC 调用可能遇到各种异常：

异常类型	触发场景	处理方式
AskTimeoutException	ask 模式超时，服务端未在超时时间内响应	CompletableFuture.completeExceptionally
IOException	网络连接断开，TCP 连接异常	触发重连机制，重新建立连接
NotSerializableException	消息或参数不可序列化	序列化失败，抛出异常
LeaderChangedException	Leader 切换，地址变更	重新解析 Leader 地址，重新连接
RuntimeException	服务端方法执行抛出异常	封装为 Status.Failure 返回

超时配置：

akka.actor.ask-timeout：ask 模式默认超时，默认 100s
akka.client.timeout：客户端连接超时，默认 60s
方法级超时：通过方法最后一个 Time 参数指定

五、RPC 高级特性

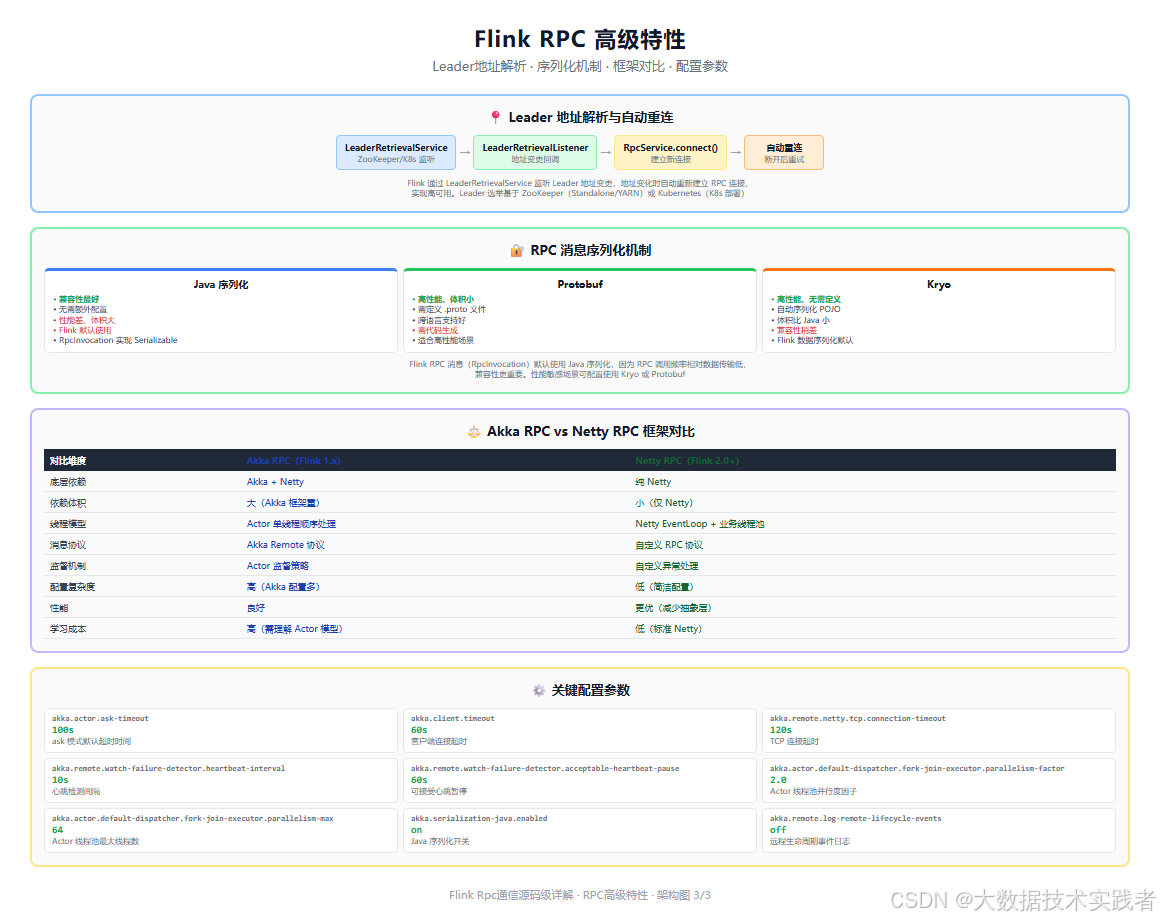

下面这张图是 Flink RPC 高级特性，包括 Leader 地址解析、序列化机制、框架对比和配置参数。

5.1 Leader 地址解析与自动重连

Flink 是高可用系统，JobManager 可能有主备多个实例，只有 Leader 对外服务。RPC 框架需要支持 Leader 地址动态解析和自动重连。

LeaderRetrievalService（Leader 检索服务）：

基于 ZooKeeper（Standalone/YARN 部署）或 Kubernetes（K8s 部署）
监听 Leader 节点地址变化
地址变化时通知 LeaderRetrievalListener

完整流程：

复制代码

LeaderRetrievalService 监听 → 地址变更 → LeaderRetrievalListener.notifyLeaderAddress() → RpcService.connect(newAddress) → 建立新连接 → 旧连接关闭

关键组件：

LeaderRetrievalService：检索 Leader 地址，启动/停止监听
LeaderRetrievalListener：地址变更回调接口
LeaderConnectionService：管理与 Leader 的 RPC 连接，地址变化时自动重连
RegisteredRpcConnection：封装 RpcGateway 连接，处理连接生命周期

高可用保证：

Leader 切换时，RPC 请求自动重定向到新 Leader
旧 Leader 的 RPC 连接自动关闭
正在进行的 RPC 请求可能失败，客户端需要重试
Flink 的 ResourceManager/JobMaster 都有 Leader 选举和重连机制

5.2 序列化机制

RPC 消息跨进程传输需要序列化，Flink 支持多种序列化方式：

Java 序列化（默认）：

优点：兼容性最好，无需额外配置，所有 Serializable 对象都支持
缺点：性能差、体积大、序列化/反序列化慢
适用：RPC 调用频率相对低，兼容性更重要
Flink RPC 默认使用 Java 序列化（RpcInvocation 实现 Serializable）

Protobuf：

优点：高性能、体积小、跨语言支持好
缺点：需定义 .proto 文件、需代码生成、学习成本高
适用：高性能场景、跨语言通信
Flink 某些内部通信使用 Protobuf

Kryo：

优点：高性能、无需定义文件、自动序列化 POJO、体积比 Java 小
缺点：兼容性稍差、版本升级可能不兼容
适用：Flink 数据序列化默认使用 Kryo
RPC 层可配置使用 Kryo

序列化配置：

hocon 复制代码

akka {
  actor {
    serializers {
      java = "akka.serialization.JavaSerializer"
      proto = "akka.remote.serialization.ProtobufSerializer"
    }
    serialization-bindings {
      "java.io.Serializable" = java
    }
  }
}

注意事项：

所有 RPC 方法参数和返回值必须可序列化
大对象序列化开销大，考虑传引用或分片
序列化异常是常见 RPC 问题，检查参数是否实现 Serializable

5.3 Flink 2.0 Netty RPC 框架

Flink 2.0 移除了 Akka 依赖，改用自研的 Netty RPC 框架。这是 Flink 通信层的重大重构。

为什么移除 Akka：

Akka 依赖体积大，增加 Flink 发行包大小
Akka 配置复杂，学习成本高
Akka 版本升级可能引入不兼容
Akka Actor 模型对 Flink RPC 来说过重，Flink 只需要简单的 RPC 功能
自研 Netty RPC 更轻量、更可控、性能更优

Netty RPC 框架核心组件：

组件	说明
NettyRpcService	RpcService 实现，管理 Netty 客户端和服务端
NettyRpcClient	RPC 客户端，管理连接和请求，支持多路复用
NettyRpcServer	RPC 服务端，接收请求，分发到 RpcEndpoint
NettyProtocol	自定义 RPC 协议，定义帧格式和消息类型
NettyRpcInvocationHandler	动态代理，方法调用转自定义协议消息

Netty RPC 优势：

纯 Netty 实现，依赖少，体积小
自定义 RPC 协议，更高效
支持连接多路复用，减少连接数
配置简洁，易于理解和调优
性能更优（减少 Akka 抽象层开销）

Akka vs Netty RPC 对比：

对比维度	Akka RPC（Flink 1.x）	Netty RPC（Flink 2.0+）
底层依赖	Akka + Netty	纯 Netty
依赖体积	大	小
线程模型	Actor 单线程顺序处理	Netty EventLoop + 业务线程池
消息协议	Akka Remote 协议	自定义 RPC 协议
监督机制	Actor 监督策略	自定义异常处理
配置复杂度	高	低
性能	良好	更优
学习成本	高	低

5.4 关键配置参数

Flink RPC 相关配置参数（flink-conf.yaml）：

yaml 复制代码

# Akka 超时配置
akka.actor.ask-timeout: 100s          # ask 模式默认超时
akka.client.timeout: 60s                # 客户端连接超时
akka.remote.netty.tcp.connection-timeout: 120s  # TCP 连接超时

# 心跳检测
akka.remote.watch-failure-detector.heartbeat-interval: 10s       # 心跳间隔
akka.remote.watch-failure-detector.acceptable-heartbeat-pause: 60s  # 可接受心跳暂停
akka.remote.transport-failure-detector.heartbeat-interval: 10s    # 传输故障心跳间隔
akka.remote.transport-failure-detector.acceptable-heartbeat-pause: 60s

# Actor 线程池
akka.actor.default-dispatcher.fork-join-executor.parallelism-factor: 2.0  # 并行度因子
akka.actor.default-dispatcher.fork-join-executor.parallelism-min: 8       # 最小线程数
akka.actor.default-dispatcher.fork-join-executor.parallelism-max: 64      # 最大线程数

# 序列化
akka.serialization-java.enabled: on     # Java 序列化开关

# 远程事件日志
akka.remote.log-remote-lifecycle-events: off  # 远程生命周期事件日志

# 守护监督策略
akka.actor.guardian-supervisor-strategy: "akka.actor.StoppingSupervisorStrategy"

调优建议：

跨机房部署：调大心跳超时（acceptable-heartbeat-pause），避免网络抖动误判
高并发场景：调大 Actor 线程池（parallelism-max），避免线程不足
低延迟场景：调小 ask-timeout，快速失败，但要避免误超时
生产环境：关闭远程事件日志，减少日志开销

六、常见问题与最佳实践

6.1 常见问题

问题1：AskTimeoutException

现象：RPC 调用超时，抛出 AskTimeoutException
原因：服务端处理慢、网络延迟、Actor 邮箱堆积、服务端挂掉
排查：检查服务端是否正常、检查网络延迟、检查 Actor 邮箱队列长度、检查服务端是否有阻塞操作
解决：优化服务端处理逻辑、增大超时时间、检查网络连接

问题2：IOException（连接断开）

现象：RPC 调用抛出 IOException，连接断开
原因：网络故障、服务端重启、防火墙拦截、TCP 连接超时
排查：检查网络连通性、检查服务端是否正常、检查防火墙配置
解决：Flink 自动重连机制会重新建立连接，持续失败需排查网络

问题3：NotSerializableException

现象：RPC 调用抛出 NotSerializableException
原因：方法参数或返回值不可序列化
排查：检查所有参数类型是否实现 Serializable、检查返回值类型
解决：让参数类实现 Serializable，或改用可序列化的类型

问题4：LeaderChangedException

现象：JobManager 切换时 RPC 调用失败
原因：Leader 地址变更，旧连接失效
排查：检查 ZooKeeper/K8s Leader 选举状态
解决：Flink 自动重新解析 Leader 地址并重连，客户端需重试

问题5：Actor 邮箱堆积

现象：RPC 调用延迟越来越大，内存持续增长
原因：服务端处理速度跟不上请求速度、服务端有阻塞操作
排查：检查 Actor 邮箱队列长度、检查服务端 CPU 使用率、检查是否有阻塞 IO
解决：优化服务端处理逻辑、避免阻塞操作、增加服务端并行度

6.2 最佳实践

推荐做法：

RPC 方法返回 CompletableFuture，异步非阻塞
无返回值的通知类方法用 void，fire-and-forget 性能更好
所有方法参数和返回值实现 Serializable
设置合理的 RPC 超时时间，避免无限等待
服务端方法避免阻塞操作，阻塞操作用异步处理
跨机房部署调大心跳超时，避免误判
监控 RPC 调用延迟和成功率，及时发现问题
大对象参数考虑传引用或分片，避免序列化开销大

避免的坑：

不要在 RPC 方法中执行阻塞操作（Thread.sleep、同步 IO、Future.get()）
不要传递不可序列化的对象（Thread、Connection、Stream）
不要设置过大的超时时间，故障时无法快速失败
不要忽略 RPC 异常，需要处理超时和连接断开
不要在客户端线程中等待 RPC 结果，用 CompletableFuture 链式调用
不要频繁创建和销毁 RPC 连接，连接创建有开销
不要混淆 RpcGateway 和 RpcEndpoint，Gateway 是客户端接口，Endpoint 是服务端实现

七、总结

Flink Rpc 通信源码级详解要点回顾：

第一，Flink RPC 框架整体架构是理解通信层的基础。核心接口有四个：RpcService（服务入口，管理端点生命周期和客户端连接）、RpcEndpoint（服务端基类，所有方法在 Actor 主线程执行）、RpcGateway（客户端接口，定义方法签名，运行时是动态代理）、RpcInvocation（调用消息，封装方法名/参数类型/参数值，可序列化）。客户端/服务端模型清晰：客户端通过 Gateway 代理调用，InvocationHandler 拦截封装消息，服务端 Actor 接收消息反射调用。

第二，核心接口源码剖析揭示了设计细节。RpcService 的 startServer 泛型要求端点同时继承 RpcEndpoint 和实现 RpcGateway；RpcEndpoint 的 runAsync/callAsync 保证跨线程操作在主线程执行，validateRunsInMainThread 校验线程安全；RpcGateway 约定有返回值返回 CompletableFuture（ask）、无返回值返回 void（tell）；RpcInvocation 用命令模式将方法调用封装为可序列化对象，接收端反射查找 Method。

第三，Akka RPC 实现源码是本篇的核心。AkkaRpcService 的 startServer 创建 AkkaRpcActor 并传入 RpcEndpoint，connect 通过 ActorSelection 解析远程 Actor 并创建动态代理；AkkaInvocationHandler 根据返回类型选择 ask（CompletableFuture）或 tell（void）模式，封装 RpcInvocation 发送；AkkaRpcActor 在 preStart 创建 MainThreadExecutor 并调用 onStart，handleRpcInvocation 反射调用端点方法并处理 CompletableFuture 返回（等待 Future 完成再发送响应），postStop 调用 onStop 释放资源。

第四，RPC 调用完整链路是排查问题的关键。客户端 6 步：调用 Gateway 方法 → InvocationHandler 拦截 → 封装 RpcInvocation → 判断返回类型 → 序列化 → 发送到服务端。服务端 6 步：接收网络消息 → 反序列化 → 放入 Mailbox → Actor 主线程调度 → 反射调用端点方法 → 封装响应返回。响应返回是请求的逆过程，异常封装为 Status.Failure。超时与异常包括 AskTimeoutException、IOException、NotSerializableException、LeaderChangedException 等。

第五，RPC 高级特性体现了生产级框架的完备性。Leader 地址解析通过 LeaderRetrievalService 监听 ZooKeeper/K8s，地址变更时自动重连，实现高可用；序列化支持 Java（默认，兼容好）、Protobuf（高性能，需定义）、Kryo（自动序列化 POJO）；Flink 2.0 移除 Akka 改用自研 Netty RPC，更轻量、更可控、性能更优；关键配置参数包括超时、心跳检测、线程池、序列化等。

第六，常见问题与最佳实践是生产经验的总结。常见问题包括 AskTimeoutException（超时）、IOException（连接断开）、NotSerializableException（不可序列化）、LeaderChangedException（Leader 切换）、Actor 邮箱堆积（处理慢）。最佳实践：异步非阻塞、参数可序列化、合理超时、避免阻塞操作、监控调用延迟、大对象传引用。

Flink RPC 通信层是分布式系统的基石，理解源码不仅能帮助排查线上通信问题，更能体会到位置透明、异步非阻塞、命令模式、动态代理等经典设计模式在分布式系统中的应用。从 Akka 到 Netty 的演进也体现了 Flink 社区对轻量、可控、高性能的持续追求。
