一、神经网络基本结构
1. 卷积层的基本使用
1）卷积层类型
主要类型:
nn.Conv1d: 一维卷积
nn.Conv2d: 二维卷积（图像处理最常用）
nn.Conv3d: 三维卷积
使用场景:
图像处理主要使用二维卷积
1D和3D在图像处理中应用较少

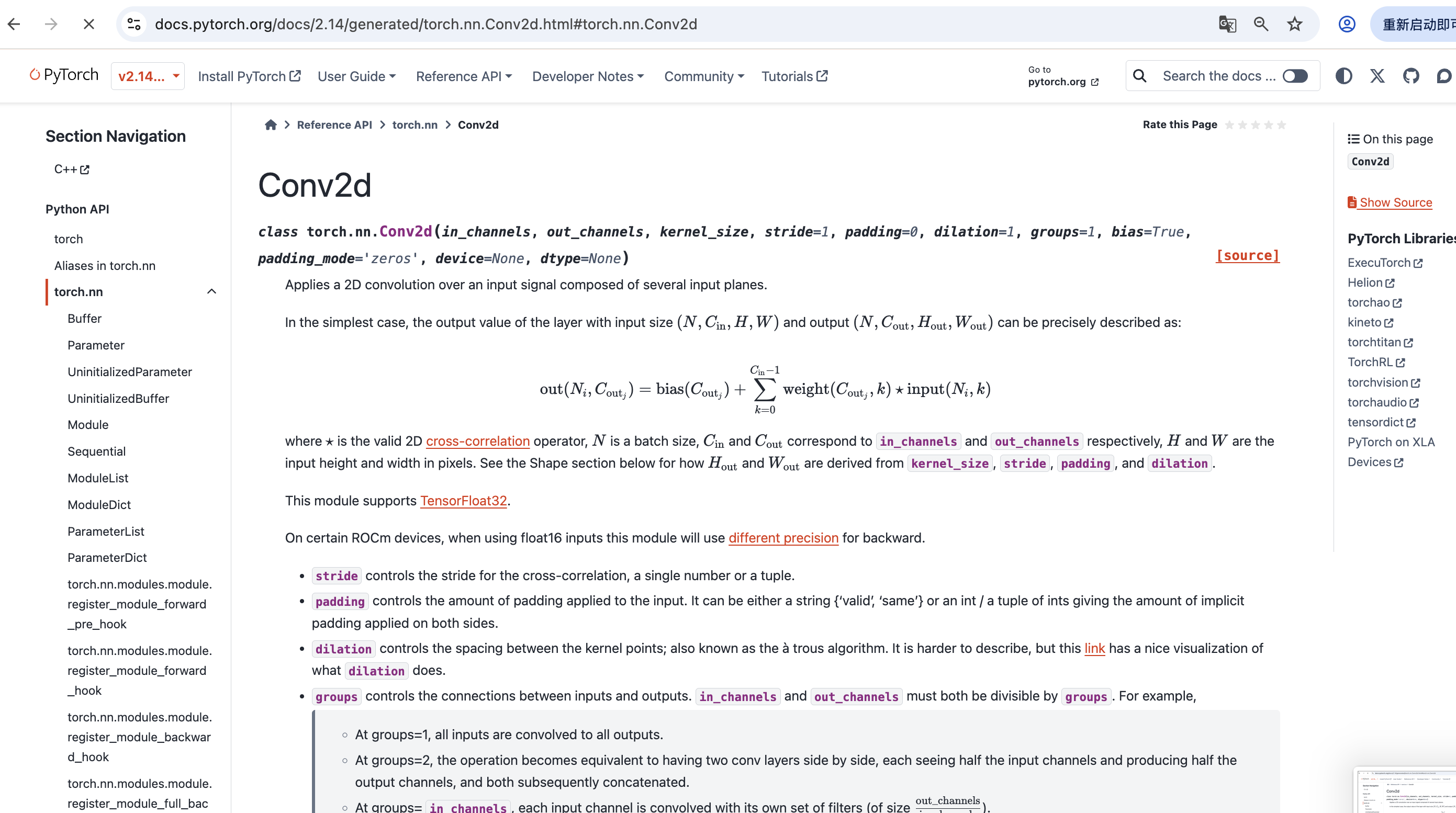

2）torch.nn.Conv2d核心参数
必设参数:
in_channels: 输入图像的通道数，如彩色图像一般为3个通道
out_channels: 卷积后输出的通道数，决定卷积核的数量
kernel_size: 卷积核尺寸，可以是整数(如3表示3×3)或元组(如(1,2)表示1×2)
常用参数:
stride: 卷积步长,控制卷积核移动的步幅，默认为1
padding: 填充方式,边缘填充像素数，默认为0不填充
默认参数:
dilation: 卷积核元素间距（默认为1）,空洞卷积参数，控制卷积核元素间距，几乎不常用
groups: 分组卷积数（通常设为1）,输入输出通道连接方式
bias: 是否添加偏置（通常设为True）
padding_mode: 填充模式,默认为'zeros'零填充

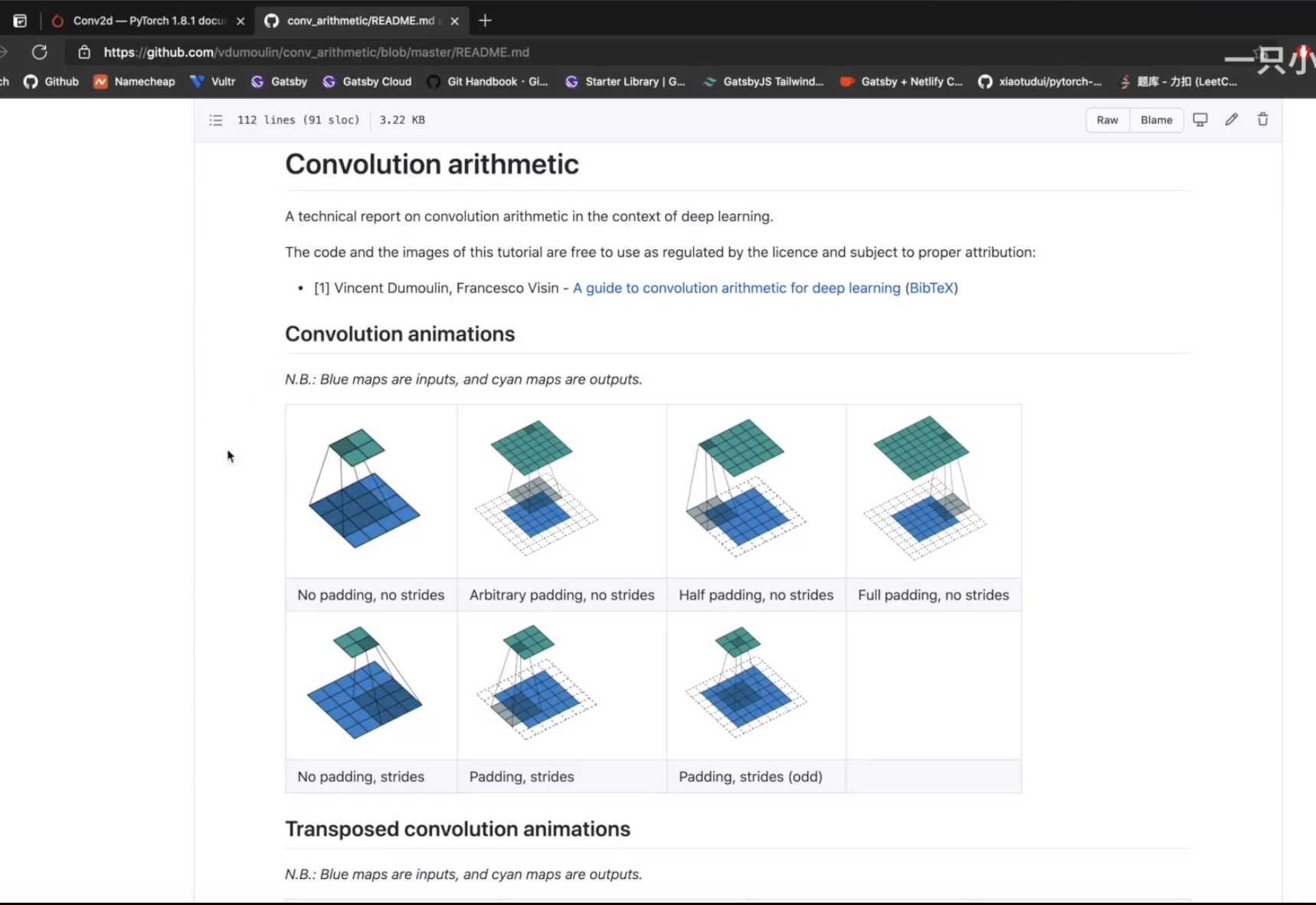

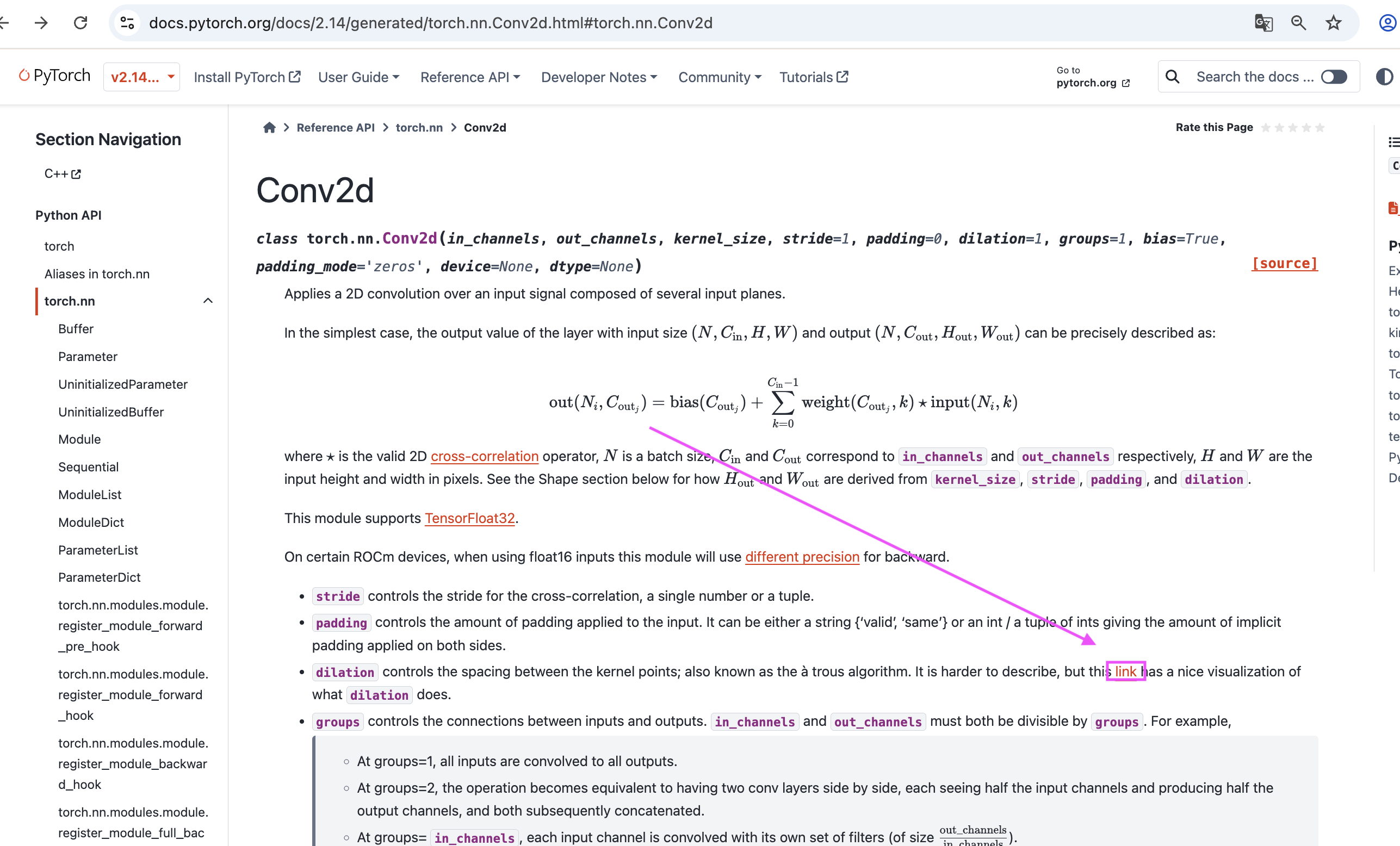

卷积动画示例
点击上图中的link 可以看到各种参数设置的动画演示。
out_channel的含义

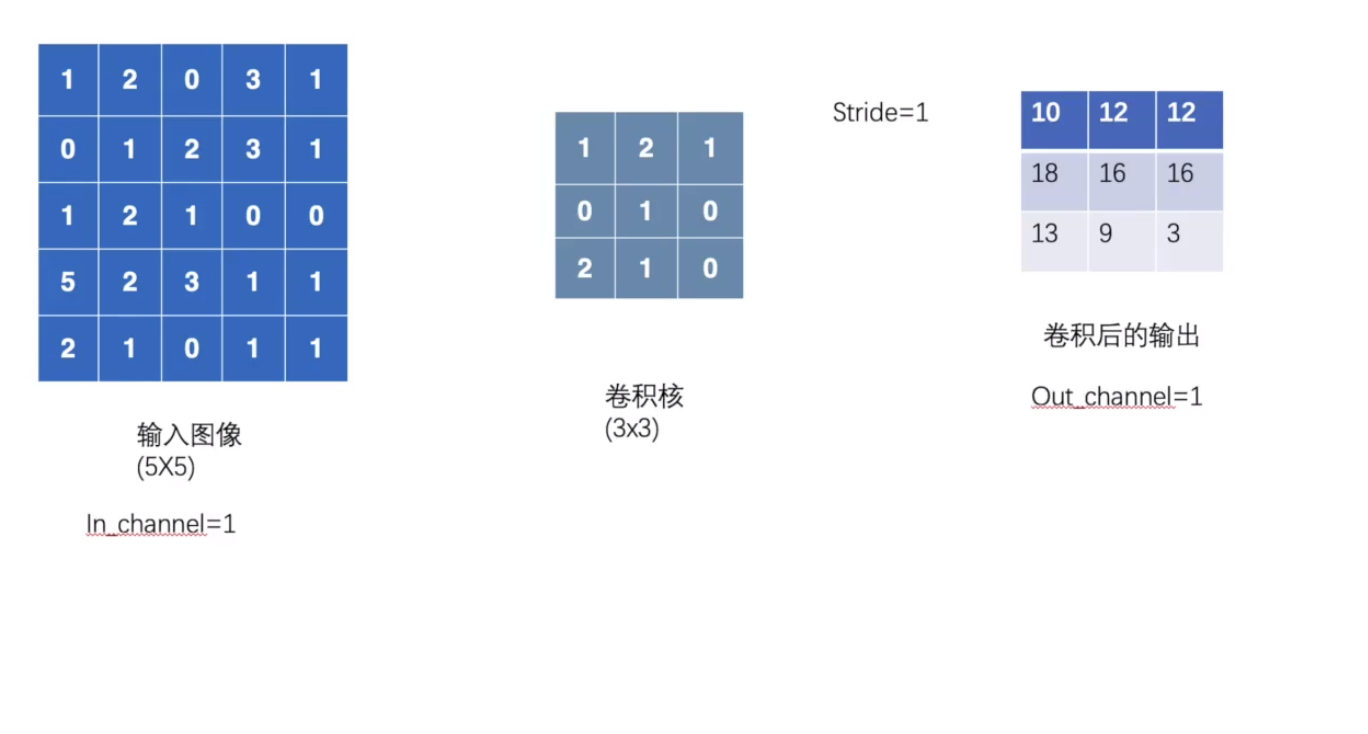

单输出通道：
如上是in_channel是1和outchannel是1的情况。
当out_channel=1时，使用单个卷积核对输入图像进行卷积，得到单个特征图输出。
卷积核与输入图像逐元素相乘后求和，得到输出特征图的每个像素值。

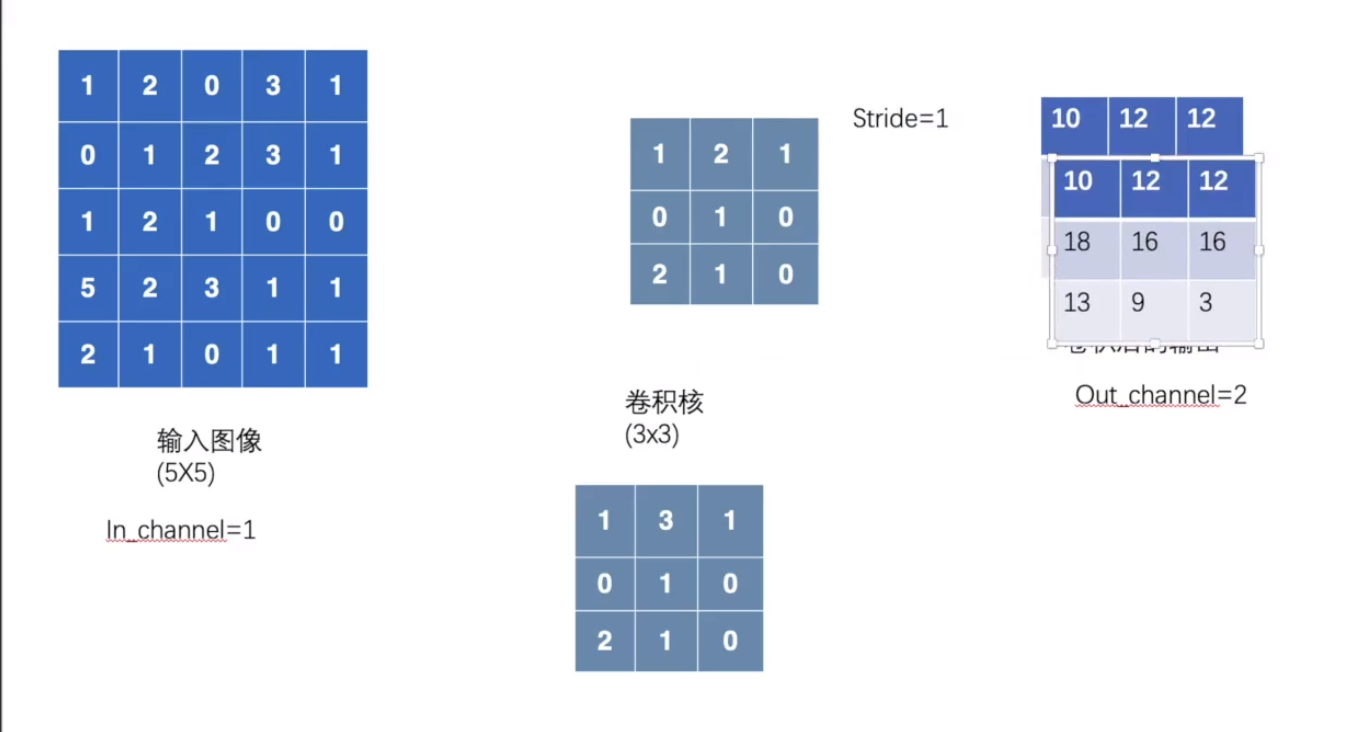

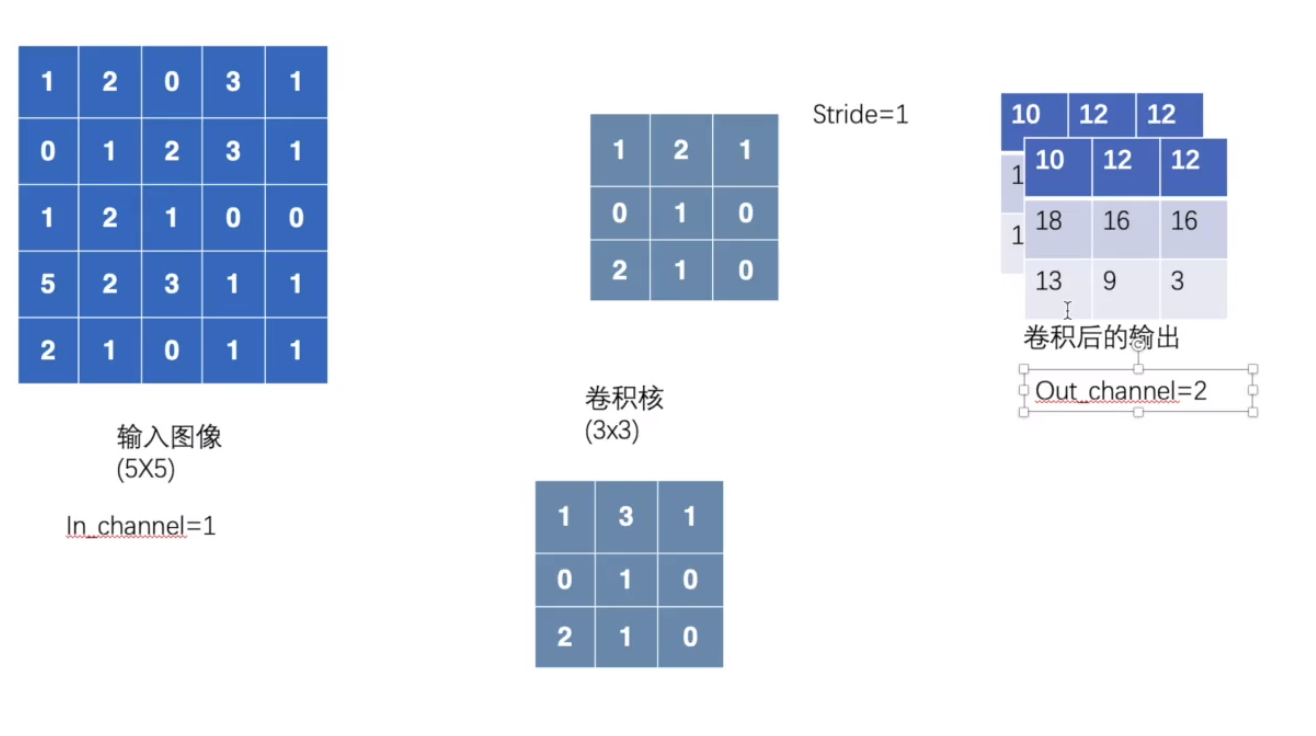

多输出通道：
当out_channel=2时，卷积层会自动生成两个不同的卷积核（这两个卷积核尺寸一致，但是不一定是完全一样的），
每个卷积核独立与输入图像进行卷积运算，分别产生输出特征图，即生成两个特征图。
两个特征图叠加形成最终输出，通道数变为2
每个卷积核产生独立输出，最终输出特征图通道数与卷积核数量一致
实际代码演示

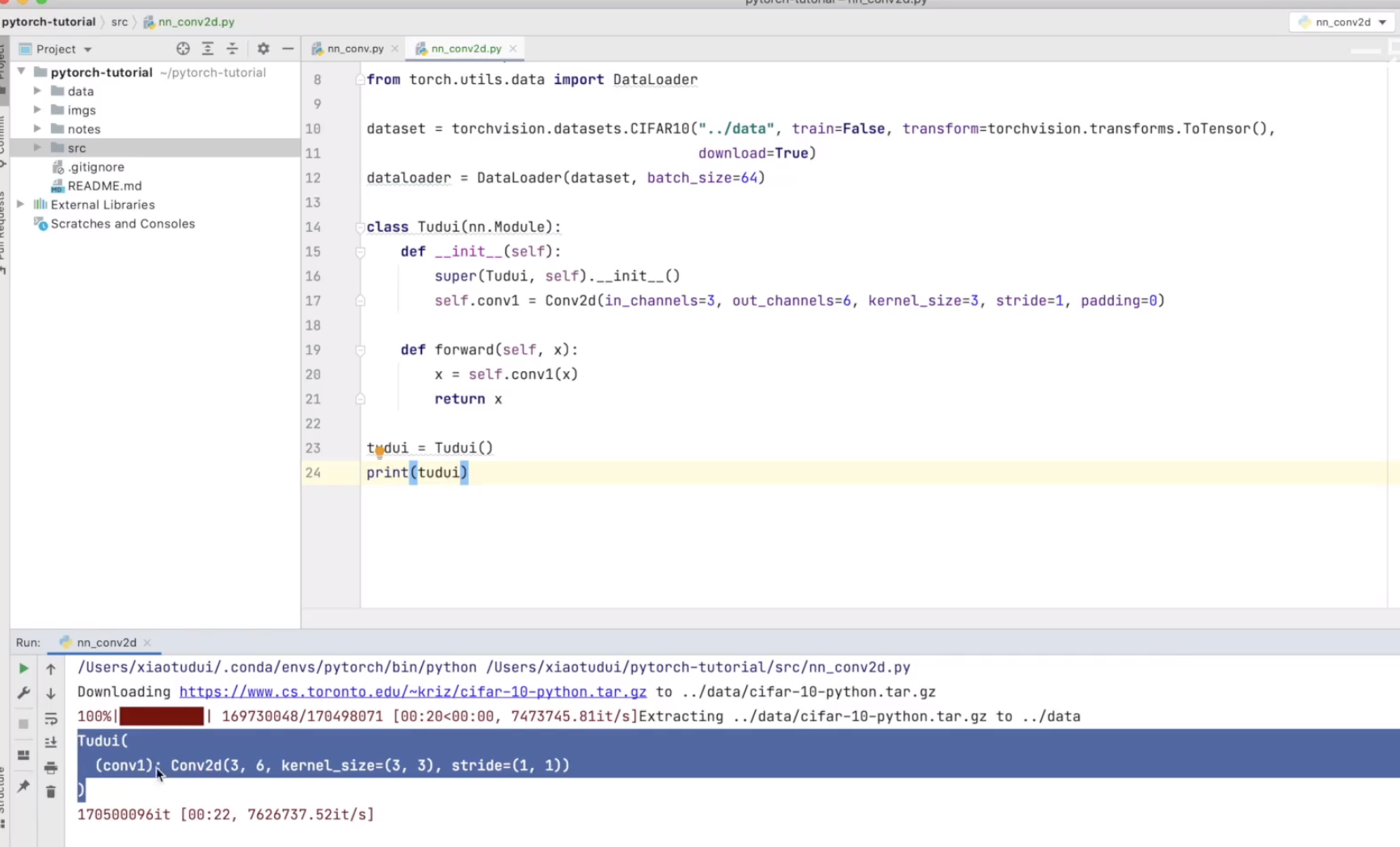

上图我们发现打印出来的tudui实例，kernel_size是3 * 3，是因为卷积函数会将传入的kernel_size=3,这个3的数值拆解成3 * 3。所以打印出来卷积和尺寸是(3,3)，stride同理。

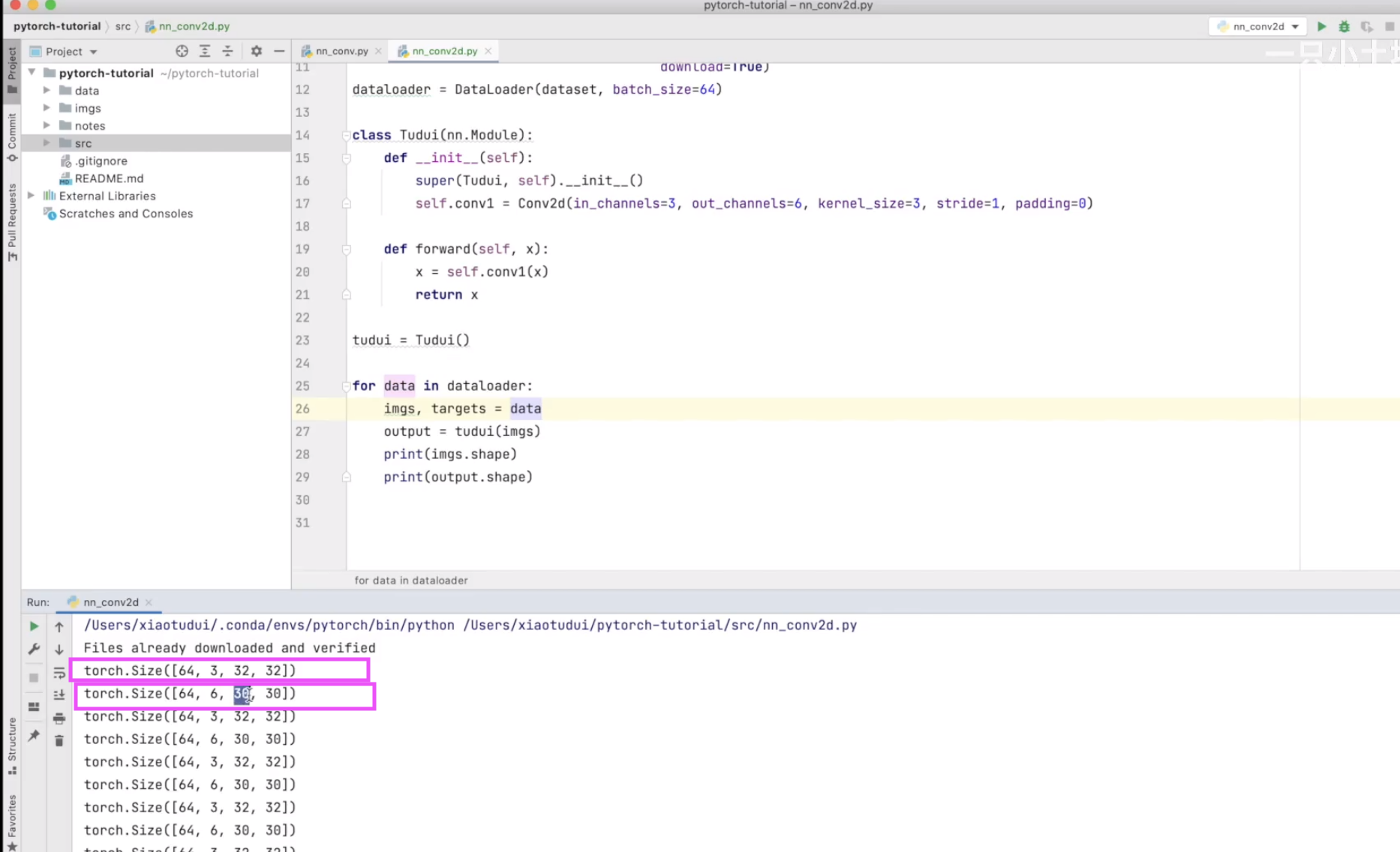

如上代码，我们可以查看到控制台打印的信息里，输入图片的shape信息是64,3,32,32，64是64张，因为batch_size是64，也就是64张图为一批的数量。3是3通道的意思，因为图片是彩色的，所以是3通道。32和末尾的32是图片尺寸，也就是32 * 32的尺寸大小。
我们可以看到输出图片的大小是64,6,30,30，64也是64张，由于输入图片是64张一批，经过卷积操作后，输出图片也仍为64张一批，6是6通道的含义（因为我们卷积操作中设置的outchannel是6，所以这个经过卷积操作后，输出图片的outchannel就是6），30和末尾的30是图片尺寸，也就是30 * 30的输出图片大小（这个是可以计算得出的，我们卷积操作中kernel_size是3，那么意味着3 * 3尺寸的卷积核对32 * 32对输入图片做卷积操作，由于stride=1，padding是0，那么卷积核左上角对准输入图片左上角，从左向右一格一格移动去做乘积和来算得输出图片的数值结果，横向方向是计算30次，同理，纵向方向也是计算30次。所以输出图片的尺寸大小是30 * 30）

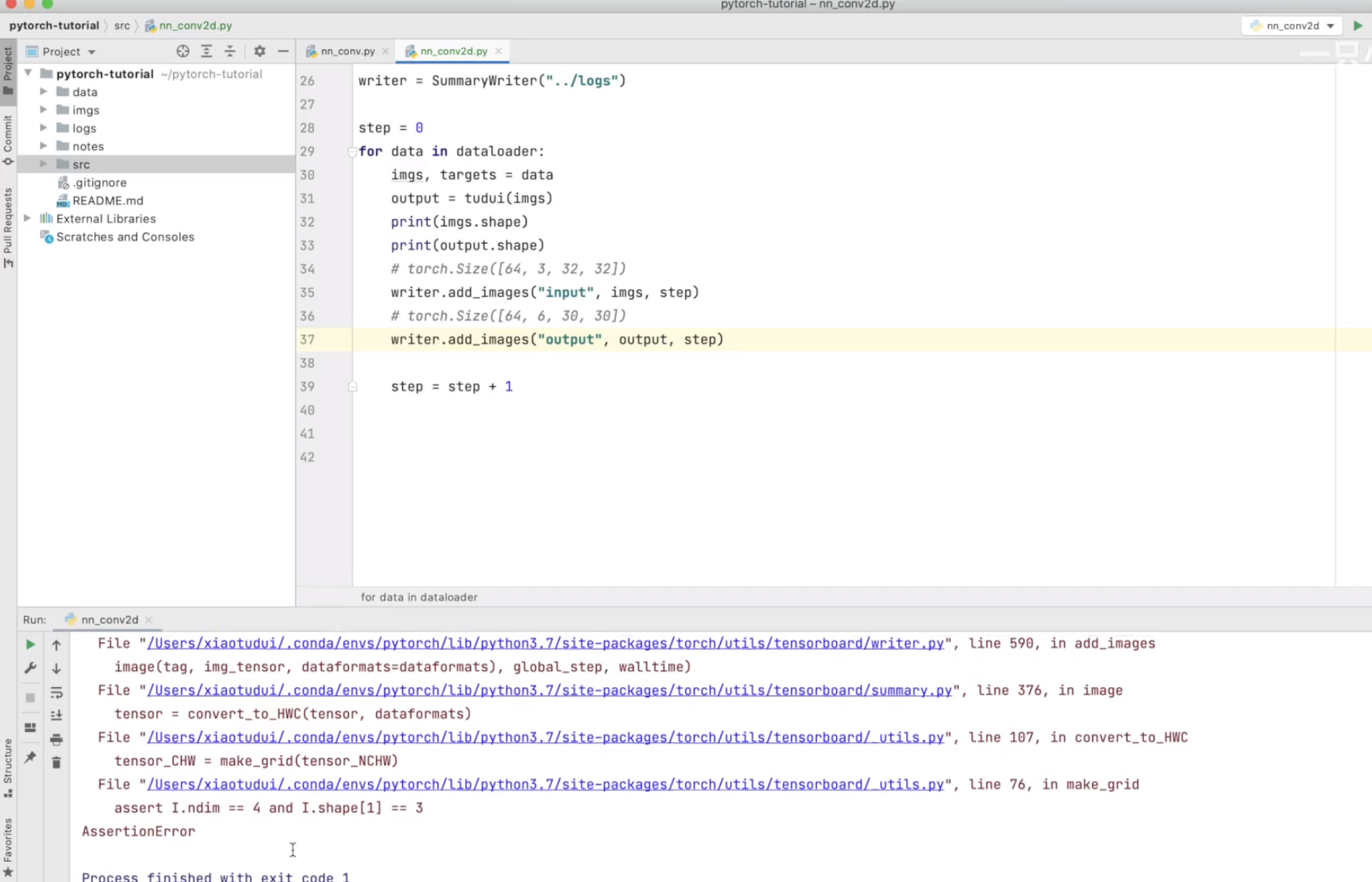

如上代码报错，原因是add_image的时候，通道是6，插件不知道如何展示，所以报错了。
那么我们就reshape一下

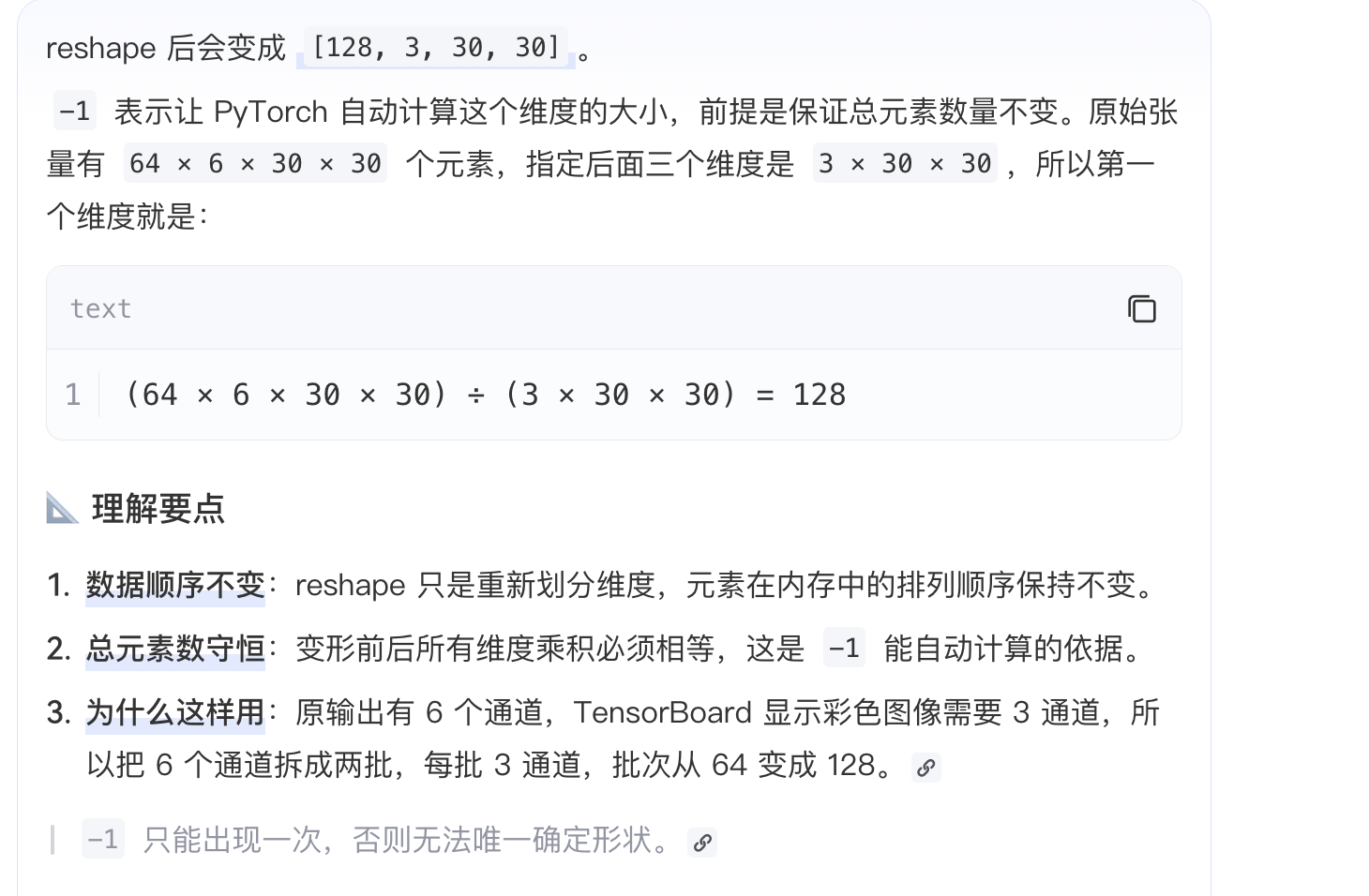

通过如上reshape处理，也就是对6通道输出reshape为-1,3,30,30以适应三通道显示

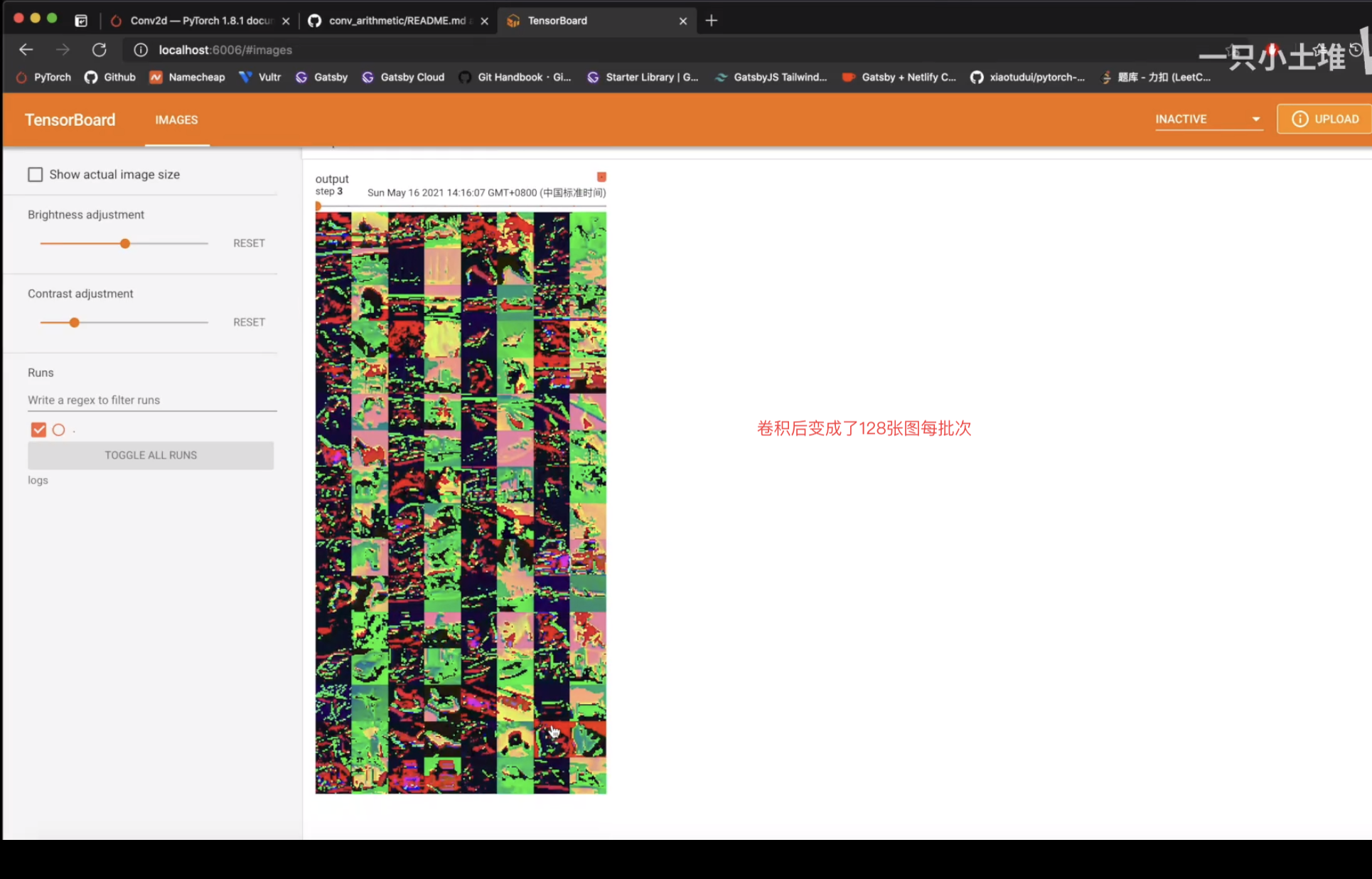

我们发现卷积后的图像每个批次是有128张图的。
就比如如下两个通道的输出，我们想改成一个通道，那么原来两个通道是叠加在一起的，现在只有把它切开，batch_size会变多。
整体代码：
python
# -*- coding: utf-8 -*-
# 作者：小土堆
# 公众号：土堆碎念
import torch
import torchvision
from torch import nn
from torch.nn import Conv2d
from torch.utils.data import DataLoader
from torch.utils.tensorboard import SummaryWriter
dataset = torchvision.datasets.CIFAR10("../data", train=False, transform=torchvision.transforms.ToTensor(),
download=True)
dataloader = DataLoader(dataset, batch_size=64)
class Tudui(nn.Module):
def __init__(self):
super(Tudui, self).__init__()
# in_channels因为是彩色图像，所以输入是三层。
self.conv1 = Conv2d(in_channels=3, out_channels=6, kernel_size=3, stride=1, padding=0)
def forward(self, x):
x = self.conv1(x)
return x
tudui = Tudui()
writer = SummaryWriter("../conv2d")
step = 0
for data in dataloader:
imgs, targets = data
output = tudui(imgs)
print(imgs.shape)
print(output.shape)
# torch.Size([64, 3, 32, 32])
writer.add_images("input", imgs, step)
# torch.Size([64, 6, 30, 30]) -> [xxx, 3, 30, 30]
output = torch.reshape(output, (-1, 3, 30, 30))
print("output.shape",output.shape)
writer.add_images("output", output, step)
step = step + 1
writer.close()

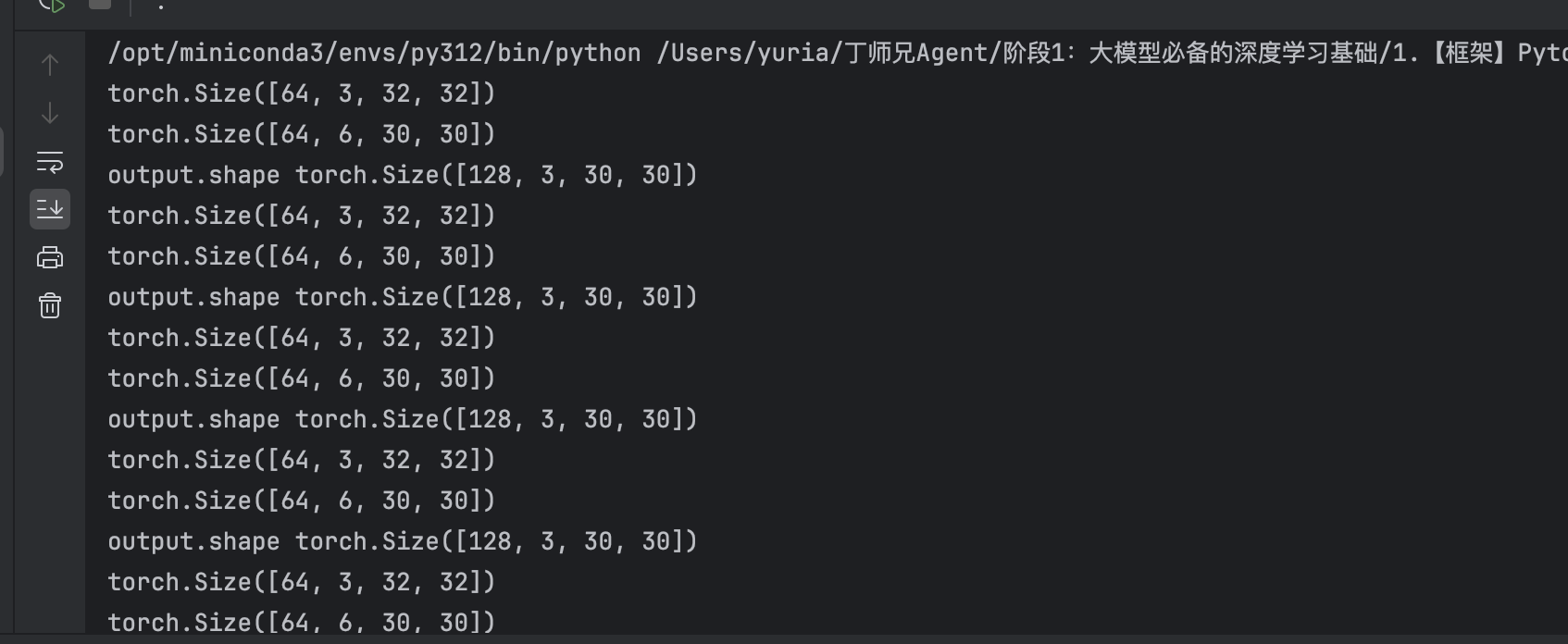

代码执行后，终端打印出来的经过reshape的图像的batchsize确实变大了，为128.

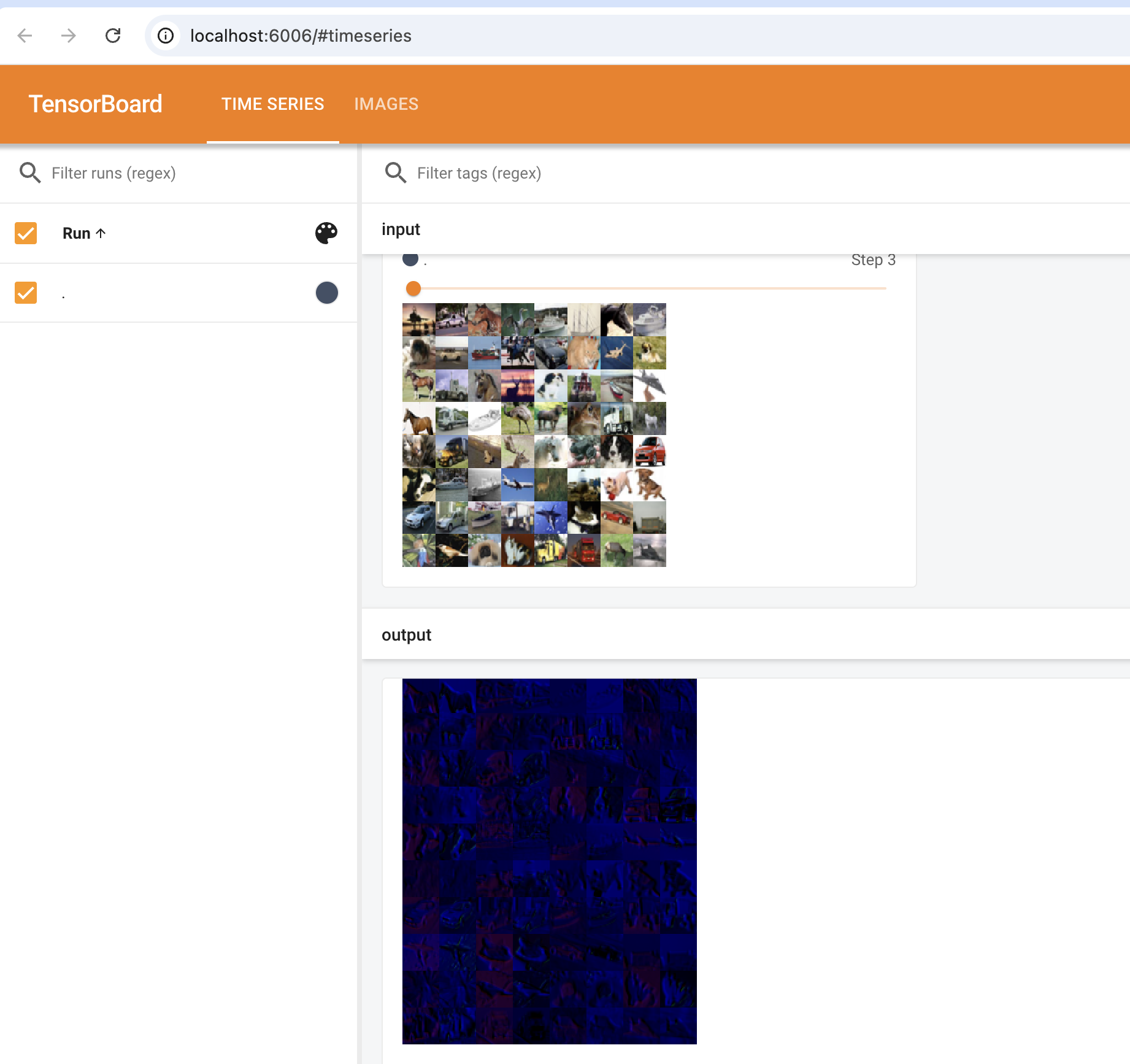

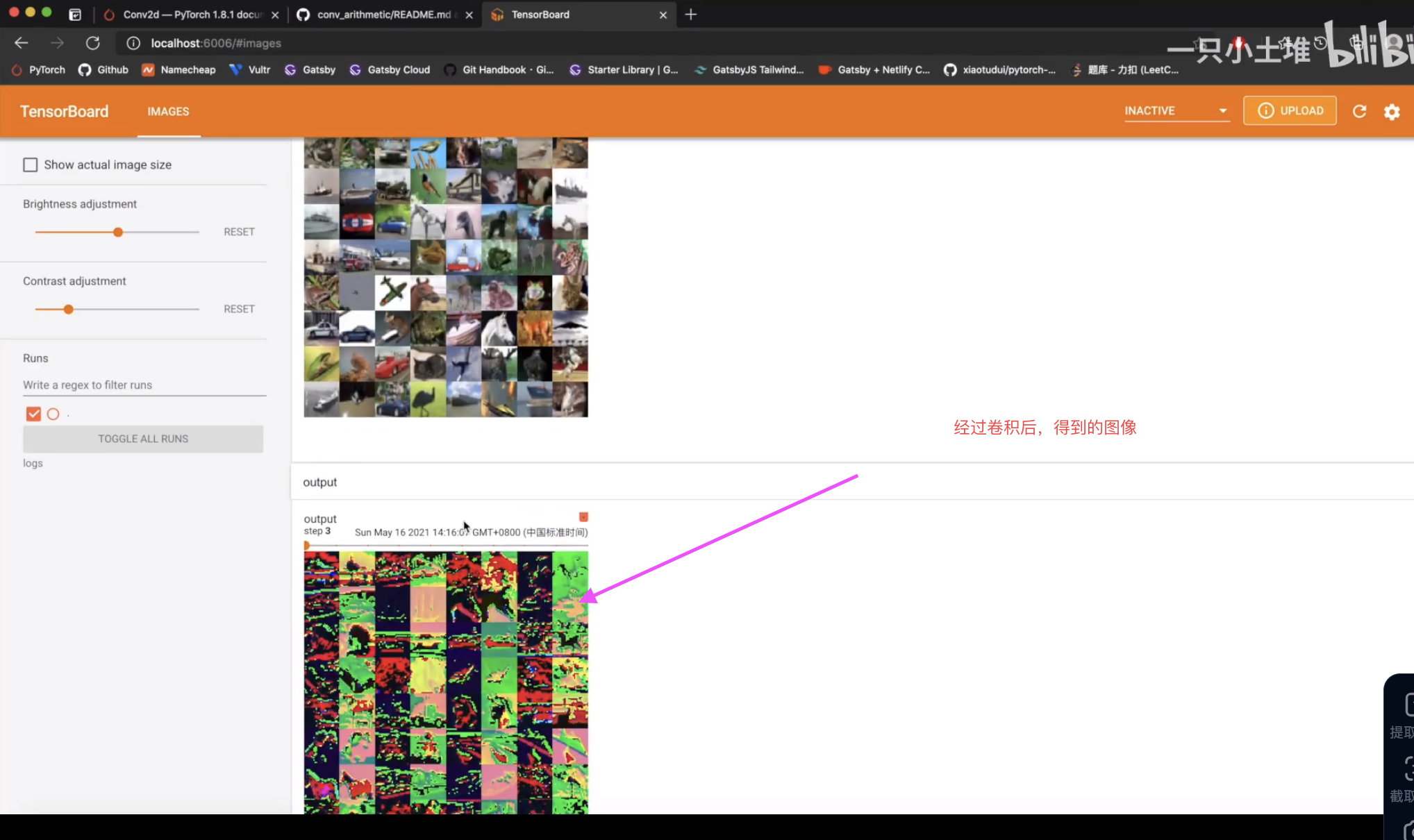

通过tensorboard进行可视化，发现output的图像确实是128张图片为一批量的。

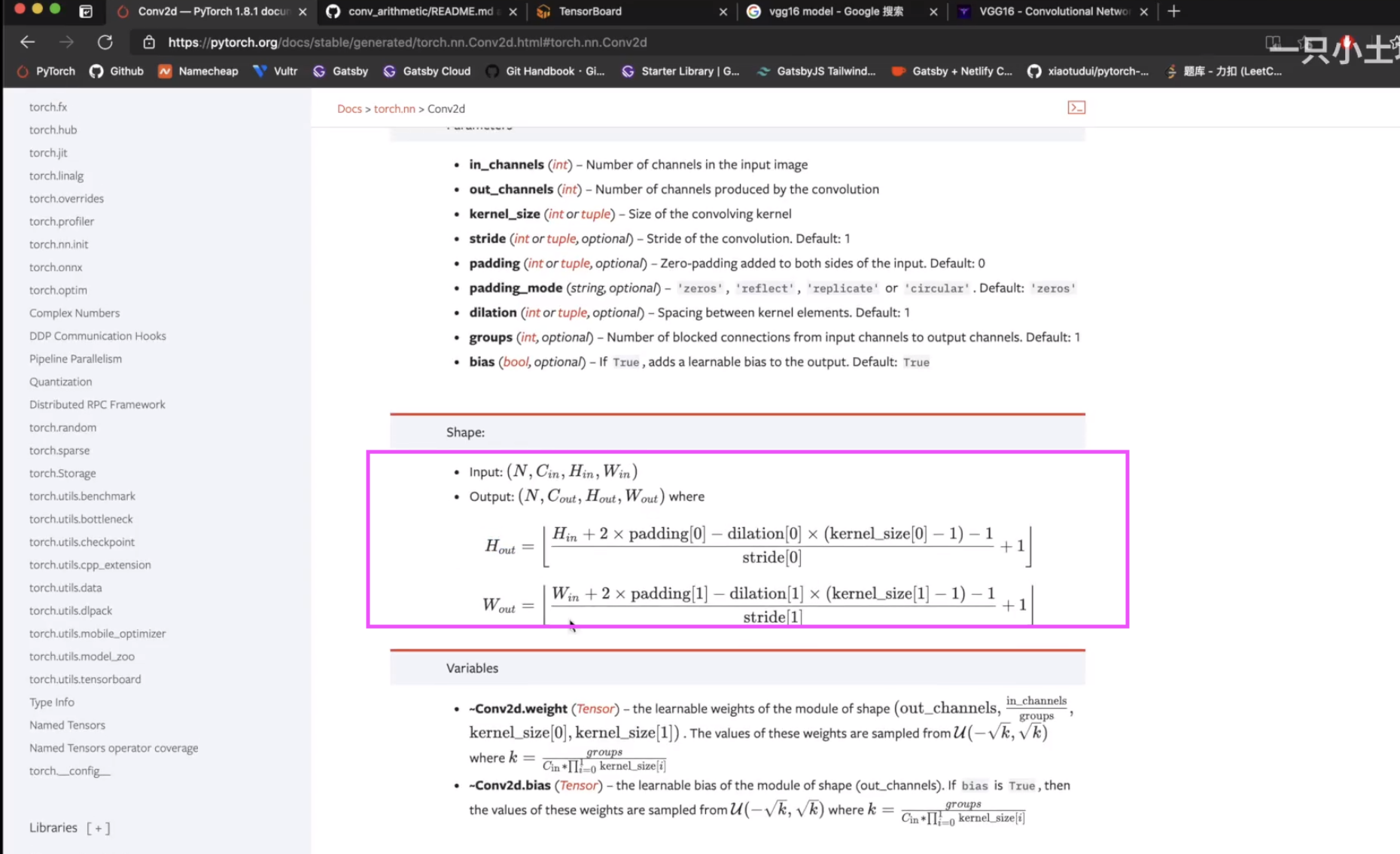

根据输入尺寸计算输出图像的尺寸公式
如何根据输入的尺寸计算输出的尺寸如下：
N是batch_size, C下角标是in,是in_channel
以我们代码演示的为例，输入图像尺寸是32 * 32, padding是0,0(即横向和纵向的padding都是0的意思），dilation是默认值（1,1）,
kernel_size是（3,3）,stride步长是1，那么out输出图像的H计算出来就是30，W也是30.也就是输出图像的尺寸是30 * 30，和我们代码演示里的一致。
