OCP 冷却环境与冷却剂分配单元（CDU）子项目

------冷却环境项目从 ACF 到 CDU 的过渡与工作规划

一、冷却环境与冷却剂分配单元过渡

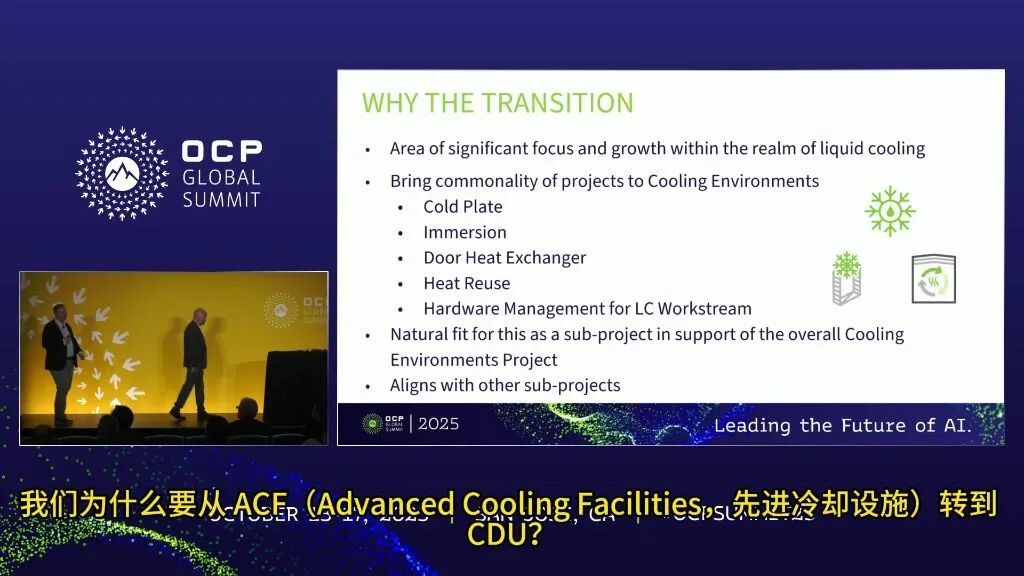

1. 为什么要从 ACF 转到 CDU

keynote+视频，已上传至知识星球！知识星球搜索星球号：54295154：https://t.zsxq.com/rV8qX

液冷领域增长迅速：液冷是当前数据中心领域重点关注和快速发展的方向。
统一冷却环境标准：项目旨在为冷板、浸没、门式换热器、热回收、液冷硬件管理等不同冷却方式，建立通用规范。
CDU 子项目应运而生：将 CDU 作为冷却环境项目下的一个子项目，是自然且合适的时机，能与其他子项目协同。

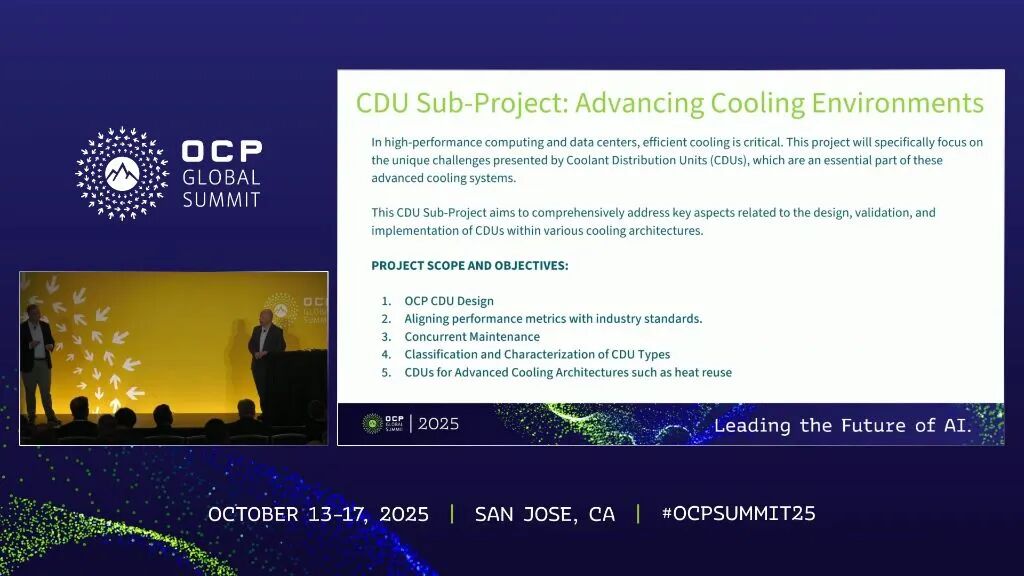

2. CDU 子项目

项目核心任务：全面解决 CDU 在设计、验证和部署中的关键挑战。

项目目标：

OCP CDU 设计：定义符合 OCP 标准的 CDU 设计。
对齐行业标准：将 CDU 性能指标与 ASHRAE 等标准对齐。
并发维护：研究 CDU 的并发维护策略。
分类与特征化：明确不同类型 CDU 的分类和特性。
高级冷却架构：探索 CDU 在热回收等高级冷却架构中的应用。

2.1 CDU

项目使命：制定最佳实践、协作文档和通用指南，以促进 CDU 在数据中心的集成。

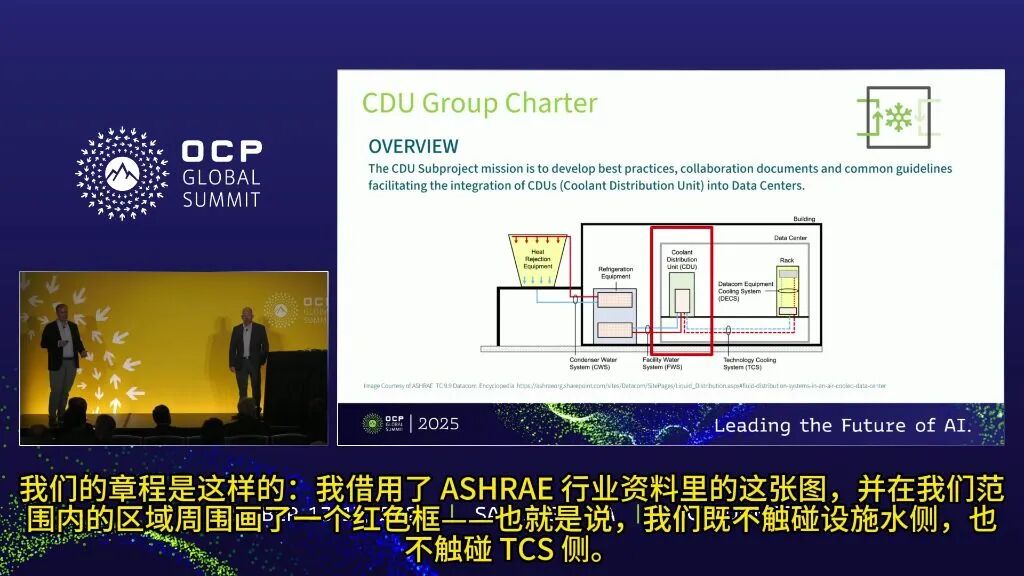

范围界定：项目范围聚焦于 CDU 本身，不涉及设施水侧（FWS）和二次管路系统（TCS）。
接口处理：虽然不直接设计 FWS 和 TCS，但必须定义好 CDU 与这两侧的接口规范。
填补空白：此前 CDU 这个环节是行业标准中的一个盲区，本项目正是要填补这一缺失。

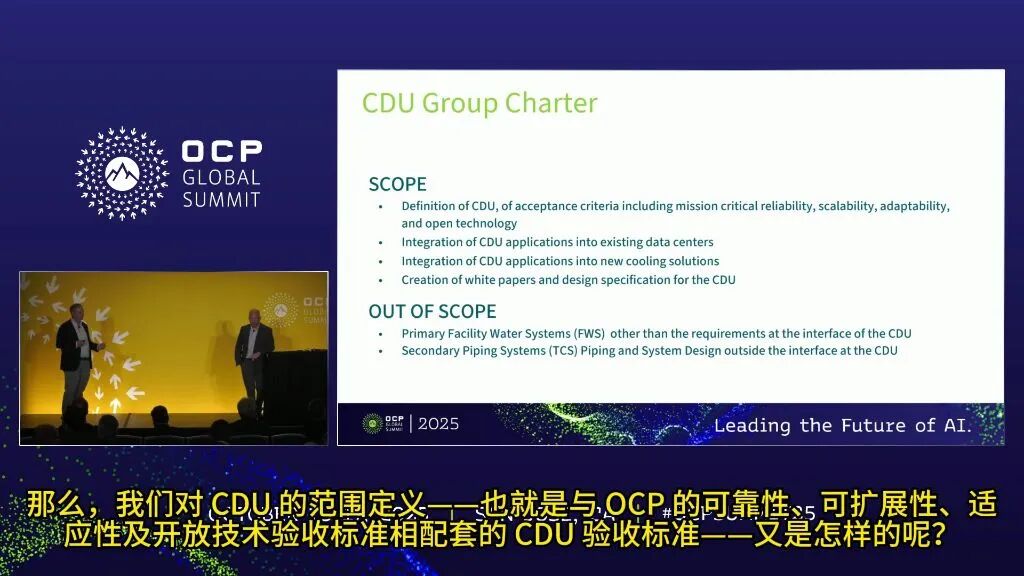

（1）范围定义

CDU 验收标准：定义 CDU 的验收标准，需满足任务关键型可靠性、可扩展性、适应性和开放技术。
应用集成：涵盖 CDU 在现有数据中心和新冷却解决方案中的集成。
交付成果：将发布 CDU 白皮书和设计规范。

（2）定义范围外

明确排除项：主要设施水系统（FWS）和二次管路系统（TCS）的设计不在项目范围内。

（3）近期工作重点

白皮书：首先发布关于 CDU 应用的白皮书，内容涵盖单相/两相 DLC、后门热交换器和二次回路过滤。
规范：随后制定 CDU 基础规范，并可能发展为设计规范。
调试白皮书：发布关于 CDU 调试和集成流程的白皮书。
避免重复工作：确保与 ASHRAE SSPC 127 小组在 CDU 性能标准方面的工作保持一致，不重复劳动。

2.2 分类和特征化 CDU 类型

机架内 CDU：集成在 IT 机架内，体积小，直接与 IT 设备液冷耦合，适用于小型液冷应用或需要隔离泄漏风险的场景。
列间 CDU：放置在 IT 机架排之间，可管理多个机架的热量，提供局部冷却，易于扩展。
撬装式 CDU：独立的大型单元，通常部署在 IT 空间外。随着 AI 工厂和超大规模数据中心的发展，市场需求增加，便于集中冷却、实现高冗余和快速部署。
液-气 CDU：一种特殊类型，通过空气盘管将液冷服务器的热量排放到建筑系统，允许利用现有的风冷基础设施投资。

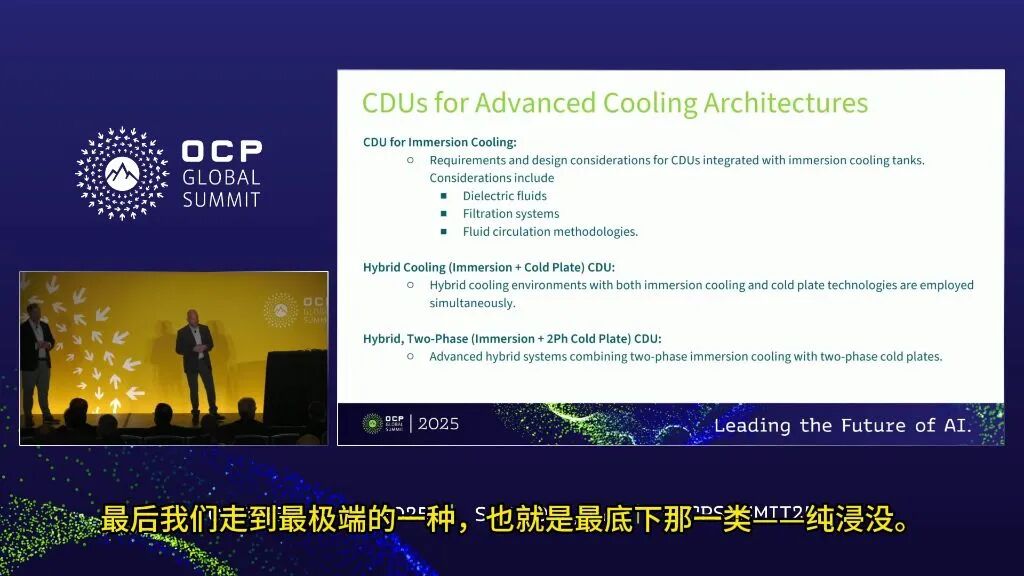

2.3 CDU 用于高级冷却架构

浸没冷却 CDU：需要处理介电液、过滤系统和流体循环，与传统的冷板或门式换热器 CDU 需求不同。
混合冷却 CDU：同时结合浸没冷却和冷板技术，用于处理极高芯片密度，通过浸没捕获更多热量，减少对风冷的依赖。
混合两相 CDU：最极端的方案，在浸没环境中使用两相冷板，泵送低沸点制冷剂，在芯片内部发生相变，用于处理超高密度场景。

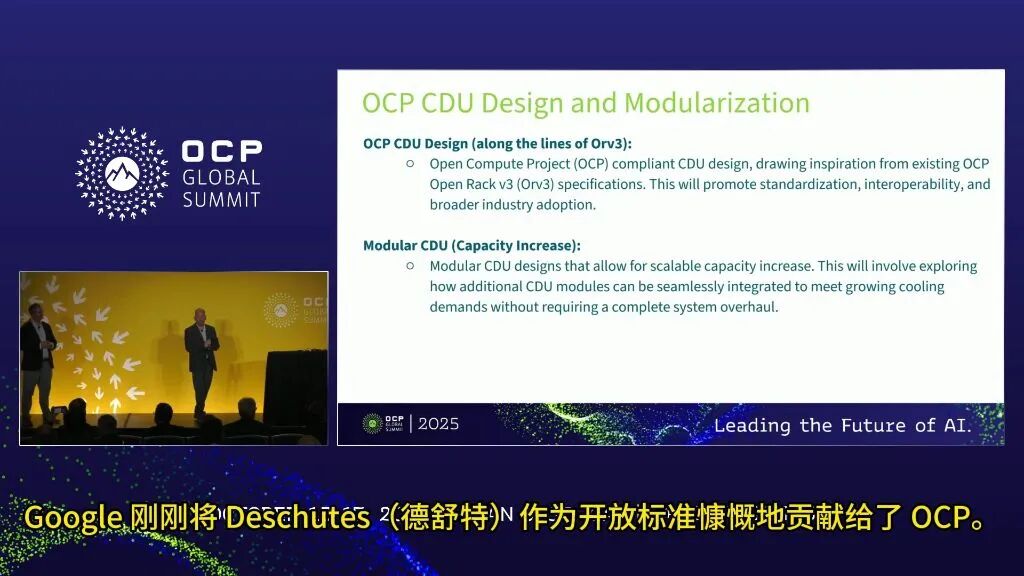

2.4 OCP CDU 设计与模块化

OCP 兼容设计：借鉴 OCP Open Rack v3（ORv3）规范，推动 CDU 设计的标准化和互操作性。
模块化 CDU：设计可扩展的模块化 CDU，允许通过增加模块来满足增长需求，无需更换整个系统。Google 已将其 Deschutes 设计作为开放标准贡献给 OCP。

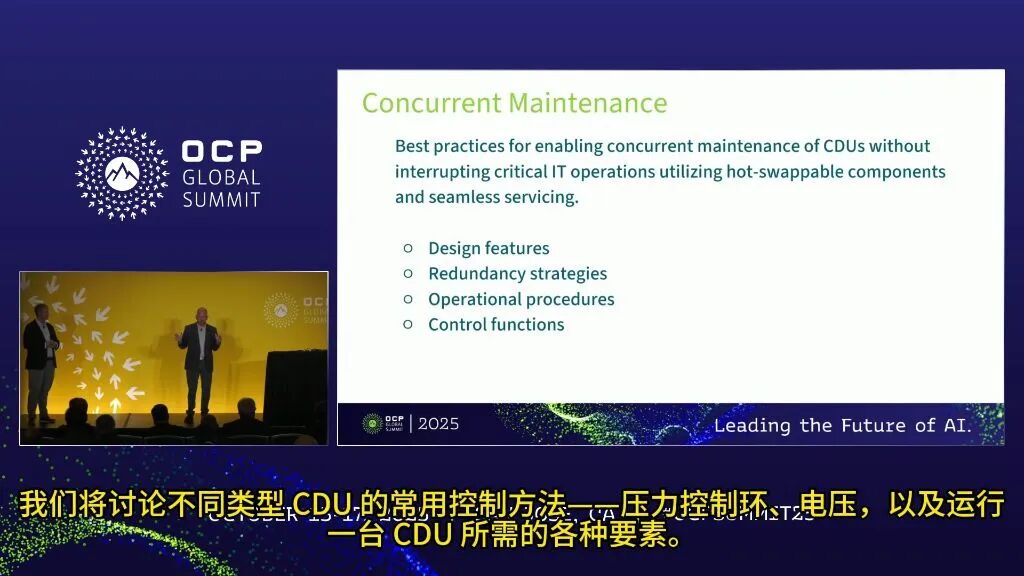

2.5 并发维护

最佳实践：探讨在不中断关键 IT 操作的情况下，对 CDU 进行并发维护的最佳实践。

关键主题：

设计特性：热插拔组件和无缝维护设计。
冗余策略：液冷回路实现完全冗余比电力系统更难，需讨论权衡。
操作流程：建立严格的"保管链"流程，防止在连接或断开设备时污染换热器或芯片。
控制功能：讨论不同类型 CDU 的常用控制方法，如压力控制环、电压控制等。

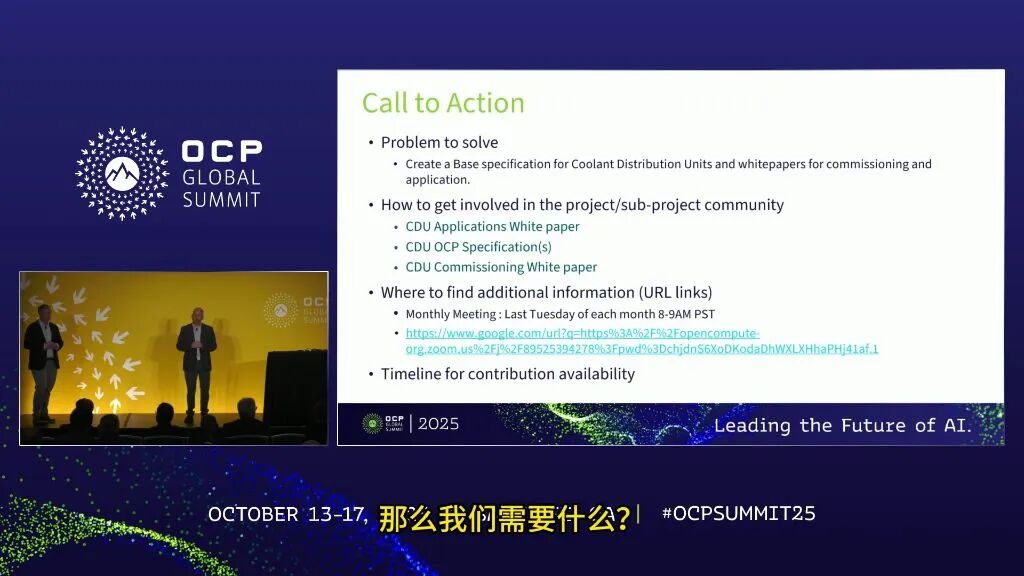

2.6 行动号召

需要解决的问题：创建 CDU 的基础规范、应用白皮书和调试白皮书。
如何参与：加入项目社区，参与白皮书或规范编写。
会议信息：每月最后一个星期二上午 8-9 点（太平洋时间）举行月度会议。

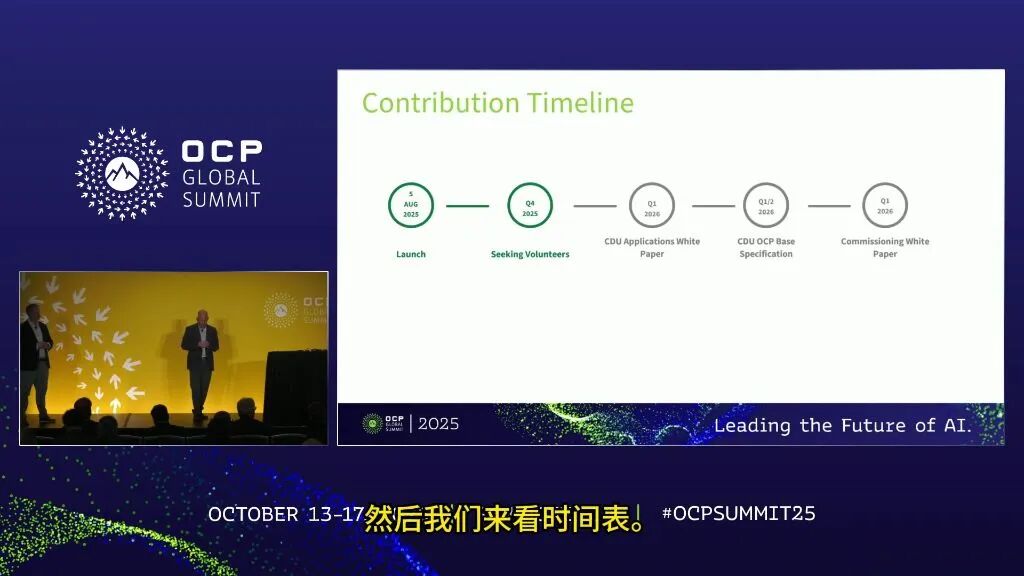

2.7 贡献时间线

当前阶段：正在招募志愿者。

预计交付：

CDU 应用白皮书：2026 年第一季度（Q1）。
CDU OCP 基础规范：2026 年第二季度（Q2）。
调试白皮书：2026 年第二季度（Q2）之后。

后续计划：随着项目推进，可能会涉及负压 CDU、两相 CDU 等更多主题，即使不出规范，也会提供描述性信息。

2.8 参与

欢迎各类专家：无论你是流体、泵、CDU、控制还是数据中心运维方面的专家，都欢迎参与。
如何注册：访问 OCP 官网，进入"Cooling Environments"板块，找到 CDU 子页面，点击链接通过 groups.io 邮件列表注册。

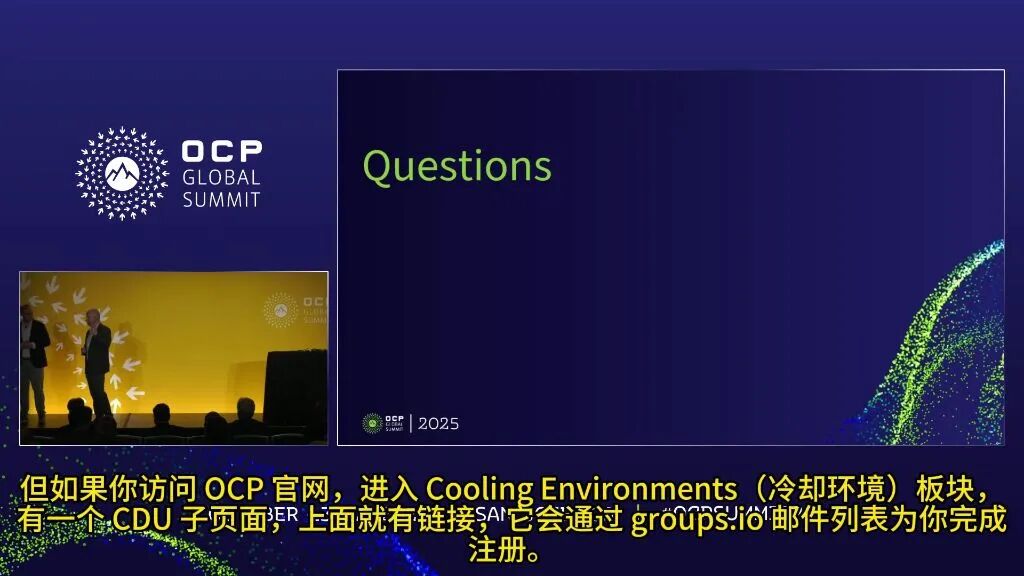

二、问答阶段

注册方式：可通过 OCP 官网的 CDU 子页面链接，通过 groups.io 邮件列表自行注册，加入后即可获得会议日程和拨入信息。

三、知识小结

|------------|----------------------------------------------|------------------|----------------|-------------------------------|
| 议题 | 决策内容 | 责任人 | 时间节点 | 执行难点 |
| CDU 子项目启动 | 从 ACF 过渡到 CDU，成立专门子项目，聚焦设计验证与实施 | Matt Go Kel（主讲人） | Q1 2026（白皮书发布） | 需协调 ASHRAE SSPC 127 标准，避免重复工作 |
| 项目范围界定 | 覆盖 CDU 设计、验证、实施，不涉及设施水侧（FWS）和 TCS 侧 | 项目组 | 持续 | 红框盲区（CDU 区域此前无专门小组负责） |
| 首批交付物 | 发布 CDU 应用白皮书（单相/两相 DLC、后门热交换器、二次回路过滤） | 项目组 | Q1 2026 | 需市场参与（厂商、运营商）确保规格普适性 |
| 规格制定 | 从基础规格过渡到设计规格，与 ASHRAE SSPC 127 性能标准对齐 | 项目组 | Q2 2026（规格初版） | 避免规格过严导致厂商无法参与 |
| 调试白皮书 | 制定 CDU 调试流程、链式管理（Chain of Custody）及系统集成/移除规范 | 项目组 | Q2 2026 | 需定义操作程序（如防止热交换器或芯片污染） |
| CDU 分类与特征化 | 明确机架式、行级、撬装式、液-空式、浸没式、混合冷却等类型 | 项目组 | 持续（白皮书中描述） | 不同类型 CDU 的接口与维护需求差异大 |
| 并发维护最佳实践 | 制定管道设计、数据中心布局、冗余策略（液冷回路通常非全冗余） | 项目组 | 后续阶段 | 液冷回路冗余设计难度高于电力系统 |
| 控制功能标准化 | 统一压力控制回路、电压控制等运行方法 | 项目组 | 后续阶段 | 不同厂商控制逻辑差异大 |
| 参与方式 | 通过 OCP 网站冷却环境子页面加入 Groups.io 邮件列表，参与电话会议 | 听众（厂商/运营商） | 立即 | 需调整会议时间以适配全球时区 |

|------|--------------------------------------------------------|
| 维度 | 说明 |
| 时间线 | 白皮书（Q1 2026）→ 规格（Q2 2026）→ 调试白皮书（Q2 2026 之后）→ 后续主题（持续） |
| 优先级 | 首批：白皮书（应用+调试）> 规格制定 > 分类特征化 > 并发维护/控制功能 |
| 成本效益 | 液-空式 CDU 可复用现有风冷基础设施（降低 CAPEX），撬装式适合 AI 工厂大规模部署 |
| 风险点 | 规格过严限制参与、液冷回路非全冗余、不同 CDU 类型接口不统一 |
