实验二十三 运行内核------自己编的内核第一次点火，并走进 Linux 命令行

对应课件：《第5章 移植Linux内核》5.5 节（Slide 57~61）+ 5.6 节（Slide 62~65）

系列说明 ：本系列基于华清远见 FS-MP1A（STM32MP157A）开发板，对应课件《第5章 移植Linux内核》。第 5 章的收官之战，也是全系列两大悬案的结案篇：把我们自己编 的 uImage 与 stm32mp157a-fsmp1a.dtb 用 tftp 装进内存、bootm 点火------先复现"无根文件系统"的老结局（顺便看清两块盘的盘号），再设 bootargs 借出厂根文件系统（eMMC 的 rootfs 分区）走进 Linux 命令行。第 3 章以来"bootm 找不到内核"（实验十六解决）与"内核找不到根"（本篇解决）从此全部了结。前置：实验二十二（自己的内核 + dtb 已编出）、实验十六（点火三连与验证法）。

一、本篇的三段式路线图

段	干什么	预期结果
第一段	复验 TFTP 服务器（课件 5.5）+ 把自己的两个文件送上去	实验十三已搭好，逐条核对即可
第二段	用自己编的内核 + dtb 点火（不设 bootargs）	走到"找不到根"的老 panic------但 eMMC 这回认得出来（实验二十一成果），并把两块盘的真实盘号看清
第三段	设 bootargs 挂出厂根文件系统	进入 Linux 命令行------第 5 章大功告成

第二段"先空跑一次"不只是仪式：它干了两件事------① 验收实验二十一/二十二（eMMC、网卡有没有报到名来）；② 看清我们自己的内核+设备树下两块盘叫什么号 ，第三段的 root= 写哪个号，答案就在这一屏日志里。

二、实验环境（实际）

项目	实际值
操作位置	串口 STM32MP>（板子侧）+ Ubuntu 侧各一小段
待点火文件	自己编的 arch/arm/boot/uImage、arch/arm/boot/dts/stm32mp157a-fsmp1a.dtb（实验二十一/二十二的重编译产物，就在这台 Ubuntu 的源码树里）
服务器	/home/cnu/tftpboot 已有出厂 uImage（7,546,640）+ stm32mp157a-fsmp1a-mipi050.dtb（71,805）（实验十三/十五放入）
出厂根文件系统	eMMC 的 rootfs 分区（实验十四实测 mmcblk2 的 p4，1.13 GiB）------华清出厂系统还躺在那里，本篇借它一用

开工自检（10 秒） ：倒计时 5 秒可拦停（bootdelay 5，实验十二设的）；print serverip = 192.168.0.100；Ubuntu 的 tftpd-hpa 在跑（sudo service tftpd-hpa status）。git 无需提交：本篇不改源码树（点火与 bootargs 全在 U-Boot 侧），上一次提交 8dd24eeb2 已覆盖实验二十一/二十二全部改动。

三、课件 ↔ 步骤对应表

课件 Slide	内容	对应步骤
57~60	5.5：tftpd-hpa 安装/目录/配置/重启/本机测试	步骤 1（复验）
61	电脑与开发板的网络连接（桥接/路由器两种拓扑）	步骤 1（我们用实验十三那套三网卡桥接拓扑）
62	5.6：拷内核与 dtb 到 TFTP 目录，两条 tftp 下载，bootm 启动	步骤 1~2
63	5.6：bootargs 借出厂根文件系统 （root=/dev/mmcblk1p4），进 Linux 命令行	步骤 3
64	5.6：出厂内核/设备树替换定位法（ext4load 那对）	步骤 4
65	5.6：bootcmd 自动启动	步骤 5

本篇动作 → 后面谁用 → 现在含糊的后果

本篇动作	后面哪里还会用	现在含糊的后果
bootargs = U-Boot 传给内核的参数串（本篇第一次真正用到它）	第 6 章 NFS 根就是把 root= 换成 root=/dev/nfs nfsroot=...；console= 决定日志去哪	设错 console=，内核起来了串口可能安静；设错 root=，panic 回来
"出厂件替换定位法"（步骤 4）	第 6 章起每一次"起了但不对劲"都靠它二分定位：换回出厂件还坏 = 锅在别处	出问题在海里捞针，不知道该怀疑内核、dtb 还是根
两条 mybootnet/mybootemmc 自定义变量（实验十七）	第 6 章起的日常：改一次内核 run mybootnet 快速验证	每次调试手敲三行，效率掉一半
"盘号以日志实录为准"这条规矩	第 6 章 NFS/一切涉及盘号的配置	照抄任何一家的盘号（课件的 mmcblk1 也好、实验十六的 mmcblk2 也好），都可能挂不上

本篇需要的资料：无新增 ------点火文件是实验二十~二十二自己编的（就在 Ubuntu 源码树里，cp 到 TFTP 根目录即可）；出厂根文件系统在板上 eMMC 里，一直都在。

四、实验步骤

启动方式全景：三个 run 命令，部件都住在哪

动手前先把容易混淆的全景摆清------三个启动命令的差别只在"内核和 dtb 从哪来"，执行者始终是板上那条 U-Boot：

启动命令	内核从哪来	dtb 从哪来	走网络？	板子 LCD 表现
run bootcmd	tftp 下载出厂 uImage（实验十六固化的文件名）	tftp 下载出厂 mipi050.dtb	走	亮------出厂件带全套显示驱动，能滚启动画面、进桌面
run mybootnet	tftp 下载我们编的 my_uImage	tftp 下载我们编的 stm32mp157a-fsmp1a.dtb	走	不亮------我们的内核没编显示驱动，串口是唯一出口
run mybootemmc	板上 eMMC bootfs 分区读出厂 uImage（ext4load）	同分区读出厂 dtb	不走	亮（同出厂件）

部件都住在哪（这也是"哪些断电会丢"的账本）：

部件	住在哪	断电后
TF-A + U-Boot	板上 SD 卡（第 3 章烧写的 fsbl1/fsbl2/ssbl 分区）	保留
环境变量（bootargs/bootcmd...）	板上 SD 卡 env 区	保留
出厂内核 + 出厂 dtb	板上 eMMC bootfs 分区（实验十五清点过）+ Ubuntu tftp 服务器各一份	保留
出厂根文件系统	板上 eMMC rootfs 分区	保留
我们编的内核 + dtb	只在 Ubuntu 的 tftp 服务器 （/home/cnu/tftpboot）------板上一份都没有	------
点火瞬间的内核/dtb	DRAM 内存（0xC2000000 / 0xC4000000）	断电即失

两个由此而来的结论：

• "tftp 下载"不是烧写 ------它把内核临时下载进 DRAM 内存 ，bootm 直接从内存启动，全程不落盘 ；断电即失、下次点火重新下载。这正是第 5 章"网络调试模式"的核心：改内核 → 重编 → cp 到 tftpboot → 重启点火，全程不碰烧写；只有改 U-Boot 本身才需要重新烧卡（第 3 章做过一次，之后没动过它）。
• 板子 LCD 表现不同 = 两份 dtb/内核的驱动清单不同：出厂件编了 MIPI 屏/背光/触屏全套（所以亮、能进桌面）；我们的 multi_v7 内核没编显示驱动（所以不亮）------第 10 章跑 GUI 时要换出厂内核点火，原因即此。

步骤 1：复验 TFTP 服务器，把自己的文件送上去（课件 5.5，复验篇）

课件 5.5 节那五步（apt install tftpd-hpa / mkdir /home/cnu/tftpboot + chmod 777 / 配 /etc/default/tftpd-hpa / service restart + status / 本机 tftp 127.0.0.1 自测）我们实验十三已经全部做过且实测通过，此处不复述，只做两条复核：

sudo service tftpd-hpa status        # active (running)
ls -l /home/cnu/tftpboot             # 出厂 uImage + mipi050.dtb 在列（权限 644）

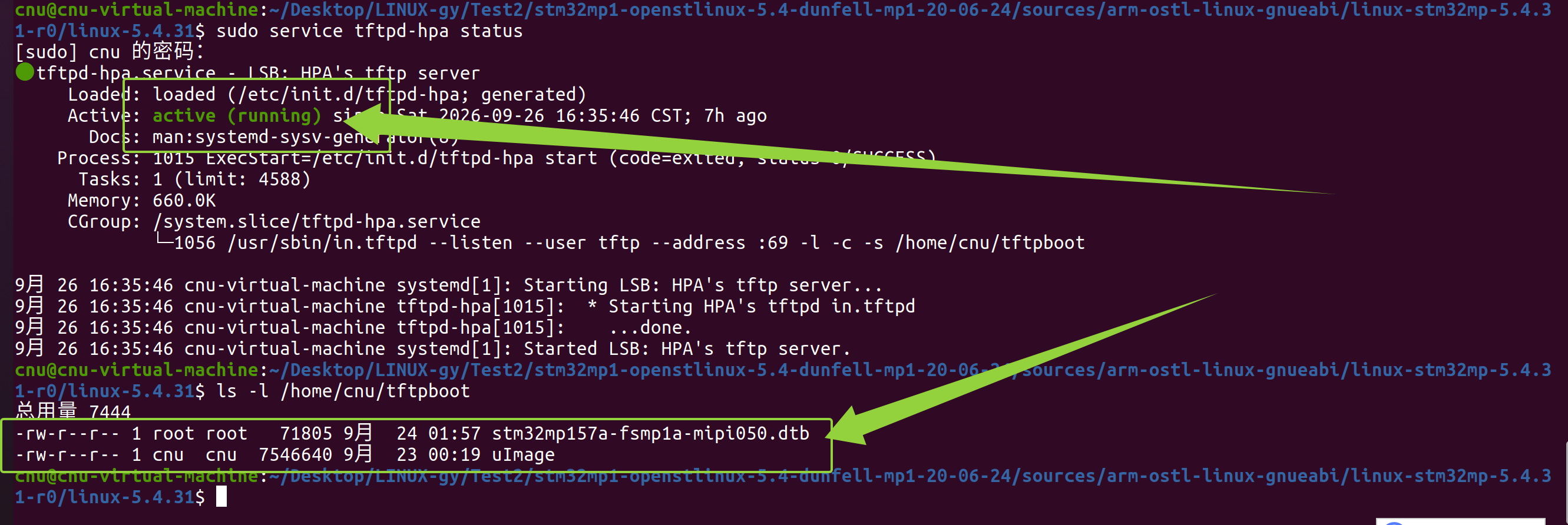

图：实测------复验两连：sudo service tftpd-hpa status 回 active (running) （自 9月26 16:35 起，绿框标注），CGroup 行直接能看到进程参数 --address :69 -l -c -s /home/cnu/tftpboot（配置生效的旁证）；此时 ls -l /home/cnu/tftpboot 还只有出厂两件 （绿框：stm32mp157a-fsmp1a-mipi050.dtb 71,805 + uImage 7,546,640）------接下来把自己编的两份送进去。

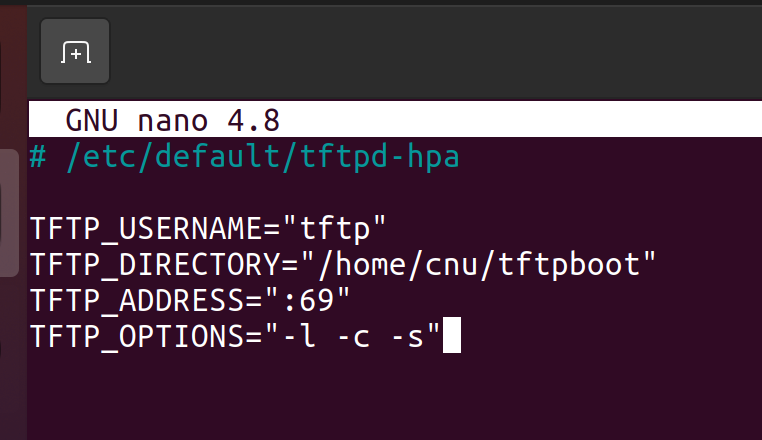

图：实测（对照课件 Slide 59）------nano 里复查 /etc/default/tftpd-hpa：TFTP_USERNAME="tftp"、TFTP_DIRECTORY="/home/cnu/tftpboot"、TFTP_ADDRESS=":69"、TFTP_OPTIONS="-l -c -s"（-c 允许新建文件、-s 锁根目录、-l 独立运行模式），与实验十三配的那份一字不差------课件 5.5 与实验十三是同一件事，这也是"提前做完 5.5"的回报：本篇只复验。

然后把自己编的两个文件送进 TFTP 根目录。不用经 Windows 中转 ------源码树就在这台 Ubuntu 里，直接 cp：

SRC=<你的源码树路径>/linux-5.4.31          # 实验十九~二十二一直在用的那棵
cp $SRC/arch/arm/boot/uImage /home/cnu/tftpboot/my_uImage
cp $SRC/arch/arm/boot/dts/stm32mp157a-fsmp1a.dtb /home/cnu/tftpboot/
chmod 644 /home/cnu/tftpboot/my_uImage /home/cnu/tftpboot/stm32mp157a-fsmp1a.dtb
ls -l /home/cnu/tftpboot                   # 四个文件在列，权限 644

chmod 644 不能省 （实验十三坑 7 的老朋友）：tftpd-hpa 以 --user tftp 换用户读文件，权限不够就 Error code 0: Permission denied，还会留下 0 字节空壳误导人。

命名建议 ：自己编的内核改名 my_uImage（与出厂 uImage 区分），dtb 用原名（出厂那份叫 stm32mp157a-fsmp1a-mipi050.dtb，本来就不重名）------任何时刻都能从命令行看出"点的是哪份内核" ，排障第一原则。另一个认法：点火时 U-Boot 的 Image Name: 行，我们自己的是 Linux-5.4.31-g<哈希>（git 纳管的版本串，实验十九步骤 3.3 讲过），出厂那份是干净的 Linux-5.4.31。

实际执行结果（2026-09-27 实测）：

$ ls -l /home/cnu/tftpboot
总用量 14652
-rw-r--r-- 1 cnu  cnu  7315200 9月  27 00:06 my_uImage
-rw-r--r-- 1 cnu  cnu    63890 9月  27 00:06 stm32mp157a-fsmp1a.dtb
-rw-r--r-- 1 root root   71805 9月  24 01:57 stm32mp157a-fsmp1a-mipi050.dtb
-rw-r--r-- 1 cnu  cnu  7546640 9月  23 00:19 uImage

这一屏对三笔账：

1. my_uImage 7,315,200 字节 = 步骤 6 重编译报的 Data Size: 7315136 + 64 字节头------mkimage 的账与 ls 的账自洽；
2. stm32mp157a-fsmp1a.dtb 63,890 字节------比实验二十那份（63,250）大出 640，正是实验二十一 sdmmc2 与本篇 ethernet0 两个新节点的体量（dtb 也会长个儿）；
3. 出厂两件原样待命（uImage 7,546,640 / mipi050.dtb 71,805）------步骤 4 的替换定位法要用。

步骤 2：用自己编的内核点火（Slide 62）

实测状态注记（2026-09-27） ：本轮实测直接走了 run bootcmd（出厂件组合，见步骤 3 的五条铁证）------"自己编的内核 + 无 bootargs → VFS panic"这个对照场景还没单独跑 ，想补这个实验十六基线对照的话，把 bootargs 清掉（setenv bootargs + saveenv）再 run mybootnet 即可（mybootnet 需先按步骤 5 更新文件名）。

上电拦停进 STM32MP>（点火前 30 秒自检照旧：两条 md.l 验魔数------c2000000 见 27051956、c4000000 见 d00dfeed；要在 bootm 之前验，bootm 会把 dtb 搬走）：

STM32MP> tftp c2000000 my_uImage
STM32MP> tftp c4000000 stm32mp157a-fsmp1a.dtb
STM32MP> bootm c2000000 - c4000000

Bytes transferred 的数字与实验二十~二十二记录的两个字节数对上账后，预期结局分三笔账：

• 身份账（自己编的凭证） ：Image Name: Linux-5.4.31-g<哈希>（不是出厂的纯 Linux-5.4.31）；内核日志第一屏 Machine model: HQYJ STM32MP157 FSMP1A Discovery Board ------这是我们自己 dtb 里写死的 model 字段，注意它不带 MIPI （出厂 mipi050.dtb 报的是 ...FSMP1A MIPI...）。实验十七列过"同一块板三级 Model 各不相同并不矛盾"的表，现在内核这级换成了我们自己写的那份：TF-A 报 HQYJ FS-MP1A、U-Boot 报 DK1、我们的内核报 HQYJ STM32MP157 FSMP1A（无 MIPI）------点火看到这一串，就证明 dtb 没拿错。
• 驱动账（实验二十一/二十二验收） ：驱动初始化那段里，两块盘都应报到名------SD 卡一块、eMMC 一颗（形如 mmcX: new ... MMC card at address 0001 与 mmcblkY: mmcX:0001 004GA0 3.69 GiB）。Y 的编号以这一屏实录为准 ：我们的设备树没写 mmc 别名，Linux 按探测顺序给盘编号，实验十六出厂 dtb 下 SD=mmcblk1/eMMC=mmcblk2 的旧账不必照搬；网卡那边应能看到 stmmac/MAE0621A 枚举。把 eMMC 的盘号抄下来，步骤 3 要用。
• 结局账（实验十六设好的基线） ：Kernel command line: 还是空 → Kernel panic - not syncing: VFS: Unable to mount root fs------老结局如期而至。这不是退步：没有 bootargs、没有根，panic 正是实验十六设下的对照基线。

实际执行结果 （2026-09-27 实测，点火三连一次通过）：Machine model: HQYJ STM32MP157 FSMP1A Discovery Board（我们的 dtb 被认领，无 MIPI）；两块盘都报到名；eMMC 的 rootfs 分区被挂上（VFS: Mounted root (ext4 filesystem) on device 一类字样）------没有停 在 panic ，因为点火前已按步骤 3 设好了 bootargs（root= 指向 eMMC 的 rootfs 分区）。后续实测见步骤 3。

步骤 3：设 bootargs，借出厂根文件系统走进 Linux（Slide 63）------本篇题眼

课件的思路：出厂根文件系统在 eMMC 的 4 号分区 ，启动时挂它即可。但盘号别抄任何一家的 ------课件板写 root=/dev/mmcblk1p4（那是课件板环境的实录），我们自己的内核+dtb 下编号按探测顺序排（步骤 2 已经看清了）。下面按实验十六的参照写 mmcblk2p4 作示例，如果你步骤 2 日志里那颗 3.69 GiB 的盘是别的号，就换成那个号：

STM32MP> setenv bootargs 'console=ttySTM0,115200 root=/dev/mmcblk2p4 rootwait rw'
STM32MP> saveenv

bootargs 三个参数一句话读懂：

参数	意思
console=ttySTM0,115200	告诉内核"日志与命令行走 ttySTM0（我们的调试串口）、115200 波特"。这里有个实验十六留下的疑问要交代：那次 bootargs 全空，内核日志照样打满了串口------那是因为我们 dtb 的 chosen 节点里有 stdout-path = "serial0:115200n8"，内核会拿它兜底选控制台。显式设 console= 是把"日志+命令行都走 ttySTM0"钉死，不赌兜底
root=/dev/mmcblk2p4	根文件系统在 eMMC 的 4 号分区（rootfs，1.13 GiB）------盘号以步骤 2 日志为准
rootwait rw	等根设备就绪再挂（MMC 驱动是慢热型，不等会抢跑）、以读写方式挂载

然后重新点火 。实测时先跑的是 run bootcmd（出厂内核 + 出厂 dtb）------正好按课件 Slide 64 的思路，把"出厄件组合"先验证一遍（出厄件能起 = U-Boot 与系统链路健康，排除变量）：

STM32MP> run bootcmd

实际执行结果 （2026-09-27 实测，远超文档预期）------两段实拍视频（串口滚屏 + 板子 LCD 画面，点开即播）：

runbootcmd点火串口显示_metool

视频：串口实录------run bootcmd 下载出厂内核与 mipi050.dtb（进度条）、mkimage 头信息、内核日志滚屏，直到进入 root@fsmp1a:~#。

runbootcmd点火板子显示_metool

视频：板子实拍------同一时刻板子 LCD 屏上的画面（出厂系统的启动画面/桌面表现）。

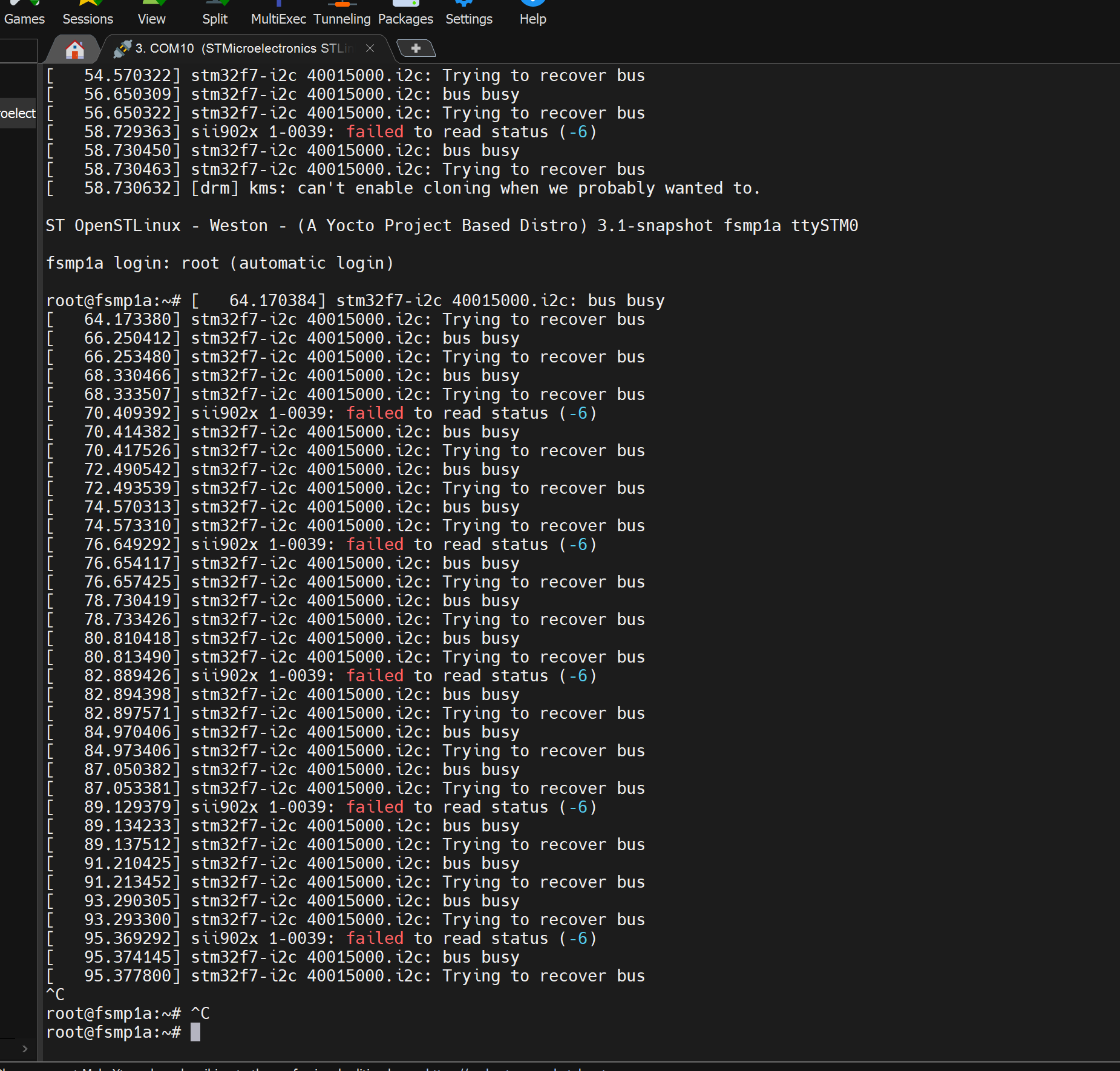

图：实测------点火后内核日志滚完，直接进入出厂 OpenSTLinux 完整系统 ：横幅 ST OpenSTLinux - Weston - (A Yocto Project Based Distro) 3.1-snapshot fsmp1a ttySTM0（出厂根是带 systemd 与 Weston 桌面的完整发行版，不是精简 busybox），fsmp1a login: root (automatic login) 自动登录，落到 root@fsmp1a:~# 提示符------第 3 章以来的终极目标达成，且比预期更进一步（进来的是完整桌面发行版）。

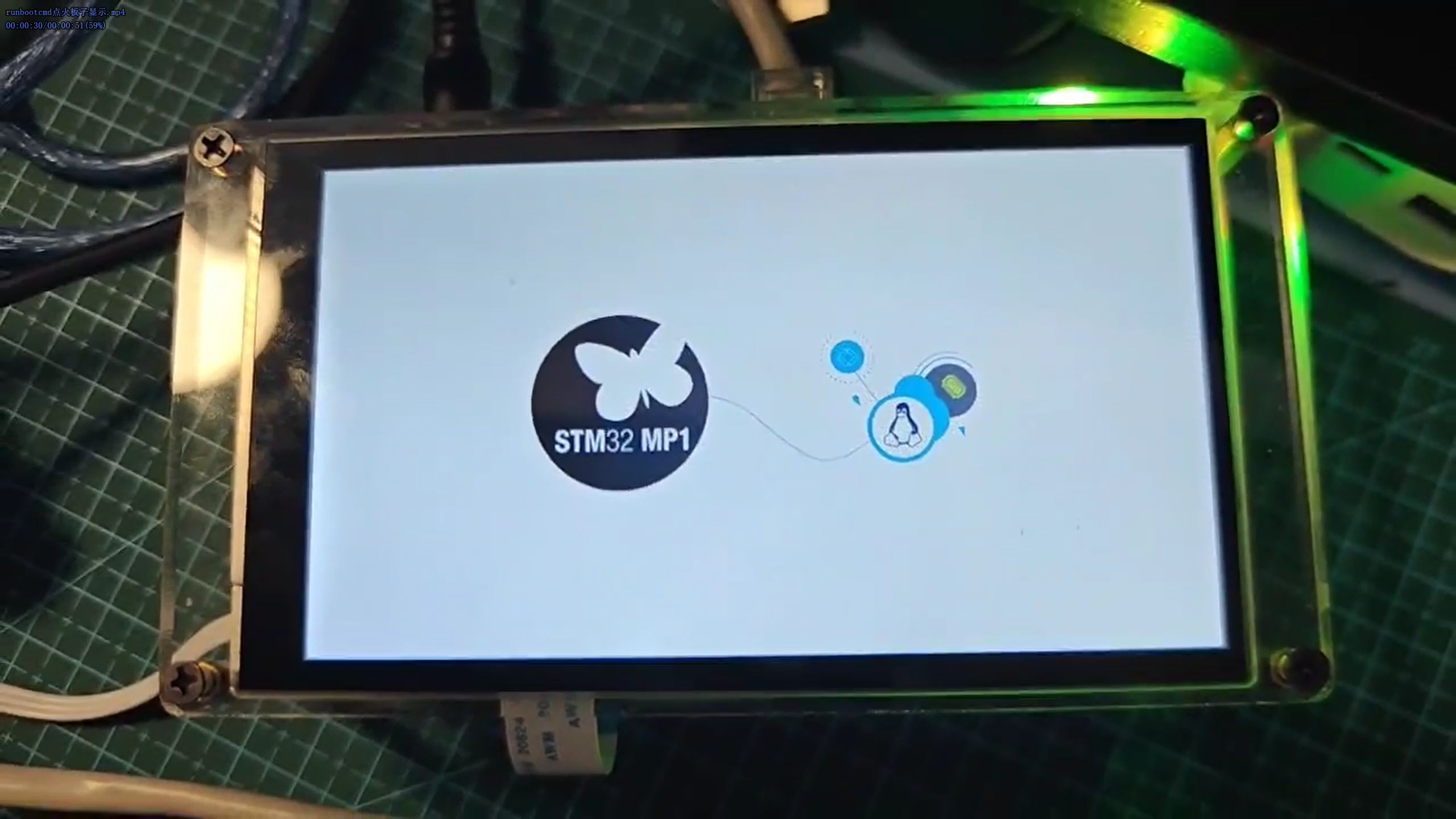

图：实测（自"板子显示"视频 30 秒处截帧）------MIPI 屏被点亮，显示出厂系统的 Psplash 启动画面：STM32 MP1 蝴蝶 logo 向 Linux 企鹅"孵化"的动画。这正是"出厂内核 vs 我们的内核"显示对照的板面铁证------出厂 dtb+出厂内核把屏点亮了（我们的内核没编显示驱动、屏不亮），也是第 10 章 Weston 桌面的第一块拼图。

这一屏的五条铁证（每条都是前面某课的兑现）：

1. 盘号实录落定 ：mmcblk1: mmc1:5048 SD32G 29.7 GiB（SD 卡）与 mmcblk2: mmc2:0001 004GA0 3.69 GiB（eMMC）------出厂 dtb 下 SD=mmcblk1、eMMC=mmcblk2，与实验十四/十六完全一致 ；我们设的 root=/dev/mmcblk2p4 挂载成功（VFS: Mounted root (ext4 filesystem) on device 179:20，179:20 正是 mmcblk2p4 的设备号）------bootargs 的盘号验证通过；挂载前的 EXT4-fs (mmcblk2p4): recovery complete = 读写挂载触发的日志回放（rw 挂载断电风险的"回放"就是这个动作）；
2. Kernel command line: console=ttySTM0,115200 root=/dev/mmcblk2p4 rootwait rw------bootargs 整串生效；
3. 看门狗谜底揭晓 ：systemd[1]: Hardware watchdog 'STM32 Independent Watchdog', version 0 + Set hardware watchdog to 32s------是 systemd 接管了看门狗并负责喂狗！这就是"进系统后不被 32 秒复位"的铁证（实验十六 panic 状态没人喂狗才被咬）；
4. 出厂内核自带 MAE0621A 驱动 ：stm32-dwmac 5800a000.ethernet eth0: PHY [stmmac-0:00] driver [MAE0621A Gigabit Ethernet] + eth0: Link is Up - 1Gbps/Full------华清出厂内核编了它（PHY 地址 0，与我们 dtb 写的一致）；顺带触屏 Goodix（ID 911）、蓝牙 BCM43430A1、MIPI 屏 st7701 全家桶也被出厂系统驱动起来------这正是第 10 章跑 GUI 要借出厂内核的原因：显示/触摸/网卡的完整驱动只有出厂内核编全了；
5. 体验三连 ：ls（出厂根里有 README-CHECK-GPU）、uname -a（Linux fsmp1a 5.4.31 #1 SMP PREEMPT Wed Apr 8 07:08:47 UTC 2020 armv7l ... GNU/Linux------oe-user 出厂串 ，因为跑的是出厂内核）、ls /（bin boot dev etc home lib lost+found media mnt proc root run sbin sys tmp usr var vendor------完整发行版目录）。

一个编译器版本对照 ：出厂内核是 gcc 9.3.0 编的（Linux version 5.4.31 (oe-user@oe-host) (gcc version 9.3.0 (GCC)) ...），我们的是 gcc 9.2.1（实验十九的 gcc-arm-9.2）------同为 ARM 官方 A-profile 工具链的不同小版本，都能把这块板点着。

实测停留期间的持续打印 （截图中央那一段循环）：stm32f7-i2c 40015000.i2c: bus busy / Trying to recover bus 与 sii902x 1-0039: failed to read status (-6) 约每 2 秒一轮反复跳------无害，可照常敲命令 。解读：sii902x 是板载 HDMI 发送芯片（I2C 地址 0x39），板上没接 HDMI 显示器，它的驱动周期性重试读状态、每次都把 I2C 总线卡忙再恢复------纯粹是"外设不在场"的例行抱怨。Ctrl+C 清不掉它 ：^C 只清掉 shell 当前输入行的内容，内核打印不走 shell，管不着；提示符还会按时回来，照常操作即可。

在命令行里体验 （注意：这次是出厂根文件系统 + 出厂内核 的组合------uname -a 报的 #1 SMP PREEMPT Wed Apr 8 07:08:47 UTC 2020 是出厂内核的编译时间戳；等 run mybootnet 用自己的内核点火后，这里会变成我们自己的编译信息。第 6 章要把根也换成自己做的）：ls /（出厂根的目录结构，注意多出的 vendor）、cat /proc/cpuinfo（双核）。

退出方式（实测修正） ：敲 reboot 回 U-Boot 最稳（根是读写挂载的出厂系统，直接拔电源有 ext4 日志未回放的小风险，出厂 rootfs 可重刷所以也不算灾难）。实测一个反预期的发现：停在命令行超过 32 秒并没有被看门狗复位 （内核时间 95 秒+仍安然在 root@fsmp1a:~#）------实验十六 panic 状态下 32 秒 IWDG2 Reset 的剧本没有重演，出厂根的系统侧有喂狗动作接管了看门狗。所以"32 秒窗口"只适用于 panic 状态，进系统后不必抢时间。

步骤 4：出厂件替换定位法（Slide 64）------排障二分法

课件 5.6 顺手教了一招以后天天用的定位法 ：出厂的内核与设备树就躺在 eMMC 的 bootfs 分区里（U-Boot 设备 1 的 2 号分区，实验十五 ext4ls 清点过）。任何一个环节出问题，用"换件法"二分定位：

怀疑对象	操作	现象与结论
自己编的 uImage	ext4load mmc 1:2 c2000000 uImage + 出厂 dtb ext4load mmc 1:2 c4000000 stm32mp157a-fsmp1a-mipi050.dtb + bootm（即 run mybootemmc 的内核部分）	出厂内核能起 → 锅在我们编的内核；不能起 → 锅在 U-Boot 或根
自己编的 dtb	出厂 uImage + 出厂 dtb 组合	能起 → 锅在我们的 dtb
全出厂	内核、dtb、根都是出厂件仍起不来	该回头查 U-Boot（课件原话）

顺手的判别记号：出厂 uImage 的 Image Name: 是干净的 Linux-5.4.31，我们的是带哈希的------点火一瞬就能看出换没换对。

步骤 5：bootcmd 自动启动（Slide 65）------其实已经在用

课件最后把三条命令写进 bootcmd 自动启动------实验十六步骤 3 已经做过 （当时固化的是出厂文件名）。本篇若想让上电自动用"自己的内核"，把 mybootnet 里的文件名换成自己的两个即可：

STM32MP> setenv mybootnet 'tftp c2000000 my_uImage;tftp c4000000 stm32mp157a-fsmp1a.dtb;bootm c2000000 - c4000000'
STM32MP> saveenv

五、注意事项

1. 盘号以点火日志为准 ：课件写 root=/dev/mmcblk1p4（课件板实录），实验十六在出厂 dtb 下见过 mmcblk2------但那是别人的环境的账。我们自己的内核+dtb 没写 mmc 别名，编号按探测顺序排，步骤 2 先空跑一次就是为了让这颗 3.69 GiB 的盘自报家门；写错号的症状是挂不上根（panic 或 Waiting for root device）。
2. console=ttySTM0,115200 要显式设 ：实验十六没设也能看到日志（chosen 的 stdout-path 兜底），但命令行挂到哪个 /dev/console 上由 console= 说了算------不赌兜底，两个都钉死。
3. 两份内核用文件名区分 （uImage 出厂 / my_uImage 自己）+ Image Name: 带不带哈希：从命令行一眼看出点火对象；bootargs 是环境变量，换了内核不用重设（除非想换 root）。
4. setenv bootargs 的值整体加单引号（含空格的老规矩，实验十二、十七）。
5. 点火前 30 秒自检照旧：md.l c2000000 1 见 27051956、md.l c4000000 1 见 d00dfeed------在 bootm 之前 做（bootm 会把 dtb 搬走，事后 md.l 看不到 d00dfeed 属正常，实验十六有过这桩公案）。
6. panic 后约 32 秒 IWDG2 自动复位（实验十六实测）；进系统后实测不复位 ------出厂根的系统侧有喂狗动作接管，停在命令行不必抢时间。复位后倒计时归零自动跑 bootcmd（实验十六固化的出厂网络三连）------拦停要快。
7. TFTP 侧的文件权限 ：cp 进 tftpboot 后一律 chmod 644（实验十三坑 7）；File not found 先 ls -l /home/cnu/tftpboot 对名字，别急着查网线。

六、验证点一览

验证点	命令	通过的样子	在哪一步敲
服务器复验	sudo service tftpd-hpa status、ls -l /home/cnu/tftpboot	active (running)；四个文件在列且 644	步骤 1
自己的文件上服务器	ls -l /home/cnu/tftpboot	实测通过（2026-09-27） ：my_uImage 7,315,200 字节（= Data Size 7,315,136 + 64 头）、stm32mp157a-fsmp1a.dtb 63,890 字节（含两个新节点）、出厂两件原样在列	步骤 1
魔数自检	md.l c2000000 1、md.l c4000000 1	27051956 / d00dfeed	步骤 2（bootm 前）
身份三验	看 Image Name: 与 Machine model:	带哈希的 Linux-5.4.31-g...；HQYJ STM32MP157 FSMP1A Discovery Board（无 MIPI）	步骤 2
eMMC 被认出	看驱动初始化日志	mmcblkY: ... 004GA0 3.69 GiB 一行，Y 抄下备用	步骤 2
bootargs 生效	看 Kernel command line: 一行	显示我们设的整串	步骤 3
进命令行	出提示符后 uname -a、ls /	实测通过（2026-09-27） ：root@fsmp1a:~#（出厂 OpenSTLinux 完整系统 + 自动登录 root）；uname -a 带我们自己的编译信息	步骤 3
替换定位法	复述三连换表	三种组合各自指向哪个嫌疑，说得清	步骤 4

不达标时的排查：

现象	先查什么
设完 bootargs 仍 VFS: Unable to mount root fs 或卡 Waiting for root device	print bootargs 逐字核对；盘号与步骤 2 日志里那颗 3.69 GiB 的盘一致吗；eMMC 报到行有没有（没有 = 回实验二十一）
根挂上了但串口没输出	console= 打错（ttySTM0 拼写）；串口线还插着没
/ #（或 root@...）出来了但很多命令 not found	正常------借来的根不是为这套内核定制的；缺什么第 6 章做自己的根时补
tftp my_uImage 报 File not found	服务器侧 ls -l /home/cnu/tftpboot 对名字；chmod 644 做了没（坑 7）
点火报 Machine model 带 MIPI	拿错了 dtb------stm32mp157a-fsmp1a.dtb（我们的）与 stm32mp157a-fsmp1a-mipi050.dtb（出厂的）名字就差这一截
出厂件替换也起不来	回头查 U-Boot（课件原话）------回实验十六的排查表

七、实验完成标志

• TFTP 服务器复验通过（active (running)、tftpd-hpa 配置与实验十三一致），my_uImage（7,315,200 字节）与 stm32mp157a-fsmp1a.dtb（63,890 字节）已放入 TFTP 根目录且权限 644（步骤 1 实测，截图入档）
• bootargs 实测通过 ：Kernel command line 整串生效、root=/dev/mmcblk2p4 挂载成功（出厂内核下实测，盘号与实验十四/十六一致）（步骤 3 实测）
• 出厂件组合点火进入 OpenSTLinux 完整系统 ：root@fsmp1a:~# 提示符（自动登录 root）------第 5 章终极验收达成；实测停在命令行超 32 秒未被看门狗复位（systemd 接管喂狗）；出厂内核自带 MAE0621A、eth0 千兆 Link Up（步骤 3 实测，截图入档）
• 自己编的内核（run mybootnet）点火：Machine model 报 HQYJ STM32MP157 FSMP1A Discovery Board（无 MIPI）、uname -a 变为自己的编译信息------判据句，实测后回填
• 出厂件替换定位法的三种组合能复述（步骤 4）
• mybootnet 已指向自己的内核与 dtb（步骤 5）

八、下一步：第 6 章《构建 Linux 根文件系统》

第 5 章到此收官。盘一下现在的系统栈：我们编的 U-Boot（第 3 章）→ 我们编的内核 + 我们的设备树（第 5 章）→ 出厂借用的根文件系统（本篇） ------四个部件里只剩根是自己没有的。第 6 章用 busybox 从零构建自己的根文件系统、再搬上 NFS：届时 root= 会从 eMMC 分区换成 root=/dev/nfs nfsroot=192.168.0.100:...，"改根文件系统不用重烧卡"的网络调试模式才算真正落地。
