关于电机控制的一些笔试题分享

关于电机控制的一些笔试题分享

永磁同步电机d、q轴

题目

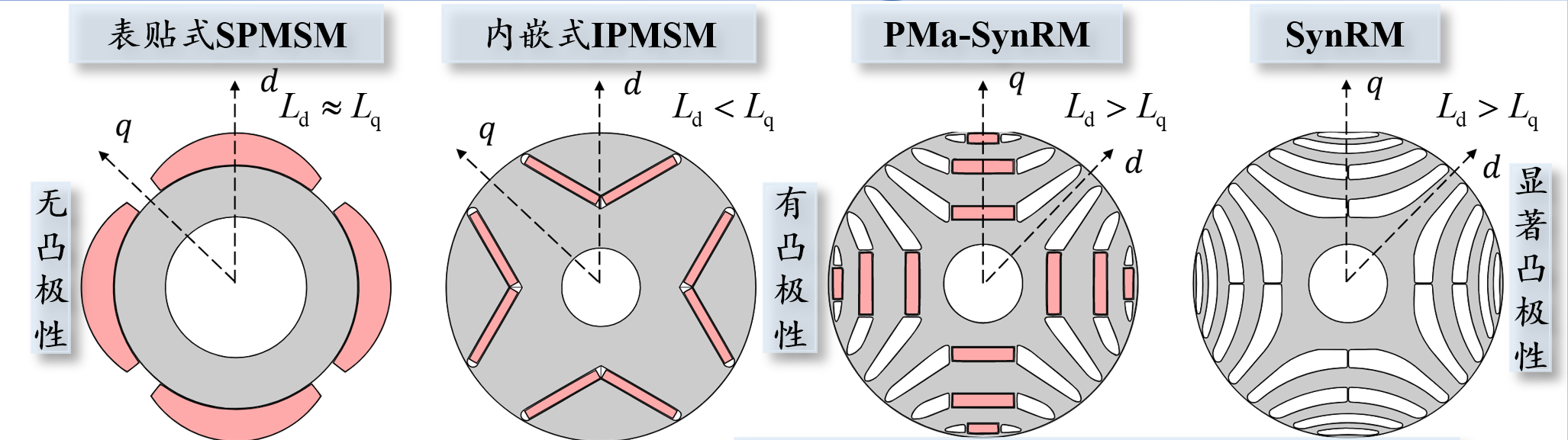

永磁同步电机在dq旋转坐标系下，d轴电感LdL_dLd与q轴电感LqL_qLq的关系通常为LdL_dLd 1 LqL_qLq，对于表贴式PMSM，二者近似 2 。内置式PMSM由于转子磁路不对称，可利用 3 转矩提高功率密度。

解析与答案

• 空1（内置式电感关系）：对于常见的内置式永磁同步电机（IPMSM），由于转子永磁体嵌入导致d轴磁路磁阻较大，而q轴磁阻较小，因此通常 Ld<LqL_d < L_qLd<Lq（d轴电感小于q轴电感）。
• 空2（表贴式电感关系）：表贴式PMSM（SPMSM）的永磁体贴在转子表面，气隙均匀，磁路对称，因此d轴和q轴电感差异极小，二者近似 相等（Ld≈LqL_d \approx L_qLd≈Lq）。
• 空3（磁阻转矩利用）：内置式PMSM因磁路不对称（Ld≠LqL_d \neq L_qLd=Lq），除了永磁体产生的电磁转矩外，还会产生额外的 磁阻转矩（公式体现为 ∝(Lq−Ld)\propto (L_q - L_d)∝(Lq−Ld)）。利用这部分磁阻转矩可以提升总输出转矩和功率密度。

---

SVPWM

题目

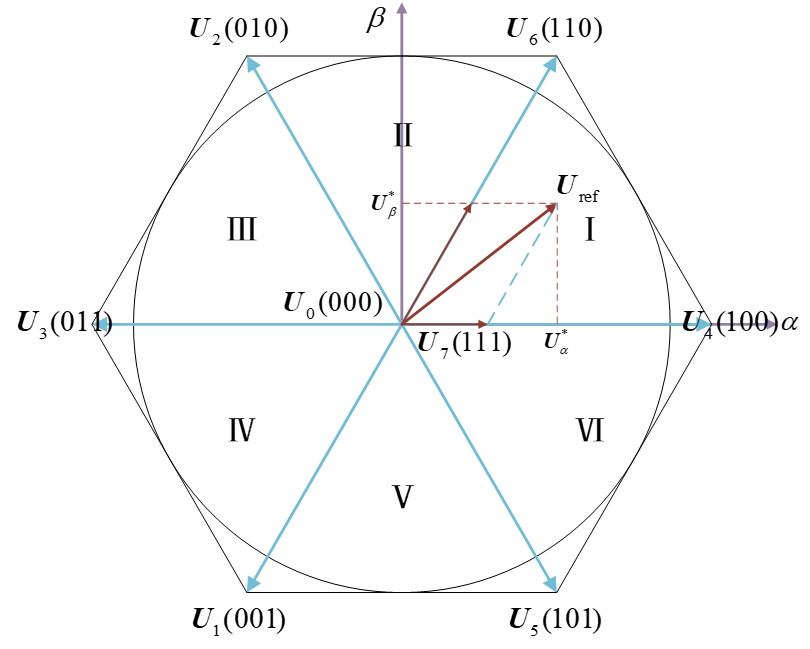

SVPWM中，参考电压矢量位于第III扇区时，其合成需用到的基本电压矢量为 1‾\underline{1}1、2‾\underline{2}2 和零矢量。若直流母线电压为 UdcU_{dc}Udc，则基本电压矢量的幅值为 3‾\underline{3}3。

答案与解析

• 空1：U3U_3U3（或 V3\boldsymbol{V_3}V3）
• 空2：U4U_4U4（或 V4\boldsymbol{V_4}V4）
• 空3：23Udc\dfrac{2}{3}U_{dc}32Udc

注, 不同的定义方式会导致不同的结果, 比如这里的扇区按照逆时针旋转依次为Ⅰ到Ⅵ.

对于两电平三相逆变器，相电压幅值推导可得每个有效矢量的空间矢量模长为：

∣Vk∣=23Udc|V_k|=\frac{2}{3}U_{dc}∣Vk∣=32Udc

推导简述：以 V1=(1,0,0)V_1=(1,0,0)V1=(1,0,0) 为例，相电压 Uan=+Udc/3U_{an}=+U_{dc}/3Uan=+Udc/3 体系下，空间矢量 V⃗=23(Uan+Ubnej120∘+Ucnej240∘)\vec{V}=\frac{2}{3}(U_{an}+U_{bn}e^{j120^\circ}+U_{cn}e^{j240^\circ})V =32(Uan+Ubnej120∘+Ucnej240∘)，代入可得模 23Udc\frac{2}{3}U_{dc}32Udc。

---

Clarke变换与Park变换

题目

电机FOC控制中，Clarke变换将三相静止坐标系变换到两相静止坐标系，其等幅值变换下：iα=i_\alpha =iα= 【1】​ 。Park变换中，若转子位置角为θ\thetaθ，则 id=i_d =id= 【2】​ 。

答案与解析

{iα=iaiβ=13 ia+23 ib=23(ib+ia2) \begin{cases} i_\alpha = i_a\\4pt i_\beta = \dfrac{1}{\sqrt{3}}\,i_a+\dfrac{2}{\sqrt{3}}\,i_b = \dfrac{2}{\sqrt{3}}\left(i_b+\dfrac{i_a}{2}\right) \end{cases} ⎩ ⎨ ⎧iα=iaiβ=3 1ia+3 2ib=3 2(ib+2ia)

$$

\begin{bmatrix}i_d\ i_q\end{bmatrix}

\begin{bmatrix}

\cos\theta & \sin\theta\

-\sin\theta & \cos\theta

\end{bmatrix}

\begin{bmatrix}i_\alpha\ i_\beta\end{bmatrix}

$$

---

电流环

题目

电流环PI调节器设计中，通常希望将电流环校正为典型的 1‾\underline{1}1 型系统，工程上将电流环带宽设计为开关频率的 2‾\underline{2}2 倍左右。

答案与解析

• 空1：Ⅰ（或「一」/ 典型I型系统）
• 空2：15∼110\dfrac{1}{5} \sim \dfrac{1}{10}51∼101（通常填 15\boldsymbol{\dfrac{1}{5}}51 / 五分之一，最常见表述为开关频率的 1/5~1/10，默认工程取值 1/5）

1. 典型I型系统校正电流环

   电流环属于快速随动内环，要求超调小、响应快、跟随性能好，标准做法是把被控对象（大惯性小的逆变器+电机电枢/直轴回路，近似为一阶惯性环节 K/(Ts+1)K/(Ts+1)K/(Ts+1)）搭配PI调节器后，抵消大惯性，校正为典型I型系统（开环传递函数为 G(s)=Ks(Ts+1)\displaystyle G(s)=\frac{K}{s(Ts+1)}G(s)=s(Ts+1)K，即二阶系统，可实现最优阻尼/最小超调）。

   而转速外环才是校正为典型II型系统（抗扰优先）。

2. 电流环带宽与开关频率的关系

   电流环采样/更新频率等于开关频率 fsf_sfs ，为避免控制离散化带来的混叠、以及PWM调制带来的谐波扰动，要求电流环闭环带宽 fbw,if_{bw,i}fbw,i 远低于开关频率：

   工程经验值为 fbw,i=(1/5∼1/10)fsf_{bw,i} = (1/5 \sim 1/10)f_sfbw,i=(1/5∼1/10)fs​ ，也就是带宽取开关频率的1/5~1/10倍，最常提的默认值为 1/5（即5倍裕度，保证环路相位裕度足够，避免振荡）。

---

高频方波注入法

题目

高频方波注入法用于零低速下的无感控制时，通常在 1 轴注入高频信号，通过检测 2 轴的高频电流响应来提取转子位置信息。

解析与答案

• 空1：估计的 d 轴（或 d^\hat{d}d^ 轴 / 旋转坐标系下的估计直轴），常简写为 d（或"估计d轴/d^\hat dd^"）
• 空2：估计的 q 轴（或 q^\hat{q}q^ 轴），常简写为 q

高频注入法（含高频正弦注入、高频方波/电压脉冲注入）利用内置式永磁电机 Ld≠LqL_d \ne L_qLd=Lq​ 的凸极性（磁阻各向异性）来辨识转子位置。

做法：

在估计的直轴 d^\hat dd^​ 上叠加一个高频方波电压（或正弦电压）；

由于实际转子位置 θ\thetaθ 与估计位置 θ^\hat\thetaθ^ 存在误差 Δθ=θ−θ^\Delta\theta=\theta-\hat\thetaΔθ=θ−θ^，高频电流会在估计的交轴 q^\hat qq^​ 上产生与 sin⁡(2Δθ)\sin(2\Delta\theta)sin(2Δθ) 成正比的分量；

提取 q^\hat qq^ 轴高频电流，经解调得到位置误差信号，用锁相环/观测器收敛到 Δθ→0\Delta\theta\to 0Δθ→0，从而估计出真实转子位置。

因此答案为 d（估计d轴）→ q（估计q轴）。

---

PWM死区补偿

题目

在PWM逆变器中，死区时间的设置会导致输出电压的 1 效应，死区补偿的常用方法是根据 2 方向来调整PWM占空比。

答案与解析

• 空1：畸变（或"死区畸变/误差电压/基波损失/零点钳位"），最标准的说法是 "死区导致的输出电压畸变（误差/损失）效应"，通常填 "畸变"（也可表述为"误差电压"或"基波幅值减小/失真"效应）。
• 空2：相电流（或负载电流/输出电流）
  即：死区引起 输出电压畸变（误差），补偿时根据 电流（相电流/负载电流）的方向（极性） 来修正占空比。

原理说明

PWM逆变器上下桥臂需要插入死区时间防止直通短路。但死区使实际输出电压与理想指令存在偏差：

偏差极性取决于该相电流的实际流向（电流为正或负时，实际导通的是上管续流二极管还是下管，导致电压被钳位到 +Udc+U_{dc}+Udc 或 0/−Udc0/-U_{dc}0/−Udc）。

结果造成每相输出存在宽度为死区时间的 误差脉冲电压，叠加后使输出电压基波幅值下降、产生低次谐波与电流畸变（尤其低频时明显）。

死区补偿：检测（或估算）各相电流方向/极性，据此在 PWM 占空比上增加或减少一个与死区时间成正比的补偿量（正电流补正、负电流补负），抵消误差电压。

---

MTPA

题目

对于SPMSM，MTPA控制等价于 1 控制；而对于IPMSM，MTPA控制需要满足d轴电流 idi_did 与q轴电流 iqi_qiq 满足关系式：id=i_d=id= 2 （用 Ld、Lq、ψfL_d、L_q、\psi_fLd、Lq、ψf 表示）。

答案与解析

• 空1：id=0i_d=0id=0（或"零直轴电流 / id=0"）控制
  因为表贴式永磁同步电机 SPMSM 有 Ld=LqL_d=L_qLd=Lq，电磁转矩 Te=32pψfiqT_e=\frac{3}{2}p\psi_f i_qTe=23pψfiq，与 idi_did 无关，最大转矩/电流比自然就是让 id=0i_d=0id=0，只用 iqi_qiq 产生转矩，故 MTPA ≡ id=0i_d=0id=0 控制。
• 空2：id=ψf−ψf2+4(Lq−Ld)2iq22(Lq−Ld)\displaystyle i_d=\frac{\psi_f-\sqrt{\psi_f^2+4(L_q-L_d)^2 i_q^2}}{2(L_q-L_d)}id=2(Lq−Ld)ψf−ψf2+4(Lq−Ld)2iq2
  或常用更简洁的标准 MTPA 关系式（对 IPMSM，Lq>LdL_q>L_dLq>Ld）：
  id=ψf−ψf2+4(Lq−Ld)2iq22(Lq−Ld)\boxed{i_d=\frac{\psi_f-\sqrt{\psi_f^2+4(L_q-L_d)^2 i_q^2}}{2(L_q-L_d)}}id=2(Lq−Ld)ψf−ψf2+4(Lq−Ld)2iq2

等价地写成显式关系：

id=−ψf+ψf2+4(Lq−Ld)2iq22(Ld−Lq)i_d=\frac{-\psi_f+\sqrt{\psi_f^2+4(L_q-L_d)^2 i_q^2}}{2(L_d-L_q)}id=2(Ld−Lq)−ψf+ψf2+4(Lq−Ld)2iq2

因为 Ld<LqL_d<L_qLd<Lq，分母为负，整体 id<0i_d<0id<0。

更常见的 MTPA 条件直接写成：

(Lq−Ld)id+ψf2=−(Lq−Ld)id2+iq2iq⋅?(L_q-L_d)i_d+\frac{\psi_f}{2}=-(L_q-L_d)\frac{i_d^2+i_q^2}{i_q}\cdot\frac{?}{}(Lq−Ld)id+2ψf=−(Lq−Ld)iqid2+iq2⋅?

其实由 ∂Te/∂id∂Te/∂iq=diqdid\frac{\partial T_e/\partial i_d}{\partial T_e/\partial i_q}=\frac{di_q}{di_d}∂Te/∂iq∂Te/∂id=diddiq（约束 id2+iq2=i_d^2+i_q^2=id2+iq2= const 的拉格朗日），得标准结论：

id=ψf2(Lq−Ld)−(ψf2(Lq−Ld))2+iq2\boxed{i_d=\frac{\psi_f}{2(L_q-L_d)}-\sqrt{\left(\frac{\psi_f}{2(L_q-L_d)}\right)^2+i_q^2}}id=2(Lq−Ld)ψf−(2(Lq−Ld)ψf)2+iq2

这是最常用形式。

两种写法等价，推荐填：

id=ψf−ψf 2+4(Lq−Ld)2iq 22(Lq−Ld)i_d=\frac{\psi_f-\sqrt{\psi_f^{\,2}+4(L_q-L_d)^2 i_q^{\,2}}}{2(L_q-L_d)}id=2(Lq−Ld)ψf−ψf2+4(Lq−Ld)2iq2

原理简述

IPMSM 电磁转矩：

Te=32pψfiq+(Ld−Lq)idiqT_e=\frac{3}{2}p\left\\psi_f i_q+(L_d-L_q)i_d i_q\\rightTe=23pψfiq+(Ld−Lq)idiq

MTPA 即在给定转矩下最小化 is2=id2+iq2i_s^2=i_d^2+i_q^2is2=id2+iq2。

令 dTedid/dTediq\frac{d T_e}{d i_d}/\frac{d T_e}{d i_q}diddTe/diqdTe 满足沿等电流圆优化，推导得：

(Lq−Ld)id+ψf2=−(Lq−Ld)iq2iq...(L_q-L_d)i_d+\frac{\psi_f}{2}=-(L_q-L_d)\frac{i_q^2}{i_q}\dots(Lq−Ld)id+2ψf=−(Lq−Ld)iqiq2...

最终解为上式。

---
