Nginx应用与运维——Nginx在Kubernetes中的应用（三）

Nginx在Kubernetes中的应用

- [3、Nginx Ingress配置](#3、Nginx Ingress配置)
- - 3.1、配置映射ConfigMap
  - 3.2、注解Annotations

3、Nginx Ingress配置

Nginx的各种功能设置都是在配置文件中修改相关配置指令实现的，Nginx Ingress为实现对Nginx自动化的管理和操作，它对Nginx原始配置文件使用了模板化的方式进行管理，并为用户提供了通过资源配置进行Nignx配置修改的方法。通过资源配置修改Nginx配置文件的方法，规范了Nginx配置指令的编写，简化了诸多功能的配置。NginxIngress提供了3种方法实现Nginx Ingress配置的修改，分别是配置映射(ConfigMap)、注解(Annotations)和自定义模板。Nginx Ingress配置映射是由Nginx Ingress控制器提供相关的预置键值对，这些键值对与Nginx的配置指令或实现某一特定功能的指令集相对应，提供给用户对Nginx进行相关配置。配置映射是与Pod关联的资源对象，这部分配置的修改，对Nginx来讲都是全局的配置变更。Nginx Ingress注解使用在Ingress资源实例中，用以配置当前Ingress资源实例中Nginx虚拟主机的相关配置。自定义模板则提供了一种底层修改Nginx Ingress默认模板的方法，Nginx Ingress默认模板遵循Go模板语法。由于自定义模板是一种相对比较高级的Nginx Ingress配置方法，而在日常使用中很少用到，此处仅举例配置映射和注解的使用方法。

3.1、配置映射ConfigMap

通过Helm安装Nginx Ingress的默认关联配置映射实例名称为nginx-ingress-controller，用户可以通过修改资源对象Deployment/DaemonSet实例nginx-ingress-controller中的参数--configmap自定义关联配置映射实例的名称。Nginx Ingress控制器约定Nginx Ingress配置映射实例中的键值只能是字符串，即便是数字或布尔值时也要以字符串的形式书写，比如"true"、"false"、"100", " $$ string"或" $$ int"的Slice类型则表示内部数据是以","分隔的字符串。根据配置涉及的功能可以有如下分类。

(1)Nginx原生配置指令

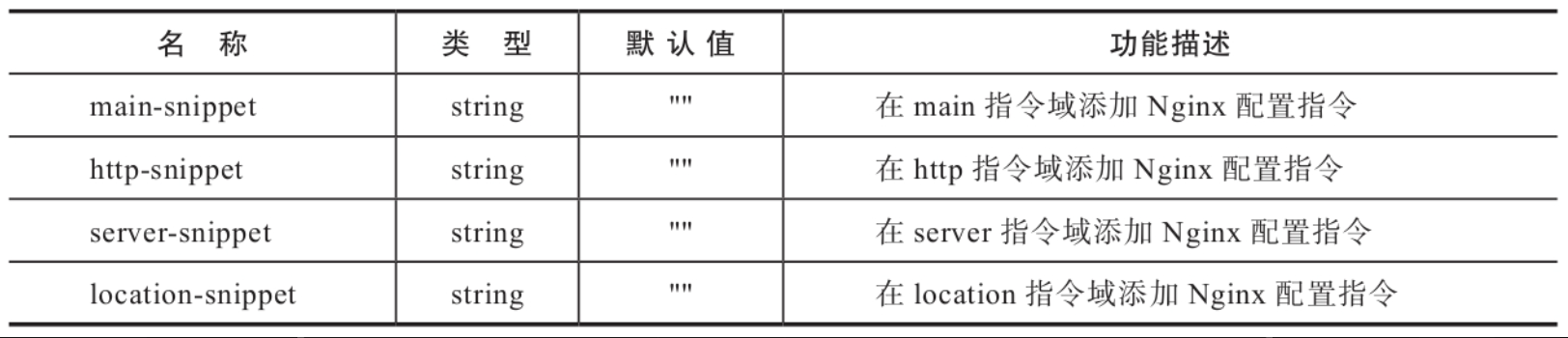

用以提供向Nginx配置中添加Nginx原生配置指令，功能说明如表所示。

配置样例如下：

bash 复制代码

echo '
apiVersion: v1
kind: ConfigMap
data:
    http-snippet: |
        ancient_browser "UCWEB";
        ancient_browser_value oldweb;
        server {
            listen 8080;
            if ($ancient_browser) {
                rewrite ^ /${ancient_browser}.html; # 重定向到oldweb.html
            }
        }
metadata:
    name: nginx-ingress-controller
    namespace: nginx-ingress
' | kubectl create -f -

(2)通用配置

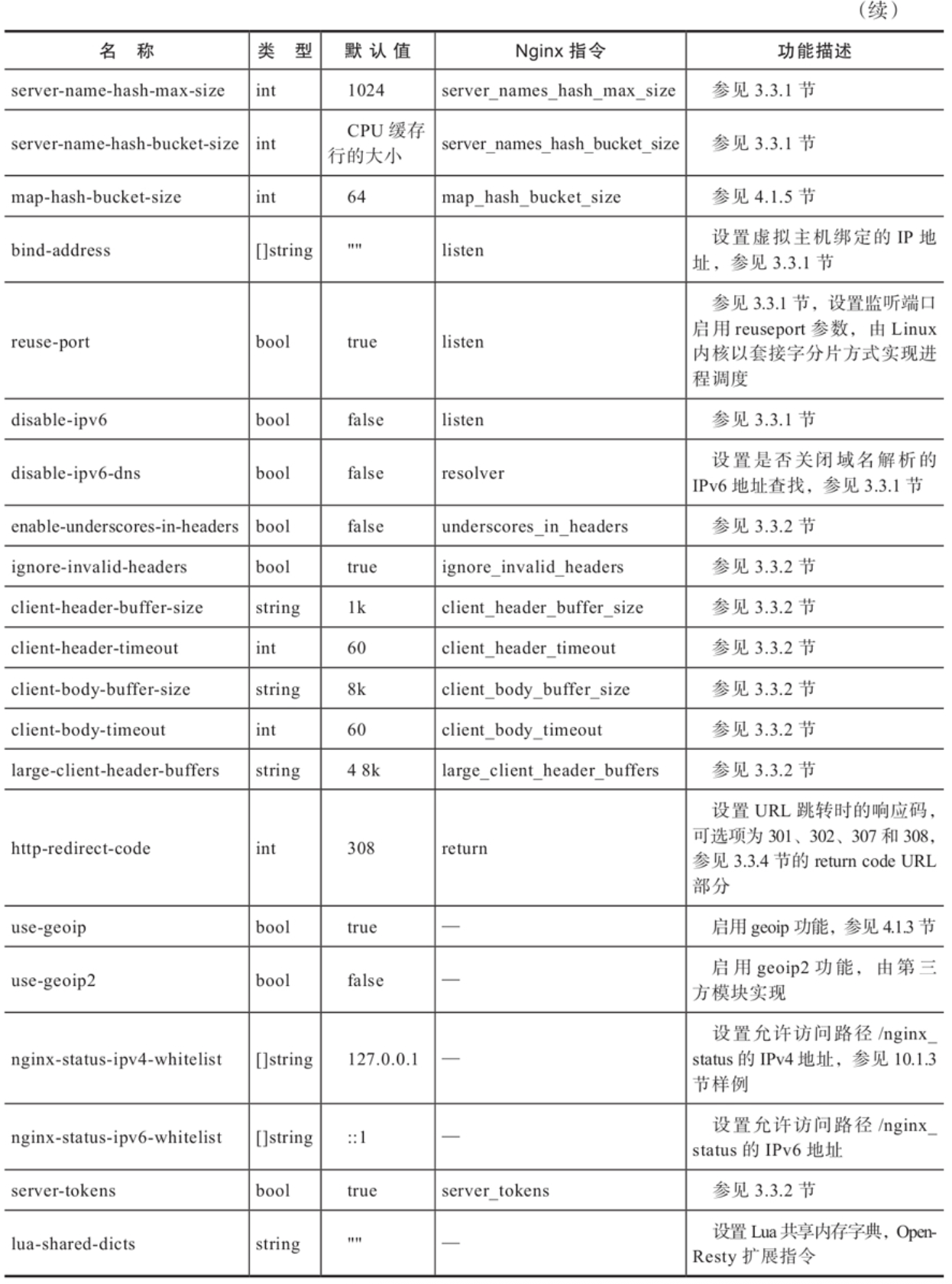

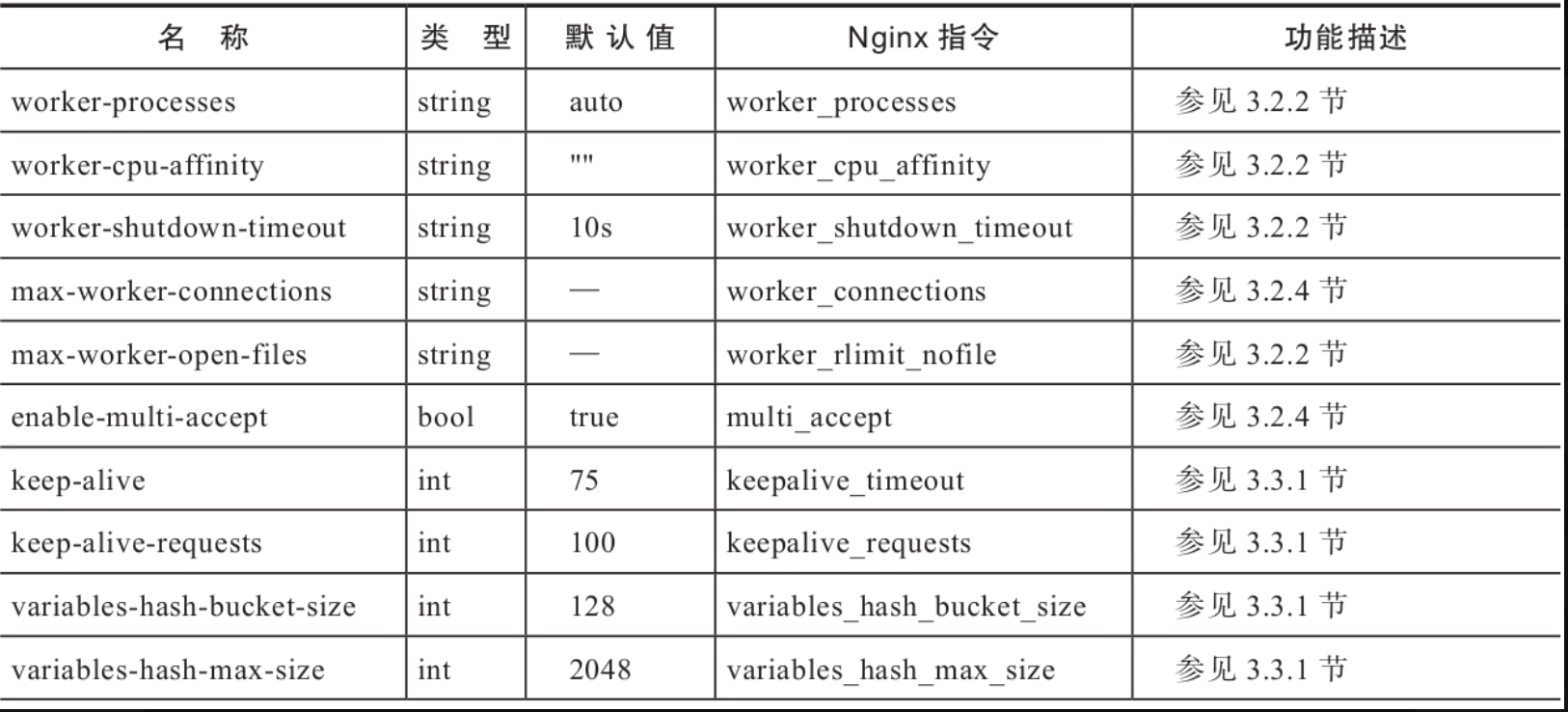

提供Nginx核心配置相关配置指令的配置，功能说明如表所示。

配置样例如下：

bash 复制代码

cat>test.yaml<<EOF
apiVersion: v1
kind: ConfigMap
data:
    keep-alive:   "60"
    disable-ipv6: "true"
metadata:
    name: nginx-ingress-controller
    namespace: nginx-ingress
EOF

kubectl create -f test.yaml

(3)响应数据配置

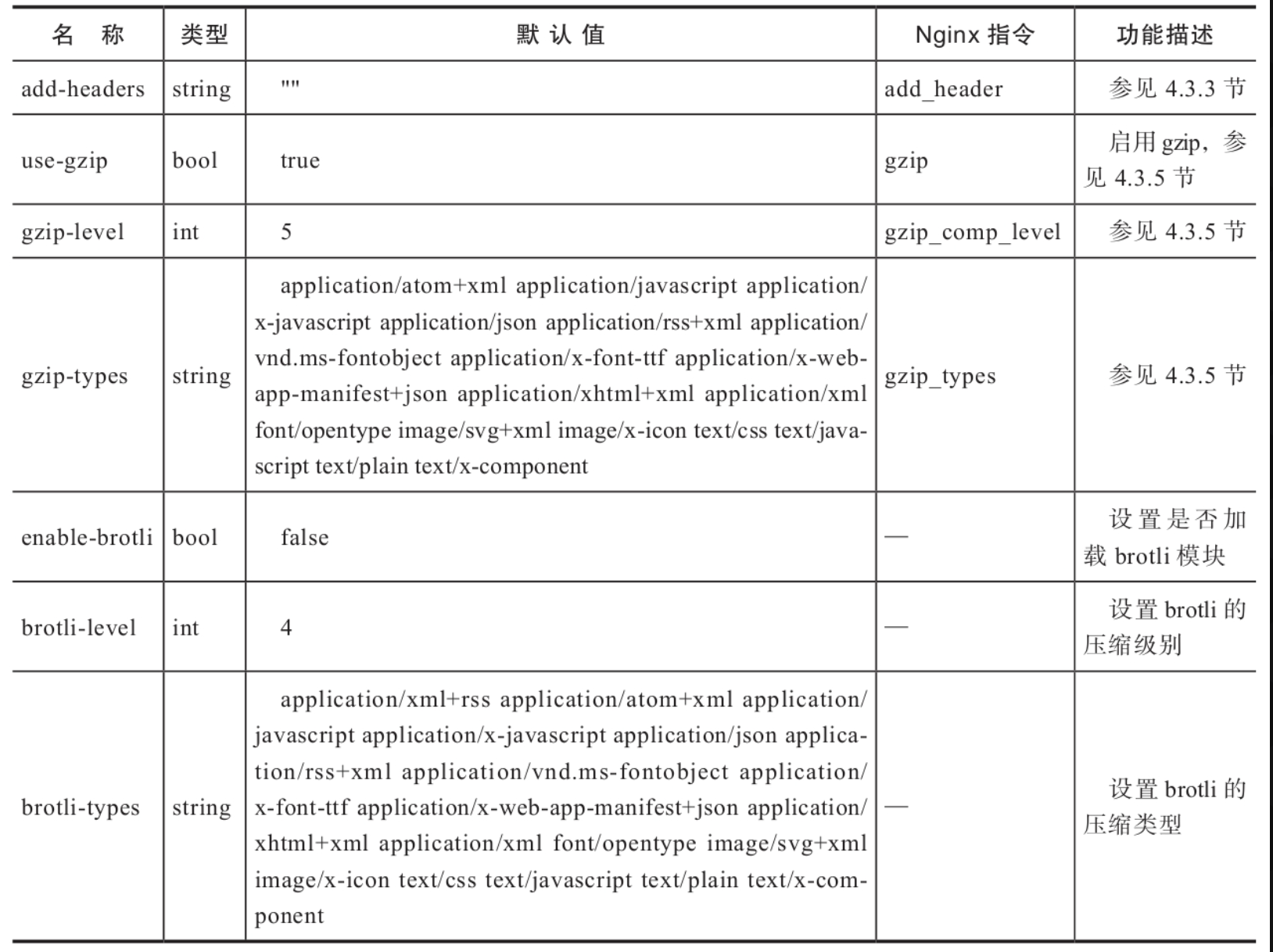

提供响应信息头修改及响应数据压缩相关功能的配置，功能说明如表所示。

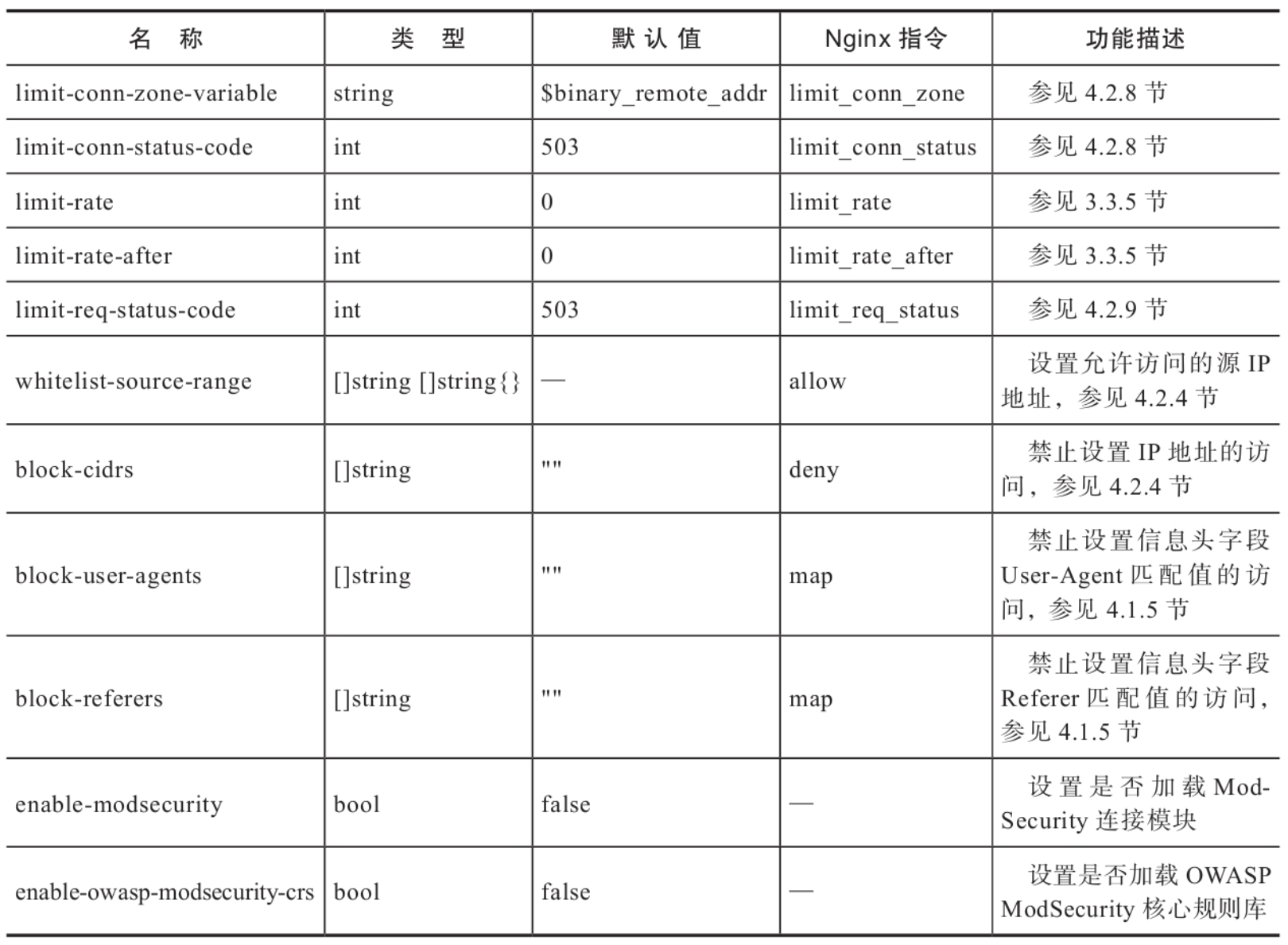

(4)访问控制

提供限制连接数、访问速度、访问连接及防火墙的配置，功能说明如表所示。

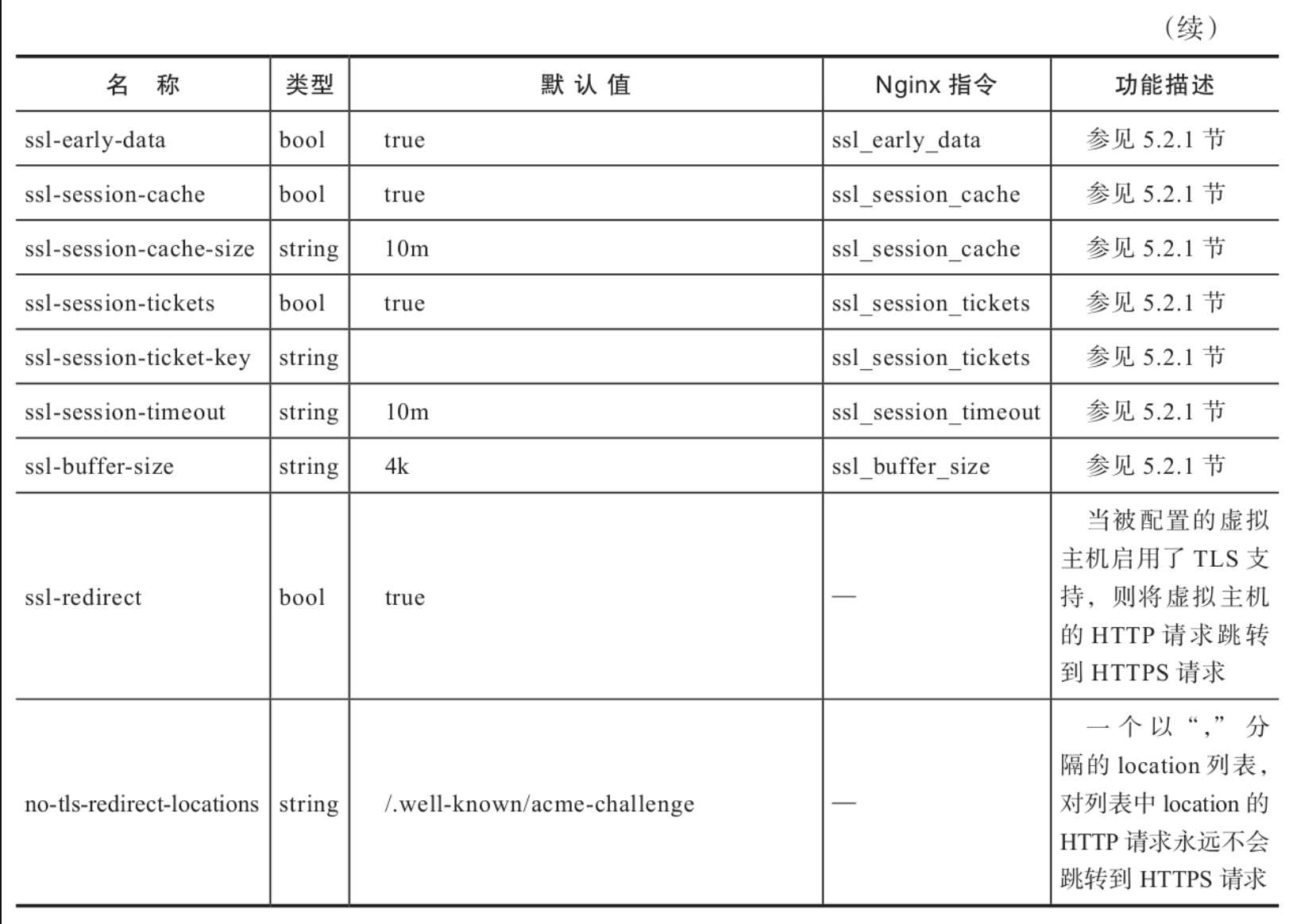

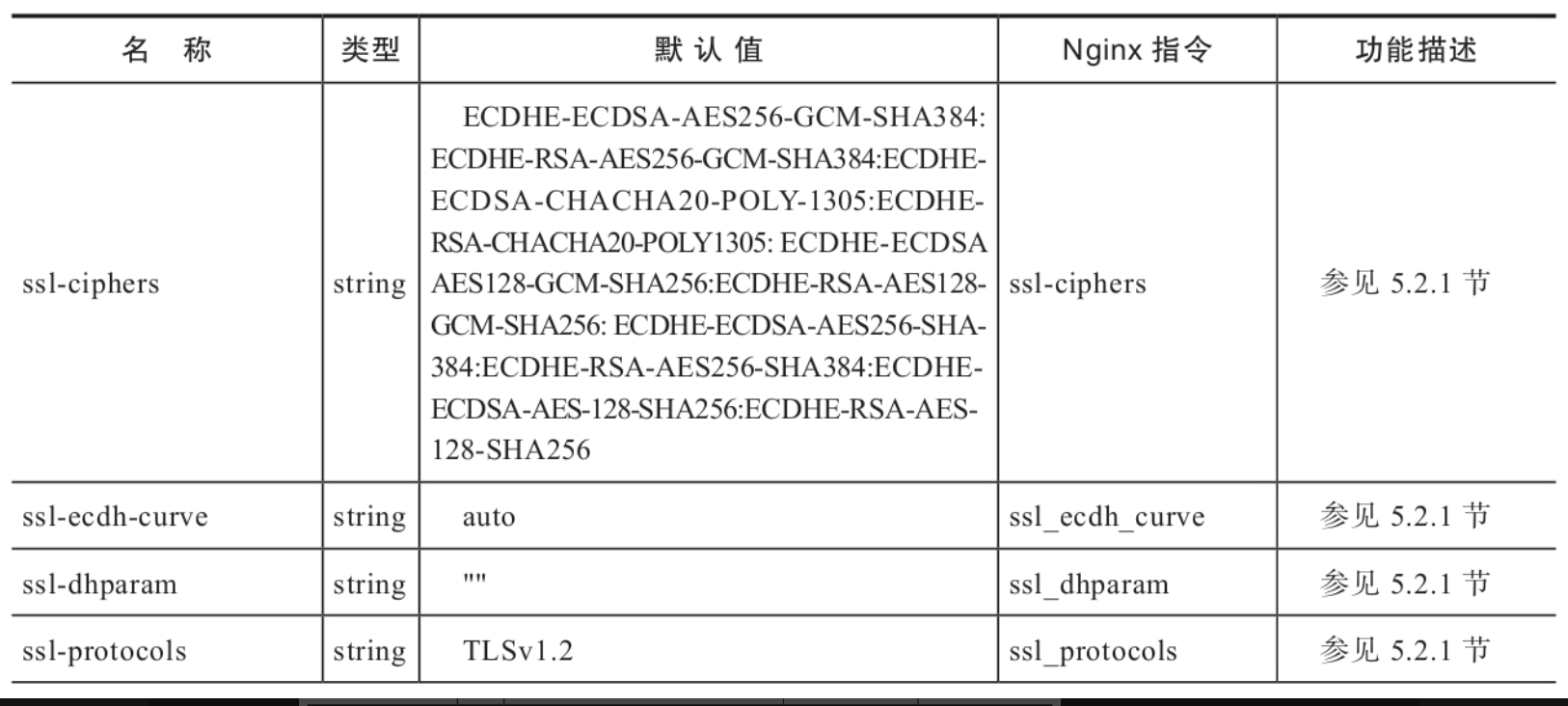

(5)HTTPS配置

提供与HTTPS相关的配置，功能说明如表所示。
(6)HSTS配置

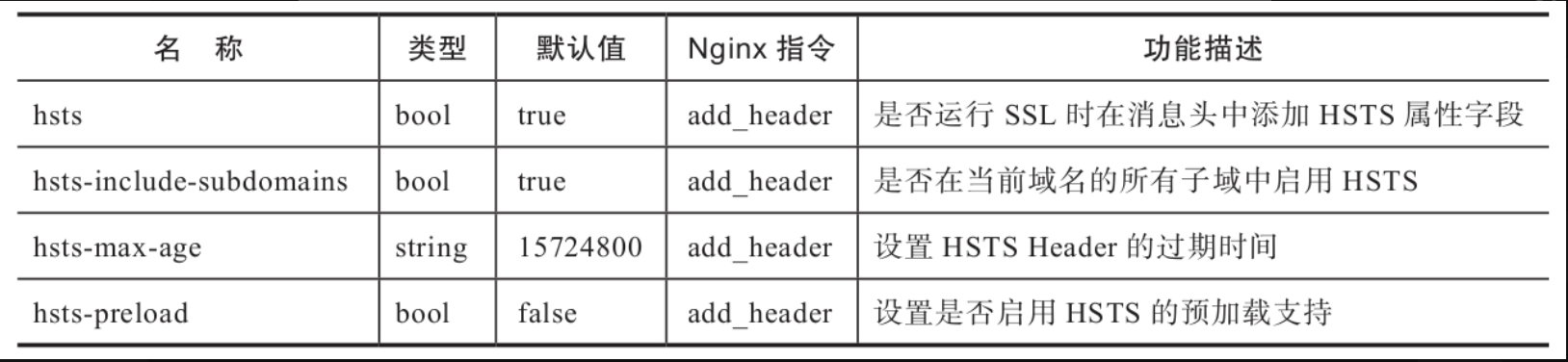

HSTS(HTTP Strict Transport Security)是一种新的Web安全协议，HSTS配置启用后，将强制客户端使用HTTPS协议与服务器建立连接，配置映射提供的HSTS功能配置功能说明如表所示。
(7)认证转发配置

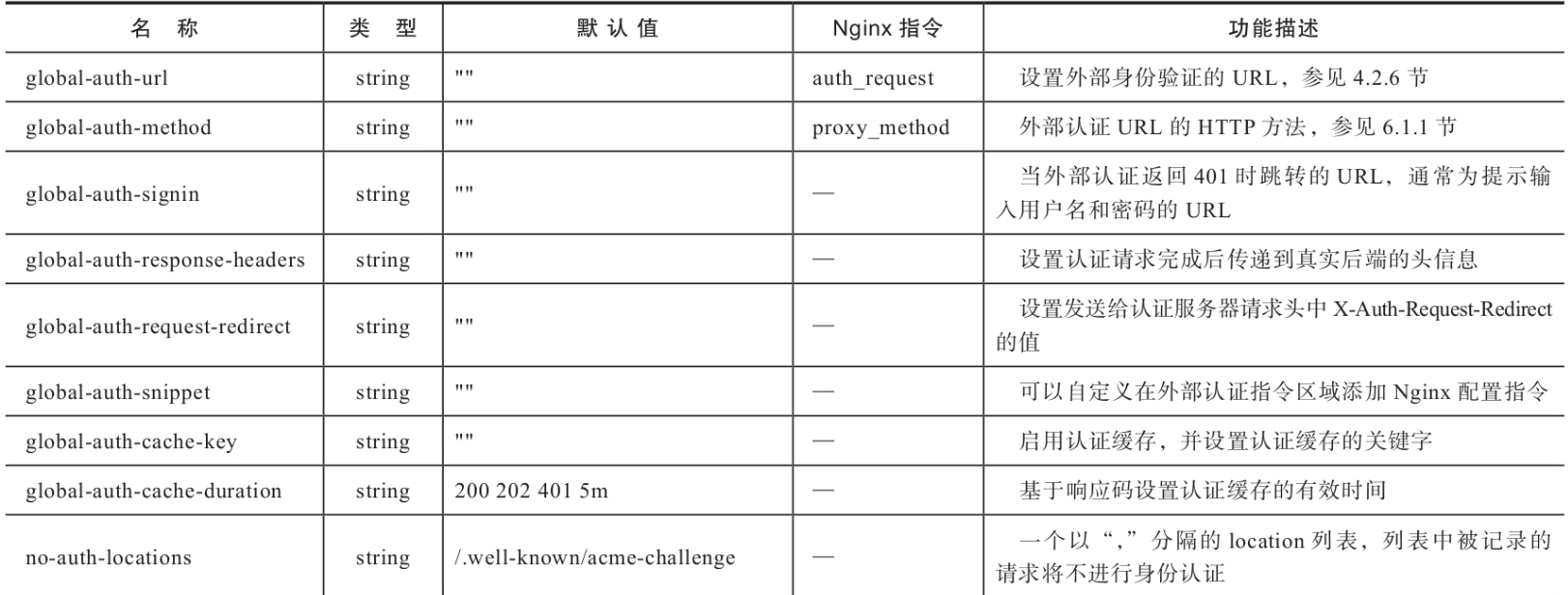

提供认证转发功能的全局配置，功能说明如表所示。
(8)代理配置

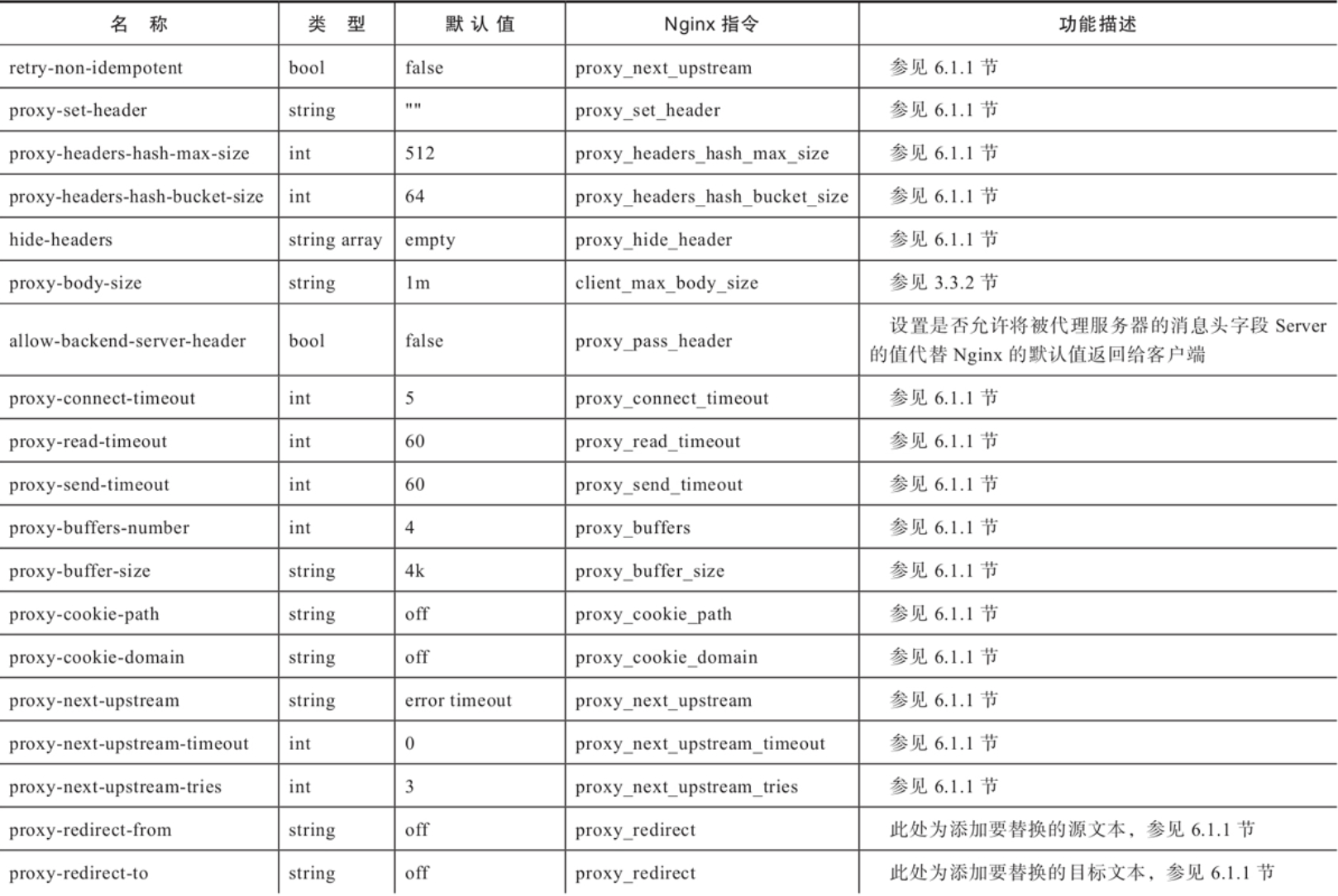

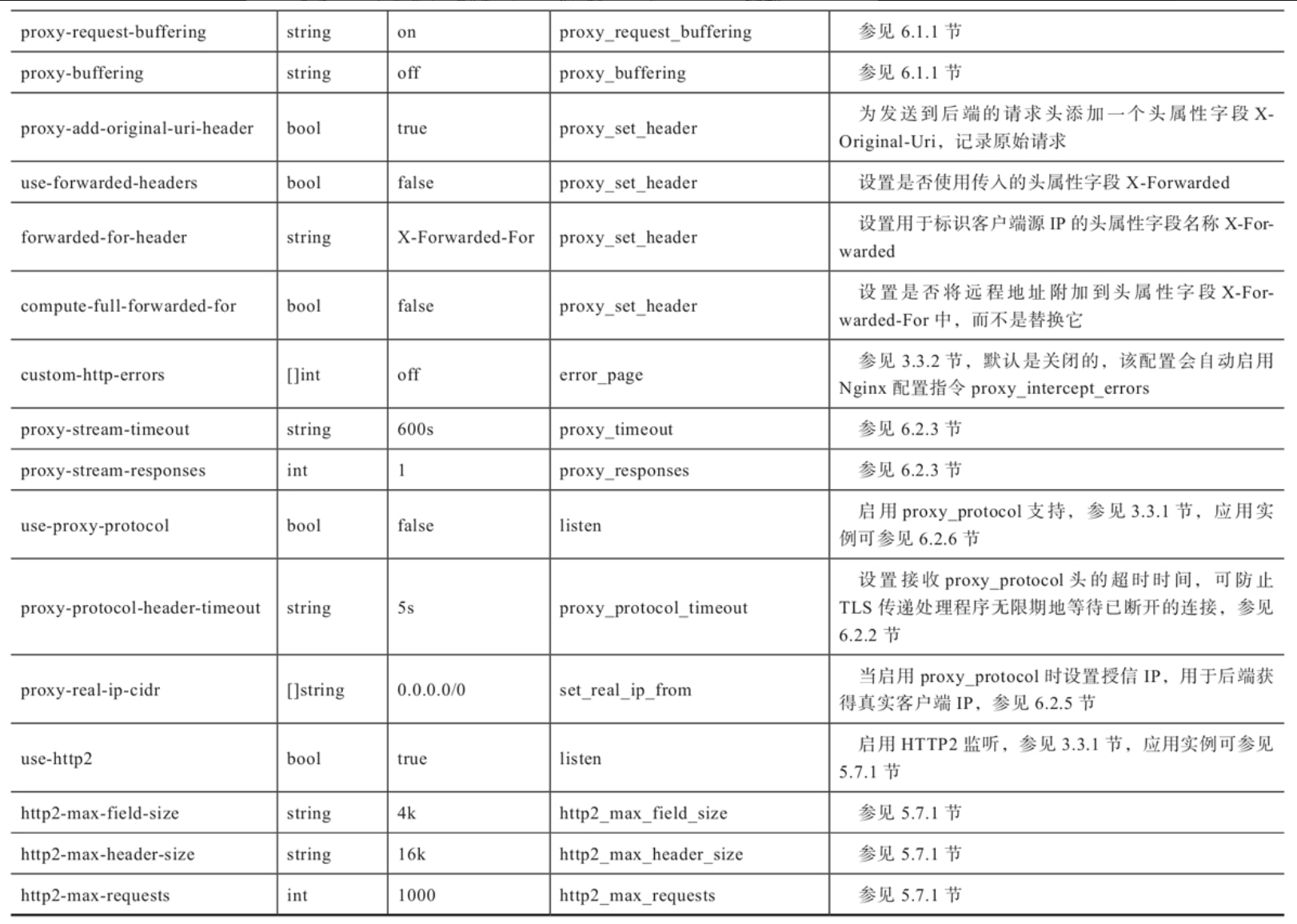

设置Nginx的代理功能配置，相关配置说明如表所示。
(9)负载均衡配置

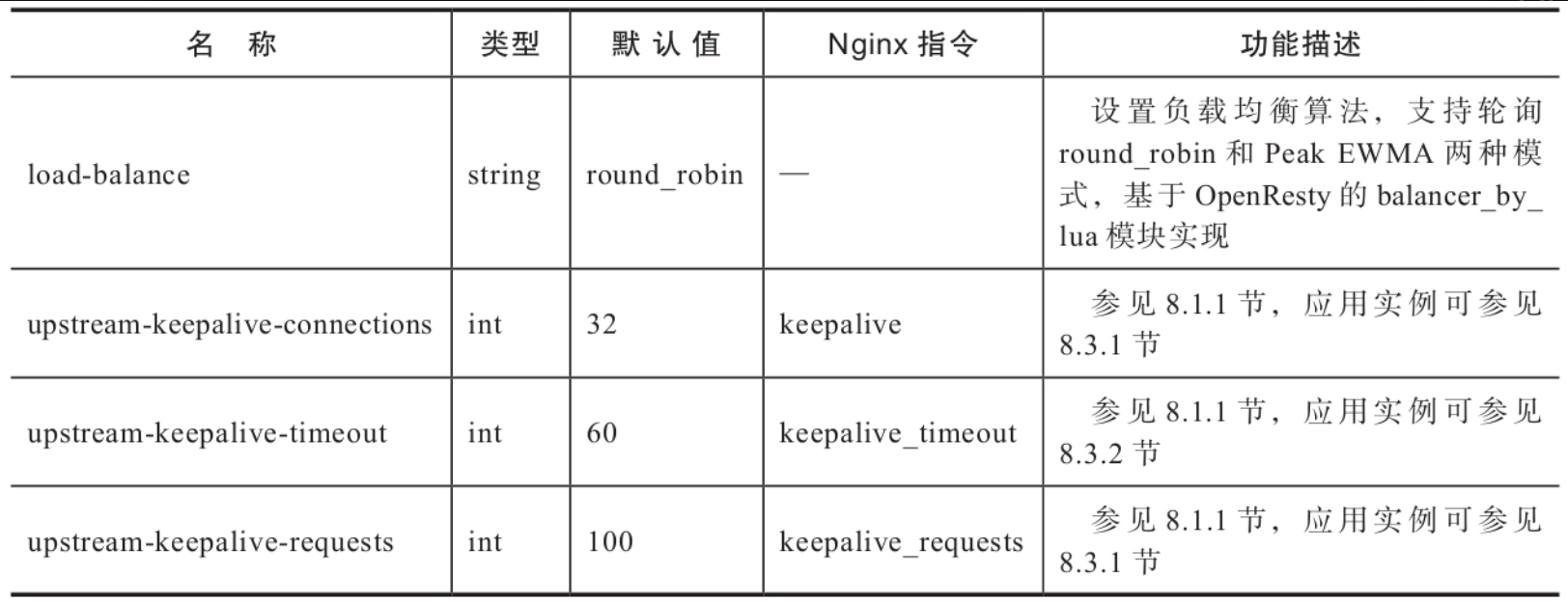

Nginx Ingress为方便上游服务器组的动态管理，其基于Lua实现了轮询调度及峰值指数加权移动平均(PeakExponentially Weighted Moving-Average, Peak EWMA)负载均衡算法。配置映射的配置为全局负载均衡的配置，详见本章的注解负载均衡说明。配置映射还提供了被代理服务器长连接的配置支持，配置说明如表所示。

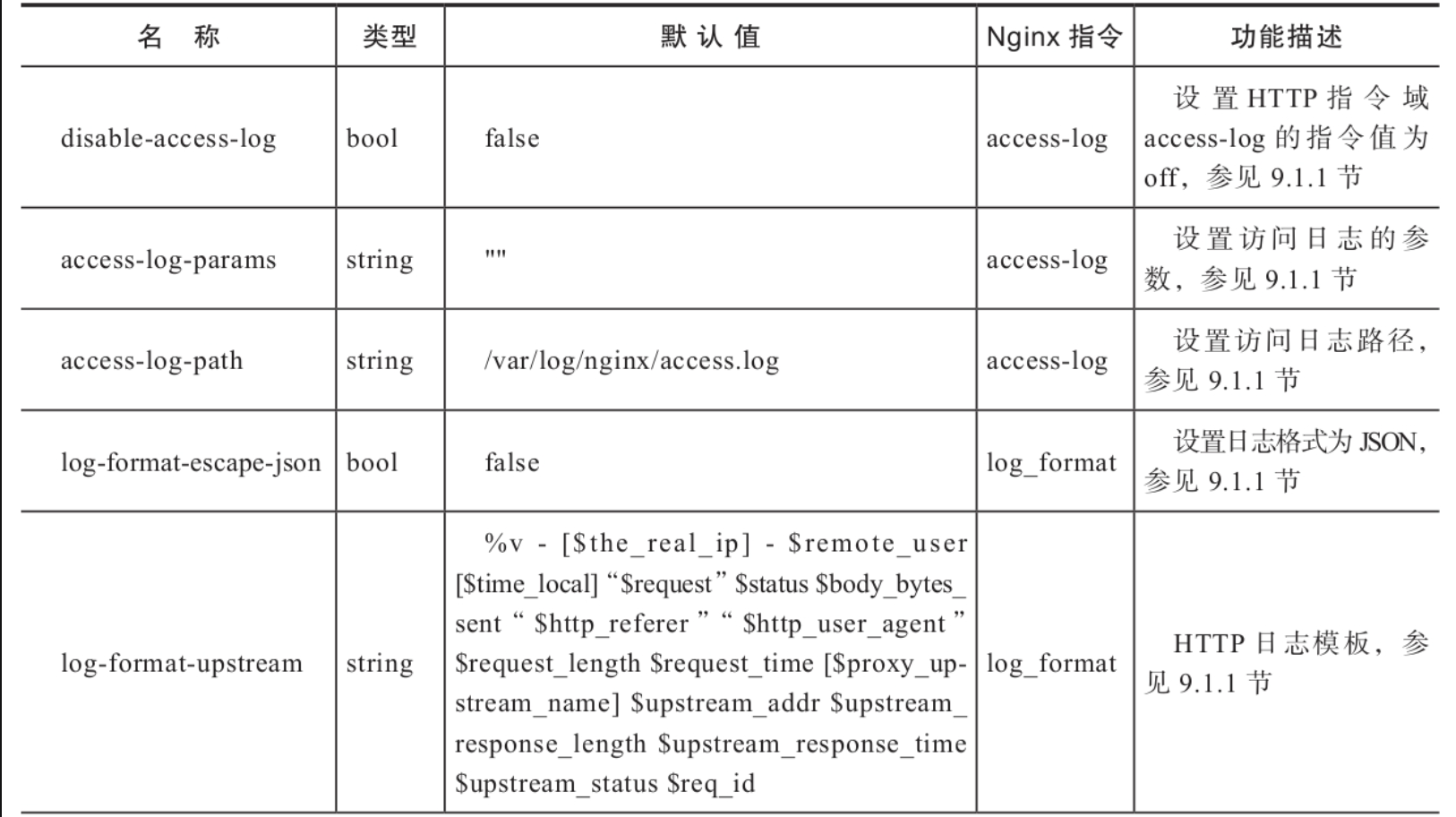

** (10)日志配置**

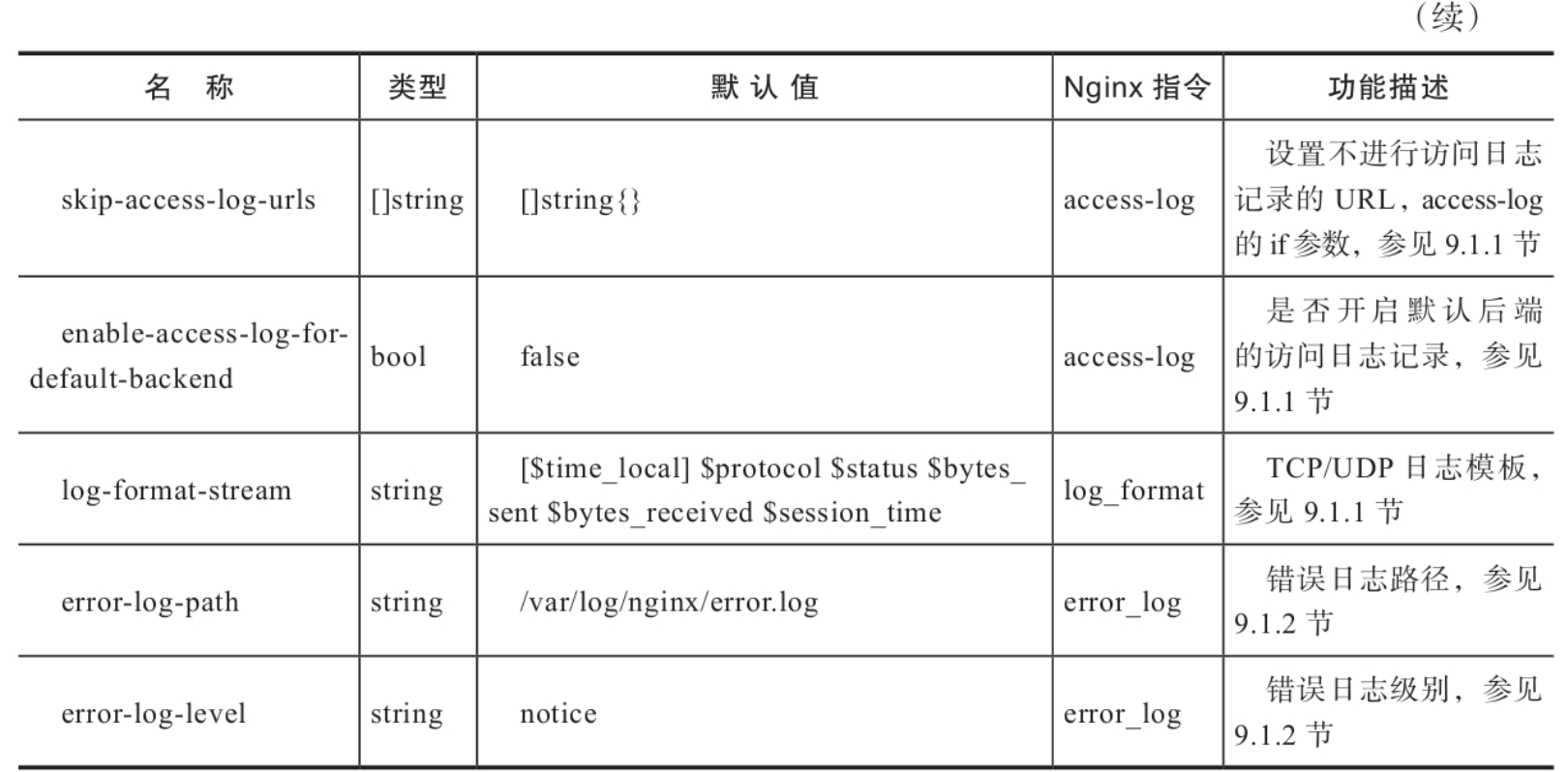

设置Nginx的日志功能配置，相关配置说明如表所示。
(11)分布式跟踪配置

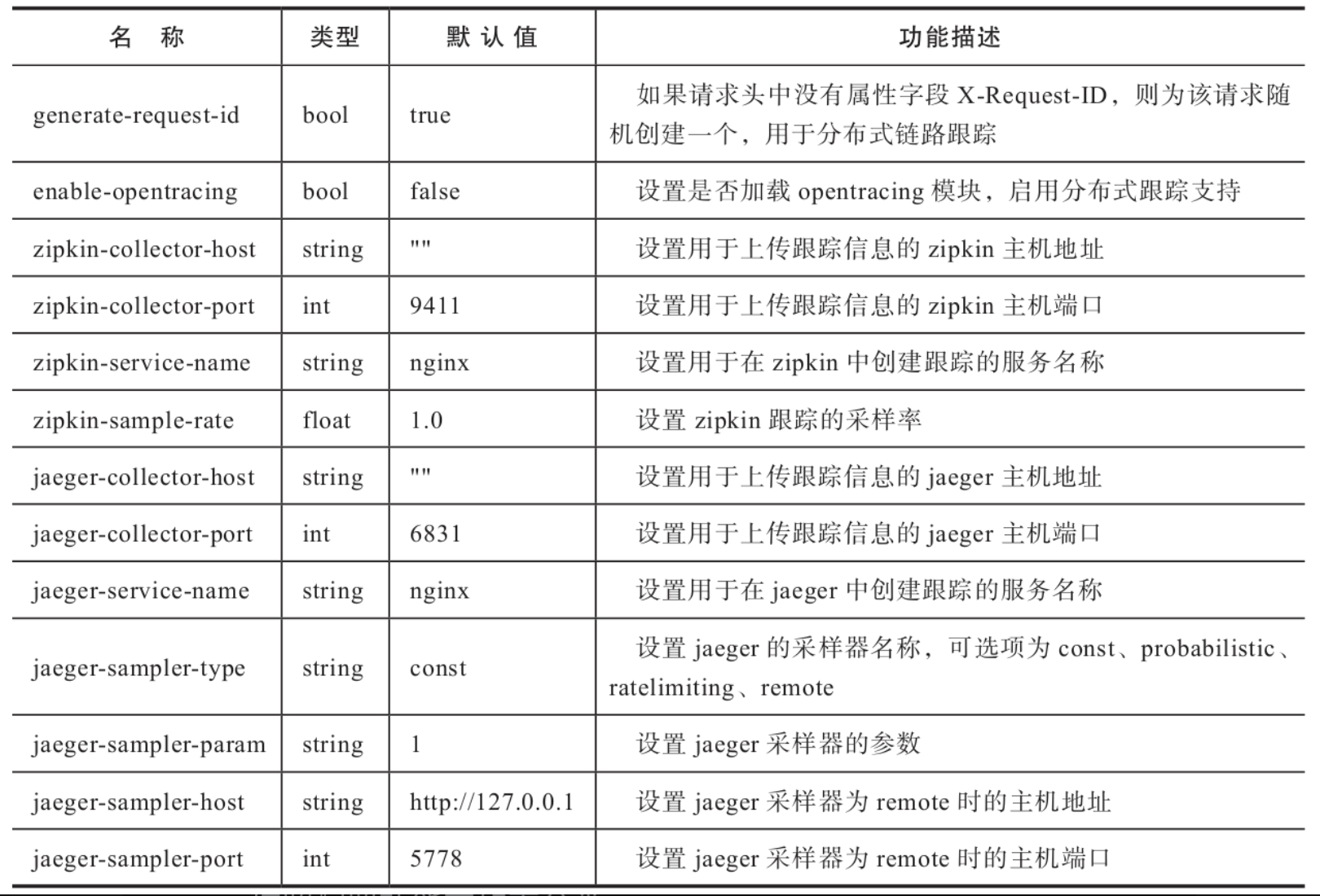

设置分布式跟踪功能的配置，配置键及功能描述如表所示。

3.2、注解Annotations

Nginx Ingress注解使用在Ingress资源实例中，用以设置当前Ingress资源实例中Nginx虚拟主机的相关配置，对应配置的是Nginx当前虚拟主机的server指令域内容。在与Nginx Ingress配置映射具有相同功能配置时，将按照所在指令域层级遵循Nginx配置规则覆盖。Nginx Ingress注解按照配置功能有如下分类。

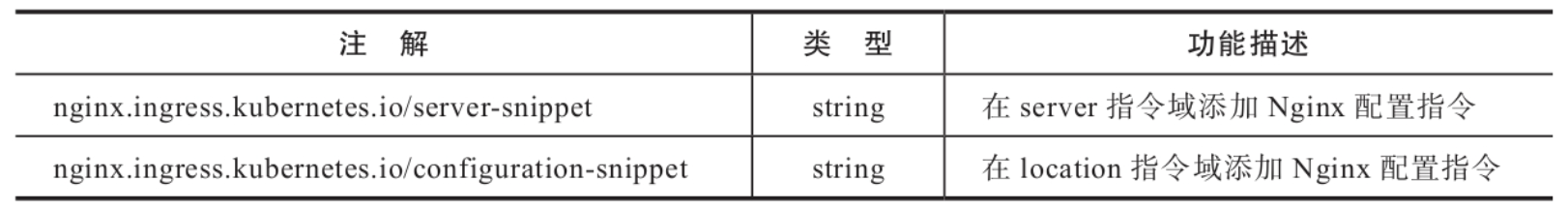

(1)Nginx原生配置指令

支持在注解中添加Nginx原生配置指令。配置说明如表所示。

配置样例如下：

bash 复制代码

apiVersion: extensions/v1beta1
kind: Ingress
metadata:
    name: web-nginxbar-org
    annotations:
        nginx.ingress.kubernetes.io/server-snippet: |
            location / {
                return 302 /coffee;
            }
spec:
    rules:
    - host: web.nginxbar.org
      http:
            paths:
            - path: /tea
              backend:
                  serviceName: tea-svc
                  servicePort: 80
            - path: /coffee
            backend:
                serviceName: coffee-svc
                servicePort: 80

(2)通用配置

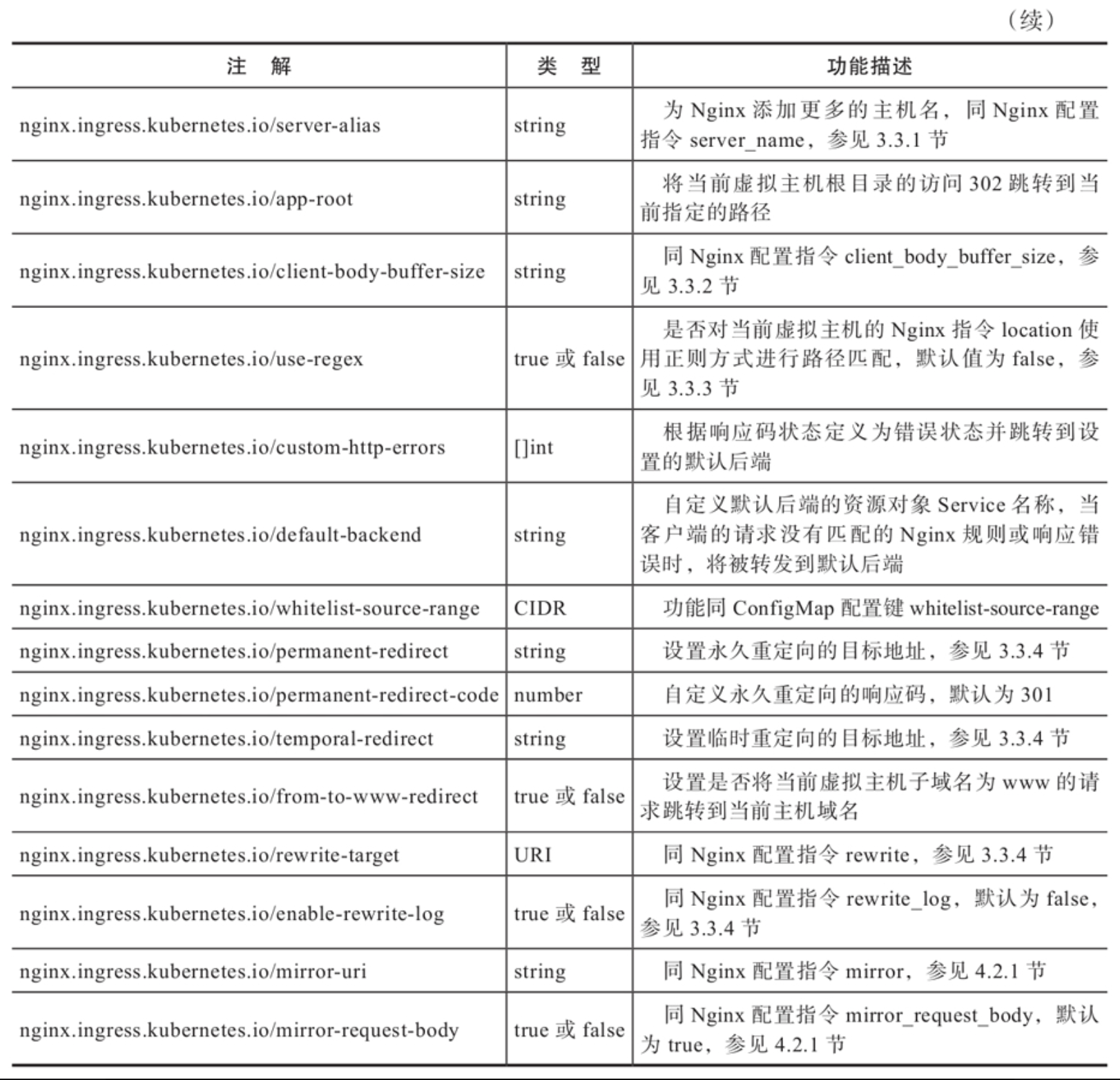

Nginx虚拟主机中的通用配置。通用配置说明如表所示。

配置样例如下：

bash 复制代码

apiVersion: extensions/v1beta1
kind: Ingress
metadata:
    name: web-nginxbar-org
    namespace: default
    annotations:
        nginx.ingress.kubernetes.io/rewrite-target: /tea/$1
        nginx.ingress.kubernetes.io/enable-rewrite-log: "true"
spec:
    rules:
    - host: web.nginxbar.org   # 此service的访问域名
      http:
        paths:
        - backend:
            serviceName: nginx-web
            servicePort: 8080
        path: /coffee/(.+)

(3)访问控制

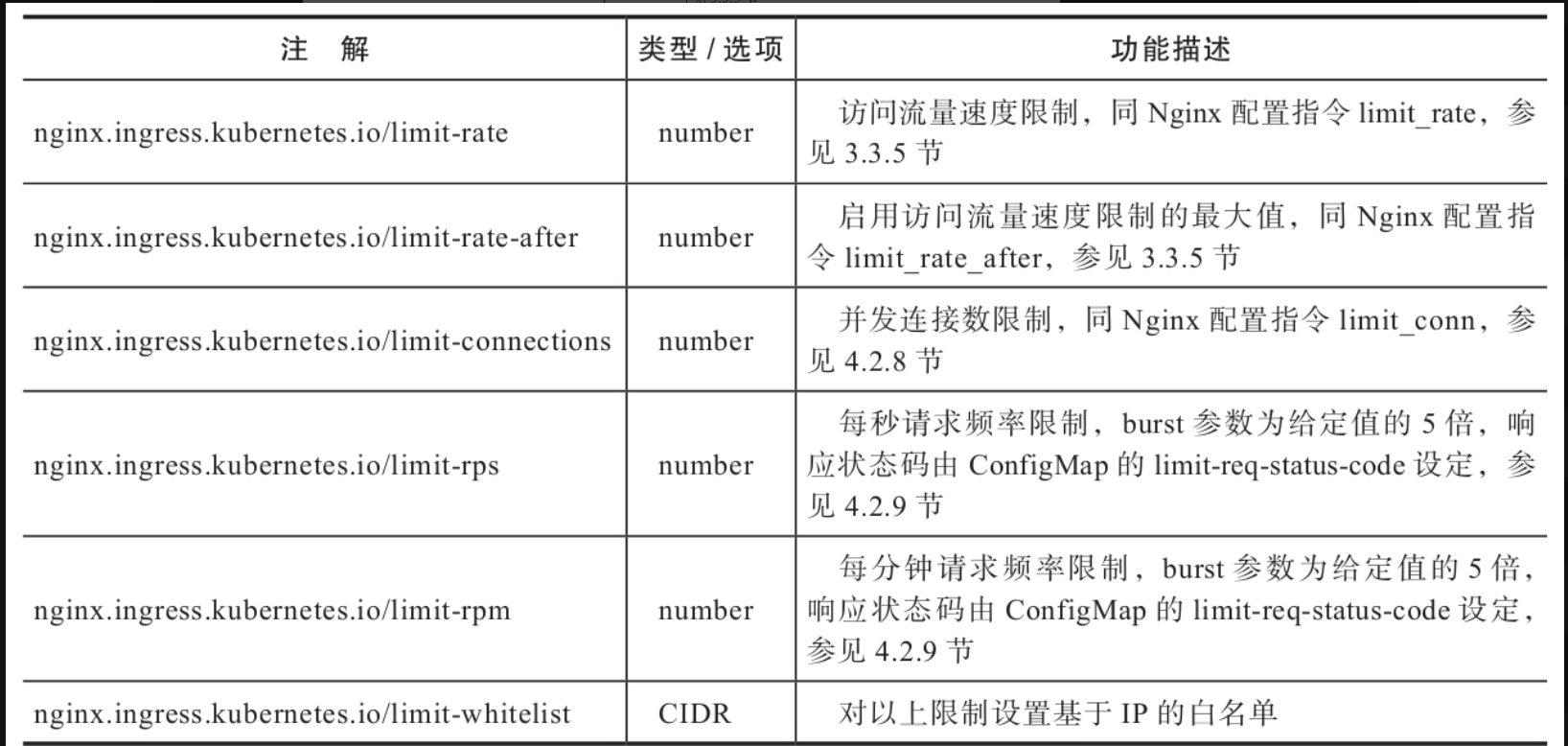

用以设置基于流量、请求连接数、请求频率的访问控制。访问控制配置说明如表所示。

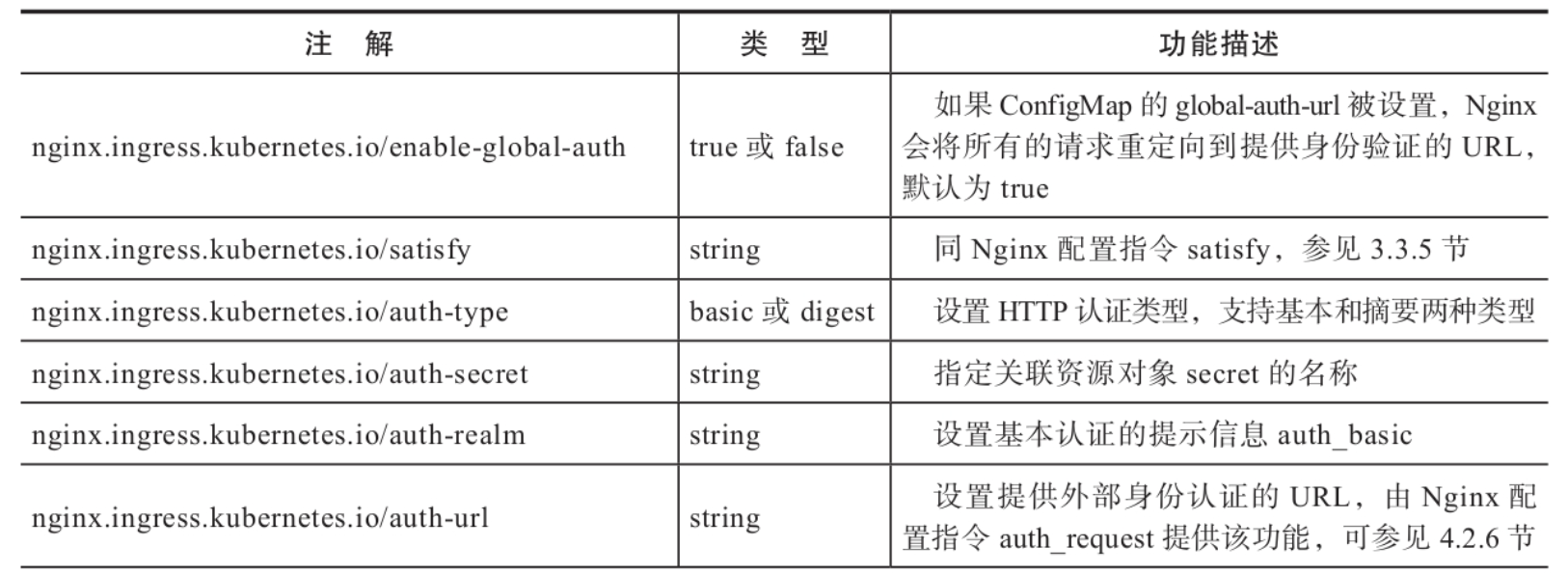

(4)认证管理

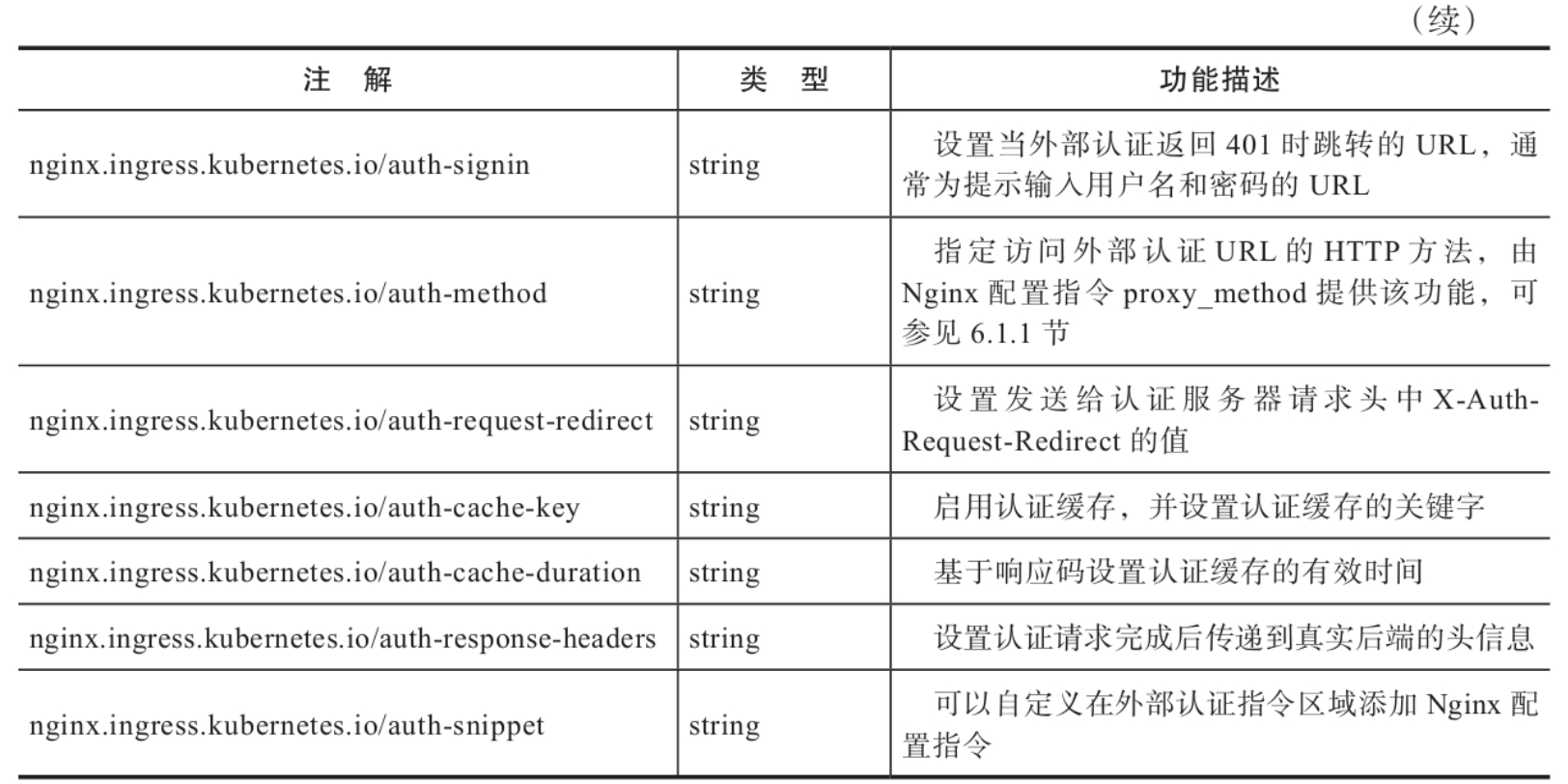

Nginx Ingress提供了基本认证、摘要认证和外部认证3种方式，为被代理服务器提供认证支持。认证管理配置说明如表所示。

基本认证配置如下：

bash 复制代码

# 创建基本认证用户名nginxbar、密码123456，输出文件名必须是auth
htpasswd -bc auth nginxbar 123456

# 创建资源对象secret保存账号和密码
kubectl create secret generic basic-auth --from-file=auth

# 查看创建的basic-auth
kubectl get secret basic-auth -o yaml

# 创建基本认证的Ingress实例
cat>auth-nginxbar-org.yaml<<EOF
apiVersion: extensions/v1beta1
kind: Ingress
metadata:
    name: auth-nginxbar-org
    namespace: default
    annotations:
        # 设置认证类型
        nginx.ingress.kubernetes.io/auth-type: basic
        # 关联账号和密码
        nginx.ingress.kubernetes.io/auth-secret: basic-auth
        # 显示认证提示信息
        nginx.ingress.kubernetes.io/auth-realm: 'Authentication Required for web.nginxbar.org'
spec:
    rules:
    - host: auth.nginxbar.org   # 此service的访问域名
      http:
          paths:
          - backend:
              serviceName: nginx-web
              servicePort: 8080
EOF

kubectl create -f auth-nginxbar-org.yaml

认证转发配置样例如下：

bash 复制代码

apiVersion: extensions/v1beta1
kind: Ingress
metadata:
    name: auth-nginxbar-org
    namespace: default
    annotations:
        nginx.ingress.kubernetes.io/auth-url: "http://$host/auth2"
        nginx.ingress.kubernetes.io/auth-signin: "http://$host/auth/start"
        nginx.ingress.kubernetes.io/auth-method: "POST"
        nginx.ingress.kubernetes.io/auth-cache-key: "foo",
        nginx.ingress.kubernetes.io/auth-cache-duration": "200 202 401 30m"
        nginx.ingress.kubernetes.io/auth-snippet: |
            proxy_set_header Foo-Header 42;
spec:
    rules:
    - host: auth.nginxbar.org   # 此service的访问域名
      http:
        paths:
        - backend:
            serviceName: nginx-web
            servicePort: 8080

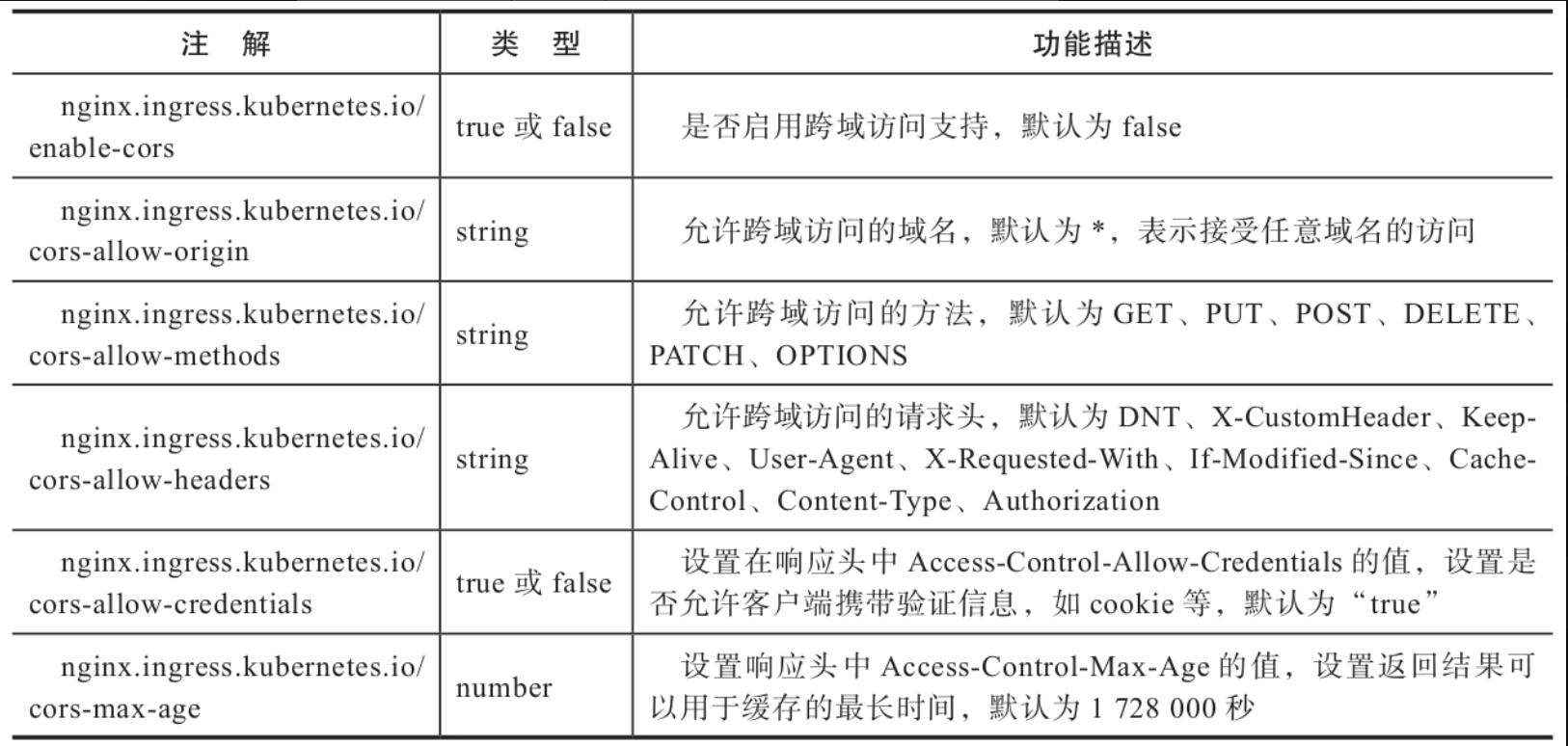

(5)跨域访问

跨域访问功能配置说明如表所示。

配置样例如下：

bash 复制代码

apiVersion: extensions/v1beta1
kind: Ingress
metadata:
    name: web-nginxbar-org
    namespace: default
    annotations:
        nginx.ingress.kubernetes.io/cors-allow-headers: >-
            DNT,X-CustomHeader,Keep-Alive,User-Agent,X-Requested-With,
            If-Modified-Since,Cache-Control,Content-Type,Authorization
        nginx.ingress.kubernetes.io/cors-allow-methods: 'PUT, GET, POST, OPTIONS'
        nginx.ingress.kubernetes.io/cors-allow-origin: '*'
        nginx.ingress.kubernetes.io/enable-cors: "true"
        nginx.ingress.kubernetes.io/cors-max-age: 600
spec:
    rules:
    - host: web.nginxbar.org
      http:
        paths:
        - backend:
            serviceName: nginx-web
            servicePort: 8080
          path: /

(6)代理配置

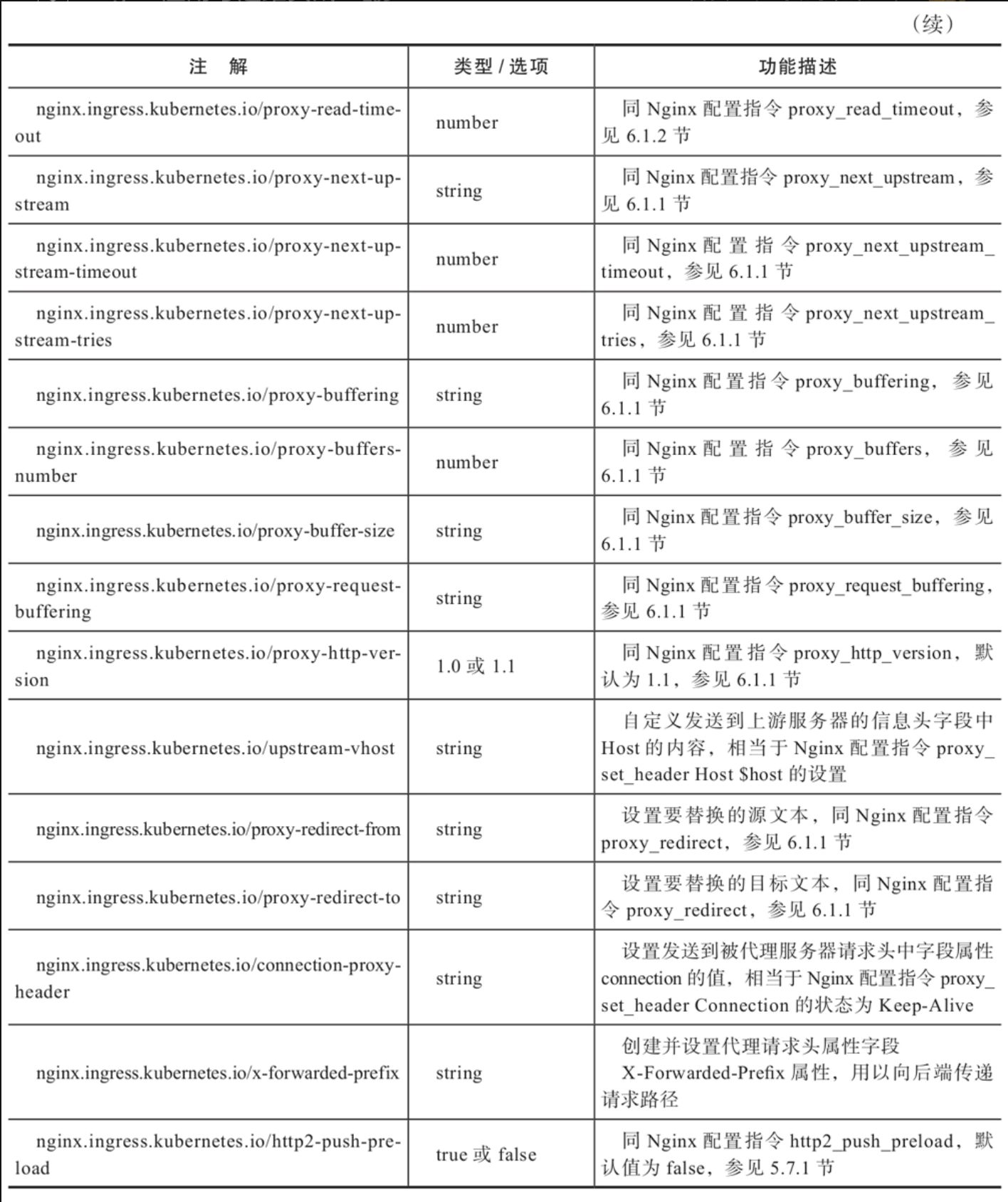

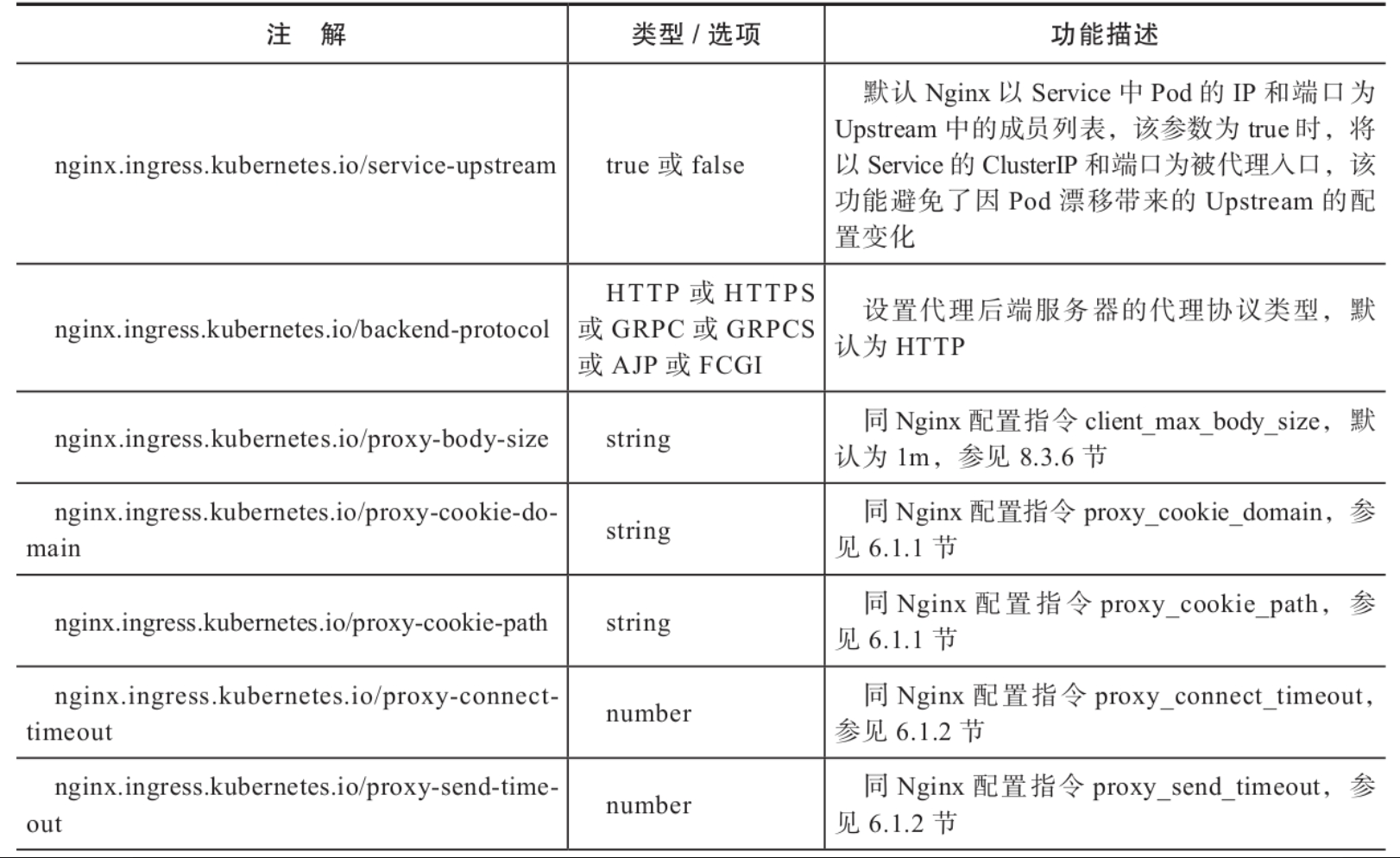

Nginx代理相关功能配置说明如表所示。
(7)负载均衡

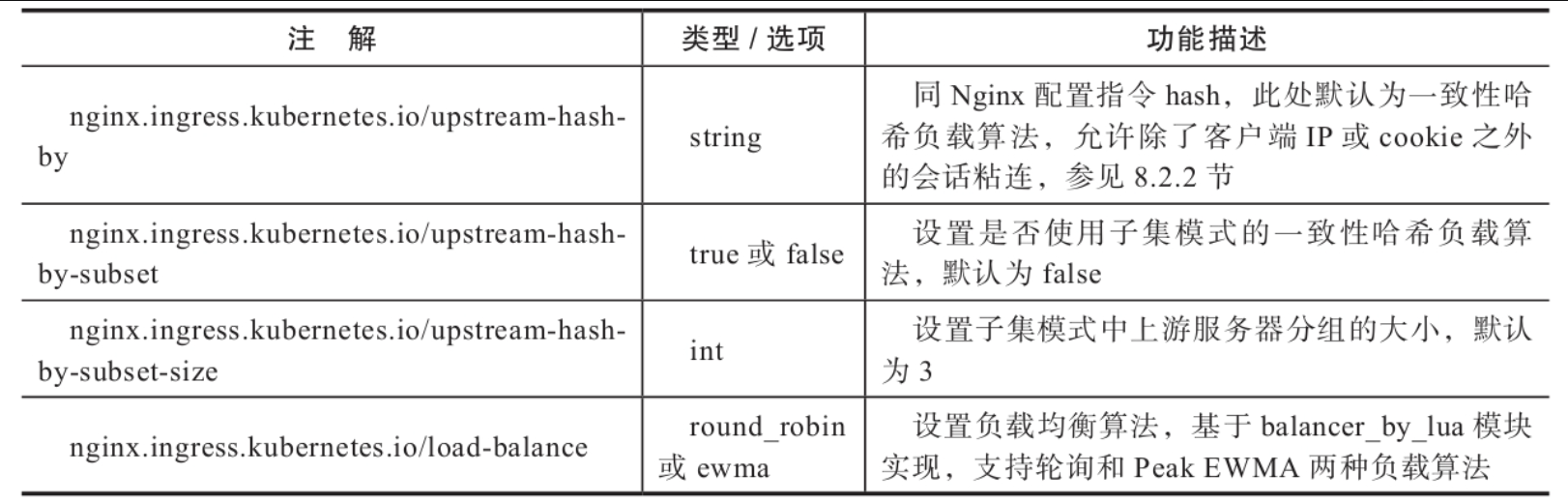

为方便上游服务器组的动态管理，Nginx Ingress基于Lua实现了一致性哈希、基于子集的一致性哈希、轮询调度及峰值指数加权移动平均(Peak Exponentially WeightedMoving-Average, Peak EWMA)负载均衡算法。负载均衡配置说明如表所示。
- 子集模式的一致性哈希负载算法是将上游服务器组中的被代理服务器分成固定数量的分组，然后把每个分组当作一致性哈希计算的虚拟节点。默认一致性哈希是按照每个被代理服务器为虚拟节点进行计算的。
- Peak EWMA负载均衡算法，是对每个Pod请求的往返延时(Round-Trip Time, RTT)计算移动平均值，并用该Pod的未完成请求数对这个平均值加权计算，计算值最小的Pod端点将被分配新的请求。

(8)会话保持配置

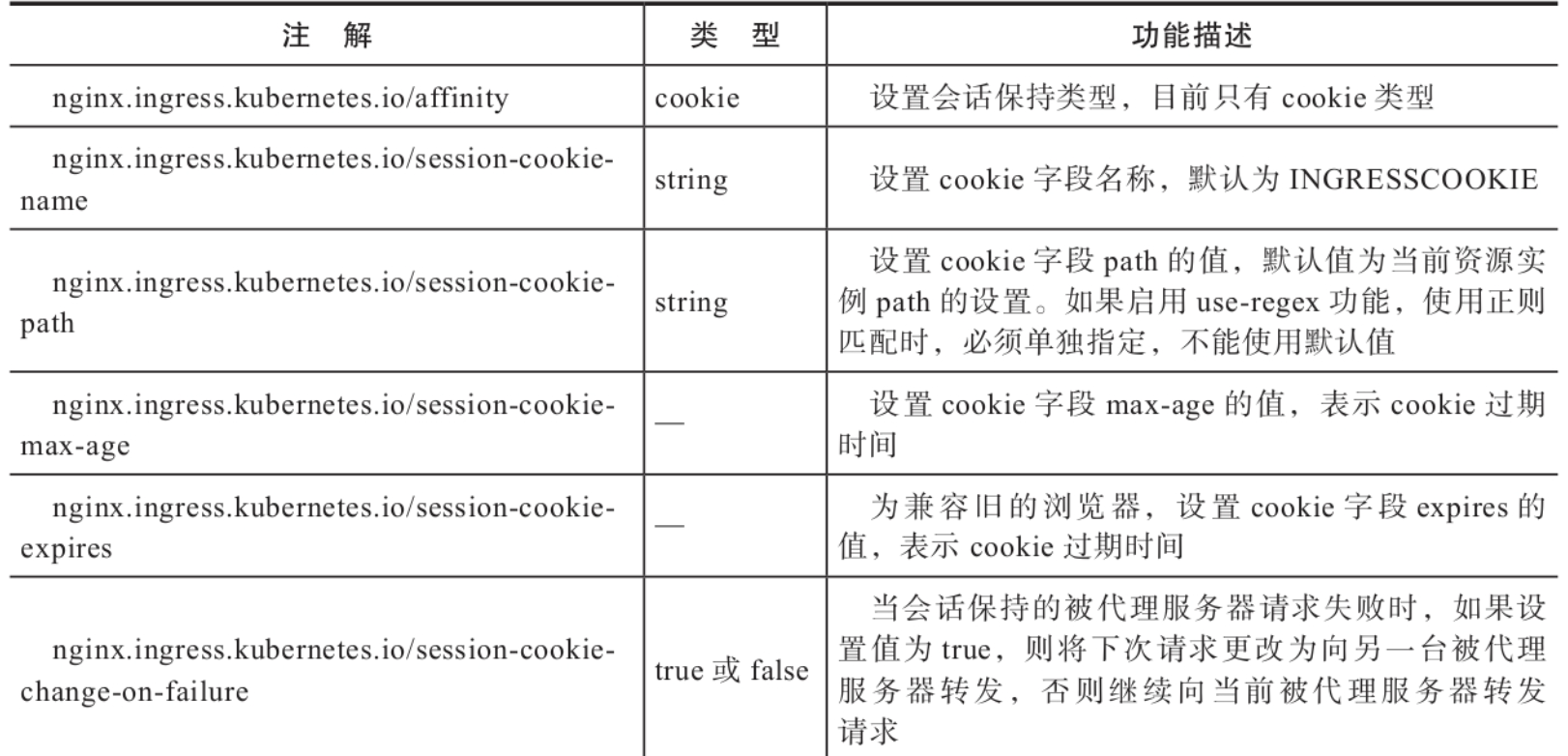

设置基于cookie的会话亲缘关系，也就是会话保持功能。启用基于cookie的会话保持功能时，可以使同一客户端的请求始终转发给同一后端服务器。Nginx Ingress对启用会话保持功能的Service集群使用一致性哈希负载算法，即使后端Pod数量变化，也不会对会话保持功能产生太大的影响。会话保持配置说明如表所示。

配置样例如下：

bash 复制代码

apiVersion: extensions/v1beta1
kind: Ingress
metadata:
    name: web-nginxbar-org
    annotations:
        nginx.ingress.kubernetes.io/affinity: "cookie"
        nginx.ingress.kubernetes.io/session-cookie-name: "route"
        nginx.ingress.kubernetes.io/session-cookie-expires: "172800"
        nginx.ingress.kubernetes.io/session-cookie-max-age: "172800"

spec:
    rules:
    - host: web.nginxbar.org
      http:
        paths:
        - backend:
            serviceName: nginx-web
            servicePort: 8080
        path: /

(9)HTTPS配置

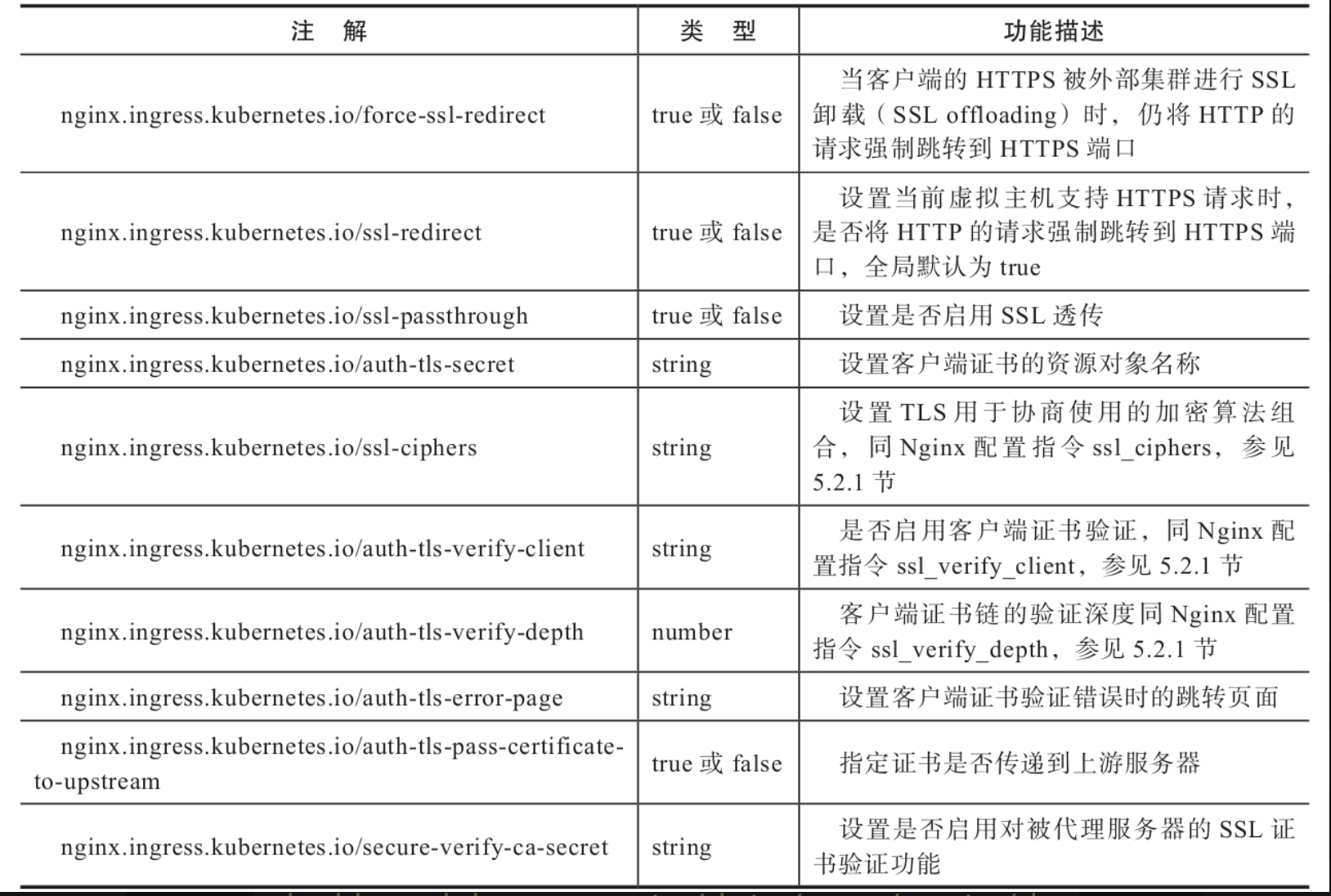

HTTPS功能的配置说明如表所示。

HTTPS配置样例如下：

bash 复制代码

# 创建TLS证书
openssl req -x509 -nodes -days 365 -newkey rsa:2048 -keyout /data/apps/certs/dashboard.key -out /data/apps/certs/dashboard.crt -subj "/CN=dashboard.nginxbar.org/O=dashboard.nginxbar.org"
kubectl -n kube-system  create secret tls ingress-secret --key /data/apps/certs/dashboard.key --cert /data/apps/certs/dashboard.crt

# 创建HTTPS服务
cat>dashboard-ingress.yaml<<EOF
apiVersion: extensions/v1beta1
kind: Ingress
metadata:
    name: dashboard-ingress
    namespace: kube-system
    annotations:
        nginx.ingress.kubernetes.io/ingress.class: nginx
        # 使用HTTPS协议代理后端服务器
        nginx.ingress.kubernetes.io/backend-protocol: "HTTPS"
        # 启用SSL透传
        nginx.ingress.kubernetes.io/ssl-passthrough: "true"
spec:
    tls:
    - hosts:
        - dashboard.nginxbar.org
        secretName: ingress-secret
    rules:
        - host: dashboard.nginxbar.org
          http:
            paths:
            - path: /
              backend:
                serviceName: kubernetes-dashboard
                servicePort: 443
EOF

kubectl create -f dashboard-ingress.yaml

curl -k -H "Host:dashboard.nginxbar.org" https://10.103.196.209

Nginx-ingress在用户没有提供证书的情况下会提供一个内置的默认TLS证书，如果secretName参数没有配置或配置错误，Nginx会使用系统默认的证书，所以配置后仍需检查确认。

HTTPS客户端证书身份认证配置样例如下：

bash 复制代码

# 创建客户端证书资源对象default/ca-secret

apiVersion: extensions/v1beta1
kind: Ingress
metadata:
    annotations:
        # 启用客户端证书验证
        nginx.ingress.kubernetes.io/auth-tls-verify-client: "on"
        # 绑定客户端证书的资源对象名称，是命名空间default的ca-secret
        nginx.ingress.kubernetes.io/auth-tls-secret: "default/ca-secret"
        # 客户端证书链的验证深度为1
        nginx.ingress.kubernetes.io/auth-tls-verify-depth: "1"
        # 设置客户端证书验证错误时的跳转页面
        nginx.ingress.kubernetes.io/auth-tls-error-page: "http://www.mysite.com/error-cert.html"
        # 指定证书传递到上游服务器
        nginx.ingress.kubernetes.io/auth-tls-pass-certificate-to-upstream: "true"
    name: nginx-test
    namespace: default
spec:
    rules:
    - host: mydomain.com
        http:
            paths:
            - backend:
                serviceName: http-svc
                servicePort: 80
            path: /
    tls:
    - hosts:
        - mydomain.com
        secretName: tls-secret

(10)"金丝雀"发布

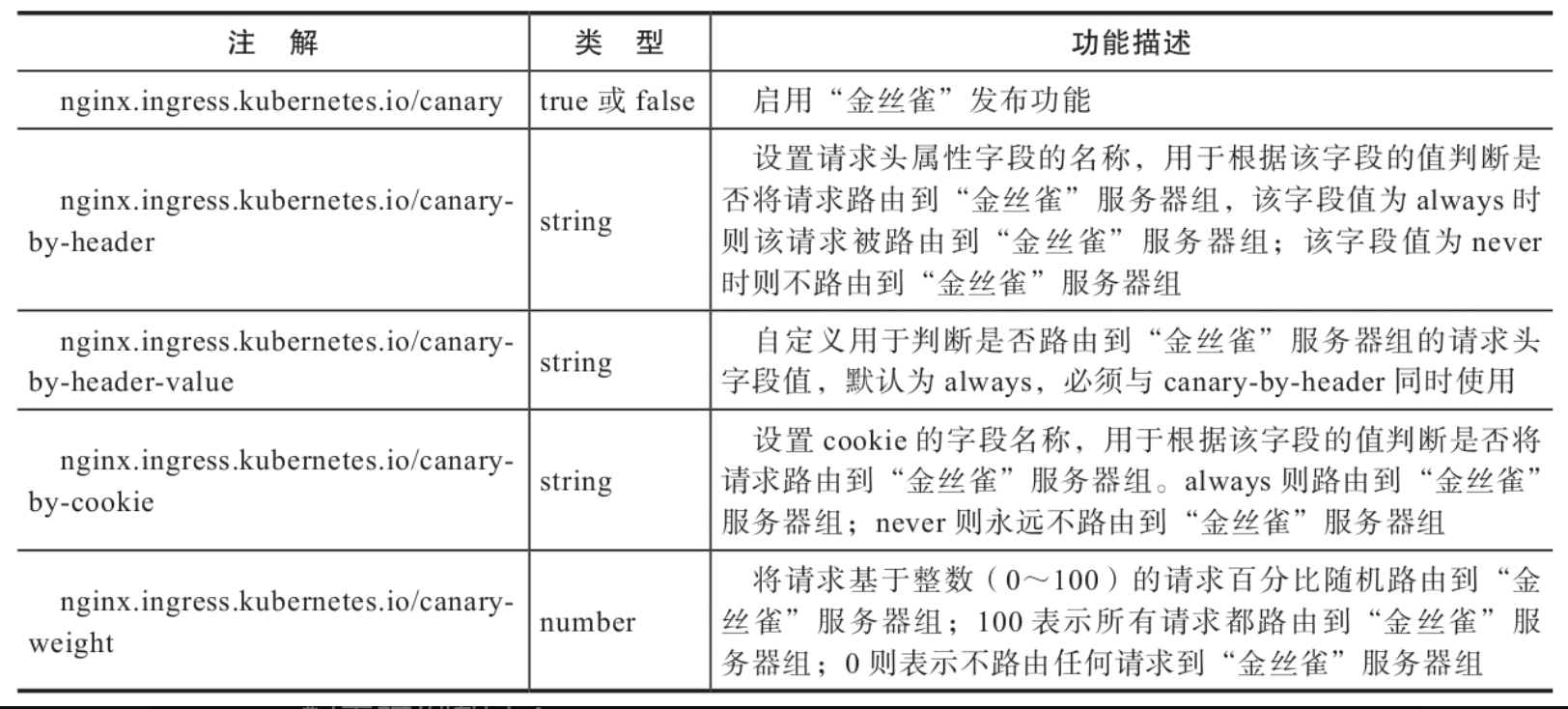

"金丝雀"发布又称为灰度发布，灰度发布功能可以将用户请求按照指定的策略进行分割，并转发到不同的代理服务器组，通过不同的代理服务器部署应用不同版本可进行对照比较，因该方式对于新版本而言类似于使用"金丝雀"的方式进行测试，所以也叫"金丝雀"发布。NginxIngress支持Header、cookie和权重3种方式，可单独使用，也可以组合使用。"金丝雀"发布配置说明如表所示。

"金丝雀"路由规则同时存在时的优先顺序是canary-by-header、canary-by-cookie、canary-weight。

配置样例如下：

bash 复制代码

# 创建主机web.nginxbar.org的Ingress资源配置
apiVersion: extensions/v1beta1
kind: Ingress
metadata:
    name: web-nginxbar-org
    namespace: default
    annotations:
        nginx.ingress.kubernetes.io/ingress.class: "nginx"
spec:
    rules:
    - host: web.nginxbar.org   # 此service的访问域名
      http:
        paths:
        - backend:
            serviceName: nginx-web
            servicePort: 8080

# 创建主机web.nginxbar.org金丝雀组的Ingress资源配置
apiVersion: extensions/v1beta1
kind: Ingress
metadata:
    name: web-nginxbar-org-canary
    namespace: default
    annotations:
        nginx.ingress.kubernetes.io/ingress.class: "nginx"
        nginx.ingress.kubernetes.io/canary: "true",
        # 根据请求头字段CanaryByHeader的值进行判断
        nginx.ingress.kubernetes.io/canary-by-header: "CanaryByHeader",
        # 请求头字段CanaryByHeader的值为DoCanary时，路由到"金丝雀"服务器组
        nginx.ingress.kubernetes.io/canary-by-header-value: "DoCanary",
        # 根据Cookie字段CanaryByCookie的值进行判断
        nginx.ingress.kubernetes.io/canary-by-cookie: "CanaryByCookie",
        # 随机10%的请求路由到"金丝雀"服务器组
        nginx.ingress.kubernetes.io/canary-weight: "10",
spec:
    rules:
    - host: web.nginxbar.org   # 此service的访问域名
      http:
        paths:
        - backend:
            serviceName: nginx-web-canary
            servicePort: 8080

(11)lua-resty-waf模块

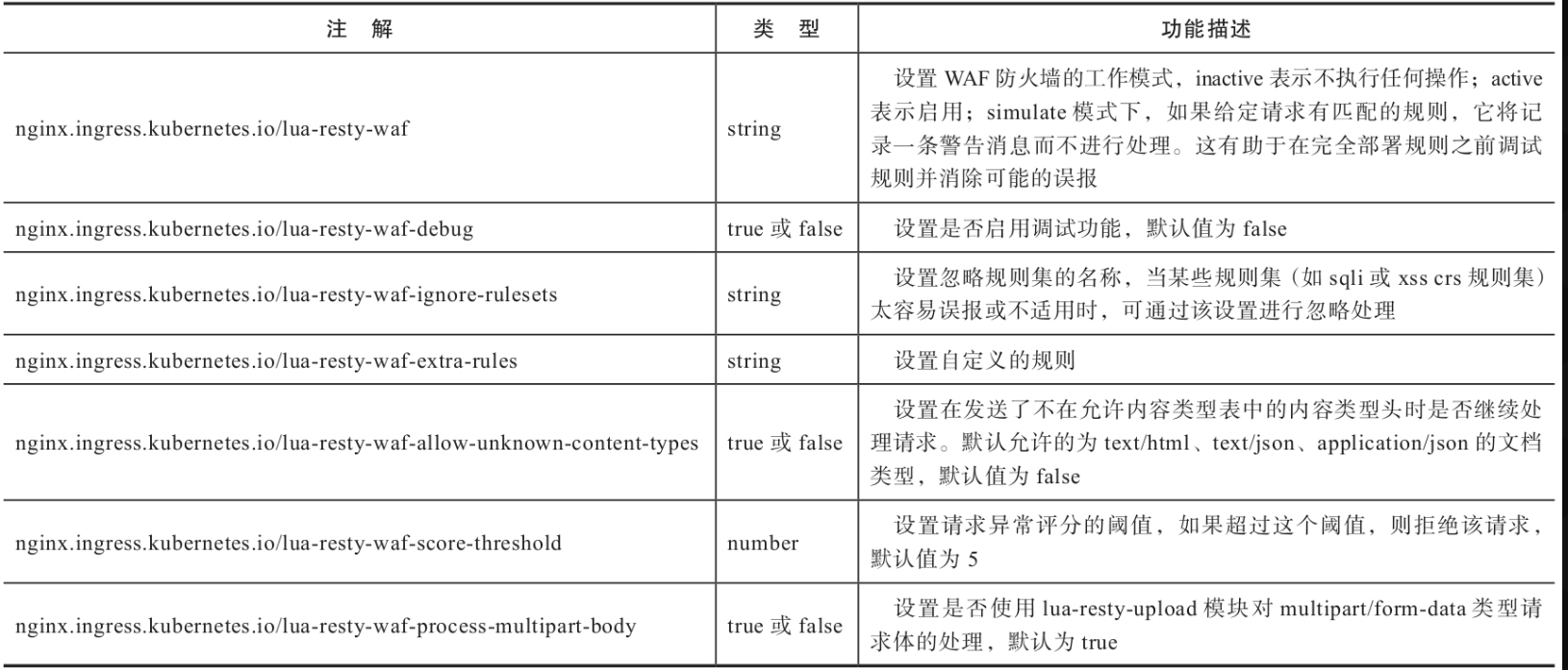

lua-resty-waf是一个基于OpenResty的高性能Web应用防火墙，对当前虚拟主机的访问可以按照相关防火墙规则进行访问过滤。模块配置说明如表所示。

(12)ModSecurity模块配置

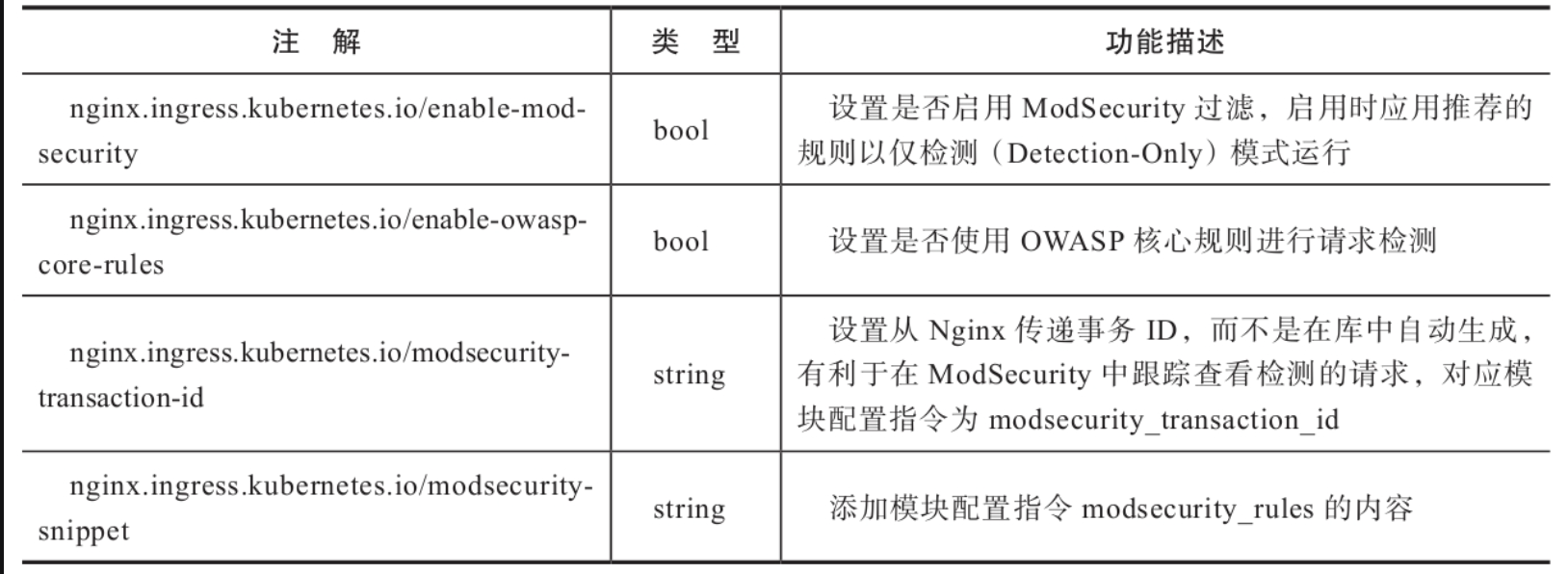

ModSecurity是一个开源的Web应用防火墙。必须首先通过在ConfigMap中启用Mod-Security来加载ModSecurity模块。这将为所有路径启用ModSecurity过滤，可以手动在Ingress资源实例中禁用此功能。ModSecurity模块配置说明如表所示。

配置样例如下：

bash 复制代码

apiVersion: extensions/v1beta1
kind: Ingress
metadata:
    name: web-nginxbar-org
    annotations:
        nginx.ingress.kubernetes.io/enable-modsecurity: "true"
        nginx.ingress.kubernetes.io/enable-owasp-core-rules: "true"
        nginx.ingress.kubernetes.io/modsecurity-transaction-id: "$request_id"
        nginx.ingress.kubernetes.io/modsecurity-snippet: |
        SecRuleEngine On
        SecDebugLog /tmp/modsec_debug.log
spec:
    rules:
    - host: web.nginxbar.org
      http:
        paths:
        - backend:
            serviceName: nginx-web
            servicePort: 8080
            path: /

(13)Influxdb模块配置

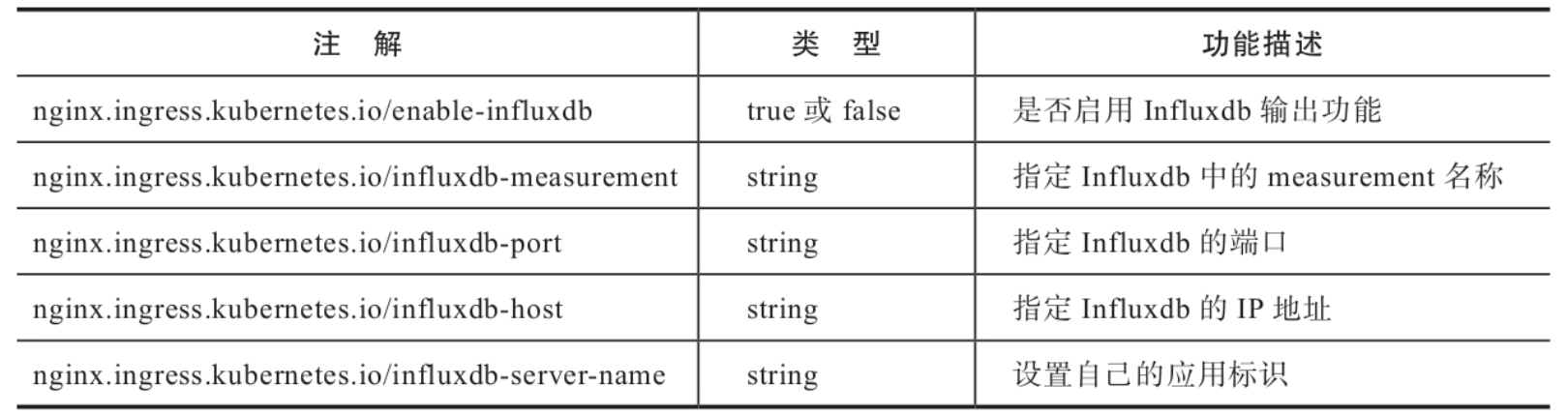

通过使用Nginx Influxdb模块，可以用UDP协议将请求记录实时发送到后端的Influxdb服务器。Influxdb模块配置说明如表所示。

配置样例如下：

bash 复制代码

apiVersion: extensions/v1beta1
kind: Ingress
metadata:
    name: web-nginxbar-org
    annotations:
        nginx.ingress.kubernetes.io/enable-influxdb: "true"
        nginx.ingress.kubernetes.io/influxdb-measurement: "nginxbar-reqs"
        nginx.ingress.kubernetes.io/influxdb-port: "8089"
        nginx.ingress.kubernetes.io/influxdb-host: "192.168.2.110"
        nginx.ingress.kubernetes.io/influxdb-server-name: "nginxbar-com"
spec:
    rules:
    - host: web.nginxbar.org
      http:
        paths:
        - backend:
            serviceName: nginx-web
            servicePort: 8080
        path: /
