1.基础知识

电感和电容

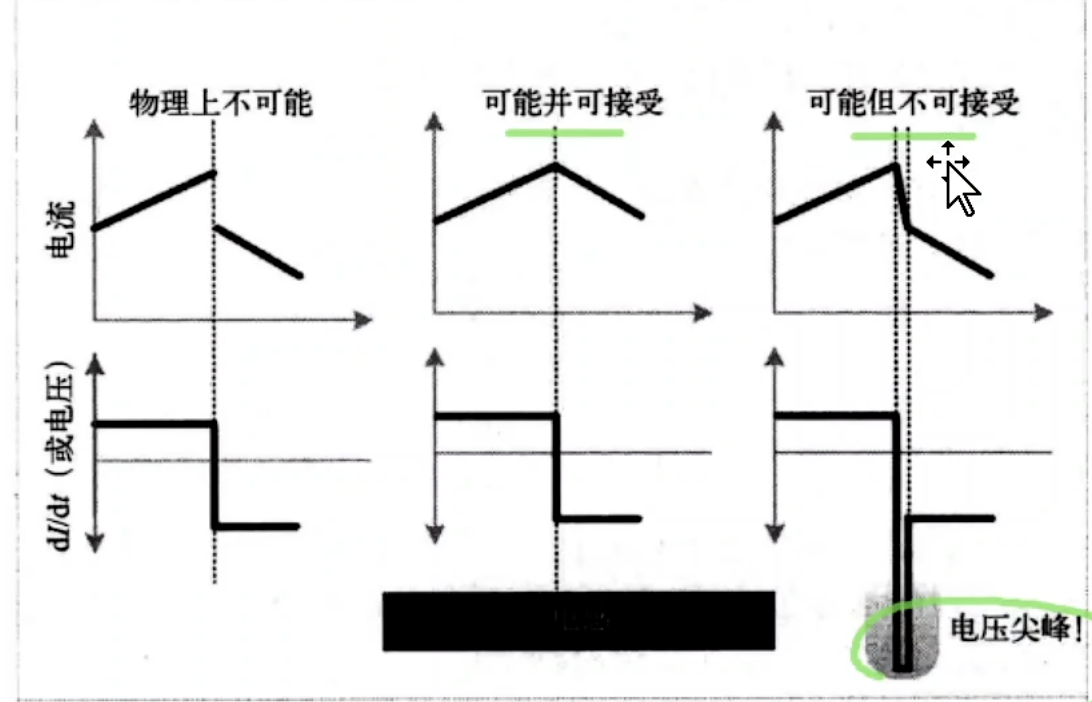

1.电感伏安特性 V(t)=L(di(t)/dt)

电感上的电压只由随时间变化的电流产生,且与电流变化率成正比。

电感的电流不可能突变,因为这样需要无限大的电压。

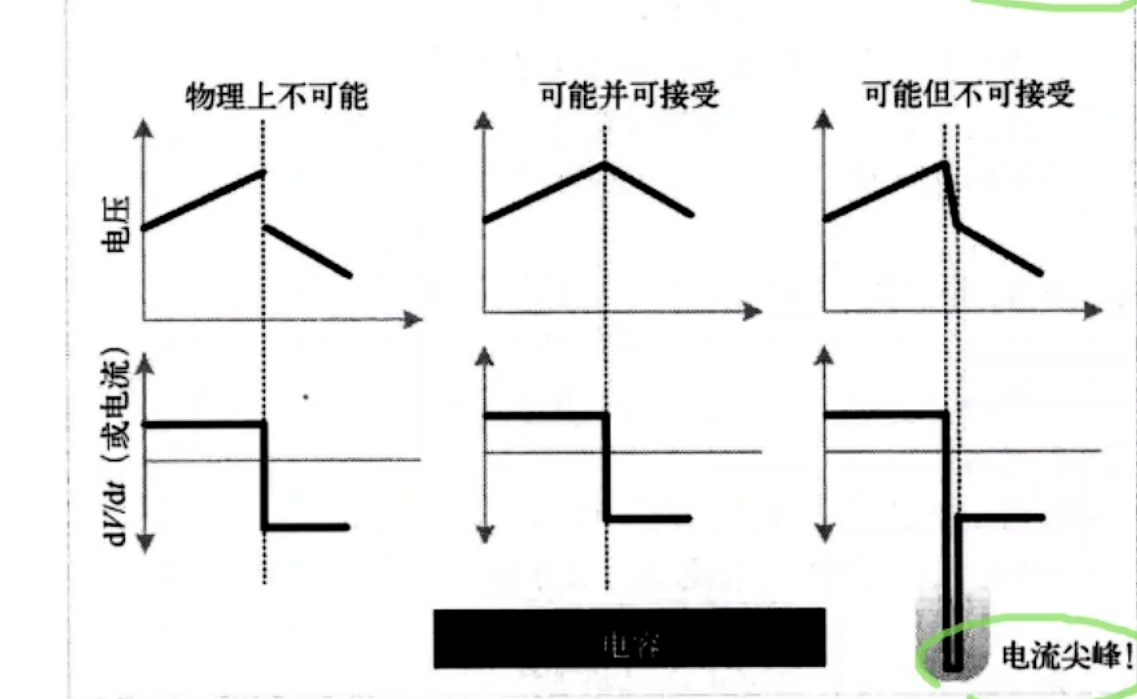

  1. 电容伏安特性I(t)=C(du(t)/dt)

电容电压不可能突变

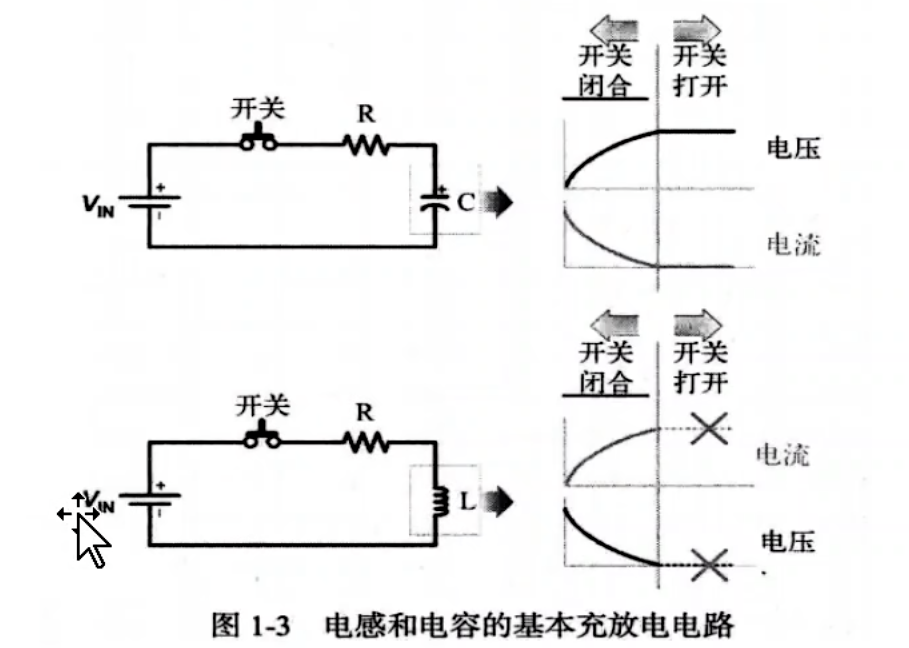

  1. 电感电容充放电

电感放电时,若有续流路径,电感会产生与Vin相反的反向电动势,释放能量。

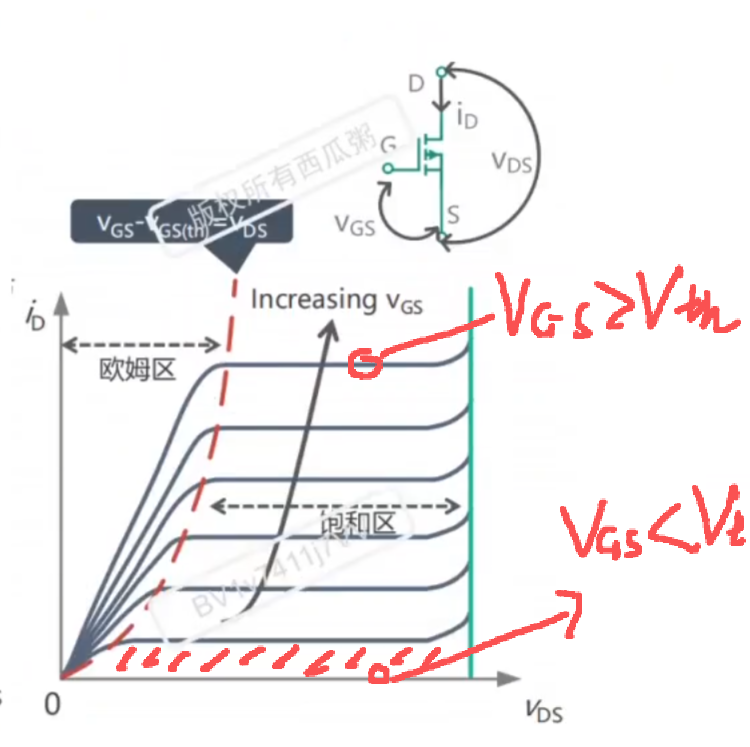

功率mos

功率mos相当于一个Vgs控制的开关,开关在饱和区和截至区之间切换,且Ron越小越好,
