Redis---集群

(一).概念

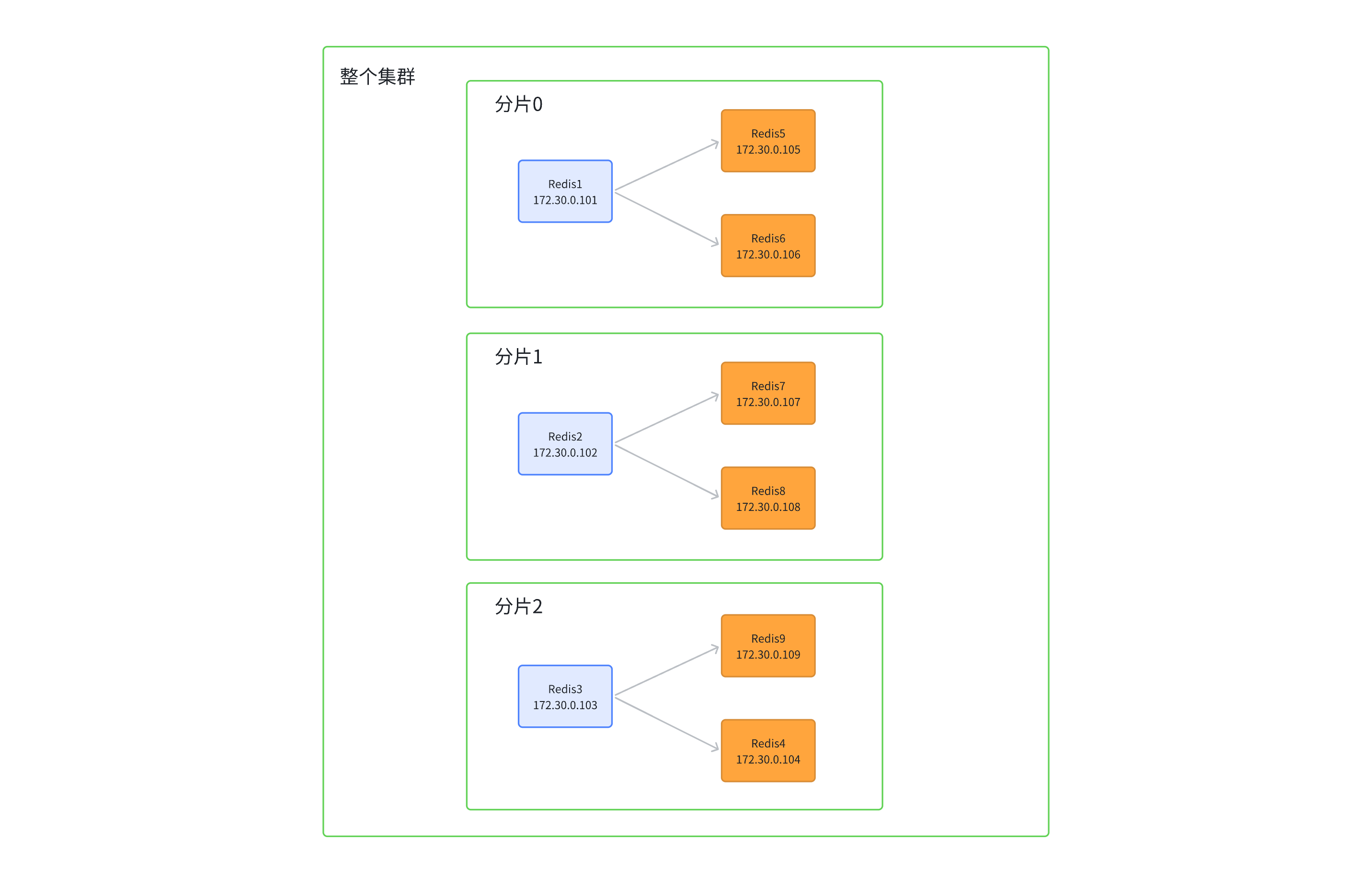

前面介绍哨兵的时候，我们发现，哨兵机制并不能帮助我们解决数据存储容量问题。为了解决这个问题，我们可以引入多组主节点/从节点，每一组主节点/从节点存储数据全集的一部分，从而构成了一个更大的整体，称为Redis集群

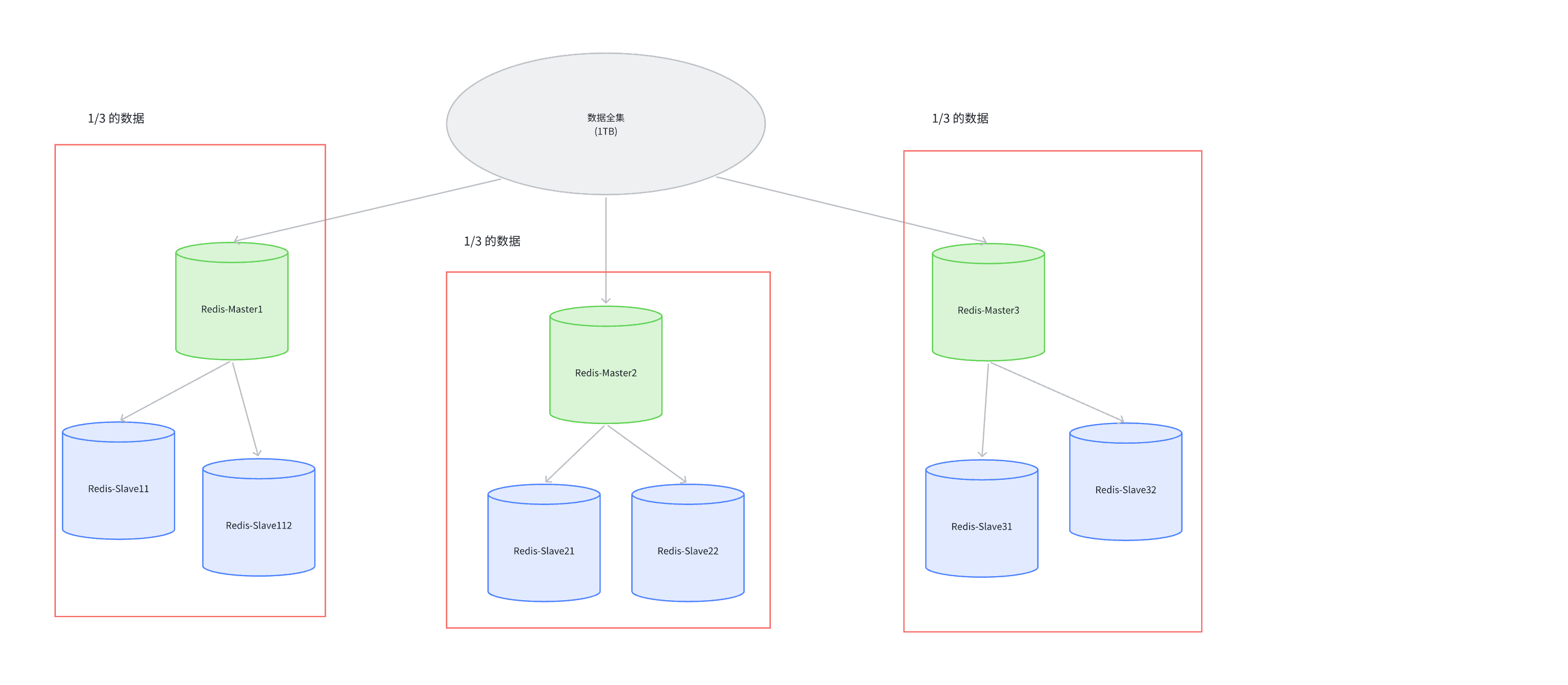

通过上图可以发现，每一个红框部分都保存1/3的数据，每部分可以称为是一个"分片"，如果数据量持续增加，那么只需要增加更多的分片来解决即可。

(二).数据分片算法

目前来说，有三种主流的分片算法分别为1.哈希求余 2.一致性哈希算法 3.哈希槽分区算法

1.哈希求余

哈希求余算法，借助了hash函数，把一个key映射到整数，在针对数组的长度进行求余，就可以得到一个数组的下标。

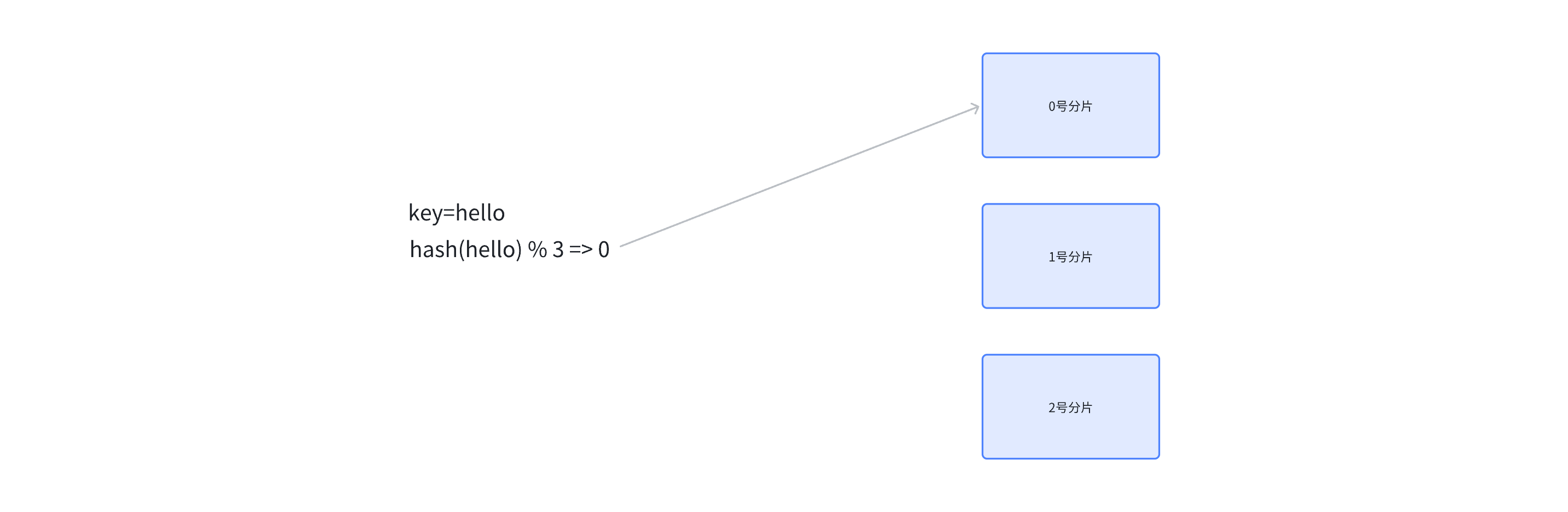

例如，现在有3个分片，即N=3。此时就可以针对要插入的key计算hash，再把这个hash值余上分片的个数，然后就得到了一个下标，此时，这个数据就放到对应的分片中了 hash(key) % N

优点：简单高效，数据分配均匀

缺点：一旦进行了扩容，增加新分片，那么N就变了，原来的映射规则就被破坏，此时节点的数据需要重新排列来满足新的映射规则，开销比较大

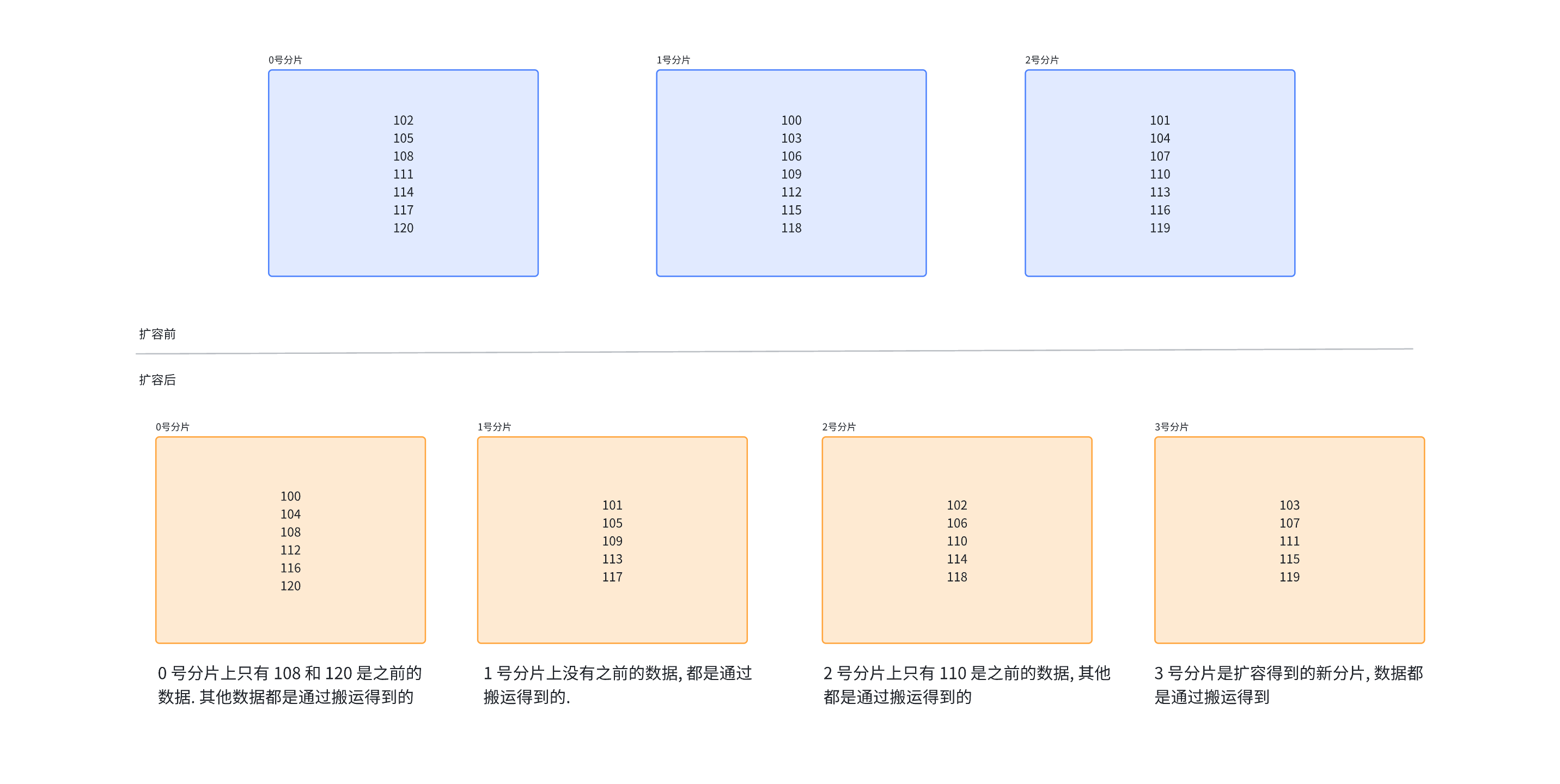

如上图，一共有21个key，只有3个是没有经过搬运的，其他的key都没有进行搬运

2.一致性哈希算法

在哈希求余这种操作中，当前key是属于哪个分片是通过分片的个数来交替的，但是一致性哈希算法把交替出现改成了连续出现

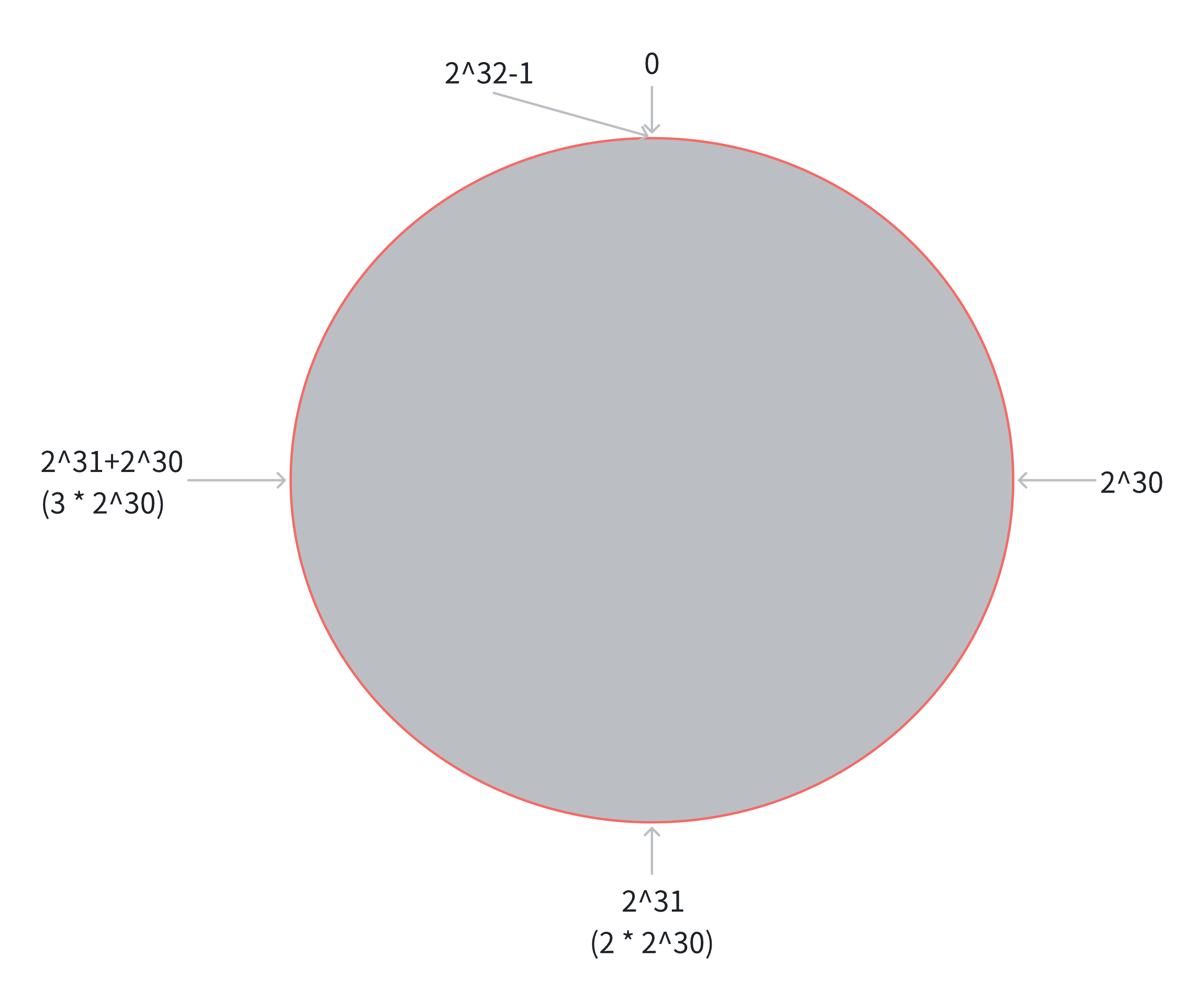

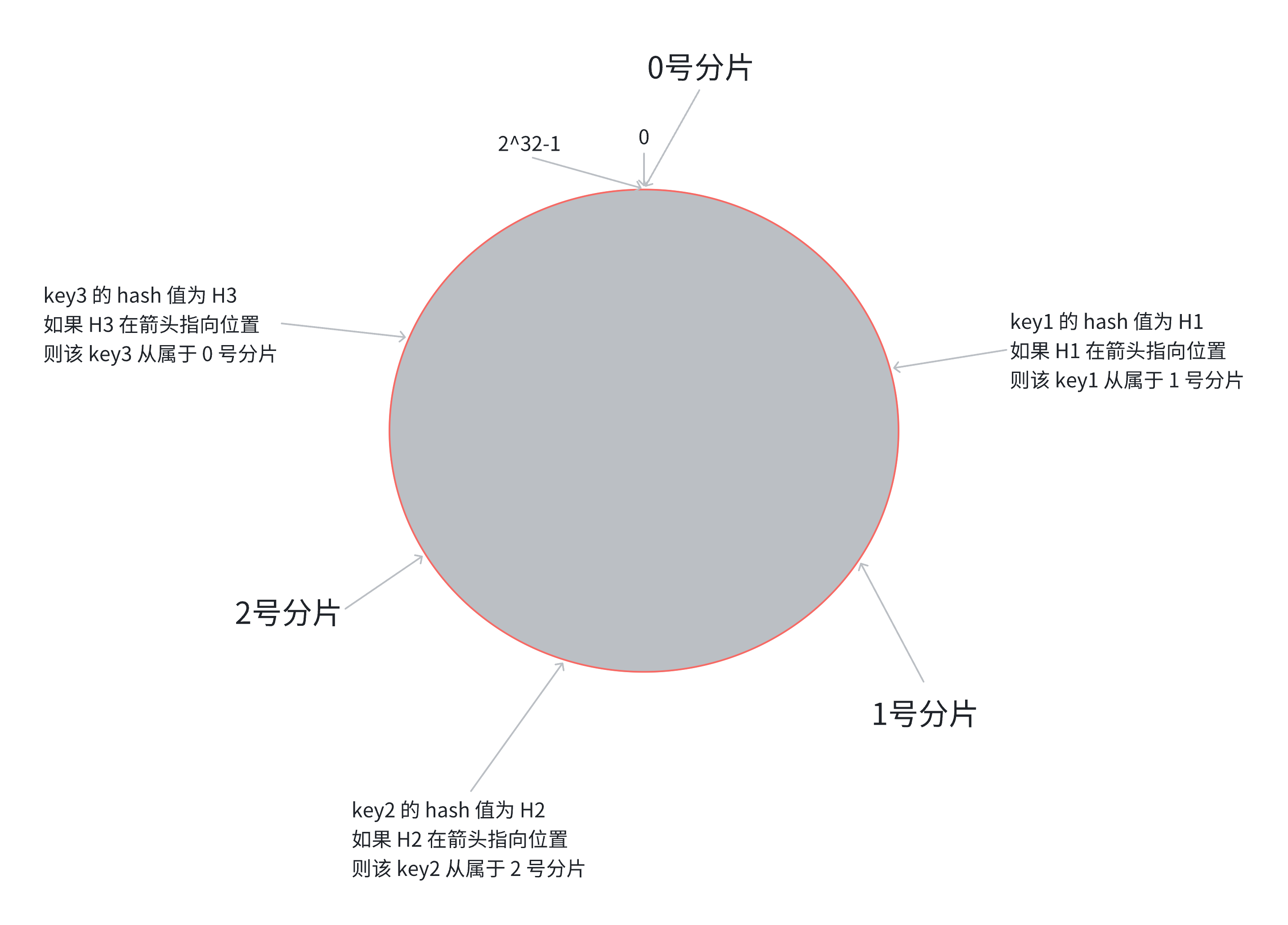

①.把 0 ~ 2 ^32-1这个数据空间，映射到一个圆环上，数据按照顺时针方向增长。

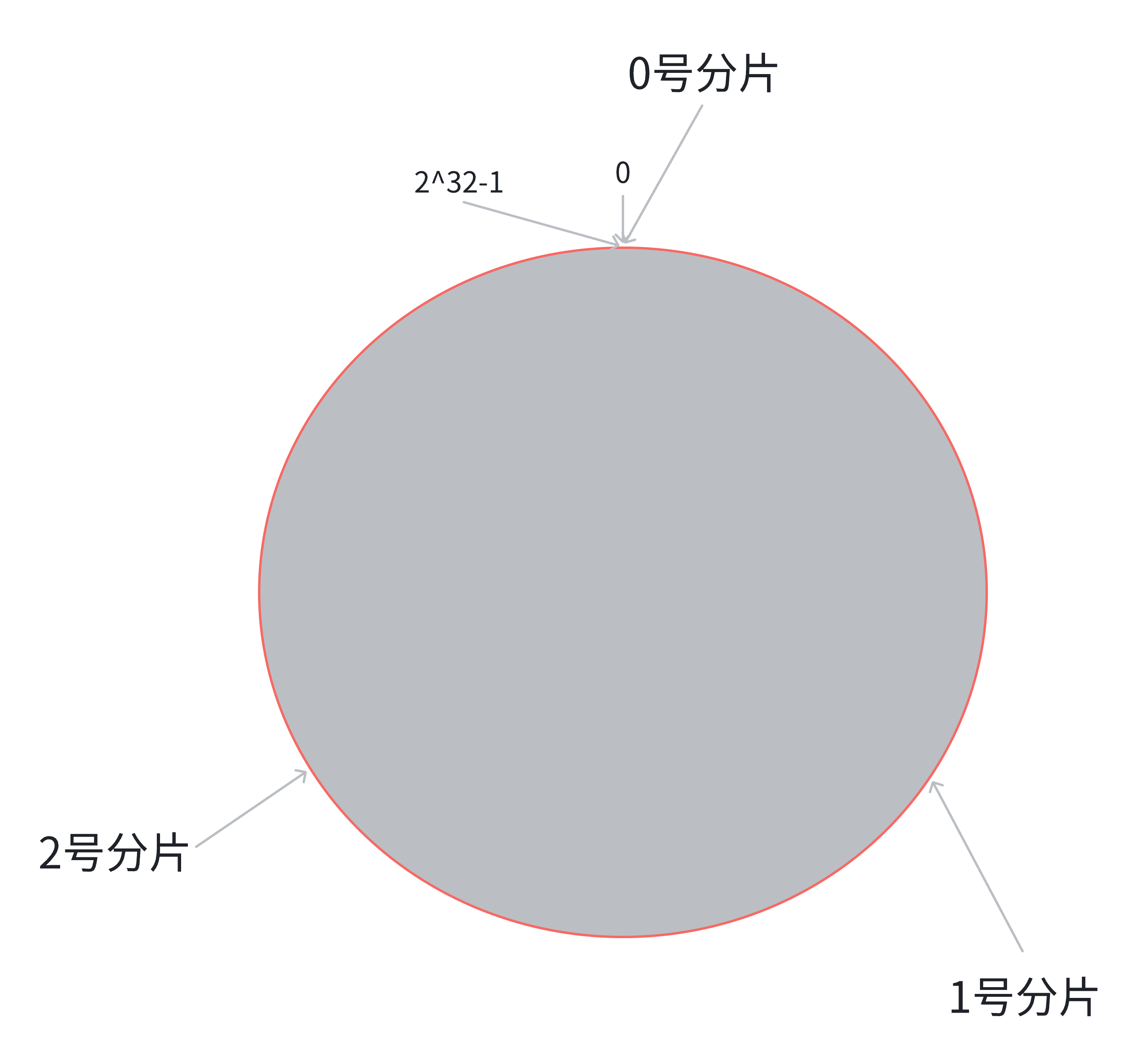

②.假设当前存在3个分片，就把分片放到圆环的某个位置上

③.根据key计算哈希值，然后从会选择所在的位置顺时针向下找，找到的第一个分片，就是key所从属的分片

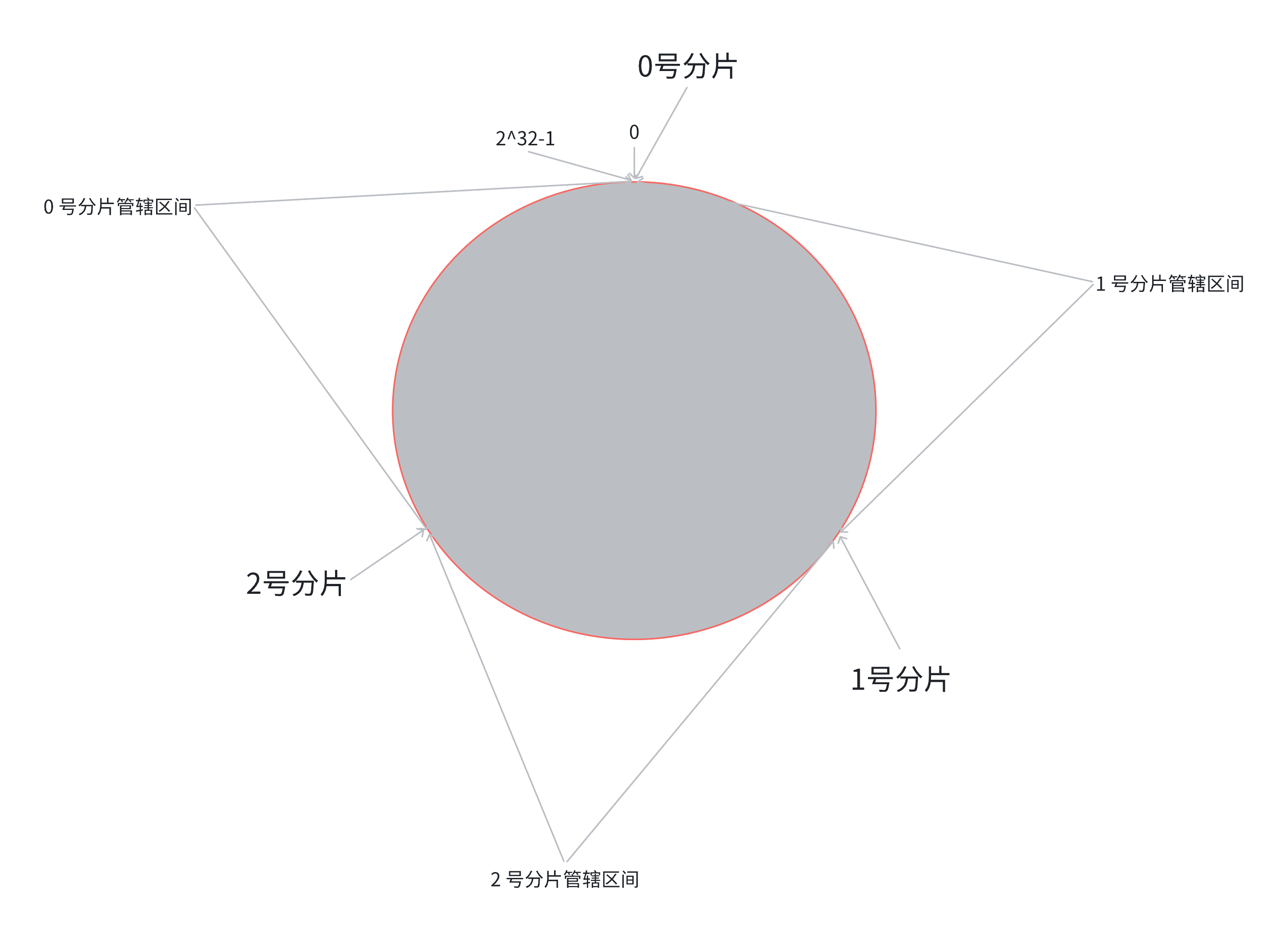

这就相当于，N个分片的位置，把整个圆环分成了N个管辖区间。Key的hash值在某个区间内，就归对应的区间管理

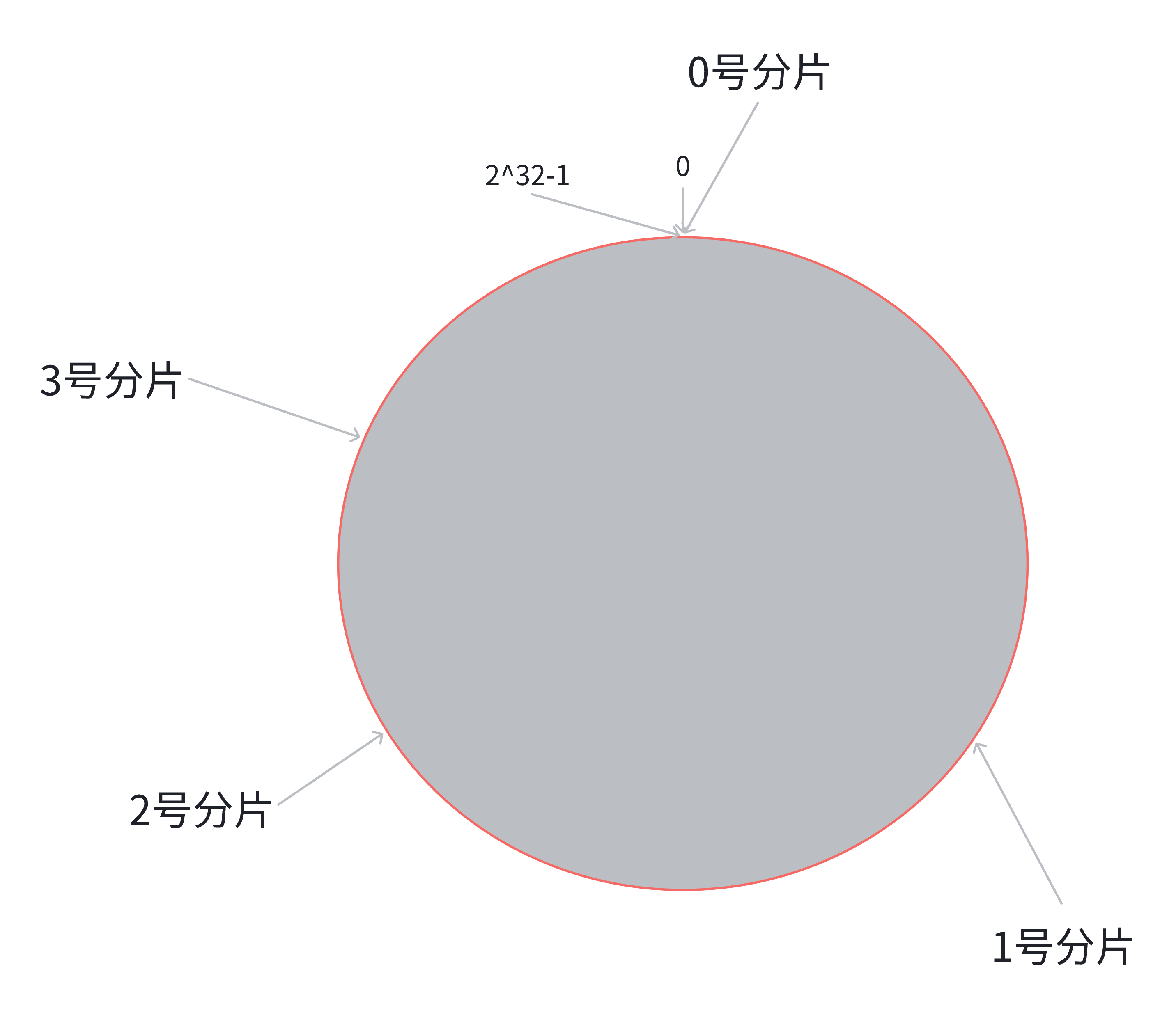

如果进行扩容，此时，原有分片在环上的位置不动，只需要在环上新安排一个分片的位置即可

此时，只需要把0号分片上的部分数据搬运给3号分片即可。1号和2号分片管理的区间都是不变的。

优点：大大降低了扩容时数据搬运的规模，提高了扩容操作的效率

缺点：数据分配不均匀，容易造成**"数据倾斜"**

3.哈希槽分区算法

哈希槽分区算法，是Redis Cluster引入的算法。

hash_slot = crc16(key) % 16384

crc16()也是一种哈希算法；16384=16*1024

这种算法，相当于把整个哈希值映射到了16384个槽位上，也就是0,16383。然后再把这些槽位比较均匀的分配给每个分片，每个分片的节点都需要记录自己持有哪些分片

假设现在有三个分片，一种可能的分配方式就是：
0 号分⽚: 0, 5461, 共 5462 个槽位
1 号分⽚: 5462, 10923, 共 5462 个槽位
2 号分⽚: 10924, 16383, 共 5460 个槽位

如果进行了扩容，例如，新增了3号分片，那么就可以针对原有的槽位进行重新分配，例如
0 号分⽚: 0, 4095, 共 4096 个槽位
1 号分⽚: 5462, 9557, 共 4096 个槽位
2 号分⽚: 10924, 15019, 共 4096 个槽位
3 号分⽚: 4096, 5461 + 9558, 10923 + 15019, 16383, 共 4096 个槽位

注意：分片的规则是很灵活的，每个分片持有的槽位也不一定连续。每个分片的节点使用位图来表示自己持有哪些槽位，对于16384(16384个bit位，用每一位的0/1来区分自己的分片当前是否持有该槽位号)个槽位来说，需要2048个字节，即2KB的内存空间来表示。

我们不需要手动指定哪些槽位分配给某个分片，只需要告诉某个分片应该持有多少个槽位即可，Redis会自动完成后续的槽位分配，以及对应的key的搬运工作

注意：分片并不一定是越多越好。Redis的作者建议集群的分片不应该超过1000。key需要先映射到槽位，再映射到分片，如果分片太多，就无法保证数据在各个分片上的均衡性。

注意：这里设置成16384个槽位的原因是，节点和节点之间是通过心跳包来进行通信的。心跳包中就包含了该节点持有那些slots。使用的是位图这样的数据结构来表示的，如果给定的slots(槽位)更多，例如 65535个，那么就需要耗费更多的空间，即8KB，站在网络心跳包的角度，这是一个非常吃网络带宽的操作。而且，本身16384这个值基本上够用了，同时占用的硬件资源的个数也不多

(三).基于docker进行集群搭建

下面，我们将基于docker来搭建一个集群

1.创建目录和配置

在redis-cluster文件夹中，我创建了一个.yml文件和一个.sh文件。我们使用docker-compose来进行容器的编排，所以创建了一个docker-compose.yml的配置文件，把具体的要创建的这些容器，每个容器运行的各种参数给描述清楚，然后通过一个命令，就能批量的启动和停止这些容器。

这个.sh文件是一个shell脚本。在linux环境下，我们通常都是采用命令行的方式进行操作。我们可以把这些命令写入到一个文件中，然后批量化的执行，同时也可以写入循环，条件，函数等机制。

这个集群环境，我们需要创建11个节点

有9个节点构成了3个分片，然后剩下的两个节点是用来扩容的

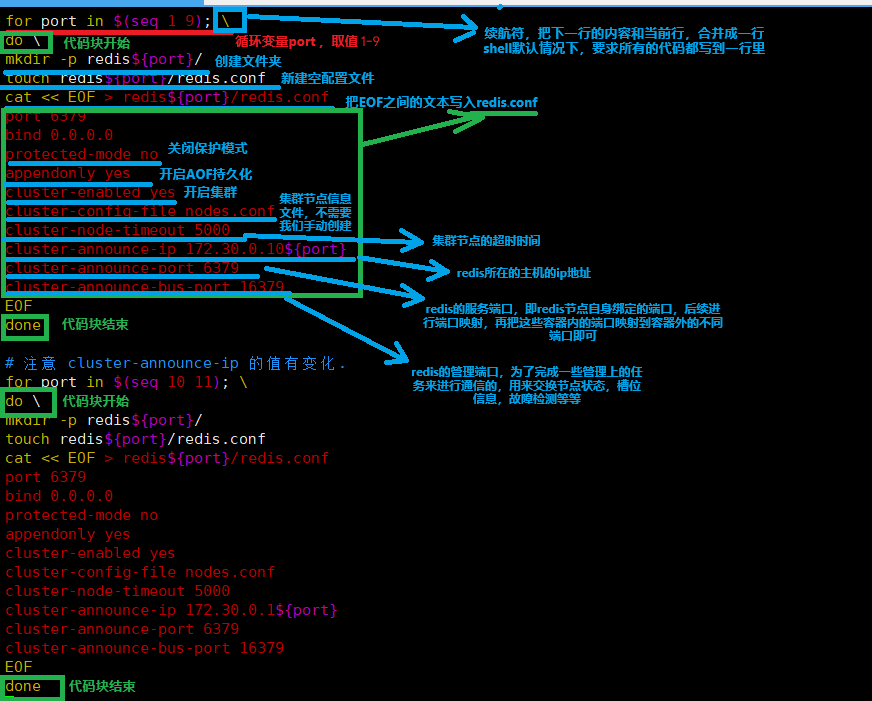

上图是shell脚本中的内容。我们可以通过bash generate.sh命令，来运行这个shell脚本

可以看到，所有的文件都创建出来了

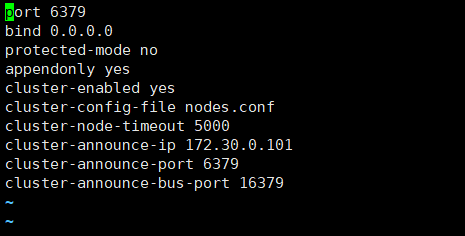

可以看到，配置文件中的内容正好是我们配置的

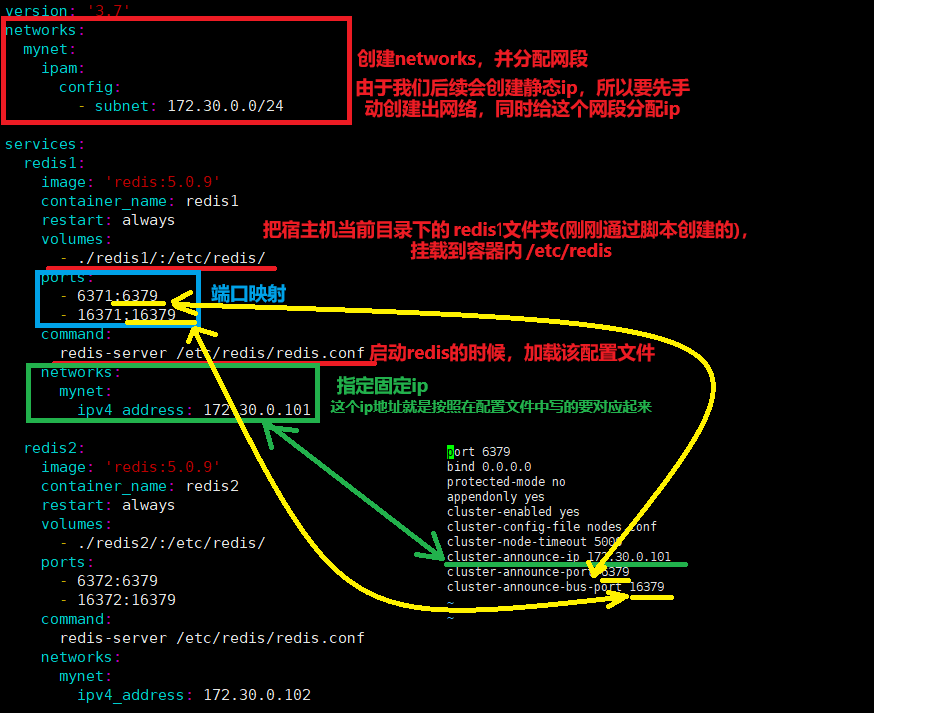

2.编写docker-compose.yml

version: '3.7'
networks:
  mynet:
    ipam:
      config:
        - subnet: 172.30.0.0/24

services:
  redis1:
    image: 'redis:5.0.9'
    container_name: redis1
    restart: always
    volumes:
      - ./redis1/:/etc/redis/
    ports:
      - 6371:6379
      - 16371:16379
    command:
      redis-server /etc/redis/redis.conf
    networks:
      mynet:
        ipv4_address: 172.30.0.101

  redis2:
    image: 'redis:5.0.9'
    container_name: redis2
    restart: always
    volumes:
      - ./redis2/:/etc/redis/
    ports:
      - 6372:6379
      - 16372:16379
    command:
      redis-server /etc/redis/redis.conf
    networks:
      mynet:
        ipv4_address: 172.30.0.102

  redis3:
    image: 'redis:5.0.9'
    container_name: redis3
    restart: always
    volumes:
      - ./redis3/:/etc/redis/
    ports:
      - 6373:6379
      - 16373:16379
    command:
      redis-server /etc/redis/redis.conf
    networks:
      mynet:
        ipv4_address: 172.30.0.103

  redis4:
    image: 'redis:5.0.9'
    container_name: redis4
    restart: always
    volumes:
      - ./redis4/:/etc/redis/
    ports:
      - 6374:6379
      - 16374:16379
    command:
      redis-server /etc/redis/redis.conf
    networks:
      mynet:
        ipv4_address: 172.30.0.104

  redis5:
    image: 'redis:5.0.9'
    container_name: redis5
    restart: always
    volumes:
      - ./redis5/:/etc/redis/
    ports:
      - 6375:6379
      - 16375:16379
    command:
      redis-server /etc/redis/redis.conf
    networks:
      mynet:
        ipv4_address: 172.30.0.105

  redis6:
    image: 'redis:5.0.9'
    container_name: redis6
    restart: always
    volumes:
      - ./redis6/:/etc/redis/
    ports:
      - 6376:6379
      - 16376:16379
    command:
      redis-server /etc/redis/redis.conf
    networks:
      mynet:
        ipv4_address: 172.30.0.106

  redis7:
    image: 'redis:5.0.9'
    container_name: redis7
    restart: always
    volumes:
      - ./redis7/:/etc/redis/
    ports:
      - 6377:6379
      - 16377:16379
    command:
      redis-server /etc/redis/redis.conf
    networks:
      mynet:
        ipv4_address: 172.30.0.107

  redis8:
    image: 'redis:5.0.9'
    container_name: redis8
    restart: always
    volumes:
      - ./redis8/:/etc/redis/
    ports:
      - 6378:6379
      - 16378:16379
    command:
      redis-server /etc/redis/redis.conf
    networks:
      mynet:
        ipv4_address: 172.30.0.108

  redis9:
    image: 'redis:5.0.9'
    container_name: redis9
    restart: always
    volumes:
      - ./redis9/:/etc/redis/
    ports:
      - 6379:6379
      - 16379:16379
    command:
      redis-server /etc/redis/redis.conf
    networks:
      mynet:
        ipv4_address: 172.30.0.109

  redis10:
    image: 'redis:5.0.9'
    container_name: redis10
    restart: always
    volumes:
      - ./redis10/:/etc/redis/
    ports:
      - 6380:6379
      - 16380:16379
    command:
      redis-server /etc/redis/redis.conf
    networks:
      mynet:
        ipv4_address: 172.30.0.110

  redis11:
    image: 'redis:5.0.9'
    container_name: redis11
    restart: always
    volumes:
      - ./redis11/:/etc/redis/
    ports:
      - 6381:6379
      - 16381:16379
    command:
      redis-server /etc/redis/redis.conf
    networks:
      mynet:
        ipv4_address: 172.30.0.111

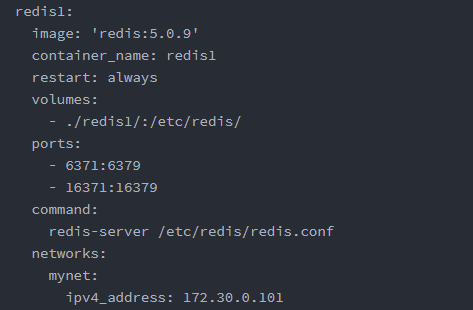

上面是我yml文件中的内容

3.启动容器

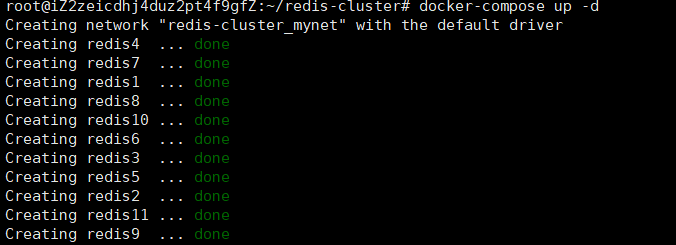

通过 docker-compose up -d 启动容器

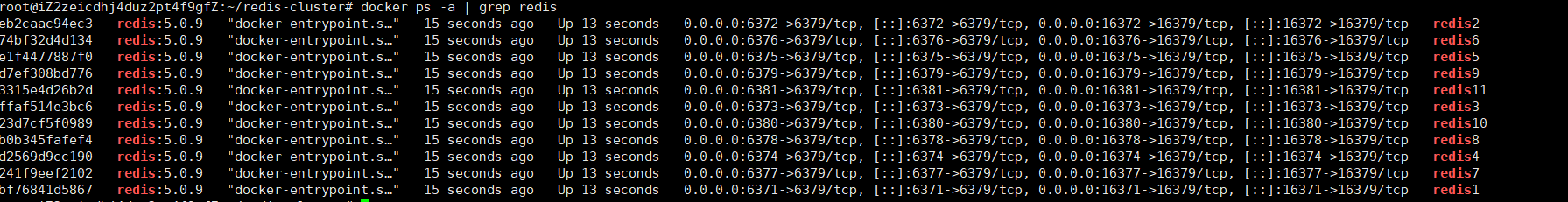

可以发现，所有的容器都已经启动了

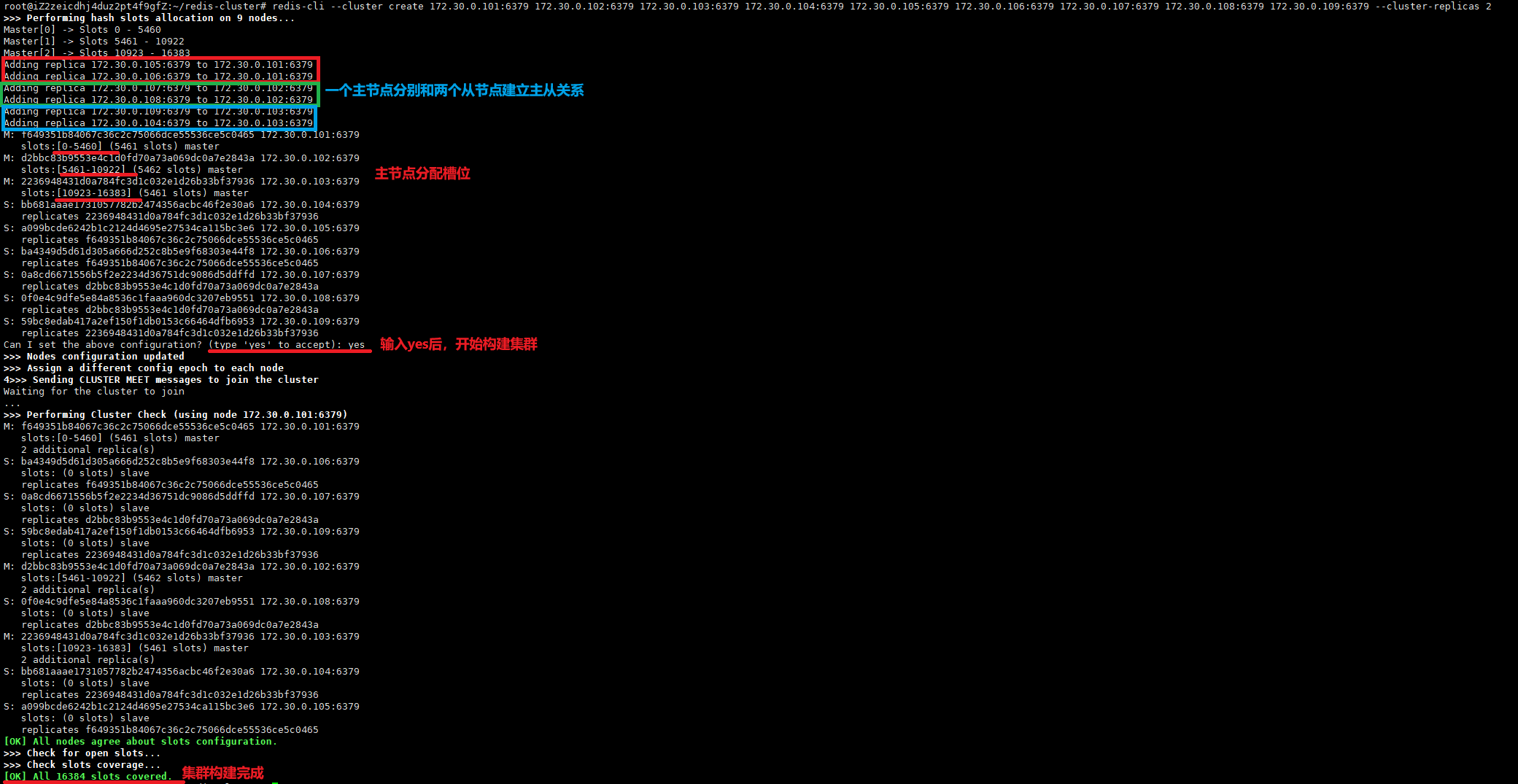

4.构建集群

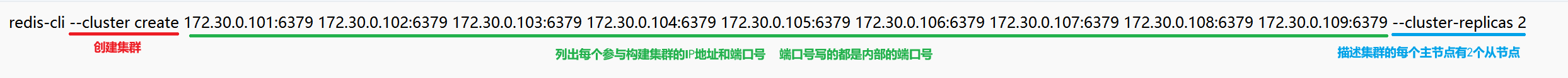

这里，我们是把前9个主机构成集群，3主6从，剩下的那两个作为扩容用，目前先不用

这样配置设置成了之后，redis就知道了，3个节点是一伙的，即一个分片，一共9个节点，即3个分片。命令直接在在命令行中执行即可

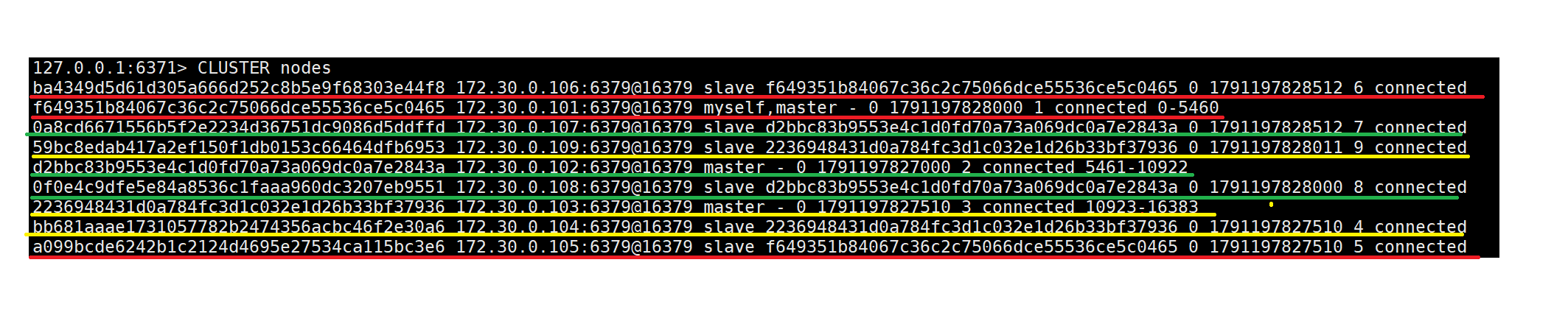

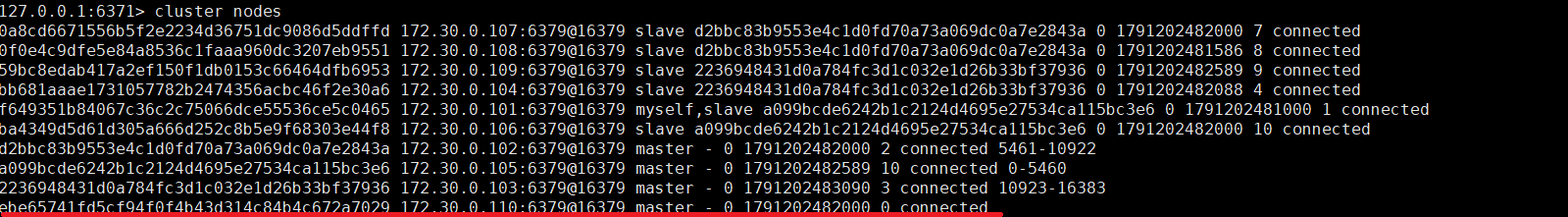

我们可以通过 cluster nodes来查看当前集群的信息

此时，我们可以连接上任何一个redis服务了

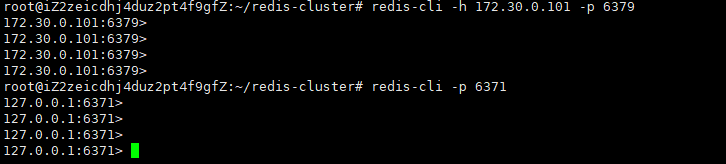

我们可以同通过两种方式来连接。第一种是通过容器内网IP进行访问；第二种是通过宿主机端口映射访问。这也是我们之前配置的端口映射

同时，我们可以通过cluster nodes命令，来查看当前集群的信息

注意：目前来说，我们的集群已经设置好了，当前再存放数据就可以成功完成分片了。

但是，当我们运行程序的时候，发现，好像出错了。这是因为，"key111" 这个 key 通过hash计算之后，得到的槽位为13680，属于172.30.0.103这个分片，我们无法在172.30.0.101这个分片上存储

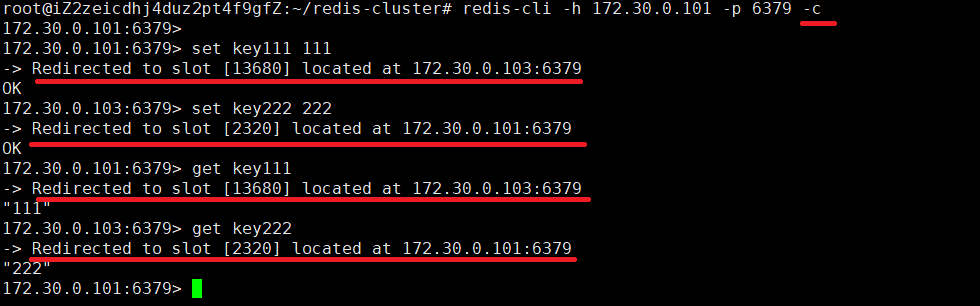

我们可以在启动redis-cli的时候，加上 -c选项。加上-c选项之后，即使当前的key不在当前分片上，也能够自己重定向到对应的分片主机上

可以看到，已经自己重定向到对应的分片主机上。-c 添加完成之后，客户端会根据当前key实际算出来的槽位号，自动找到匹配的分片主机。

注意：目前来看，我们是可以正常使用的。但是一旦使用了一些操作多个key的命令，并且这多个key是分散在不同的分片上，就可能会出现问题。

解决上面的问题，可以采取hash tag的方式来解决。

(四).主节点挂了

1.演示

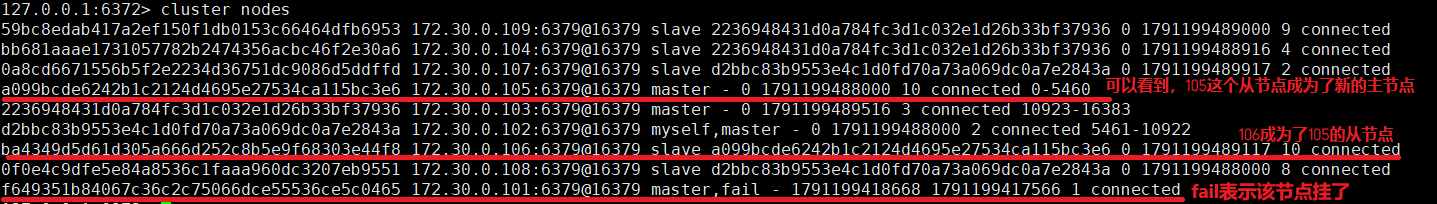

我现在将redis1这个主节点停掉，然后再来看当前的集群信息

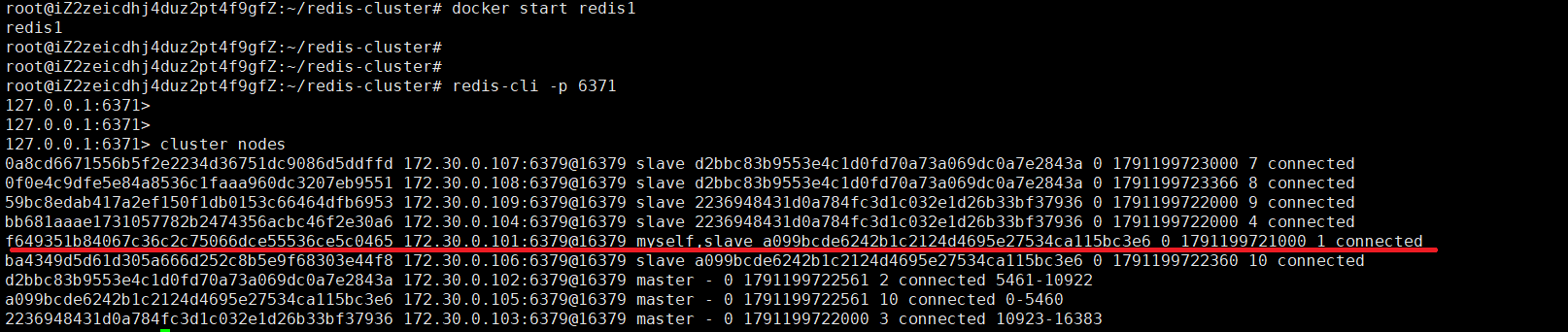

即使我将redis1重启了，依然是一个从节点。我们可以通过cluster failover 命令 对集群进行恢复，把101 重新设置为master

2.具体的执行流程

(1).故障判定

集群中的所有节点都是通过周期性的心跳包来进行通信的

①.节点A给节点B发送ping包，B就会给A返回一个pong包。里面包含了汲取你的配置信息，例如节点的id，该节点属于哪个分片，是主节点还是从节点等等信息

②.每个节点，每秒钟，都会给一些随机的节点发送ping包，而不是全发一遍，这样的设计是避免节点数多的时候，心跳包也很多

③.当A给B发送ping包，B不能如期回应的时候，此时A就会尝试重置和B的tcp连接，看能否连接成功，如果依然失败，此时节点A就会把节点B设置为PFAI状态(相当于主观下线)

④.A判定B为PFAIL之后，会通过redis内置的Gossip协议，和其他的节点进行沟通，向其他节点确认B的状态

⑤.此时A发现，很多节点也认为B为PFAIL，并且数目超过了总集群个数的一半，此时A就会把B标记为FAIL(相当于客观下线)，并且把这个消息同步给其他节点，其他节点也会把B标记为FAIL，此时B就成为故障节点了

注意：这几种情况下，这个集群都会挂掉：

①.某个分片，所有的主节点和从节点都挂了

②.某个分片，主节点挂了，但是没有从节点

③.超过半数的主节点都挂了

(2).故障迁移

故障迁移，指的是把从节点晋升为主节点，继续给整个集群提供支持

①.从节点判定自己是否具有参选资格，如果从节点和主节点太久没有通信，时间超过了阈值，那么就会失去竞选资格

②.具有资格的节点，例如C和D，那么就会先休眠一定的时间，休眠时间=500ms 基础时间 + 0,500ms随机时间 + 排名 *1000ms 。这里的"排名"是和offset的值有关，offset值越大，说明从节点和主节点的数据越靠近，所以排名就越靠前

③.假设，C的休眠时间到了，此时C就会给其他所有集群中的节点，进行拉票操作，但是只有主节点才有投票的资格

④.主节点会把自己的票投给C，每个主节点只有1票，当C收到的票数超过主节点数目的一般，C就晋升为主节点，C负责执行slaveof no one，并且让D执行 slaveof C

⑤.同时，C还会把自己成为主节点的信息同步给其他集群的节点，大家也都会更新自己保存的集群结构信息

上面选举的过程，称为 "Raft算法"，是一种在分布式系统中广泛使用的算法，在随机休眠时间的加持下，基本上是谁先唤醒，谁就能竞选成功

(五).集群扩容

目前来说，我们的集群包含了172.30.0.101 ~ 172.30.0.109这9个节点。下面，我们将110和111这两个节点也加入到集群中，并且110作为主节点，111作为从节点

1.把新的节点添加到集群中

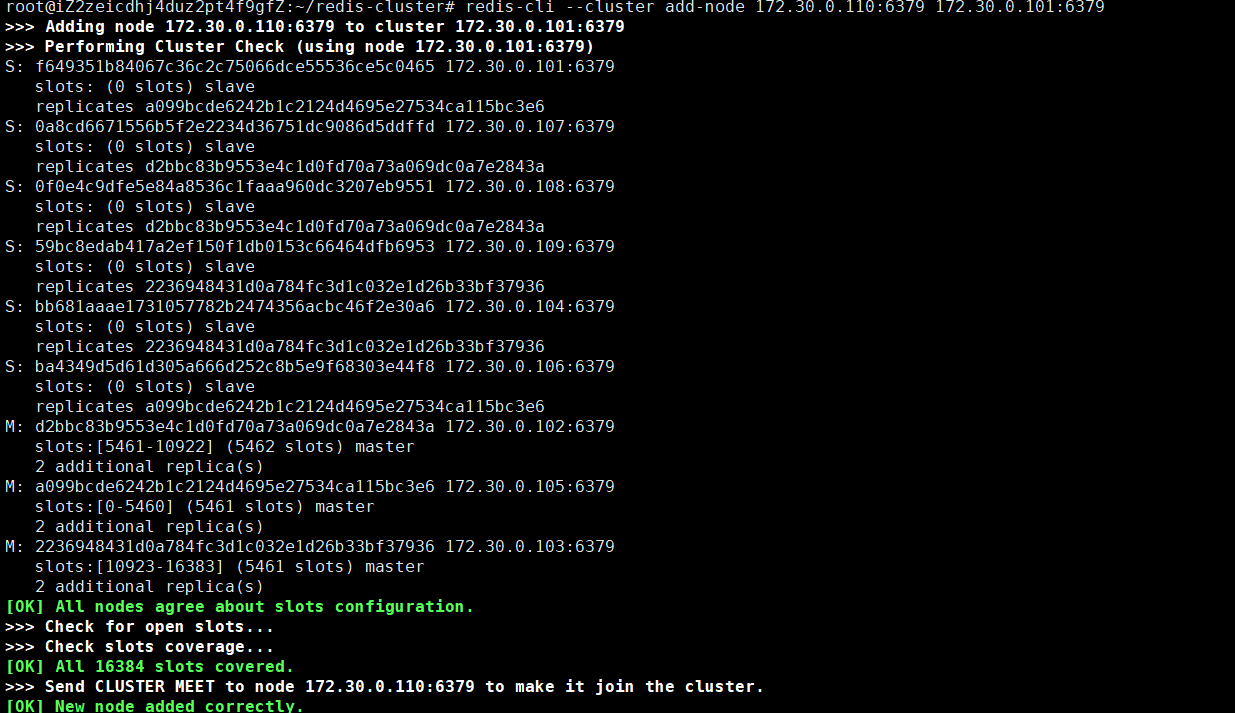

add-node 后面的第一组地址是新节点的地址，第二组地址是集群中的任意节点的地址

然后我们通过cluster nodes命令，查看当前集群的信息

可以看到虽然110这个节点为主节点，但是没有任何的槽位

2.重新分配slots(槽位)

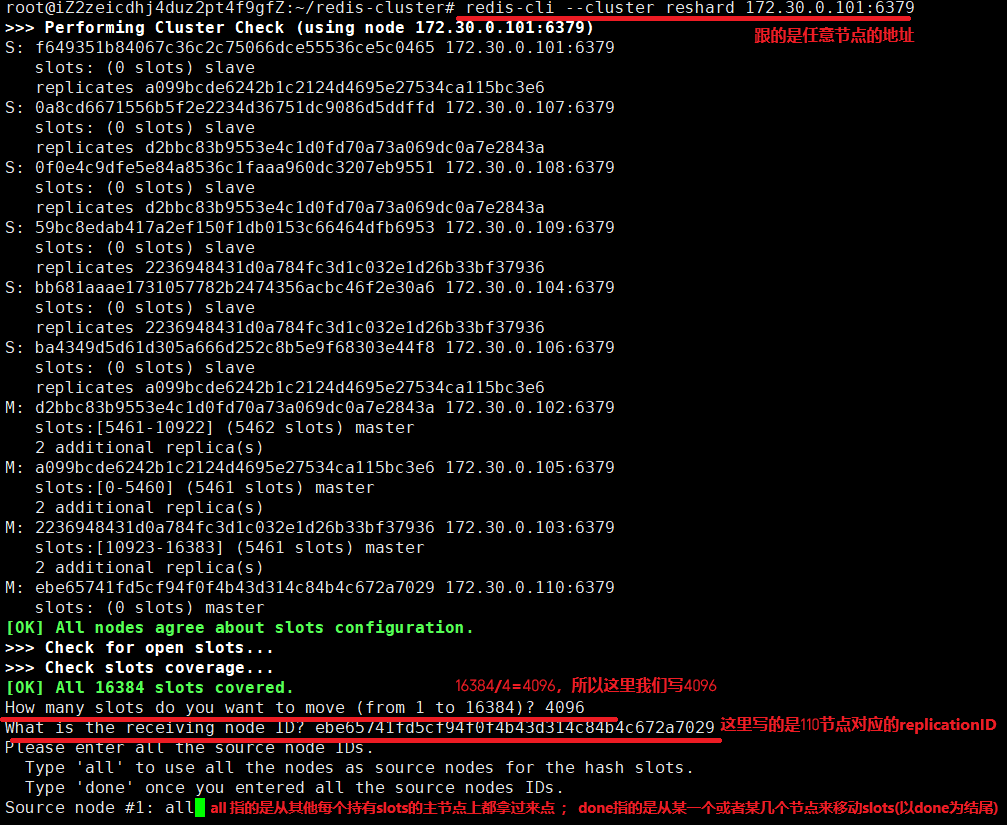

这里我们采取的方式是，把之前三组的主节点上的slots拎出来一些，分配给新的主节点110

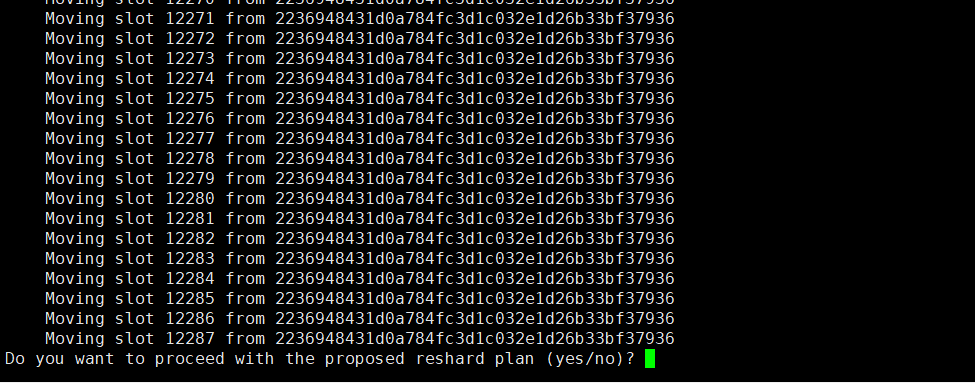

输入"yes"

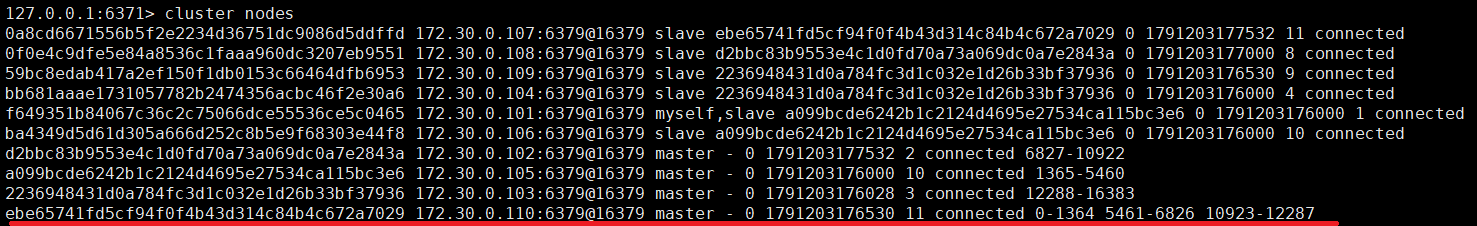

此时，再执行cluster nodes命令，来查看当前集群的信息

可以看到，110这个节点已经成功获取到了对应的槽位信息

注意：当获取到槽位信息之后，就要进行分配，任何搬运对应的key。在搬运key的过程中，对于那些不需要搬运的key，访问的时候是没有任何的问题的。但是对于需要搬运的key，进行访问可能会出现短暂的访问错误，这是因为key的位置发生了变化，随着搬运的完成，这样的错误也就恢复了

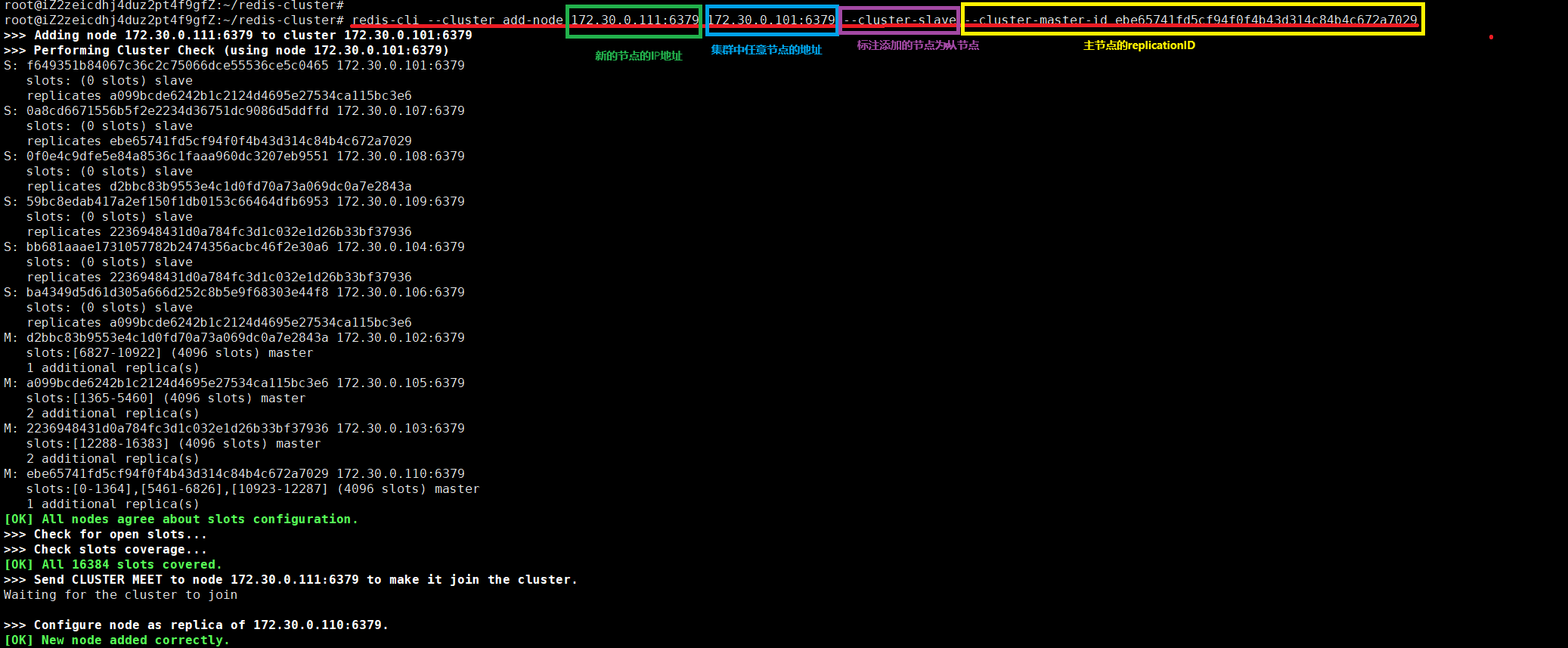

3.给新的主节点添加从节点

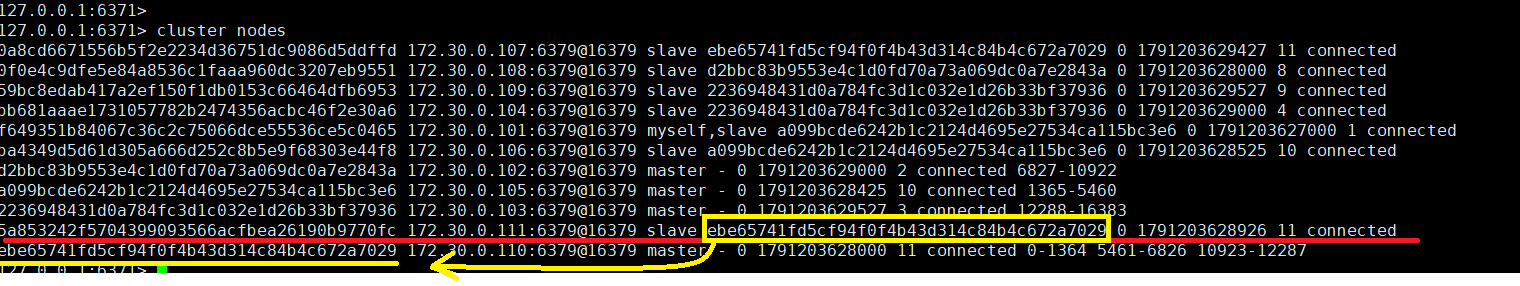

此时，我们再通过 cluster nodes命令来查看当前集群的信息

可以看到，我们添加的丛节点也成功了
