【电子战】第三季预告---波武器与电子系统强力毁伤
从软杀伤到硬毁伤
前两季，我们聊了雷达对抗、通信对抗、干扰与抗干扰。但电子战还有一个更硬核的分支：不是让对手"看不清"，而是让对手的电子系统直接"坏掉"。
如果干扰只是让雷达看不清，那么波武器能不能直接让雷达坏掉？强电磁脉冲、高功率微波、声波、反辐射导弹，如何毁伤电子系统？这些机理能否用 MATLAB 建模和可视化？
第三季，我们进入波武器世界。核心参考书是俄罗斯学者多贝金（В. Д. Добыкин）等人的著作《波武器：电子系统强力毁伤》。我们将沿着"物理机理---毁伤方程---强电磁源---微波武器---声波武器---反辐射导弹---综合评估"的主线，用 MATLAB 把关键模型跑一遍。
这一季不只讲概念，还要写代码、画曲线、做仿真。
电子战第三季：波武器与电子系统强力毁伤，正式开始。
图片内容：美国空军研究实验室（AFRL）的战术高功率作战响应器（THOR）武器系统实拍图，用于反无人机。
有效链接：https://www.afmc.af.mil/News/Photos/igphoto/2002832039/
说明：来源为美国空军装备司令部官网，照片由John Cochran拍摄，VIRIN编号为210211-F-AH330-1026。页面标注"IMAGE IS PUBLIC DOMAIN"。

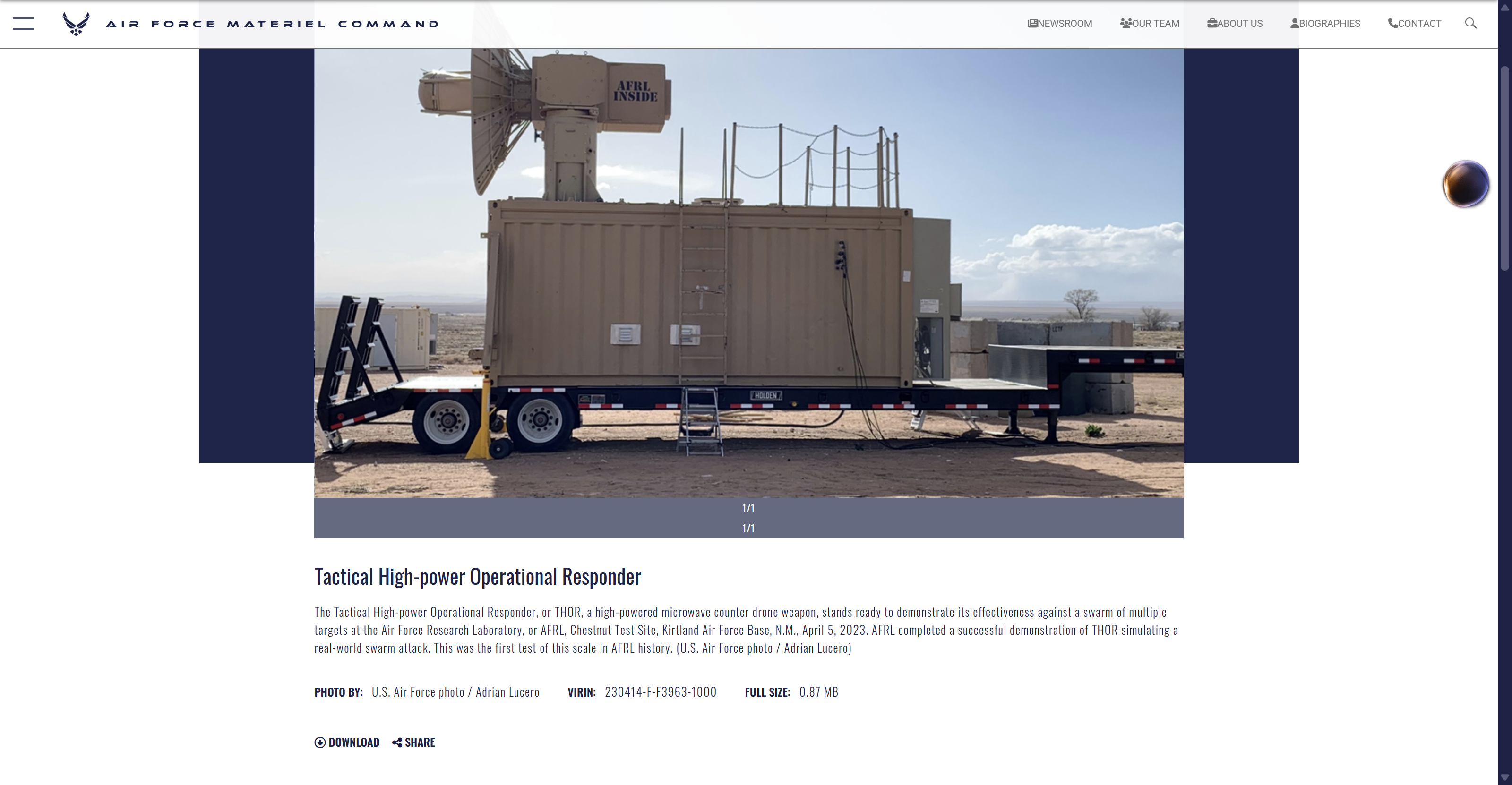

图片内容：THOR武器系统在演示中的实拍图，2023年4月5日摄于科特兰空军基地。
有效链接：https://www.afmc.af.mil/News/Photos/igphoto/2003224379
说明：来源为美国空军装备司令部官网，照片由Adrian Lucero拍摄，VIRIN编号为230414-F-F3963-1000。页面标注"IMAGE IS PUBLIC DOMAIN"。
前两季回顾
电子战系列走到今天，已经完成了两个阶段的探索。
第一，二季以2019年的《Emitter Detection and Geolocation for Electronic Warfare》和2022年的《Practical Geolocation for Electronic Warfare using MATLAB》为主线。这本书把电子战中的辐射源问题拆成三个部分：检测、到达角估计和定位。检测部分从检测理论出发，依次讨论连续波信号检测、扩频信号检测和扫描接收机；到达角估计部分覆盖参数估计理论、经典测向系统和基于阵列的测向算法；定位部分则系统讲解三角定位、TDOA、FDOA以及TDOA/FDOA混合定位。全书给出了主要算法的MATLAB实现代码，每章配有习题。第一季沿着这条"检测→测向→定位"的链路展开，让读者先搞清楚电子战中最基础的问题：怎么发现威胁辐射源、怎么测出它的方向、怎么算出它的位置。
到了第三季，问题变了。前两季研究的都是"怎么让对手看不见、听不清"------本质上是信息层面的压制。第三季研究的则是"怎么让对手的电子系统直接失效"------这是能量层面的毁伤。
从"软杀伤"到"硬杀伤"，是电子战能力的一次质变。软杀伤让对手暂时失能，硬毁伤让对手永久失效。前者的效果可以在干扰停止后恢复，后者的效果需要更换器件、修复电路甚至整机替换。这个区别决定了第三季的技术深度和工程复杂度都会显著提升。
第三季主题：波武器与功能毁伤
什么是波武器
波武器，指的是利用电磁波和声波等波动能量对电子系统实施功能性攻击的新概念武器。这个定义来自多贝金著作的中文版内容提要，书中将这类武器统称为"功能毁伤型武器"。
之所以叫"功能毁伤"，是因为它的目标不是炸毁设备外壳，而是让设备内部的电子器件失效------烧毁PN结、击穿介质、熔断互连线、扰乱逻辑状态。设备可能外观完好，但功能已经丧失。
功能毁伤与物理毁伤
功能毁伤和物理毁伤是两个不同层次的概念。功能毁伤指的是器件性能退化、逻辑混乱、暂时或永久失效；物理毁伤则是烧毁、熔断、击穿、结构破坏。波武器的目标通常是前者，但在能量足够高时也会导致后者。
两者的分界线，取决于一个关键参数：临界能量等级。当注入电子器件的能量超过这个阈值，器件就会发生不可逆的功能退化或物理损伤。
波武器的主要类型
根据书中内容，波武器主要包括以下几类：
- 高功率微波武器：以强电磁脉冲毁伤电子设备
- 激光武器：以高能激光束烧毁光学传感器和电子器件
- 声波武器：以强声波辐射毁伤电子设备
- 反辐射导弹：以自动导向方式追踪并摧毁辐射源
关键概念
本季将反复涉及以下核心概念：
- 功能毁伤方程：描述毁伤效果与功率密度、脉宽、器件参数之间关系的数学表达式
- 临界能量等级：器件发生功能毁伤所需的最小能量
- 功率密度：单位面积上的电磁功率
- 脉宽：脉冲持续时间，决定了热扩散是否可忽略
- 耦合路径：电磁能量进入电子系统的通道，分"前门耦合"和"后门耦合"
- 热毁伤模型：描述脉冲能量转化为器件温升的物理模型
核心参考书介绍
《波武器：电子系统强力毁伤》由俄罗斯学者В. Д. Добыкин（多贝金）等著，董戈、刘伟、孙文君译，国防工业出版社2014年出版，全书366页，ISBN 978-7-118-09008-6。
原书名直译为《电子对抗------无线电电子系统的强力毁伤》，中文版收入"清华大学中俄科技合作丛书"。
全书分为三大部分：
第1部分：用电磁场摧毁无线电系统和电子设备，涵盖功能毁伤型电磁武器、强电磁场对物质的作用、天然与人造强电磁场源、一次性使用的功能毁伤型武器（磁爆发生器）、多次使用的功能毁伤型微波武器（脉冲发生器、强电流电子加速器、超强真空微波振荡器）等内容。
第2部分：用声波辐射实施功能毁伤，讨论声波武器的工作原理与毁伤效应。
第3部分：用自动导向无线电辐射源的导弹毁伤无线电电子系统，涉及反雷达导弹的制导原理与毁伤机理。
书中重点章节包括：1.4功能毁伤方程、1.5对电子设备实施功能毁伤的临界能量等级、2.4电磁脉冲对半导体器件的热毁伤（含文什-贝尔毁伤模型）、5.7超强真空微波振荡器（含契伦科夫振荡器、回旋管、虚阴极器件）等。
需要说明的是，本季不是照搬翻译。我们采取"书稿解读 + 物理建模 + MATLAB 仿真"的方式：书中给出公式和定性结论，我们用MATLAB复现计算、可视化物理过程、验证理论预测。代码是手段，理解物理机理才是目的。
本季四幕结构
第三季共14集，按四幕展开：
| 幕 | 集数 | 主题 |
|---|---|---|
| 序章 | S03E00 | 为什么波武器是电子战的硬毁伤分支 |
| 第一幕 | S03E01---S03E04 | 功能毁伤概念与强电磁场物理基础 |
| 第二幕 | S03E05---S03E09 | 强电磁源、磁爆发生器、微波武器 |
| 第三幕 | S03E10---S03E11 | 声波毁伤与反雷达导弹 |
| 第四幕 | S03E12 | 综合毁伤评估与系统级仿真 |
| 番外 | S03E13 | 代码仓库、复现挑战、季终总结 |
第一幕建立物理基础：搞清功能毁伤方程和临界能量等级，理解强电磁场对金属、电介质、半导体的作用机理，掌握热毁伤模型。
第二幕进入装置层面：从天然和工程型强电磁源讲到磁爆发生器，再深入到多次使用型微波武器的脉冲发生器、电子加速器和超强真空微波振荡器。
第三幕转向另两条技术路线：声波辐射功能毁伤和反雷达导弹自动导向毁伤。
第四幕做综合集成：把前面各集建立的模块串联起来，构建从电磁耦合到热毁伤再到系统功能失效的端到端评估链路。
分集路线图
以下是第三季14集的预告表，每集给出核心看点和对应的MATLAB实验。
| 集号 | 标题 | 预告看点 | MATLAB 钩子 |
|---|---|---|---|
| S03E00 | 序章：从软杀伤到硬毁伤 | 第三季为什么存在 | 毁伤概率 vs 功率密度 |
| S03E01 | 功能毁伤方程与临界能量 | 电子设备何时算"被打坏" | 临界能量曲线 |
| S03E02 | 强电磁场对物质的作用（一） | 金属、电介质、半导体 | 趋肤深度与场衰减 |
| S03E03 | 强电磁场对物质的作用（二） | 热毁伤与文什-贝尔模型 | PN结温升仿真 |
| S03E04 | 天然强电磁场源 | 雷电与高能量雷达 | 雷电流波形与频谱 |
| S03E05 | 工程型辐射与核爆电磁脉冲 | NEMP与电缆耦合 | NEMP波形生成 |
| S03E06 | 磁爆发生器与一次性毁伤 | 爆炸压缩磁通 | 电流/能量放大仿真 |
| S03E07 | 多次使用型微波武器（一） | 脉冲发生器与加速器 | 脉冲形成线放电 |
| S03E08 | 多次使用型微波武器（二） | 契伦科夫振荡器、回旋管 | 色散关系数值求解 |
| S03E09 | 微波武器系统集成 | 链路预算与效率 | 系统级效率分析 |
| S03E10 | 声波辐射功能毁伤 | 声波如何毁伤电子设备 | 传播衰减与共振 |
| S03E11 | 反雷达导弹与自动导向 | 反辐射导弹制导 | 比例导引弹道 |
| S03E12 | 综合毁伤评估与系统级仿真 | 端到端评估 | 毁伤评估流水线 |
| S03E13 | 番外：代码、复现与季终 | 仓库与挑战题 | 综合App |
S03E08是全季技术含量最高的一集。契伦科夫振荡器的色散关系求解需要处理慢波结构中的电磁模式匹配，推导过程涉及Borgnis函数法和场匹配法，适合用MATLAB做数值求解和可视化。这一集也是最能体现"公式→代码→物理直觉"教学路径的一集。
MATLAB仿真规划
第三季建立统一的代码仓库：
EW-S3-WaveWeapons/
├── S03E00_序章/
├── S03E01_功能毁伤方程/
├── S03E02_趋肤效应/
├── S03E03_热毁伤/
├── S03E04_雷电电磁脉冲/
├── S03E05_NEMP耦合/
├── S03E06_磁爆发生器/
├── S03E07_脉冲形成线/
├── S03E08_契伦科夫振荡器/
├── S03E09_微波系统集成/
├── S03E10_声波毁伤/
├── S03E11_反辐射导弹/
├── S03E12_综合评估/
├── S03E13_番外挑战/
├── lib/
│ ├── plot_style.m
│ ├── emp_waveform.m
│ ├── thermal_damage.m
│ ├── skin_depth.m
│ └── damage_probability.m
├── data/
├── figures/
└── README.md每集一个Live Script，每集至少产出3---5张核心图表。技术栈以MATLAB R2022b+为基础，可选配Signal Processing Toolbox和PDE Toolbox。图表风格保持全季统一。
MATLAB实验的核心原则是：从书中提取可计算的物理问题，给出合理的简化假设，用完整可运行的脚本复现关键结果。比如S03E03的文什-贝尔热毁伤模型，书中给出了模型框架和理论曲线，我们用MATLAB实现数值积分、绘制PN结温升随时间的变化、分析脉冲参数对毁伤阈值的影响。S03E05的NEMP电缆耦合，可以基于传输线方法建立简化的场线耦合模型，计算不同入射角和电缆参数下的终端感应电流。
季终产物包括：14个MATLAB Live Script、1个综合毁伤评估App、1个GitHub代码仓库、1份术语表和1份参考文献索引。
产出形式与更新节奏
每集产出标准包：图文博客6000---9000字，视频版25---40分钟，MATLAB Live Script可运行可复现，附加思考题和参考文献。
更新节奏：每周三发布图文博客，每周六发布视频版。季终发布代码仓库v1.0和PDF合集。
每集博客的结构统一：问题提炼 → 模型简化 → 代码呈现 → 结果解读 → 扩展方向。视频版按"问题---机理---仿真---结论"推进。思考题每集2---3道，供读者改代码、调参数、做复现挑战。
适合谁看
本季适合以下读者：
- 电子战爱好者，想从"干扰"进阶到"毁伤"
- 雷达、通信、对抗专业的学生和研究人员
- 学习MATLAB仿真、希望有真实物理背景的练习者
- 国防科技与公开文献研究者
- 对高功率微波、电磁脉冲防护感兴趣的工程师
先修要求：电磁场基础、电路基础、信号处理基础、MATLAB基础。如果前两季跟着看下来了，第三季可以直接开始。如果没有，建议至少补一下电磁场基本概念（趋肤效应、传输线、天线耦合）和MATLAB基础语法。
安全边界与免责声明
本季只做公开文献解读、物理建模、教学仿真和防御评估。
不涉及具体武器工程实现参数。不提供可操作的武器制造方案。所有仿真均为简化模型，用于理解物理机理，不能直接用于工程系统设计。
书中涉及的武器原理和装置描述，均来自公开出版物。本季的MATLAB仿真以理解物理过程为目的，仿真结果的精度受简化模型限制，不应作为工程决策依据。
鼓励学术讨论与防御性研究。
互动与结语
每集留下2---3道复现挑战题。代码仓库同步更新，欢迎提交Issue和Pull Request。季终做一次直播问答，集中回答读者在仿真中遇到的问题。
与前两季的联动：第三季的"综合毁伤评估"会回溯第一季的雷达方程和第二季的通信链路，形成一个从信号层到能量层的完整电子战知识链条。如果你跟完了前两季，第三季会让你看到"干扰方程"和"毁伤方程"在同一物理框架下的统一。
电子战第三季，我们不再只谈干扰，而是进入波武器的硬毁伤世界。从电磁频谱到物理毁伤，用MATLAB看懂波武器。
