课时04 嵌入式技术应用设计实训 | 定时器：定时中断

嵌入式技术应用设计实训 | 定时器：定时中断

本课程开源地址（Gitee） ：https://gitee.com/fujianxinxi/qianrushishixundianzi.git

课件、示例代码与验收脚本都在该仓库，可直接 git clone 或下载 ZIP 使用。

B站配套视频合集 ：https://space.bilibili.com/572740825/lists?sid=9228122

合集《嵌入式技术应用设计实训｜STM32F103 从点灯到智能家居》：每课配一节视频，可先看现象演示，再照着做。

开发板资料A盘（百度网盘） ：https://pan.baidu.com/s/1_EXrjRUewwmGMgcy38zEZg（提取码：zbri）

正点原子官方资料下载 ：http://www.openedv.com/docs/boards/stm32/zdyz_stm32f103_nano.html
模块一 基础外设开发 · 2 学时 · 环境：Keil MDK5 + VS Code + 正点原子 STM32F103 Nano V1.3

一句话概述 ：从"延时不准、还占着 CPU"入手，把 TIM3 这条链路整条写在 main.c 里（开时钟 → 配 arr/psc → 开中断通道 → 启动），讲清定时时间怎么算（Tout=(arr+1)×(psc+1)/Ft，TIM3 的 Ft = 72MHz）；中断入口与回调沿用课时02/03 的套路，中断里只加一个 volatile 计秒变量、翻一个灯，主循环照跑 LED 花样并用课时03 的 printf 打印秒数。

本节目标

1. 能算出定时时间：说清 Tout=(arr+1)×(psc+1)/Ft 里三个量各是什么，并算出本课的 500 ms 是怎么来的（TIM3 的 Ft = 72MHz）
2. 能照着 TIM3_Init() 说出四步（开时钟 → 配参数 → 开中断通道 → 启动），并把现象跑通：DS1 每 0.5 秒翻转一次、串口每秒打印一行秒数
3. 能说出"中断入口 + 回调"这套结构和课时02/03 是同一个套路，并解释为什么中断里只加一个数、为什么计秒变量必须加 volatile

一、原理说明

课时01 用的 delay_ms() 是让 CPU 原地数数：数够时间才往下走，这段时间它什么也干不了；换个芯片、改个主频，同样的参数还不准了。定时器不一样------它是硬件里的一个计数器，由时钟自己数，数满了主动"敲门"（产生中断），CPU 在此之前爱干什么干什么。所以用定时器只要回答两个问题："数多快、数多少个" （预分频 psc 和自动重装值 arr，两者一起决定定时时间），和**"敲了门之后干什么"**（中断回调里那一小段代码）。本课把这条链路整条写在 main.c 里，一眼能看全；中断入口与回调刻意沿用课时02 按键、课时03 串口那套"入口 + 回调"写法------这已经是你第三次见到它了，该记住它的样子了。

二、讲解内容

2.1 知识讲解

1）为什么不能一直用 delay_ms()

	软件延时 delay_ms()（课时01 用过）	硬件定时器 + 中断（本课）
谁在数时间	CPU 自己原地数	硬件计数器，时钟自己在数
这段时间 CPU 能干什么	什么都不能干	想干什么干什么，到点被"敲门"
准不准	跟主频、编译器优化有关，改一处就可能偏	由时钟频率决定，准
同时干几件事	一件都干不了	主循环一件、定时器一件，并行
典型用途	闪灯、等器件稳定这种"短而糙"的等待	计秒、采样、刷新显示这种"要准、要周期"的活

2）定时时间是怎么算出来的

Tout = (arr + 1) × (psc + 1) / Ft

符号	是什么	本课取值
Ft	定时器的时钟频率	72 MHz（见下面的"为什么是 72M"）
psc	预分频（Prescaler）：先把时钟"降速"	7200 - 1
arr	自动重装值（Period）：降速后数多少个数	5000 - 1

代入：Ft / (psc+1) = 72MHz / 7200 = 10kHz（每 0.1 ms 计一个数）；(arr+1) = 5000 → 5000 × 0.1ms = 500ms。这就是本课"0.5 秒"的来历------课堂上要求你自己把这行算式算一遍。

**为什么 Ft 是 72 MHz 而不是 36 MHz？**TIM3 挂在 APB1 上，本板 PCLK1 = 36 MHz；但 STM32 有一条规则：当 APB 的分频不为 1 时，接在它上面的定时器时钟 = 2 × PCLK1，所以 TIM3 拿到的是 72 MHz。这条规则不看图也能记：定时器总线上的定时器，时钟永远是 72 MHz。

厂家的注释写着"定时器时钟为 84M，分频系数为 8400-1"，是错的 （那是别的芯片/别的例程抄来的），代码里传的是 7200-1。以代码和上面的算式为准------这也是提醒你：注释和代码不一致时，先自己算一遍。

3）定时器要配哪几样

字段	本课取值	说明
Instance	TIM3	用哪个定时器；F103 的 TIM2~TIM7 都是通用定时器
Prescaler	psc	预分频：0 表示不分频，n 表示 n+1 分频
CounterMode	TIM_COUNTERMODE_UP	向上计数：0 → arr
Period	arr	自动重装值：数到它就溢出（并产生更新中断）
ClockDivision	TIM_CLOCKDIVISION_DIV1	时钟分频，只影响采样与死区，不影响计数周期
AutoReloadPreload	TIM_AUTORELOAD_PRELOAD_ENABLE	使能自动重载

配完这六样，HAL_TIM_Base_Init() 把它们写进寄存器；再 HAL_TIM_Base_Start_IT() 启动计数并打开"更新中断"。

4）中断的"入口 + 回调"，你已经见过两次了

课时	中断入口（写在 main.c）	干活的地方（回调）
课时02 按键	EXTI0/2/9_5_IRQHandler()	HAL_GPIO_EXTI_Callback()
课时03 串口	USART1_IRQHandler()	HAL_UART_RxCpltCallback()
课时04 定时器	TIM3_IRQHandler()	HAL_TIM_PeriodElapsedCallback()

三者是同一个套路，分三步走：

硬件到点（或引脚变化、或收到字节）
        │  硬件自动
        ▼
TIM3_IRQHandler()                 ← 中断入口，向量表按这个名字找它
        │  我们调用
        ▼
HAL_TIM_IRQHandler(&TIM3_Handler) ← HAL 帮你判断是哪种中断、清掉标志位
        │  它再调用
        ▼
HAL_TIM_PeriodElapsedCallback()   ← 我们干活的地方（本课：计一个数 + 翻一个灯）

HAL_TIM_PeriodElapsedCallback() 在 HAL 库里是弱函数 （__weak），我们在 main.c 里重写一份就被调用，不用注册。

5）中断里为什么只能干"最少的活"

中断一进来，主循环就停在原地等着 ：这里干得越久，整个系统响应越迟钝。本课的回报里只有两件事------g_tick++ 和 LED1 = !LED1，加起来几微秒，主循环几乎感觉不到。

反过来说，下面这些绝对不能放进回调：

别放进去	为什么
printf(...)	一个字符在 115200 下要 ~87 µs，打印 20 个字符就是 1.7 ms，而这 1.7 ms 里主循环全停着
delay_ms()	直接在中断里"睡"几百毫秒，主循环彻底卡死（课时02 已经强调过一次）
复杂计算 / 大数组搬运	中断里应该"只置标志、只记账"，重活留给主循环

6）volatile：被中断改过的变量必须加

g_tick 的定义是这样的：

volatile u32 g_tick = 0;      // 中断里 +1、主循环里读 → 必须 volatile

道理很直白：编译器的优化是"假设这个变量没别人动过"。在它眼里，主循环里的 g_tick 从来没被赋值，于是可能只在第一次把它读进寄存器，之后一直用那个旧值 ------现象就是：灯在闪（中断确实在跑），但串口打印的秒数永远不动。

volatile 就是告诉编译器："这个变量可能被别人（中断）改，每次用都要老老实实回内存里重新读 "。记住一条规矩：中断里写、主循环里读的变量，一律加 volatile。

7）中断优先级

课时	外设	抢占优先级	子优先级
课时02	按键 EXTI	2	0
课时03	串口 USART1	3	3
课时04	定时器 TIM3	1	3

数值越小，优先级越高。本课串口只用来发送（阻塞式等发完，不用中断），所以 TIM3 的中断独占，不用担心被谁抢。等以后真的要用两个中断干活，就要回来想清楚"谁可以打断谁"。

8）分工：中断负责"数拍子"，主循环负责"换算和显示"

中断（每 0.5 秒一次）：g_tick++             ← 只记账，一个数
主循环（每 200 ms 一圈）：g_tick / 2 → 秒 → printf   ← 换算 + 显示

为什么不让中断直接把秒算出来、甚至直接打印？因为中断里越少干活越好（见第 5 条）。这个"中断只置标志/只记账，主循环取数据干活"的分工，是嵌入式里最常见的写法之一，实验四的加分项就是让你亲手体会一遍。

9）本课为什么把定时器代码全部写在 main.c

看哪一处	厂家写法	本课写法
定时器初始化	HARDWARE/TIMER/timer.c 的 TIM3_Init()	main.c 的 TIM3_Init()
开时钟、设中断优先级	藏在 HAL_TIM_Base_MspInit()（HAL 的隐式回调）里	TIM3_Init() 里明写
中断入口	timer.c 的 TIM3_IRQHandler()	main.c 的 TIM3_IRQHandler()
到点回调	timer.c 的 HAL_TIM_PeriodElapsedCallback()	main.c 的回调
打开 main.c 能看到什么	一句 TIM3_Init() + 主循环	整条链路：初始化 → 中断入口 → 回调 → 主循环

代价是 HARDWARE/TIMER/timer.c 暂时空了（只留一段说明），好处是一节课就能看全，而且与课时02、课时03（中断都写在 main.c）保持一致。实验四如果想把定时器再封装成自己的库，正好练一次"分层"。

2.2 代码示例

本课改两个文件，另外两个文件"搬空" （都在 课时文档/代码/课时04-定时器：定时中断/定时器中断实验/ 下）：

USER/main.c                       ← 本课主角：UART1_Init / TIM3_Init / TIM3_IRQHandler / 回调 / main
SYSTEM/usart/usart.c、usart.h      ← 沿用课时03 的"只发送"版本，供 printf 使用
HARDWARE/TIMER/timer.c、timer.h    ← 搬空了，只留一段说明（代码已全部进 main.c）

工程里其余文件（HARDWARE/LED、HARDWARE/KEY、SYSTEM/sys、SYSTEM/delay、HALLIB、CORE）都是现成的，不用动。

SYSTEM/usart/usart.h（完整代码）

#ifndef __USART_H
#define __USART_H
#include "stdio.h"
#include "sys.h"
//////////////////////////////////////////////////////////////////////////////////
// 《嵌入式技术应用设计实训》课时04 定时器：定时中断 ------ 串口（只用发送）
// 本文件基于正点原子 ALIENTEK NANO STM32F103 厂家例程改写，
// 原例程版权归广州市星翼电子科技有限公司所有。
//
// 本课只把课时03 里"发送"那一条路搬过来，用来 printf 打印秒数：
//      printf  ──> fputc() ──> uart_putc() ──> USART1
//      uart_send() ──────────────┘
// 课时03 的"接收 + 二进制命令"本课用不上，已经删掉；串口初始化写在 USER/main.c。
//////////////////////////////////////////////////////////////////////////////////

extern UART_HandleTypeDef UART1_Handler;        // USART1 句柄：usart.c 里定义、main.c 里初始化

void uart_send(const u8 *buf, u16 len);         // 本课唯一的发送出口
#endif

SYSTEM/usart/usart.c（完整代码）

#include "sys.h"
#include "usart.h"
//////////////////////////////////////////////////////////////////////////////////
// 《嵌入式技术应用设计实训》课时04 定时器：定时中断 ------ 串口底层（只用发送）
// 本文件基于正点原子 ALIENTEK NANO STM32F103 厂家例程改写，
// 原例程版权归广州市星翼电子科技有限公司所有。
//
// 只留一条发送路径（沿用课时03 的做法）：
//     ① uart_putc()  最底层：等上一个字节发完，再把一个字节写进数据寄存器
//     ② uart_send()  对外唯一出口
//     ③ fputc()      把 printf 接到 uart_putc() 上
// 串口初始化不在这里，写在 USER/main.c 的 UART1_Init() 里，看得见、不是黑盒。
//////////////////////////////////////////////////////////////////////////////////

UART_HandleTypeDef UART1_Handler;               // USART1 句柄

// 最底层：发 1 个字节
// SR 的 bit6 是 TC（发送完成标志），等它为 1 说明上一个字节发完了，再写 DR 才不会冲掉数据
static void uart_putc(u8 ch)
{
    while ((USART1->SR & 0x40) == 0);           // 等 TC = 1
    USART1->DR = ch;                            // 写数据寄存器，硬件自动一个位一个位发出去
}

// 对外唯一出口：发一串字节
void uart_send(const u8 *buf, u16 len)
{
    while (len--) uart_putc(*buf++);
    while ((USART1->SR & 0x40) == 0);           // 等最后一个字节真正发完再返回
}

// printf 重定向：printf 自己不懂串口，它把内容拼成字符串后，一个字符一个字符地调 fputc()
// Keil 里必须勾选 Options for Target → Target → Use MicroLIB，否则 printf 不出声
#pragma import(__use_no_semihosting)            // 不使用半主机模式，免得卡在 BKPT 上
struct __FILE                                   // 标准库要求有这个类型
{
    int handle;
};
FILE __stdout;
void _sys_exit(int x)                           // 屏蔽半主机相关的退出函数
{
    x = x;
}
int fputc(int ch, FILE *f)
{
    uart_putc((u8)ch);                          // 和 uart_send() 走同一条路
    return ch;
}

USER/main.c（完整代码）

#include "sys.h"
#include "delay.h"
#include "usart.h"
#include "led.h"
//////////////////////////////////////////////////////////////////////////////////
// 《嵌入式技术应用设计实训》课时04 定时器：定时中断
// 本文件基于正点原子 ALIENTEK NANO STM32F103 厂家例程（定时器中断实验-HAL库版本）改写，
// 原例程版权归广州市星翼电子科技有限公司所有。
//
// 硬件：正点原子 STM32F103 Nano V1.3（全部板载，不用额外接线）
//     DS0~DS7：PC0~PC7，低电平点亮
//     USART1 ：PA9 = TX、PA10 = RX，板上已连到板载 ST-Link 虚拟串口，本课只用来 printf 打印秒数
//
// 本课把"定时器"这条链路全部写在 main.c 里，一节课看得全，不用在文件之间跳：
//     UART1_Init()                    串口初始化（沿用课时03，只为 printf 打印）
//     TIM3_Init()                     定时器初始化：开时钟 → 配参数 → 开中断通道 → 启动
//     TIM3_IRQHandler()               中断入口（向量表按名字找它）
//     HAL_TIM_PeriodElapsedCallback() 到点后干活的地方（本课：计一个数 + 翻一个灯）
//
// 现象：
//     DS1 每 0.5 秒翻转一次 ------ 硬件定时器中断驱动，CPU 不用等
//     DS0 每 0.2 秒翻转一次 ------ 主循环 delay_ms() 驱动，CPU 原地等 200ms

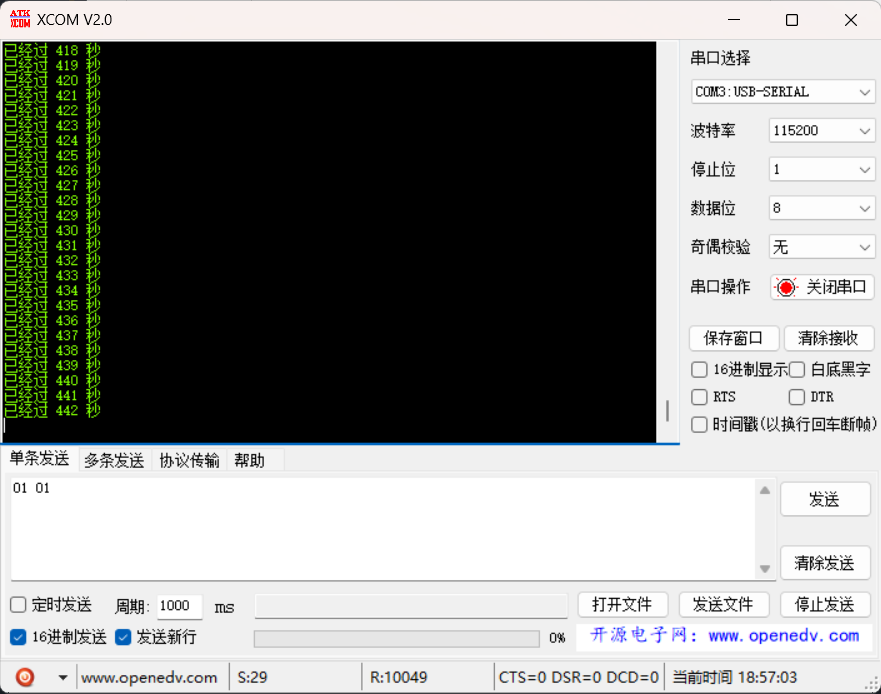

//     串口每 1 秒打印一行"已经过 n 秒"，秒数由中断在后台累加
//////////////////////////////////////////////////////////////////////////////////

TIM_HandleTypeDef TIM3_Handler;                 // TIM3 句柄
volatile u32 g_tick = 0;                        // 定时器节拍：中断里 +1、主循环里读
                                                // 被中断改的变量必须加 volatile，
                                                // 否则编译器可能认为它"永远不会变"而优化掉

// ------------------------------------------------------------------------------
// 串口 1 初始化（沿用课时03）：本课只用来 printf 打印秒数
//     ① 开时钟 ② 配 PA9/PA10 复用 ③ 配 115200-8-N-1
// ------------------------------------------------------------------------------
static void UART1_Init(u32 bound)
{
    GPIO_InitTypeDef GPIO_Initure;

    /* ① 开时钟（不开时钟，后面写寄存器全部无效，而且不报错） */
    __HAL_RCC_GPIOA_CLK_ENABLE();               // PA9 / PA10 在 GPIOA
    __HAL_RCC_USART1_CLK_ENABLE();              // USART1 自己
    __HAL_RCC_AFIO_CLK_ENABLE();                // STM32F1 的复用功能要经过 AFIO

    /* ② 配引脚：把 PA9、PA10 交给 USART1 去管 */
    GPIO_Initure.Pin   = GPIO_PIN_9;            // PA9 = TX
    GPIO_Initure.Mode  = GPIO_MODE_AF_PP;       // 复用推挽输出
    GPIO_Initure.Pull  = GPIO_PULLUP;
    GPIO_Initure.Speed = GPIO_SPEED_FREQ_HIGH;
    HAL_GPIO_Init(GPIOA, &GPIO_Initure);

    GPIO_Initure.Pin  = GPIO_PIN_10;            // PA10 = RX
    GPIO_Initure.Mode = GPIO_MODE_AF_INPUT;     // 复用输入
    HAL_GPIO_Init(GPIOA, &GPIO_Initure);

    /* ③ 配参数：两边必须一模一样，否则收到的全是乱码 */
    UART1_Handler.Instance        = USART1;
    UART1_Handler.Init.BaudRate   = bound;                  // 115200
    UART1_Handler.Init.WordLength = UART_WORDLENGTH_8B;     // 8 位数据位
    UART1_Handler.Init.StopBits   = UART_STOPBITS_1;        // 1 位停止位
    UART1_Handler.Init.Parity     = UART_PARITY_NONE;       // 无校验
    UART1_Handler.Init.HwFlowCtl  = UART_HWCONTROL_NONE;    // 无硬件流控
    UART1_Handler.Init.Mode       = UART_MODE_TX_RX;        // 收发都开
    HAL_UART_Init(&UART1_Handler);
}

// ------------------------------------------------------------------------------
// 定时器 3 初始化
//
// 定时时间怎么算： Tout = (arr + 1) * (psc + 1) / Ft
//     Ft = 定时器的时钟。TIM3 挂在 APB1 上，而当 APB1 的分频不为 1 时，
//          定时器时钟 = 2 × PCLK1 ------ 本板 PCLK1 = 36MHz，所以 Ft = 72MHz
//     本课取 psc = 7200 - 1：72MHz / 7200 = 10kHz，即每 0.1ms 计一个数
//             arr = 5000 - 1：数满 5000 个数 = 5000 × 0.1ms = 500ms = 0.5 秒
//     想改快改慢：只动 arr 就行（arr 减半 = 时间减半）
// ------------------------------------------------------------------------------
static void TIM3_Init(u16 arr, u16 psc)
{
    /* ① 开时钟 */
    __HAL_RCC_TIM3_CLK_ENABLE();                // 给 TIM3 使能时钟

    /* ② 配参数：预分频、计数方向、自动重装值、时钟分频、自动重载 */
    TIM3_Handler.Instance               = TIM3;                          // 用通用定时器 3
    TIM3_Handler.Init.Prescaler         = psc;                           // 预分频
    TIM3_Handler.Init.CounterMode       = TIM_COUNTERMODE_UP;            // 向上计数
    TIM3_Handler.Init.Period            = arr;                           // 自动重装值
    TIM3_Handler.Init.ClockDivision     = TIM_CLOCKDIVISION_DIV1;        // 时钟分频：不分
    TIM3_Handler.Init.AutoReloadPreload = TIM_AUTORELOAD_PRELOAD_ENABLE; // 使能自动重载
    HAL_TIM_Base_Init(&TIM3_Handler);           // 把上面参数写进寄存器

    /* ③ 开中断：放行 TIM3 的中断通道（抢占 1、子 3，数值越大优先级越低） */
    HAL_NVIC_SetPriority(TIM3_IRQn, 1, 3);      // 抢占 1、子 3（数值越大优先级越低）
    HAL_NVIC_EnableIRQ(TIM3_IRQn);              // 放行中断通道

    /* ④ 启动：定时器开始计数，数满了就产生"更新中断" */
    HAL_TIM_Base_Start_IT(&TIM3_Handler);
}

// ------------------------------------------------------------------------------
// TIM3 中断入口：向量表按这个名字找它
// （和课时02 的 EXTIx_IRQHandler、课时03 的 USART1_IRQHandler 是同一个套路）
// ------------------------------------------------------------------------------
void TIM3_IRQHandler(void)
{
    HAL_TIM_IRQHandler(&TIM3_Handler);          // HAL 判断是哪种中断、清标志位，再调回调
}

// ------------------------------------------------------------------------------
// 到点回调：中断里只干"最少的活"
// 只加一个数、翻一个灯；绝不在这里 printf、绝不 delay_ms------
// 中断一进来，主循环就停在原地了，这里干得越久，整个系统响应越迟钝。
// ------------------------------------------------------------------------------
void HAL_TIM_PeriodElapsedCallback(TIM_HandleTypeDef *htim)
{
    if (htim->Instance == TIM3)                 // 确认是 TIM3 的更新中断（多个定时器会共用这个回调）
    {
        g_tick++;                               // 0.5 秒一个"节拍"，真正的秒数在 main 里换算
        LED1 = !LED1;                           // 翻一下 DS1，让人"看见"中断在跑
    }
}

int main(void)
{
    u32 sec = 0;                                // 已经打印过的秒数

    HAL_Init();                                 // 初始化 HAL 库：顺带配好 1ms 时基
    Stm32_Clock_Init(RCC_PLL_MUL9);             // 系统时钟：倍频到 72MHz
    delay_init(72);                             // 初始化延时函数
    LED_Init();                                 // 初始化 8 个 LED（PC0~PC7），上电默认全灭
    UART1_Init(115200);                         // 串口 1：只用来 printf 打印
    TIM3_Init(5000 - 1, 7200 - 1);              // TIM3：72MHz/7200=10kHz，数满 5000 个 → 0.5 秒一次中断

    printf("\r\n");
    printf("嵌入式技术应用设计实训 | 课时04 定时器：定时中断\r\n");
    printf("DS1 由 TIM3 中断每 0.5 秒翻转；DS0 由主循环 delay_ms(200) 翻转\r\n\r\n");

    while (1)
    {
        LED0 = !LED0;                           // DS0：靠软件延时闪（CPU 原地等 200ms）
        delay_ms(200);

        if (g_tick / 2 != sec)                  // 中断每 0.5 秒 +1，所以 2 个节拍 = 1 秒
        {
            sec = g_tick / 2;                   // 主循环只负责"把节拍换算成人看的秒"
            printf("已经过 %u 秒\r\n", sec);     // printf → fputc → uart_putc，和课时03 同一条路
        }
    }
}

HARDWARE/TIMER/timer.c、timer.h（本课为"空壳"）

厂家把定时器代码放在这两个文件里，本课把它们搬进了 main.c，所以这两个文件只剩一段说明（原文见附录 B）。工程里保留它们，是为了不动 .uvprojx；实验四若想把定时器封装成自己的库，就从这里开始写。

代码里最值得盯住的 4 处

位置	为什么这么写
TIM3_Init() 的四步	开时钟 → 配参数 → 开中断通道 → 启动；和课时01 点灯、课时03 串口一个套路，看得见
volatile u32 g_tick	中断里 +1、主循环里读；不加 volatile 可能永远读到旧值（秒数不动）
HAL_TIM_PeriodElapsedCallback() 里只有两行	中断里只加一个数、翻一个灯，几微秒就出来；printf/delay_ms 一律不许进
g_tick / 2 放在主循环	中断只"数拍子"，换算和打印交给主循环------中断里越少干活越好

三、实验操作与现象

3.1 接线与操作步骤

本课不用接杜邦线：LED 在板上，串口走板载 ST-Link 的虚拟串口（和课时03 一样，下载与串口共用那根 USB 线）。

设备	接到哪	说明
板载 ST-Link（下载 + 串口一体）	板上标着 ST-Link 的 USB 口 → 电脑 USB 口	一根线管两件事：下载程序 + 串口收发；本课只用串口看 printf 打印的秒数
板上的 SWD 排针	（本课程不接）	备用口：只有换外接 下载器时才接 SWDIO / SWCLK / GND

操作步骤（照着做就能跑）：

1. 上电接线 ：板上标着 ST-Link 的 USB 口用一根线插到电脑（供电 + 下载 + 串口都走它），不用再接别的线
2. Keil 打开工程 ：课时文档/代码/课时04-定时器：定时中断/定时器中断实验/USER/TIMER.uvprojx；Options for Target → Debug 选 ST-Link Debugger；到 Target 勾上 Use MicroLIB （不勾，printf 不出声）
3. 先自己算一遍 （这是本课的重点练习）：TIM3_Init(5000 - 1, 7200 - 1) → 72MHz / 7200 = 10kHz → 5000 × 0.1ms = 500ms
4. 编译 ：Build（F7）确认 0 Error(s), 0 Warning(s)
5. 下载并连串口 ：Download（F8）；串口助手选课时03 记下的那个 COM 号（STLink Virtual COM Port），115200-8-N-1，打开串口
6. 按复位键看现象 ：对照 3.2 逐条核对------重点看两个灯频率不一样 、秒数在递增

3.2 观察到的现象

本课现象以随课视频演示为准；文档不逐条配截图，你自己做完请拍一张或录一段，作为提交物。

看哪里	看到什么算成功	怎么核对
板上	DS1 每 0.5 秒翻转一次 （约每秒明暗各一次）；DS0 每 0.2 秒翻转一次（闪得快得多）	两个灯频率明显不同、互不影响------这就是"中断在后台跑、主循环在台上跑"
串口	上电两行欢迎语，随后每秒一行 ：已经过 0 秒、已经过 1 秒、已经过 2 秒......	秒数连续递增、不跳号、不重复；哪怕主循环在忙着闪灯，秒数照样走

复位后的时间轴：

时刻	看到
0 ms	串口出现两行欢迎语；DS0、DS1 都开始翻转
每 200 ms	DS0 翻转一次（软件延时驱动）
每 500 ms	DS1 翻转一次（TIM3 中断驱动）
每 1 s	串口多一行"已经过 n 秒"（主循环把节拍换算出来打印）

图注：串口每秒打印一行秒数，秒数由定时器中断在后台累加（截图待补）

看不到现象怎么办（按最可能的顺序查）：

现象	最可能的原因	怎么处理
两个灯都不动、串口也不打印	定时器没启动，或中断通道没放行	检查 TIM3_Init() 里 HAL_NVIC_EnableIRQ(TIM3_IRQn) 和 HAL_TIM_Base_Start_IT() 都在
DS1 不动，但 DS0 在闪	中断根本没进来	核对入口函数名 TIM3_IRQHandler 拼写（向量表按名字找它，写错就永远进不来）
灯在闪，但秒数一直停在 0	g_tick 没加 volatile，被编译器优化成"只读一次"	补上 volatile 重新编译
串口一个字都没有	没勾 Use MicroLIB；或 COM 口 / 波特率选错	先确认 MicroLIB，再核对 COM 与 115200-8-N-1（详见课时03 排查表）
灯闪的频率和算出来的不一样	arr / psc 算错，或改完没重新编译下载	按 Tout=(arr+1)×(psc+1)/Ft 重算，Build+Download
程序像卡住了、串口输出断断续续	在回调里加了 printf 或 delay_ms	回调里只留 g_tick++ 和翻灯

执行前后对比（改一个数，看一眼差别）

操作	改之前	改之后
TIM3_Init(5000 - 1, 7200 - 1) → (10000 - 1, 7200 - 1)	DS1 每 0.5 秒翻一次	每 1 秒翻一次（慢一倍）------证明"时间是算出来的"
→ (1000 - 1, 7200 - 1)	0.5 秒	0.1 秒（快得几乎看不清）
psc 从 7200 - 1 改成 720 - 1（arr 不动）	计数频率 10kHz	计数频率 100kHz → 同样 5000 个数只要 50ms
把 volatile 去掉、优化等级调到 Level 3	秒数正常递增	秒数可能一直不动 （灯照闪）------这就是 volatile 的作用

四、学生练习

课堂上按顺序做，一条一条改、一条一条看现象：

编号	任务	提示	预期结果
P4.1	改时间	把 TIM3_Init(5000 - 1, 7200 - 1) 改成 (10000 - 1, 7200 - 1)，再改成 (1000 - 1, 7200 - 1)，各编译下载一次	DS1 分别是 1 秒、0.1 秒翻一次；能用公式把两次都算通
P4.2	自己算一遍	要求 DS1 每 2 秒 翻转一次，arr 该填多少？（psc 仍用 7200 - 1）	算得 arr = 20000 - 1（10kHz 下数 20000 个数 = 2 秒），改完现象对上
P4.3	亲眼见证 volatile	把 volatile 去掉，再把 Options for Target → C/C++ → Optimization 调到 Level 3，重新编译下载；看完记得改回来	灯还在闪，但串口秒数可能一直是 0 ------这就是不加 volatile 的后果
P4.4	改成毫秒表	把 g_tick / 2 改成 g_tick * 500，打印改成"已经过 n 毫秒"	串口每 0.5 秒打印一个 500 的倍数：0 / 500 / 1000 / 1500...
P4.5	亲手体验"中断里不能干重活"	在回调里加一句 printf("tick\r\n");，重新编译下载，盯住主循环打印的节奏和灯闪	主循环明显被拖慢、秒数开始"跳号"，灯闪也变怪；看完把这句删掉
P4.6	挑战：中断只置标志	加 volatile u8 g_flag = 0;，回调里只写 g_flag = 1;（不再直接 g_tick++），主循环里 if (g_flag) { g_flag = 0; g_tick++; }	现象和原来一样，但"中断只置标志、主循环干活"的分工更彻底------实验四的加分项就是这个

五、大作业（实验四：定时器秒表与 8LED 花样）

本作业对应课程大纲里的实验四「定时器秒表与 8LED 花样」，当堂完成、当堂验收；做不完的课后接着做，下次课开课先收。

5.1 任务书

把课上的"一个秒表 + 两个灯"，做成"一个秒表 + 8 个灯的花样"，两件事同时进行：

1. TIM3 每 1 秒 进一次中断：arr / psc 自己算，把算式写在注释里 ；中断里只做 sec++（可以顺便翻一个灯），不许 printf、不许 delay_ms
2. 主循环跑 8LED 花样 ：DS0→DS7 依次点亮（每步 200 ms），再从 DS7→DS0 折回来，来回不停------就是课时01 大作业里那个 led_show(dir, ms)
3. 每跑完一个来回，用串口 printf 打印一行 sec = n（秒数来自中断里累加的那个变量）
4. 两件事互不干扰：花样照跑（不被秒表打断），秒数也照走（不因花样变慢，±1 秒以内）
5. 中断里改、主循环里读的变量必须加 volatile
6. 编译输出 0 Error(s), 0 Warning(s)

加分项（任选，做几项算几项）：

• "中断只置标志"写法 ：回调里只写 g_flag = 1;，主循环看到 g_flag 才取数据、才打印（也就是 P4.6 那一套）
• 用课时02 的按键做清零 / 暂停秒表：按 KEY0 把秒表归零，再打印一行"秒表已清零"
• 中断周期改成 0.1 秒 ，打印带一位小数的秒表：10.3 秒 这种

挑战项：

• 把 8LED 花样搬进中断（每 10 ms 中断换一个灯），主循环只剩打印------然后观察串口打印是否被打断、是否有字符丢失，并写一句话说明**"为什么重活不能放进中断"**

5.2 分步提示

1. 先把秒表单独做出来 ：把 TIM3_Init(5000 - 1, 7200 - 1) 改成 (10000 - 1, 7200 - 1)（1 秒），确认串口每秒打印一行
2. 再接花样 ：把课时01 大作业写的 led_show(dir, ms) 放进主循环（led_show(0, 200); led_show(1, 200);），一圈来回约 3.2 秒
3. 打印时机放在主循环 ：每跑完一个来回打印一次 sec；千万不要在回调里打印
4. 按键清零（加分） ：把课时02 的 KEY_EXTI_Init() 和 HAL_GPIO_EXTI_Callback() 一起搬过来------注意它和 HAL_TIM_PeriodElapsedCallback() 是两个不同名字的弱函数，不会打架；回调里只做 sec = 0;
5. 最后自检 ：volatile 加了没有？回调里是不是只有一两行？0 Warning 有没有守住？

5.3 现象与验收标准

验收项	标准
秒表	串口每秒打印一行 sec = n，n 连续递增、不跳号、不错乱
花样	DS0→DS7→DS0 来回流水，任意时刻只有 1 个灯亮，每步 200 ms
并行	花样不停顿、秒数不变慢（两个来回之间秒数应增加 3~4 秒）
中断里干净	回调里只有 sec++（和可选的翻灯 / 置标志），没有 printf、没有 delay_ms
volatile	中断里改、主循环里读的变量都加了 volatile
编译下载	0 Error(s), 0 Warning(s)；Programming Done. Verify OK.
加分 / 挑战	按 5.1 里的规定逐项现场演示（做多少算多少）

5.4 提交物

• 代码：课时文档/代码/课时04-定时器：定时中断/定时器中断实验/USER/main.c
• 现象：一段 20 秒以内的视频（能同时看到 8 灯流水和串口秒数）
• 一句话说明："你的秒表为什么准？中断里为什么不打印？"

六、本节小结与下节预告

本节把定时器这条线完整走了一遍：先看清 delay_ms() 与硬件定时的区别 （一个让 CPU 原地数、一个让硬件自己数）；再学会算定时时间 ------Tout = (arr+1)×(psc+1)/Ft，本课 psc = 7200-1 得 10 kHz、arr = 5000-1 得 500 ms ，而 TIM3 的 Ft 之所以是 72 MHz，是因为"APB1 分频不为 1 时，定时器时钟 = 2 × PCLK1"；然后把中断入口 + 回调 这套写法第三次用了一遍（TIM3_IRQHandler → HAL_TIM_IRQHandler → HAL_TIM_PeriodElapsedCallback）；最后把"中断只数拍子、主循环读数据干活 "这个分工跑成了现象：DS1 每 0.5 秒由中断翻转、DS0 每 0.2 秒由主循环翻转、串口每秒打印一行秒数。三句话记住本课：时间是算出来的 （arr/psc/Ft 三个量）；中断里要短 （只加一个数，绝不 printf、绝不 delay_ms）；中断改的变量要 volatile。下节进入 PWM：用定时器的比较输出，让灯的亮度"随手可调"（呼吸灯）。

本节函数与宏速查

名称	一句话作用
TIM3_Init(arr, psc)	定时器初始化（本课写在 main.c）：开时钟 → 配参数 → 开中断通道 → 启动
__HAL_RCC_TIM3_CLK_ENABLE()	给 TIM3 使能时钟（不开时钟，后面全白写）
HAL_TIM_Base_Init(&htim)	把 Init.* 里的参数（psc / arr / 计数方向...）写进寄存器
HAL_TIM_Base_Start_IT(&htim)	启动计数，并打开"更新中断"（到点就来敲门）
HAL_NVIC_SetPriority(TIM3_IRQn, 1, 3)	给 TIM3 中断排优先级：抢占 1、子 3（数值越大越低）
HAL_NVIC_EnableIRQ(TIM3_IRQn)	放行 TIM3 的中断通道
TIM3_IRQHandler()	中断入口函数（向量表按名字找它），里面调 HAL_TIM_IRQHandler()
HAL_TIM_IRQHandler(&htim)	HAL 提供的"判断中断来源 + 清标志 + 转回调"
HAL_TIM_PeriodElapsedCallback(htim)	弱函数，定时器数满一圈时被调用；本课在这里 g_tick++ 和翻灯
volatile	告诉编译器"这个变量可能被中断改，每次都要回内存重新读"
delay_ms(n)	软件延时（CPU 原地等），不能放进中断

附录

A. 怎么编译下载（照着做就能跑）

1. 接线：板子上标着 ST-Link 的 USB 口用一根线插电脑（供电 + 下载 + 串口都走它）
2. Keil 打开：课时文档/代码/课时04-定时器：定时中断/定时器中断实验/USER/TIMER.uvprojx
3. 选下载器：Options for Target → Debug → ST-Link Debugger → OK
4. 勾 MicroLIB：Options for Target → Target → 勾 Use MicroLIB（printf 才出声）
5. 编译    ：Build（F7），确认 0 Error(s), 0 Warning(s)
6. 下载    ：Download（F8），确认 Programming Done. Verify OK.
7. 看现象  ：串口助手选对 COM 口、115200-8-N-1 并打开串口，按 RST：
             DS1 每 0.5 秒翻转（TIM3 中断）；DS0 每 0.2 秒翻转（主循环 delay_ms）；
             串口每秒打印一行"已经过 n 秒"

B. 本课代码

本课改两个文件、搬空两个文件（完整代码见 2.2 节）。工程里其余文件都是厂家例程现成的，不用动：

文件	作用
USER/TIMER.uvprojx	Keil 工程文件（用 Keil 打开这个）
USER/main.c	本课主角 ：UART1_Init()、TIM3_Init()、TIM3_IRQHandler()、HAL_TIM_PeriodElapsedCallback()、main()
SYSTEM/usart/usart.h	串口（只发送）接口：uart_send() 声明、UART1_Handler 外部声明
SYSTEM/usart/usart.c	串口底层：uart_putc() / uart_send() / fputc()（沿用课时03 的"只发送"版本）
HARDWARE/TIMER/timer.h、timer.c	搬空了 ，只剩一段说明（代码已进 main.c）；保留是为了不动 .uvprojx
HARDWARE/LED/led.c、led.h	LED 驱动：PC0~PC7 配成推挽输出并上电置全灭，提供 LED0~LED7 宏
HARDWARE/KEY/	厂家按键驱动（本课不用；实验四的加分项要按键清零时可以用课时02 的写法）
SYSTEM/sys、SYSTEM/delay	时钟配置、SysTick 延时（delay_ms）
HALLIB/、CORE/	STM32F1 HAL 库与启动文件
OBJ/	编译输出（已加入 .gitignore，不进仓库）

HARDWARE/TIMER/timer.h（完整代码）

#ifndef _TIMER_H
#define _TIMER_H
//////////////////////////////////////////////////////////////////////////////////
// 《嵌入式技术应用设计实训》课时04 定时器：定时中断
//
// 说明：本课把定时器的代码全部写在 USER/main.c 里------
//         TIM3_Init()                     定时器初始化（开时钟 → 配参数 → 开中断 → 启动）
//         TIM3_IRQHandler()               中断入口
//         HAL_TIM_PeriodElapsedCallback() 到点后干活的地方
//       一节课就能看全"初始化 → 中断 → 干什么"，不用在文件之间跳。
//
//       所以本文件暂时只留这段说明，没有任何声明。
//       工程里保留 HARDWARE/TIMER 目录，是为了和厂家例程的工程结构一致（.uvprojx 不用改）；
//       做实验四时若想把定时器封装成自己的库，就从这里开始加。
//////////////////////////////////////////////////////////////////////////////////
#endif

HARDWARE/TIMER/timer.c（完整代码）

//////////////////////////////////////////////////////////////////////////////////
// 《嵌入式技术应用设计实训》课时04 定时器：定时中断
//
// 本文件是厂家例程（定时器中断实验-HAL库版）里放定时器代码的地方，厂家写法是：
//         TIM3_Init()                     初始化
//         HAL_TIM_Base_MspInit()          开时钟、设中断优先级（藏在 HAL 回调里）
//         TIM3_IRQHandler()               中断入口
//         HAL_TIM_PeriodElapsedCallback() 到点后翻 LED1
// 四个东西全在这个文件里，学生打开 main.c 只能看到一句 TIM3_Init()，
// "中断在哪、中断里干什么"完全看不见------课时02、课时03 已经踩过这个坑。
//
// 本课改法（与课时02、课时03 一致）：把它们全部搬进 USER/main.c，看得见全链路：
//         USER/main.c：UART1_Init() / TIM3_Init() / TIM3_IRQHandler() /
//                      HAL_TIM_PeriodElapsedCallback() / main()
//
// 所以本文件暂时为空，只留这段说明。工程里保留它，是为了不动 .uvprojx；
// 做实验四时如果想把定时器封装成自己的库（比如加 TIM3_GetTick()），就从这里开始写。
//////////////////////////////////////////////////////////////////////////////////

C. 定时器参数与时间速查（TIM3，Ft = 72 MHz）

psc	计数频率	arr	定时时间
7200 - 1	10 kHz（每个数 0.1 ms）	1000 - 1	100 ms
7200 - 1	10 kHz	2000 - 1	200 ms
7200 - 1	10 kHz	5000 - 1	500 ms（本课）
7200 - 1	10 kHz	10000 - 1	1 s
7200 - 1	10 kHz	20000 - 1	2 s
720 - 1	100 kHz（每个数 0.01 ms）	5000 - 1	50 ms
36000 - 1	2 kHz（每个数 0.5 ms）	2000 - 1	1 s

提醒 ：psc 和 arr 都是 16 位 （0 ~ 65535），也就是"最多数 65536 个数"。要定更长的时间，先用 psc 把频率降下来（本课要 1 秒，10 kHz 下 arr = 10000 - 1 就够了，不需要硬撑到 65535）。

相关文档

• 课程大纲（课时04 在"一、基础外设开发模块"，实验四同名）
• 课程文档写作规范（0.1 教学环境约定）
• 上一课：课时03 串口通信：USART 收发与 printf
• 下一课：课时05 PWM 输出：频率与占空比
