一条审批流的数据库账：5 张核心表、3 张扩展表、0 张表单表

要在一套系统里加审批流，第一个绕不过去的问题是：要动多少数据库？

答案决定了这件事的难度。如果每个引擎都要你先建二十张表、跑三个迁移脚本、再请一位懂它内部编码的人来解释每张表在干什么，那这件事在评审会上就永远过不了。我们把这套引擎用八种语言各写了一遍，表结构反而是一个可以当面数清楚的东西：

建表 SQL 一共 128 行 ，8 张表 、81 列；
其中真正参与流程裁决的是 5 张 （54 列），另外 3 张（27 列）是设计稿台账和委托窗口这类管理能力；
表单表 0 张。你的表单数据不建新表，它进的是实例和任务上那一列 JSON。

这一篇把这份账摊开给你：逐列讲清存什么，逐行动讲清谁在什么时候把它写进去，最后给你三条能直接用在评审会上的判断。

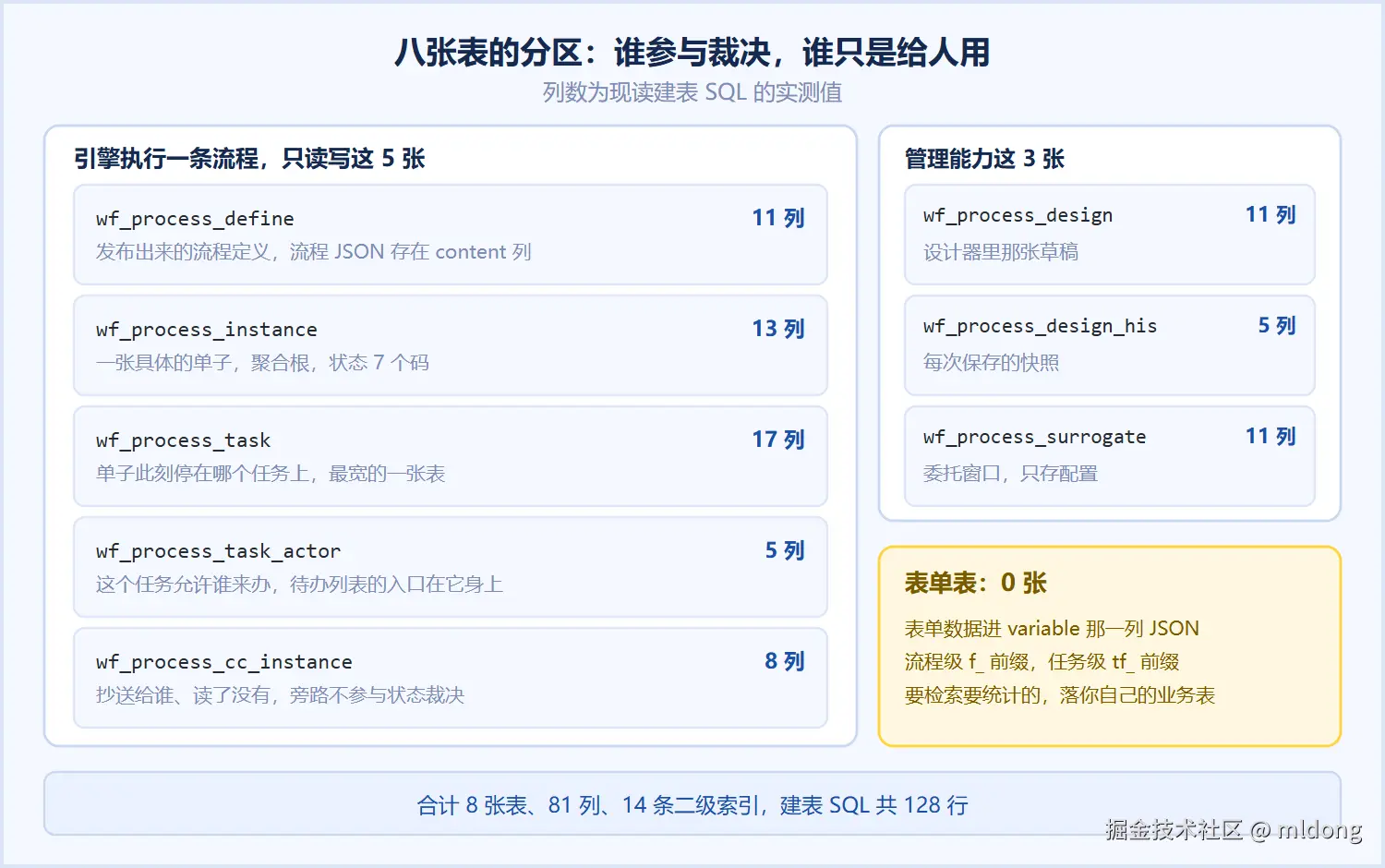

一、先把账给了：5 张裁决表、3 张管理表

引擎执行一条流程，只在下面这 5 张表上读写：

表	列数	存什么	参与状态裁决吗
`wf_process_define`	11	发布出来的流程定义，含流程 JSON 与版本号	只读
`wf_process_instance`	13	一张具体的单子：谁发起的、走哪版定义、什么状态	聚合根
`wf_process_task`	17	单子当前停在谁手上的哪一个任务	子实体
`wf_process_task_actor`	5	这个任务允许谁来办	参与者快照行
`wf_process_cc_instance`	8	抄送给谁、读了没有	旁路，不参与裁决

另外 3 张是管理能力，引擎核心不依赖它们：

表	列数	存什么
`wf_process_design`	11	设计器里那张草稿，以及它发布过没有
`wf_process_design_his`	5	每次保存的草稿快照，供设计器回看历史版本
`wf_process_surrogate`	11	委托窗口：谁在什么时间段把哪类单子交给谁

这张分区表就是本篇的第一条判断依据："要不要建表"和"这张表参与不参与裁决"是两个问题。前 5 张的每一列都要被状态机读到；后 3 张只是给人用的台账，删了不影响在跑的单子。

二、五张核心表逐列过

`wf_process_define`（11 列）：发布产物，不是设计稿

列	类型	干什么
`id`	BIGINT	主键，应用层生成
`name`	VARCHAR(64)	流程编码，唯一，程序按它找流程
`display_name`	VARCHAR(100)	给人看的名字
`type`	VARCHAR(32)	流程分类，用于列表分组
`state`	INT	流程是否可用（1 可用 / 0 不可用）
`content`	BLOB	流程模型定义本体（设计器画出来的那份 JSON）
`version`	INT	版本号
`create_time` / `create_user` / `update_time` / `update_user`	---	审计四列

索引一条：name。

这里有两个落地时最容易问的点。第一，流程 JSON 直接存在这张表的 content 列里 ，不是文件、不是对象存储，所以备份库就备份了流程定义。第二，version 在这张表上，而实例只记 process_define_id------同一份定义重复发布是原地更新还是新增一行，决定了在跑的单子跟着变还是走旧版，这是接引擎时必须自己拍板的一件事，我们的做法在《改了工作流引擎的流程定义，在跑的审批单有的跟着变、有的不变》里写过，此处不重复。

`wf_process_instance`（13 列）：一张具体的单子

列	类型	干什么
`id`	BIGINT	主键
`parent_id`	BIGINT	父流程实例 ID，只有子流程实例才有值
`process_define_id`	BIGINT	走哪一条流程定义
`state`	INT	实例状态
`parent_node_name`	VARCHAR(100)	挂在父流程的哪个节点上
`business_no`	VARCHAR(64)	业务单号，你的报销单号写在这里
`operator`	VARCHAR(64)	发起人
`expire_time`	DATETIME(3)	期望完成时间，按定义里配的到期表达式算出来写入
`variable`	TEXT	流程变量，JSON 字符串
审计四列	---	同上

索引两条：process_define_id、operator。

实例状态全集是 7 个码：10 进行中、20 已完成、30 已撤回（发起人撤回）、40 强行终止（管理员终止）、45 已拒绝、50 挂起、99 已废弃。这 7 个码是契约的一部分，八种语言实现取值一致，别在自己的项目里再造一套------再造一套的代价是所有现成的前端页面、统计口径、报表都要跟着改。

business_no 这一列值得单独说：它是引擎和你的业务之间唯一的挂接位。引擎不知道报销单是多少钱，它只知道自己这张实例挂着哪个业务号。

`wf_process_task`（17 列）：单子此刻停在谁手上

列	类型	干什么
`id`	BIGINT	主键
`process_instance_id`	BIGINT	属于哪张单子
`task_name`	VARCHAR(100)	任务节点编码，对应流程图上的节点 id
`display_name`	VARCHAR(100)	节点显示名
`task_type`	INT	0 主办任务 / 1 协办任务
`perform_type`	INT	0 普通参与 / 1 会签参与
`task_state`	INT	任务状态
`operator`	VARCHAR(64)	实际办理人（办完才写）
`finish_time`	DATETIME(3)	完成时间
`expire_time`	DATETIME(3)	任务期望完成时间
`form_key`	VARCHAR(100)	这个任务用哪张表单------只是标识，不存数据
`task_parent_id`	BIGINT	上一步任务 ID，"退回上一步"按它回
`variable`	TEXT	任务变量，JSON 字符串（会签计数在这里）
审计四列	---	同上

索引三条：process_instance_id、task_name、operator。

任务状态全集 6 个码：10 进行中、20 已完成、30 已撤回（随实例撤回）、40 强行终止（随实例终止）、50 挂起（随实例挂起）、99 已废弃。最后这个码解释了一件事：驳回或者跳转之后，那些"本来还要办但不用再办"的兄弟任务不是被删掉的，是标成 99 留在表里的------所以你查得到"当时有三个人要会签，两个人没办就被废了"。

task_type 和 perform_type 是两列独立开关：前者管这个人在流程里算主办还是协办，后者管这个任务是单人办还是会签。组合出来的四种形状都成立，别把它们当一列用。

task_parent_id 说明一件反直觉的事："上一步"不是流程图上的前驱节点，而是这张单子里实际走过的上一条任务行。所以退回落点由数据决定，画了回环的流程也能退回对的地方。

`wf_process_task_actor`（5 列）：最小的表，撑住待办列表

sql 复制代码

CREATE TABLE IF NOT EXISTS wf_process_task_actor (
  id              BIGINT      NOT NULL COMMENT '主键',
  process_task_id BIGINT      NOT NULL COMMENT '流程任务ID',
  actor_id        VARCHAR(64) NOT NULL COMMENT '参与者ID',
  create_time     DATETIME(3) NULL COMMENT '创建时间',
  create_user     VARCHAR(64) NULL COMMENT '创建用户',
  PRIMARY KEY (id),
  KEY idx_process_task_actor_ptid (process_task_id),
  KEY idx_process_task_actor_aid (actor_id)
) ENGINE=InnoDB DEFAULT CHARSET=utf8mb4 COMMENT='流程任务和参与人关系';

五个列、没有 update 两列，因为它是一行写完就不改的关系行。一个允许的办理人一行：一个节点给三个人候选、谁来办都行时，一条任务对应三行参与者。

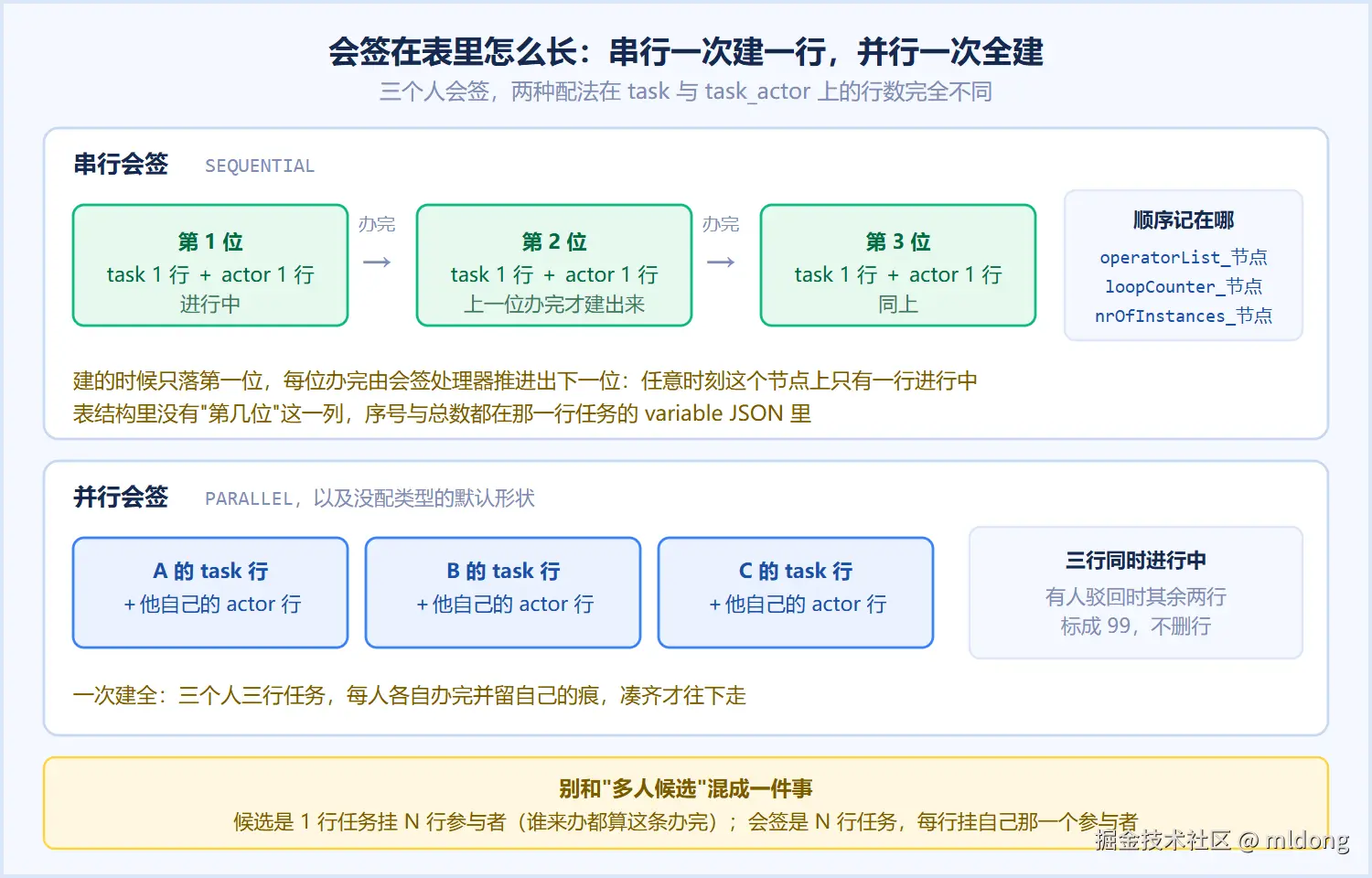

这里有个容易混的点值得说清："多人候选"和"会签"在表里不是一种形状。候选是 1 行任务挂 N 行参与者（谁先办都算这一条任务办完）；会签是 N 行任务，每行任务挂自己那一个参与者（三个人就是三行任务加三行参与者），因为每个人都要各自办完并留自己的痕。

这张表解释了为什么 actor_id 是 VARCHAR(64) 而不是 BIGINT：参与者的身份由宿主系统给，可能是用户 ID，也可能是用户名或者工号，引擎不参与这个决定，只按字符串存并按字符串查。

`wf_process_cc_instance`（8 列）：抄送是旁路

列	类型	干什么
`id`	BIGINT	主键
`process_instance_id`	BIGINT	抄送的是哪张单子
`actor_id`	VARCHAR(64)	被抄送人
`state`	INT	0 未读 / 1 已读，默认 0
审计四列	---	同上

索引两条：process_instance_id、actor_id。

抄送行独立写入，不参与任何状态判断------它不影响流程走不走得下去，只影响红点。把它和参与者混在一张表里是很多实现的第一坑：抄送人一多，"我的待办"就长出根本不需要办的单子。

三、四条通用约定，决定了这张表能不能跨库跨语言用

主键不自增。 八张表的 id 全是 BIGINT NOT NULL，没有 AUTO_INCREMENT------主键由应用层的 ID 生成器给（雪花或等价方案）。这么做的收益很实在：一条流程实例先在 A 库建、再迁到 B 库，ID 不变；分库分表时不用处理自增段冲突；批量导入历史单据时不会出现"同一条单子两个库两个号"。代价是导入外部数据要自己带 ID。

出口一律字符串化。 雪花 ID 是 19 位数字，超过 JavaScript 的 2^53 安全整数上限，浏览器里 JSON 解析一次就把尾数舍了。引擎门面把实例 ID、任务 ID 出口统一转成字符串，前端拿到的就是完整的那一串。这一条不是可选的，任何把 ID 当数字返回的实现都会在某个浏览器上出事。

时间是 DATETIME(3)。 存 UTC 还是存本地时区，八种语言实现按规范归到一个口径（以宿主时钟为准），毫秒精度留给"两个人同一秒内点了同意"这种纠纷------没有毫秒，审批留痕的先后顺序就说不清。

不用逻辑删除。 设计相关表的删除就是物理删除，没有 is_deleted 列。留痕不靠软删标记，靠实例和任务的状态：30 已撤回、40 强行终止、99 已废弃，单子永远在，只是不再往下走。

四、表单数据为什么不建表：扩展位只有那一列 JSON

这是本篇标题里那个 0 的来处。审批流系统里"表单"是需求量最大的部分，但它和流程裁决是两件事：引擎要知道的是这一步该谁批、批完往哪走，金额是多少、附件传了没有，引擎不需要按列去查。

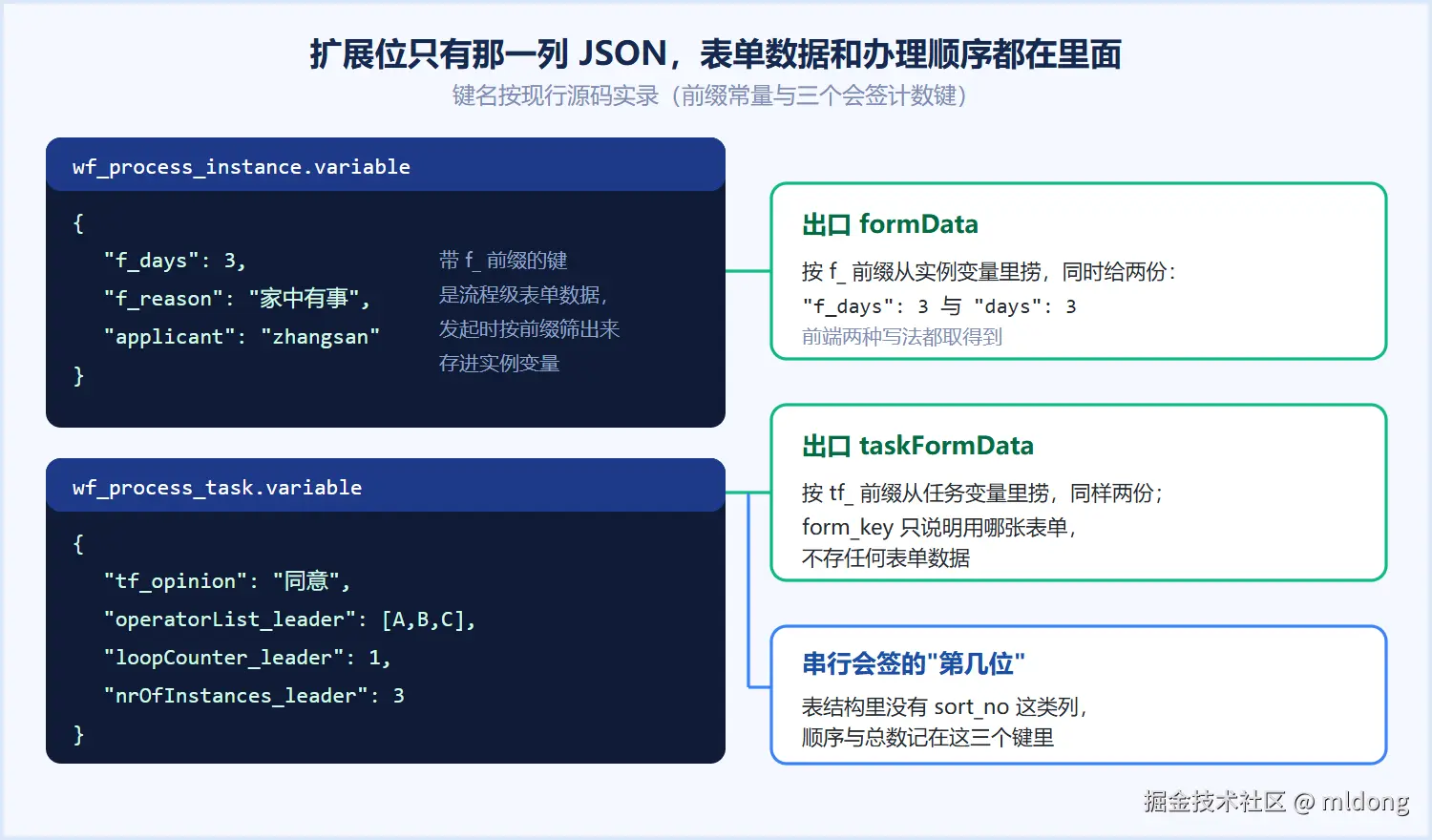

我们的做法是把表单数据放进那两列 JSON：

实例的 variable 里，带 f_ 前缀的键是流程级表单数据；
任务的 variable 里，带 tf_ 前缀的键是任务级表单数据；
门面出口时按前缀捞出来，派生成 formData 和 taskFormData 两个字段，同时给"带前缀"和"去掉前缀"两份，前端两种写法都能取到。

顺序也存在 JSON 里。以串行会签为例：任务行的 variable 里放 operatorList_{节点}（全量办理人）、loopCounter_{节点}（当前序号）、nrOfInstances_{节点}（总数）三个键，表结构里根本没有"第几位"这一列。串行会签只创建第一位成员的任务行，每位成员办完才推进出下一位，所以任意时刻这个节点上只有一个进行中的会签任务；并行会签才是全员预建。

委托也一样：wf_process_surrogate 存的是配置，生效结果是参与者行 。某个窗口生效时，代理人被并进那个任务的参与者集合，也就是往 wf_process_task_actor 里加一行。所以"我的待办"这个查询不需要 UNION 一张委托表，也不需要 JOIN 窗口时间去判断------判断在任务创建那一刻就做完了。配置表和结果表分清，查询面就干净。

那么表单数据到底该怎么放？给你三条判断：

字段要参与流程走向判断 （金额决定走不走总监）------放进 variable，用 f_ 前缀，表达式取的就是它。
这张表单就是业务主体 （报销单本身，要能单独查、单独改、单独出报表）------建你自己的业务表，把实例 ID 或 business_no 挂在你的表上。别把报销明细塞进 JSON 列，那是拿 JSON 列当明细表用。
需要按字段检索或做统计------落业务表并建索引。JSON 列检索要整列解析，数据一多这条路就废了。

第 2 条是大多数团队该选的那条：引擎给的是 8 张表，你给自己的业务加几张表由你的业务决定，这笔账两边不要混。

五、每一行是什么时候被写进去的

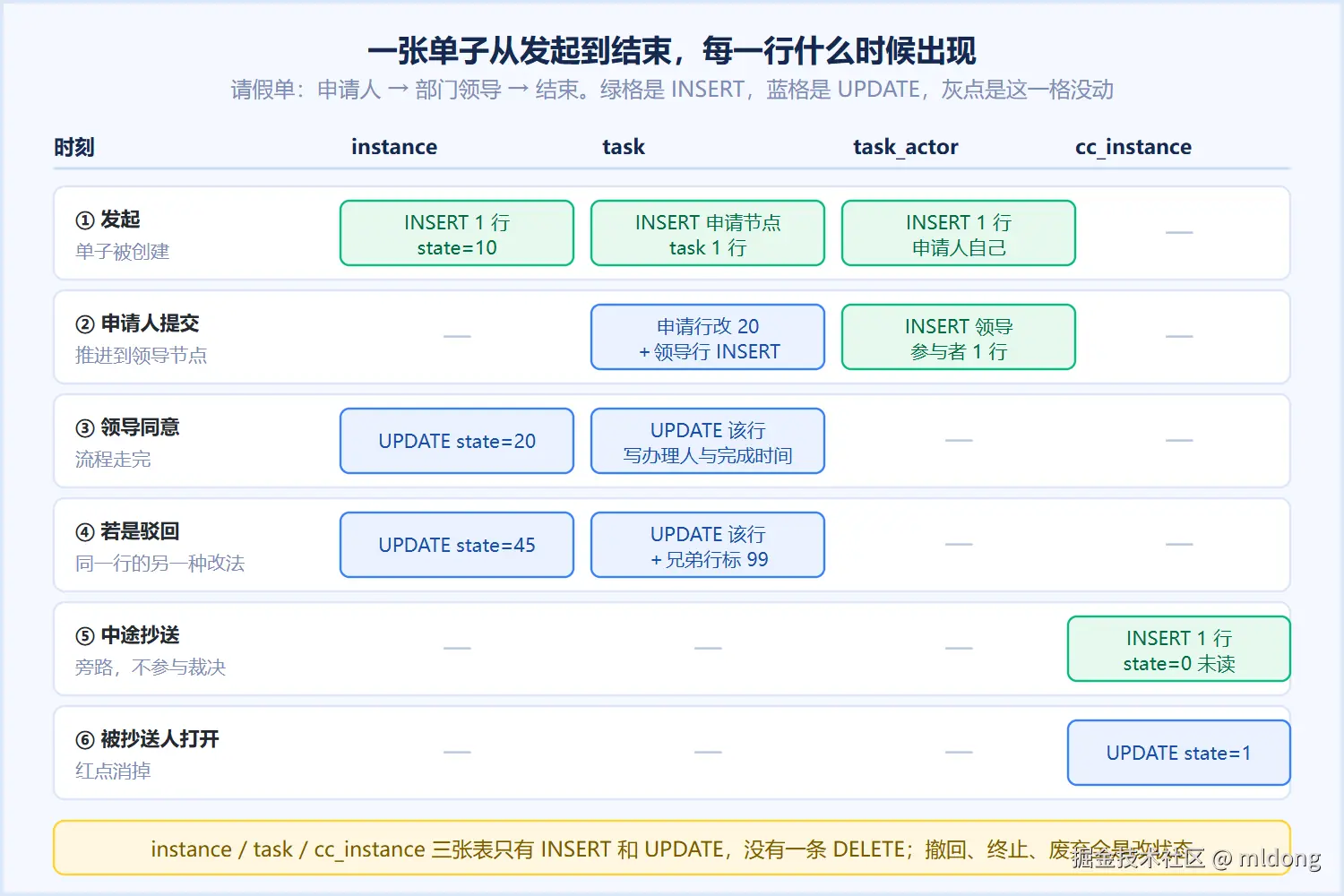

拿最普通的形状走一遍：请假单，申请人 → 部门领导 → 结束。

时刻	写了哪些行	动词
发起	`instance` 1 行（state=10）＋申请节点的 `task` 1 行＋ `task_actor` 1 行（申请人自己）	INSERT
申请人提交	申请节点 task 行更新为已完成；领导节点 task 新插 1 行＋参与者 1 行	UPDATE ＋ INSERT
领导同意	领导 task 行更新（写 `operator`、`finish_time`、state=20）；实例 state 改 20	UPDATE
领导驳回	领导 task 行更新；实例 state 改 45	UPDATE
中途抄送	`cc_instance` 新插 1 行，state=0	INSERT
被抄送人打开	`cc_instance` 那行 state 改 1	UPDATE

这里有一条能替你避开一堆问题的性质：流程走完，单子不会被删，行只会变状态 。我们数过仓储层的 SQL 清单：wf_process_instance、wf_process_task、wf_process_cc_instance 三张表只有 INSERT 和 UPDATE，一条 DELETE 都没有。撤回、终止、废弃全是改状态。

而所有"新任务出现"的路径------发起、办理推进、串行会签的每一步、跳转、回退到首节点------收在同一个建任务入口上，仓储层对应的 INSERT 也只有一条。这个"唯一收口"是引擎侧的纪律：八条路径共用一条写语句，跨语言的表行为才不会各写各的。

参与者集合是会变的：换人、加签、移除参与者都会动它，所以 task_actor 上有两处 DELETE，分工不同------一处按任务号清掉这个任务的全部参与者行（整个集合重建时用），一处按 actor_id IN (...) 只删指定那几个人（移除个别参与者时用）。这是三张执行表里唯一允许删的：它删的是"此刻谁该办"，不是"发生过什么"。

六、14 条索引就是你的查询面

8 张表一共 14 条二级索引，它们把"这个系统能高效回答哪些问题"划定了：

你要查的	走哪条索引	形状
我的待办	`idx_process_task_actor_aid`	任务表 JOIN 参与者表，条件 `task_state = 10 AND actor_id = ?`
我办过的	`idx_process_task_operator`	按 `operator` 查任务，`task_state <> 10`
这单走到哪了	`idx_process_task_piid`	按 `process_instance_id` 取全部任务行
我发起的单子	`idx_process_instance_operator`	按 `operator` 查实例
某定义的所有实例	`idx_process_instance_pfid`	按 `process_define_id` 查实例
谁的待办最多（统计）	`idx_process_task_actor_aid`	参与者表 JOIN 任务表，按 `actor_id` 分组计数
委托是否生效	`idx_process_surrogate_op` / `_sur`	按授权人或代理人取窗口

注意第一行：待办的入口在参与者表，不在任务表 。这就是为什么一张只有 5 列的 task_actor 不能省------待办列表要的是"允许我来办"，而不是"我办的"，后者是 task.operator，那是已办列表的口径。这两个查询混用是待办列表出现幽灵单子的常见原因。

也请注意另一件事：这份 DDL 里没有 (actor_id, task_state) 这样的复合索引，因为引擎不知道你的数据量。待办表过千万时按你自己的查询补索引，这份 SQL 是起点不是终点。

七、八份一模一样的建表 SQL

最后说一件很笨但很有用的事。

这套引擎有 Java、Go、Python、Node、PHP、Rust、MoonBit、C# 八个实现，每个仓里都带一份自己的 schema-mysql.sql------放在各自仓的 schema 或测试目录里，单语言用户下载就能建表，不需要先去别处找 DDL。

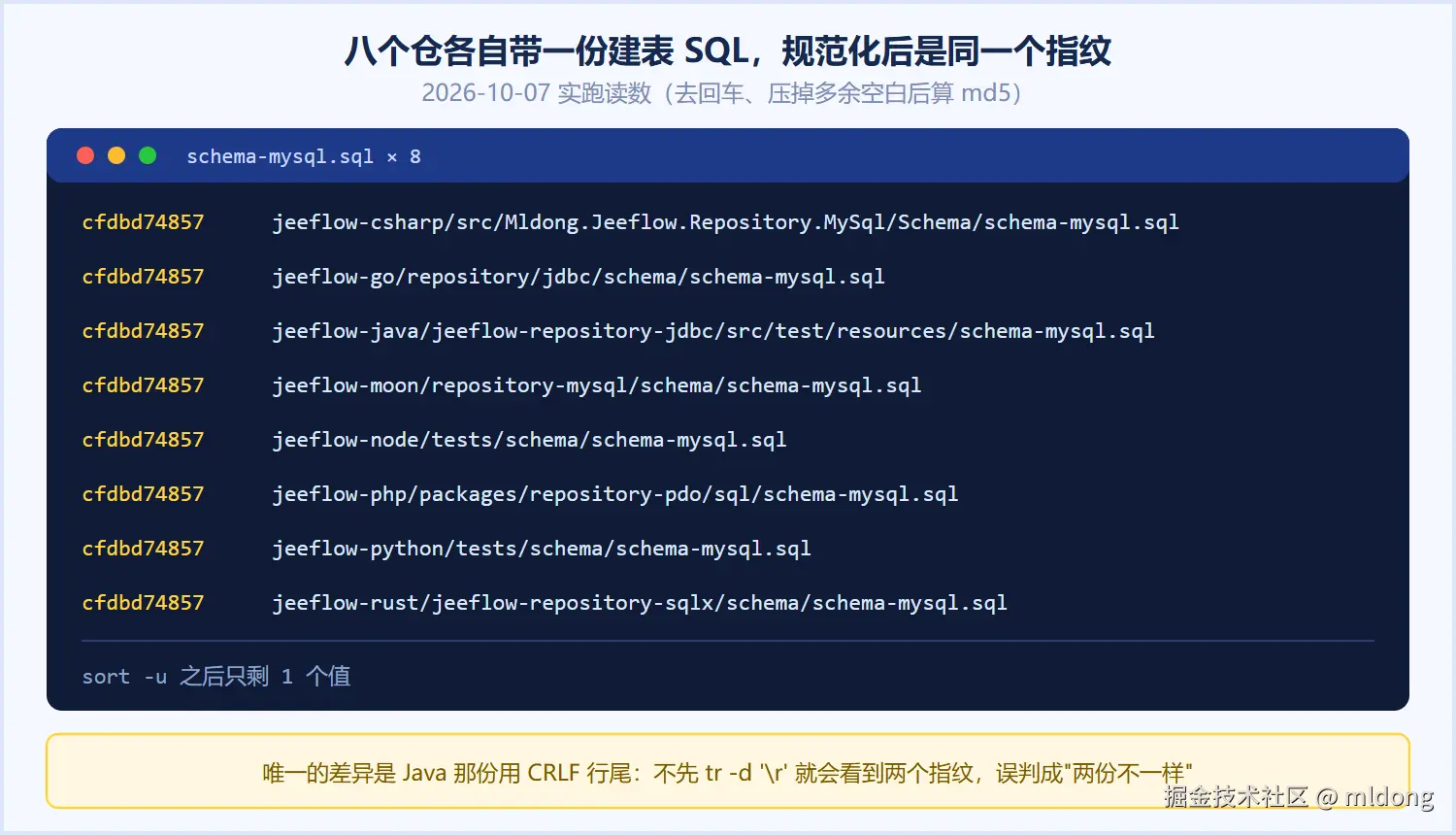

八份是逐字相同的。核一次很简单，在放着这几个仓的目录里跑：

bash 复制代码

find . -name schema-mysql.sql -not -path '*/target/*' | sort |
while read -r f; do
  h=$(tr -d '\r' < "$f" | sed 's/[[:space:]]\{2,\}/ /g' \
      | md5sum | cut -c1-10)
  printf '%s  %s\n' "$h" "$f"
done

八行输出、指纹只有一个值，就说明内容一致。我们 2026-10-07 这一轮跑出来是八个 cfdbd74857。唯一要记得的是先去回车再压空白：Java 那份的行尾是 CRLF，不除回车你会看到两个指纹，然后怀疑人生。

编辑只改一个源，然后分发到各仓，表结构就零自由度。这是跨语言对齐里最便宜的一块：行为要读代码才能对齐，而表结构只需要一条复制命令。把没有争议的东西固定下来，把精力留给有争议的，这份账在引擎移植里省下的时间比看上去多。

收个尾

接审批流先数表。 5 张参与裁决、3 张管设计和委托、0 张表单表。多出来的每一张都要问一句：谁读它。
想清楚表单数据放哪儿。 参与流程判断的进 JSON 列，业务主体建自己的表挂 business_no，要检索要统计的落业务表建索引。这三句选错一句，后面全是补丁。
状态码不要自己造。 实例 7 个、任务 6 个是契约，八种语言实现取值一致；索引按你的量补，状态码别动。
