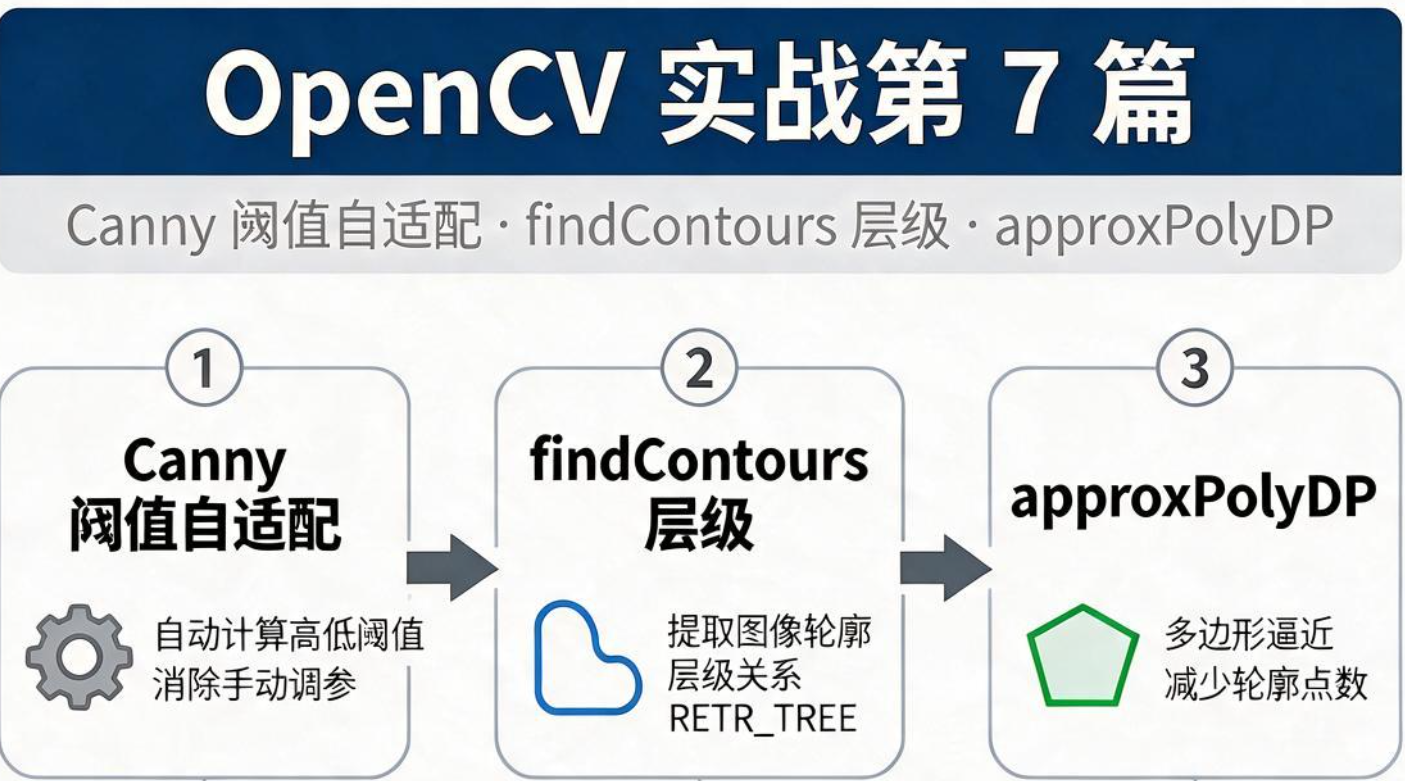

OpenCV 实战第 7 篇：Canny 阈值自适配、findContours 层级与 approxPolyDP

为什么固定阈值的 Canny 换个光源就全变成噪点？
阈值分割解决的是"多亮算前景"，边缘检测解决的是"哪里亮度突变"。这篇把 Canny / findContours / approxPolyDP 三件套摊开，用实测数据 回答三个问题：Canny 到底有几个参数、阈值能不能自己算、轮廓层级选错会丢什么。其中有两个结论和主流说法相反：Canny 根本没有 sigma 参数 ，以及 findContours 在 5.0.0 上不改写你的输入图。
版本说明 ：本文所有像素级输出、阈值数值、耗时和异常行为均在 OpenCV 5.0.0 实测获得（Python 绑定，opencv-python-headless）。API 语义以 4.13.0 官方文档发布为准。两者不一致处，本文保留实测结果并标出"实测"，不做隐藏。

代码说明 ：本文的 C++ 阈值统计逻辑已用 g++（llvm-mingw，UCRT，x86_64）实际编译运行 验证------喂入 Python 侧算好的梯度矩阵，120 组结果与 numpy 在 1e-4 相对误差内一致。但本机没有 OpenCV C++ 头文件 ，所以 cv:: 调用本身未在此机编译执行；凡涉及 cv:: 行为的数字均来自 Python 实测。

上篇回顾

上一篇讲几何变换，核心是一个反直觉结果：对单应矩阵几何，remap 预计算映射表比 warpPerspective + WARP_INVERSE_MAP 慢 1.88 倍 ；只有非线性位移（镜头畸变）复用映射表才快 15.17 倍。结论是别把非线性场景的优化经验直接搬到线性场景。

本篇换到边缘与轮廓，但底层是同一个道理：参数不是"越大越好"或"照抄教程"，而是要和数据的实际分布匹配 。Canny 的阈值就是典型------你抄来的 50, 150 在 A 光源下刚好，在 B 光源下要么全是噪点，要么一条边都不剩。

一、`Canny` 的真实参数：5 个，没有 `sigma` 也没有"连通性"

先破一个几乎所有中文教程都写错的地方。Canny 的完整签名是：

text 复制代码

Canny(image, threshold1, threshold2[, edges[, apertureSize[, L2gradient]]])

一共 5 个参数。 我把流传最广的三个"参数"逐个传了一遍，看 OpenCV 认不认：

cpp 复制代码

// 后文反复用到的小工具：两幅二值图逐像素不同的像素数
static int countDiff(const cv::Mat& a, const cv::Mat& b) {
    cv::Mat d;
    cv::compare(a, b, d, cv::CMP_NE);      // 不等处为 255
    return cv::countNonZero(d);
}

// 教程常见的四个说法。在 C++ 里它们连编译都过不去 ------ 这反而是好事，
// 比"传进去没报错但悄悄失效"强得多。
cv::Canny(src, dst, 60, 160, 3, /*L2gradient=*/false, /*sigma=*/1.2);
// error: no matching function for call to
//   'Canny(InputArray, OutputArray, int, int, int, bool, double)'
// note: candidate function not viable: no known conversion from 'double' to 'bool'
//
// cv::Canny(src, dst, 60, 160, apertureSize = 3, sigma = 1.2);
//                                        ^^^^^^^^^ C++ 也没有具名参数
//
// Python 绑定侧实测（把四个关键字逐个传进去，看 OpenCV 认不认）：
//   sigma        -> rejected
//   ksize        -> rejected
//   connectivity -> rejected
//   blocksize    -> rejected

实测输出（4 个全部 rejected）：

关键字	实测结果	流传说法的问题
`sigma`	❌ rejected	不存在。而且比"不可配置"更强：现代 OpenCV 的 Canny 内部根本不做高斯平滑
`ksize`	❌ rejected	不存在。不是 `GaussianBlur` 的那个 ksize
`connectivity`	❌ rejected	不存在。连通性由滞后阈值机制隐式决定
`blocksize`	❌ rejected	不存在。那是 `adaptiveThreshold` 的参数

⚠️ 这四个错误参数的来源基本能猜到：把 Canny 和 adaptiveThreshold（blockSize）、GaussianBlur（ksize/sigma）混在了一起。如果你在 C++ 里写了 cv::Canny(src, dst, 50, 150, 3, false, 1.2)，第 7 个参数是 L2gradient（布尔），不是 sigma。 多传一个 double 会直接编译不过------这反而是好事，至少不会静默生效。

真实的 5 个参数

参数	实测/文档含义	默认	踩坑要点
`image`	输入，必须 `CV_8U` 单通道	---	传 `16U`/`32F`/`8S` 抛异常
`threshold1` / `threshold2`	双阈值滞后：小的做连接（linking），大的做强边缘种子	必需	实测与大小顺序无关，见下
`edges`	输出图；传回输入即原地改写	新建	危险，见坑 1
`apertureSize`	Sobel 算子的孔径，不是高斯核	`3`	源码校验原文：`"Aperture size should be odd between 3 and 7"`；`-1` 额外表示 Scharr
`L2gradient`	用 L2 范数替代 L1 近似	`false`	实测边缘像素数 3967 → 3873

双阈值与顺序无关，但 `apertureSize` 会放大 8 倍

三个能失败的测试：

cpp 复制代码

// ① 顺序无关吗？------交换两个阈值，比较输出
cv::Mat e_ab, e_ba, e_hi;
cv::Canny(src, e_ab,  60, 160, 3);
cv::Canny(src, e_ba, 160,  60, 3);
std::cout << "swap   differing px = " << countDiff(e_ab, e_ba) << "\n";  // 实测 0

// ② 阳性对照：阈值真的有用吗？------换一个大阈值必须有差异，
//    否则上面那个"差异 0"只是因为阈值在这张图上无关紧要，测试等于没做
cv::Canny(src, e_hi, 60, 200, 3);
std::cout << "raise  differing px = " << countDiff(e_ab, e_hi) << "\n";

实测 (60,160) 与 (160,60) 差异 0 像素------源码里有一行直白的解释：

cpp 复制代码

// canny.cpp
if (low_thresh > high_thresh) std::swap(low_thresh, high_thresh);

OpenCV 自己把小的那个当连接阈值、大的那个当强边缘种子，所以你传反了不会错，也不会有警告。 而 (60,160) 与 (60,200) 在这张图上差异也是 0（这张图的梯度分布是双峰的，正好落在空隙里，这也是我下面要造对比度阶梯的原因）。

apertureSize 则完全不同------它不是"精调旋钮"，是量级开关：

`apertureSize`	实测边缘像素数	相对 `3` 倍数
`1` / `2` / `4` / `9`	❌ 抛异常	---
`3`	3,967	1.00×
`5`	32,176	8.11×
`7`	57,511	14.50×

孔径越大，Sobel 核覆盖的邻域越宽，梯度累加越多。从 3 改到 5，边缘数量涨 8 倍，而你一个字节的图都没换。

但注意这个倍率不是单调加速的 ------3→5 涨 8.11×，5→7 只再涨 1.79×。原因在源码里，而且这个归一化只做了一半：

cpp 复制代码

// canny.cpp，两处并不相邻：
// (1) 在 Canny() 里------阈值先除
if (aperture_size == 7) { low_thresh /= 16.0; high_thresh /= 16.0; }

// (2) 在 parallelCanny::operator() 里------梯度也除
scale = (aperture_size == 7) ? (1 / 16.0) : 1.0;

也就是说 OpenCV 想让梯度与阈值同比例缩放 ，好让阈值跨孔径保持可移植------但它只对 apertureSize=7 做了，对 5 一点都没做 。所以 3→5 是"核变宽、梯度膨胀、阈值照旧"的裸涨（8.11×），5→7 则被 /16 抵消掉了一大半（只剩 1.79×）。

这才是"改孔径必须重调阈值"的准确理由 ：不是因为孔径和阈值天然耦合，而是因为 OpenCV 的补偿逻辑有缺口 。你若指望 apertureSize 在 3/5/7 之间自由切换而阈值照搬，行为是不一致的------而且这个不一致没有任何文档说明，只能从源码看出来。

二、算子选型速查表

需求	用什么	别用什么	实测依据
只要二值边缘（0/255）	`Canny`	`Sobel` + `threshold`	后者边缘双线、宽度随梯度变化
只要梯度幅值（自定阈值）	`Sobel` + `magnitude`	`Canny`	Canny 的双阈值你无法直接控制
图像有噪声	`GaussianBlur` → `Canny`	直接 `Canny`	实测伪边缘占 97.9%
目标内孔洞也算独立目标	`RETR_TREE` / `RETR_CCOMP`	`RETR_EXTERNAL`	实测 EXTERNAL 丢 2/3 轮廓
只关心最外层包围	`RETR_EXTERNAL`	`RETR_TREE`	省层级，实测 1 vs 3 轮廓
后续要算面积/周长/逼近多边形	`CHAIN_APPROX_SIMPLE`	`CHAIN_APPROX_NONE`	实测顶点数 1736 → 204
需要每个边界像素	`CHAIN_APPROX_NONE`	`CHAIN_APPROX_SIMPLE`	SIMPLE 会丢掉共线中间点
输入是 `16U`/`32F`/`8S`	先 `convertTo(CV_8U)`	直接调	实测四种位深全部抛异常
场景 640×480、只要外轮廓	`RETR_EXTERNAL` + `SIMPLE`	`TREE` + `NONE`	实测耗时差异在噪声内（0.092--0.116 ms）

三、为什么必须先 `GaussianBlur` 再 `Canny`：把"假边缘"量化出来

Canny 用一阶差分算梯度，一阶差分对噪声极其敏感。这不是定性说法，我把它量化了。

测试设计：先用干净图算出"真边缘"作为基准（3,967 px），再加入 σ=25 的高斯噪声，然后对比三种处理。

cpp 复制代码

cv::Mat clean = src;                        // 无噪声基准
cv::Mat noisy, blurred;                     // σ=25 噪声 / 先降噪
addGaussianNoise(clean, noisy, 25.0);
cv::GaussianBlur(noisy, blurred, cv::Size(5, 5), 1.4);

cv::Mat e_clean, e_raw, e_blur;
cv::Canny(clean,   e_clean,  60, 160, 3);
cv::Canny(noisy,   e_raw,    60, 160, 3);
cv::Canny(blurred, e_blur,   60, 160, 3);

std::cout << "clean   = " << cv::countNonZero(e_clean)  << "\n";   // 实测 3967
std::cout << "raw     = " << cv::countNonZero(e_raw)    << "\n";   // 实测 109518
std::cout << "blurred = " << cv::countNonZero(e_blur)   << "\n";   // 实测 3765
// 差集：噪声图有、干净图没有的边缘 = 纯噪声制造的假边缘
std::cout << "spurious= " << countDiff(e_raw, e_clean)   << "\n";   // 实测 107190

实测结果：

场景	边缘像素	相对干净图	结论
干净基准	3,967	1.00×	真边缘
σ=25 噪声，不降噪	109,518	27.61×	边缘数量暴涨 27 倍
σ=25 噪声，先 `GaussianBlur`	3,765	0.95×	几乎完全恢复

其中 107,190 个像素（占原始的 97.9%）是干净图里根本不存在的边缘------它们是噪声梯度被双阈值机制"确认"后留下的。

这解释了工业视觉里一个常见的翻车现场 ：实验室样本拍得干净，参数调好了一整版；产线样本表面有细微纹理，同样的参数一上去，满屏毛刺。问题不在 Canny，在样本的噪声水平变了，而你把阈值当成了定值。

但"多模糊一点"不是解法------一个会失败的配平测试

上面那句很容易被读成"那就多 blur"。这是错的。模糊过强会把真边缘一起抹掉。我用一条 3 px 宽的细杆做守门测试：

cpp 复制代码

// kThinBarRows = 细杆所在的行区间；用它做守门测试
for (auto [ksize, sigma] : {std::pair{3, 1.1}, {5, 1.4}, {9, 3.0},
                            {15, 5.0}, {21, 7.0}}) {
    cv::Mat b, edges;
    cv::GaussianBlur(src, b, cv::Size(ksize, ksize), sigma);
    cv::Canny(b, edges, 60, 160, 3);
    std::cout << "blur(" << ksize << ") sigma=" << sigma
              << "  total=" << cv::countNonZero(edges)
              << "  thin_bar=" << cv::countNonZero(edges(kThinBarRows, cv::Range::all()))
              << "\n";
}

实测：

`GaussianBlur`	σ	总边缘像素	细杆带边缘像素
`(3, 3)`	1.1	3,847	746
`(5, 5)`	1.4	3,447	746
`(9, 9)`	3.0	3,125	750
`(15, 15)`	5.0	0	0
`(21, 21)`	7.0	0	0

(15,15) σ=5.0 时全图边缘归零 。原因很直白：σ=5 的高斯把 3 px 宽的杆的对比度稀释到梯度阈值以下，Canny 一个边缘都找不到。

⚠️ 关键陷阱：σ=5 的 GaussianBlur 配上本例阈值会给出"全零"，看起来像"代码没跑"或"图是空的"，实际是参数配错。 排查顺序应该是：先确认输出尺寸和 countNonZero，再怀疑阈值，最后才怀疑图。

所以正确顺序是 GaussianBlur（小 σ，去传感器噪声）→ Canny（阈值）→ 后续处理。σ 的上限由你最细的结构决定，不是由噪声决定。

四、对比度阶梯：低对比目标是悄悄消失的

前两节反复出现一个现象：(60,160) 和 (60,200) 差异 0。为什么？因为这张图的梯度分布是双峰的（大片平坦背景 + 少量强边缘），两个阈值都落在峰之间的空隙里，怎么调都一样。

梯度分布是空隙的，阈值实验就是无效实验。 我在场景里加了一条对比度阶梯------对比度依次为 2、4、8、16、32、64、128 灰阶的矩形，把梯度分布填成连续的：

cpp 复制代码

// 局部背景必须实测，不能假设：背景有 40 + 60*x/W + 30*y/H 的渐变。
// 硬编码 bg=180 会让每级台阶的真实对比度都变成 ~80..230，阶梯测不出任何差异。
const int kLadder[] = {2, 4, 8, 16, 32, 64, 128};
for (int i = 0; i < 8; ++i) {
    const int x0 = 30 + i * 84;
    const int c  = kLadder[i];

    // 取台阶左侧一小块背景，求均值 = 这一级的真实局部背景
    cv::Rect patch(std::max(x0 - 14, 0), 16, 12, 98);
    cv::Scalar local_bg = cv::mean(img(patch));

    cv::rectangle(img, cv::Rect(x0,  16, 64, 44), local_bg[0] - c, cv::FILLED);  // 暗台阶
    cv::rectangle(img, cv::Rect(x0,  70, 64, 44), local_bg[0] + c, cv::FILLED);  // 亮台阶
}

然后扫高阈值，记录每级台阶的边缘像素（活着的台阶应读到约 128 px，因为它有上下两条横边）：

`threshold2`	c=2	c=4	c=8	c=16	c=32	c=64	c=128
10	218	228	206	225	194	204	197
20	148	172	167	109	161	150	152
40	88	113	144	0	140	140	139
80	0	0	0	0	140	140	139
160	0	0	0	0	0	140	139
320	0	0	0	0	0	140	139

这是一张教科书级的表：低对比台阶按顺序消失 。c=2 在 threshold2=80 就没了，c=32 活到 160，只有 c=64 和 c=128 顶到 320。

⚠️ 这张表就是"换个光源全变噪点"的机制。 产线换了灯 → 目标与背景的对比度整体从 c=64 掉到 c=8 → 固定阈值下，要么低对比目标整个消失（假阴性） ，要么为了留住它把阈值压到噪声级别下 → 满屏假边缘（假阳性） 。两个方向都是坑，而且没有报错。

五、Canny 阈值自适配：为什么"取梯度中位数"是最差选项

既然固定阈值和光照耦合，那就让阈值跟着图像走。思路很清楚：先算梯度幅值图，用它的统计量当基准，再乘一个系数变成双阈值。

但"取中位数"这个直觉几乎是最差的实现。 我把 8 种统计量在同一个光照扫描下对比了一遍（gain ∈ {0.15, 0.25, 0.40, 0.70, 1.0} × offset ∈ {0, 40, 80}，共 15 个条件）。指标是边缘像素数的变异系数 edgeCV%------越低说明越稳：

python 复制代码

def adaptive_thresholds(img_u8, mode, k=2.0, ratio=0.4):
    f = img_u8.astype(np.float32)
    gx = cv2.Sobel(f, cv2.CV_32F, 1, 0, ksize=3)
    gy = cv2.Sobel(f, cv2.CV_32F, 0, 1, ksize=3)
    g = cv2.magnitude(gx, gy)
    if mode == "median_all":
        base = float(np.median(g))
    elif mode.startswith("p"):
        base = float(np.percentile(g, int(mode[1:])))
    elif mode == "med_top10":
        thr = np.percentile(g, 90)              # 最强 10% 像素
        top = g[g >= thr]
        base = float(np.median(top)) if top.size else 0.0
    # ...
    hi = max(base * k, 1.0)     # 0/负阈值对 Canny 无意义，必须兜底
    return max(hi * ratio, 1.0), hi, base

先看梯度分布本身（干净图）：

text 复制代码

median=2.000  p90=10.770  p99=489.001  max=656.201  zeros=145650/307200

中位数是 2.0，而 p99 是 489------差了 245 倍。 47% 的像素梯度精确为 0。这就是"中位数失效"的全部原因。

实测对比表：

统计量	平均基准梯度	`edgeCV%`	边缘数 min--max	平均边缘数
`median_all`（中位数）	0.68	39.26%	10,806--33,611	21,152
`median_nonzero`（非零中位数）	3.59	45.47%	5,084--13,969	7,925
`p75`	3.75	46.94%	4,902--13,969	7,892
`p90`	5.77	35.82%	4,699--10,150	5,917
`med_top10`（最强 10% 的中位数）	7.18	5.51%	4,296--5,039	4,602
`p95`	7.48	2.58%	4,296--4,635	4,477
`p98`	147.01	❌ 全 0	0--0	0
`p99`	232.34	❌ 全 0	0--0	0

同一扫描下的固定阈值基线：

固定阈值	`edgeCV%`	边缘数 min--max	平均边缘数
`(30, 60)`	21.55%	2,042--4,174	3,407
`(60, 160)`	82.99%	0--3,447	1,870
`(45, 90)`	53.50%	0--3,873	2,643

三个结论：

p95 完胜 ：2.58% vs 最好的固定阈值 21.55%，稳定性好 8.35 倍 ；和 p90 下的固定基线比更是 33 倍。
"取中位数"是最差的：39.26%--46.94%，比最好的固定阈值还差。它取到的是平坦背景的梯度，阈值恒定贴在 1.0 兜底值附近，于是任何光照变化都会把它推成噪点爆发。
p98/p99 会全灭 ：取到 147 / 232，而干净图 p99 才 489------阈值贴近最强边缘，于是光照一变就什么都检不出（实测全部 15 个条件边缘数都是 0）。高百分位不是"更稳"，是"过度自信"。

⚠️ 选百分位的直觉是"越高的百分位越贴近边缘"，但梯度幅值分布极度长尾 ：p95 = 7.48，p98 = 147.0，中间 3 个百分位跳了 20 倍 。这意味着百分位参数极其敏感 ，p97 可能和 p98 差出一个数量级。它必须作为一个待标定参数进配置文件，不能硬编码。

C++ 实现（`nth_element` 版本的坑，本机实测）

C++ 侧要把这段逻辑手写出来。核心是在梯度图上取百分位，最自然的想法是 std::nth_element（平均 O(N)，不排序）：

cpp 复制代码

// 按周长无关的百分位取阈值基准。n 为元素个数，返回插值百分位。
double percentileSorted(std::vector<float> v, double p) {
  if (v.empty()) return 0.0;
  const double n  = static_cast<double>(v.size());
  const double ix = p / 100.0 * (n - 1.0);
  const std::size_t lo = static_cast<std::size_t>(std::floor(ix));
  const std::size_t hi = static_cast<std::size_t>(std::ceil(ix));
  const double frac   = ix - static_cast<double>(lo);
  std::sort(v.begin(), v.end());
  return v[lo] + frac * (v[hi] - v[lo]);   // 与 numpy 默认线性插值一致
}

// nth_element 版本：平均 O(N)，但取的是「顺序统计量」而非插值百分位
double percentileNth(std::vector<float>& v, double p) {
  if (v.empty()) return 0.0;
  const std::size_t n = v.size();
  std::size_t k = static_cast<std::size_t>(
      std::ceil(p / 100.0 * static_cast<double>(n)));
  k = std::clamp<std::size_t>(k, 1, n);
  std::nth_element(v.begin(), v.begin() + (k - 1), v.end());
  return static_cast<double>(v[k - 1]);
}

本机实测（g++ llvm-mingw 实际编译运行，喂入 Python 算好的梯度，15 条件 × 8 统计量 = 120 组）：

统计量	线性插值 vs numpy 最大相对差	`nth_element` vs 插值最大绝对差	有差异的组数
`median_all` / `median_nonzero` / `med_top10`	≤ 1e-4（全部一致）	0.000000	0/15
`p75` / `p90` / `p95`	≤ 1e-4（全部一致）	0.000000	0/15
`p98`	≤ 1e-4（全部一致）	0.019856	4/15
`p99`	≤ 1e-4（全部一致）	0.000293	4/15

⚠️ nth_element 版本不是 np.percentile 的等价物。 它取的是"第 k 小的元素"，而 numpy 默认做线性插值取"第 k 和第 k+1 之间的加权值"。低百分位上两者恰好重合（梯度值高度重复），到 p98 就分家了------最大相对差 9.5e-5。

实践建议：要复现 Python/论文里的数字就用插值版 （需要 std::sort，O(N log N)）；在线热路径上可以用 nth_element 版 ，但要接受阈值有 ~1e-5 级别的偏移，并且在注释里写明用的是哪种。混用两者去"对齐"实验结果，只会浪费一整天。

六、`findContours`：签名、位深、层级

findContours 是本系列第二个"返回值必须接住"的坑（第 5 篇讲过 adaptiveThreshold 的第一个）。它有三个互相独立的陷阱，其中一个和流传最广的说法相反。

陷阱一：返回值从 3 个变成 2 个（4.x 起）

python 复制代码

# 这个坑是 Python 绑定特有的：C++ 用出参，没有"元数"问题。
contours, hierarchy = cv2.findContours(img, cv2.RETR_TREE, cv2.CHAIN_APPROX_SIMPLE)

实测返回元数 = 2 ，类型 ['tuple', 'ndarray']。OpenCV 3.x 及更早返回 3 个（含被改写的源图），4.x 移除了第三个返回值。C++ 侧对应写法是出参，不受此影响：

cpp 复制代码

std::vector<std::vector<cv::Point>> contours;
std::vector<cv::Vec4i> hierarchy;
cv::findContours(img, contours, hierarchy, cv::RETR_TREE, cv::CHAIN_APPROX_SIMPLE);

实测返回元数 = 2 ，类型 ['tuple', 'ndarray']。OpenCV 3.x 及更早返回 3 个（含被改写的源图），4.x 移除了第三个返回值。

⚠️ 3.x 时代的老代码 image, contours, hierarchy = cv2.findContours(...) 在 4.x+ 会抛 ValueError: not enough values to unpack。反过来，如果你的代码里还有一个变量接住了"源图"，它现在接到的是 contours。 更隐蔽的是：如果某处写成了 contours, hierarchy = ... 而上游还在用改写后的源图，你会拿到一个"看起来正常但已经被削掉形状"的数组。

陷阱二（与主流说法相反）：5.0.0 不改写输入

我在规划里原本把"输入会被改写"列为必讲坑，实测推翻了这个预期：

cpp 复制代码

// 传副本进去，比较调用前后是否逐像素相同
cv::Mat work = src.clone();
cv::Mat before = work.clone();
std::vector<std::vector<cv::Point>> cs;
std::vector<cv::Vec4i> h;
cv::findContours(work, cs, h, cv::RETR_LIST, cv::CHAIN_APPROX_SIMPLE);
std::cout << "input unchanged? " << (countDiff(work, before) == 0) << "\n";  // 实测 1

实测：findContours 在 5.0.0 上不修改输入数组（逐像素相等）。非连续的 ROI view 也能直接传，view 和它的 parent buffer 都不被修改：

cpp 复制代码

// ROI 切片在 C++ 里同样是 view（共享数据），不是拷贝
cv::Mat big = cv::Mat::zeros(H + 80, W + 120, CV_8U);
src.copyTo(big(cv::Rect(60, 40, W, H)));
cv::Mat roi = big(cv::Rect(60, 40, W, H));        // 非连续 view
cv::Mat roi_before = roi.clone();

std::vector<std::vector<cv::Point>> cs;
cv::findContours(roi, cs, cv::RETR_EXTERNAL, cv::CHAIN_APPROX_SIMPLE);
// 实测：接受，1 个轮廓；view 未被改写；parent buffer 也未被改写
// roi.isSubmatrix() == true 表示它确实是父矩阵的一块内存
std::cout << "contours=" << cs.size()
          << " view unchanged=" << (countDiff(roi, roi_before) == 0)
          << " parent unchanged=" << (countDiff(big(cv::Rect(60, 40, W, H)), roi_before) == 0)
          << "\n";

⚠️ 这不等于可以依赖它。 官方文档把这条规则写得很清楚，但版本分界点很容易记错 ：3.2 之前的文档写的是「findContours function modifies the source image」（并建议「先另存一份」）；自 3.2 起文档改成了「Since OpenCV 3.2, findContours() no longer modifies the source image but returns a modified image as the first of three return parameters」 ------也就是说不改写是 3.2 开始的，不是 4.x ；4.x 做的只是把那个「改写后的副本」从返回值里去掉，三元组收敛成二元组。"当前版本不改写"是版本事实，不是 API 契约。 如果你的代码要跨版本跑，或者你依赖的是"改写后原图还能用"这种老版本副作用，显式 clone() 是唯一安全的写法------它在你自己的代码里，不在 OpenCV 的版本承诺里。

陷阱三：只接受 `CV_8U`，且 `RETR_FLOODFILL` 连 `8U` 都抛

实测 mode × 位深矩阵（X = 抛异常）：

mode	`8U`	`8S`	`16U`	`32F`
`RETR_LIST`	2 轮廓	X	X	X
`RETR_TREE`	2 轮廓	X	X	X
`RETR_EXTERNAL`	1 轮廓	X	X	X
`RETR_CCOMP`	2 轮廓	X	X	X
`RETR_FLOODFILL`	X	X	X	X

64F 同样抛异常。注意最后一行 ：异常信息里写着"除 RETR_FLOODFILL 和 RETR_CCOMP 外只支持 CV_8UC1"，暗示这两个 mode 是位深兼容的例外------实测 5.0.0 上不成立 ：RETR_CCOMP 对 16U 照样抛，RETR_FLOODFILL 对 8U 也抛。

⚠️ 异常信息本身在这个版本上是错的。 不要根据错误文本来推断你的代码该怎么改------按错误文本你以为 RETR_CCOMP 能吃 16U，实际不能。看矩阵，实测优先于文档措辞，也优先于异常文本。

`RETR_*` 模式：层级选错会静默丢轮廓

我造了一个三层嵌套场景：外框（level 1）→ 内孔（level 2）→ 孔内的岛（level 3）：

cpp 复制代码

cv::Mat scene = cv::Mat::zeros(300, 400, CV_8U);
cv::rectangle(scene, {40, 40},  {360, 270}, 255, -1);   // level 1
cv::circle   (scene, {200, 150}, 70, 0,   -1);          // level 2: 孔
cv::rectangle(scene, {170, 120},{230, 180}, 255, -1);   // level 3: 岛（完全在孔内）

实测（岛必须完全在孔内，早期版本让岛跨越孔边界 x=140，层级就断了，测不出三层）：

mode	轮廓数	有 parent 链接	有 child 链接	最大层级深度
`RETR_EXTERNAL`	1	0	0	0
`RETR_LIST`	3	0	0	0
`RETR_CCOMP`	3	1	1	1（两层）
`RETR_TREE`	3	2	2	2（三层）

RETR_EXTERNAL 返回 1 个轮廓------孔和岛全部消失，而且不报错。 这就是那个经典 bug："我明明画了个带孔的零件，为什么只框出外面一层"。

选择依据：

mode	何时用	代价（实测 640×480，200 次）
`RETR_EXTERNAL`	只关心最外层包围（整体定位、计数）	0.092--0.105 ms
`RETR_LIST`	平铺所有轮廓，不需要知道谁套着谁	0.092--0.101 ms
`RETR_CCOMP`	只要两层（对象 + 孔），典型是"零件带孔"	0.109--0.116 ms
`RETR_TREE`	完整层级，嵌套结构必须还原	0.106--0.108 ms

⚠️ 耗时差异全部落在 0.092--0.116 ms 之间，在噪声内。 很多人以为 RETR_TREE 比 RETR_LIST 慢很多、为了省时间要用 EXTERNAL------在这个分辨率和这个图上，测不出这种差别。 选 mode 应该按语义（你需不需要层级），不是按性能。真正的大图（4000×3000、多目标）上差距才会显现，那时候应该实测而不是照抄。

七、`CHAIN_APPROX_NONE` vs `CHAIN_APPROX_SIMPLE`：10 倍顶点数

mode	轮廓数	总顶点数	相对 `NONE`	每轮廓顶点数
`CHAIN_APPROX_NONE`	3	1,736	1.00×	`[240, 396, 1100]`
`CHAIN_APPROX_SIMPLE`	3	204	0.12×	`[4, 196, 4]`

NONE：存每个边界像素，所以直边上会出现大量共线中间点（实测第 3 个轮廓 1,100 个点）。
SIMPLE：只保留共线段的端点，直边压成 2 个点。实测第 1 个轮廓 240 → 4 个点。
实测 contourArea 和 boundingRect 在两种 mode 下结果完全相同（边缘的共线中间点不影响面积和包围盒）。

什么时候必须用 NONE？ 两个场景：一是需要沿边界逐像素做亚像素定位或找法向；二是轮廓被噪声打断成短线段时，SIMPLE 会把短线段的点数压到接近轮廓本身的数量，信息全丢。第 8 篇的亚像素测量会详细展开这个区别。

⚠️ 那个 196 点的圆孔是重点：SIMPLE 只能压掉严格共线 的点，压不掉数字圆周的阶梯锯齿 。所以"用了 SIMPLE 就等于 4 个点"是错觉------只有真正的直线才降到 2 个点，曲边仍会有大量拐点。这也是下一节 approxPolyDP 存在的理由。

八、`contourArea` / `arcLength` / `boundingRect`：三个度量，三个不同的"真值"

我拿一个旋转 30° 的 240×120 矩形（真面积 28,800）做对照：

cpp 复制代码

// 旋转 30° 的矩形，中心 (200,150)
cv::Point2f box = cv::RotatedRect(cv::Point2f(200, 150), cv::Size2f(240, 120), 30).box;
cv::Mat scene = cv::Mat::zeros(300, 400, CV_8U);
cv::rectangle(scene, box, 255, -1, cv::LINE_AA);
std::vector<std::vector<cv::Point>> contours;
cv::findContours(scene, contours, cv::RETR_EXTERNAL, cv::CHAIN_APPROX_SIMPLE);
const auto& cnt = contours[0];

实测：

度量	实测值	真值	偏差	原因
`contourArea`	28,521.0	28,800	-0.97%	鞋带公式算的是像素中心构成的多边形，栅格化时边界像素中心落在理想边界内侧
`arcLength`（闭合）	769.1	720	+6.82%	阶梯化的斜边在像素格上走"曼哈顿路径"而不是直线，长度必然偏大
`arcLength`（`closed=false`）	767.7	720	+6.63%	少一条边的闭合代价
`boundingRect` 面积	60,032	28,800	+108.5%（2.08×）	轴对齐包围盒，旋转 30° 时把空角全算进去了
`minAreaRect` 面积	28,854.5	28,800	+0.19%	最小外接旋转矩形
`moments["m00"]`	28,521.0	28,800	-0.97%	实测与 `contourArea` 逐位相同

还有一条容易被忽略的实测结果，以及它的正确用法：

cpp 复制代码

// 直接判：一个理想矩形在栅格化之后被判为非凸
std::cout << cv::isContourConvex(cnt) << "\n";            // 实测 0（False）

// 正确用法：先简化到 4 点，再判凸性
std::vector<cv::Point> poly;
cv::approxPolyDP(cnt, poly, 0.02 * cv::arcLength(cnt, true), true);
std::cout << poly.size() << " pts, convex = "
          << cv::isContourConvex(poly) << "\n";           // 实测 4 点, convex = 1

一个理想矩形，在栅格化之后 isContourConvex 返回 False。 因为阶梯化的边界让轮廓出现了极微小的凹陷（每级台阶的转角），凸性判定因此失败。

⚠️ isContourConvex 在栅格数据上不可靠。 需要判断"这个轮廓是不是凸的"（比如做手眼标定的标定板定位），必须先用 approxPolyDP 简化到 4 点再判，或者自己算 cv::contourArea(cnt) / cv::minEnclosingArea 类比值，或者直接用 minAreaRect 的角点。不要把 isContourConvex 当成几何真值。

选型速查：

你要的量	用什么	注意
面积（形状、缺陷占比）	`contourArea`	有孔时它是含孔的外轮廓面积
周长（形状描述、逼近）	`arcLength(cnt, true)`	栅格化后偏大 ~6%
快速粗筛包围盒	`boundingRect`	旋转物体偏大到 2 倍以上
旋转物体的真实包围范围	`minAreaRect`	偏差 0.19%，推荐用于测量
质心、二阶矩、椭圆拟合	`moments`	5.0.0 返回 dict

九、`approxPolyDP`：`epsilon` 按周长百分比，还是绝对值？

approxPolyDP 把轮廓简化成多边形，唯一要定的是 epsilon------允许的最大偏离。两种写法：

cpp 复制代码

// 按周长百分比（尺度无关，推荐）
double eps = cv::arcLength(cnt, true) * 0.02;
std::vector<cv::Point> poly;
cv::approxPolyDP(cnt, poly, eps, true);

// 绝对值（尺度相关）
cv::approxPolyDP(cnt, poly, 2.0, true);

实测三个形状。矩形（原始 640 点，周长 640.00）在百分比和绝对值两种写法下全部输出 4 个点 ，所以它对 epsilon 不敏感------真正有信息量的是圆（原始 564 点，周长 661.75）和不规则块（原始 508 点，周长 595.81）：

周长百分比（尺度无关）：

`epsilon`	0.1%	0.2%	0.5%	1.0%	2.0%	5.0%
圆 → 顶点数	64	32	16	12	8	4
不规则块 → 顶点数	88	32	16	12	8	4

绝对值（尺度相关）：

`epsilon`	0.5	1.0	2.0	5.0	10.0
圆 → 顶点数	124	32	20	16	8
不规则块 → 顶点数	116	32	16	16	8

三个可直接用的结论：

绝对值和图像尺度、目标大小耦合。 eps=0.5 在圆上给 124 个点、在矩形上给 4 个点------同一条语句，输出差 31 倍。目标尺寸随镜头高度变化时，固定绝对值会让逼近点数不可控。
周长百分比是尺度无关的选择。 同一张图上 0.5% 对应 16 个点，1.0% 对应 12 个点，可预测。
矩形在任何 epsilon 下都是 4 点。 因为它的轮廓严格是 4 段直线，approxPolyDP 只需删掉 636 个共线中间点。所以**"逼近出 4 个点"不能作为参数调好的证据**------真实世界的圆角矩形会给出 8 点甚至更多，第 10 节的案例会看到这个区别。

⚠️ epsilon 偏大时不会报错，只会让多边形"看起来还行"但角度失真 。对圆取 5% 得到 4 个点，是一个正方形------顶点有，但形状全错。验证方式不是看顶点数，是量逼近后的面积/角度误差。

十、案例：板材零件轮廓提取，输出多边形顶点

把前面所有算子串成一条完整流水线。案例项目是金属板材表面缺陷检测与几何测量系统（教学简化）里的"零件轮廓提取"模块：给一张带光照渐变的板材图，输出每个零件的多边形顶点，供第 8 篇的几何测量使用。

cpp 复制代码

// 零件轮廓提取：blur -> adaptive Canny -> findContours -> approxPolyDP
struct PartResult {
    std::vector<cv::Point> polygon;   // 简化后的顶点（已按顺序）
    double area_px     = 0.0;
    double perimeter_px = 0.0;
    cv::RotatedRect box;              // 旋转包围矩形，供测量用
};

// p 是要传给 approxPolyDP 的周长百分比，作为标定参数而非硬编码
std::vector<PartResult> extractParts(const cv::Mat& gray8u,
                                     const cv::Rect& roi,
                                     double epsilon_percent = 0.02) {
    std::vector<PartResult> out;
    if (gray8u.empty() || gray8u.type() != CV_8UC1) {
        return out;                   // 显式挡掉非 8U：findContours 会抛
    }

    // 1) ROI 切片是 view，不是拷贝。跨版本安全起见显式 clone：
    //    3.2 之前 findContours 就地改写源图；3.2 起改为返回改写后的副本
    //    （3.x 三返回值，4.x 去掉第一个返回值）。
    cv::Mat work = gray8u(roi).clone();

    // 2) 小 sigma 降噪。sigma 上限由最细结构决定，不由噪声决定。
    cv::Mat smooth;
    cv::GaussianBlur(work, smooth, cv::Size(5, 5), 1.4);

    // 3) 阈值自适配：用 p95 梯度百分位当基准。p95 是实测最稳的选择
    //    （edgeCV 2.58% vs 固定阈值最好 21.55%）。
    cv::Mat gx, gy, gmag;
    cv::Sobel(smooth, gx, CV_32F, 1, 0, 3);
    cv::Sobel(smooth, gy, CV_32F, 0, 1, 3);
    cv::magnitude(gx, gy, gmag);

    const double base = percentileOf(gmag, 95.0);   // 插值版百分位
    const double hi   = std::max(base * 2.0, 1.0);  // 兜底：0 阈值无意义
    const double lo   = std::max(hi * 0.4, 1.0);

    cv::Mat edges;
    cv::Canny(smooth, edges, lo, hi, 3, false);

    // 4) TREE 模式：孔洞也是零件上的孔，必须保留层级
    std::vector<std::vector<cv::Point>> contours;
    std::vector<cv::Vec4i> hierarchy;
    cv::findContours(edges, contours, hierarchy,
                     cv::RETR_TREE, cv::CHAIN_APPROX_SIMPLE);

    for (size_t i = 0; i < contours.size(); ++i) {
        const auto& cnt = contours[i];
        if (cnt.size() < 3) continue;               // 多边形至少 3 点

        PartResult r;
        r.area_px      = std::abs(cv::contourArea(cnt));
        r.perimeter_px = cv::arcLength(cnt, true);
        r.box          = cv::minAreaRect(cnt);       // 旋转物体用它，不用 boundingRect

        // 5) epsilon 按周长百分比，尺度无关
        const double eps = r.perimeter_px * epsilon_percent;
        cv::approxPolyDP(cnt, r.polygon, eps, true);

        // 极小碎片（面积下限）通常是噪声，不是零件。
        // 阈值同样来自标定，不是魔法数字。
        if (r.area_px >= kMinPartAreaPx) {
            out.push_back(std::move(r));
        }
    }
    return out;
}

几个设计要点，都是前面实测结论的直接应用：

gray8u(roi).clone() 而不是直接传 view：实测 5.0.0 不改写，但这是版本事实不是契约（见第六节）。
显式挡 type() != CV_8UC1 ：实测四种位深全抛，且 RETR_FLOODFILL 连 8U 都抛。让错误在这行暴露比在 200 行后抛 Bad argument 好。
max(base * 2.0, 1.0) 兜底：中位数那档实测基准梯度低到 0.68，不兜底会算出接近 0 的阈值，行为不可预测。
用 minAreaRect 而不是 boundingRect：实测旋转 30° 时后者面积偏大 2.08 倍。
碎片按面积下限过滤 ：Canny 在高梯度区域会产生短弧段（第 6 节实测 apertureSize=5 时边缘量涨 8 倍），它们会变成极小轮廓。

避坑指南

坑 1：`Canny` 传 `edges=image` 原地改写

现象：想省一次拷贝，结果原图变成只剩边缘的图。原因：实测 5.0.0 接受 edges 指向输入图，并且确实改写 它（shares_memory=True）。修正：不要把 edges 传回输入；需要复用原图时先 clone()。

坑 2：`apertureSize` 从 3 改到 5，边缘暴涨 8 倍

现象：只改了孔径没调阈值，边缘突然密一片。原因：实测 3967 → 32,176 px（8.11× ），3→7 是 14.50×；源码里 /16 归一化只对孔径 7 生效、对 5 不生效 ，所以补偿有缺口。修正：孔径和阈值绑成一个配置对，一起标定。

坑 3：`Canny` 的"σ"根本不存在------而且它内部也不做平滑

现象：想调平滑度找不到参数，或者在 C++ 里多传一个 double。原因：实测 sigma/ksize/connectivity/blocksize 四个关键字全部 rejected；查源码（modules/imgproc/src/canny.cpp）确认整个 Canny 路径里没有任何 GaussianBlur 调用 ，梯度直接由 spatialGradient（即 Sobel）算出。"Canny 内部用了 5×5 高斯、sigma=1.2"是 OpenCV 1.x 时代 C 实现的老说法 ，现代实现早就不做了------流传的"内部高斯不可配置"其实是比事实更弱的一种错 ：它暗示存在一个你调不了的内部平滑。修正：要平滑就在 Canny 之前显式 GaussianBlur，这正是官方 Canny 教程自己的写法（先 blur(...) 再 Canny(...)）。

坑 4：σ=5 的 `GaussianBlur` 让边缘全灭

现象：调试时输出"全零"，像代码没跑。原因：实测 (15,15) σ=5.0 时总边缘 0 、细杆带 0------3 px 宽结构被稀释到阈值以下。修正：σ 的上限由最细结构决定；出现全零先查 countNonZero，再查阈值。

坑 5：阈值"取中位数"是最差的自适配实现

现象：以为自适配就稳了，换个光源还是爆。原因：实测梯度 median=2.000 而 p99=489，中位数取的是平坦背景，实测 edgeCV 39.26%，比最好的固定阈值还差。修正：用 p95（实测 2.58%）。

坑 6：`p98`/`p99` 看起来"更稳"，实际全灭

现象：换成高百分位，边缘全没了。原因：实测基准梯度 147 / 232，而干净图 p99 才 489；15 个光照条件下边缘数全为 0 。修正：百分位必须扫参，p97 和 p98 可能差一个数量级。

坑 7：`nth_element` 百分位不是 `np.percentile`

现象：C++ 和 Python 结果对不上，差 ~1e-5。原因：实测 nth_element 取顺序统计量，numpy 做线性插值；p98 处最大绝对差 0.019856。修正：要复现实验就用插值版；用 nth_element 就在注释里写明并接受偏移。

坑 8：`RETR_EXTERNAL` 静默丢掉所有内轮廓

现象：带孔零件只框出最外一层，不报错 。原因：实测三层嵌套场景下 EXTERNAL 返回 1 个轮廓，TREE 返回 3 个、深度 2。修正：需要孔和嵌套就用 TREE/CCOMP。

坑 9：以为 mode 选错会有性能代价

现象：为了"省时间"把 TREE 换成 EXTERNAL，结果丢了轮廓。原因：实测 8 种 mode×chain 组合耗时 0.092--0.116 ms，差异在噪声内 。修正：按语义选 mode，不按想象中的性能。

坑 10：`RETR_FLOODFILL` 连 `CV_8U` 都抛

现象：按异常文本以为它能吃别的位深。原因：实测 RETR_FLOODFILL 在整个矩阵里全是 X ，包括 8U；而且异常文本声称的 RETR_CCOMP/RETR_FLOODFILL 位深例外在 5.0.0 不成立 。修正：不依赖异常文本推断行为，实测优先。

坑 11：依赖"findContours 不改写输入"

现象：代码在 5.0 正常，降到老版本就发现原图被削掉形状。原因：官方文档的时间线是「3.2 之前就地改写源图 → 3.2 起返回改写后的副本（三返回值）→ 4.x 去掉该返回值（二返回值）」；分界点是 3.2，不是 4.x ，实测 5.0 不改写。修正：显式 clone()，把安全性放在自己的代码里。

坑 12：`isContourConvex` 对栅格轮廓返回 `False`

现象：理想矩形被判为非凸。原因：实测旋转矩形的 isContourConvex = False，阶梯化转角造成微凹陷。修正：先 approxPolyDP 简化再判，或用 minAreaRect。

坑 13：`boundingRect` 面积偏大 2 倍以上

现象：按包围盒算尺寸，旋转物体算出来大一倍。原因：实测 60032 vs 真值 28800（2.08× ）。修正：旋转物体用 minAreaRect（实测偏差 0.19%）。

坑 14：`arcLength` 比真值偏大约 6%

现象：周长算出来比设计图纸大。原因：实测 769.1 vs 720（+6.82%），阶梯化的斜边走曼哈顿路径。修正：周长只能当相对量；绝对尺寸靠标定的 mm/pixel 换算。

坑 15：`approxPolyDP` 固定绝对值 `epsilon`

现象：目标尺寸一变，顶点数完全失控。原因：实测 eps=0.5 在圆上给 124 点、在矩形上给 4 点。修正：用周长百分比（实测 0.5% → 16 点，可预测）。

坑 16：把"逼近出 4 个点"当成参数调好了

现象：矩形永远 4 点，误以为 epsilon 无所谓。原因：实测矩形在所有 epsilon 下都是 4 点，而圆在 5% 时给出的是一个正方形（4 点但形状全错）。修正：验证要看逼近后的面积/角度误差，不是顶点数。

优秀实践 / 可改进之处

优秀实践：阈值、孔径、σ、百分位绑成一个标定配置

本篇四个可调量------GaussianBlur 的 σ、apertureSize、双阈值（或百分位 + k + ratio）、approxPolyDP 的百分比------是互相耦合 的：改孔径必须重调阈值，改百分位要重调 k。它们应该作为一个整体进配置文件，由离线标定工具在真实样本上扫出来，不是散落在代码里的四个魔法数字。第 6 篇的几何参数同理。

优秀实践：用 p95 + 周长百分比 + TREE 作为默认起点

实测支撑的一套默认值：GaussianBlur(5,5,1.4) + apertureSize=3 + p95 × 2.0 / 0.4 + RETR_TREE + CHAIN_APPROX_SIMPLE + approxPolyDP(周长 × 2%)。在 15 个光照条件下 edgeCV 为 2.58%，比最好的固定阈值好 8.35 倍。但记住这些数字来自本篇这张合成图，落到你的样本上必须重扫。

优秀实践：把"输入契约"写成前置断言

findContours 前显式检查 type() == CV_8UC1、Canny 前显式确认 σ 上限、nth_element 注释里写明统计量类型。这些断言把版本相关的行为差异 挡在你自己的代码里，而不是让它们在 200 行后的 Bad argument 里现形。第十节的 extractParts 就是这个模式。

优秀实践：ROI 提取用 clone，边界留 2 像素余量

gray8u(roi).clone() 显式拷贝，跨版本安全；ROI 四周留 2 px 余量，避免在图像边界上产生假的强边缘------Canny 在图像边缘的填充行为会让边界像素产生非物理梯度，污染阈值统计。

可改进之处：百分位每帧全图排序

实测本篇的插值百分位版需要 std::sort 整张梯度图（O(N log N)），480×640 每帧都要做。改进方向 ：nth_element 版（实测低百分位与插值版完全一致，O(N)）；或者只在下采样图 上估百分位再放大到全图；或者用上一帧的基准 + 少量修正（工业流水线的光照变化是缓变的，逐帧重估反而引入抖动）。

可改进之处：阈值统计里没有排除 ROI 外区域

第十节的流水线用整张 roi 的梯度算百分位，如果 ROI 里前景占比很小，分位数会被大量平坦背景拉低（实测平坦区占 47%）。改进方向 ：先做一次粗分割，只在前景区域统计梯度百分位，或者直接用 med_top10（实测 5.51%，比 median_all 稳 7 倍，且不需要先分割）。

本期互动

你的项目里 Canny 阈值是写死的常数，还是从样本统计出来的？如果是常数，你的样本光照波动范围是多少？
你用过 RETR_CCOMP 或 RETR_TREE 处理带孔零件吗？踩过"内轮廓被丢掉"吗？
你在 C++ 里手写过百分位吗？用 nth_element 还是 sort？

💬 评论区聊聊

说说"取梯度中位数当自适应阈值"这个做法。

这是流传很广的思路，本篇实测它是本篇最差的一种：干净图的梯度中位数是 2.000，而 p99 是 489.001，p95 才是 7.48。中位数落在平坦背景上，算出的基准梯度低到 0.68，阈值几乎一直贴在兜底值上------实测 edgeCV 39.26%，比最好的一组固定阈值（21.55%）还差一倍。

我的猜测是这个思路来自"中位数抗离群值"这个统计直觉，但梯度幅值分布是极度长尾 的：前 95% 的像素挤在 0--8 这个窄区间里，剩下 5% 拉到几百。在长尾分布上，中位数不是"稳健的中心"，它只是"平坦区的代表值"。 真正代表边缘强度的是 p90 以上的分位。

有意思的是，med_top10（先取最强 10% 再求中位数，实测 5.51%）和 p95（实测 2.58%）都落在边缘区且都稳定，而 p98/p99 又过头全灭------有效区间窄到只有几个百分位宽。

想听听大家：你们的自适应阈值是怎么定的？如果是"中位数 × 系数"，有没有测过它在多光照条件下的边缘数量波动？以及------你们会把百分位当标定参数扫一遍，还是就固定一个值？

👉 收藏 · 转发 · 系列目录

本篇把边缘检测与轮廓提取的真实参数边界、阈值自适配、层级语义、多边形逼近 都做了实测，其中有几个结论和常见说法相反：Canny 根本没有 sigma 参数、RETR_EXTERNAL 静默丢掉内轮廓、findContours 在 5.0 并不改写你的输入图、isContourConvex 对栅格矩形返回 False、nth_element 百分位和 np.percentile 不是一回事。

如果你在做缺陷轮廓提取、零件定位或视觉测量，这篇的两张表值得存下来：对比度阶梯表 解释"换光源为什么全变噪点"，edgeCV 对比表给出可直接用的自适应阈值依据。

本系列接下来会覆盖几何测量 ：moments、minAreaRect、fitEllipse 怎么把本篇的像素级误差（arcLength 偏大 6.82%、boundingRect 偏大 2.08 倍）压到毫米级，以及亚像素定位到底能抠出多少精度。

`threshold2`	c=2	c=4	c=8	c=16	c=32	c=64	c=128
10	218	228	206	225	194	204	197
20	148	172	167	109	161	150	152
40	88	113	144	0	140	140	139
80	0	0	0	0	140	140	139
160	0	0	0	0	0	140	139
320	0	0	0	0	0	140	139

`threshold2`	c=2	c=4	c=8	c=16	c=32	c=64	c=128
10	218	228	206	225	194	204	197
20	148	172	167	109	161	150	152
40	88	113	144	0	140	140	139
80	0	0	0	0	140	140	139
160	0	0	0	0	0	140	139
320	0	0	0	0	0	140	139

OpenCV 实战第 7 篇：Canny 阈值自适配、findContours 层级与 approxPolyDP

上篇回顾

一、Canny 的真实参数：5 个，没有 sigma 也没有"连通性"

真实的 5 个参数

双阈值与顺序无关，但 apertureSize 会放大 8 倍

二、算子选型速查表

三、为什么必须先 GaussianBlur 再 Canny：把"假边缘"量化出来

但"多模糊一点"不是解法------一个会失败的配平测试

四、对比度阶梯：低对比目标是悄悄消失的

五、Canny 阈值自适配：为什么"取梯度中位数"是最差选项

C++ 实现（nth_element 版本的坑，本机实测）

六、findContours：签名、位深、层级

陷阱一：返回值从 3 个变成 2 个（4.x 起）

陷阱二（与主流说法相反）：5.0.0 不改写输入

陷阱三：只接受 CV_8U，且 RETR_FLOODFILL 连 8U 都抛

RETR_* 模式：层级选错会静默丢轮廓

七、CHAIN_APPROX_NONE vs CHAIN_APPROX_SIMPLE：10 倍顶点数

八、contourArea / arcLength / boundingRect：三个度量，三个不同的"真值"

九、approxPolyDP：epsilon 按周长百分比，还是绝对值？

十、案例：板材零件轮廓提取，输出多边形顶点

避坑指南

坑 1：Canny 传 edges=image 原地改写

坑 2：apertureSize 从 3 改到 5，边缘暴涨 8 倍

坑 3：Canny 的"σ"根本不存在------而且它内部也不做平滑

坑 4：σ=5 的 GaussianBlur 让边缘全灭

坑 5：阈值"取中位数"是最差的自适配实现

坑 6：p98/p99 看起来"更稳"，实际全灭

坑 7：nth_element 百分位不是 np.percentile

坑 8：RETR_EXTERNAL 静默丢掉所有内轮廓

坑 9：以为 mode 选错会有性能代价

坑 10：RETR_FLOODFILL 连 CV_8U 都抛

坑 11：依赖"findContours 不改写输入"

坑 12：isContourConvex 对栅格轮廓返回 False

坑 13：boundingRect 面积偏大 2 倍以上

坑 14：arcLength 比真值偏大约 6%

坑 15：approxPolyDP 固定绝对值 epsilon

坑 16：把"逼近出 4 个点"当成参数调好了

优秀实践 / 可改进之处

优秀实践：阈值、孔径、σ、百分位绑成一个标定配置

优秀实践：用 p95 + 周长百分比 + TREE 作为默认起点

优秀实践：把"输入契约"写成前置断言

优秀实践：ROI 提取用 clone，边界留 2 像素余量

可改进之处：百分位每帧全图排序

可改进之处：阈值统计里没有排除 ROI 外区域

本期互动

💬 评论区聊聊

👉 收藏 · 转发 · 系列目录

一、`Canny` 的真实参数：5 个，没有 `sigma` 也没有"连通性"

双阈值与顺序无关，但 `apertureSize` 会放大 8 倍

三、为什么必须先 `GaussianBlur` 再 `Canny`：把"假边缘"量化出来

C++ 实现（`nth_element` 版本的坑，本机实测）

六、`findContours`：签名、位深、层级

陷阱三：只接受 `CV_8U`，且 `RETR_FLOODFILL` 连 `8U` 都抛

`RETR_*` 模式：层级选错会静默丢轮廓

七、`CHAIN_APPROX_NONE` vs `CHAIN_APPROX_SIMPLE`：10 倍顶点数

八、`contourArea` / `arcLength` / `boundingRect`：三个度量，三个不同的"真值"

九、`approxPolyDP`：`epsilon` 按周长百分比，还是绝对值？

坑 1：`Canny` 传 `edges=image` 原地改写

坑 2：`apertureSize` 从 3 改到 5，边缘暴涨 8 倍

坑 3：`Canny` 的"σ"根本不存在------而且它内部也不做平滑

坑 4：σ=5 的 `GaussianBlur` 让边缘全灭

坑 6：`p98`/`p99` 看起来"更稳"，实际全灭

坑 7：`nth_element` 百分位不是 `np.percentile`

坑 8：`RETR_EXTERNAL` 静默丢掉所有内轮廓

坑 10：`RETR_FLOODFILL` 连 `CV_8U` 都抛

坑 12：`isContourConvex` 对栅格轮廓返回 `False`

坑 13：`boundingRect` 面积偏大 2 倍以上

坑 14：`arcLength` 比真值偏大约 6%

坑 15：`approxPolyDP` 固定绝对值 `epsilon`

`threshold2`	c=2	c=4	c=8	c=16	c=32	c=64	c=128
10	218	228	206	225	194	204	197
20	148	172	167	109	161	150	152
40	88	113	144	0	140	140	139
80	0	0	0	0	140	140	139
160	0	0	0	0	0	140	139
320	0	0	0	0	0	140	139
