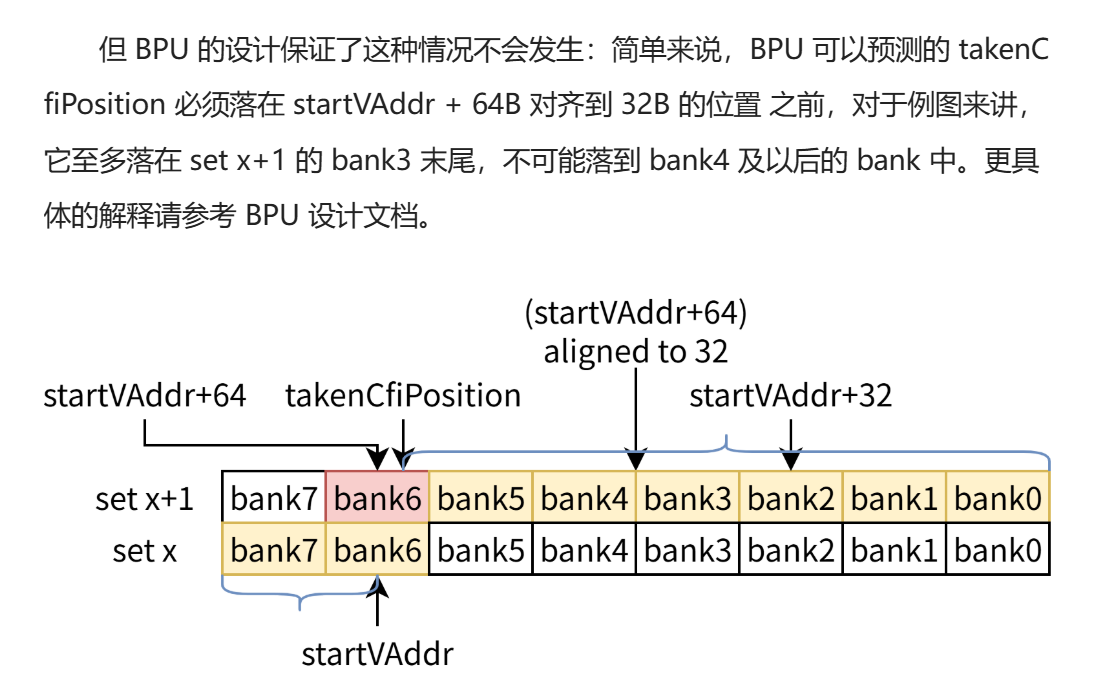

结合香山昆明湖 V3 的真实参数（64B 缓存行、8×8B DataArray、BPU 动态取指块），这张图本质是解释 BPU 如何用"32B 对齐边界"保证 ICache 无访问冲突。
以下是重新梳理的精准解释：
1. 图的抽象含义（非 8B 物理 Bank）
虽然 V3 默认物理 DataArray 是 8 个 8B Bank，但这张图是为了说明"跨 Set 冲突"而画的抽象逻辑模型。
- 图中每行是一个 Set（缓存行，64B），分为 8 个格子（可理解为 8B 粒度的排布，或抽象为 32B 对齐的大块）。
set x和set x+1纵向排列，代表 ICache 的NumInterleaveBanks（交织物理 SRAM）。若一拍同时访问同列（如都访问 bank4），就会引发物理 SRAM 冲突。startVAddr落在set x的bank6，意味着取指从非对齐位置开始，可能跨越到set x+1。
2. 关键地址与对齐边界（图中箭头）
- startVAddr ：取指起始地址（图中在
set x的bank6）。 - startVAddr+32 / +64：直观的地址偏移标记。
- (startVAddr+64) aligned to 32 （核心红线）：
- 从起始地址加 64B 后，向下对齐到 32B 边界。
- 图中该箭头指向
set x+1的bank3与bank4之间。这定义了取指块的安全右极限。
3. takenCfiPosition 的强制约束
- 定义：BPU 预测的分支跳转指令位置（取指块动态终点）。
- 规则 ：BPU 硬件设计强制
takenCfiPosition必须落在上述"32B 对齐边界"之前。 - 图中体现 ：红色高亮的
takenCfiPosition在set x+1的bank6（靠近起点），但无论如何向右延伸，至多只能到set x+1的bank3末尾。 - 绝对禁止 ：不可能落到
bank4及以后。
4. 为何这样能"保证不冲突"？
- 固定安全窗口 ：起点
bank6（set x）+ 边界截断（set x+1 的 bank3 末），实际覆盖了连续的 64B 空间（跨两个 Set，但范围被锁死）。 - 避免同列碰撞 ：若允许落到
bank4及以后（如 bank4~bank7），取指范围会过度延伸，导致同一拍内对set x和set x+1的同名物理 Bank 产生双重访问（冲突）。 - ICache 无条件信任 ：BPU 把非法的预测值消灭在源头，ICache 只需按
takenCfiPosition激活对应的 8B 物理 Bank（V3 实际动作），无需动态拼接或冲突检查，实现"傻而快"。 - 跨页兜底：实际 V3 中，若此边界跨越 4KB 页，BPU/FTQ 会进一步截断到页尾，保证不跨页。
5. 一句话总结图示
这张图用抽象 Bank 证明：BPU 通过"+64B 对齐到 32B"的硬约束，把动态取指块锁死在 4 个逻辑块（64B）内，确保不越界到 bank4，从而从物理上杜绝了 ICache 的跨 Set 访问冲突。
