关键词：数据中心柴发系统线路保护；ABB Emax 2 空气断路器；ABB Tmax XT 塑壳断路器；发电机短路电流衰减；断路器选型；LSIG 四段保护
摘要：刚接触数据中心柴发系统设计或运维，面对线路保护选型往往无从下手。这篇用通俗的语言讲清三件事：柴发短路电流为什么会衰减、Emax 与 Tmax XT 两大系列分别负责什么、一套合格的柴发线路保护要满足哪些要求。技术内容参考 ABB 官方公开资料与行业应用方案。
核心要点
发电机短路电流随时间衰减，保护需同时兼顾初期大电流分断与衰减后小电流灵敏度；
Emax 系列空气断路器负责主出口回路，Tmax XT 系列塑壳断路器负责馈线回路；
合格的保护要满足：真故障快速切除、正常波动不误动、设备间配合好、日常易维护；
Emax 3 新增电弧光保护、网络安全、高精度测量与预测性维护，按需选配。
正文
1 为什么柴发不能直接抄市电的作业
很多人觉得断路器就是保护线路的，市电能用，柴发怎么不能用？核心原因：柴油发电机的故障电流和市电不一样。
把市电电网想象成巨大的水库，下游开个口子漏水，水位基本不降，漏水量（短路电流）一直稳定，保护按稳定电流整定即可。柴油发电机更像一个大水桶，桶底凿洞，刚开始水压大、水流猛，水位下降后水流越来越小，最后稳定在较小流量。对应到电气上：发电机短路电流随时间衰减，依次经历次暂态（故障瞬间电流最大，可达额定电流的 10~15 倍）、暂态（逐渐下降，持续几十到几百毫秒）、稳态（稳定在额定电流的 2~5 倍）三个阶段。
这就给保护出了难题：定值设太高，电流衰减后小故障检测不到，该跳不跳（拒动）；定值设太低，发电机启动、带大负载时电流一波动就跳闸（误动）。合格的柴发断路器要既能扛住故障初期的大电流，又能抓住衰减后的小故障，还得躲过正常启动与负荷波动。
2 认识两位"选手"：Emax 与 Tmax XT
针对柴发系统不同回路，有两大主力断路器产品系列，共同覆盖从主出口到末端馈线的线路保护需求。
Emax 系列空气断路器（框架断路器）主要用于主出口回路，即发电机出口处的主开关，电流等级大、分断能力强、保护功能全面。目前主要有 Emax 2 和新一代 Emax 3 两个版本，均支持发电机保护模式，LSIG 四段保护可灵活整定，匹配发电机电流衰减特性；还集成测量、通信、事件记录功能。
Tmax XT 系列塑壳断路器主要用于下级馈线回路，为各分支出线提供保护，体积小、安装灵活。壳架等级覆盖 160A 到 1600A，保护功能可适配发电机工况，限流分断能力强，能在短路电流达到峰值前切断故障，降低对下游设备的冲击。
两个系列电流范围有重叠，怎么选：大电流主回路、对分断和选择性要求高、需要丰富功能的，选 Emax 系列；中小电流馈线、安装空间紧张、追求性价比的，选 Tmax XT 系列。不是大机组一定用框架、小机组一定用塑壳，最终看实际故障电流与功能需求。

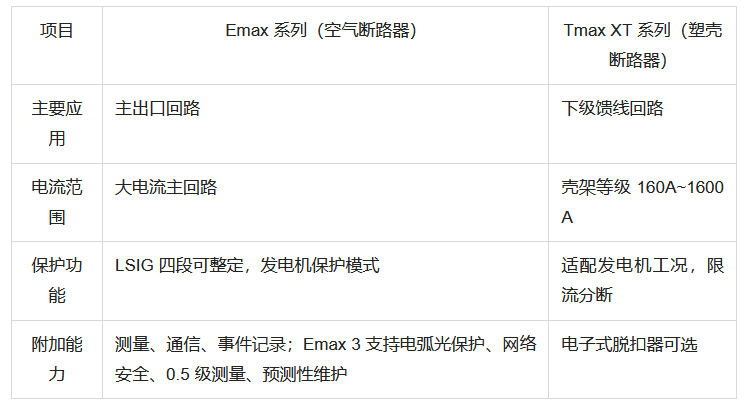

表1 两大系列定位与参数速览
3 一套靠谱的柴发线路保护，要做到哪几点
标准其实很简单：该跳的时候果断跳，不该跳的时候不捣乱，和队友配合好，平时好维护。
真故障时快速切掉。发生短路、接地故障时，断路器必须快速可靠分断，防止烧坏发电机、电缆和负载设备。分断能力要能应对故障初期大电流，灵敏度要能在电流衰减后准确动作。
正常运行时不"瞎跳"。发电机启动冲击电流、带大负载启动电流、并机环流、负荷阶跃等都是正常电流波动，保护定值要能躲过这些波动。
和其他设备打好配合。发电机控制器、ATS 切换开关、母联断路器与断路器要互相配合：断路器管故障保护，ATS 管电源切换，母联管母线联络，通过标准信号接口实现联锁，避免"抢着管"或"都不管"。
运维不费劲。抽出式设计检修时直接摇出，事件记录帮助定位故障，数字化监测可远程查看运行状态。
4 Emax 3 带来了哪些新能力
作为新一代空气断路器，Emax 3 在原有基础上做了实用升级：集成式电弧光保护------检测柜内电弧光故障，采用电流与弧光双重判据快速跳闸，降低电弧光故障危害；网络安全能力------通信模块符合 IEC 62443-4-2（Security Level 2）要求，具备身份认证、数据加密、访问控制等功能；更精准的测量------配合 Ekip Aware 功能模块，有功功率与电能测量精度可达 IEC 61557-12 标准的 0.5 级；预测性维护------结合运行数据、环境温度、机械状态分析设备健康状态，提前预警。
需要提醒：这些升级功能按需选配，不是所有版本自带，功能不是越多越好，适合项目实际需求即可。
5 常见问题（FAQ）
Q：什么叫"拒动"和"误动"？
A：拒动指发生故障但保护未动作，故障电流衰减后小故障检测不到；误动指没有故障但保护误跳闸，如启动冲击电流触发。整定的目标就是避免这两种情况。
Q：断路器需要躲过哪些正常电流波动？
A：主要包括发电机启动瞬间的冲击电流、带大负载启动的电流、多台机组并机时的环流、负荷突增的阶跃电流等。这些不是故障，定值应能躲过。
Q：Emax 3 的新功能是标配吗？
A：不是。电弧光保护、网络安全、0.5 级测量、预测性维护等功能按需求选配，建议根据项目实际需要配置，避免为用不上的功能增加成本。
Q：新手选型容易忽略什么？
A：常见的是只对比额定电流，忽略分断能力、保护特性、短时耐受等参数；以及混淆 ATS 切换与断路器保护职责，省略发电机出口保护断路器。
6 结语与声明
柴发线路保护没有想象中复杂，选对成熟的产品、遵循科学的整定方法，就能把系统做好。Emax 与 Tmax XT 作为行业内应用较多的产品系列，经过大量项目验证，新手入门或老手做项目都可以作为参考。
声明：本文技术内容参考 ABB 官方公开科普资料与行业应用方案；本文由人工撰写，部分内容由 AI 辅助生成，人工核对。
