如何烧录TAU804的固件

一、准备材料

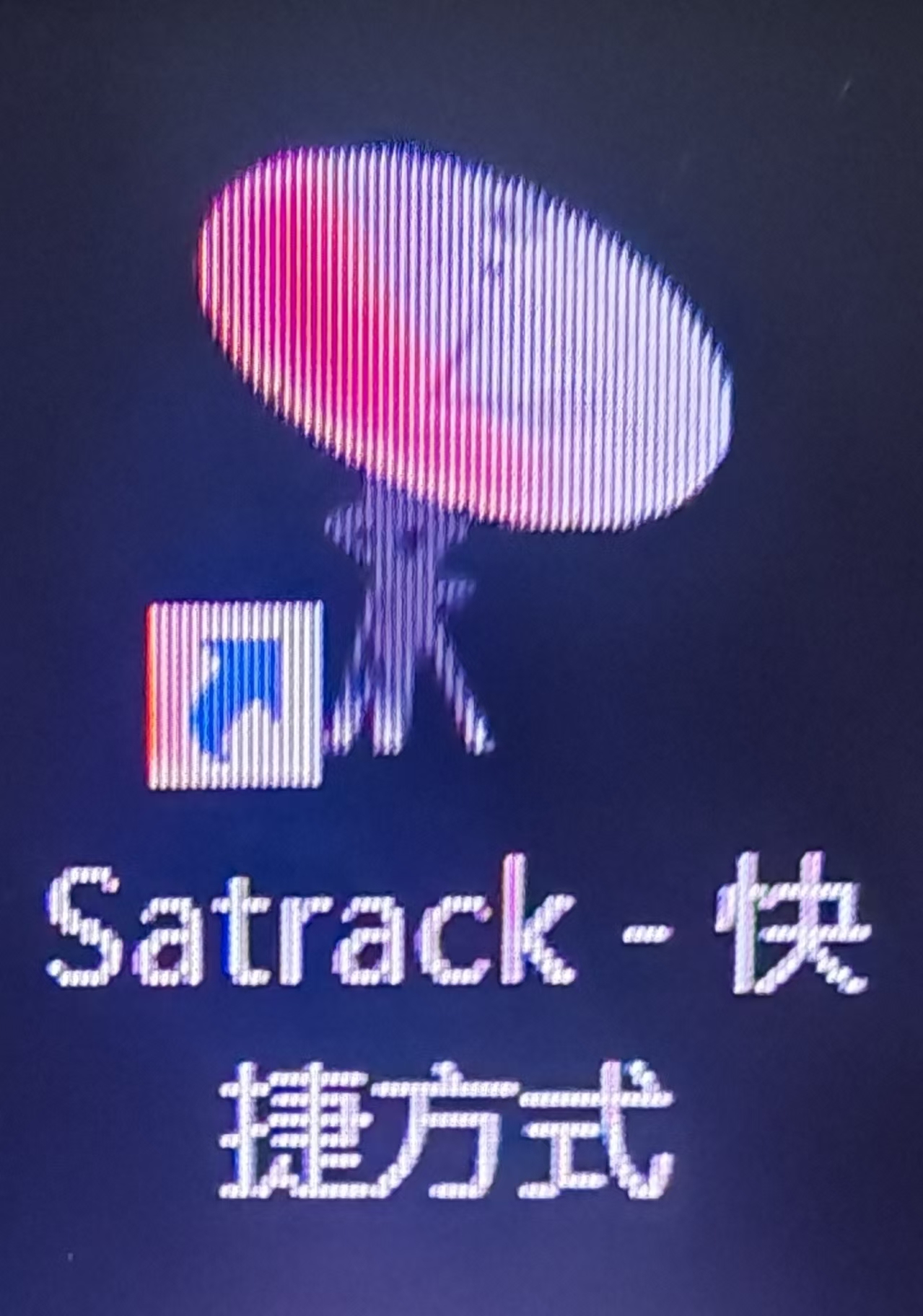

1 烧录上位机

2、烧录固件包

3、 串口板及数据线

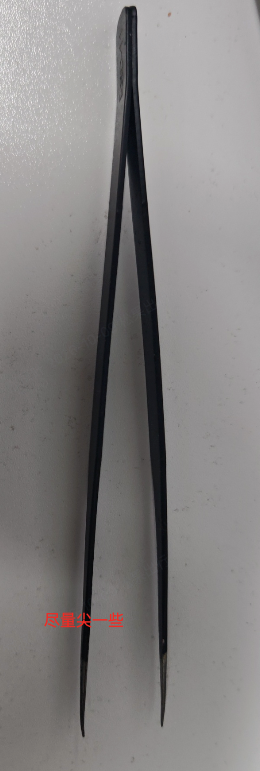

4、 两把镊子

二、操作步骤

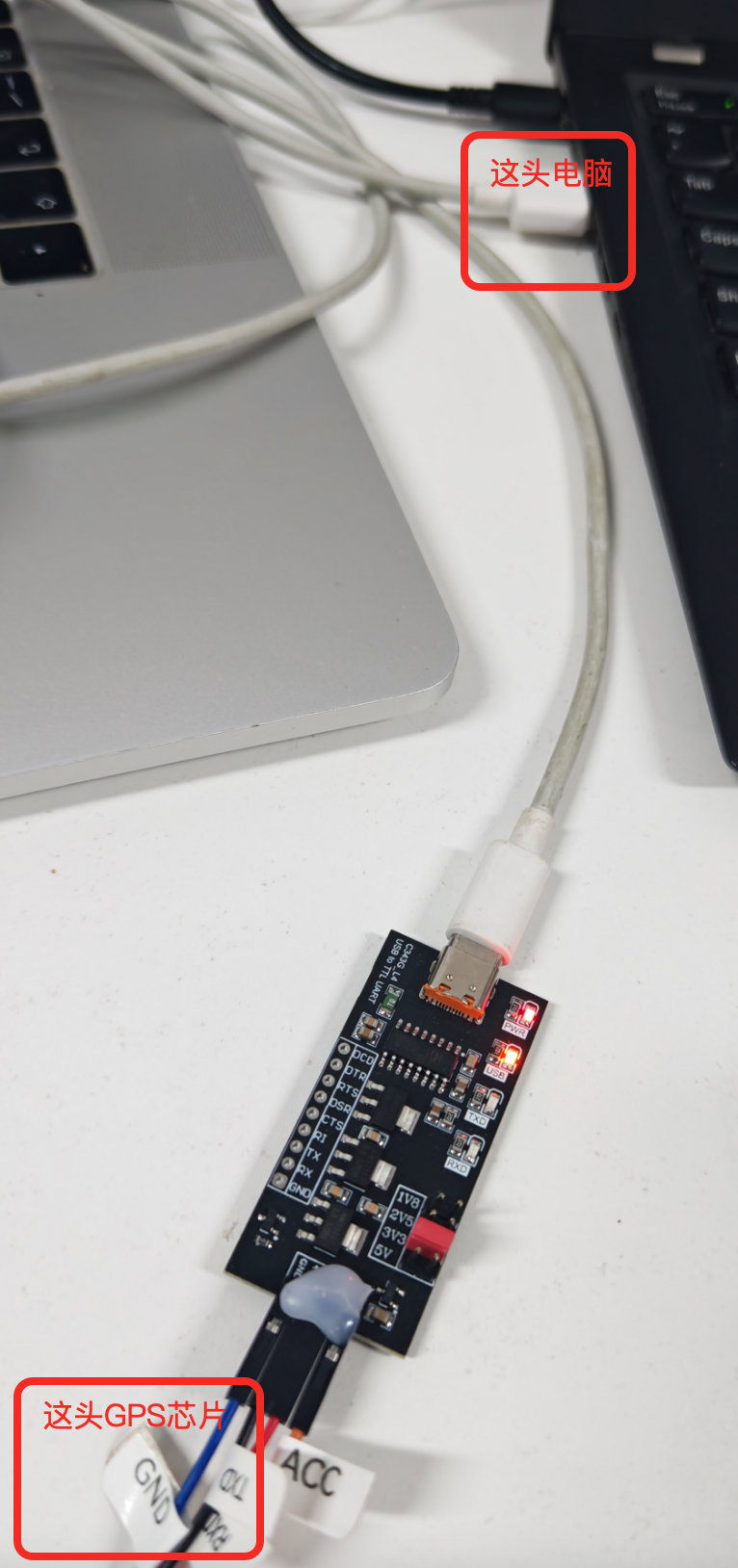

1、设备连接

串口板电源选择3.3V进行短接

GPS的acc、GND、TX、RX分别与串口板上的Vcc、GND、RX、TX相接

串口板通过数据线和电脑USB引出的数据线

2、使用两把镊子,同时短接RST和BOOT

先抬起RST点的镊子(红色圈),再抬起BOOT点镊子,即先释放复位使芯片启动,进入boot烧录模式

原因:芯片只在复位释放(即RST由低变高的瞬间)采样boot引脚电平,来决定进Bootloader还是正常固件。(采样低电平:进入boot;采样高电平:进入正常GNSS模式)

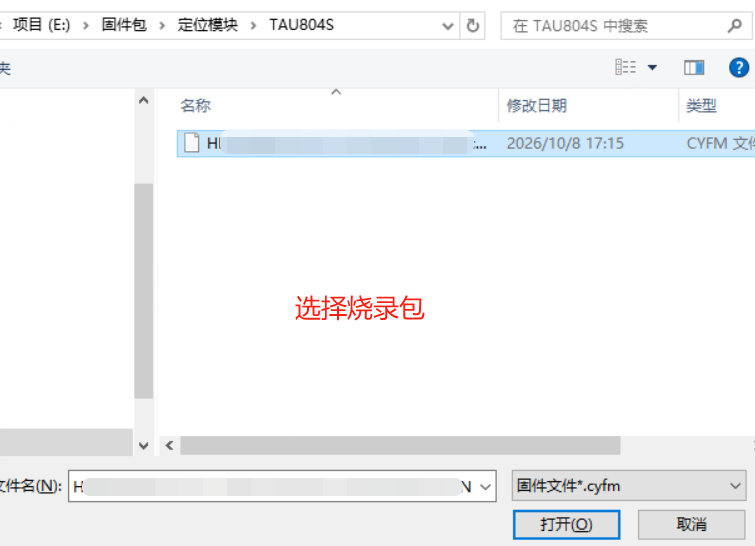

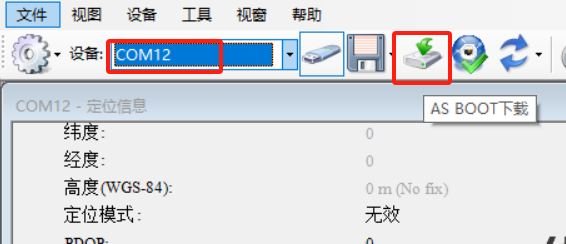

3、上位机选择对应的串口,点击"AS BOOT下载",选择对应的烧录包

4、点击界面,开始烧录

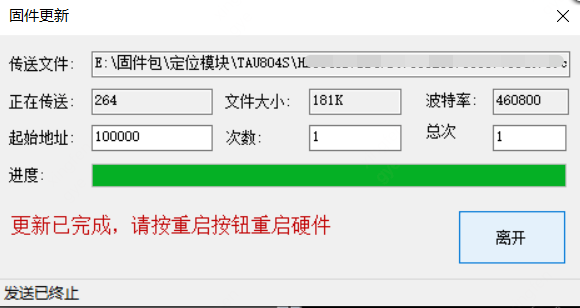

烧录完成后,界面如下

5、烧录完成后,使用镊子再次短接RST点,进行复位,使模组切回正常模式

烧录完以后,一定要复位,否则模组会一直卡在Boot',只接收烧录指令,不输出NMEA,就会出现定位不正常的情况。

原因:复位释放瞬间,BOOT为高电平,使进入正常工作模式

三、注意事项

TAU804S进入boot烧录模式,必须BOOT和复位两个引脚配合时序,只拉BOOT是进不去的。(总结:要烧录,同时短接,先松复位;要正常工作:BOOT高电平时,进行复位)

串口板需要3.3V供电(不可5V)
