Flink Time 之 WaterMark 水位线原理剖析：从生成机制到传播触发与调优实战

上一篇讲了 Flink 的三种时间语义（处理时间、事件时间、摄入时间），其中事件时间是生产环境首选，但事件时间有一个核心问题需要解决：什么时候认为窗口内的数据都到齐了？ 答案就是 Watermark（水位线）。

Watermark 是 Flink 事件时间的核心机制，也是最容易踩坑的地方。很多同学刚接触 Flink 时，事件时间窗口不触发、数据丢失、结果不准确，90% 的原因都是 Watermark 配置有问题------忘记设置 Watermark、乱序容忍时间设置过小、空闲输入导致 Watermark 不推进、事件时间戳是秒级不是毫秒级......

这篇从 Watermark 的本质定义、两种生成方式（周期性 vs 断点式）、WatermarkGenerator 接口详解、内置生成策略、自定义实现、传播与窗口触发机制、多并行度合并、空闲输入处理、到监控调优和常见坑，把 Watermark 一次性讲透。

---

一、Watermark 本质：事件时间的时钟

Watermark 是一个特殊的时间戳，作为数据流中的一部分向下游传递。它表示**"这个时间戳之前的所有数据都已经到达"**。

例如 Watermark = 10:00:05，表示 Flink 认为 10:00:05 之前的数据都到齐了，窗口 [10:00:00, 10:00:05) 可以触发计算。

1.1 Watermark 的三个核心作用

第一，驱动事件时间窗口触发。 事件时间窗口的触发条件是：Watermark ≥ 窗口结束时间。例如滚动窗口 [10:00:00, 10:05:00)，当 Watermark 推进到 10:05:00 时，窗口触发计算。没有 Watermark，窗口永远不会触发。

第二，处理乱序数据。 分布式系统中数据到达顺序和事件发生顺序往往不一致（网络延迟、消息队列重试、多分区并行消费）。通过有界乱序 Watermark，允许一定程度的乱序，保证乱序数据被正确包含在窗口中，而不是当作迟到数据丢弃。

第三，进度度量。 Watermark 推进速度反映了事件时间的处理进度。Watermark Lag（系统时间 - Watermark）可以用来监控作业是否有延迟、是否有反压、是否有数据倾斜。Watermark 长时间不推进，通常意味着有问题（空闲输入、数据倾斜、Source 消费延迟等）。

1.2 Watermark 的三个关键特性

第一，单调递增。 Watermark 只能向前推进，不能回退。这保证了窗口触发后不会因为 Watermark 回退而重复触发。Flink 内部会自动保证单调递增------如果新生成的 Watermark ≤ 当前 Watermark，不会发出。

第二，启发式估计。 Watermark 是一种启发式估计，不保证 100% 准确。它基于"最大事件时间 - 乱序容忍时间"计算，假设数据乱序不超过容忍时间。如果有数据乱序超过容忍时间，会被当作迟到数据处理（默认丢弃，或通过 allowedLateness 重新触发）。

第三，全局时钟。 Watermark 是整个作业的事件时间时钟，所有算子共享同一个时间进度。Watermark 从 Source 生成，经过每个算子向下游传递，所有算子的窗口触发都基于同一个 Watermark 进度。

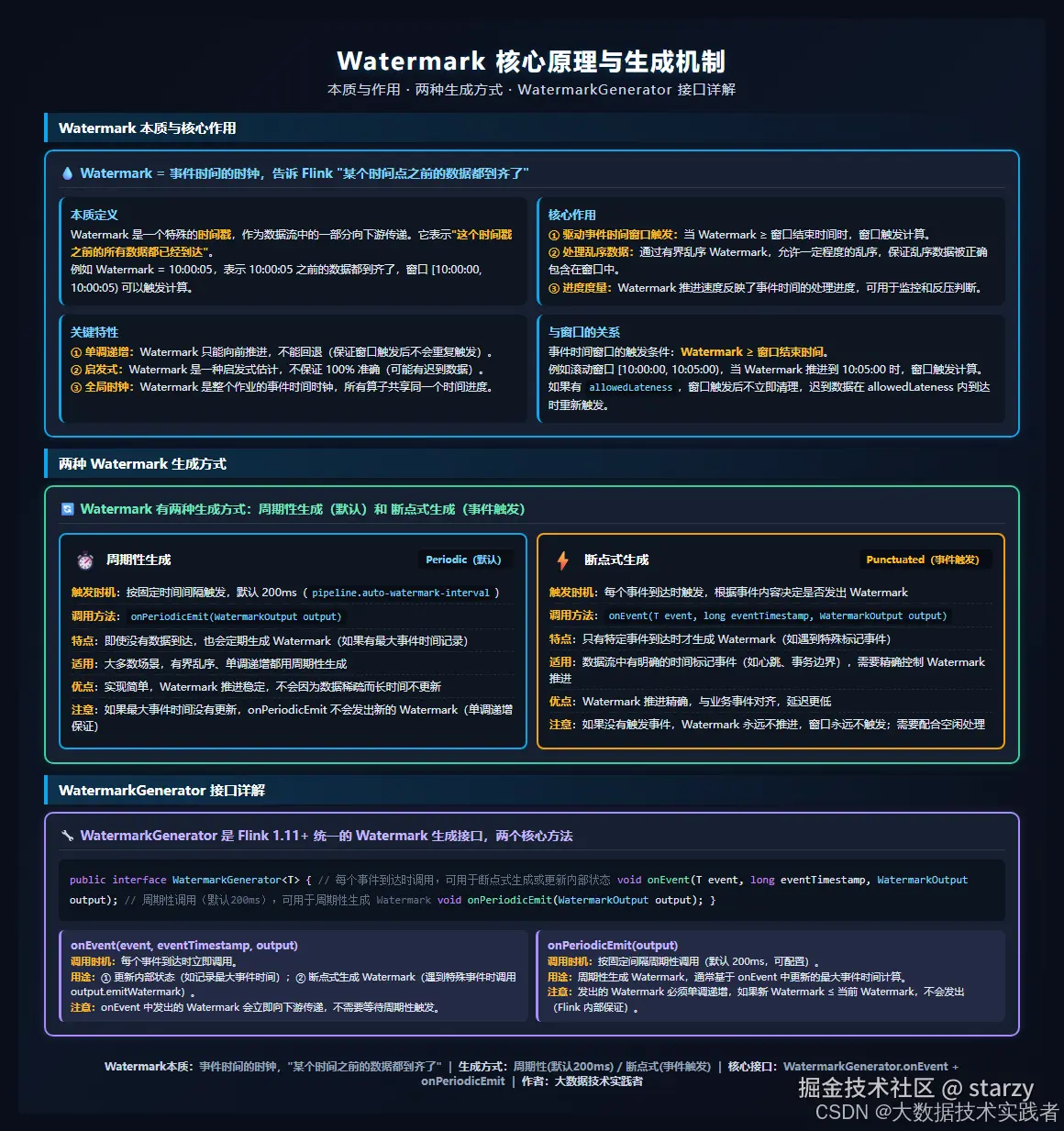

下面这张图把 Watermark 的本质与作用、两种生成方式、WatermarkGenerator 接口放在一起展示。

---

二、两种 Watermark 生成方式

Flink 支持两种 Watermark 生成方式：周期性生成（Periodic）和断点式生成（Punctuated）。

2.1 周期性生成（Periodic，默认）

周期性生成按固定时间间隔触发，默认 200ms（可通过 pipeline.auto-watermark-interval 配置）。调用 onPeriodicEmit(WatermarkOutput output) 方法生成 Watermark。

特点：

• 即使没有数据到达，也会定期尝试生成 Watermark（如果有最大事件时间记录）
• 实现简单，Watermark 推进稳定
• 适用于大多数场景，有界乱序、单调递增都用周期性生成
• 如果最大事件时间没有更新，onPeriodicEmit 不会发出新的 Watermark（单调递增保证）

2.2 断点式生成（Punctuated，事件触发）

断点式生成在每个事件到达时触发，根据事件内容决定是否发出 Watermark。调用 onEvent(T event, long eventTimestamp, WatermarkOutput output) 方法。

特点：

• 只有特定事件到达时才生成 Watermark（如遇到特殊标记事件、心跳事件、事务边界事件）
• Watermark 推进精确，与业务事件对齐，延迟更低
• 适用于数据流中有明确的时间标记事件的场景
• 如果没有触发事件，Watermark 永远不推进，窗口永远不触发------需要配合空闲处理

2.3 两种方式对比

对比维度	周期性生成 Periodic	断点式生成 Punctuated
触发时机	固定时间间隔（默认200ms）	每个事件到达时
调用方法	onPeriodicEmit	onEvent
无数据时	仍会定期尝试生成	不会生成
实现复杂度	简单	较复杂（需判断事件）
推进精度	一般（间隔内不更新）	高（事件级精确）
适用场景	大多数场景	有明确时间标记事件
风险	无	无触发事件时WM不推进

生产环境 99% 的场景用周期性生成（有界乱序），断点式生成只在特殊场景使用（如事务边界、心跳事件驱动 Watermark）。

---

三、WatermarkGenerator 接口详解

Flink 1.11+ 统一了 Watermark 生成接口，WatermarkGenerator<T> 是所有 Watermark 生成器的核心接口，有两个方法：

public interface WatermarkGenerator<T> {

    // 每个事件到达时调用，可用于断点式生成或更新内部状态
    void onEvent(T event, long eventTimestamp, WatermarkOutput output);

    // 周期性调用（默认200ms），可用于周期性生成 Watermark
    void onPeriodicEmit(WatermarkOutput output);
}

3.1 onEvent 方法

onEvent(T event, long eventTimestamp, WatermarkOutput output) 在每个事件到达时立即调用。

用途：

1. 更新内部状态：记录当前最大事件时间（最常用）
2. 断点式生成 Watermark ：遇到特殊事件时调用 output.emitWatermark(new Watermark(timestamp)) 立即发出 Watermark

注意：onEvent 中发出的 Watermark 会立即向下游传递，不需要等待周期性触发。

3.2 onPeriodicEmit 方法

onPeriodicEmit(WatermarkOutput output) 按固定间隔周期性调用（默认 200ms）。

用途：基于 onEvent 中更新的最大事件时间，计算并发出新的 Watermark。

注意：发出的 Watermark 必须单调递增，如果新 Watermark ≤ 当前 Watermark，Flink 内部不会发出（自动保证单调递增）。

3.3 WatermarkOutput 接口

WatermarkOutput 是 Watermark 的输出接口，主要方法：

• emitWatermark(Watermark watermark)：发出一个 Watermark
• markIdle()：标记当前输入为空闲（不参与下游 Watermark 最小值计算）
• markActive()：标记当前输入为活跃（重新参与计算）

---

四、内置 Watermark 生成策略

Flink 提供了两种内置 Watermark 生成策略，覆盖绝大多数场景。

4.1 有界乱序（BoundedOutOfOrderness）------ 最常用

WatermarkStrategy.forBoundedOutOfOrderness(Duration maxOutOfOrderness)

Watermark 计算方式：Watermark = 当前最大事件时间 - 乱序容忍时间

原理：记录当前最大事件时间，每次生成 Watermark 时减去固定的乱序容忍时间，允许一定程度的乱序。乱序容忍时间内的数据都会被窗口正确包含。

例如乱序容忍时间 5 秒，最大事件时间 10:00:10，Watermark = 10:00:05，表示 10:00:05 之前的数据都到齐了。10:00:01 到 10:00:05 之间的数据即使延迟到达，也会被正确处理。

适用：数据有固定范围的乱序（如网络延迟 5 秒内），绝大多数生产场景。

注意：乱序容忍时间设置过小会丢数据（迟到数据被丢弃），设置过大会增加窗口触发延迟（Watermark 推进慢）。

4.2 单调递增（MonotonousTimestamps）------ 理想场景

WatermarkStrategy.forMonotonousTimestamps()

Watermark 计算方式：Watermark = 当前最大事件时间（乱序容忍时间为 0）

原理：假设数据按时间戳递增到达，没有乱序，Watermark 直接等于当前最大事件时间。

适用：数据已经按时间排序的场景（如某些数据库 binlog、有序消息队列）。

优点：Watermark 推进最快，窗口触发延迟最小，性能最好。

注意：如果有乱序数据，会被当作迟到数据处理（默认丢弃），导致结果错误。有乱序的场景绝对不能用单调递增。

4.3 内置策略完整代码

import org.apache.flink.api.common.eventtime.WatermarkStrategy;
import org.apache.flink.streaming.api.datastream.DataStream;
import org.apache.flink.streaming.api.environment.StreamExecutionEnvironment;
import org.apache.flink.streaming.api.windowing.assigners.TumblingEventTimeWindows;
import org.apache.flink.streaming.api.windowing.time.Time;

import java.time.Duration;

public class BuiltinWatermarkExample {

    public static class Order {
        public String userId;
        public double amount;
        public long timestamp;  // 毫秒级事件时间戳

        public Order() {}
    }

    public static void main(String[] args) throws Exception {
        StreamExecutionEnvironment env =
            StreamExecutionEnvironment.getExecutionEnvironment();

        DataStream<Order> source = env.addSource(new OrderSource());

        // 方式一：有界乱序 Watermark（最常用，允许5秒乱序）
        WatermarkStrategy<Order> boundedStrategy = WatermarkStrategy
            .<Order>forBoundedOutOfOrderness(Duration.ofSeconds(5))
            .withIdleness(Duration.ofMinutes(1))  // 空闲输入处理（必须设置）
            .withTimestampAssigner((event, timestamp) -> event.timestamp);

        // 方式二：单调递增 Watermark（数据已排序，无乱序）
        WatermarkStrategy<Order> monotonousStrategy = WatermarkStrategy
            .<Order>forMonotonousTimestamps()
            .withIdleness(Duration.ofMinutes(1))
            .withTimestampAssigner((event, timestamp) -> event.timestamp);

        // 使用有界乱序策略
        DataStream<Double> result = source
            .assignTimestampsAndWatermarks(boundedStrategy)
            .keyBy(order -> order.userId)
            .window(TumblingEventTimeWindows.of(Time.minutes(5)))
            .sum("amount");

        result.print();

        env.execute("Builtin Watermark Example");
    }
}

代码关键点：

第一，withTimestampAssigner 从数据中提取事件时间戳，必须是毫秒级 Unix 时间戳（long 类型）。如果数据中是秒级时间戳，需要乘以 1000 转换。

第二，withIdleness(Duration.ofMinutes(1)) 处理空闲输入，空闲超过 1 分钟后暂时忽略该输入的 Watermark。所有事件时间作业都应该设置 withIdleness，这是生产环境最容易忽略的配置。

第三，assignTimestampsAndWatermarks 必须在 keyBy 和 window 之前调用，通常紧跟在 Source 之后。

---

五、自定义 Watermark 实现

当内置策略不能满足需求时（如需要根据数据内容动态调整乱序容忍时间、需要断点式生成），可以自定义 WatermarkGenerator。

5.1 自定义有界乱序 Watermark（动态乱序容忍）

import org.apache.flink.api.common.eventtime.Watermark;
import org.apache.flink.api.common.eventtime.WatermarkGenerator;
import org.apache.flink.api.common.eventtime.WatermarkOutput;
import org.apache.flink.api.common.eventtime.WatermarkStrategy;
import org.apache.flink.streaming.api.datastream.DataStream;
import org.apache.flink.streaming.api.environment.StreamExecutionEnvironment;

import java.time.Duration;

public class CustomWatermarkExample {

    public static class Order {
        public String userId;
        public double amount;
        public long timestamp;
        public String priority;  // 优先级：high/low，高优先级乱序小

        public Order() {}
    }

    // 自定义 WatermarkGenerator：根据数据优先级动态调整乱序容忍时间
    public static class DynamicOutOfOrdernessGenerator
        implements WatermarkGenerator<Order> {

        private long maxTimestamp = Long.MIN_VALUE;
        private final long defaultOutOfOrderness;  // 默认乱序容忍时间（毫秒）

        public DynamicOutOfOrdernessGenerator(Duration defaultOutOfOrderness) {
            this.defaultOutOfOrderness = defaultOutOfOrderness.toMillis();
        }

        @Override
        public void onEvent(Order event, long eventTimestamp, WatermarkOutput output) {
            // 更新最大事件时间
            maxTimestamp = Math.max(maxTimestamp, eventTimestamp);
        }

        @Override
        public void onPeriodicEmit(WatermarkOutput output) {
            // 周期性发出 Watermark：最大事件时间 - 乱序容忍时间
            if (maxTimestamp != Long.MIN_VALUE) {
                output.emitWatermark(new Watermark(maxTimestamp - defaultOutOfOrderness));
            }
        }
    }

    public static void main(String[] args) throws Exception {
        StreamExecutionEnvironment env =
            StreamExecutionEnvironment.getExecutionEnvironment();

        DataStream<Order> source = env.addSource(new OrderSource());

        // 自定义 Watermark 策略
        WatermarkStrategy<Order> customStrategy = WatermarkStrategy
            .<Order>forGenerator(ctx -> new DynamicOutOfOrdernessGenerator(Duration.ofSeconds(5)))
            .withIdleness(Duration.ofMinutes(1))
            .withTimestampAssigner((event, timestamp) -> event.timestamp);

        DataStream<Double> result = source
            .assignTimestampsAndWatermarks(customStrategy)
            .keyBy(order -> order.userId)
            .window(TumblingEventTimeWindows.of(Time.minutes(5)))
            .sum("amount");

        result.print();

        env.execute("Custom Watermark Example");
    }
}

自定义 Watermark 的关键点：

第一，实现 WatermarkGenerator<T> 接口，重写 onEvent 和 onPeriodicEmit 两个方法。

第二，onEvent 中更新内部状态（最大事件时间），onPeriodicEmit 中基于状态计算并发出 Watermark。

第三，用 WatermarkStrategy.forGenerator(ctx -> new CustomGenerator()) 创建自定义策略，forGenerator 接收一个 WatermarkGeneratorSupplier（可以访问上下文）。

第四，发出 Watermark 用 output.emitWatermark(new Watermark(timestamp))，timestamp 是毫秒级时间戳。

---

六、Watermark 传播与窗口触发机制

Watermark 不是只在 Source 生成后就结束了，它会随着数据流在每个算子间向下游传递，最终驱动窗口触发。

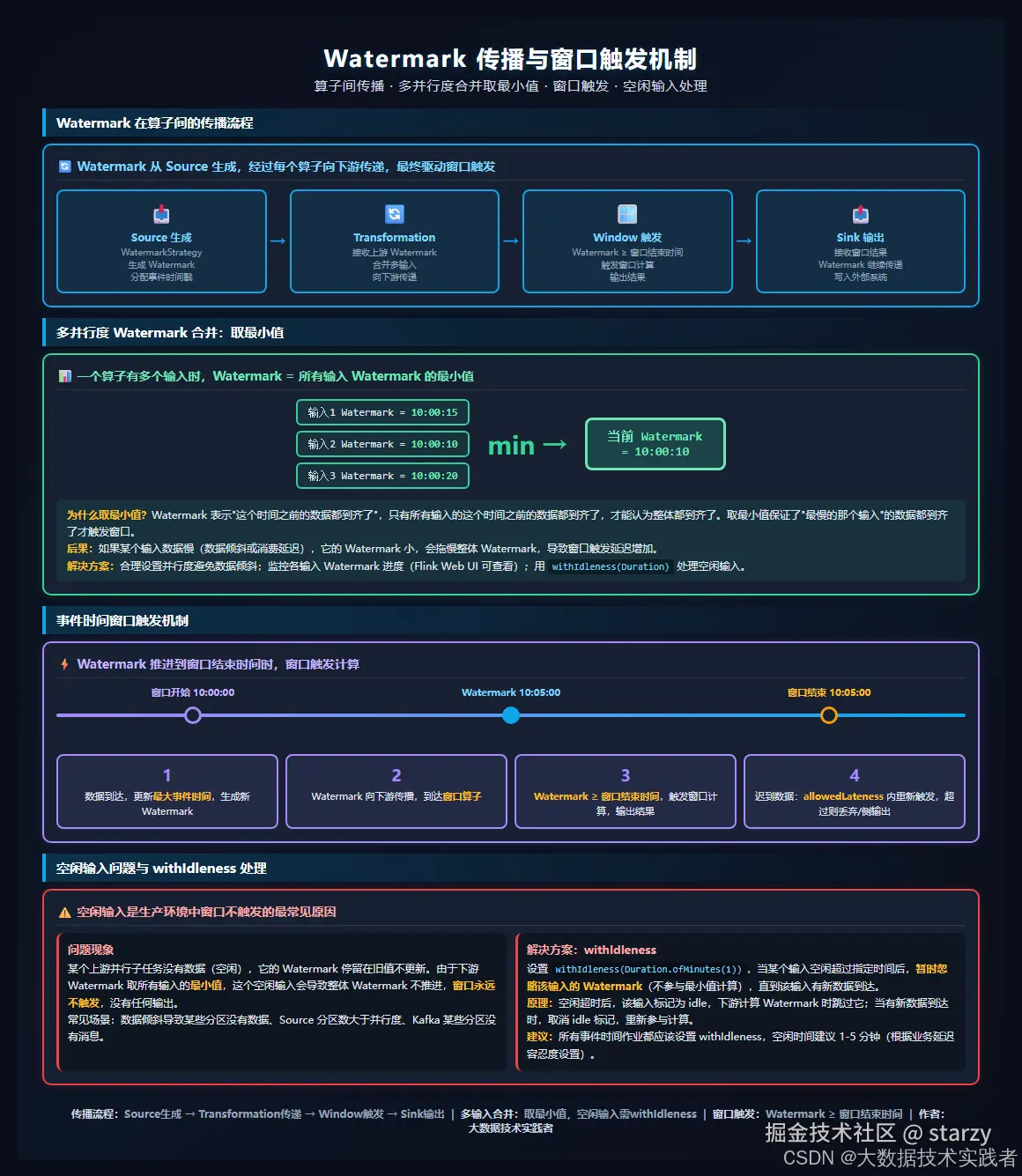

下面这张图展示了 Watermark 的传播流程、多并行度合并、窗口触发机制和空闲输入处理。

6.1 Watermark 传播流程

Watermark 的传播流程：

1. Source 算子：根据 WatermarkStrategy 生成 Watermark，同时分配事件时间戳
2. Transformation 算子（map/filter/keyBy 等）：接收上游 Watermark，合并多输入，向下游传递
3. Window 算子：Watermark 到达后，检查是否有窗口的结束时间 ≤ Watermark，如果有则触发这些窗口计算，输出结果
4. Sink 算子：接收窗口结果，Watermark 继续向下游传递，写入外部系统

6.2 多并行度 Watermark 合并：取最小值

一个算子通常有多个输入（上游多个并行子任务）。Watermark 的合并规则是：该算子的 Watermark = 所有输入 Watermark 的最小值。

为什么取最小值？因为 Watermark 表示"这个时间之前的数据都到齐了"，只有所有输入的这个时间之前的数据都到齐了，才能认为整体都到齐了。取最小值保证了"最慢的那个输入"的数据都到齐了才触发窗口。

例如三个输入的 Watermark 分别是 10:00:15、10:00:10、10:00:20，当前算子的 Watermark = min(10:00:15, 10:00:10, 10:00:20) = 10:00:10。

后果：如果某个输入数据慢（数据倾斜或消费延迟），它的 Watermark 小，会拖慢整体 Watermark，导致窗口触发延迟增加。

6.3 事件时间窗口触发机制

事件时间窗口的触发条件：Watermark ≥ 窗口结束时间。

触发流程：

1. 数据到达，更新最大事件时间，生成新 Watermark
2. Watermark 向下游传播，到达窗口算子
3. Watermark ≥ 窗口结束时间，触发窗口计算，输出结果
4. 迟到数据（Watermark 之后到达）：allowedLateness 内重新触发，超过则丢弃或侧输出

例如滚动窗口 [10:00:00, 10:05:00)，当 Watermark 推进到 10:05:00 时，窗口触发计算。如果有 allowedLateness(1 hour)，窗口触发后不立即清理，1 小时内到达的迟到数据会重新触发窗口计算。

6.4 空闲输入问题与 withIdleness 处理

问题现象 ：某个上游并行子任务没有数据（空闲），它的 Watermark 停留在旧值不更新。由于下游 Watermark 取所有输入的最小值，这个空闲输入会导致整体 Watermark 不推进，窗口永远不触发，没有任何输出。

常见场景：数据倾斜导致某些分区没有数据、Source 分区数大于并行度、Kafka 某些分区没有消息。

解决方案 ：设置 withIdleness(Duration.ofMinutes(1))，当某个输入空闲超过指定时间后，暂时忽略该输入的 Watermark（不参与最小值计算），直到该输入有新数据到达。

原理：空闲超时后，该输入标记为 idle，下游计算 Watermark 时跳过它；当有新数据到达时，取消 idle 标记，重新参与计算。

建议：所有事件时间作业都应该设置 withIdleness，空闲时间建议 1-5 分钟（根据业务延迟容忍度设置）。这是生产环境窗口不触发的最常见原因，一定要设置。

---

七、Watermark 监控与调优

Watermark 的健康度直接影响事件时间作业的正确性和性能。生产环境需要监控 Watermark 相关指标，并根据监控数据调优。

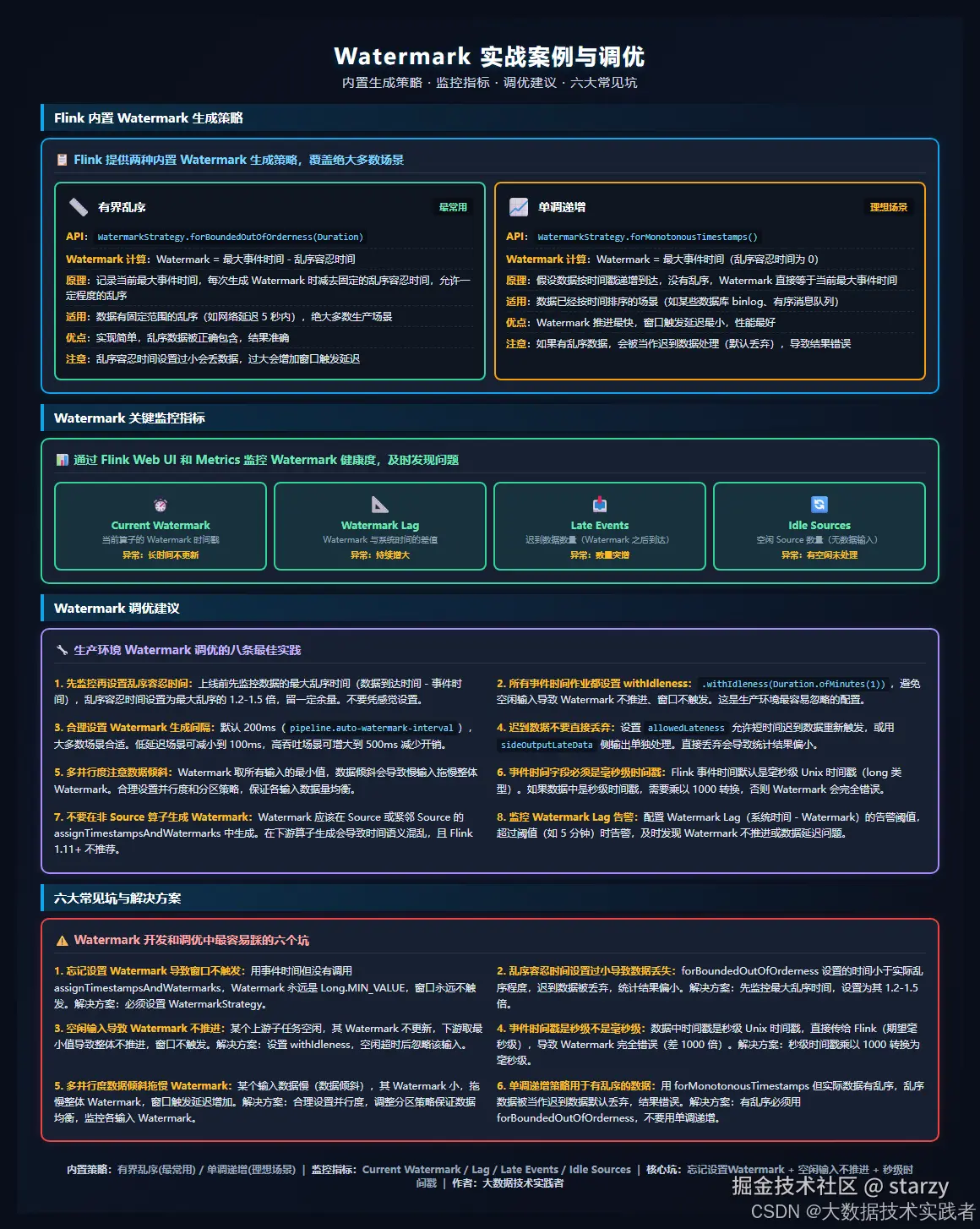

下面这张图总结了内置生成策略、关键监控指标、调优建议和六大常见坑。

7.1 关键监控指标

通过 Flink Web UI 和 Metrics 监控 Watermark 健康度：

指标	含义	异常表现
Current Watermark	当前算子的 Watermark 时间戳	长时间不更新
Watermark Lag	Watermark 与系统时间的差值	持续增大
Late Events	迟到数据数量（Watermark 之后到达）	数量突增
Idle Sources	空闲 Source 数量	有空闲未处理

7.2 八条调优建议

1. 先监控再设置乱序容忍时间：上线前先监控数据的最大乱序时间（数据到达时间 - 事件时间），乱序容忍时间设置为最大乱序的 1.2-1.5 倍，留一定余量。不要凭感觉设置。

2. 所有事件时间作业都设置 withIdleness ：.withIdleness(Duration.ofMinutes(1))，避免空闲输入导致 Watermark 不推进、窗口不触发。这是生产环境最容易忽略的配置。

3. 合理设置 Watermark 生成间隔 ：默认 200ms（pipeline.auto-watermark-interval），大多数场景合适。低延迟场景可减小到 100ms，高吞吐场景可增大到 500ms 减少开销。

4. 迟到数据不要直接丢弃 ：设置 allowedLateness 允许短时间迟到数据重新触发，或用 sideOutputLateData 侧输出单独处理。直接丢弃会导致统计结果偏小。

5. 多并行度注意数据倾斜：Watermark 取所有输入的最小值，数据倾斜会导致慢输入拖慢整体 Watermark。合理设置并行度和分区策略，保证各输入数据量均衡。

6. 事件时间字段必须是毫秒级时间戳：Flink 事件时间默认是毫秒级 Unix 时间戳（long 类型）。如果数据中是秒级时间戳，需要乘以 1000 转换，否则 Watermark 会完全错误（差 1000 倍）。

7. 不要在非 Source 算子生成 Watermark：Watermark 应该在 Source 或紧邻 Source 的 assignTimestampsAndWatermarks 中生成。在下游算子生成会导致时间语义混乱，且 Flink 1.11+ 不推荐。

8. 监控 Watermark Lag 告警：配置 Watermark Lag（系统时间 - Watermark）的告警阈值，超过阈值（如 5 分钟）时告警，及时发现 Watermark 不推进或数据延迟问题。

---

八、六大常见坑与解决方案

8.1 坑一：忘记设置 Watermark 导致窗口不触发

现象：用事件时间但没有调用 assignTimestampsAndWatermarks 设置 Watermark 策略，窗口永远不触发，没有任何输出。

原因：Watermark 默认是 Long.MIN_VALUE，永远不会超过窗口结束时间，窗口永远不触发。

解决方案：必须设置 WatermarkStrategy，最常用 forBoundedOutOfOrderness，并通过 withTimestampAssigner 从数据中提取时间戳。

8.2 坑二：乱序容忍时间设置过小导致数据丢失

现象：forBoundedOutOfOrderness(Duration.ofSeconds(2)) 设置的乱序容忍时间小于实际数据乱序程度（实际乱序 10 秒），迟到数据被丢弃，统计结果偏小。

原因：Watermark = 最大事件时间 - 乱序容忍时间。如果乱序容忍时间过小，Watermark 推进过快，迟到数据被当作过期数据丢弃。

解决方案：先监控最大乱序时间，设置为其 1.2-1.5 倍。或设置 allowedLateness 允许迟到数据重新触发。

8.3 坑三：空闲输入导致 Watermark 不推进

现象：某个上游子任务空闲，其 Watermark 不更新，下游取最小值导致整体不推进，窗口不触发。

原因：多输入 Watermark 取最小值，空闲输入的 Watermark 停留在旧值，拖慢整体。

解决方案：设置 withIdleness(Duration.ofMinutes(1))，空闲超时后忽略该输入。

8.4 坑四：事件时间戳是秒级不是毫秒级

现象：数据中时间戳是秒级 Unix 时间戳，直接传给 Flink（期望毫秒级），导致 Watermark 完全错误（差 1000 倍），窗口不触发或触发异常。

原因：Flink 事件时间默认是毫秒级时间戳，秒级时间戳差 1000 倍，Watermark 计算完全错误。

解决方案：秒级时间戳乘以 1000 转换为毫秒级：withTimestampAssigner((event, ts) -> event.timestamp * 1000)。

8.5 坑五：多并行度数据倾斜拖慢 Watermark

现象：某个输入数据慢（数据倾斜），其 Watermark 小，拖慢整体 Watermark，窗口触发延迟增加。

原因：多输入 Watermark 取最小值，慢输入的 Watermark 小，拖慢整体。

解决方案：合理设置并行度，调整分区策略保证数据均衡，监控各输入 Watermark，必要时用 withIdleness 处理慢输入。

8.6 坑六：单调递增策略用于有乱序的数据

现象：用 forMonotonousTimestamps 但实际数据有乱序，乱序数据被当作迟到数据默认丢弃，结果错误。

原因：单调递增策略假设数据按时间戳递增，没有乱序，Watermark = 最大事件时间。有乱序的数据会被当作迟到数据丢弃。

解决方案：有乱序必须用 forBoundedOutOfOrderness，不要用单调递增。单调递增只适用于数据已排序的理想场景。

---

九、总结与下一篇预告

Watermark 是 Flink 事件时间的核心机制，要点回顾：

第一，Watermark 本质是事件时间的时钟，表示"某个时间之前的数据都到齐了"。核心作用是驱动窗口触发、处理乱序数据、进度度量。关键特性是单调递增、启发式估计、全局时钟。

第二，两种生成方式：周期性生成（默认 200ms，大多数场景）和断点式生成（事件触发，特殊场景）。WatermarkGenerator 接口有两个方法：onEvent（每个事件到达时调用，更新状态或断点式生成）和 onPeriodicEmit（周期性调用，基于状态生成 Watermark）。

第三，内置策略：有界乱序（最常用，Watermark = 最大事件时间 - 乱序容忍时间）和单调递增（理想场景，Watermark = 最大事件时间）。有乱序的场景绝对不能用单调递增。

第四，传播与触发：Watermark 从 Source 生成，经过每个算子向下游传递。多并行度合并取最小值（保证最慢输入数据到齐才触发）。窗口触发条件是 Watermark ≥ 窗口结束时间。空闲输入必须用 withIdleness 处理，否则 Watermark 不推进、窗口不触发。

第五，监控与调优：监控 Current Watermark、Watermark Lag、Late Events、Idle Sources 四个指标。八条调优建议：先监控再设置乱序容忍、都设置 withIdleness、合理设置生成间隔、迟到数据不丢弃、注意数据倾斜、毫秒级时间戳、不在非 Source 生成、监控 Lag 告警。

第六，六大常见坑：忘记设置 Watermark（窗口不触发）、乱序容忍过小（数据丢失）、空闲输入（Watermark 不推进）、秒级时间戳（差 1000 倍）、数据倾斜（拖慢 Watermark）、单调递增用于有乱序数据（结果错误）。
