行业路线图要求每个节点的载流子剖面分辨率优于该节点尺寸的 10%，而现有方法顶多做到 50 nm 左右，中间差了 100 倍。这套系统用 LabVIEW 配合 PXIe-5668R 矢量信号分析仪，把测量点收进亚纳米的隧道结。

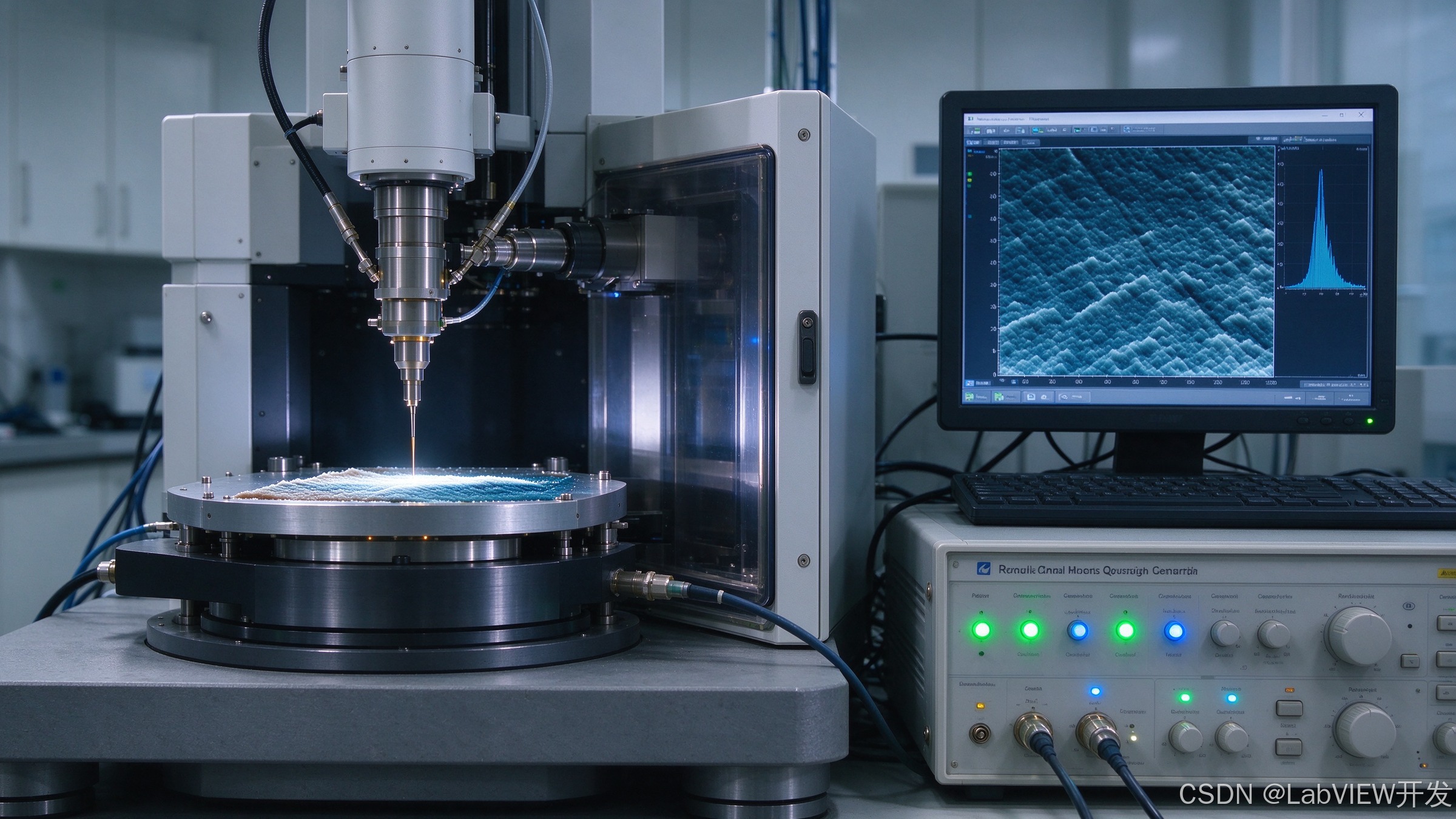

扫描探针显微镜与锁相放大链路，界面给出纳米级表面形貌
01 要做什么：把载流子剖面推进到亚纳米
2017 年 6 月，半导体行业走到了 5 nm 节点。行业路线图同时写明一条硬指标：每个节点上，载流子剖面的分辨率必须优于该节点尺寸的 10%。而当时可用的载流子剖面方法，分辨率做不到远优于 50 nm。相对 5 nm 节点的要求，这之间差了 100 倍；下一步走到 2 nm 节点，这个矛盾还会加剧。
还有一条限制来自方法本身：当时的载流子剖面方法需要插入探针，所以石墨烯这类脆弱样品用不了，鳍式场效应晶体管这类 3D 器件也用不了。
目标因此很明确：一套非破坏性、高分辨率、做到亚纳米分辨率的载流子剖面系统。
02 难在哪：谐波在输运途中就被压掉了
做法是在扫描隧道显微镜（STM）的隧道结上聚焦一束锁模超快激光，用 LabVIEW 控制。对金属样品，这会在直流隧道电流上叠加一个周期性脉冲电流；换到频域看，就是一条微波频率梳（MFC），在激光脉冲重复频率的整数倍上排开几百根谐波。
换成半导体样品，物理过程完全不同。每一个激光脉冲都会在隧道结底部产生一个亚纳米尺度的少数载流子表面电荷斑。这些载流子脉冲会被散射与介电弛豫快速衰减，而强烈的库仑排斥又把它们向外推，形成"库仑爆炸"，同时半导体里的多数载流子被吸引向内运动。每个少数载流子脉冲的初始长度与激光脉冲相当，例如 15 fs；但向外输运中的色散会让脉冲长度随传播不断变长，高次谐波在输运途中急剧下降。
由此得到一条很硬的设计约束：MFC 必须用一个距离隧道结小于 100 μm 的表面探针来测。
信号与待测量之间的关系是这样的：MFC 的衰减与隧道结处存在的样品扩展电阻成正比，扩展电阻已知，就能反推载流子浓度；再改变样品表面电流的斑尺寸，就能对不同深度做平均，拿到载流子密度的 3D 信息。在该系统里，扩展电阻典型值为 10 MΩ，当表面探针靠近隧道结时，它是 MFC 衰减的主因。
03 方案：用一根隧道结换掉金刚石探针
20 nm 节点以下，载流子剖面目前的主流选择是扫描扩展电阻显微镜（SSRM）：把金刚石探针插入半导体测扩展电阻，典型接触半径 50 nm，再由扩展电阻定出载流子密度。
这套方法叫扫描频率梳显微镜（SFCM）：用亚纳米的隧道结取代金刚石探针，扩展电阻不再靠插入测量，而是通过 MFC 的衰减推出来。
信号链的起点是激光与样品。用金样品，在平均功率 50 mW、脉宽 τ = 15 fs、脉冲重复频率 74.254 MHz 的条件下，测到了前 200 根谐波，覆盖 74.25 MHz（n = 1）到 14.85 GHz（n = 200）。因为线宽极窄（< 0.1 Hz），即便到了第 200 根谐波，S/N 通常仍大于 45 dB。在隧道结内部，谐波一直延续到 1/2τ（约 33 THz）。像装在微型同轴电缆上的金珠这类金属样品，其 MFC 用样品电路里的 Bias-T 测量。
测量仪器选了 PXIe-5668R 高性能矢量信号分析仪（VSA）。半导体样品中的第一次 MFC 测量就是用它做的，因为它就是这个应用的最优选择------例如在优化 MFC 检测时，可以连续改变分辨率带宽。
最终形态是把 VSA、改造后 STM 的控制器和一台板载计算机装进同一个 PXI Express 机箱。这样系统便携、重量低，同时散热一致、电气干扰更少。这套方案给出了最深的定制程度，商用 STM 做不到。
04 LabVIEW 里的程序：参数化、可仿真、再上实时
LabVIEW 与 VSA 搭配的易用性，让软件得以实现，按选定的参数与序列生成并分析大体量数据文件，逐根处理微波谐波。
数据处理之外，软件还承担了"先把方法讲清楚"的角色。做了一个 LabVIEW VI，完整模拟 STM 的运行，并提供免费下载；第二个免费下载的 VI 正在开发，用来完整模拟 SFCM 的运行。
硬件控制则在向实时确定性演进。正在升级自制的 STM：用 LabVIEW Real-Time 与 LabVIEW FPGA 模块实现 STM 与 SFCM 仿真器，让 STM 获得实时确定性控制。作为信号链最前端的部件，表面探针也完成了首台自研实现------就是那个必须待在隧道结 100 μm 以内的探针。
05 结果
半导体中的首次 MFC 测量已经完成，用的就是 PXIe-5668R。
在方法层面，对 SSRM 与 SFCM 的分辨率做了详细分析。
SFCM 正在被考虑作为 10 nm 及以下光刻节点载流子剖面的替代方法。相比插入金刚石探针的老路，它带来四点不同：亚纳米分辨率成为可能；半导体不会被改变；每次扫描中探针自身变化带来的影响被缓解；改变斑尺寸就能得到载流子密度随深度的分布。
测量还在往前推：不同掺杂的 GaN 与硅样品、以及硅标准样，正在测量中。
放到更长的时间尺度上看，闪存的芯片容量曾在八年里涨了 100 倍，而可靠产能出现了停滞。这项计量上的改进，有希望缓解这种停滞。
06 这个案例说明什么
几点工程上的体会。
第一，分辨率的"天花板"往往不在算法，而在换能环节。把金刚石探针换成隧道结，等于把"接触半径 50 nm"这个物理上限直接删掉，后面所有信号处理才有意义。
第二，在亚纳米尺度上，信号还没到仪器就已经衰减了。所以探针距离小于 100 μm、扩展电阻 10 MΩ 这类机械与电磁细节，本身就是设计参数，而不是调试时才想起的附属项。
第三，仪器选型要按"自由度"来选。这里挑 VSA 的关键理由之一，是分辨率带宽可以连续变化------扫频参数能随手调，才谈得上把 200 根谐波的检测条件逐根优化。
第四，单机箱集成解决的是三件事：便携、散热一致、电气干扰更低。精密测量里，这三件事通常一起出现，也最好一起解。
第五，方法是靠软件先跑通的。硬件还没定型时，STM 与 SFCM 的仿真 VI 已经能被下载、被验证、被讨论；随后再用 LabVIEW Real-Time 与 LabVIEW FPGA 把实时确定性控制补上。
07 写在最后
从 50 nm 到亚纳米，靠的不是把一套老方法调得更好，而是把最前端的探针换掉：隧道结替代金刚石探针，MFC 的衰减替代插入式测量，再用 LabVIEW 把参数化分析、仿真与实时控制串起来。这类项目的难点通常不在写代码，而在于把物理、仪器与软件三者的边界划清楚。
换能环节决定天花板
把金刚石探针换成亚纳米隧道结，比在后端算法上加码有效得多。
探针距离是设计参数谐波在输运中就衰减，表面探针必须小于 100 μm，这类机械细节决定成败。
