感知这个词，在这门技术里和另一个词始终缠在一起，就是遥感。遥感是个模糊的词，和哲学差不多，没有明确的定义，所以不同的人给不同的定义，谁也不能说别人错。定义可以各说各的，不影响它做事。
一、感知与遥感
摄影测量与遥感学会给的定义落在不接触三个字上：用某种装置，在与被观测对象不发生物理接触的前提下，取得关于它的信息。信息的来源有两类，一类是对象自己在辐射，一类是对象在反射别的辐射。定义里说的对象也不限于物，现象也算在内，所以遥感既探物，也探事。
地理信息行业的定义松得多，直接把遥感说成对地球表面的远距离观测，把地球表面或者环境当作被观测的对象。还有人把它压成一句话：用电磁波探测目标，就是遥感。这句话粗，边界却清楚，因为光也是电磁波，光学遥感和微波遥感就一起进了同一个框架。
读文献碰到遥感这个词，先看是谁在什么语境下说的。不同领域的人对同一个词的宽容度不一样，口径不对齐，讨论容易走岔。
二、主动与被动的分野
把视角换一下，站到传感器的位置上，用第一人称看。

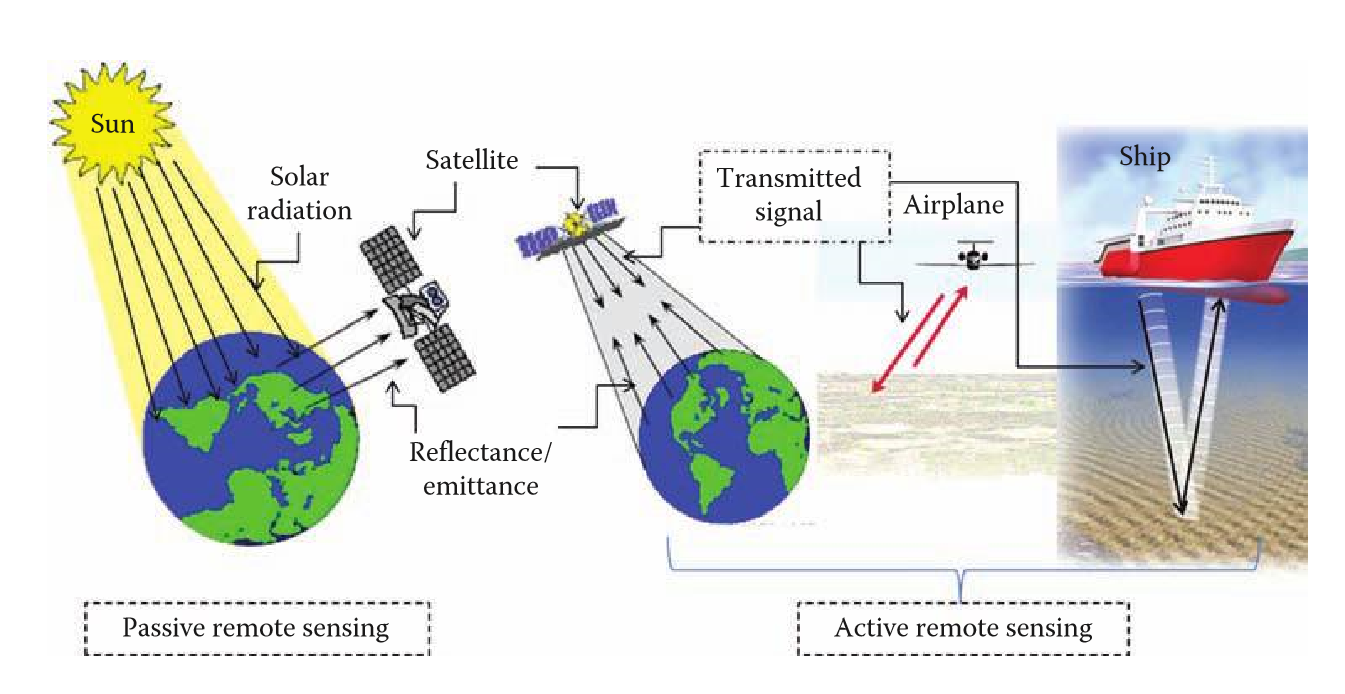

主动的意思是，传感器想观测就能观测，因为它自己发信号、自己收信号，不受制于人。被动正好相反，传感器只能接住别人已有的东西。光学是被动的，靠的是太阳，光照条件不满足就什么都看不见，前面挡一块板子就看不见了。
被动的极端例子是中微子。不是谁朝着地球发中微子，是它自己从星系核里穿过来，几乎不和任何物质反应，探测的人只能等着它撞上物质。
两者的代价和好处都很清楚。主动不受制于人，但要发信号，要暴露自己。被动不发信号，对军用设备来说这件事的意义极大，只潜伏在那里观测，不暴露自己。
被动要解决的痛点，是不受制于外辐射源。这个痛点有一个很直白的类比：南北极有极昼的那段时间，太阳一直挂在天上，什么时候都能看。外辐射源足够多、足够密，被动感知也能随时工作。雷达里外辐射源够不够，决定了被动这条路能不能立起来。外辐射源雷达本身就是很早就成熟的体制，广播、电视、通信基站的信号都可以拿来用，现在多出来的这批低轨卫星信号，只是把可用的辐射源从地面推到了天上。

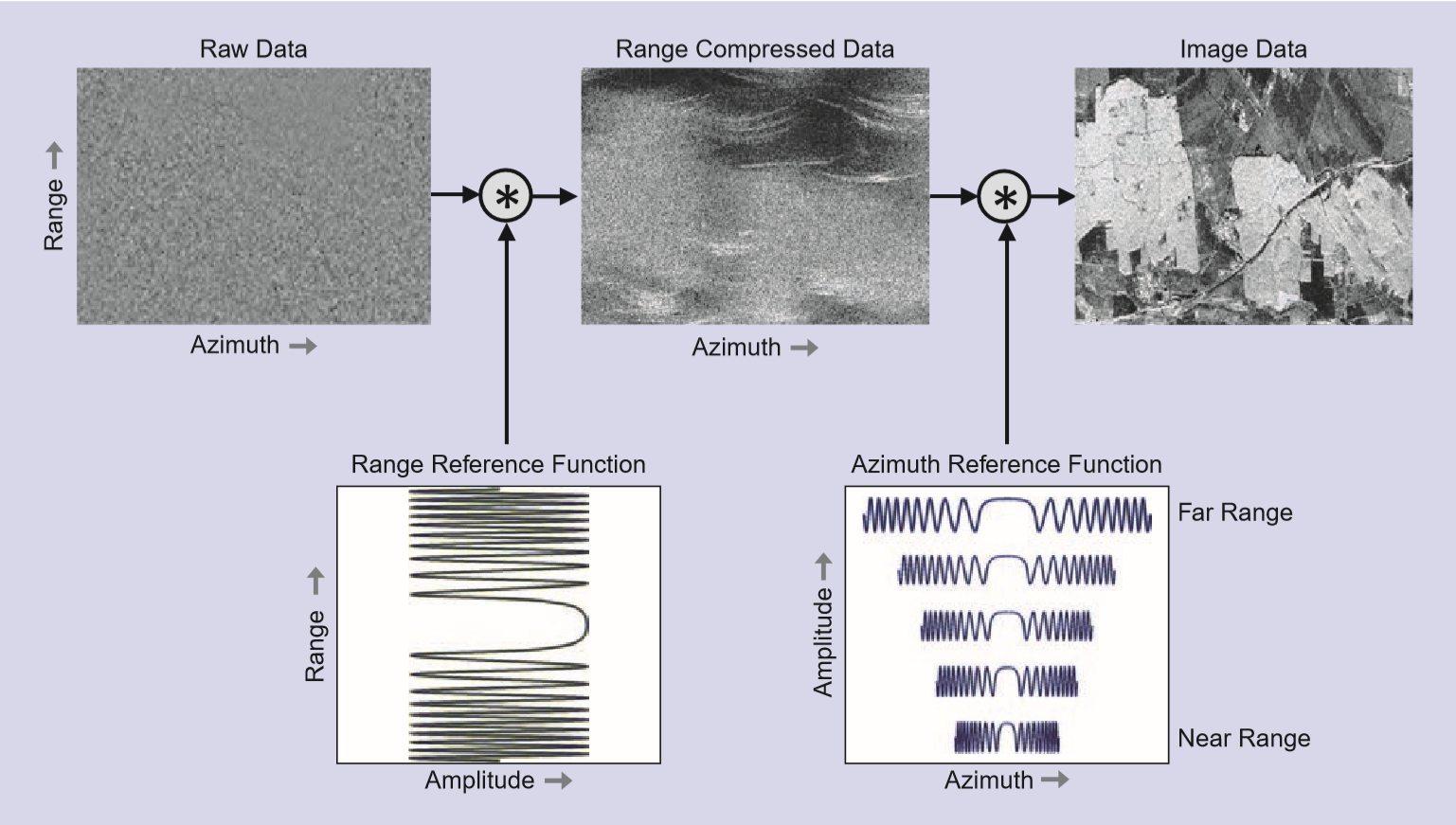

主动与被动的差别主要在体制和约束条件上，观测条件一旦成立，信号进来之后的处理流程是同一套。成像算法尤其如此，被动成像用的还是主动成像那一套算法，区别只在参考信号从哪来。
图源：据讲者随堂讲义整理（原图出处未标注）
三、遥感的头一百年
光学这一支的历史最长。最早的那张照片出自法国人之手，1826 年前后，曝光要几个小时，拍的是窗外的屋顶和院子。
相机后来被装到气球上，从空中俯拍城市，得到的影像第一次显示了城市从地面看不见的格局。再往后相机被送到火箭上，越过大气层，第一次从太空回望地球。
1957 年苏联把第一颗人造卫星送上天。三年之后，美国用一颗小卫星完成了第一次从卫星平台的对地观测，影像还很模糊。
从 1960 年代到 1980 年代，各国陆续把光学载荷送上去，这份名单越往后越长，美国、苏联、欧洲空间局、日本、加拿大，一家接一家。气象、资源、海洋、军事各有各的线，轨道的选择跟着任务走：气象要反复观测同一个地区，就上极轨和静止轨道；资源普查要细节，就把轨道高度压低。
中国的时序短一些。第一颗人造卫星 1970 年上天，第一颗极轨气象卫星风云一号要到 1988 年才发射。第一颗气象卫星是 1960 年上去的，两个年份之间隔了 28 年。
这个 28 年有技术上的后果。起步的早晚会一路拖下去，因为载荷、平台、数据链路、地面处理是一条完整的链，前面缺一环，后面补不上。光学卫星如此，微波卫星更明显。
到 2016 年前后，天上的对地观测载荷已经是不同频率、不同模态、不同轨道的一整套东西，观测周期从两三天覆盖到两三年。识别一次地震前兆要按天算，看一座城市的下沉要按年算，尺度不同，对数据保存时长的要求也不同。
早年遥感还被当作一种艺术形式看待，第一批航拍照片里有相当一部分的用途，就是让人看看城市长什么样。早期影像的判读全靠人眼，影像上有什么、是什么，都要凭经验去认，把影像变成数字再在数字上做统计和分类，是很久以后的事。
图源：据讲者随堂讲义整理（原图出处未标注）
四、微波遥感比光学难在哪
光学遥感先被做出来，所以这一行的人对光学最熟。
遥感卫星用的频段都是有名字的：P 波段 0.3 到 1 GHz，L 波段 1 到 2 GHz，S 波段 2 到 4 GHz，C 波段 4 到 8 GHz，X 波段 8 到 12 GHz，Ku 波段 12 到 18 GHz，K 波段 18 到 27 GHz，Ka 波段 26.5 到 40 GHz。频率越高，波长越短，同口径下能分辨的细节越多，大气和降雨带来的衰减也越重。选哪个频段，就是在分辨力和穿透力之间做交换。

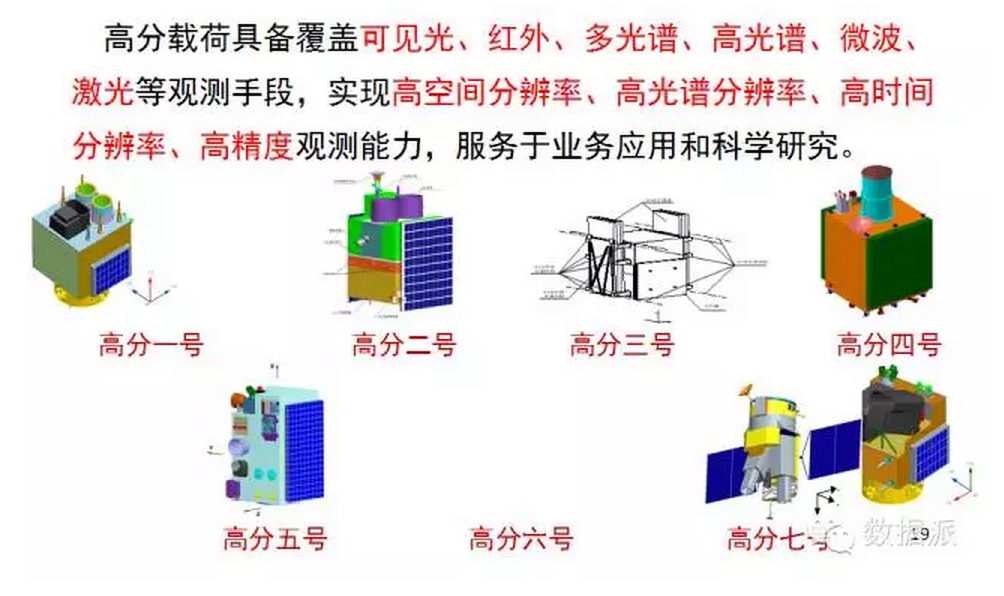

中国的微波载荷空了很长时间。高分一号、二号都是光学，一直到 2016 年高分三号带着 C 波段合成孔径雷达上天，这块空白才补上。四号是 2015 年前后发射的，仍然走光学。光学载荷能先做出来，微波载荷要再等好几年，这是微波比光学难的最直接证据。波长长还带来另一个难处，同样的物理孔径在微波上对应的波束宽得多，要靠波束去分辨细节就得把孔径做大，合成孔径就是从这里来的。
难在集成度和系统复杂度。微波载荷要把发射、接收、定标、数据处理连成一整套，还要和平台的供电、热控配合，每一环的要求都比光学载荷更硬。同一个平台上，光学载荷拍完就能下传，微波载荷还得先把回波变成图像，这个转换本身吃掉大量算力和时间。
图源：据讲者随堂讲义整理（原图出处未标注）
五、平台、链路与数据的层级

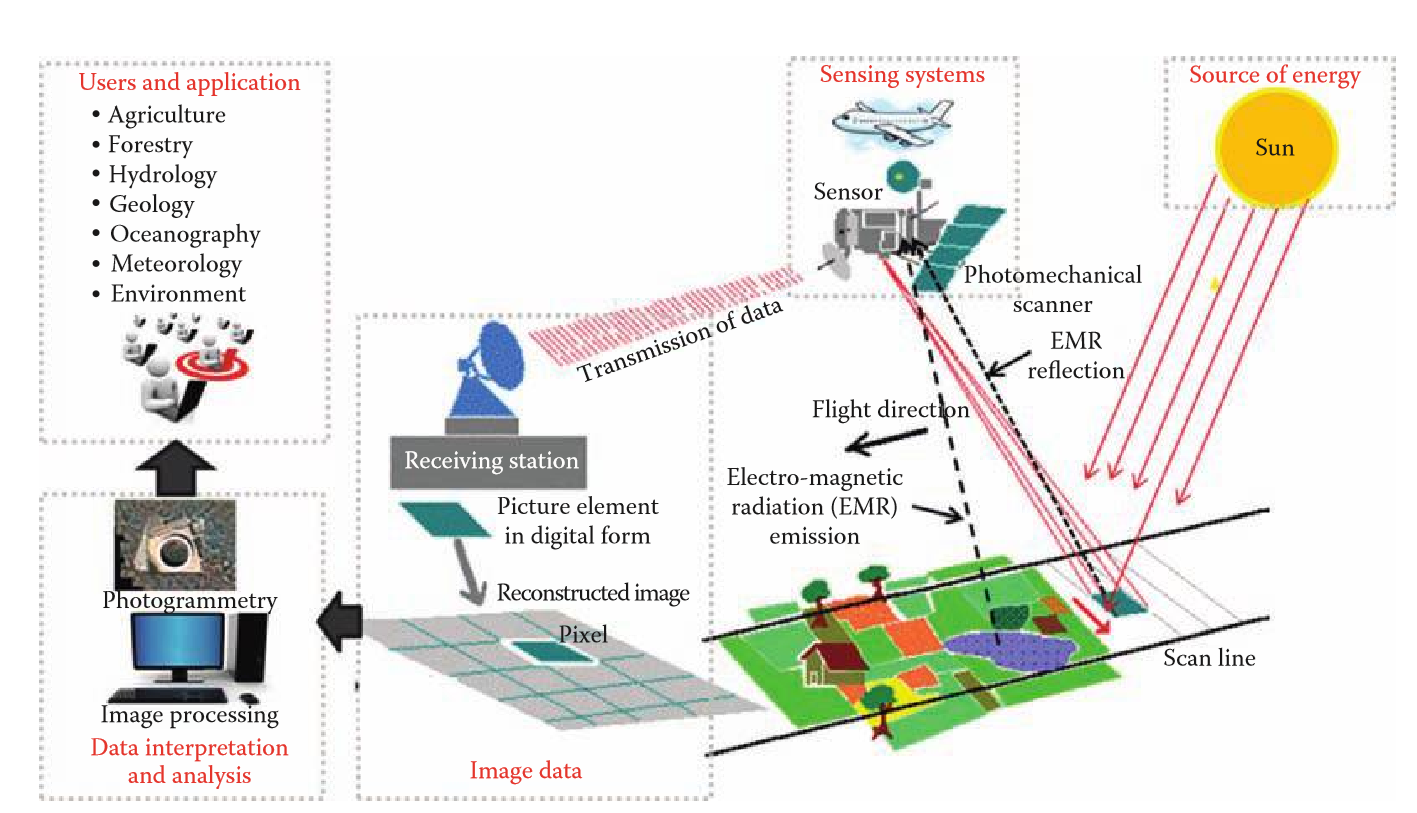

平台决定传感器的叫法。放在地面叫地基，装在飞机上叫机载，放在卫星上叫星载，装在导弹上叫弹载。换个平台只是换个约定，事情本身是同一件，变的是尺寸、供电和观测几何。不同平台要解决的问题也不一样，机载要求体积小、重量轻，星载要求供电和数据回传能力跟得上，地基没有这些约束，可以把设备做大、把算力堆厚。同一套方法换到另一个平台上，往往要重新做一遍设计。
数据要回到人手上。人在地面，数据在天上，中间必然有一段星地链路。原始数据也好，经过层层处理的数据产品也好，都得通过这条链路下传。链路是双向的，数据往下走，指令和状态往上走，地面站与平台相互配合。
数据是分层级的，从 level 0 排到 level 9，越往上越是产品。下行收到的原始数据是 level 0，做完辐射定标和几何校正往上一层，做成标准产品再往上一层。层级越高，体量反而越小，因为处理的过程中信息被压成了指标。检查处理前的数据与已经形成产品的数据是两码事，混在一起谈会出问题。
终端这一环今天变了。手机上的 AI 工具人人都在用，遥感领域也在往终端侧放模型。可穿戴设备能读出呼吸和心跳，同样的思路往下推，人在广场上走，动作、行为、呼吸、心跳都可以被不接触的传感器读到。这类能力用在什么地方是另一个层面的问题。
感知要拿走的是不接触条件下的目标或环境信息，再从这些信息里推断目标是什么、在做什么。往大处走是空间探测与资源勘探，往小处走是生物医学与安全检查，采集、下传、处理、分发这一套结构不变，换个对象就是一门新的应用。
图源：据讲者随堂讲义整理（原图出处未标注）
六、分辨率的四个坐标

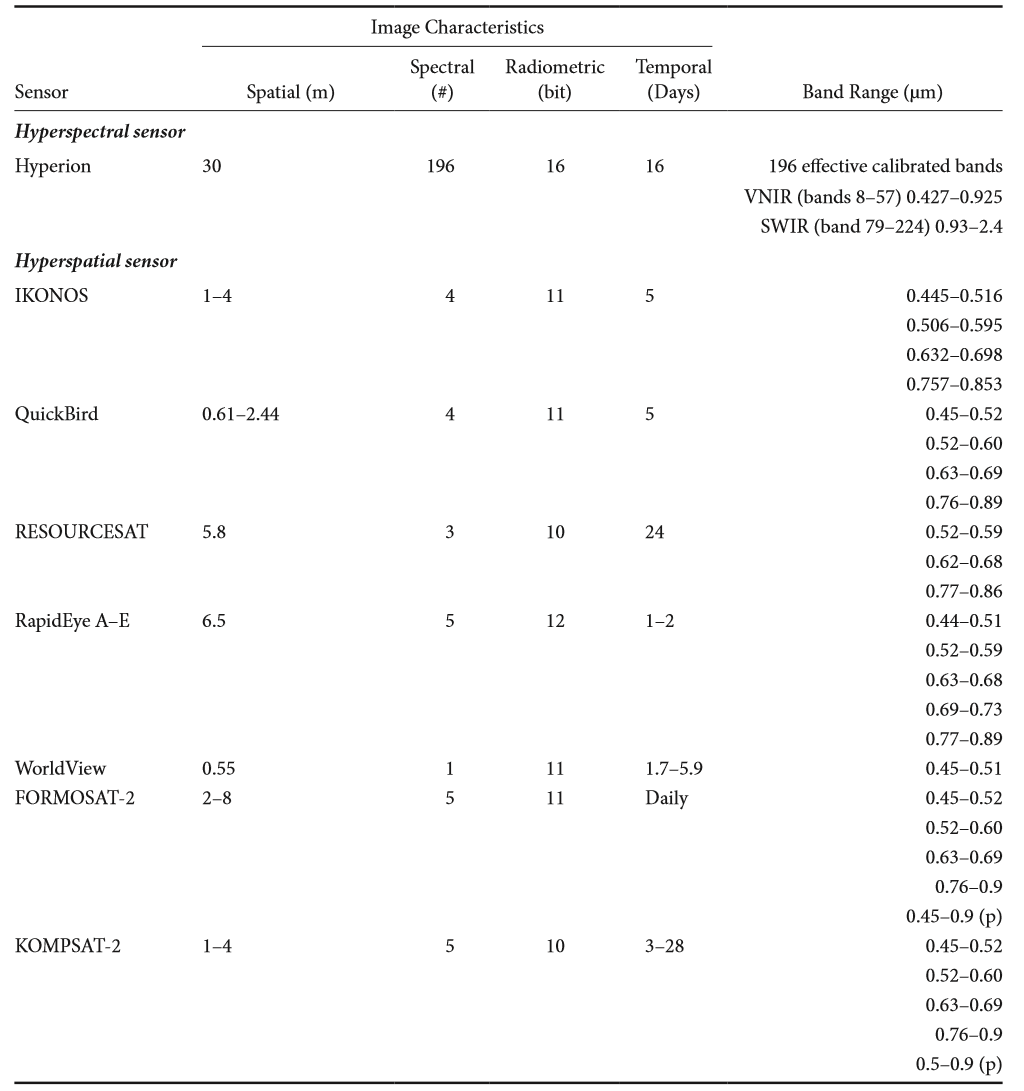

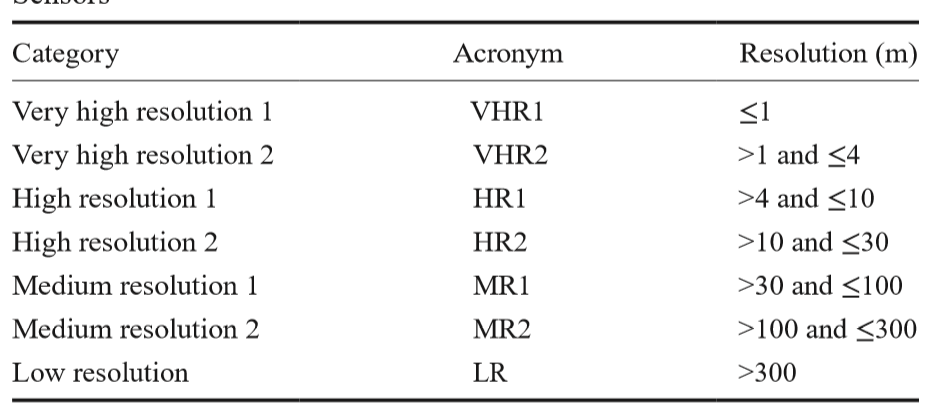

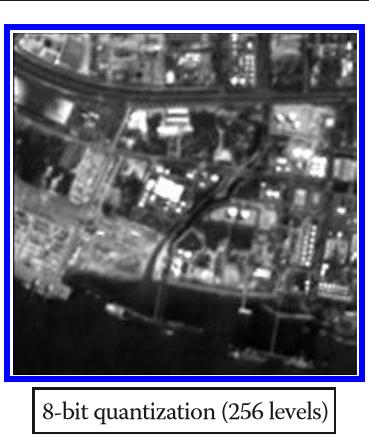

遥感里讲分辨率，习惯拆成四个坐标一起看。空间分辨率是地面采样距离，也就是图像上能分开的最小地面细节，Gonzalez 与 Woods 在 2002 年的著作里就是这么定义的；同一景里，采样间隔可以比系统本身能达到的空间分辨率还细，量级从不足一米到几十米都有，Shaw 与 Burke 在 2003 年给过范围。谱分辨率说的是能分多少个波段、每个波段有多宽，波段分得越细，越能把不同地物的光谱指纹区分开。辐射分辨率是传感器对入射反射率的灵敏度，落到工程上就是对回波强度做几位量化，常见的是 8 位，也就是 256 级。时间分辨率是同一地区被重复观测一遍的周期，周期越短，越能抓住变化快的过程。
图源：据讲者随堂讲义整理（分级依据 Shaw & Burke, 2003）
图源：据讲者随堂讲义整理（ESRI GIS Dictionary, 2014）
把这四个坐标放在一处才完整。空间分辨率越高，看到的细节越多，但覆盖面积和重访周期往往要让步；时间分辨率高，意味着能盯住变化，但单景的细节要妥协。谱和辐射决定的，是能不能把地物认准、把强弱分清。
图源：据讲者随堂讲义整理（原图出处未标注）
图源：据讲者随堂讲义整理（原图出处未标注）

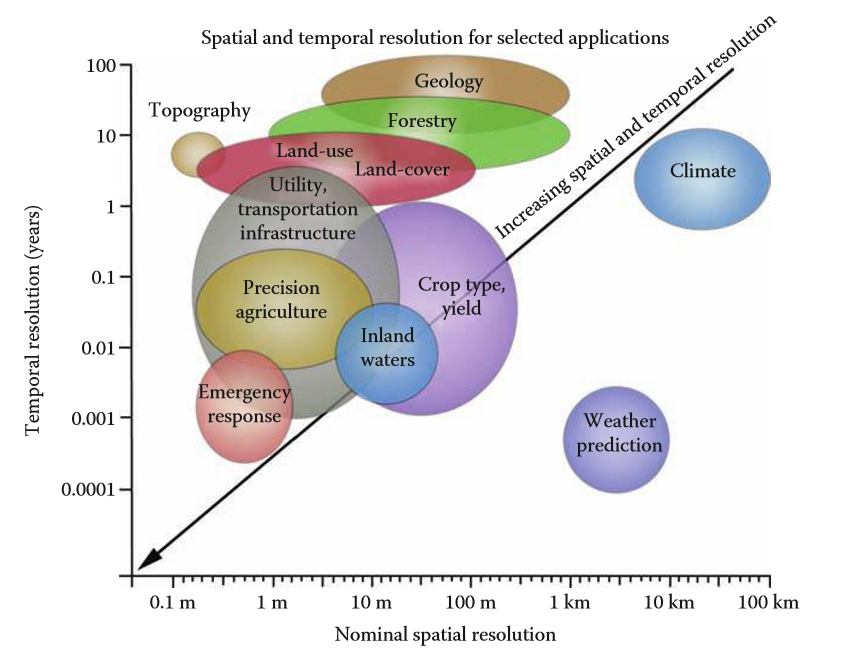

不同应用对两个维度的要求落在不同区间。地质与林业可以容忍粗一些的空间分辨率和以年计的重访，精准农业与内陆水体要的是米级细节加高频重访，天气预报与气候监测反过来，空间上粗一点无妨，时间上必须密。
图源：据讲者随堂讲义整理（原图出处未标注）
七、往下看，也往上看
从天空往下看，看到的除了地貌，还有物理过程。
地震之前，地下的岩石会先变形和破裂。有一种被广泛讨论的解释是，岩石破裂时化学键断裂会释放电荷，岩石体积足够大的时候，聚集起来的电荷能形成足够强的电场，扰动三百多公里高度上的电离层。这条链反过来用，就是监测电离层的异常，去推断地表下面发生了什么。中国发射过一颗专门做这件事的电磁监测试验卫星。这条链上的信号很弱，观测到的异常与地震之间是不是一一对应，一直是这个方向上的问题。

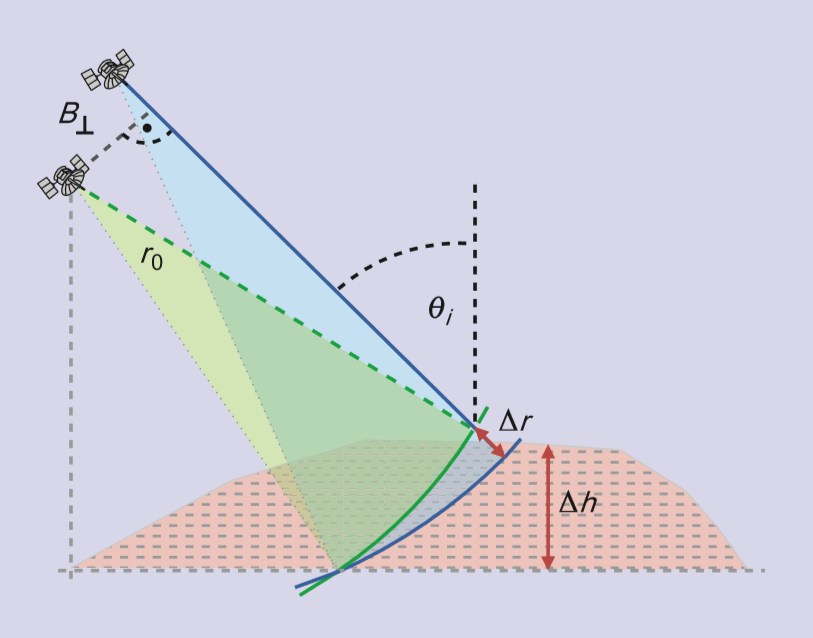

另一类是慢变化。城市地面沉降是典型例子，地铁沿线每年下沉一点点，这是有实测数据支撑的。把不同时间对同一片区域的观测做相干处理，能测出毫米到厘米量级的形变，拿这个数据做风险评估。
光学载荷给的是另一类线索。火山喷发前后的热异常、地震之后地表破裂的位置，可以直接看出来。微波看的形变和光学看的热与纹理，落在同一片地面上是两套不同的物理量。
反过来往上看的例子是射电天文。从地面观测黑洞，是天文学者做的一件被动探测的事。要看清事件视界，需要极高的角分辨率，而角分辨率由波长和口径共同决定：
θ=λD(7-1) \theta = \dfrac{\lambda}{D} \tag{7-1} θ=Dλ(7-1)
波长可以往毫米波段压，压到 1.3 毫米已经接近极限，剩下的只能靠口径。按这个式子反推，要看清黑洞需要几千公里的口径，地球上造不出这样一面镜子。
办法是把分布在全球的望远镜连起来。用甚长基线干涉把各处记录下来的信号做相干合成，等效出一台口径接近地球直径的虚拟望远镜。这类合成对时间同步的要求极高，每台望远镜都要配高稳定度的原子钟。事件视界望远镜把八台射电望远镜联成一张网，2017 年 4 月完成第一次全球联合观测，出来的数据网络传不动，只能把硬盘用飞机送到处理中心，再交给超级计算机做相关。2019 年发布的第一张黑洞照片，就是这条路线第一次走通的结果。
分辨率的瓶颈是口径。口径到了物理极限，只能换一种方式去凑。
图源：据讲者随堂讲义整理（原图出处未标注）
图源：据讲者随堂讲义整理（原图出处未标注）
八、把许多小口径拼成一个
同样的思路从天文搬到雷达。要从地面看清三十八万公里外的月球，需要的口径同样大得造不出来。月球比黑洞近得多，难度小一些，卡住的还是口径。

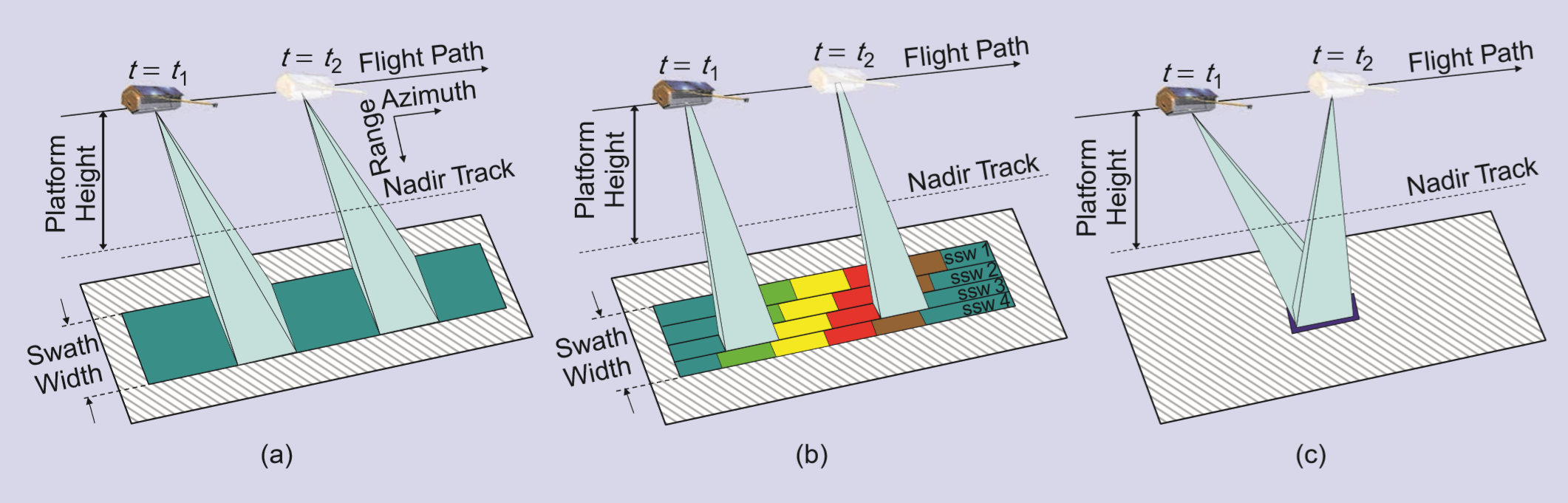

真实孔径的做法是用天线阵形成一个窄波束，让波束扫过要看的区域，逐点取值。分辨率由波束宽度决定，波束越窄分辨得越细，波束宽度又由口径和距离共同决定。拿一支激光笔去扫一件古董是同样的动作，光斑小，扫过去就能把细节一个点一个点读出来。距离一远，同样的口径对应的光斑就变大，要维持光斑的尺寸，只能把口径跟着距离一起放大。
这个口径有多大，可以拿具体数算一遍。设平台高度为 R，工作波长为 λ，要求的地面分辨率为 ρ，需要的最小真实口径是
D=λRρ(8-1) D = \dfrac{\lambda R}{\rho} \tag{8-1} D=ρλR(8-1)
把高度取 430 公里、波长取 1 厘米、分辨率取 1 米代进去，
D=0.01×4.3×1051=4.3×103 m(8-2) D = \dfrac{0.01 \times 4.3 \times 10^{5}}{1} = 4.3 \times 10^{3}\ \mathrm{m} \tag{8-2} D=10.01×4.3×105=4.3×103 m(8-2)
四千三百米。这个口径造不出来，也没有必要造，因为平台自己在动，逐点采下来的数据在计算机里合成之后，等效的就是这么一个口径。合成的是数据，不是天线，用时间去换空间，一次飞行就等于扫过了一个四千三百米长的口径。
美国的做法是拿一台大天线当发射机，用一组中等口径的天线当接收阵。绿岸天文台的百米口径望远镜在 2020 年底加装了雷达发射机，发射功率 700 瓦，比一台家用微波炉还低，工作频率 13.9 GHz，回波由甚长基线阵的十架 25 米天线接收。2021 年 9 月公布的月面图像聚焦在月球正面的第谷环形山，分辨率约 5 米，覆盖 200 公里乘 175 公里，像素约 14 亿。
美国在行星雷达上的积累更早。喷气推进实验室的行星雷达、加州 70 米口径的金石太阳系雷达、波多黎各 305 米口径的阿雷西博望远镜，长期承担小行星的定轨和形貌测量，其中阿雷西博已经倒塌。这套体系冲着行星防御去：近地小行星里直径一百四十米以上的估计有两万多颗，已经发现的不到一半，光学望远镜负责发现，雷达负责精确定轨和测形貌。
中国走的是另一条路，把许多小口径直接铺开。中国复眼的全称是超大分布孔径雷达高分辨率深空域主动观测设施，分三期建设。一期在重庆两江新区明月山，4 部 16 米口径雷达，2022 年 12 月完成安装调试，开机就拍出国内首幅地基三维月面图。二期 2023 年 2 月在重庆云阳的中洲岛开工，25 部 30 米口径雷达，目标是千万公里外的小行星探测与成像。三期计划把单元数量扩到上百部，观测距离要从千万公里推到上亿公里，名字里的复眼就是从这里来的。
阵列放在地面而不是天上，理由很实在。地面上有资源，设备可以做大，供电不成问题，算力可以堆，坏了能修。搬到星上，重量、供电、在轨计算三样都要重新设计一遍。同样的分辨率，地基方案容易实现得多。
这件事背后是 0 到 1 和 1 到 100 的区别。别人已经做过的事情再做一遍，就是重复别人的工作，花掉的力气和得到的增量不成比例。概念验证之后，只要投入资金和人力，多数事情都能做成，难的是最开始那一步，许多科研事情就隔着薄薄一层纸。每个人都是自己的囚徒，认知层次打不开，就跨不过这一步。
图源：据讲者随堂讲义整理（原图出处未标注）
九、成像的两件基本操作
成像里最基本的操作只有两件：一件是对信号本身做的操作，一件是频率上的滤波。其余的算法都是在这两件上的改进。分析一个信号，可以只在时间域做，也可以换到频率域做，两种做法看到的是同一件事的不同侧面。
频率这个概念上有一处含混。信号课里学过瞬时频率，它和频谱不是一回事。频谱是对整个信号做调和分析得到的描述，像一份族谱，把一个信号里所有的频率成分摊开；瞬时频率问的是此刻的频率。对单频信号，两者看起来一样；对频率不断变化的信号，两者差得很远。本科信号课里讲幅度调制和相位调制，那时候频率还是一个常数，到了这里，频率成了时间的函数。
此刻的频率怎么定义：开一个窗，窗口宽度足够小，小到窗里只跨过一次过零，就得到一个频率值。让窗口沿时间轴滑过去，就得到一条随时间变化的频率曲线。这就是短时傅里叶分析，也叫时频分析：
X(t,Ω)=∫x(τ)w(τ−t)e−jΩτdτ(9-1) X(t,\Omega) = \int x(\tau) w(\tau - t) e^{-j\Omega\tau} d\tau \tag{9-1} X(t,Ω)=∫x(τ)w(τ−t)e−jΩτdτ(9-1)
它放弃全局，只对窗口里那一小段负责。窗口一开，别的地方就不用管了。
它和成像的关系很直接。发射信号是 s(t)，回波是它的延迟副本，延迟量对应目标的距离。把发射信号和回波沿时间轴滑动相乘再求和，什么时候得到最大值，什么时候就是时延。这个滑动相乘再求和的动作就是卷积：
y(t)=∫x(τ)h(t−τ)dτ(9-2) y(t) = \int x(\tau) h(t - \tau) d\tau \tag{9-2} y(t)=∫x(τ)h(t−τ)dτ(9-2)
匹配滤波是它的近亲：
R(t)=∫x∗(τ)y(τ+t)dτ(9-3) R(t) = \int x^{*}(\tau) y(\tau + t) d\tau \tag{9-3} R(t)=∫x∗(τ)y(τ+t)dτ(9-3)
两者的形式几乎一样，差别在一个共轭。共轭和翻转不是一回事，共轭动的是相位，翻转动的是时间顺序，两者不能互相替代，匹配滤波两个动作都要用。共轭对复标量不满足齐次性，严格说不是复线性运算，所以匹配滤波整体是线性的，里面却带着一个非线性的动作。卷积还有另一种写法，在时域是滑动相乘再求和，到频域就是两个频谱相乘，频域滤波和时域卷积是同一件事的两种看法。
匹配滤波有一个很好的物理图像。把收到的信号在时间上倒过来，让它沿着原路走回去。去的时候各分量在散射体上散开了，回来的时候按同一条路径倒着走，就会在出发点重新对齐，叠成一个极大值。喊一声 hello，传到接收机那里听起来是倒过来的，匹配滤波做的就是这件倒放的事。
模板从哪来，主动和被动在这里才真正分开。主动雷达知道自己的发射信号，直接拿它当模板。被动雷达不知道对方发的是什么，只知道大概长什么样子，那就得准备一组不同尺寸、不同形状的模板，一起和回波做匹配，哪个响应大就认为像哪一个。这组模板就是滤波器组。被动的情况天然是多假设的，多出来的假设把后面的工作量整体抬了一档。
滤波器组的响应出来之后，问题从检测变成识别。某一处有亮点，不代表那里有真目标，还要判断它是什么。识别的压力落到后面的处理上。
图源：据讲者随堂讲义整理（原图出处未标注）
十、卷积核从哪来
模板是怎么定出来的，这个问题要单独说。
最朴素的做法是指纹式匹配：拿一千张章鱼的照片，把待判别的图像和每一张逐点滑动相乘，看哪一张最像。问题很快会暴露，章鱼转个角度、换个光照、换一下摆放的位置，一千张里可能一张都对不上。哪怕这一千张都是高清照片，也一样匹配不到。最原始的指纹识别就是这么做的，所以它挑剔。
换一个问法就不一样。不问整张像不像，改问最有辨识度的局部特征在不在。章鱼之所以是章鱼，靠的是一些局部结构，不是整幅画面的排布。
做法是把图像切成很多小片，看每一片和模板的响应。姿态和光照带来的麻烦就此绕开，因为图像信息本身是冗余的，局部特征会在不同位置反复出现。这就是卷积网络的基本结构。
关键的一步在模板的来源。模板不再是人工设计的，而是从已知标签的样本里学出来的：一千张已知是章鱼的图片进去，训练出一组卷积核，卷积核在图像上扫一遍给出一组响应，这组响应被压成一个低维的特征向量，再送进分类器判定。整个过程有标签可用，属于监督学习：
z=softmax(Wf(x))(10-1) \mathbf{z} = \mathrm{softmax}\left(W \mathbf{f}(x)\right) \tag{10-1} z=softmax(Wf(x))(10-1)
这里 f(x) 是卷积层提出的特征向量，W 是分类器的权重。网络所做的工作是把高维的像素空间搬到一个低维的特征空间，让类别在低维空间里可以被一条边界分开。特征向量的维数远小于像素数，这一步降维是分类器能工作的前提。
同一层的所有位置共享同一组卷积核。如果不共享，每个位置配一个模板，参数量会随着图像尺寸一起涨，图像一大就失控；共享之后，参数量只和核的大小、通道数有关，与图像尺寸无关。
学不出来的时候就加大容量。模板不够用，就用更高维的模板，更多通道、更大的核，再往下走还会逐级下采样，让后面的层处理更抽象的特征，一直加到能把类别分开为止。网络变深变宽，扩的就是这个容量。这条路能走通，背后是一大堆工程上的麻烦。
十一、雷达数据自己就是大数据
遥感的数据量，按 2019 年的统计已经到了 PB 量级，也就是 10 的 15 次方字节。做一个参照，地球上树木的数量在万亿这个量级，也就是 10 的 12 次方。这里有一个变化：过去是拿到一份数据去解一个问题，现在是先把大量数据攒下来，再从里面找问题。
行业里用四个词描述大数据：体量大、种类多、价值密度、速度快。种类多说的是模态，不同传感器、不同观测条件形成的数据属于不同的模态，把多个模态放在一起，这件事本身就是价值。如果数据只有一种模态，传统理论就够用了，犯不上叫大数据。
体量和速度要连起来看。数据量大本身不是价值，能在可接受的时间内取出有用的东西才是价值。解决一个问题要花上百年，那就不需要再做了。速度是方法能不能落地的前提。
科学研究的范式从实验、理论、计算一路走到数据密集型挖掘，再从数据密集型挖掘走到把数据直接交给模型。前几步都要求人先把问题想清楚，最后一步把这一步也交了出去。
具体到雷达和遥感，面对的是海量、异构、来源不受自己控制的数据。能不能从这些数据里挖出单份数据里看不到的规律，决定了这一行接下来该怎么做。数据从哪来已经不成问题，传感器能轻松把数据拿到手，服务器也能把数据存下来，难的是把数据变成结论的那一步。
十二、落到非合作卫星
回到第二节那组对照。被动感知要解决的是不受制于外辐射源，而这个前提今天变了。天上已经有数以万计的低轨卫星在向下播发信号，这些信号不是为谁发的，但可以收。外辐射源从够不够的问题，变成了用不用得起的问题。实验里用到的是四家不同的低轨星座，OneWeb、星链、铱星和 Orbcomm，它们分属不同的运营商，信号结构、频段、调制方式都不一样，用多家星座，一方面是几何上有更多选择，另一方面也是因为被动这条路本来就得来者不拒。
被动感知到这里就和导航接上了。把低轨卫星当作外辐射源来用，拿到的观测量是多普勒，多普勒里带着接收机与卫星之间的相对运动信息，只要知道卫星在哪，就能反过来定接收机的位置：
fD=−r˙λ(12-1) f_{D} = -\dfrac{\dot{r}}{\lambda} \tag{12-1} fD=−λr˙(12-1)
式中 r 上加一点表示接收机与卫星之间距离的变化率。低轨卫星的速度在 6.6 到 7.8 公里每秒之间，带来的多普勒比地面辐射源大出好几个量级，信息量也就更足。
难点集中在星历上。卫星的轨道根数由两行根数文件公布，用这些根数加轨道确定算法传播之后，位置误差到了公里量级，速度误差到了米每秒量级。低轨卫星上未必装原子钟，也不像导航卫星那样把轨道根数和钟差修正播发出来。更根本的一条是，要从卫星的授时信号里拿到观测值，得先知道信号结构，而私营运营商很少公开自己的发射信号。再加上低轨的高动态，相干处理间隔被压得很短，短到攒不起足够的信号功率。
整套框架分三级：捕获、跟踪、差分导航，前面的输出是后面的输入。难度几乎都压在最先那一级。论文最核心的问题是：如果拿不到对方的通信码，这件事还能不能做。

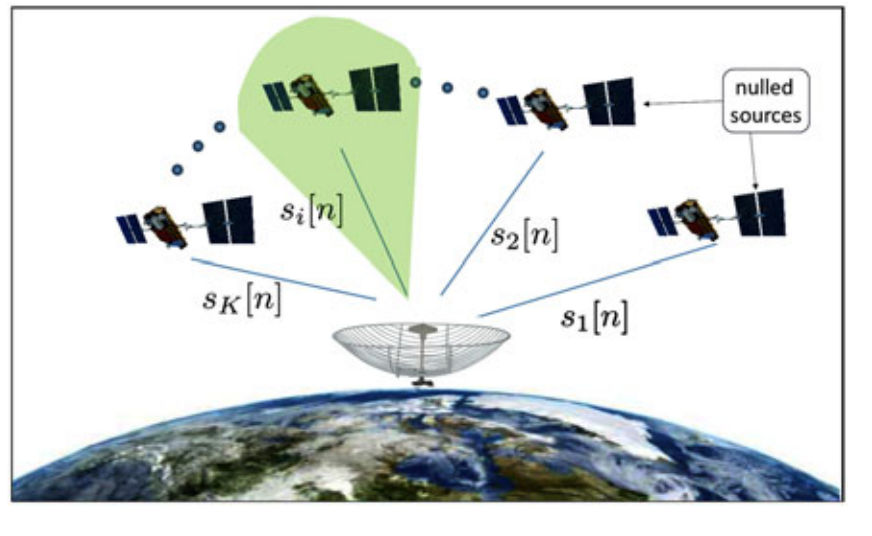

捕获要对付的是不知道信号结构。做法是用广义似然比检测，把多普勒频率当作信号子空间来匹配，先检出最强的那颗卫星，再把这个子空间置零去找下一颗，一颗一颗顺序地检，把在视卫星的数量和各自的多普勒一起估出来。置零就是把已经找到的那颗从搜索空间里划掉，剩下的信号里不再被它遮住。
图源：S. Shahcheraghi, J. Saroufim, and Z. M. Kassas, "Acquisition, Doppler Tracking, and Differential LEO-Aided IMU Navigation with Uncooperative Satellites," IEEE Aerospace and Electronic Systems Magazine, vol. 40, no. 5, pp. 54--72, May 2025, doi: 10.1109/MAES.2025.3529404，原文 Figure 3。
带整数约束调制和不带的信号要分开处理。不带整数约束调制的信号在一个相干处理间隔里有明显的周期结构，用基于最大似然的检测器；带整数约束调制的信号用基于傅里叶变换的检测器，得到的多普勒频率无模糊。两类信号分开走，是因为周期序列能被利用的方式不一样。
跟踪用卡尔曼滤波，同时跟多普勒和多普勒变化率。低轨卫星过顶的几十秒里，多普勒从二十千赫兹一路扫到负四十千赫兹，滤波器要跟住这条近似线性的斜坡，同时把噪声压下去。
图源：Shahcheraghi 等，IEEE Aerospace and Electronic Systems Magazine，2025，doi: 10.1109/MAES.2025.3529404，原文 Figure 8。

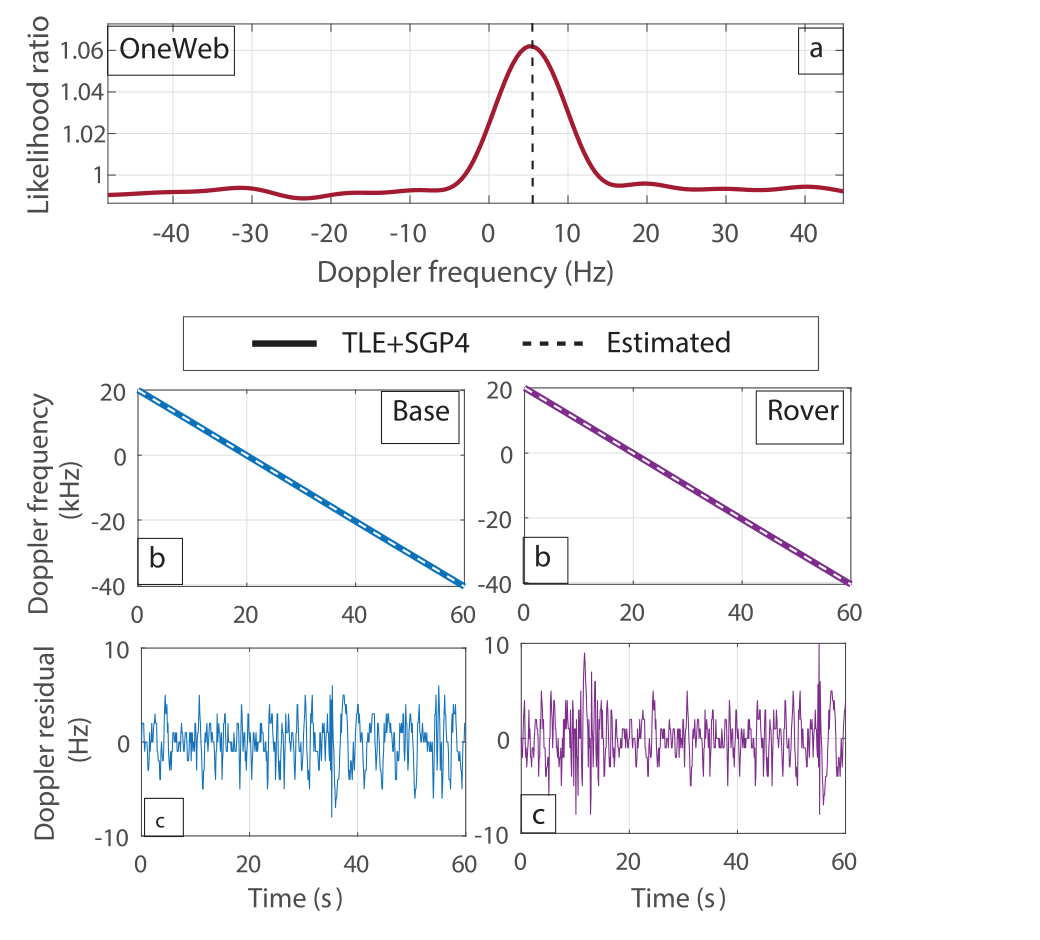

图里三个面板是一条链上的三段。最上面是捕获，似然比在真实多普勒处耸起一个尖峰；中间是跟踪，虚线是估计值，实线是用根数和轨道确定算法预测的值，两条几乎重合；最下面是残差，也就是跟踪误差，落在正负几赫兹之间。
导航那一步靠差分。位置已知的基准站和位置未知的流动站同时观测同一批卫星，两边测到的多普勒相减：
ΔfD=fDrover−fDbase(12-2) \Delta f_{D} = f_{D}^{\mathrm{rover}} - f_{D}^{\mathrm{base}} \tag{12-2} ΔfD=fDrover−fDbase(12-2)
基站架在俄亥俄州立大学的实验室里，用的是和流动站同一套低轨天线配置，两边的采样设备各自带恒温晶振，用来压低各自的钟漂。两颗接收机共有的卫星钟误差在这一步被消掉，共有的星历误差也被大幅压低。代价是流动站得能收到基准站的数据，两者之间要有一条通信链路，还要保持时间同步。剩下的误差里包括接收机之间的同步模糊，可以靠在基准站那边微调根数的历元时间来压下去。流动站上装一台高度计、一个工业级惯性测量单元、一台导航卫星接收机和一台接收低轨信号的接收机，导航卫星断开之后，用扩展卡尔曼滤波把差分多普勒与惯性测量单元紧耦合起来。
论文报告的结果是这样的。实验在俄亥俄州哥伦布进行，流动的车辆在 60 秒里行驶了 540 米，其中后 40 秒行驶的 492 米里，导航卫星信号被虚拟切断。
| 指标 | 导航卫星辅助惯导 | 差分低轨辅助惯导 |
|---|---|---|
| 三维位置均方根误差（米） | 87.74 | 7.62 |
| 末段位置误差（米） | 212.51 | 12.20 |
| 星座组合 | 位置均方根误差（米） | 末段位置误差（米） |
|---|---|---|
| 单颗星链 | 83.12 | 150.12 |
| 单颗 OneWeb | 46.61 | 92.45 |
| 单颗铱星 | 44.62 | 70.64 |
| 两颗 Orbcomm | 9.12 | 12.22 |
| 星链加 OneWeb | 42.45 | 90.21 |
| 铱星加 Orbcomm | 8.32 | 14.31 |
| 四种星座共用 | 7.62 | 12.20 |
表里最后两行要看清。单颗星链的跟踪时段只有 7 秒，短到不足以修正已经累积起来的惯导误差，单独用几乎没有帮助。它跟踪得短有原因，实验点落在星链辐射方向图主瓣没有覆盖的区域，接收到的功率低，处理时只能靠相干叠加更多的周期来补。两颗 Orbcomm 的多普勒符号相反，一颗在远离、一颗在接近，频率间隔很大，捕获时不用置零就能把它们分开。两颗 Orbcomm 单独用就把误差压到 9.12 米，和一颗铱星组合是 8.32 米，四种星座全用是 7.62 米。多星座的价值来自同时有足够多的几何约束。
图源：Shahcheraghi 等，IEEE Aerospace and Electronic Systems Magazine，2025，doi: 10.1109/MAES.2025.3529404，原文 Figure 13。

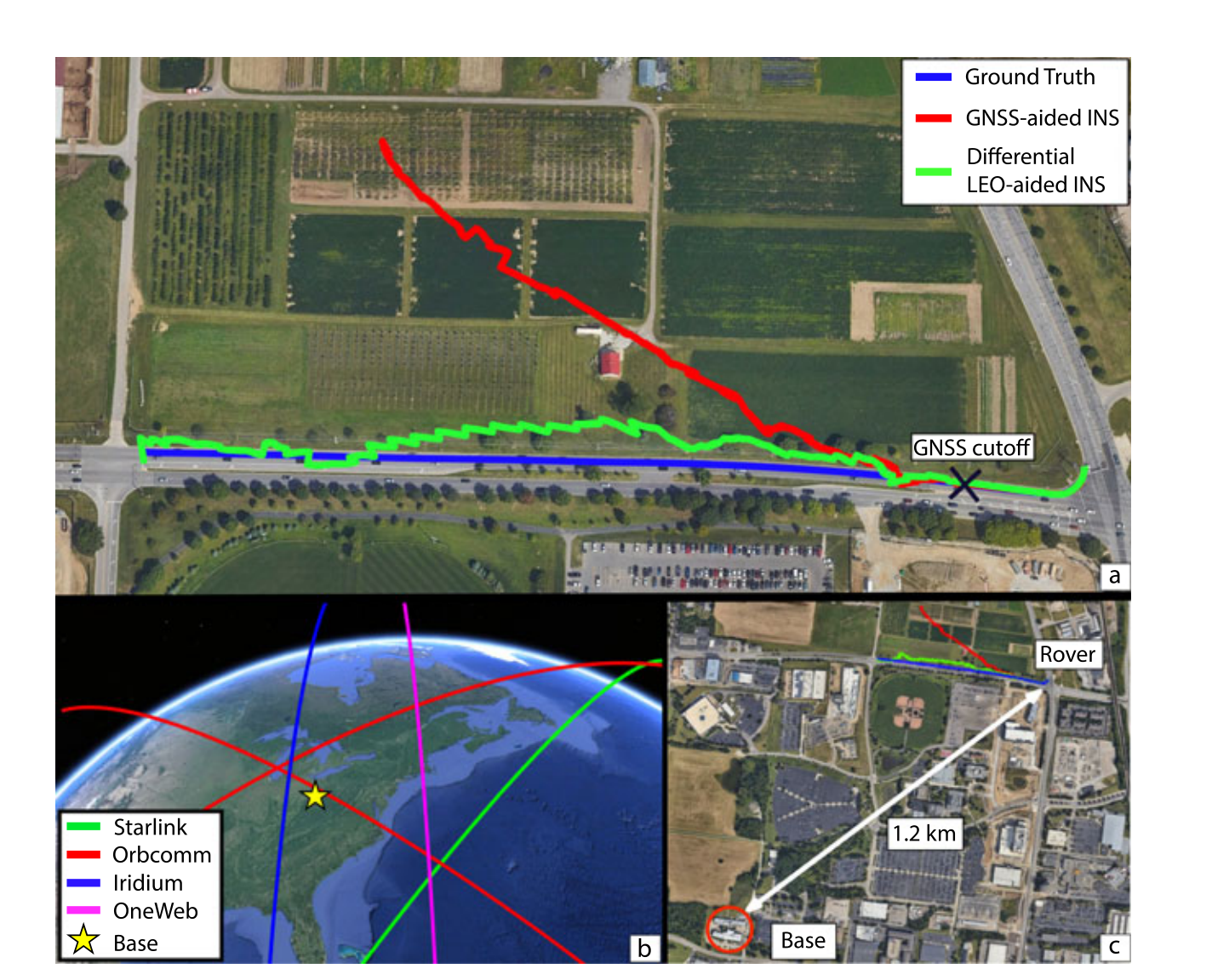

轨迹图里，红色是用导航卫星辅助惯导解出来的轨迹，导航信号被切断之后一路偏出去；绿色是差分低轨辅助解出来的，贴着蓝色真值走。
图源：Shahcheraghi 等，IEEE Aerospace and Electronic Systems Magazine，2025，doi: 10.1109/MAES.2025.3529404，原文 Figure 14。

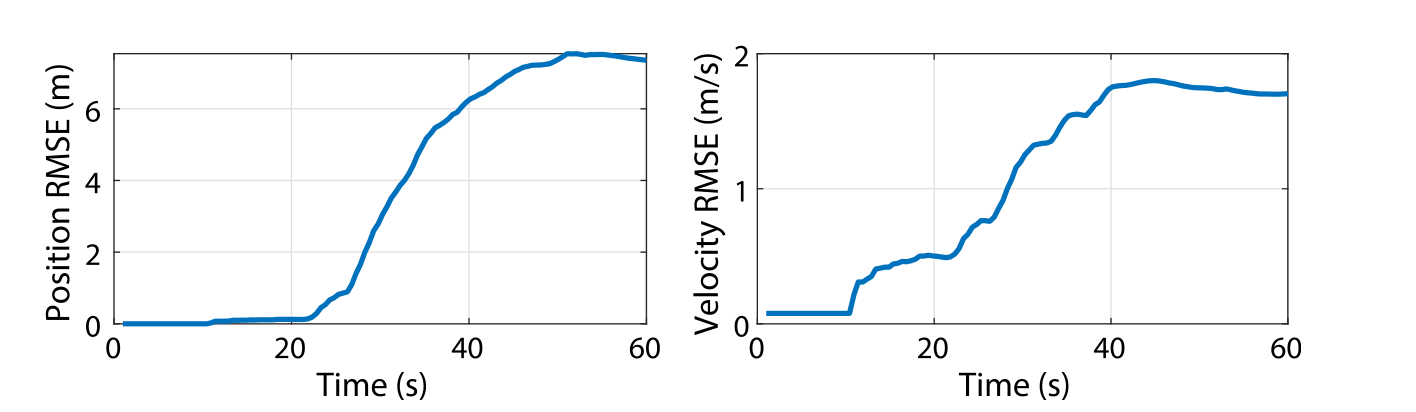

误差曲线把这件事拆成两条。位置误差在导航信号切断后持续增长约 30 秒，然后停住；速度误差在观测开始 10 秒后上升，最后 20 秒稳定在每秒 1.8 米左右。速度误差先动、位置误差后累积，说明滤波器一直在把速度的信息往位置里灌。
开头那组对照，到这里闭合了。主动感知不受制于人，代价是要发信号；被动感知不发信号，代价是受制于外辐射源。低轨星座把这个代价削掉了一大半，剩下的是信号处理的事。不知道对方发的是什么，就把它当作一个待估计的未知量，交给检测和滤波去处理，这一半可以自己把握。
