PW 系列USB 过压 / 过流保护芯片
9 颗专业芯片，覆盖 OVP 过压保护与 OCP 过流限流两大系列， 为 USB 端口、充电前端与电源路径提供多重可靠保护。
过压保护
恒流限流
反接保护
过温保护
系列概览
PW 系列 USB 过压/过流保护芯片，由平芯微（PWMicro）推出， 涵盖过压保护（OVP）与过流限流（OCP）两大分类， 共 9 颗芯片，面向 USB 端口、充电前端、电源路径等多重应用场景提供可靠保护。
9颗芯片型号
覆盖主流应用场景
5款 OVP 过压保护
6.1V 固定 / 可调 OVP
4款 OCP 过流限流
0.2A ~ 5A 全等级
3 组完整测试覆盖
4 项电气 + 2 项温度
OVP 过压保护系列
集成输入过压保护（OVP）功能，当输入电压超过阈值时快速关断， 保护后端电路免受过压损坏。部分型号同时集成过流恒流、反接保护、LDO 模式等增强功能。
OVP 过压保护系列
集成输入过压保护（OVP）功能，当输入电压超过阈值时快速关断， 保护后端电路免受过压损坏。部分型号同时集成过流恒流、反接保护、LDO 模式等增强功能。
PW1515-PW2605Z-PW2605R-PW2601-PW1555A
OCP 过流限流系列
专注于过流限流保护，可调限流范围覆盖 0.2A 至 5A 等级， 适用于 USB 端口、低压电源分配、大电流电源路径等场景，内置短路保护与过温保护。
PW1502A-PW1504-PW1503-PW1501
芯片总览

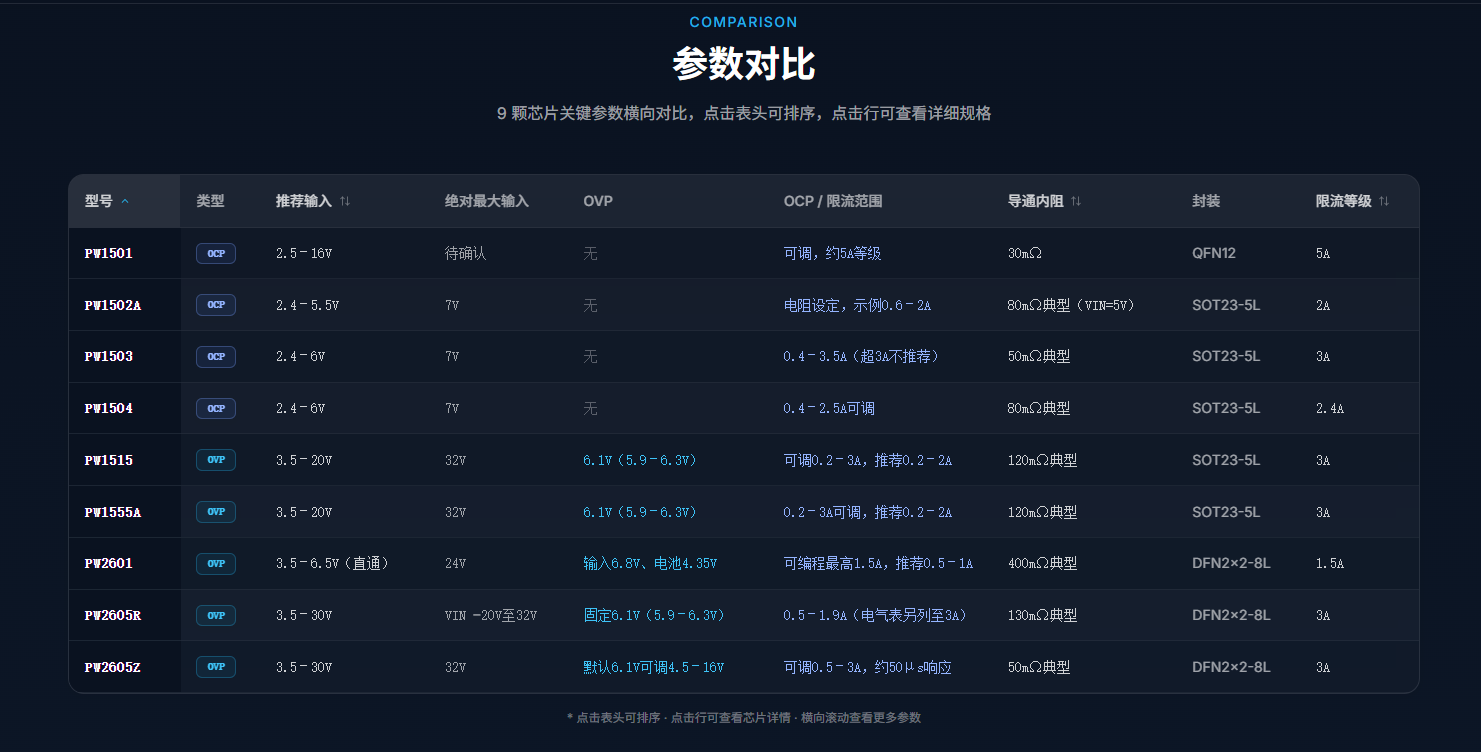

9 颗 PW 系列保护芯片，按类型与封装快速筛选

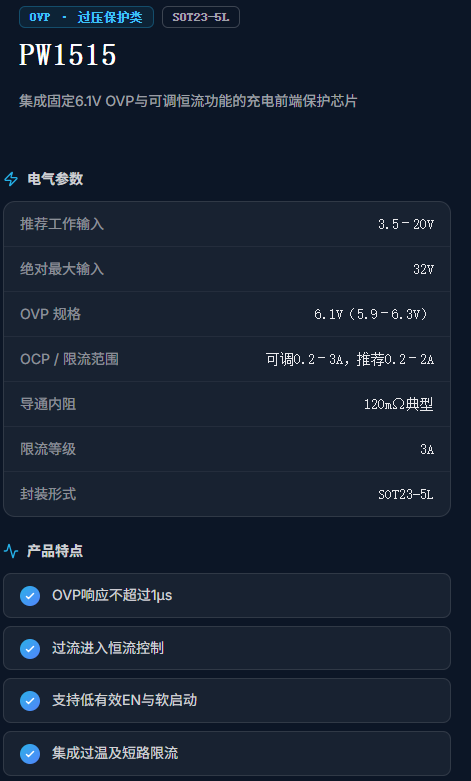

PW1515
集成固定6.1V OVP与可调恒流功能的充电前端保护芯片
电气参数
推荐工作输入 3.5--20V
绝对最大输入 32V
OVP 规格 6.1V（5.9--6.3V）
OCP / 限流范围 可调0.2--3A，推荐0.2--2A
导通内阻 120mΩ典型
限流等级 3A
封装形式 SOT23-5L
产品特点
OVP响应不超过1μs
过流进入恒流控制
支持低有效EN与软启动
集成过温及短路限流

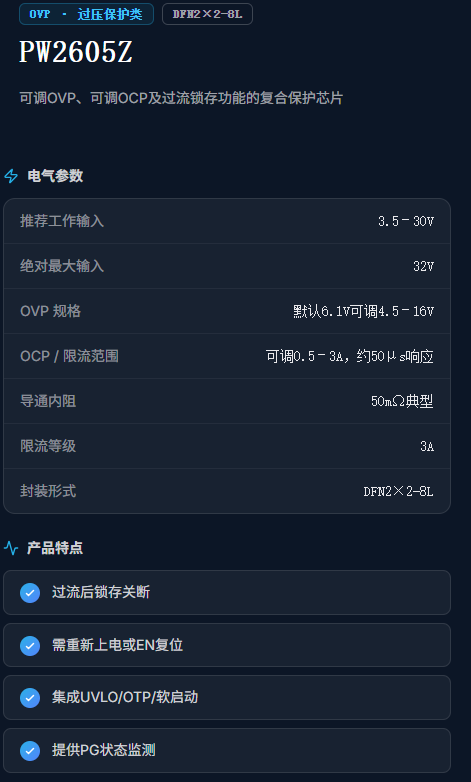

PW2605Z
可调OVP、可调OCP及过流锁存功能的复合保护芯片
电气参数
推荐工作输入 3.5--30V
绝对最大输入 32V
OVP 规格 默认6.1V可调4.5--16V
OCP / 限流范围 可调0.5--3A，约50μs响应
导通内阻 50mΩ典型
限流等级 3A
封装形式 DFN2×2-8L
产品特点
过流后锁存关断
需重新上电或EN复位
集成UVLO/OTP/软启动
提供PG状态监测

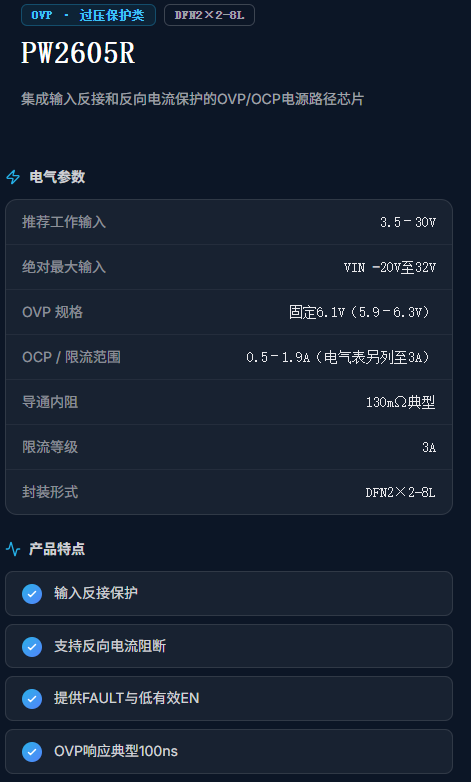

PW2605R
集成输入反接和反向电流保护的OVP/OCP电源路径芯片
电气参数
推荐工作输入 3.5--30V
绝对最大输入 VIN −20V至32V
OVP 规格 固定6.1V（5.9--6.3V）
OCP / 限流范围 0.5--1.9A（电气表另列至3A）
导通内阻 130mΩ典型
限流等级 3A
封装形式 DFN2×2-8L
产品特点
输入反接保护
支持反向电流阻断
提供FAULT与低有效EN
OVP响应典型100ns

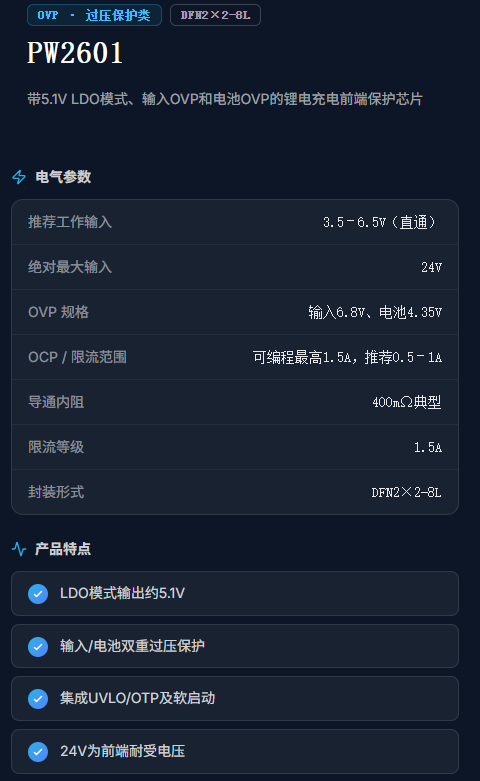

PW2601
带5.1V LDO模式、输入OVP和电池OVP的锂电充电前端保护芯片
电气参数
推荐工作输入 3.5--6.5V（直通）
绝对最大输入 24V
OVP 规格输入 6.8V、电池4.35V
OCP / 限流范围 可编程最高1.5A，推荐0.5--1A
导通内阻 400mΩ典型
限流等级 1.5A
封装形式 DFN2×2-8L
产品特点
LDO模式输出约5.1V
输入/电池双重过压保护
集成UVLO/OTP及软启动
24V为前端耐受电压

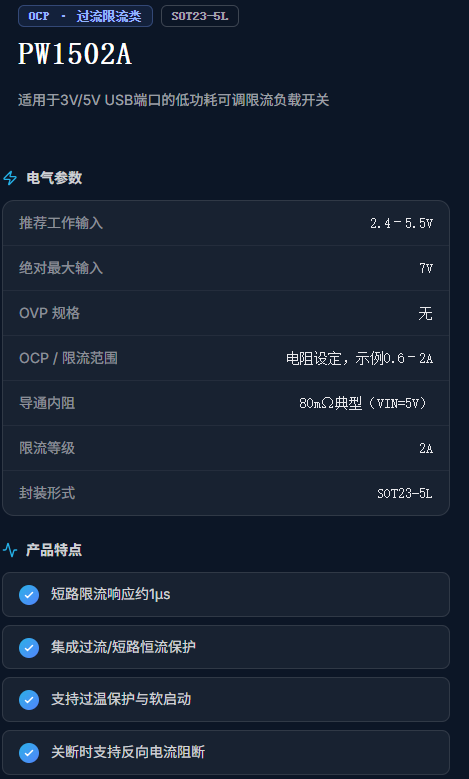

PW1502A
适用于3V/5V USB端口的低功耗可调限流负载开关
电气参数
推荐工作输入 2.4--5.5V
绝对最大输入 7V
OVP 规格 无
OCP / 限流范围 电阻设定，示例0.6--2A
导通内阻 80mΩ典型（VIN=5V）
限流等级 2A
封装形式 SOT23-5L
产品特点
短路限流响应约1μs
集成过流/短路恒流保护
支持过温保护与软启动
关断时支持反向电流阻断

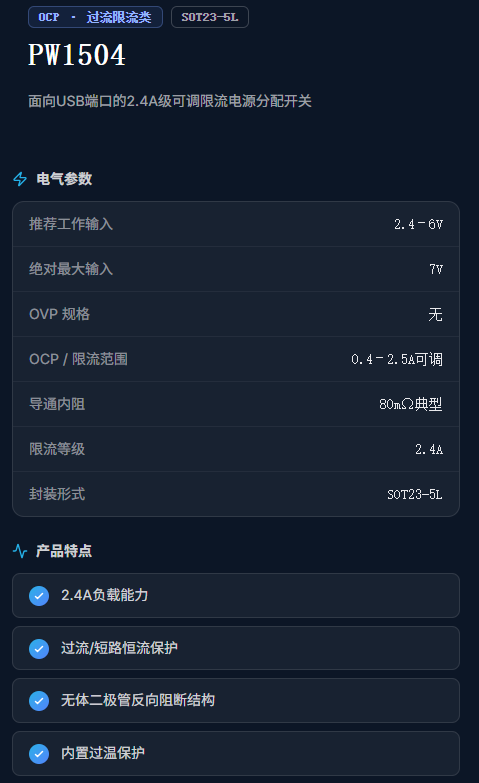

PW1504
面向USB端口的2.4A级可调限流电源分配开关
电气参数
推荐工作输入 2.4--6V
绝对最大输入 7V
OVP 规格 无
OCP / 限流范围 0.4--2.5A可调
导通内阻 80mΩ典型
限流等级 2.4A
封装形式 SOT23-5L
产品特点
2.4A负载能力
过流/短路恒流保护
无体二极管反向阻断结构
内置过温保护

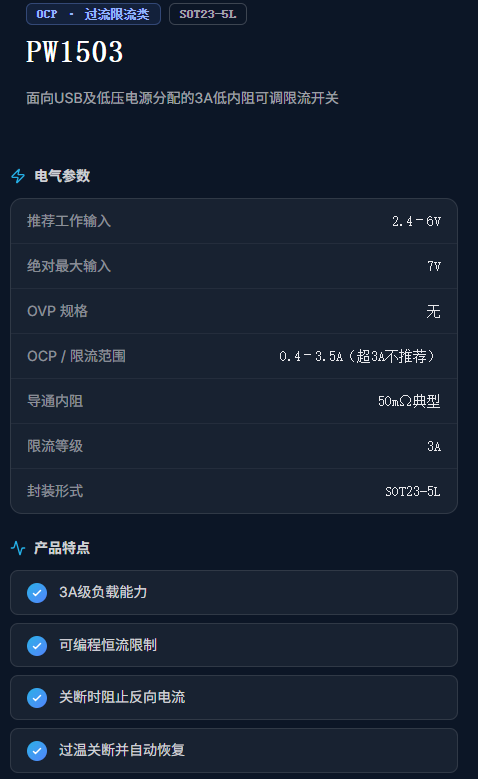

PW1503
面向USB及低压电源分配的3A低内阻可调限流开关
电气参数
推荐工作输入 2.4--6V
绝对最大输入 7V
OVP 规格 无
OCP / 限流范围 0.4--3.5A（超3A不推荐）
导通内阻 50mΩ典型
限流等级 3A
封装形式 SOT23-5L
产品特点
3A级负载能力
可编程恒流限制
关断时阻止反向电流
过温关断并自动恢复

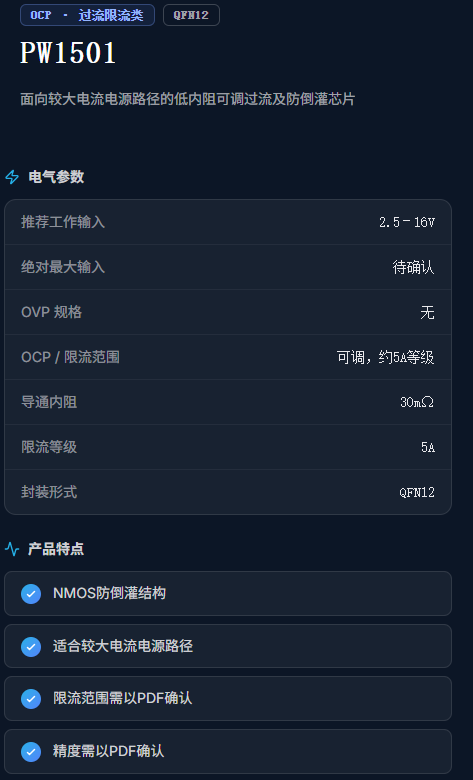

PW1501
面向较大电流电源路径的低内阻可调过流及防倒灌芯片
电气参数
推荐工作输入 2.5--16V
绝对最大输入 待确认
OVP 规格 无
OCP / 限流范围 可调，约5A等级
导通内阻 30mΩ
限流等级 5A
封装形式 QFN12
产品特点
NMOS防倒灌结构
适合较大电流电源路径
限流范围需以PDF确认
精度需以PDF确认

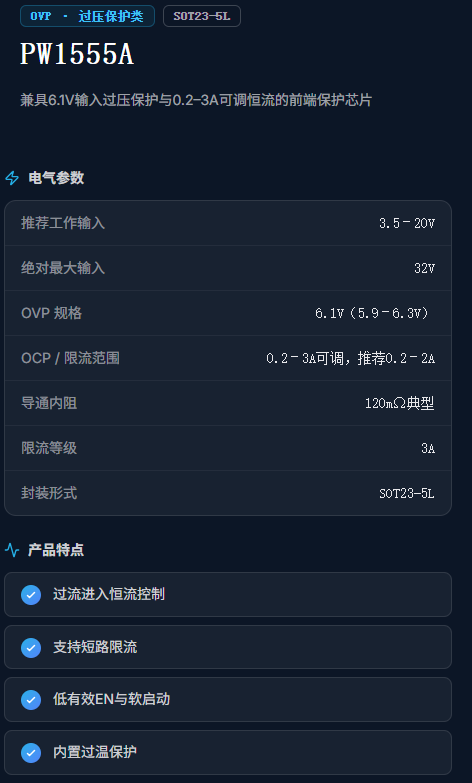

PW1555A
兼具6.1V输入过压保护与0.2--3A可调恒流的前端保护芯片
电气参数
推荐工作输入 3.5--20V
绝对最大输入 32V
OVP 规格 6.1V（5.9--6.3V）
OCP / 限流范围 0.2--3A可调，推荐0.2--2A
导通内阻 120mΩ典型
限流等级 3A
封装形式 SOT23-5L
产品特点
过流进入恒流控制
支持短路限流
低有效EN与软启动
内置过温保护
测试说明
PW 系列芯片测试涵盖电气特性与热性能验证，采用专业仪器与标准化记录规范，确保每颗芯片参数真实可靠。

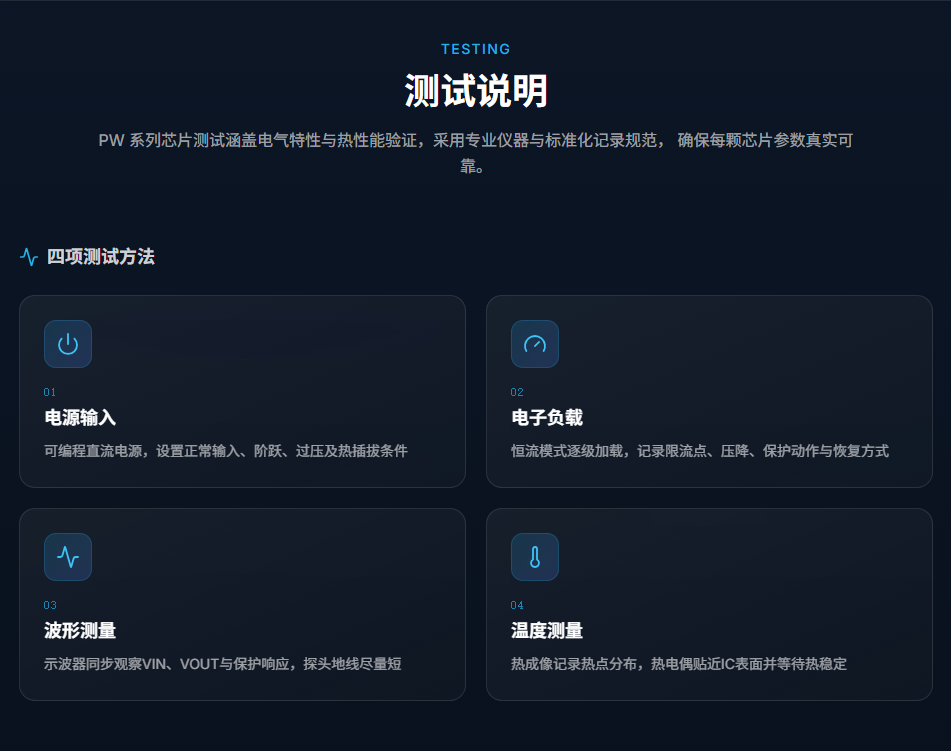

四项测试方法
01电源输入
可编程直流电源，设置正常输入、阶跃、过压及热插拔条件
02电子负载
恒流模式逐级加载，记录限流点、压降、保护动作与恢复方式
03波形测量
示波器同步观察VIN、VOUT与保护响应，探头地线尽量短
04温度测量
热成像记录热点分布，热电偶贴近IC表面并等待热稳定

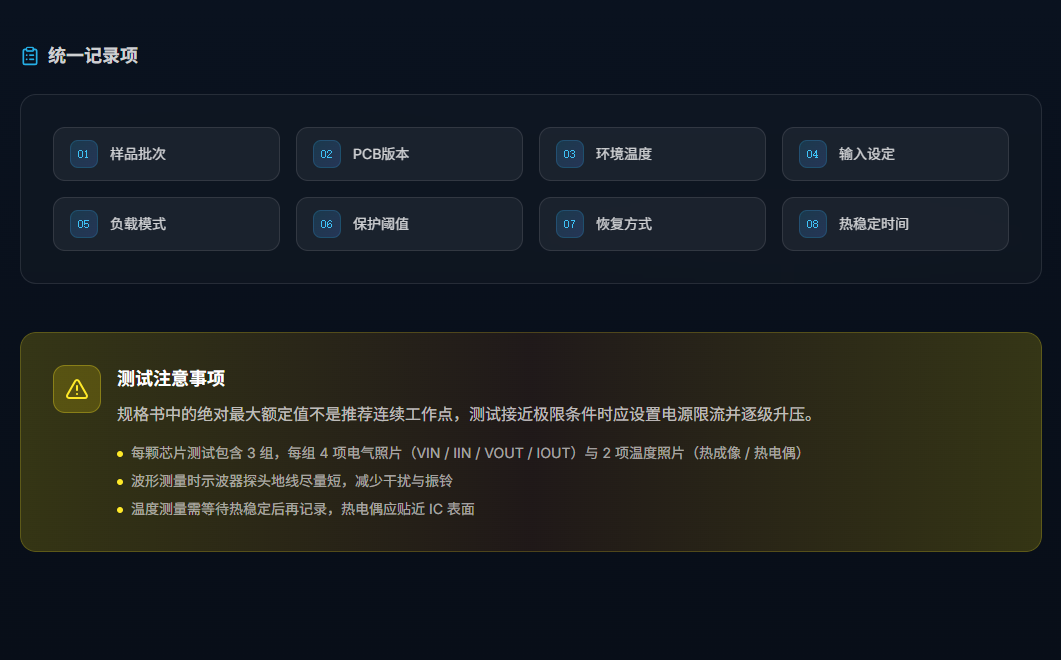

统一记录项
01样品批次
02 PCB版本
03环境温度
04输入设定
05负载模式
06保护阈值
07恢复方式
08热稳定时间
测试注意事项
规格书中的绝对最大额定值不是推荐连续工作点，测试接近极限条件时应设置电源限流并逐级升压。
每颗芯片测试包含3组，每组4项电气照片（VIN / IIN / VOUT / IOUT）与2项温度照片（热成像/热电偶）
波形测量时示波器探头地线尽量短，减少干扰与振铃
温度测量需等待热稳定后再记录，热电偶应贴近 IC 表面
