皮尔磁纸板进料安全方案选型指南:O300传感器与myPNOZ、PNOZmulti 2对比

本文基于皮尔磁(Pilz)官方技术资料,从选型维度、方案构成、子方案对比、安装要点、常见问题五个方面整理纸板进料安全方案的选型参考信息,供包装机械设计、选型与维护人员参考。

一、进料端安全防护的核心选型维度

标准合规性:是否符合EN 415系列、ISO 13849-1、IEC 62061等相关标准,是否具备第三方认证;

安全性能等级:PL等级与SIL等级是否匹配设备风险评估结果;

综合成本:包含硬件采购、安装调试、定期维护、故障停机的全生命周期成本;

安装维护便利性:元器件数量、安装位置限制、调试难度、故障排查效率;

方案扩展性:是否支持后续扩展其他安全功能,能否接入整线安全控制系统;

场景适配性:能否适配不同规格纸板、进料方式与生产速度。

二、方案核心构成与技术参数

(一)O300系列安全传感器

用于检测进料端纸板存量;

支持安全控制器测试脉冲功能,可被实时监测功能有效性;

安装位置灵活,无严格对位要求,仅需能检测到物料堆;

典型安装距离:距纸板堆30mm至100mm(参考实际应用案例);

适配漫反射检测模式,适用于纸板类物料存在检测。

(二)两款安全控制器

myPNOZ模块化安全继电器:模块化硬件架构,无需编程,系统自动生成接线图,即插即用,适合快速部署;

PNOZmulti 2小型安全控制器:可编程,支持图形化配置软件,内置PVIS诊断系统,可集成多类安全功能。

(三)安全性能指标(皮尔磁官方认证数据)

ISO 13849-1:PL d / Cat. 3;

IEC 62061:SIL CL 2;

符合EN 415系列标准相关要求;

认证机构:TÜV Süd(第三方认证)。

三、两款子方案选型对比

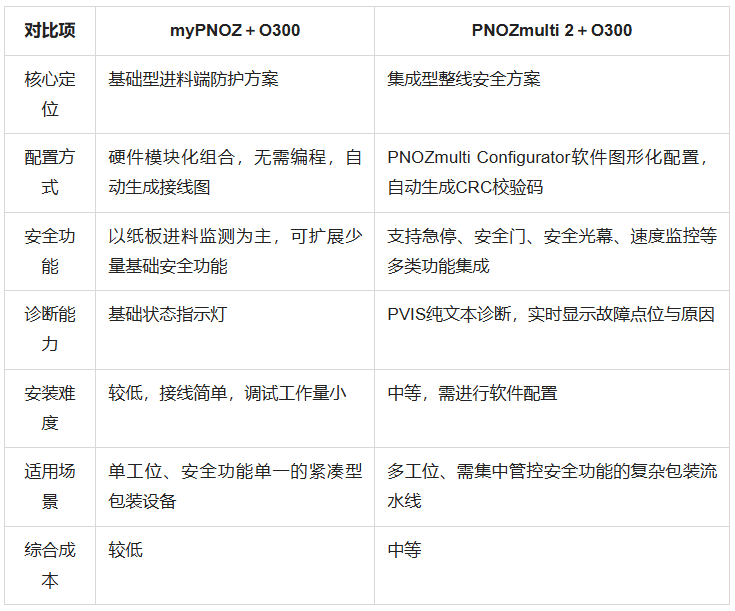

表1 两款子方案对比

选型建议:

设备仅需纸板进料端单点防护、无其他复杂安全需求时,可优先评估myPNOZ+O300,部署更快;

整线配置、需集成多种安全功能,或对故障诊断、后续扩展有要求时,可评估PNOZmulti 2+O300。

四、安装与调试核心要点

传感器安装:优先选择能稳定检测到纸板堆最小阈值高度的位置,避免纸板倾斜、移位导致的误检测;安装距离控制在30mm至100mm范围(参考实际应用案例);

阈值设置:最小纸板高度阈值需根据风险评估确定,确保纸板处于阈值高度时,人员无法通过开口触及危险运动部件;

重启逻辑:纸板耗尽停机后,需人工确认物料补充完成后方可重启,避免补充物料过程中设备意外启动;

扩展功能:若后续扩展其他安全功能,需在控制器选型阶段预留足够的I/O点位。

五、选型常见问题

Q1:该方案适用于哪些类型的包装设备?

A1:主要适用于具备纸板堆物理屏障的设备,包括纸盒成型机、托盘成型机、装箱机等;进料端存在物料堆形成防护屏障的场景均可评估应用。

Q2:与传统光幕方案相比,工程成本差异如何?

A2:硬件层面,省去安全光幕与屏蔽传感器两套装置;工程层面,安装调试工作量减少约50%(数据引自原方案资料);运维层面,校准与故障排查工作量降低。

Q3:传感器容易受粉尘、光线干扰吗?

A3:O300系列传感器为工业级设计,具备环境抗干扰能力,正常车间粉尘环境下可稳定运行;现场环境较特殊时,可调整安装位置或增加防护措施。

Q4:方案是否支持CE认证?

A4:方案符合欧盟机械指令2006/42/EC相关要求,可配合设备整体完成CE认证。

总结

皮尔磁纸板进料安全方案在合规性、安全等级、成本与维护便利性方面各有特点,可作为包装流水线进料端安全防护的选型参考。具体方案选择应结合设备风险评估与产线实际需求。
