走到ayout外包l这一步，一般是需要满足一个条件，那就是硬件销量达到一定的数量。此时外购的核心板已经没有成本优势，自己做核心板可能来得更加合算一点。**但是，如果此时需要招聘一个专职的硬件工程师，或者是layout工程师，好像也不是很合适，毕竟这是一个短期的工作。**这种情况下，可能外包layout更加合适。不过在这过程中，还是要注意一些细节事项的。
简单来说，在设计-》生产-》测试之间，加了一个layout外包。因为生产和贴片都是外包的，而现在多了一个layout外包。这种外包就是所谓的服务外包。
1、自己对原理图负责
外包layout之前，需要自己保证对应的原理图是正确的。这就要求我们，在外包前，有必要对原理图做慎之又慎的检查和核对，毕竟外包公司只对拉线负责。
2、先做好器件和信号布局

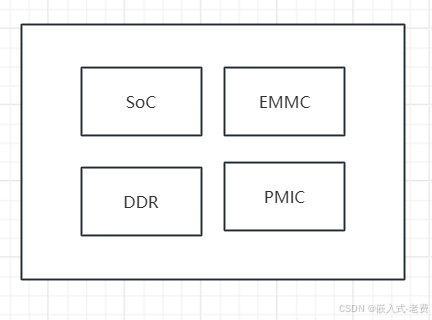

这里的布局是指主要元器件的布局，比如soc放在哪里、几片ddr、emmc正面还是反面、pmic怎么放置。还有就是核心板的外置接口，是btb，还是金手指。除此之外，就是哪些信号需要送出去，这部分完全可以参考第三方平台的案例。
3、提前准备符号和封装
pcb的布局、布线本身就是很琐碎的。因此，有必要在外包之前，就准备好对应器件的符号和封装，在这些细节上面不要出错误。这里面，尤其是封装，比如电容、电阻的规格，对最终布线的影响很大，因此有必要确认清楚。
另外，对于soc、ddr、emmc、pmic，一般默认外包公司是没有这些封装的，因此有必要提前准备好。同时，需要确认外包公司使用的eda工具，和我们自己的eda工具是一致的，比如用的都是某个版本的eda，这些都需要提前确认下。符号和封装是比较耗时间的，如果这方面细致一点，可以省掉很多的麻烦。
4、请芯片公司审图
这种审图分成事前和事后两种。如果是事前，一般是审核原理图；事后的话，就是审pcb。有这方面资源的朋友，特别是fae资源的朋友，最好请对应的fae，或者是芯片原厂把把关。
5、提前约定好测试点
既然外包的只是layout部分，那么后续的生产、贴片和调试都是自己这边负责的。因此，为了测试的方便，有必要提前约定好对应的pcb测试点。这些测试点包括不限于，电压的调试、按键的调试、屏幕的调试、总线的调试等等。
6、需要返工怎么办
如果出现调试不通的情况，最好能够精确定位根本原因。比如说，这里面有可能是原理图的原因，有可能是焊接、贴片的原因，还有可能是物料的原因，或者根本就是软件的原因。所以，除非有确凿的证据，比如相同的镜像、物料、原理图，在第三方的板子就是ok的，但是自己打样的板子就是不ok，这个时候就可以合理怀疑pcb layout的原因。
针对这种情况，有必要提前留出测试点，并且在合同中做出约定，如果遇到类似的情况双方应该怎么处理，怎么保证事情继续向前推进。
