物联网控制系统

"HTML → MQTT(EMQX) → ESP8266 → STM32F103"通信链路，正是当前物联网开发中一种非常经典的四层架构 。实现它的核心思路是：Web前端作为控制端，通过 MQTT 协议 与云端 Broker（如 EMQX）交互；ESP8266 作为 Wi-Fi 网关，负责网络数据与 STM32 之间的串口透传；而 STM32F103 则作为主控，解析指令并驱动 GPIO 执行具体操作。

🏗️ 系统架构与硬件选型

Web 前端（控制层）：负责提供可视化的操作界面，通过 WebSocket 或 MQTT.js 库连接 EMQX Broker，实现指令的发布与设备状态的订阅。
ESP8266（网络层）：作为 Wi-Fi 模块，通过 UART（通用异步收发传输器）与 STM32 连接。它负责将 STM32 的串口数据转换为 MQTT 报文发送至 EMQX，并将接收到的云端指令通过串口透传给 STM32。
STM32F103（执行层）：作为主控 MCU，解析串口收到的 JSON 或字符串指令，驱动 GPIO 输出高低电平，控制 LED 或继电器的开关。

🔌 硬件接线参考

ESP8266 通常与 STM32 的特定 UART 引脚连接，以下是常见的接线方式（以 STM32F103C8T6 为例）：

STM32F103	ESP8266 (ESP-01S)	说明
PA2 (USART2_TX)	RX	STM32 发送数据给 ESP8266
PA3 (USART2_RX)	TX	STM32 接收 ESP8266 的数据
3.3V	VCC & CH_PD	供电（注意 ESP8266 需 3.3V 供电）
GND	GND	共地

💻 嵌入式端（STM32）核心代码实现

在 STM32 端，你需要编写代码驱动 ESP8266 连接 Wi-Fi 并接入 EMQX，同时解析接收到的控制指令。

1. 关键 AT 指令序列

在 STM32 的初始化代码中，需要通过串口发送一系列 AT 指令来配置 ESP8266：

复制代码

// 1. 配置为 Station 模式
UART_SendString("AT+CWMODE=1\r\n");
// 2. 连接 Wi-Fi
UART_SendString("AT+CWJAP=\"Your_WiFi_SSID\",\"Your_WiFi_Password\"\r\n");
// 3. 建立 TCP 连接到 EMQX 服务器
UART_SendString("AT+CIPSTART=\"TCP\",\"broker.emqx.io\",1883\r\n");
// 4. 启用透传模式（可选，也可手动封装 MQTT 报文）
UART_SendString("AT+CIPMODE=1\r\n");
UART_SendString("AT+CIPSEND\r\n");

2. 控制指令解析逻辑

当 ESP8266 收到云端下发的指令（如 {"LED1":"ON"}）并通过串口传给 STM32 时，STM32 需要解析并执行：

复制代码

void HAL_UART_RxCpltCallback(UART_HandleTypeDef *huart) {
    // 将接收到的字符存入缓冲区
    rx_buffer[rx_index++] = rx_byte;

    // 简单判断指令（实际项目中建议使用 cJSON 库解析）
    if (strstr((char*)rx_buffer, "LED1:ON") != NULL) {
        HAL_GPIO_WritePin(GPIOB, GPIO_PIN_5, GPIO_PIN_SET);  // 点亮 PB5 的 LED1
        rx_index = 0; // 清空缓冲区
    } else if (strstr((char*)rx_buffer, "LED1:OFF") != NULL) {
        HAL_GPIO_WritePin(GPIOB, GPIO_PIN_5, GPIO_PIN_RESET); // 熄灭 PB5 的 LED1
        rx_index = 0;
    }
    HAL_UART_Receive_IT(huart, &rx_byte, 1); // 重新开启接收中断
}

🌐 Web 前端（HTML）实现

Web 界面通过 MQTT.js 库直接连接 EMQX 的 WebSocket 端口，无需额外的后端服务器。

html

复制代码

<script src="https://unpkg.com/mqtt/dist/mqtt.min.js"></script>
<script>
    // 1. 连接 EMQX Broker（WebSocket 端口通常为 8083 或 8084）
    const client = mqtt.connect('ws://localhost:8083/mqtt');

    client.on('connect', () => {
        console.log('已连接到 EMQX Broker');
        // 2. 订阅设备状态主题（用于接收 STM32 上报的数据）
        client.subscribe('stm32/status');
    });

    // 3. 发送控制指令
    function controlLED(ledId, action) {
        const topic = `stm32/cmd/led${ledId}`;
        const message = JSON.stringify({ command: action });
        client.publish(topic, message);
    }
</script>

<!-- 4. 界面按钮绑定 -->
<button οnclick="controlLED(1, 'ON')">点亮 LED1</button>
<button οnclick="controlLED(1, 'OFF')">熄灭 LED1</button>

📡 EMQX Broker 配置

安装与启动 ：在服务器或本地电脑安装 EMQX，默认 MQTT 端口为 1883，WebSocket 端口为 8083。
主题设计：建议为控制指令和状态上报设计不同的主题（Topic），例如：
- 控制指令：stm32/cmd/led1
- 状态上报：stm32/status

💡 调试与注意事项

网络稳定性：ESP8266 对电源和信号干扰比较敏感，建议使用稳定的 3.3V 电源，并确保 Wi-Fi 信号良好。
心跳保活 ：为维持 MQTT 长连接，需在 STM32 代码中定时发送 PINGREQ 报文。
数据格式 ：建议使用 JSON 格式传输指令，STM32 端可使用 cJSON 库进行解析，确保格式的规范性。
QoS 等级：对于 LED 控制这类指令，建议使用 QoS 1（至少送达一次），以确保指令不会丢失。

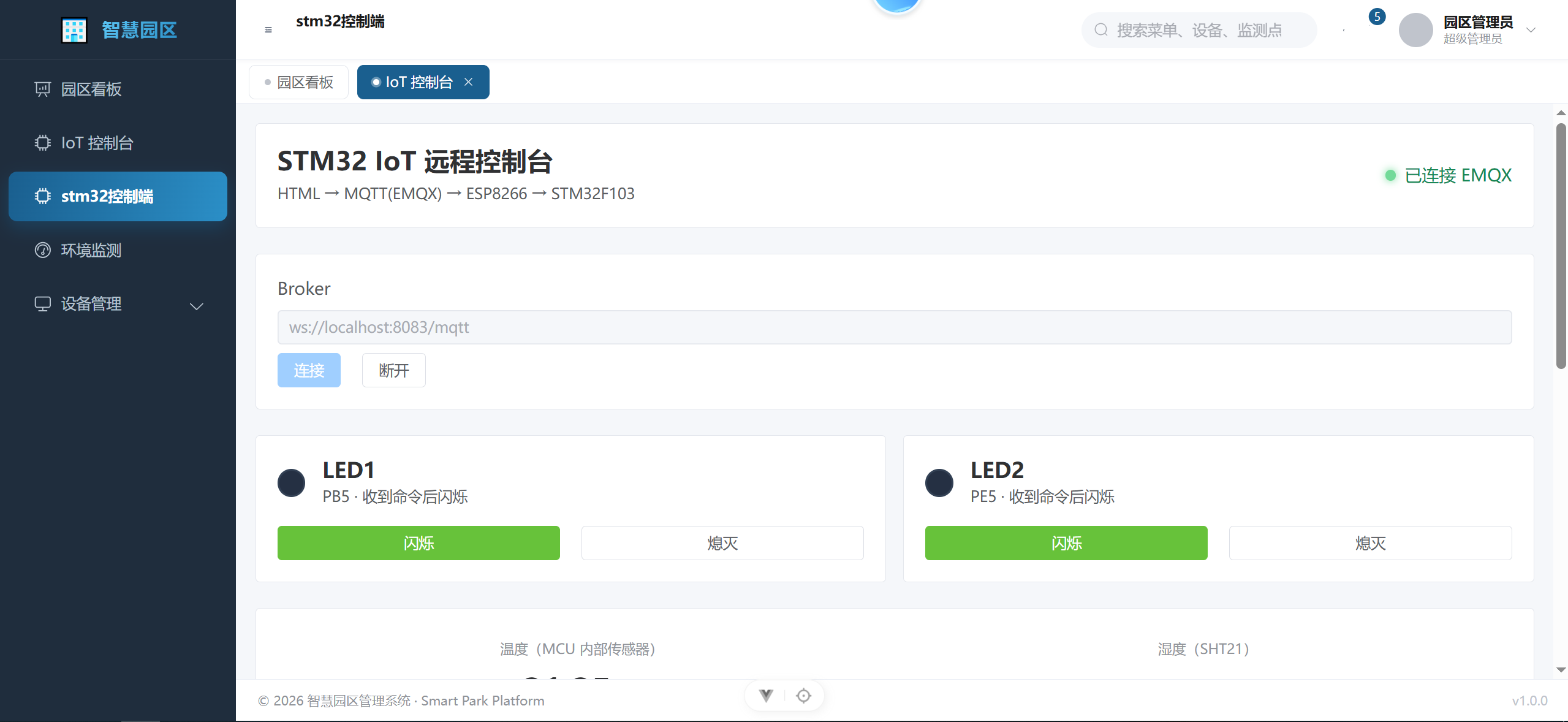

按照这个架构，你可以很容易地复刻出截图中的远程控制台。如果你在具体的代码实现或配置中遇到问题，可以告诉我，我再帮你分析。
