用 hrt_model_exec 在 J6M 上给 YOLOv5x 建立性能基线
拿到 HBM 后，很多人会先跑一条 perf 命令，看到 FPS 就开始和别的模型比较。这个数字往往不够用。
同一个 HBM，在单线程和多线程下，平均延时、FPS、BPU 耗时的含义并不一样。更容易踩坑的是，把模型加载时间、单帧推理时间和应用端到端时延混到一起。
本文用 J6M 上的 yolov5x_640x640_nv12.hbm 做一次实测，记录我如何用 hrt_model_exec 完成三件事：
- 确认 HBM 真正需要的输入；
- 建立单线程延时基线；
- 找到单 BPU 核模型的合理并行度。
测试环境
| 项目 | 本次实测配置 |
|---|---|
| 开发板 | J6M |
| 系统 | Linux 6.1.134-rt51，aarch64 |
| UCP / HBRT | UCP 3.12.1 / HBRT 4.4.6 |
| 模型 | yolov5x_640x640_nv12.hbm |
| 模型输入 | NV12，640×640 |
| 编译核数 | 1 |
| 测试输入 | input_bus.jpg |
| 测试帧数 | 1000 |
测试前通过 hrut_somstatus 确认板端温度约 48℃，bpu0 空闲。本文所有测试固定使用 core_id=1，也就是固定到 bpu0。
第一步：先看模型输入
执行：
bash
hrt_model_exec model_info \
--model_file=./yolov5x_640x640_nv12.hbm

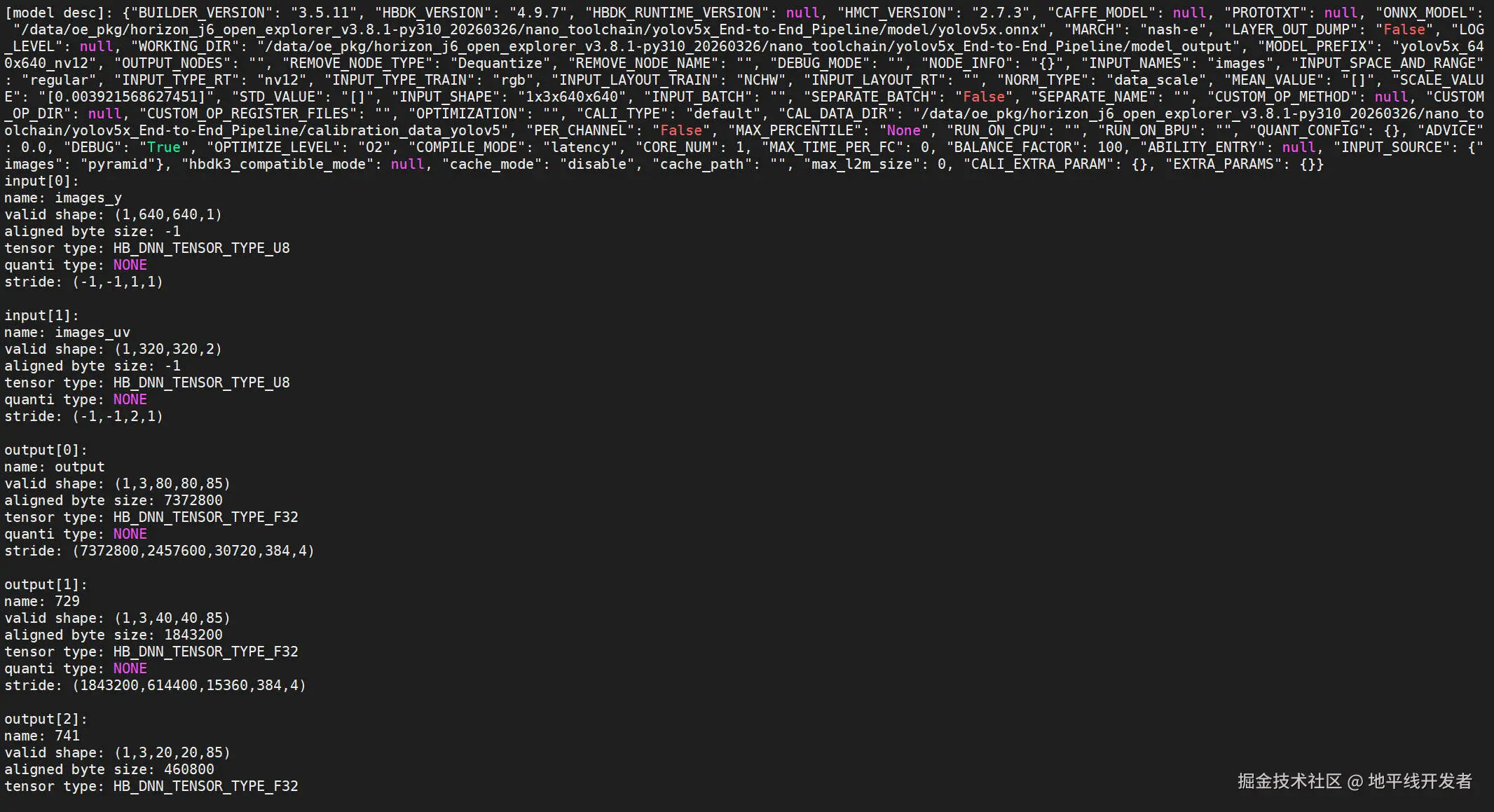

图 1：model_info 输出截图
模型并不是一个普通的 RGB 单输入模型。它有两路 NV12 输入：
text
images_y : (1, 640, 640, 1)
images_uv: (1, 320, 320, 2)Y 平面大小是 640×640，UV 平面是 320×320×2。两路输入的 stride 都是动态的。
因此，拿一张 JPG 做冒烟推理时，需要把同一个文件传入两次，并显式声明它们分别用于 Y 和 UV：
bash
hrt_model_exec infer \
--model_file=./yolov5x_640x640_nv12.hbm \
--input_file=./input_bus.jpg,./input_bus.jpg \
--input_img_properties=Y,UV

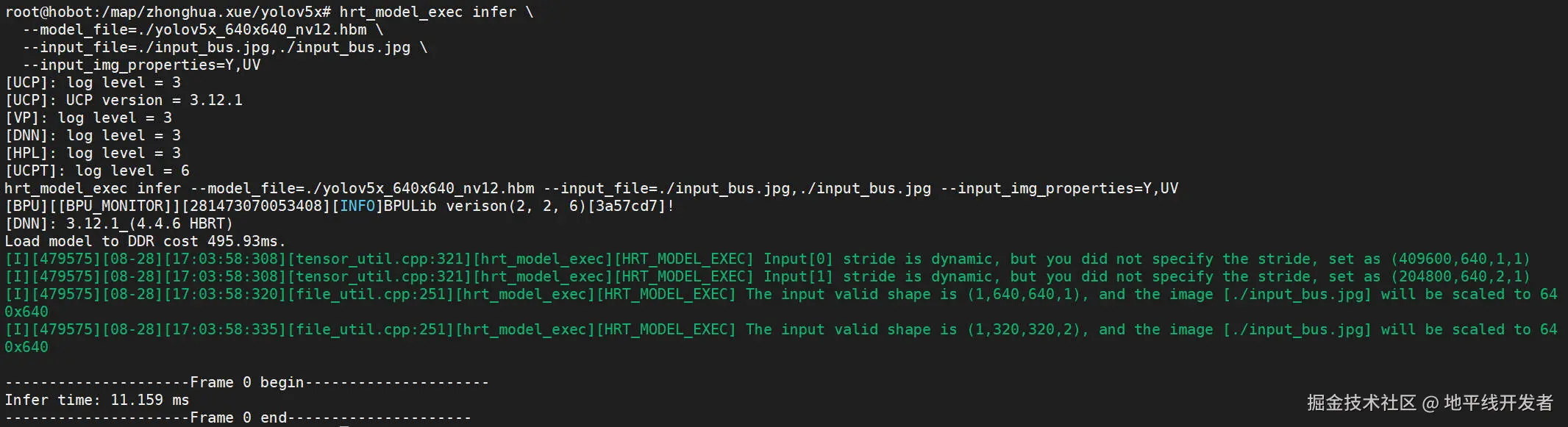

图 2：infer 输出截图
工具输出了以下信息：
text
Input[0] stride is dynamic ... set as (409600,640,1,1)
Input[1] stride is dynamic ... set as (204800,640,2,1)
The input valid shape is (1,640,640,1)
The input valid shape is (1,320,320,2)
Infer time: 11.249 ms这里有两个值得记录的细节。
第一，hrt_model_exec 根据模型输入和图片尺寸自动补齐了 stride。409600 正好对应 Y 平面的 640×640，204800 对应 UV 平面的 320×320×2。对于这类动态 stride 模型，先让工具打印实际补齐结果，比手填一串数字更稳妥。
第二，日志中的 Load model to DDR cost 495 ms 是模型加载时间，不应和 Infer time 11.249 ms 相加，更不能当成单帧推理时延。前者属于启动开销，后者才是这次单帧执行输出。
第二步：随机输入和真实图片，差别有多大？
perf 不提供输入文件时，会依据模型信息构造随机 Tensor。工具也会给出提示：如果模型包含对输入范围敏感的算子，建议提供合法输入。
我先跑了一组随机输入基线：
bash
hrt_model_exec perf \
--model_file=./yolov5x_640x640_nv12.hbm \
--core_id=1 \
--thread_num=1 \
--frame_count=1000 \
--profile_path=./profile_t1随后使用真实图片再跑一组：
bash
hrt_model_exec perf \
--model_file=./yolov5x_640x640_nv12.hbm \
--core_id=1 \
--thread_num=1 \
--frame_count=1000 \
--input_file=./input_bus.jpg,./input_bus.jpg \
--input_img_properties=Y,UV \
--profile_path=./profile_t1_bus结果如下：
| 输入方式 | 平均延时 | FPS |
|---|---|---|
| 工具构造的随机输入 | 10.274 ms | 96.804 |
input_bus.jpg 的 NV12 输入 |
10.281 ms | 96.744 |
两组平均延时相差 0.0077 ms，约为 0.07%。对这个固定输入尺寸的 YOLOv5x HBM 而言，随机输入和真实图片输入给出的模型性能基线基本一致。
不过这个结论只适用于本次模型和测试条件，不能推广到所有模型。遇到动态控制流、ROI、索引类输入或输入范围敏感算子时，仍应优先用真实输入测试。
第三步：单线程延时和并行吞吐要分开测
真实图片输入下，单线程 1000 帧测试结果为：
text
Average latency: 10.281 ms
Frame rate: 96.744 FPS对应的 profiler.log 显示：
text
BPU_inference_time_cost: 10.236 ms
CPU_inference_time_cost: 0 ms
TaskRunningTime: 10.268 ms模型只有一个 BPU segment，CPU 推理耗时为 0。说明在 hrt_model_exec 的模型执行口径下，这个 HBM 的主要耗时在 BPU。
这里不能直接推出"整个应用没有 CPU 开销"。图片采集、解码、前后处理、业务逻辑和应用调度并不在这组模型基线里。hrt_model_exec 的作用是先回答：模型本身要花多少时间。
接下来固定同一份图片输入，把 thread_num 从 1 提升到 16：
thread_num |
平均延时 | FPS |
|---|---|---|
| 1 | 10.281 ms | 96.744 |
| 2 | 19.844 ms | 100.397 |
| 4 | 39.680 ms | 100.406 |
| 8 | 79.300 ms | 100.393 |
| 16 | 158.068 ms | 100.388 |
结果很直观：
- 从 1 线程升到 2 线程，FPS 从 96.744 提升到 100.397，增幅约 3.8%；
- 线程数继续增加，FPS 基本停在 100.4 左右；
- 单个请求的平均延时则持续增加，16 线程时达到 158.068 ms。
2 线程的 profile 也能看到这个现象：
text
BPU_inference_time_cost: 19.784 ms
TaskRunningTime: 19.826 ms
Stage2-BpuCoreProcess: 19.718 ms该组的最小 BPU 段耗时为 10.361 ms，接近单线程基线；平均值接近 20 ms，说明部分任务在单核上发生了排队。
因此，本模型的配置建议是：
| 目标 | 推荐配置 |
|---|---|
| 单路请求低延时 | thread_num=1 |
| 单核吞吐接近上限 | thread_num=2 |
thread_num>=4 |
不建议用于该模型，吞吐没有实际提升 |
有一个容易误解的点：并发场景下，不能简单用 1000 / Average latency 计算 FPS。thread_num=2 时，单任务平均延时是 19.844 ms，但整体吞吐仍有 100.397 FPS，因为有任务在并行提交、串行执行。
用 hrt_model_exec 建立基线后，还该做什么？
这次测试只回答了模型执行层的问题：
- HBM 输入是什么；
- 单帧模型延时约是多少；
- 单核 BPU 能跑到多少吞吐；
- 增加线程后是否还有效。
如果实际应用的端到端帧率远低于约 100 FPS，排查范围就更清楚了：问题不在这个 HBM 的单核执行上，需要继续看图片处理、后处理、CPU 任务、多个模型争抢 BPU，或者应用 Pipeline 调度。
官方文档中，hrt_model_exec 提供模型信息、单帧推理和性能分析；profile_path 可输出节点、BPU、CPU 与任务耗时信息。实际使用时，先建立这条模型基线，再讨论应用性能，沟通成本会小很多。
参考资料：hrt_model_exec 工具说明、模型性能分析。
