在audio DSP这类低算力、低memory的处理器上，只有算力要求低、参数量小的模型才能部署。在语音降噪领域，以前的模型参数通常都大于500k，很难在audio DSP上落地。近两年出了一个GTCRN(Grouped Temporal Convolutional Recurrent Network)的语音降噪模型，参数量只有48.2k(其中要训练的有23.7k，不需要训练的有24.5k)，与同样是小参数量的RNNoise模型相比，降噪效果有明显的提升，也能在audio DSP上部署。低算力、小参数量以及降噪效果好，让我对其产生浓厚的兴趣，利用github上开源的推理等代码进行了一番学习，基本上搞明白了原理。我决定出一个GTCRN学习笔记系列，详细介绍GTCRN的细节。本文先对其作一番概述。

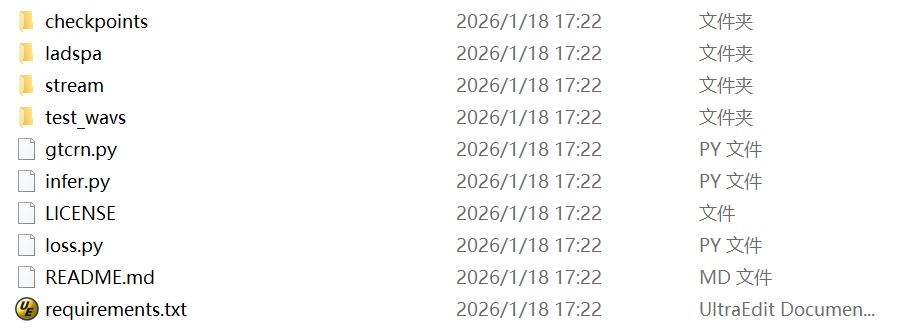

GTCRN在github上的地址是https://github.com/Xiaobin-Rong/gtcrn。文件目录如下图所示，对主要的做一简要介绍。

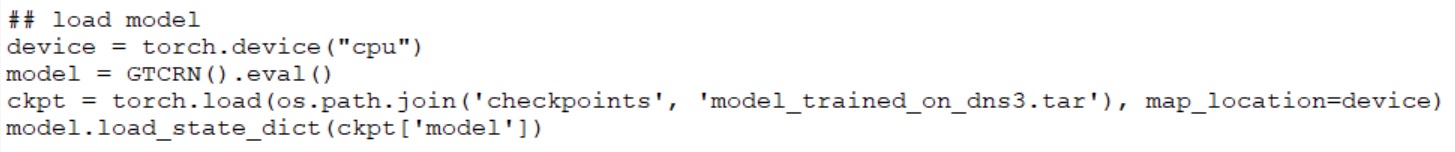

1)checkpoints里面放的是分别基于DNS3和VCTK数据集训练好的两个模型。在推理代码里把想要的模型做load后就可用相应的模型了。下图load的是DNS3的模型。
2)stream里放的是流式推理实现。开源里给了两个推理实现，一个是离线实现，一个是流式实现。对实时降噪来说，离线实现主要用于理解模型，真正用的是流式实现
3)test_wavs里放的是降噪前和降噪后的音频文件
4)gtcrn.py是GTCRN的模块代码实现
5)infer.py是推理的代码实现
6)README.md是一些说明，方便用户使用

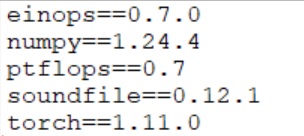

7)Requirement.txt是pytorch等版本的指定。具体如下图：
运行推理代码前要建一个conda环境，根据指定的版本把pytorch等安装上。

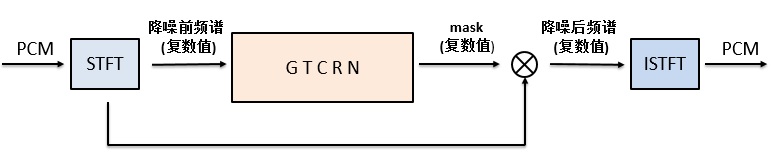

先看降噪过程，上图给出了示意图。音频的PCM值做完STFT（短时傅里叶变换）后得到的是频谱复数值。复数值作为模型的输入，模型运算后的输出值依旧是复数值，叫mask。Mask可以看作是gain，即经过GTCRN模型得到的是一个gain值，只不过这里的gain是复数值。将STFT后的频谱复数值与mask复数值相乘，得到的依旧是复数值，这个值就是降噪后的频谱复数值，再经过ISTFT（短时傅里叶逆变换）后就得到了降噪后的PCM值。我在前面的文章（webRTC中语音降噪模块ANS细节详解(一)）讲webRTC ANS时讲了是用维纳滤波来做降噪的，维纳滤波得到的也是gain，跟这里的mask意思是一样的。GTCRN可以看作是神经网络版的维纳滤波。

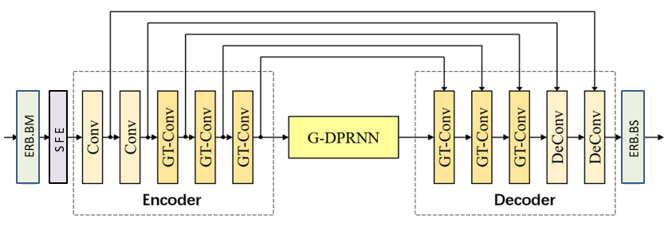

再来看GTCRN模型内部有哪些模块。它包括ERB（equivalent rectangular bandwidth，等效矩形带宽）、SFE（subband feature extraction，子带特征提取）、编码器（encoder）、分组双路径RNN（GDPRNN）和解码器（decoder），如下图所示：
数据进入模型后先经过ERB.BM模块，把数据从257维压到129维，这大大地减少了参数量。由于维数压缩后频带变宽，相邻频带之间的局部频谱关系变弱，因此要经过SFE模块，来加强相邻频带之间的局部频谱关系。后面就是传统的CRN架构，包括encoder、decoder和RNN，为了减少参数量做了些改进。最后经过ERB.BS模块，把数据从129维变回257维，得到复数的mask值。本文先对这些模块做个简单的介绍，后续学习笔记中具体讲。
首先看ERB模块。模型的输入是做完STFT后的频谱。STFT帧长32毫秒，帧移 16毫秒，PCM采样率为１６KHｚ，所以FFT长度为512。做完STFT后得到的是２５７个ｂｉｎ的频谱复数值。特征维度为２５７，有点大。为了减少模型参数，用ERB来减少输入特征的维度。ERB是心理声学中用于模拟人耳听觉滤波器（Auditory Filter）特性的重要度量。在２５７个子带中，保持65个低频带不变，将192个高频带映射到64个ERB带，从而得到一个129维的压缩特征。模型中有ERB两个子模块，分别是BM（band merging）和BS（band splitting）。BM模块在模型的开始处，根据ERB将２５７个频带变成１２９个频带。BS模块在模型的结尾处，是BM的逆过程，即把129个频带变成257个频带。
再看SFE模块。ERB.BM把频率维压缩后，band变得更粗、更局部独立，但也把相邻频带之间的局部频谱关系压弱了。SFE就是学习频带之间的局部相关性。在进入主干网络之前，把相邻频带的局部频谱关系重新编码进来, 让后面的GTConv和GRU等在更"好学"的频带特征上工作。模型的输入是做完STFT后的复数频谱，频谱的实数、虚数和幅值形成3维数据。SFE就是在每一维数据上把当前频带的左右相邻频带也各形成一维数据，这样就得到了3维数据。由于有实数、虚数和幅值3维，所以总共就是9维数据作为后续模块的输入。这样相邻频带的局部频谱关系就建立了。
最后看CRN。CRN包括CNN(encoder以及decoder)和RNN。CNN学局部特征，RNN学长期时间依赖。Encoder作用是压缩频率维度，提取局部频谱特征，它由两个卷积（Conv）和三个分组时序卷积（GT-Conv）块组成。Decoder作用是恢复频率分辨率，它是encoder的镜像，其中每个Conv块被一个DeConv替换，该块具有与Conv块相同的组件。GDPRNN是DPRNN （Dual-Path RNN） + GRNN（Grouped RNN）的结合，既保留 Dual-Path 的长时序建模能力，又把 GRU 参数减少了一半左右，非常适合嵌入式。
后续文章将陆续讲GTCRN模型中的模块，ERB、SFE、encoder、decoder、GDPRNN等。
