> 系列：《VeapAI 自然语言操作实战》第 1 篇（核心篇）
> 相关源码：`veap-ui/src/views/ai/agentDesign/`（画布编排器）、`veap-ui/src/components/AiAgentEngine/`（执行器：节点处理器与调度）、`veap-cloud/DB/veap.sql`（`ai_agent_` 表族）
一、先说结论：这条链路为什么长这样
第一版原型其实很短。命令进来，调一次大模型，让它直接输出要执行的 SQL 或者接口，跑完返回结果。
跑了两周我们就放弃了。原因有三个：
第一，一次调用要模型同时干四件事------判断用户想干嘛、找到对应的表、确定字段与条件、挑出要调的接口。任何一件事判断偏了，输出整体作废，而且不知道错在哪一步。
第二，模型的输出是非确定性的，但我们要执行的东西是确定性的。中间没有一道确定性的闸门，等于把不确定直接灌进了数据库。
第三，改需求很疼。想加一种意图，得回头改那段巨大的提示词，改完还要重新验证另外三件事没被带偏。
所以最终形态是：**拆成四段模型调用，每段后面跟一个脚本做校验；整条链路画在一张画布上。**
这条链路现在是 49 个节点、58 条连线。数量听着吓人，摊开看并不复杂：真正做判断的节点只有五个，其中四个是大模型节点；其余大部分是脚本校验、路由分支、接口调用和确认弹窗。
整条链路长这样：

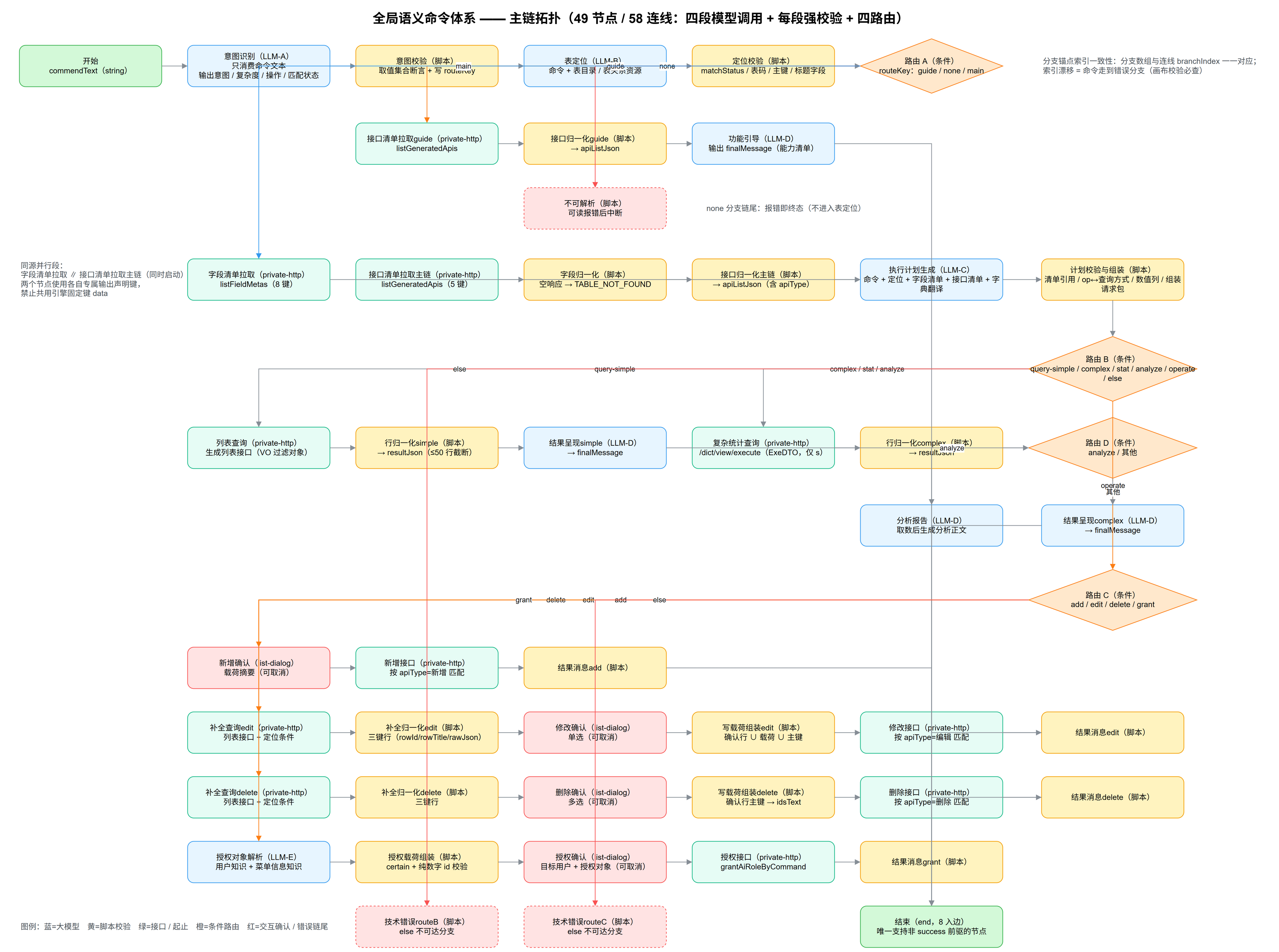

!命令解析主链拓扑：49 个节点与四组路由
二、为什么把判断拆成四段
四个大模型节点，各干一件事：
| 节点 | 它要看的东西 | 它要输出什么 |
| --- | --- | --- |
| 意图识别 | 只有用户命令 | 意图、复杂度、操作类型、匹配状态 |
| 表定位 | 用户命令 + 表目录资源 + 表关系资源 | 目标表编码、表标题、主键字段、标题字段 |
| 执行计划 | 用户命令 + 目标表定位 + 字段清单 + 接口清单 + 字典翻译资源 | 过滤条件、排序、条数、聚合、分组、接口选择、载荷 |
| 结果呈现 | 用户命令 + 查询结果 | 给用户看的那段话 |
后面还有第五个：授权命令里负责解析「给谁授权、授什么权」的节点。它只在授权链上出现，这里先不展开。
拆开带来的第一个好处是**每段输出都很短，短到可以逐字校验**。
意图识别的输出就是一个 JSON 对象，含五个键。其中四个的值来自固定集合：意图五选一（查询、统计、分析、操作、引导），复杂度二选一，操作类型四选一，匹配状态三选一。校验脚本把它们挨个对一遍，不在集合里就报错。报错文案也是可读的，比如提示「意图识别输出 matchStatus 非法（必须为 certain/ambiguous/none）」。
第二个好处是**意图识别不依赖任何清单数据**。
这一点直接影响链路形态。表定位需要表目录，执行计划需要字段清单和接口清单，这些都要数据。但意图识别只需要用户那句话。所以它可以和后面的数据准备并行跑，关键路径因此变短。
第三个好处是**错误定位变准了**。
四段模型调用之间有三道脚本闸门，加上字段归一化和接口归一化，一共五道。命令失败时，报错文案会告诉你卡在哪一段：是没识别出意图，是没定位到表，还是计划里引用了不存在的字段。这比一句「模型执行失败」有用得多。
三、每段模型输出后面都要有一道闸门
这是整套设计里我们最坚持的一条规矩：**大模型节点的输出，必须由紧随其后的脚本节点解析一遍，脚本是这段输出的唯一解析点。**
理由很朴素。模型的输出是文本，文本可能不是合法 JSON，可能是合法 JSON 但取值越界，可能是取值合法但引用了不存在的东西。这三种情况必须在执行之前拦下。
以执行计划这一段为例，闸门要检查的东西排下来有这么多：
-
输出是不是字符串，空不空（类型契约第一道）；
-
能不能解析成 JSON 对象，是不是数组；
-
过滤条件引用的字段，在字段清单里存在吗；
-
过滤条件的操作符，在允许集合里吗（等值、不等、模糊、包含、区间共八种）；
-
排序字段存在吗，方向是升序还是降序；
-
聚合函数的取值在允许集合里吗（COUNT、SUM、AVG、MAX、MIN 五种）；
-
条数是不是正整数，超没超过硬顶；
-
过滤字段配置了查询方式吗，操作符与查询方式是否精确对应；
-
过滤字段的 Java 属性映射有没有缺失；
-
数值列有没有被塞进文本值。
最后两条看着琐碎，但它们是真实事故留下的。有一次删除命令的目标表是 `veap_role`，模型把角色编码 `temp01` 映射到了一个数值主键字段上。前面所有校验都过了------字段存在、查询方式配置了、操作符也对得上------只在最后的数值转换里被拦下来。报错写得很直白：「定位条件值类型与字段类型不匹配（数值列不能承载非数字值）」。
所以我们后来的做法是：**闸门内能想到的坑，都在闸门里挡一次，不要指望下一段会兜住。**
闸门长这样，就是画布上一个普通的脚本节点，只是里面的断言写得很死：

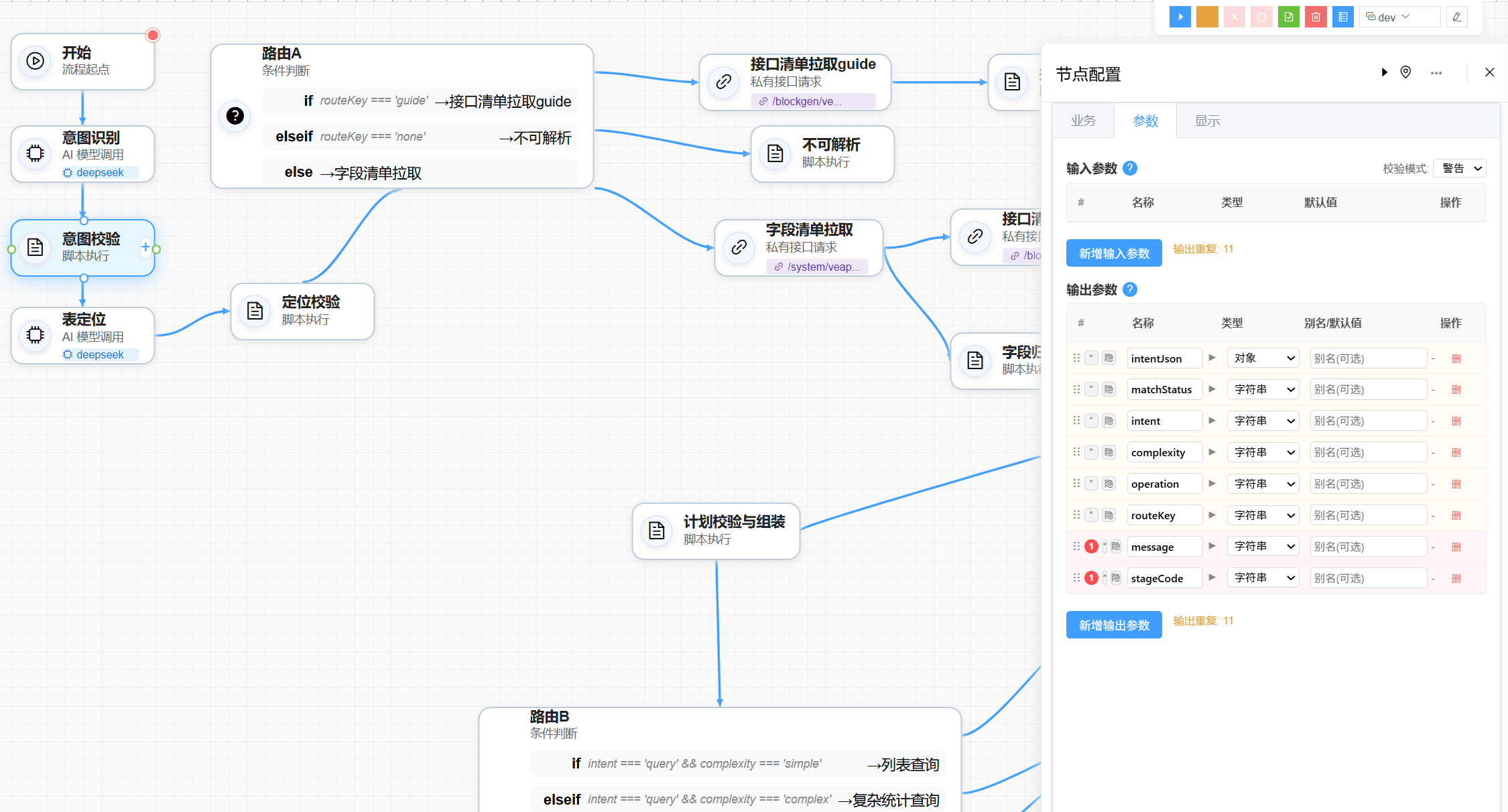

!校验脚本节点配置：取值集合与清单引用断言
四、节点分类：49 个节点其实只有五类活
把 49 个节点按职责分一下，会清晰很多：
| 类别 | 节点 | 干什么 |
| --- | --- | --- |
| 理解类 | 意图识别、表定位、执行计划、授权对象解析 | 四段模型调用，各自负责一层判断 |
| 校验类 | 意图校验、定位校验、字段归一化、接口归一化、计划校验与组装、行归一化、补全归一化、写载荷组装、授权载荷组装、结果消息、不可解析、技术错误 | 确定性边界：解析、断言、组装请求包 |
| 取数类 | 字段清单拉取、接口清单拉取、接口清单拉取（引导分支）、列表查询、结构化查询、补全查询 | 调接口拿数据 |
| 交互类 | 新增确认、修改确认、删除确认、授权确认 | 写操作前的确认弹窗 |
| 路由与收尾 | 路由 A/B/C/D、结果呈现、分析报告、开始、结束 | 分流与输出 |
节点类型本身是受限的。平台注册的节点类型一共 19 种，注册点在 `NodeRegistry` 这个静态文件里，执行时按类型取处理器。用了没注册的类型会直接抛技术性错误，不会当作未知节点跳过。
节点实例落库在 `ai_agent_node_instance` 表，关键字段如下：
| 字段 | 注释原文 | 说明 |
| --- | --- | --- |
| `node_exec_order` | 节点执行顺序 | 与实例 id 组成索引 `idx_instance_order`，按序查执行链 |
| `prev_node_id` | 前序节点 id（节点 id 为雪花字符串） | 记录紧邻前驱，起点节点为空 |
| `node_id` | 流程定义中的节点 id | 与画布上的节点一一对应 |
| `node_type` | 节点类型 | 19 种取值之一 |
| `exec_status` | 节点状态 | 九态：等待、执行中、待交互、成功、失败、跳过、终止、错误、已取消 |
| `input_data` / `process_data` / `output_data` | 输入 / 过程 / 输出数据 JSON | 排查问题时的第一手材料 |
| `duration` | 耗时（ms） | 单节点耗时 |
| `exec_metadata` | 执行元数据 JSON | 扩展信息 |
两个索引对应两种最常见的排查动作：`idx_instance` 按流程实例查，看这次运行跑了哪些节点；`idx_instance_order` 按实例加执行顺序查，看某个节点的前后发生了什么。
节点与连线的整体模型（19 类节点的分组，以及端口与分支锚点）如下：

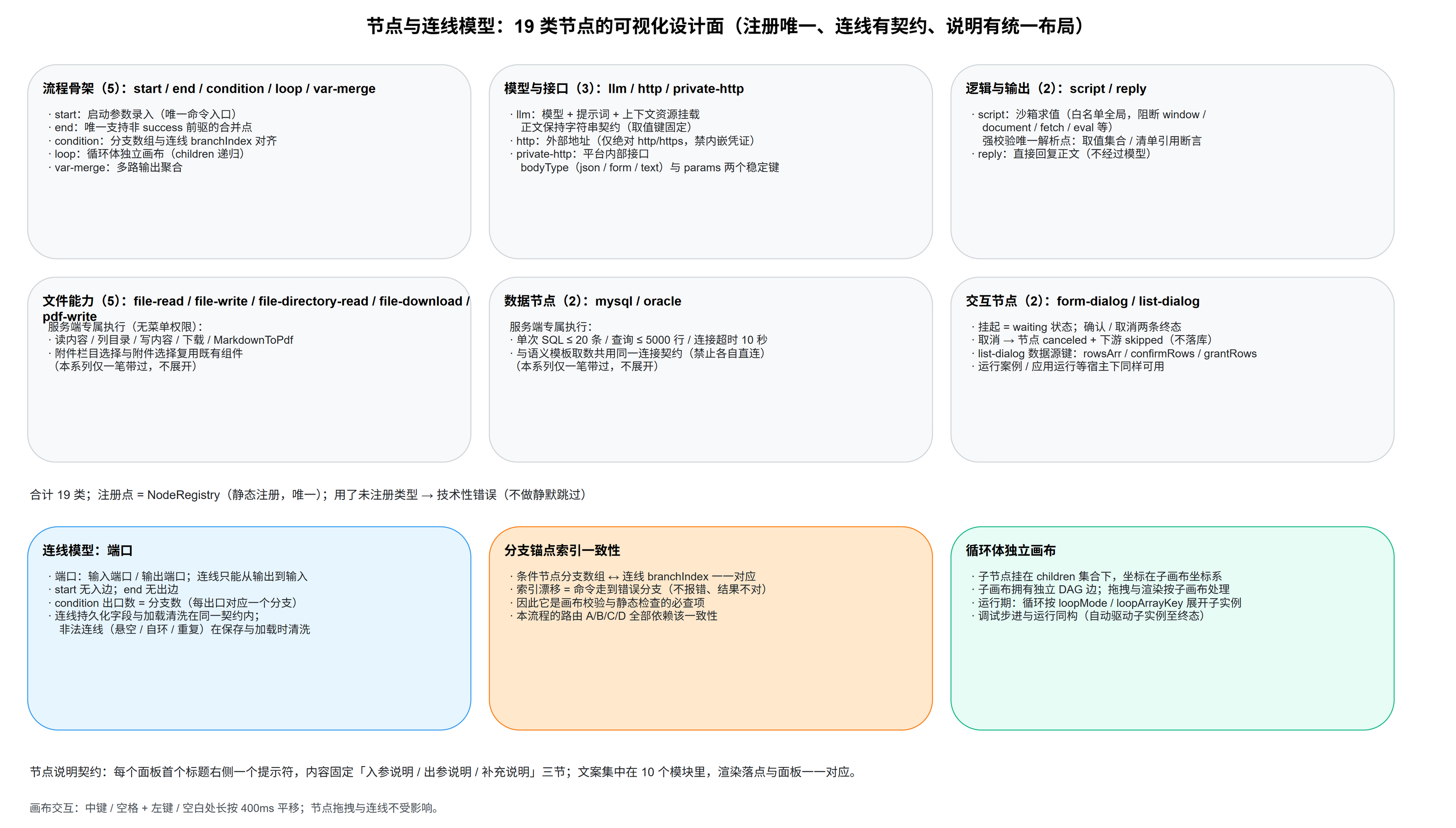

!节点与连线模型：19 类节点的可视化设计面
五、分支与并发：这张图怎么保证不死锁
链路里有四组路由。
-
**路由 A** 按意图校验脚本写下的路由键分流，三个出口：引导、无法识别、主链；
-
**路由 B** 按意图与复杂度分六路：简单查询直连列表接口，复杂查询、统计、分析走结构化查询，操作类进入操作子链，剩下一个出口是逻辑上不可达的兜底；
-
**路由 C** 在操作子链里再分四路：新增、修改、删除、授权；
-
**路由 D** 在复杂查询结果出来后分流：需要写分析报告的走报告节点，其余走结果呈现。
并发则只有一段：字段清单和接口清单这两个节点同时启动。它们互不依赖，引擎每轮调度「所有依赖已满足的节点」，自然就跑在一起了。
这里有一条后来写成硬规矩的判据------**普通节点的多入边，只允许汇聚同生同死的并行段；互斥分支的链尾不许汇聚到同一个普通节点，合并点只能是结束节点。**
这条规矩是被一个死锁逼出来的。最早版本里有四处把互斥分支的链尾连到了同一个普通节点上。看着没问题，跑起来就出事了：分支没走的那条边，前驱节点的状态是「跳过」，而普通节点等待的是「成功」，于是这个节点的依赖永远不满足，实例永远到不了终态。
结束节点不一样，它在引擎里是唯一支持「非成功前驱」的节点。所以正确做法是把互斥分支的链尾各自连到结束节点，让结束节点做那个合并屏障。
修完之后，四处汇聚点被拆开，每条互斥分支都有自己的链尾，死锁消失。这条判据后来成了画布设计的硬规矩，每次改拓扑都要重新过一遍。

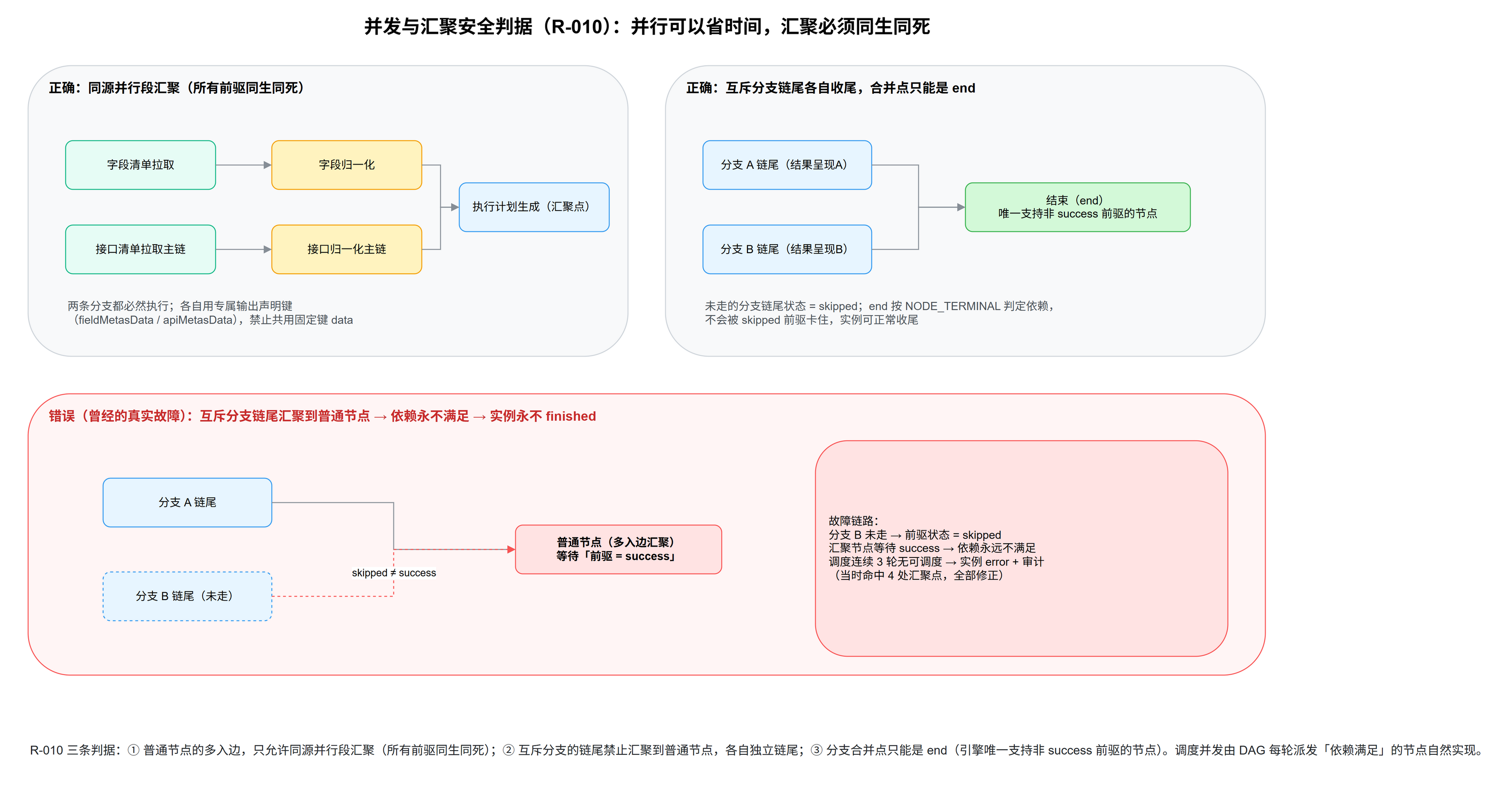

!并发与汇聚安全判据：正确汇聚与曾经的死锁拓扑对比
六、画布上的可视化：改什么，看到什么
这套链路不是代码，是画布上的一张图。

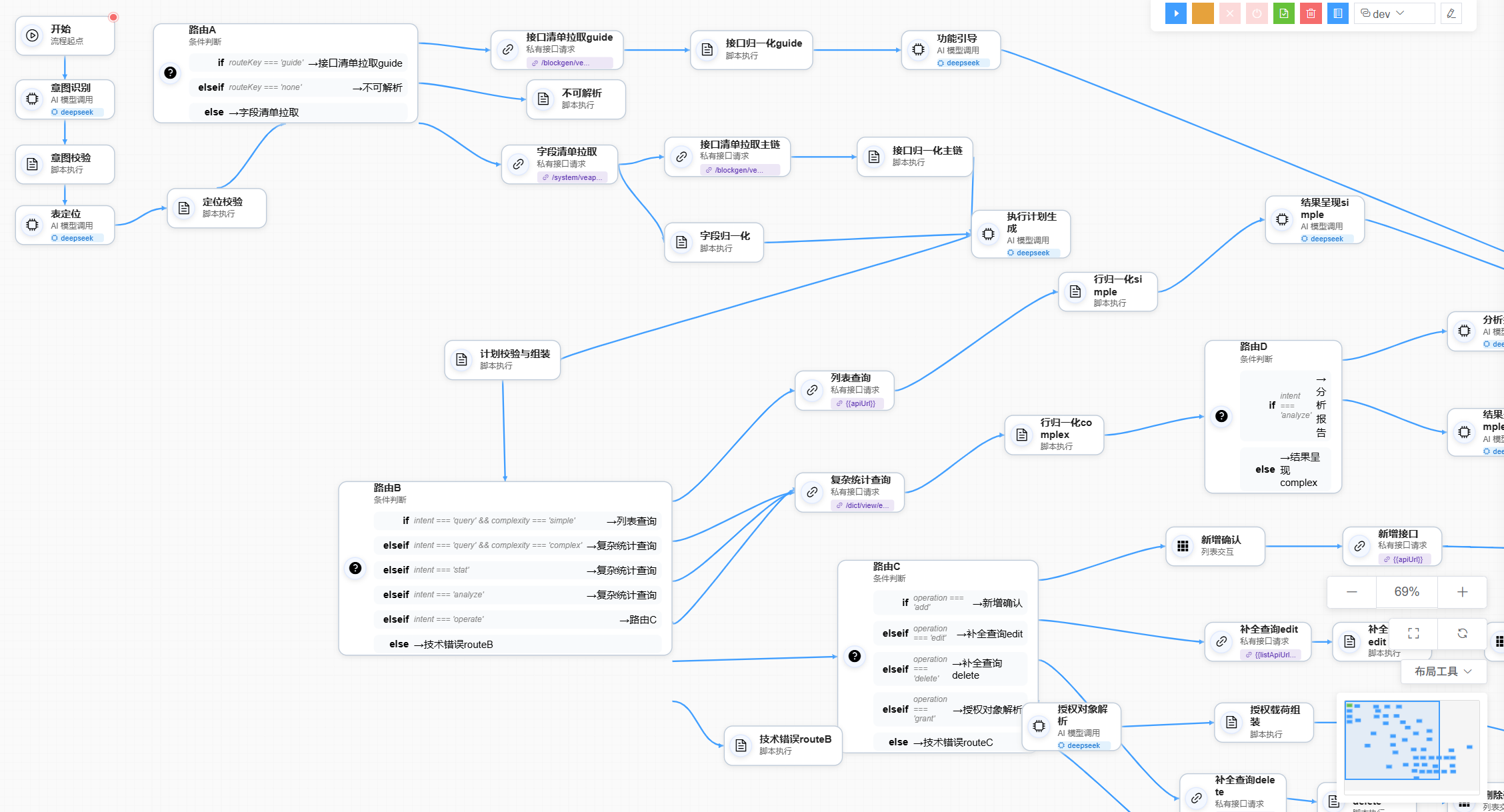

!画布全貌：节点按职责分列排布
打开流程定义页，节点按类别排在画布上，连线标着分支索引。点击任意节点，右侧面板展开它的配置------大模型节点是模型与提示词，脚本节点是语言与代码，接口节点是地址与请求体。
左侧的节点面板是本流程能用的类型集合（19 类，未注册的类型不会出现在这里）：
!节点面板：19 类节点
节点面板上有个细节我们花了心思：每个面板第一个标题右侧都有一个信息提示符，点开是三节内容------入参说明、出参说明、补充说明。这套说明不是随手写的，它有统一契约：文案集中在十个模块里，每个模块对应一个面板组件，改文案改的是模块而不是各处粘贴。比如脚本节点的说明里会单独列一节脚本 API。

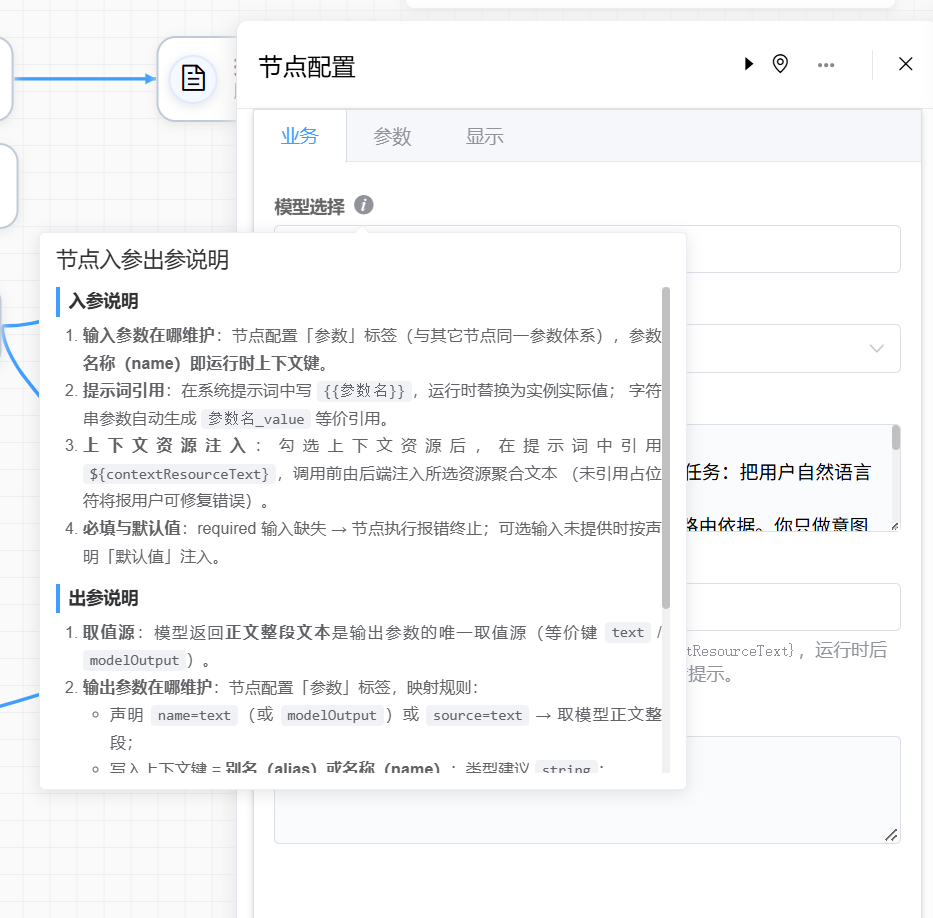

!节点入参 / 出参说明：面板首标题右侧的提示符
启动参数是另一个配置面。开始节点上声明的输入项，运行时以表单形式呈现；结构化的值（数组、对象）有统一的编辑器，必填与空值的判定也收敛到同一个实现里，避免出现「这里认为空字符串是没填，那里认为空数组是没填」这种分歧。

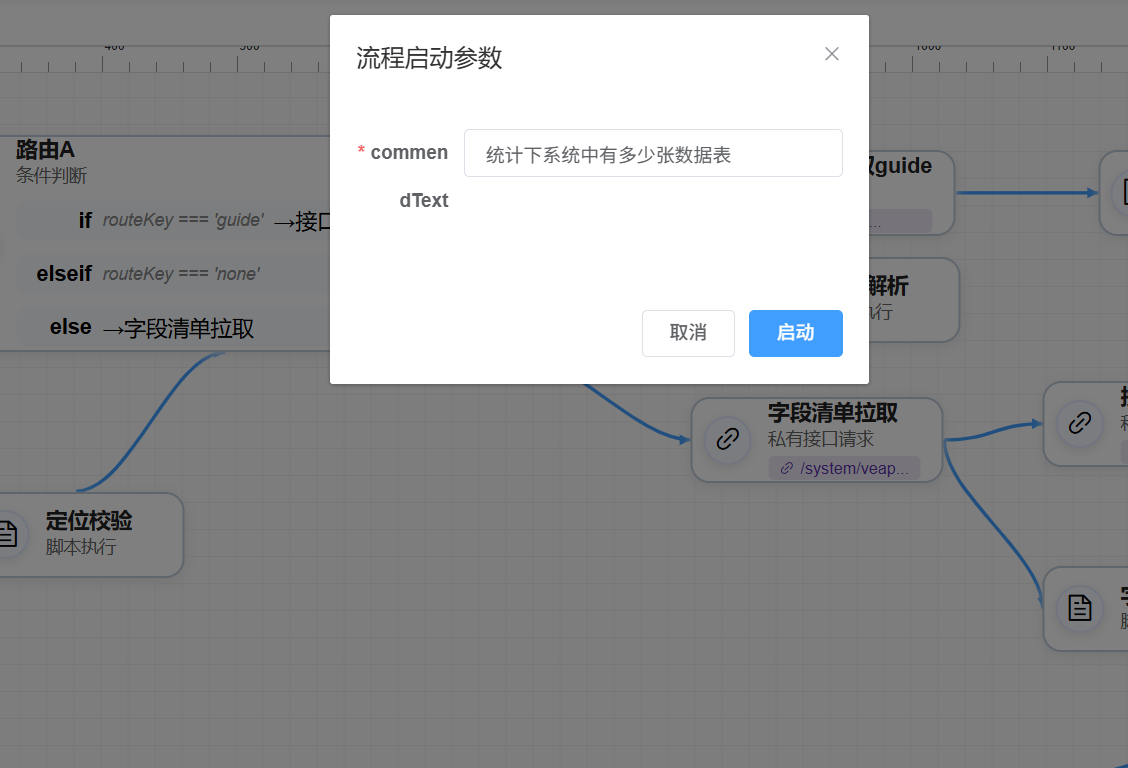

!启动参数录入：开始节点声明的输入项在运行时呈现为表单
流程本身的使用次数控制也在配置里：`allow_edit` 为 0 表示不允许编辑，此时 `max_usage` 必须大于 0；创建实例时如果已用次数达到上限，直接拒绝并给出可读提示，同时在使用次数上做事务递增。
写操作的四条子链在画布上是四段长得差不多的结构：补全查询、行归一化、确认弹窗、写载荷组装、写接口、结果消息。它们的共同点很关键------**确认弹窗之前不会有任何写操作**。
七、几条踩过的坑
前面零散提了几个，这里集中说四个，都是真实发生过的。
**并行段的固定键覆盖。** 字段清单和接口清单并行执行时，两个节点都把输出写进引擎的固定键 `data`，后完成的把先完成的覆盖了。表现是计划校验报「执行计划引用未知字段：status」------根因和字段毫无关系。修法是把两个节点的输出声明改成专属键 `fieldMetasData` 和 `apiMetasData`，脚本按专属键读，禁止读 `data`。
**模型输出的类型契约。** 有一版所有查询命令都在第一个节点就失败，报「意图识别输出非字符串文本」。原因是节点的输出声明里取值的键配错了，正文落成了空串。这类问题排查起来很绕，因为提示词、模型、脚本看起来都没问题。我们把结论写进契约：大模型节点的正文输出要保持字符串契约，取值键固定。
**请求体的两个键。** 接口节点最早只有「说明快照」和「请求体」两个配置，结果两件事同时出问题：一是请求体发出去是表单编码，打到要求 JSON 的接口上报 415；二是接口声明的查询参数从未真正发送，导致必填参数校验失败。后来补了两个稳定配置键：一个控制请求体类型，一个承载查询参数。
**分支索引漂移。** 分支与连线是按索引对齐的，画布上拖动连线时如果索引对不上，命令会走到错误的分支上。这类错误不会报错，只会「结果不对」，排查成本很高，所以它成了画布校验的必查项。
四个坑看着杂，共同的教训只有一句：**编排层的错误往往不报在出错的地方**。这也是为什么我们把并行段输出键、节点输出类型、请求体类型都写进了契约，而不是留在某个人的经验里。
八、动手看一遍
在仓库里可以这样对照着看：
-
画布定义：流程保存后落在 `ai_agent_process.definition_json` 字段里，49 个节点与 58 条连线都在里面，导入后可在画布上直接打开；
-
节点与状态集合：`veap-ui/src/components/AiAgentEngine/nodeRegistry.js` 是 19 类节点的注册点，`runtimeStatus.js` 是运行与节点状态的唯一来源；
-
调度与写回：`veap-ui/src/components/AiAgentEngine/scheduler.js` 负责每轮派发，`nodeExecutor.js` 负责单节点执行与终态写回；
-
编排器与画布交互：`veap-ui/src/views/ai/agentDesign/`；
-
数据落库：`veap-cloud/DB/veap.sql` 里 `ai_agent_` 开头的表族（流程、实例、节点实例、会话变量、审计日志、测试案例）。
运行界面在 `veap-ui`。
想看效果，最快的路径是在画布上把这张图导入，用「运行」跑一条 `查询状态为启用的用户`，然后在运行时间线上看节点一个个亮起来。中间产物（意图 JSON、定位结果、执行计划、查询结果）都能在参数面板里展开看------这是我们把它们做成可观测的原因，出了偏差能立刻定位到是哪一段。
下一层要解决的是另一个问题：模型知道该查哪张表之后，怎么知道某个字段能不能这么用。这块内容我单独写一篇，因为它的坑比想象中多。
