TPS54160 设计全流程 | BUCK蒙特卡洛分析-Part 2

上一篇文章完成了TPS54160 Buck变换器的标称参数计算与器件选型,基于理想典型值完成了电路核心参数设计,可满足样板调试的基础设计需求。但硬件设计不能仅依赖理想工况,实际量产中,阻容器件制造容差、芯片内部阈值参数离散性,都会导致电路关键电压参数产生漂移。

在电源量产场景中,仅靠标称计算、最坏情况分析存在明显短板,无法量化参数误差的叠加影响与失效概率,极易出现样板调试正常、批量产品出现启动电压偏移、停止电压不一致、输出电压超差等问题,导致产品稳定性差、良品率不可控。

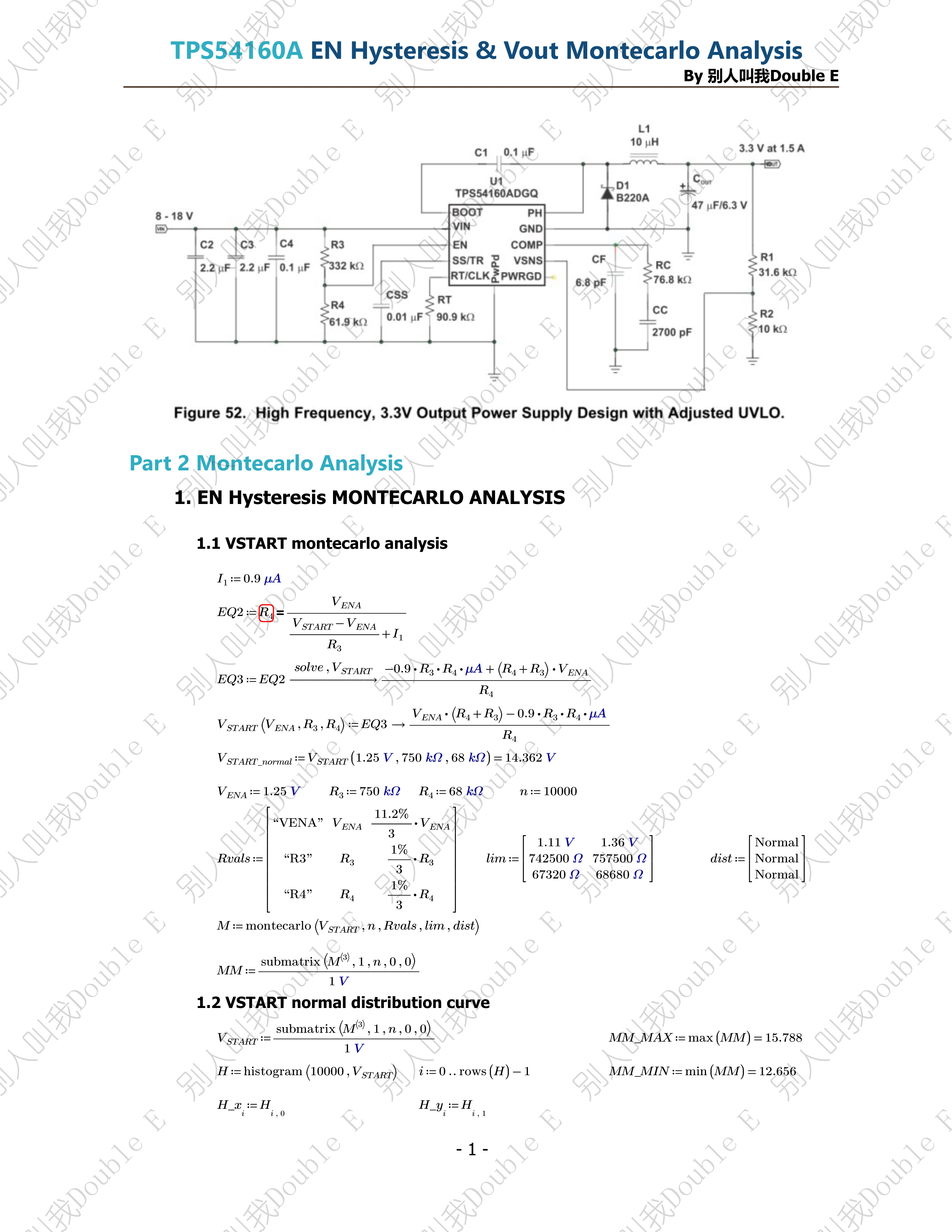

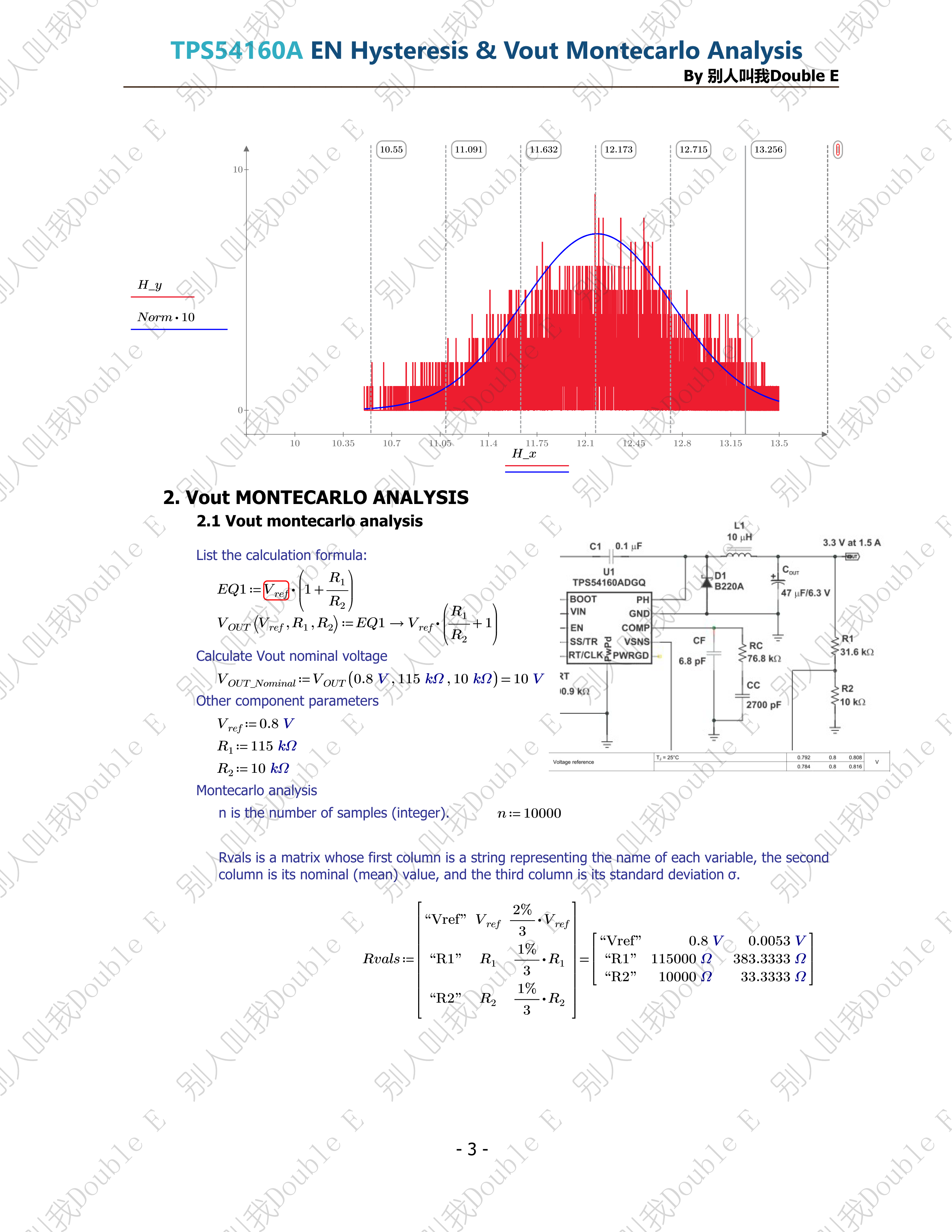

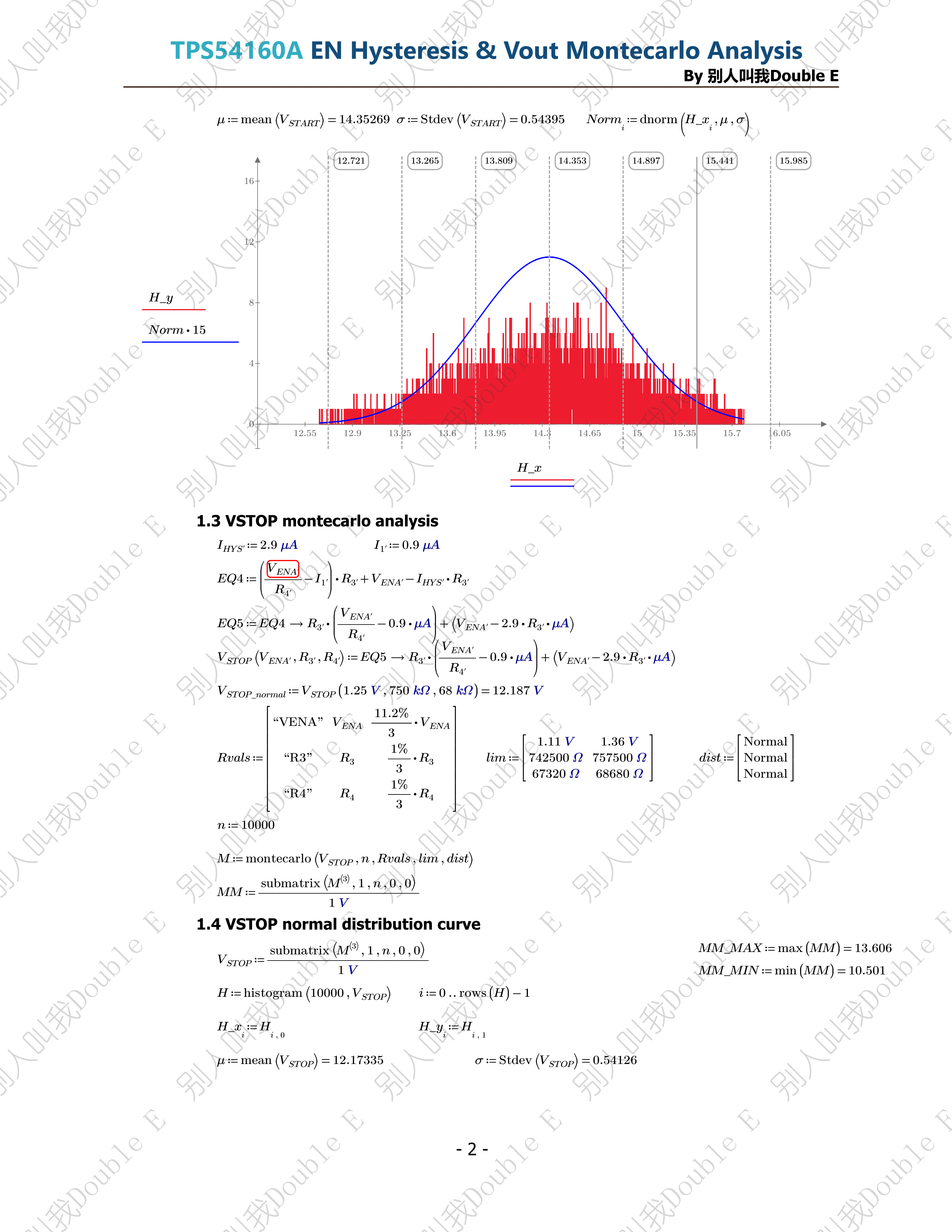

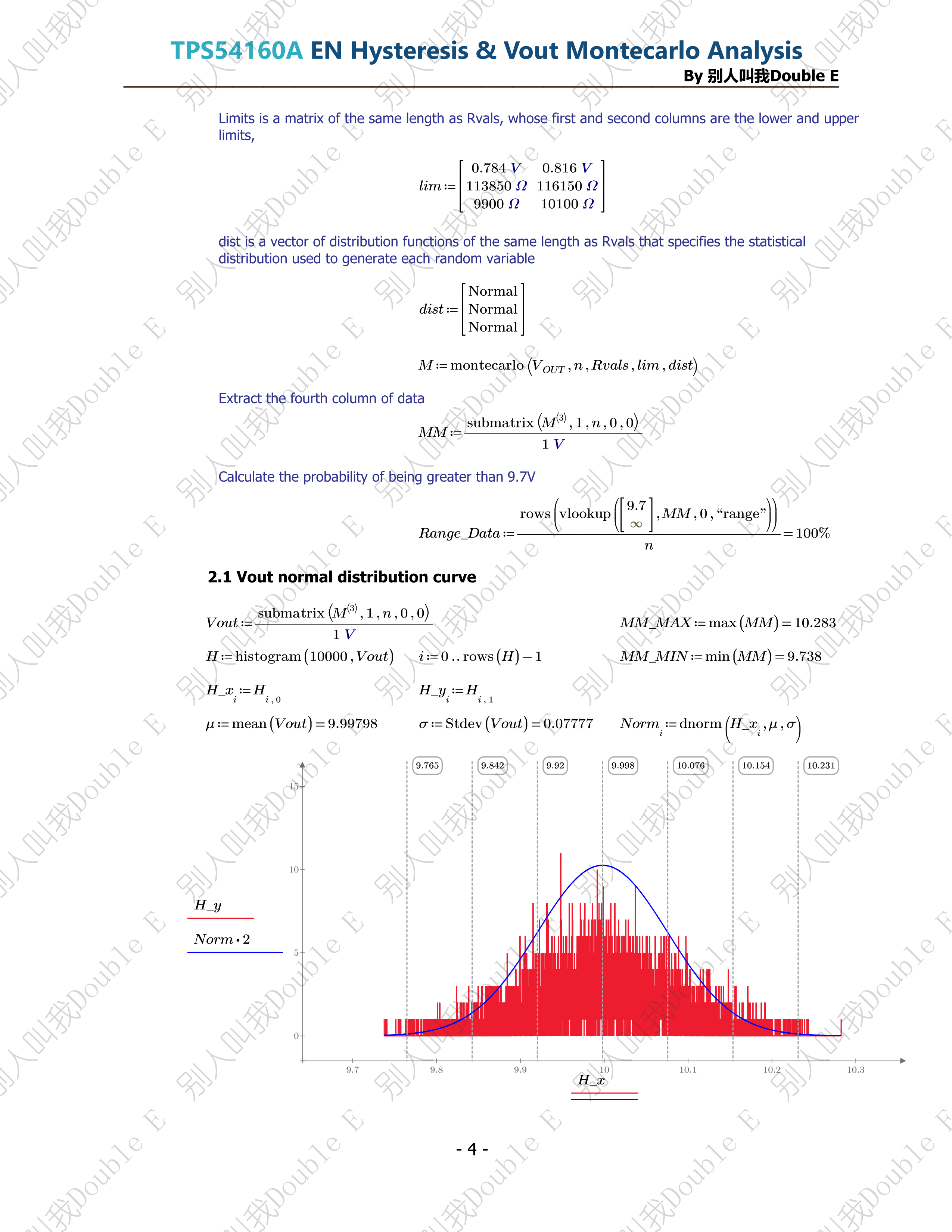

为解决以上量产痛点,本文基于前文定型电路,引入蒙特卡洛随机仿真分析,针对启动电压、停止电压、输出电压 三大核心参数开展批量容差仿真。通过统计电压参数的分布规律与波动范围,量化器件容差对电路性能的影响,定位关键敏感器件,验证现有选型的量产适配性,同时给出精度选型优化方案,实现从理想理论设计到高可靠性量产设计的优化升级。


更新不易,请多多关注!

记得 点赞❤️ + 收藏⭐️+ 关注,带你解锁更多硬件仿真黑科技!
