1.增加显示窗口

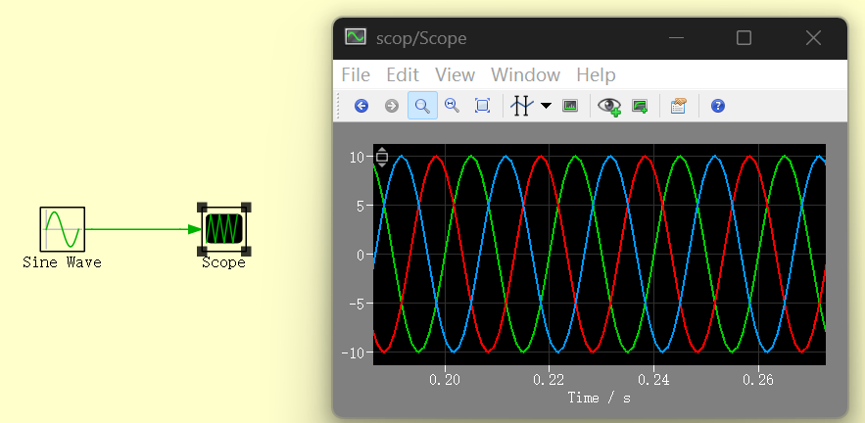

直接添加示波器的话示波器里面只显示一个窗口，这时候波形都会叠加在一个显示窗口里

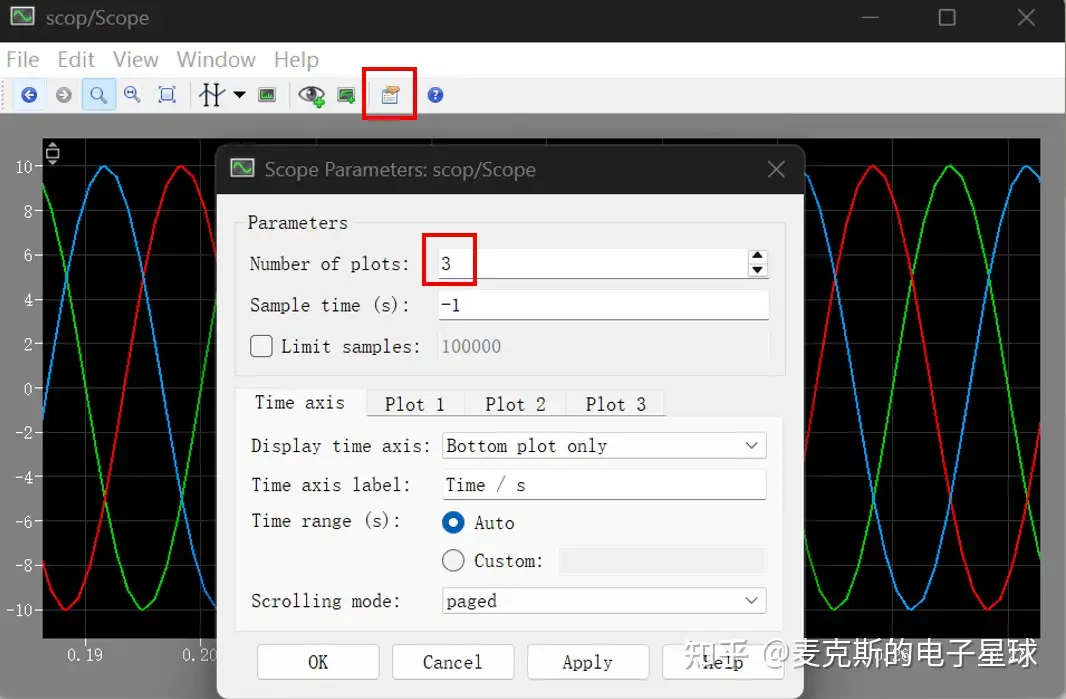

如果需要将波形放在多个窗口显示，单击Scope Parameters，将数量调整成需要显示的数量，示波器即可调整成多个窗口的示波器
这样就可以将3个波形分离开

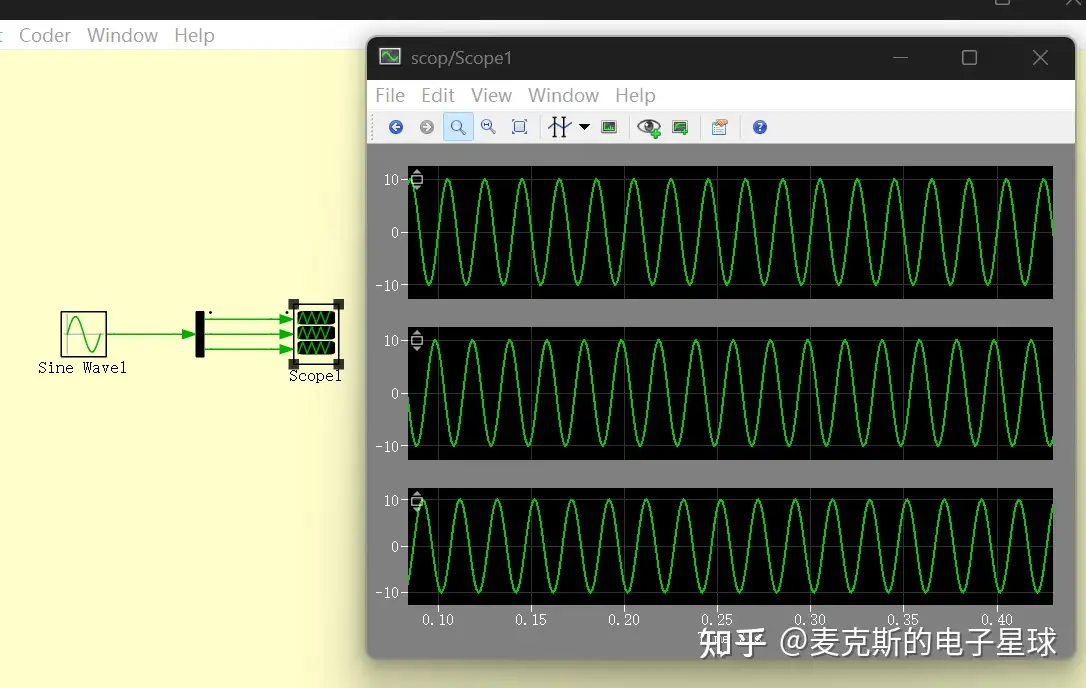

注意如果要将波形分开，前面还要增加一个Signal Demultiplexer，将3个信号分离

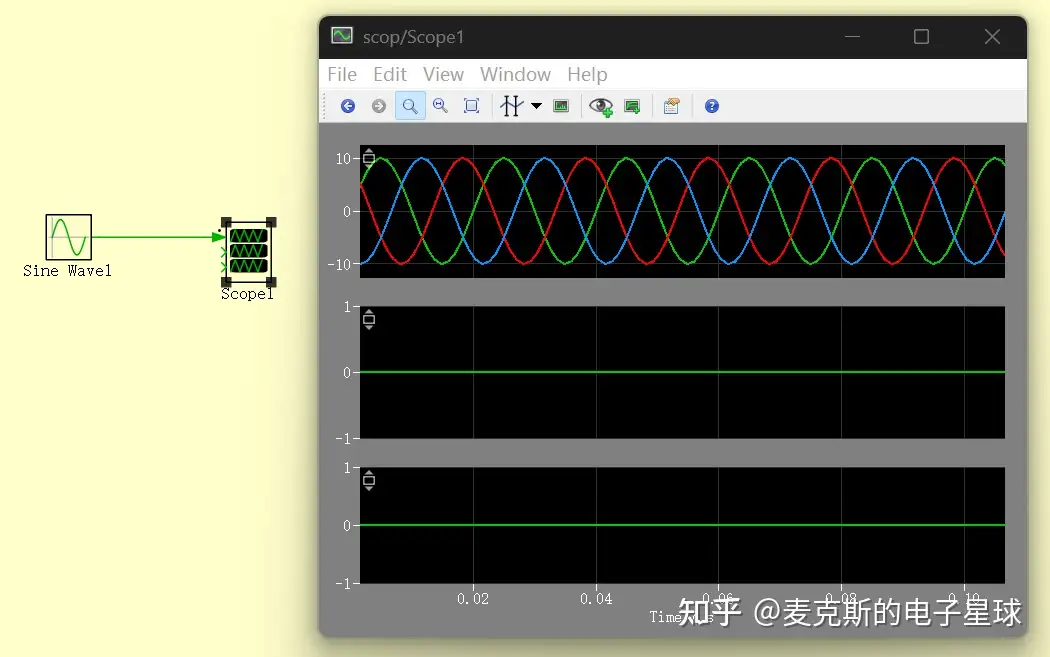

如果不进行分离的话，3个信号还是会叠加在一个窗口上面，另外两个窗口为空
2.数据测量
Plecs示波器里面可以调用相关数据测量工具
2.1迹线

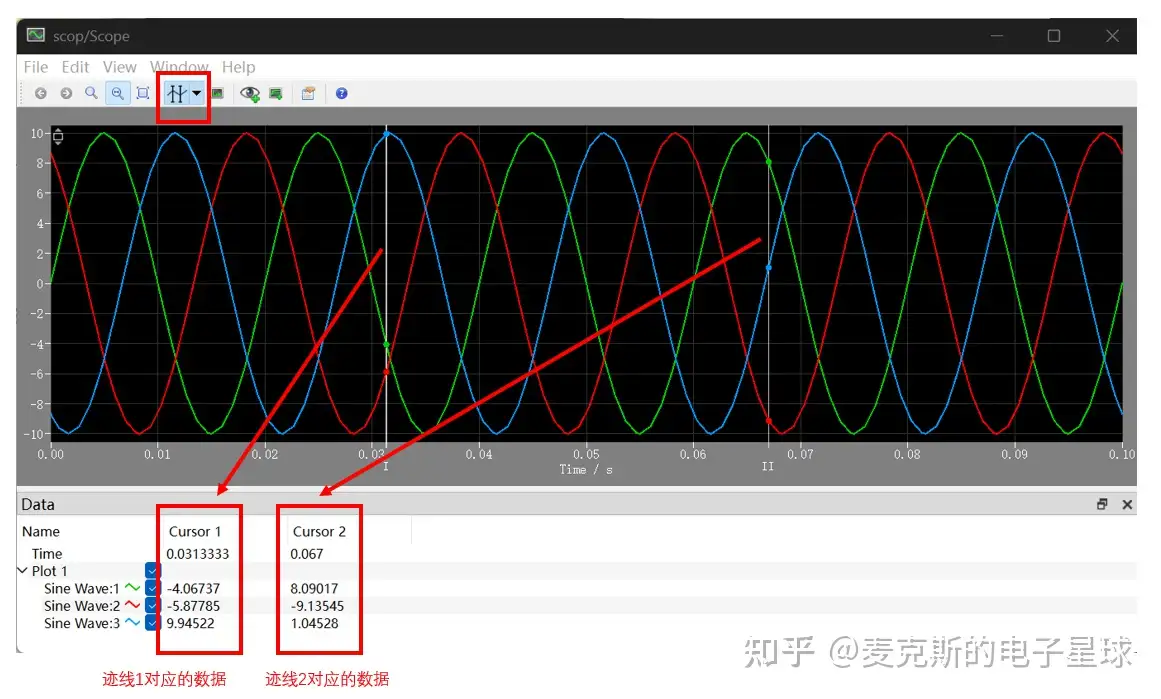

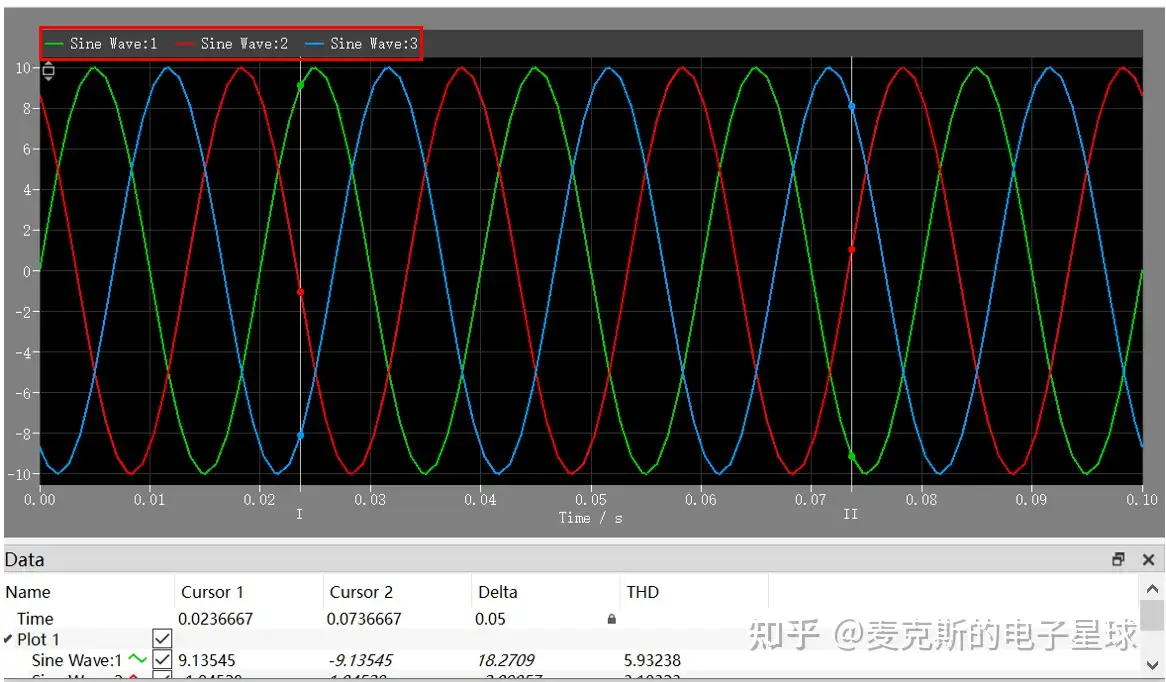

单击Cursors，会显示出两条迹线，迹线与波形交汇的点即为测量数据，会显示在窗口下方
2.2数据测量功能

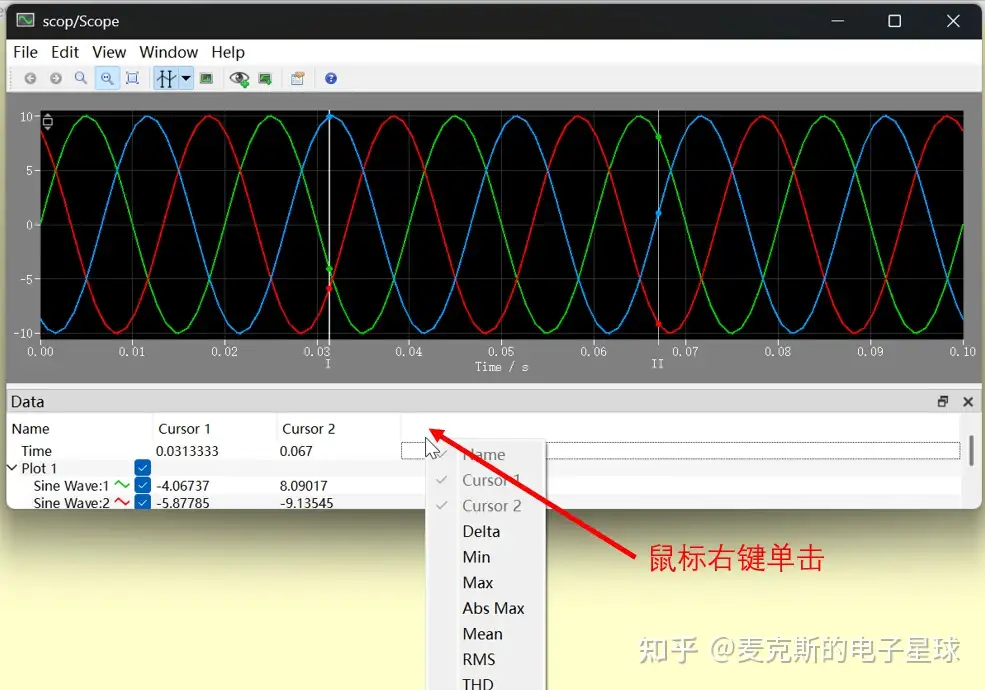

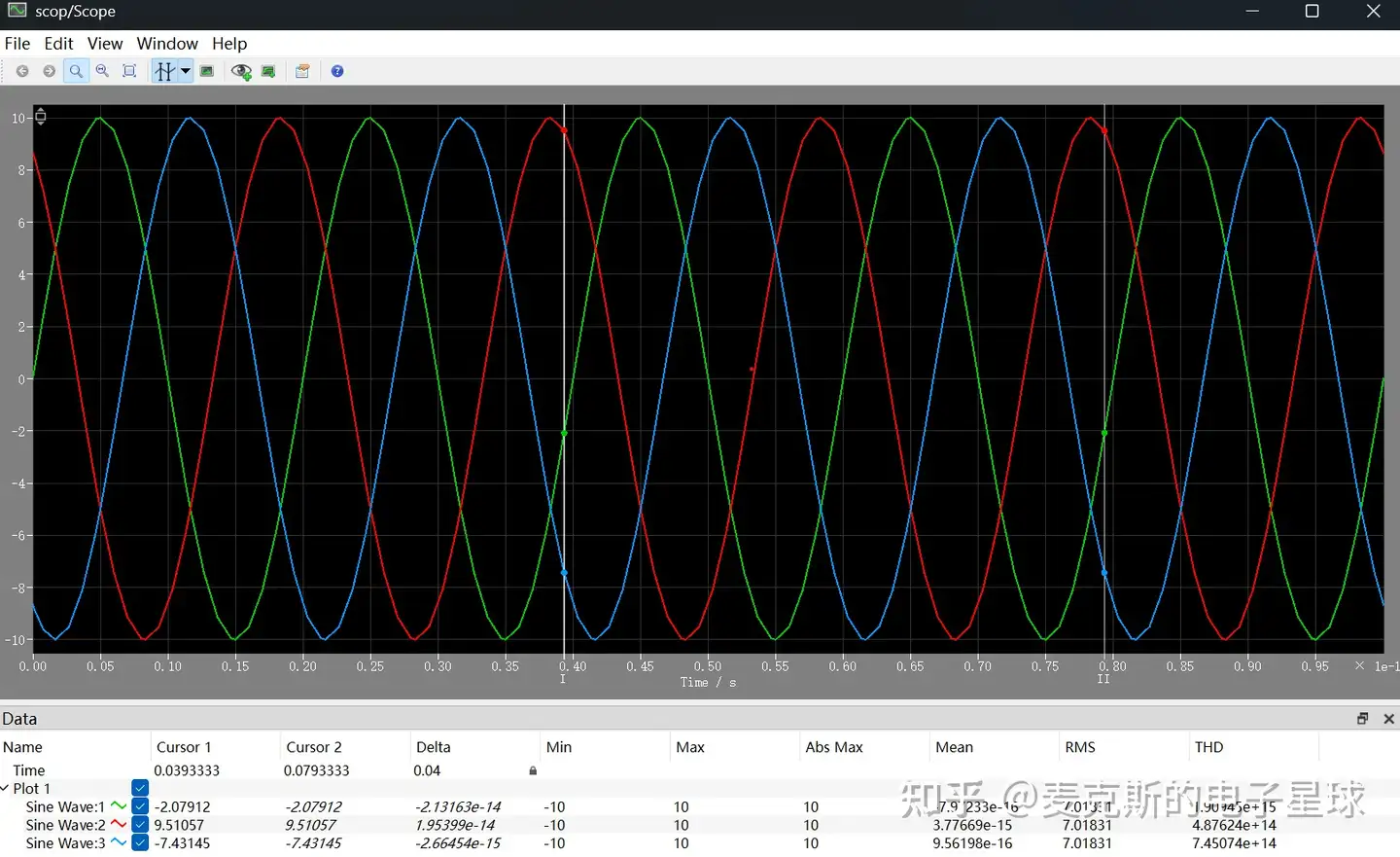

右键单击Data栏中的空白处，即会出现相关的数据统计

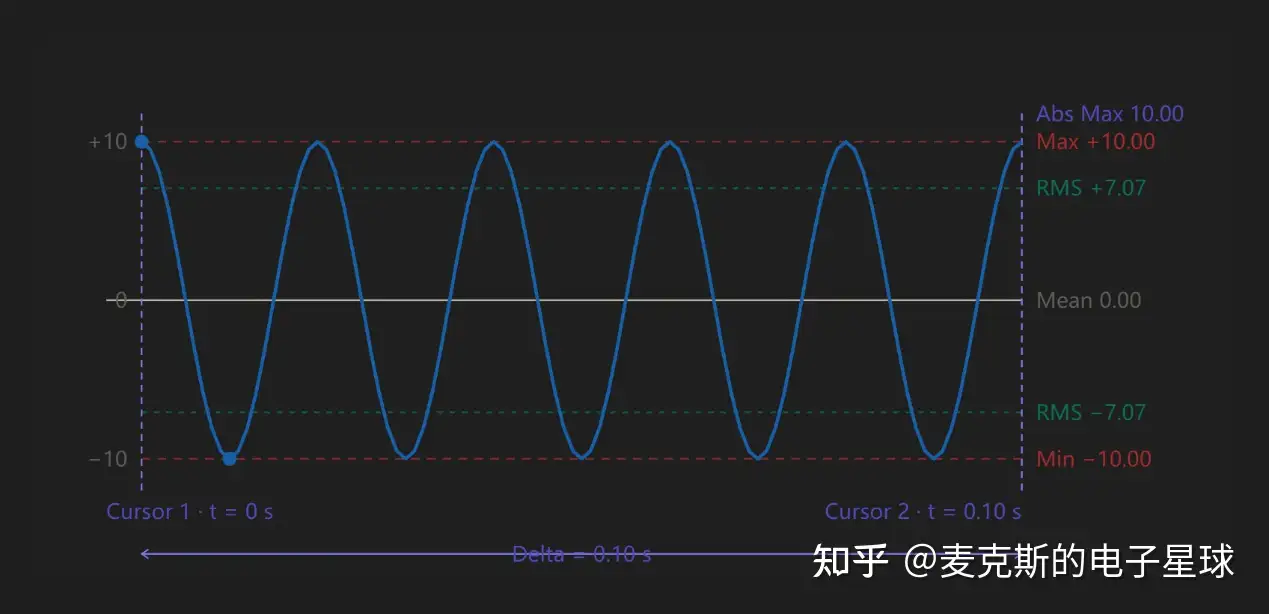

例子中的曲线为10cos(314t)
Delta ：Cursor2与Cursor1横坐标的差值
Min ：曲线最小值
Max ：曲线最大值
Abs Max ：最大绝对值，即在分析窗口内离零点最远的那个瞬时值的幅值------不管它出现在正半周还是负半周
Mean ：曲线的平均值，因为运行时间是0.1s，正好是5个周期，因此平均值为0
RMS： 曲线的有效值 10/1.414=7.07
**THD：**谐波有效值 / 基波有效值
3.数据保存
3.1保存图片

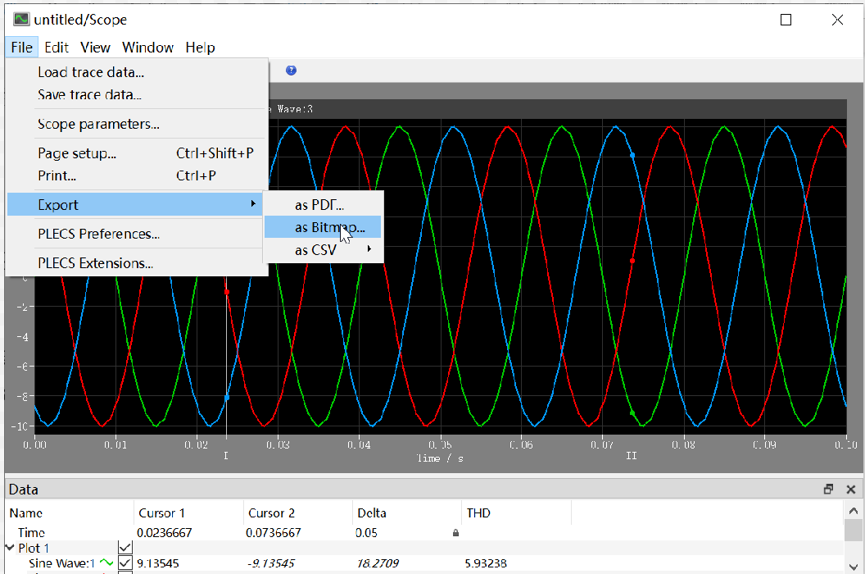

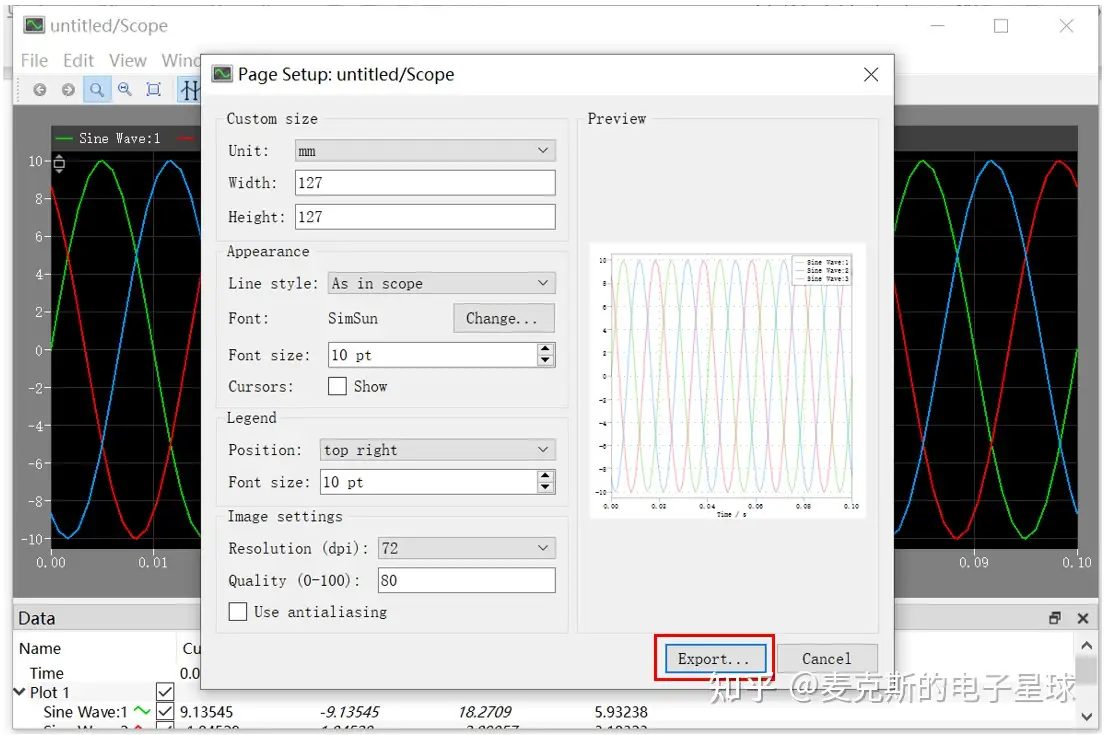

File---Expert---as Bitmap；单击弹出菜单的expert键即可导出图片
3.2波形轨迹的保存和导入
波形轨迹文件，即.trace文件只能通过plecs的示波器来导入读出

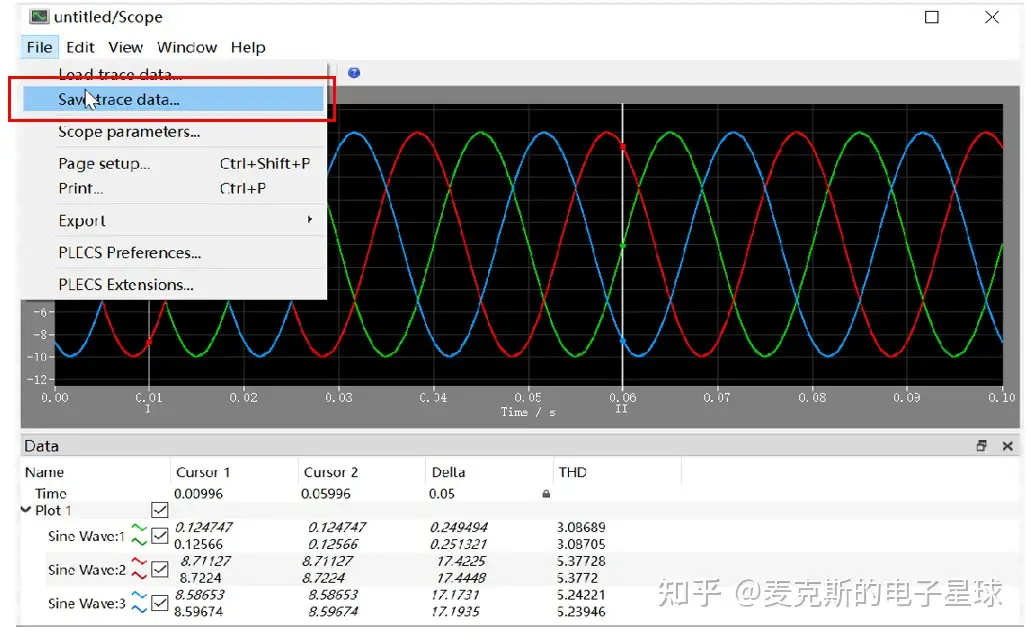

File---Save Trace data
导出的文件为.trace文件，如果想将这个波形导入到新的示波器，则可以点击

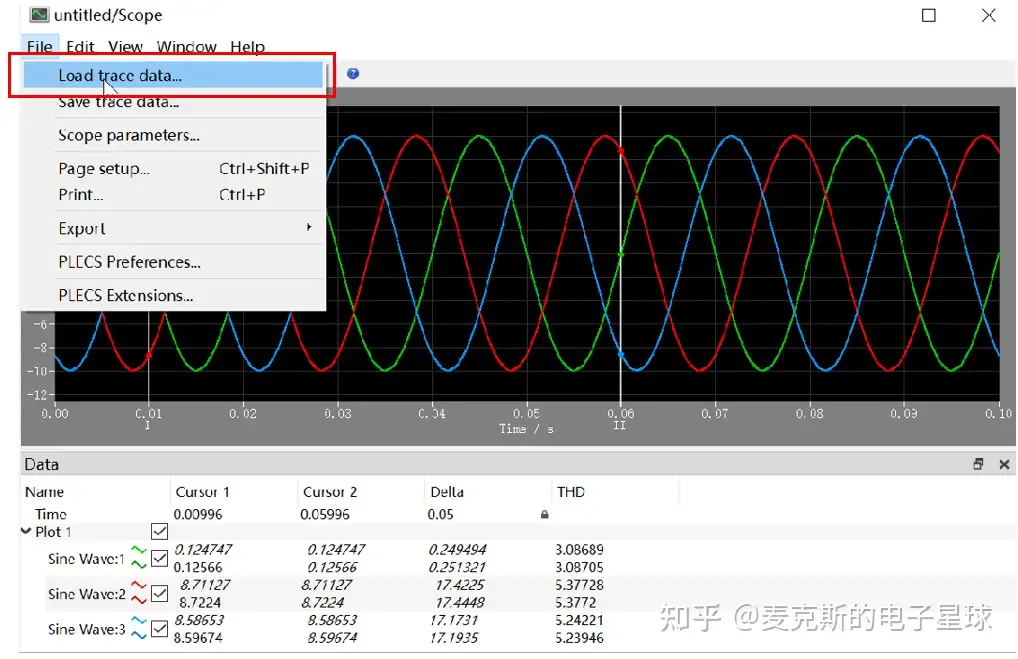

File---Load Trace data
3.3保存波形数据

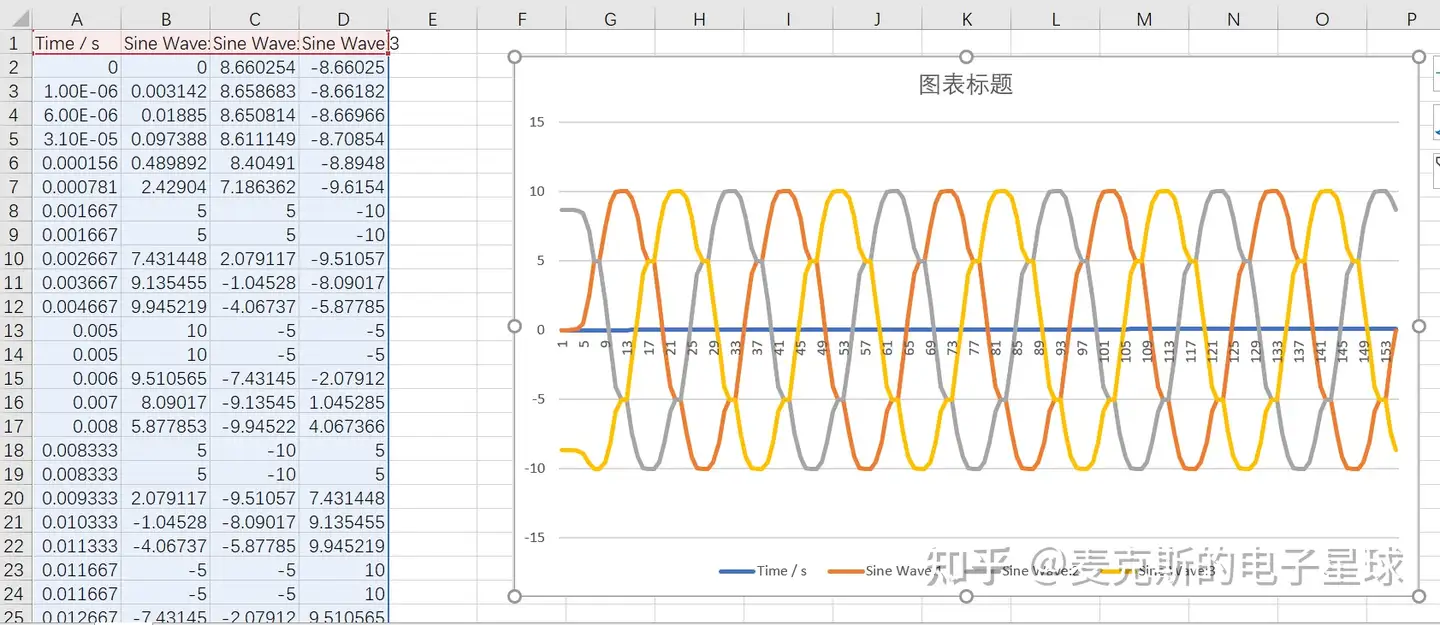

将波形数据保存为excel文件，方便数据分析，也可以将这个数据导入到其他仿真软件中进行使用

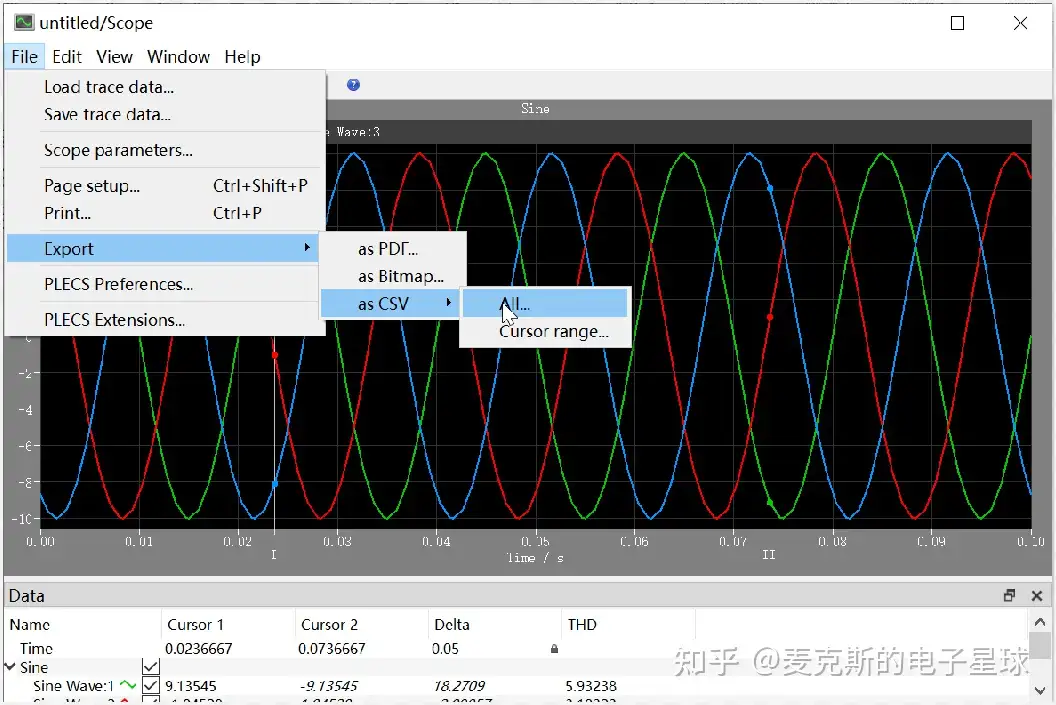

File---Export---as CSV---All
3.4保存不同电路参数下的trace

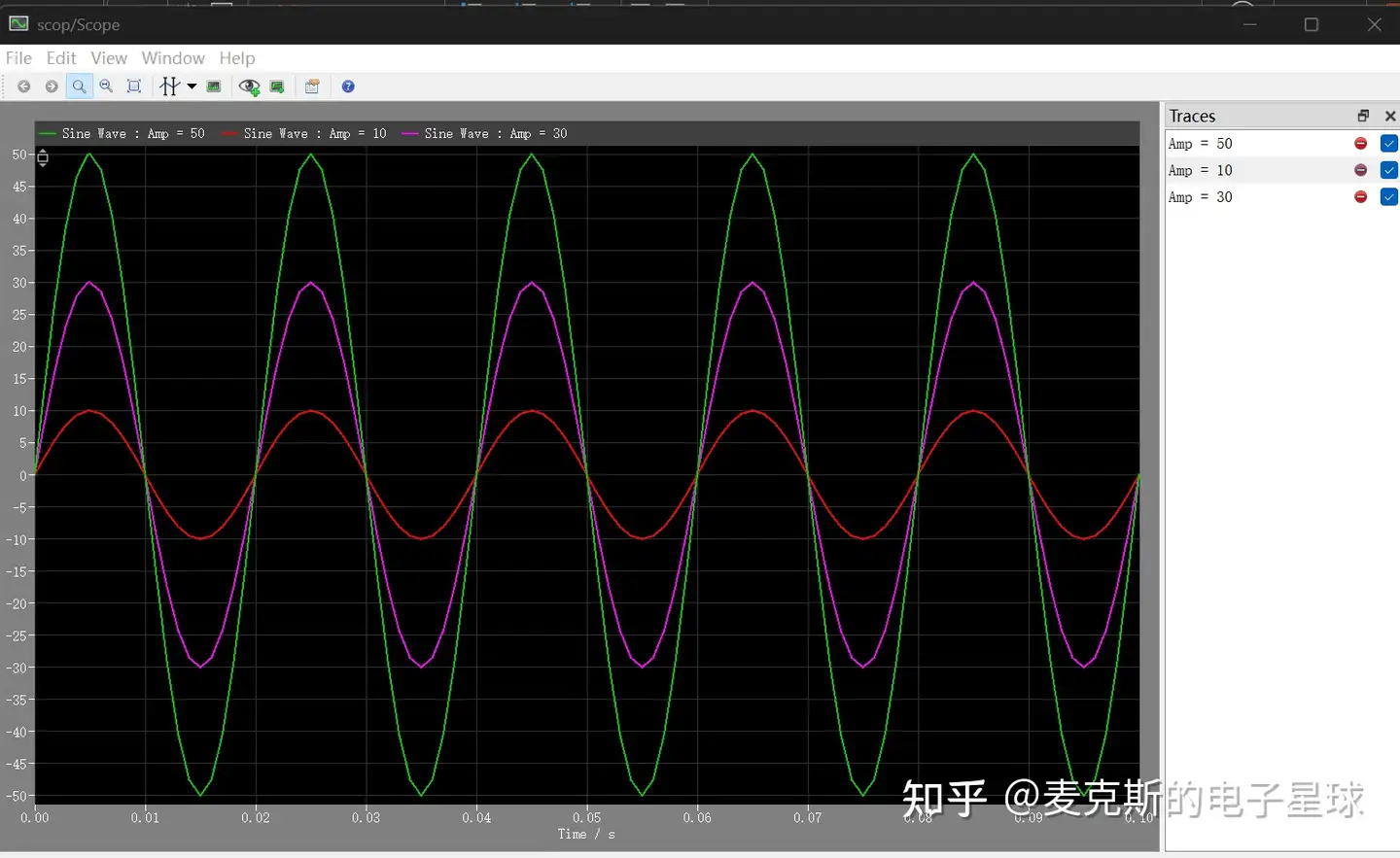

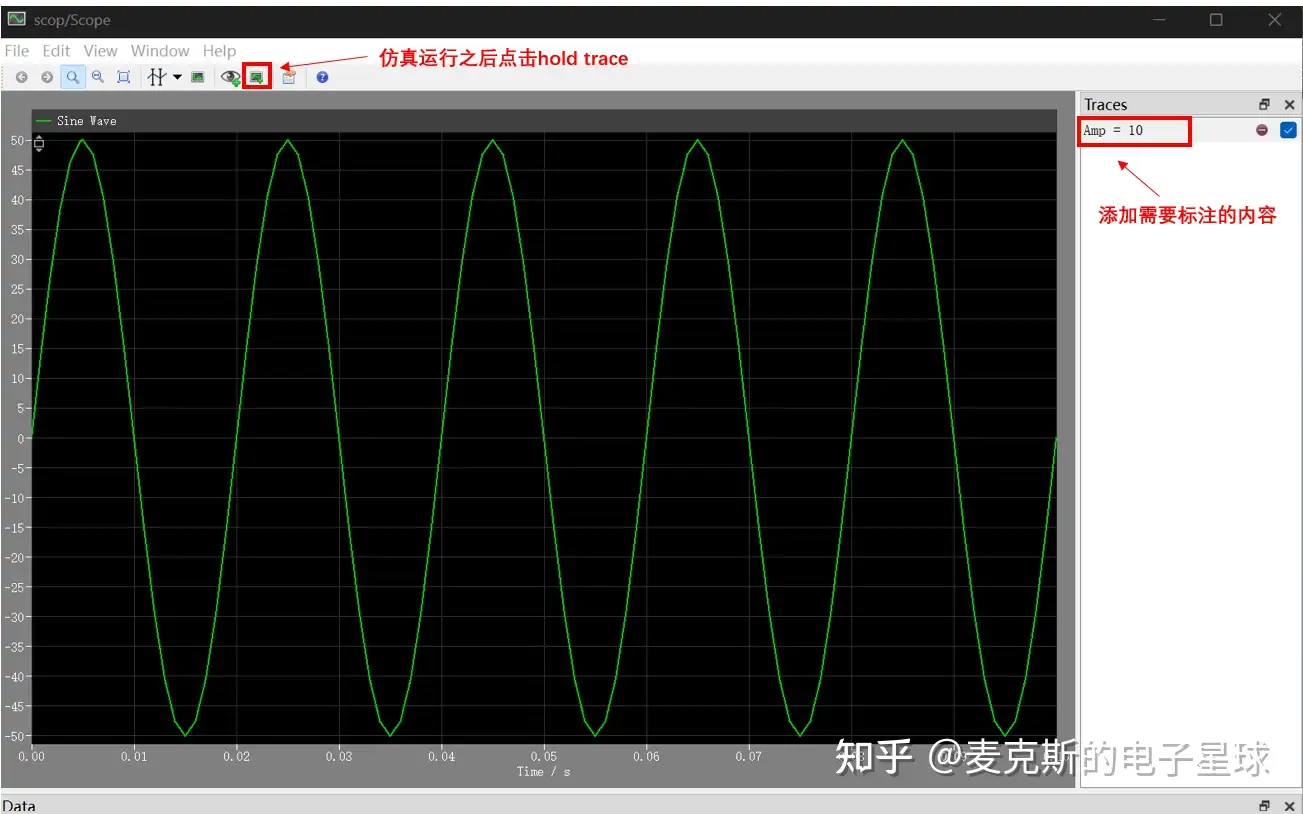

有时候我们希望通过调整电路参数来观察电路的响应，通过对比不同的响应来调整电路的参数，这个时候就可以使用hold trace功能

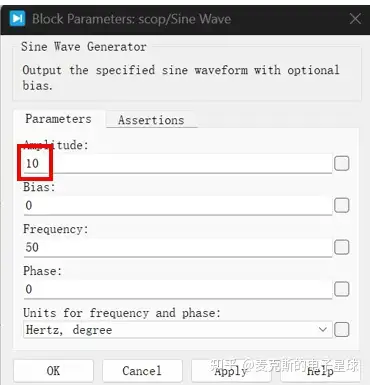

首先将正弦电压源的幅值调整为10，运行仿真

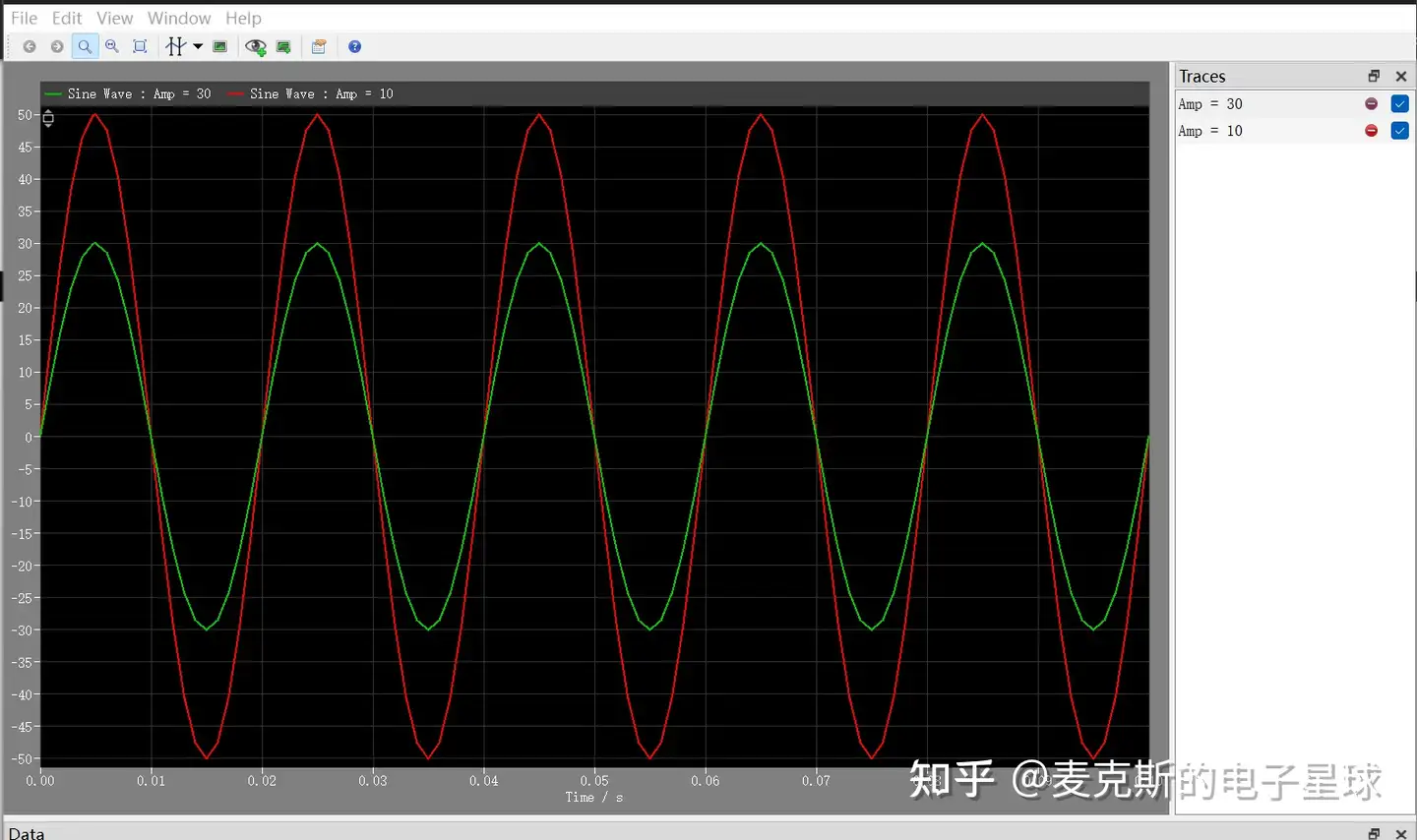

再将正弦电压源的幅值调整为30，运行仿真；这时候可以发现有一条新的曲线叠加到了原有的曲线上，这样我们就可以观察两条曲线的区别
同样，还可以将源的幅值调整成50

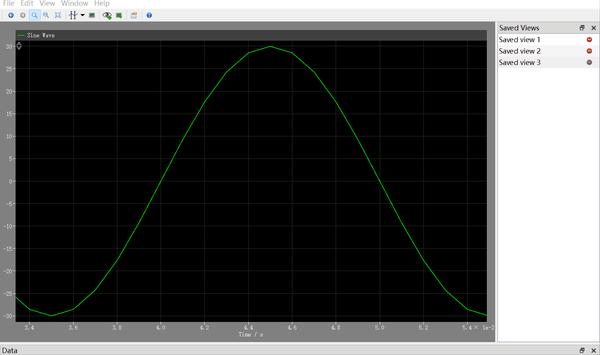

3.5保存视图

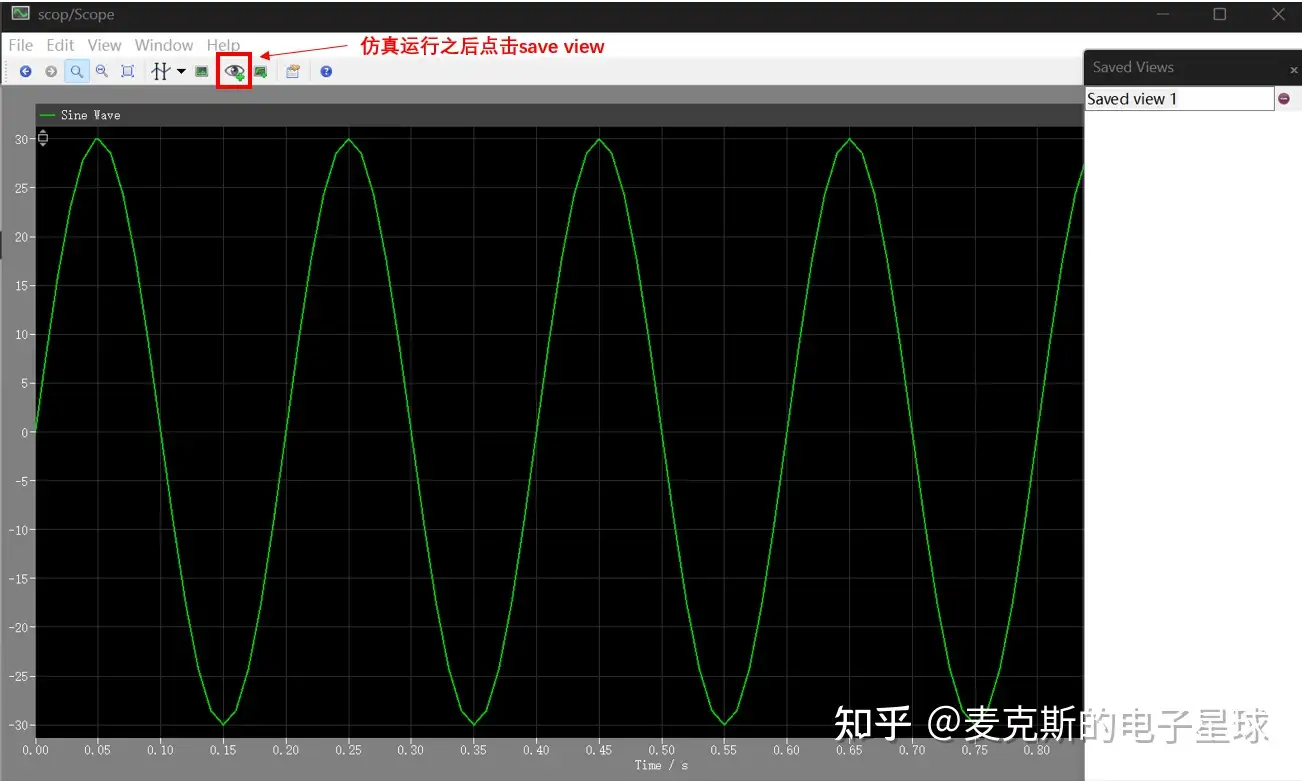

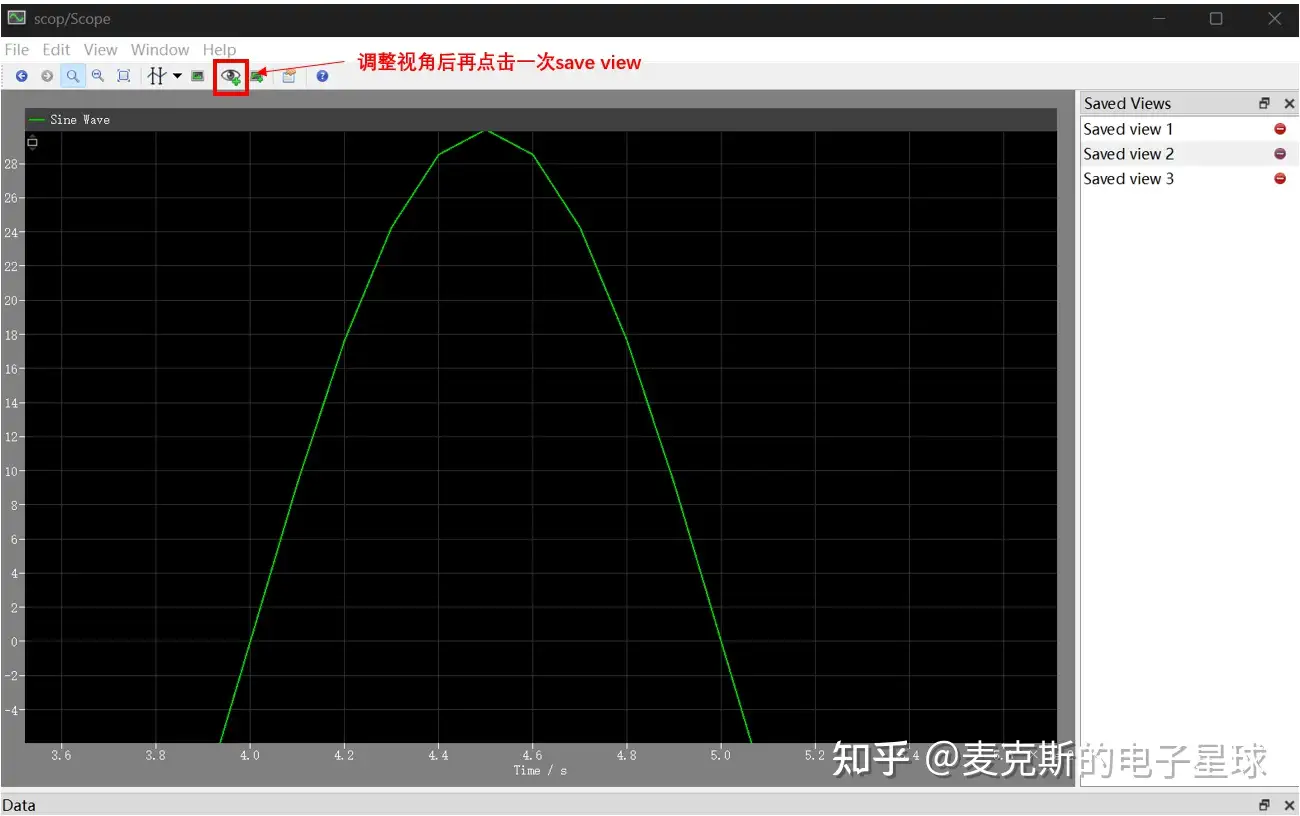

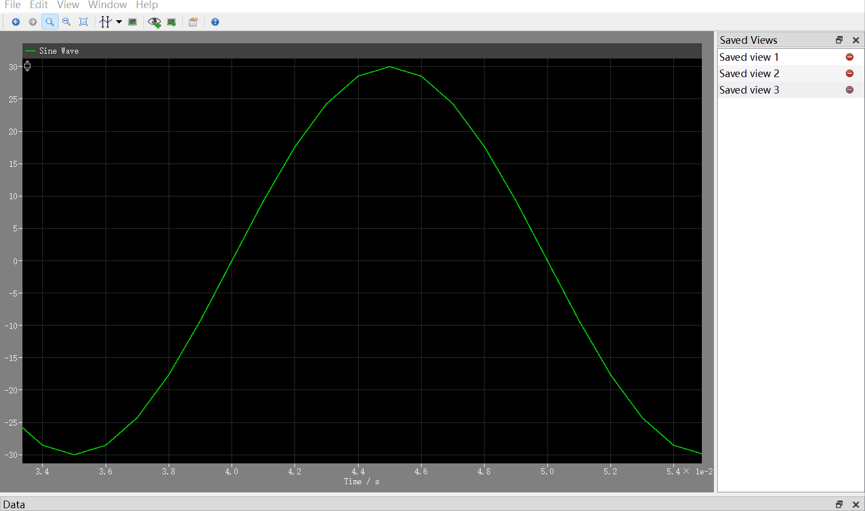

有时候我们希望将一条曲线的多个局部放大图进行固定，方便观察，这时候就使用到了Save view功能
4.图片文字内容编辑
4.1添加波形注释

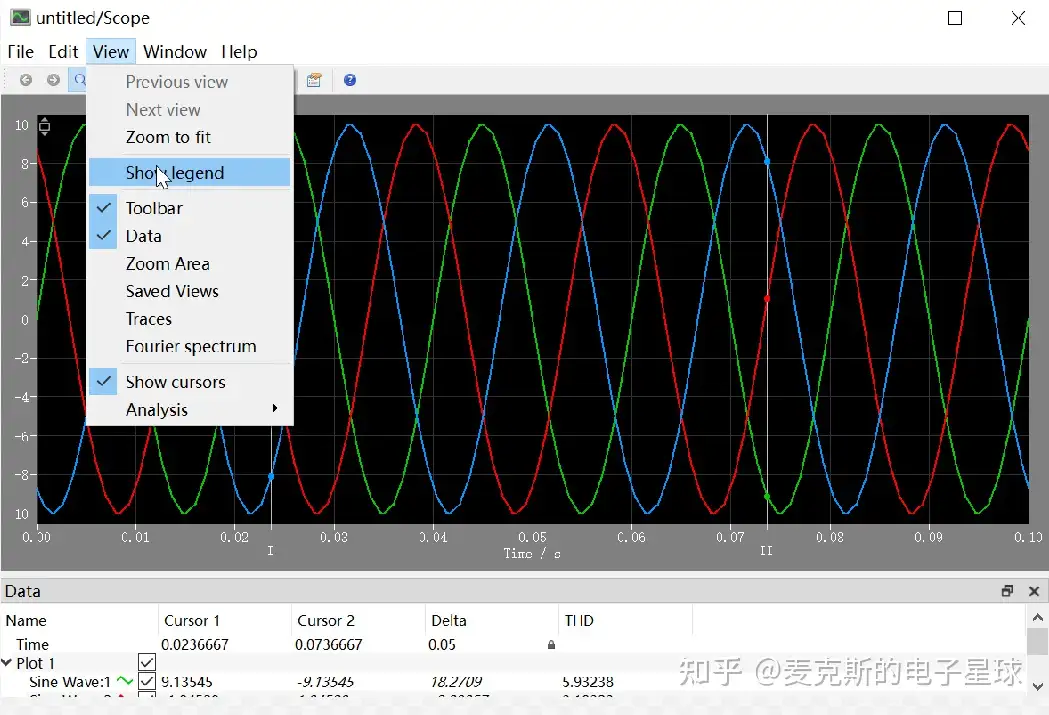

View---Show legend

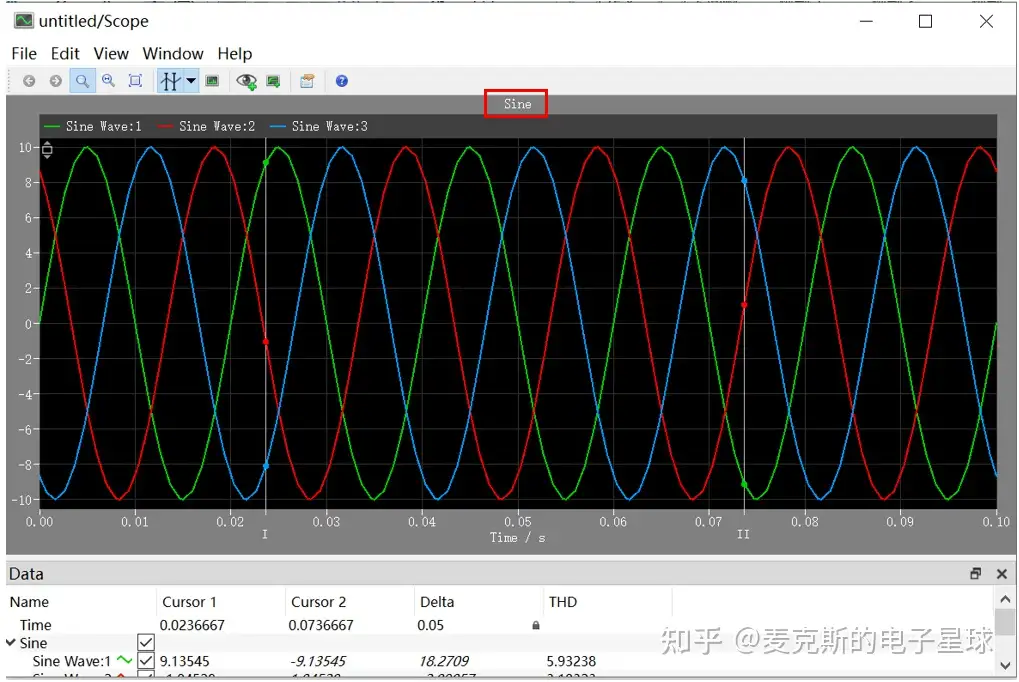

4.2添加标题

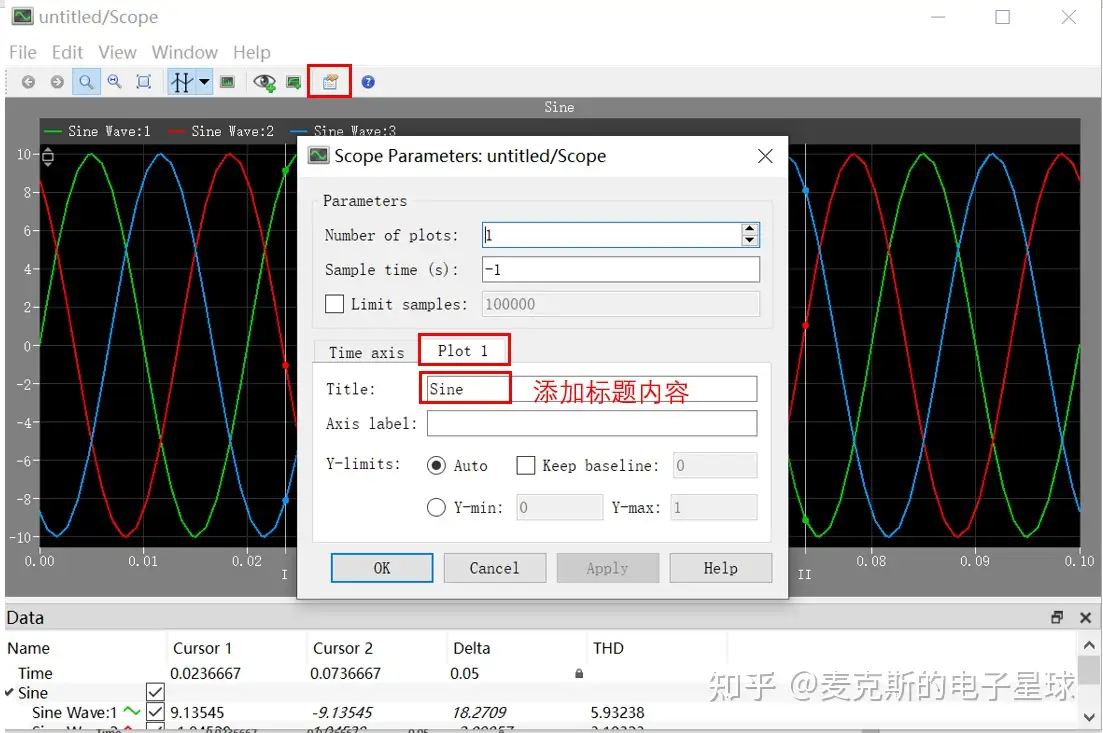

单击Scope Parameters图标，单击Plot1，在title里添加题目内容
5.傅里叶分析
通过傅里叶分析可以明确各阶次谐波的幅值和含量

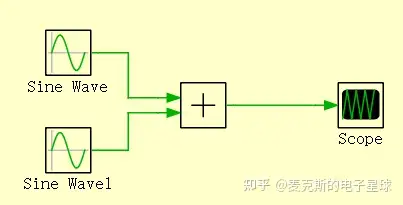

这里以马鞍波为例，假设基波幅值为30，频率为50Hz；三次谐波幅值为5，频率为150Hz，将两种波形叠加起来就会形成马鞍波

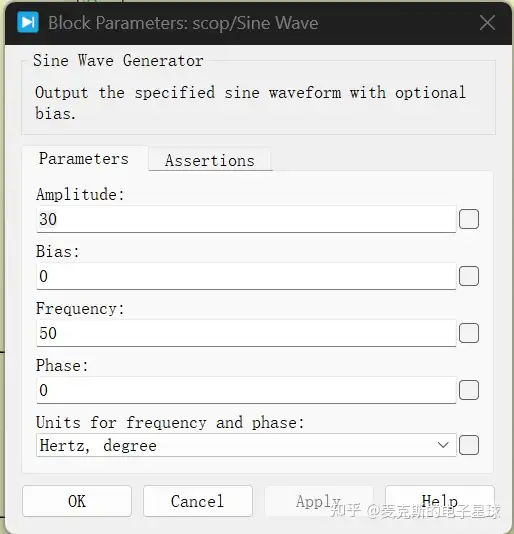

Sine Wave设置

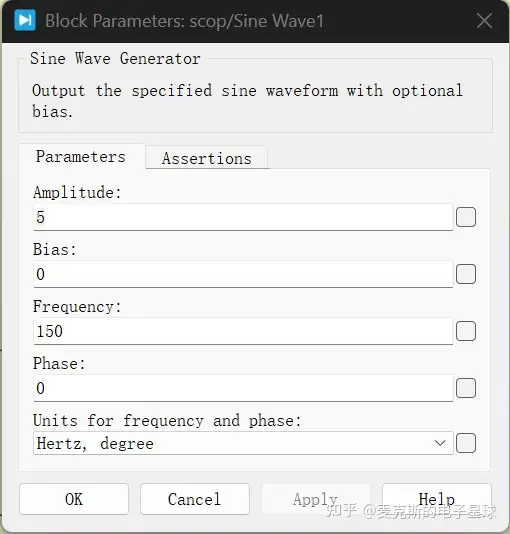

Sine Wave1设置

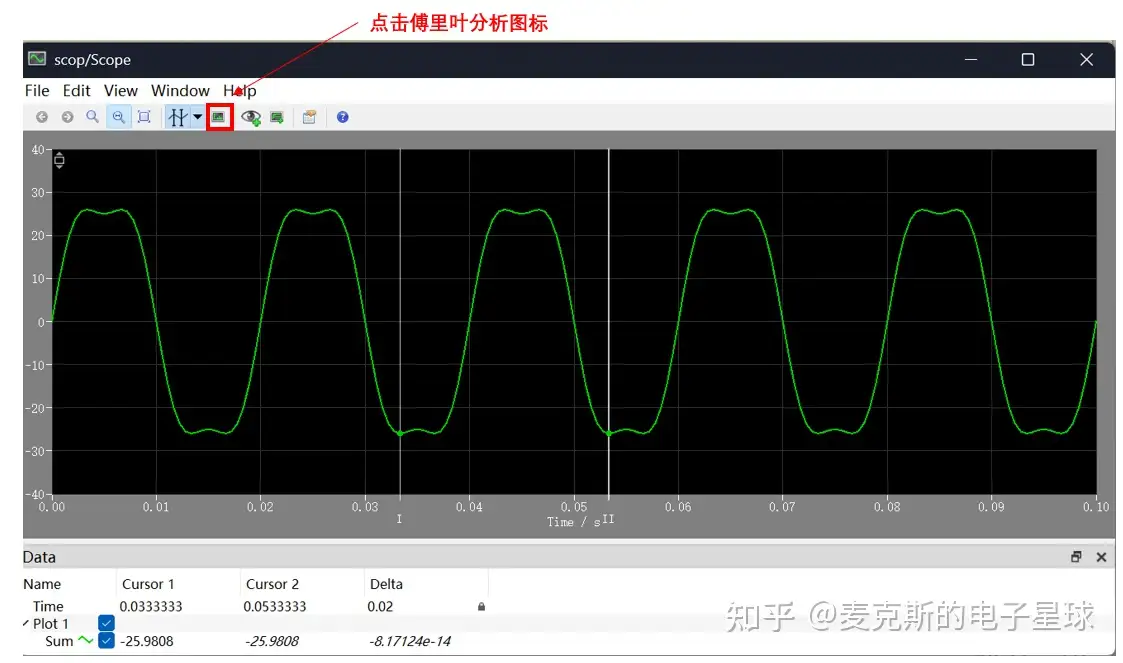

合成的波形为马鞍波

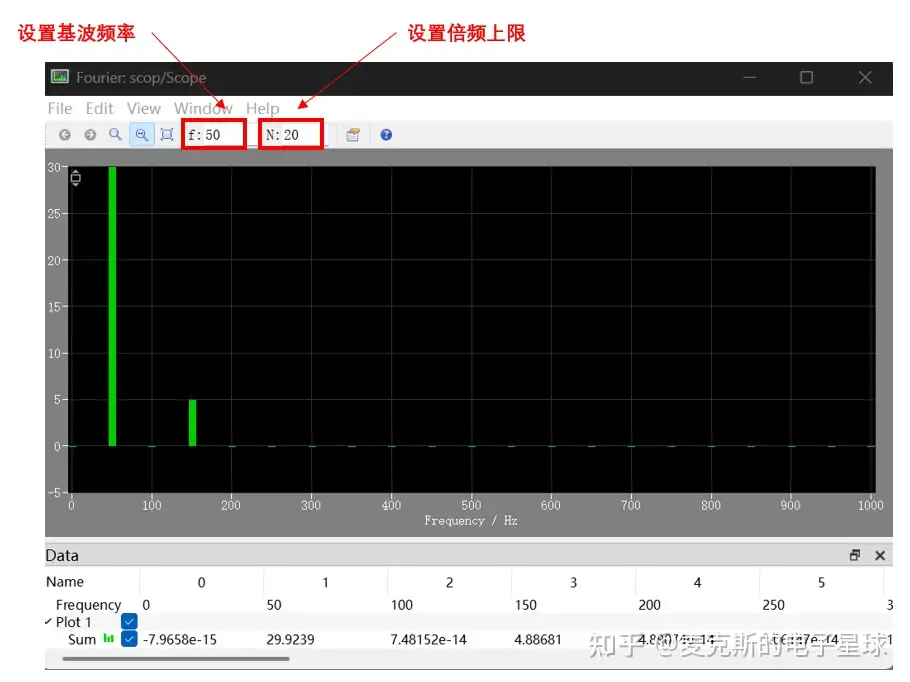

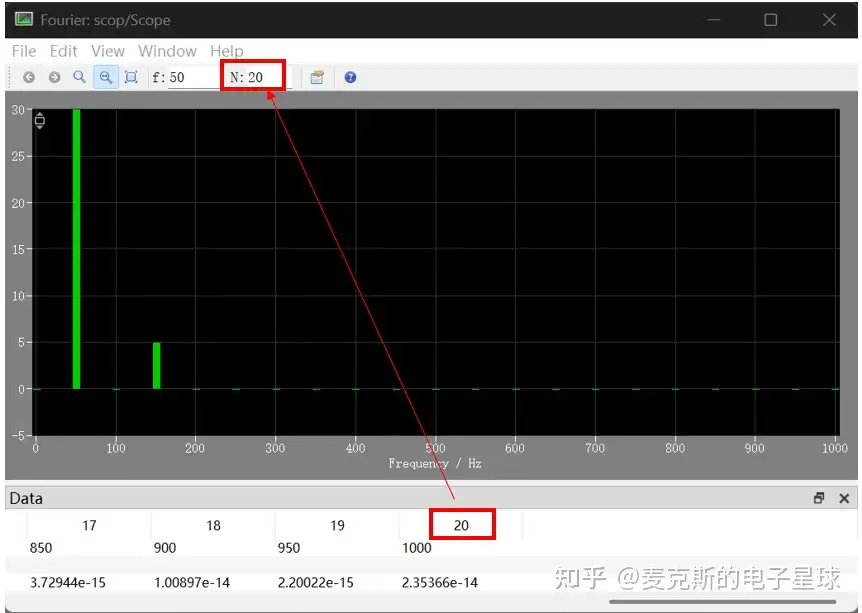

设置基波频率f，和谐波倍频上限N，倍频上限是我们要分析的最大频率，
最大分析频率=f*N
从这个傅里叶分析图中可以看到，马鞍波中包含50Hz和150Hz两种频率的波形，幅值也正好是30和5
