Kubernetes集群——网络管理

[一.认识Multus CNI](#一.认识Multus CNI)

[1.1什么是Multus CNI](#1.1什么是Multus CNI)

1.2核心价值

1.3工作原理

2.5创建macvlan从网络（静态网络）

[2.6创建多网络接口 Pod](#2.6创建多网络接口 Pod)

2.7创建macvlan-pool网络池(自动分配)

2.8自动分配IP

三.网络策略------NetworkPolicy

一.认识Multus CNI

1.1什么是Multus CNI

1.概念：Multus CNI 是一个用于 Kubernetes 的多网络插件（Multi-Network Plugin） ，它的核心作用是让一个 Pod 能够同时接入多个网络接口。

默认k8s集群使用的主要网卡是eth0，apiserver，probe和Pod属于管理组件和默认Pod流量，他们属于是软件转发（veth + bridge） ，主要走eth0这条默认路径。而真正的业务Pod由于流量巨大，软件转发会大量消耗 CPU。因此，需要独立的网络接口，去承担流量。

1.2核心价值

默认情况下，k8s集群的CNI网络插件只允许为Pod分配一个主网络接口，所有流量都通过这个接口流通。而Multus提供了一种新的网络方式：

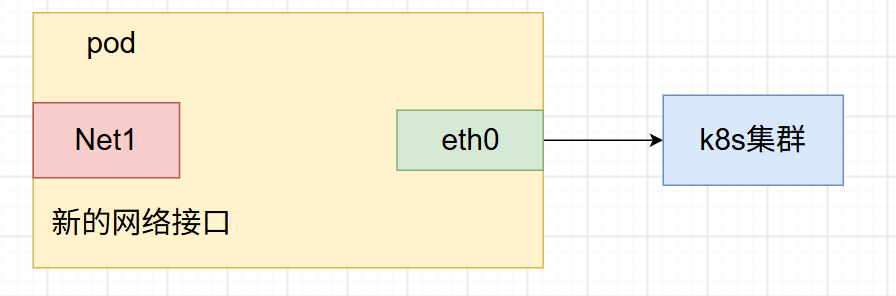

1.挂载多个网络接口 ：Pod允许同时拥有多个网络接口，分别接入不同的网络中。

**2.兼容CNI网络插件：允许多个网络插件存在，**共同管理网络。

1.3工作原理

Multus插件的核心机制：分层协作。即"主 CNI + 从 CNI"。

1.主CNI ：负责Pod的主要网络接口（eth0），通常是Calico，提供Pod与集群内其他资源的基础通信。

2.从CNI：其他网络插件（如Multus），为Pod提供额外的网络接口，用于实现高并发等需求。

二.部署Multus

2.1下载yaml配置文件

bash 复制代码

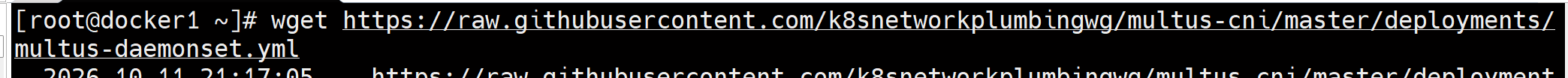

wget https://raw.githubusercontent.com/k8snetworkplumbingwg/multus-cni/master/deployments/multus-daemonset.yml

2.2下载镜像文件

1.下载镜像

bash 复制代码

docker pull ghcr.io/k8snetworkplumbingwg/multus-cni:snapshot

2.上传镜像到harbar

bash 复制代码

docker tag ghcr.io/k8snetworkplumbingwg/multus-cni:snapshot reg.westos.org/multus/multus-cni:snapshot
docker push reg.westos.org/multus/multus-cni:snapshot

2.3修改yaml文件

bash 复制代码

vim multus-daemonset.yml

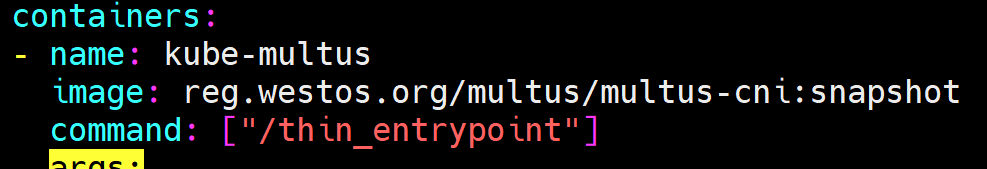

修改镜像地址为下面的内容：

bash 复制代码

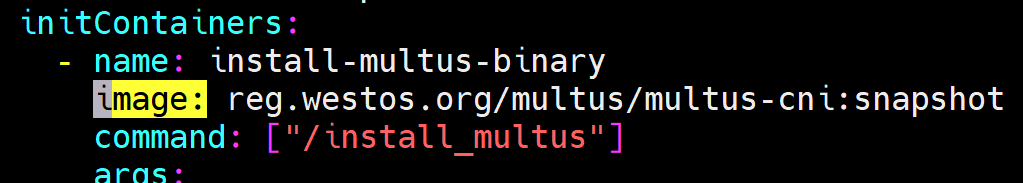

image: reg.westos.org/multus/multus-cni:snapshot

bash 复制代码

image: reg.westos.org/multus/multus-cni:snapshot

2.4部署Multus

bash 复制代码

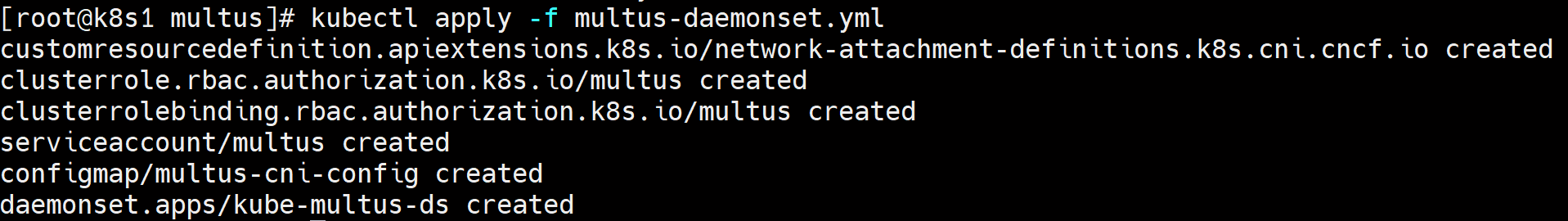

kubectl apply -f multus-daemonset.yml

bash 复制代码

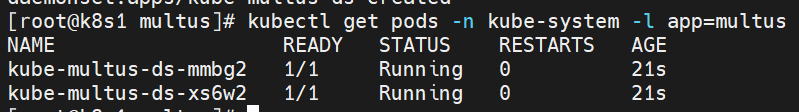

kubectl get pod -n kube-system -l app=multus

说明：multus以daemonent形式部署，要求集群中的所有节点都要运行。k8s1上没有运行是因为自身节点存在污点，k8s1不会进行调度。

2.5创建macvlan从网络（静态网络）

说明：macvlan 允许在一张物理网卡上创建多个"虚拟子接口"，每个子接口有自己独立的 MAC 地址和 IP，在网络上看起来就像一台独立的物理机器。

1.编辑yaml文件

bash 复制代码

vim macvlan-static.yml

添加以下内容：

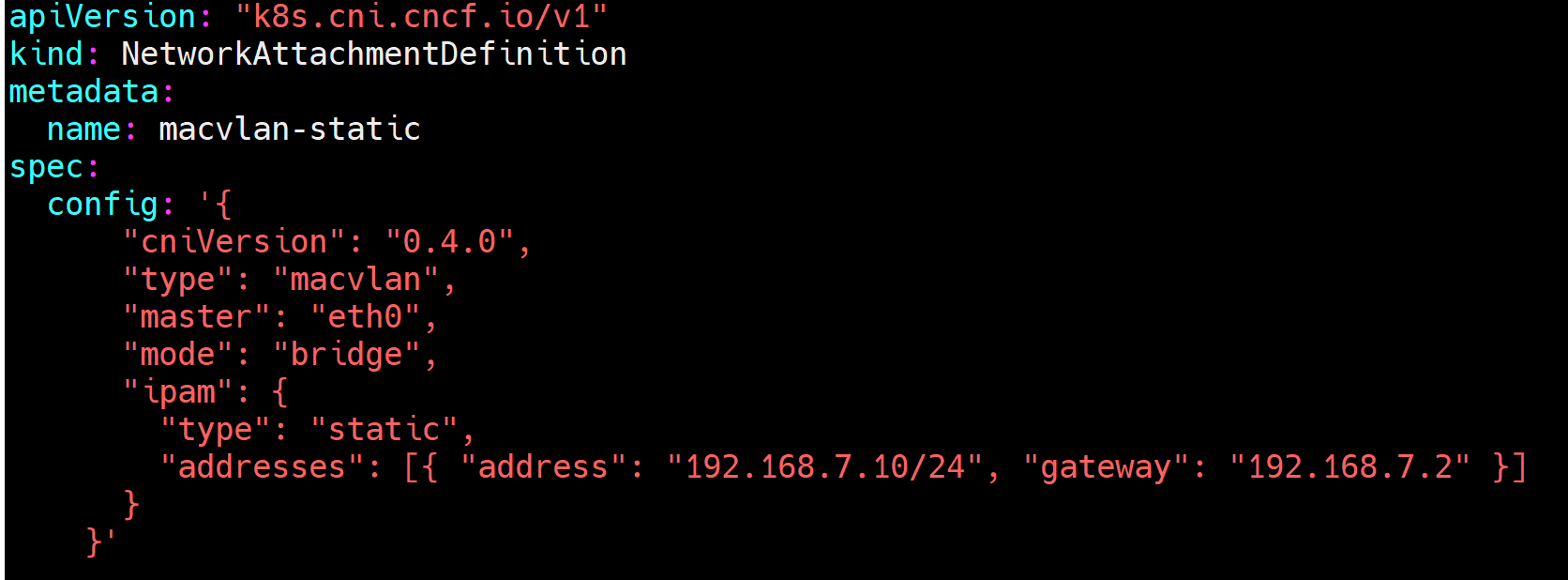

bash 复制代码

apiVersion: "k8s.cni.cncf.io/v1"
kind: NetworkAttachmentDefinition
metadata:
  name: macvlan-static
spec:
  config: '{
      "cniVersion": "0.4.0",
      "type": "macvlan",
      "master": "eth0",    #在指定网卡上创建一个子接口，最好选一张独立的物理网卡
      "mode": "bridge",    #网络模式
      "ipam": {
        "type": "static",    #静态IP
        "addresses": [{ "address": "192.168.7.10/24", "gateway": "192.168.7.2" }]    #新的网络和网卡
      }
    }'

2.运行从网络

bash 复制代码

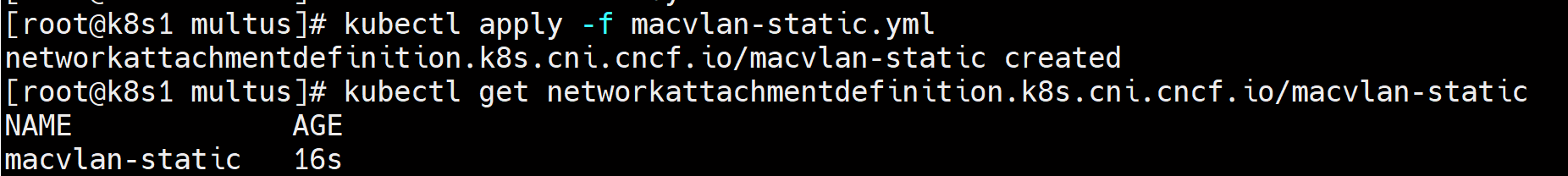

kubectl apply -f macvlan-static.yml

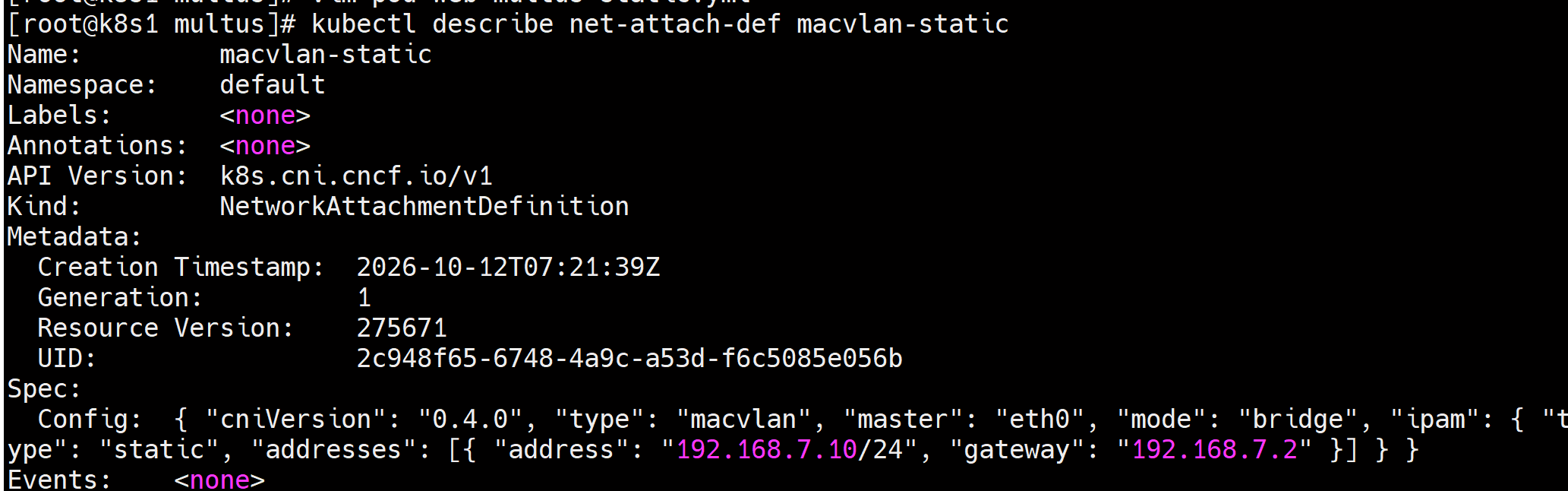

kubectl get networkattachmentdefinition.k8s.cni.cncf.io/macvlan-static
kubectl describe

2.6创建多网络接口 Pod

说明：为Pod配置刚才的从网络接口，除了默认 CNI 给的 eth0，再按名字 macvlan-static 找到对应的 NetworkAttachmentDefinition，给 Pod 额外挂一张网卡。

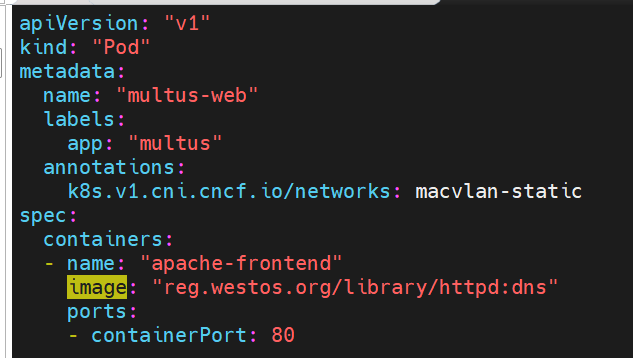

1.编写yaml文件

bash 复制代码

vim pod-web-multus-static.yml

添加以下内容：

bash 复制代码

apiVersion: "v1"
kind: "Pod"
metadata:
  name: "multus-web"
  labels:
    app: "multus"
  annotations:    #注解
    k8s.v1.cni.cncf.io/networks: macvlan-static    #创建这个 Pod 时，除了默认 CNI 给的 eth0，再按名字 macvlan-static 找到对应的 NetworkAttachmentDefinition，给 Pod 额外挂一张网卡。
spec:
  containers:
  - name: "apache-frontend"
    image: "reg.westos.org/library/httpd:dns"
    ports:
    - containerPort: 80

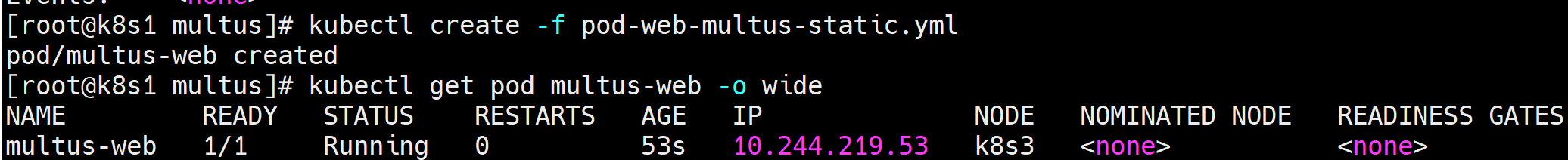

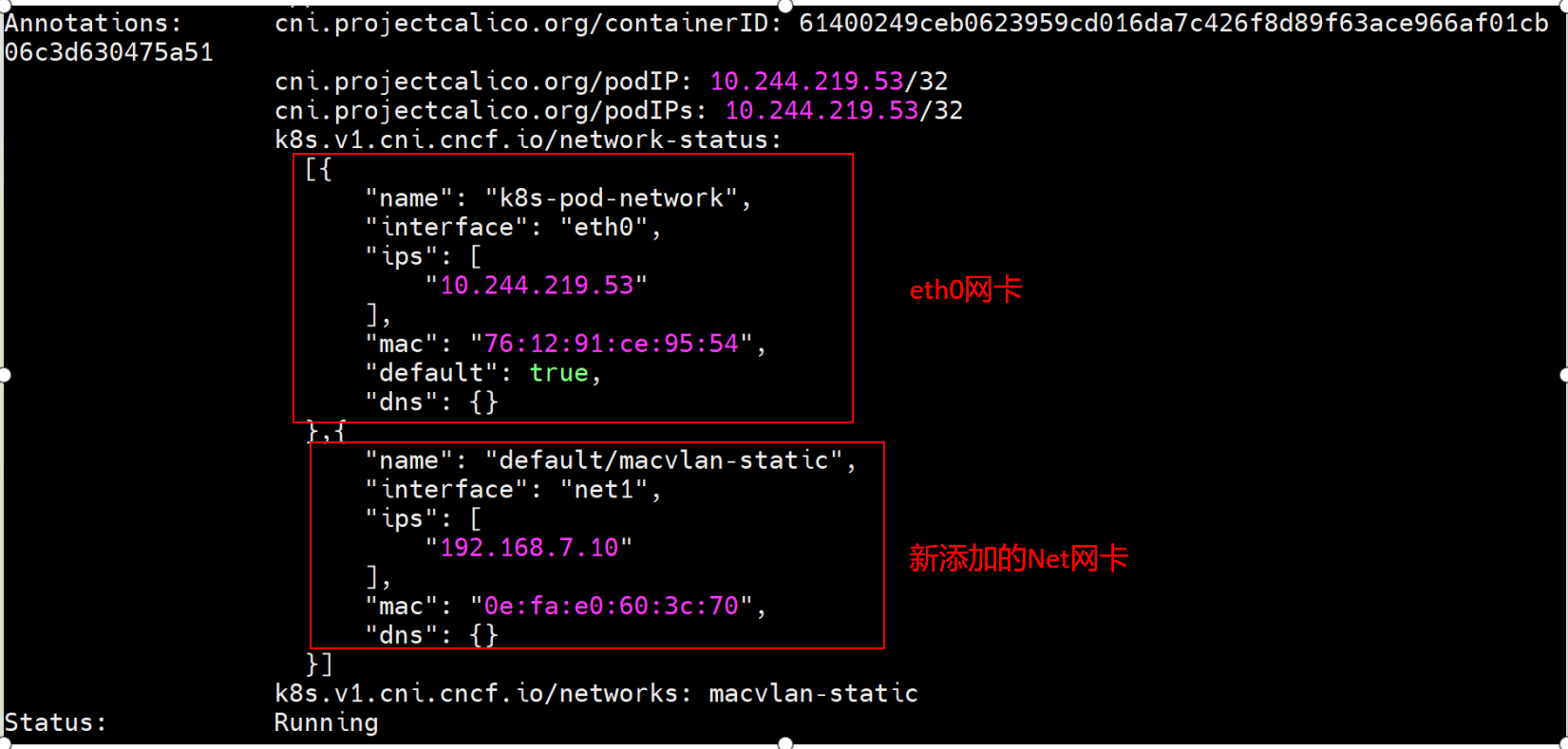

2.运行Pod

bash 复制代码

kubectl create -f pod-web-multus-static.yml
kubectl get pod multus-web -o wide
kubectl describe pod multus-web

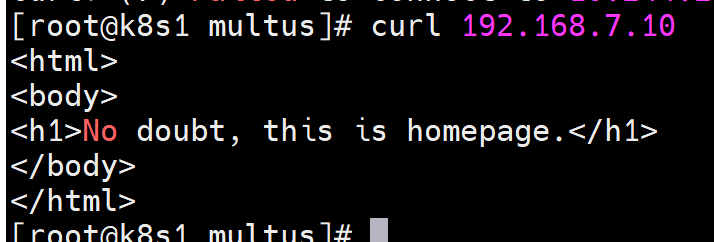

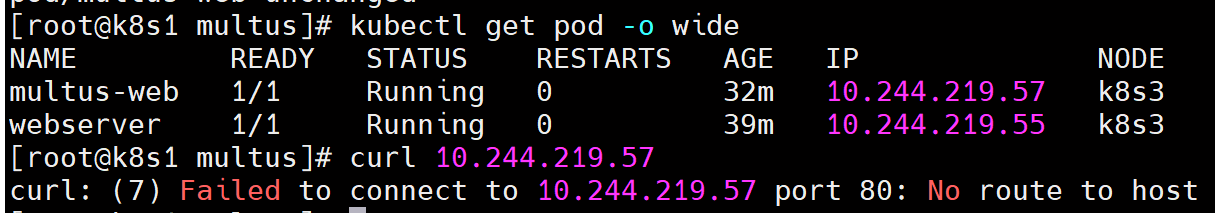

3.测试连通性

说明：由于 macvlan绑定eth0后 破坏了宿主机和vxlan隧道之间的通信，所以使用Cluster IP无法访问到Pod，选择的独立网卡，不会影响Cluster IP的Pod访问

bash 复制代码

curl 192.168.7.10    #从网络上分配的IP
curl 10.244.219.57    #访问Cluster IP

2.7创建macvlan-pool网络池(自动分配)

说明：配置单一macvlan网络比较麻烦，创建pool网络池，当有新的Pod被创建后，会从网络池中自动分配网路给新Pod

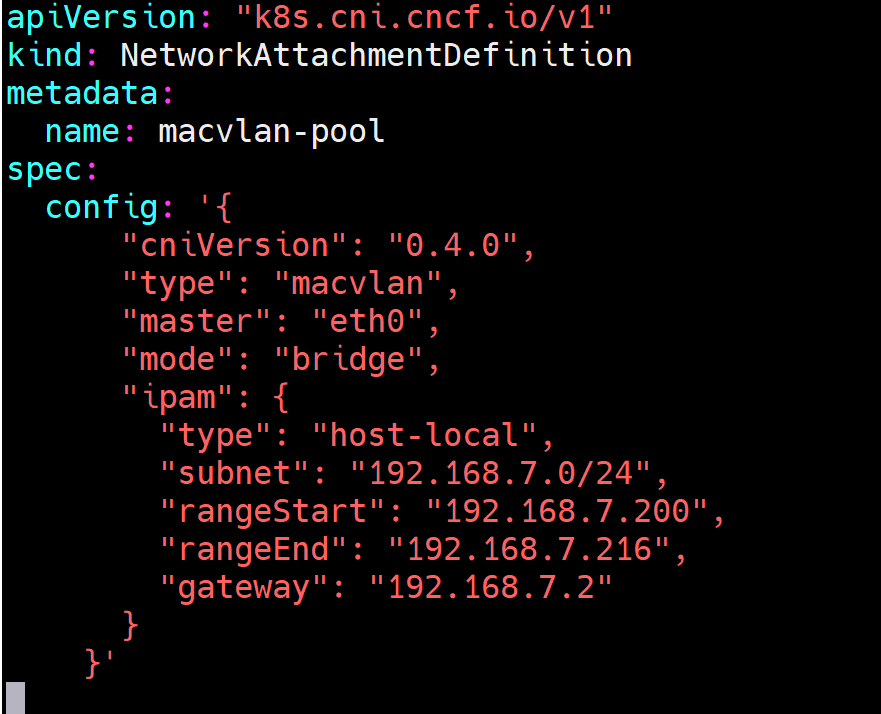

1. 编写yaml文件

bash 复制代码

vim macvlan-pool.yml

添加以下内容：

bash 复制代码

apiVersion: "k8s.cni.cncf.io/v1"
kind: NetworkAttachmentDefinition
metadata:
  name: macvlan-pool
spec:
  config: '{
      "cniVersion": "0.4.0",
      "type": "macvlan",
      "master": "eth0",
      "mode": "bridge",
      "ipam": {
        "type": "host-local",
        "subnet": "192.168.7.0/24",       #分配网段
        "rangeStart": "192.168.7.200",    #分配网络起始IP
        "rangeEnd": "192.168.7.216",      #分配网络末尾IP
        "gateway": "192.168.7.2"
      }
    }'

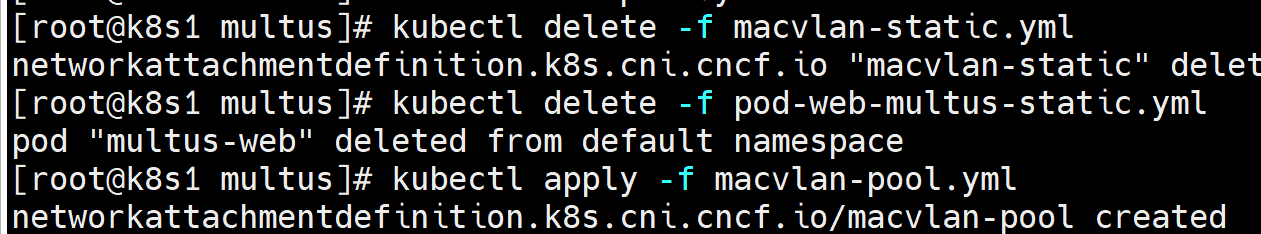

2.关闭静态分配网络，运行自动分配网络

bash 复制代码

kubectl delete -f pod-web-multus-static.yml
kubectl delete -f macvlan-static.yml
kubectl apply -f macvlan-pool.yml

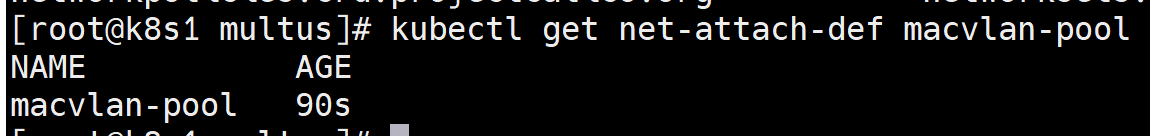

kubectl get net-attach-def macvlan-pool

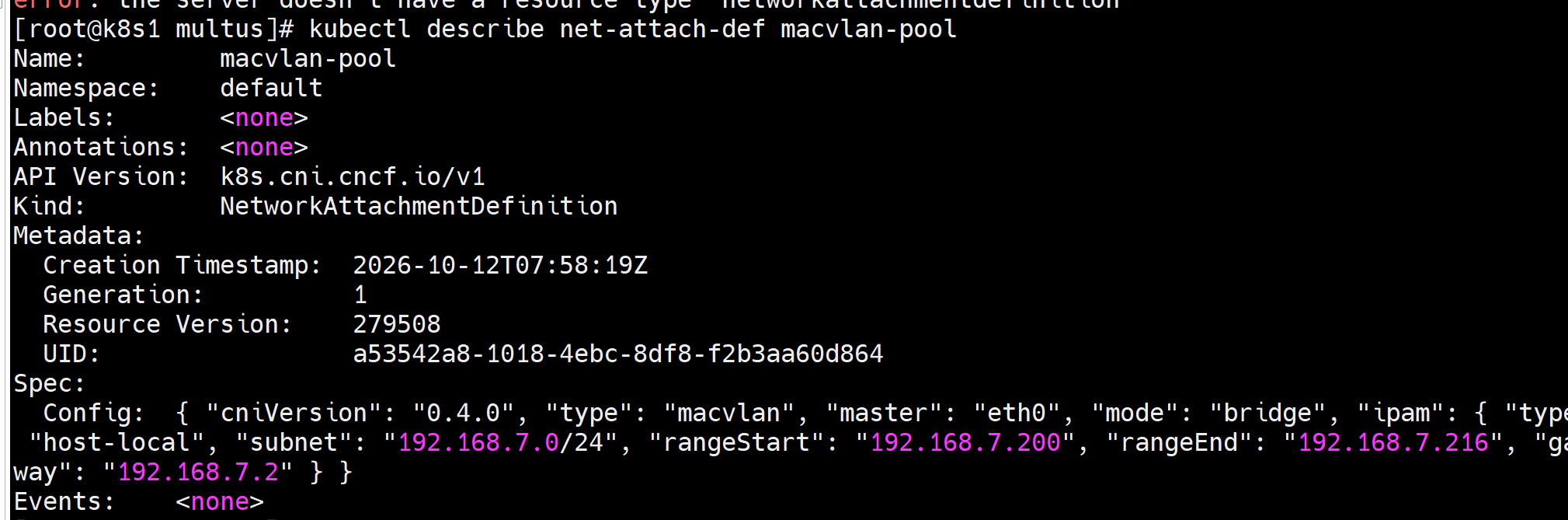

kubectl describe net-attach-def macvlan-pool

2.8自动分配IP

1.编写yaml文件

bash 复制代码

vim pod-web-multus-pool.yml

添加以下内容：

bash 复制代码

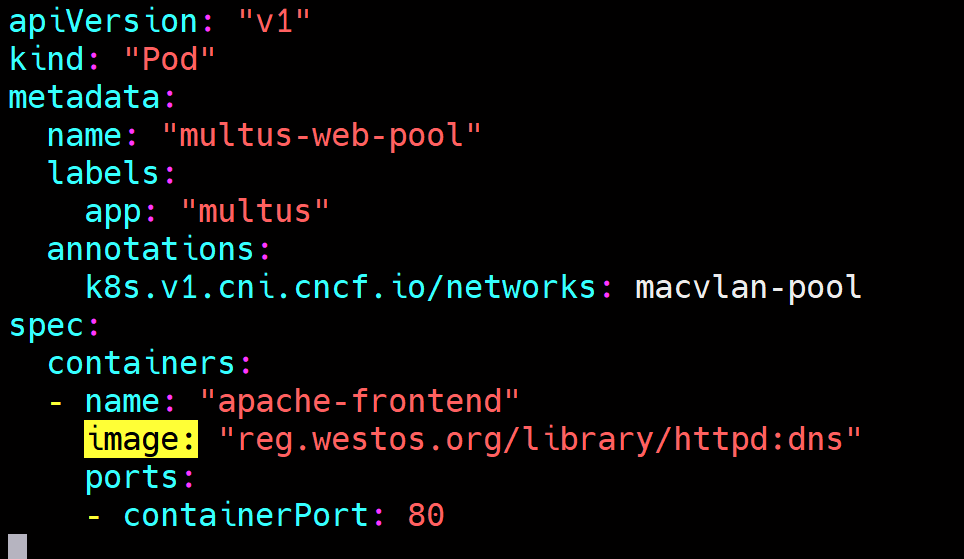

apiVersion: "v1"
kind: "Pod"
metadata:
  name: "multus-web-pool"
  labels:
    app: "multus"
  annotations:
    k8s.v1.cni.cncf.io/networks: macvlan-pool    #使用macvlan-pool
spec:
  containers:
  - name: "apache-frontend"
    image: "reg.westos.org/library/httpd:dns"
    ports:
    - containerPort: 80

2.运行Pod

bash 复制代码

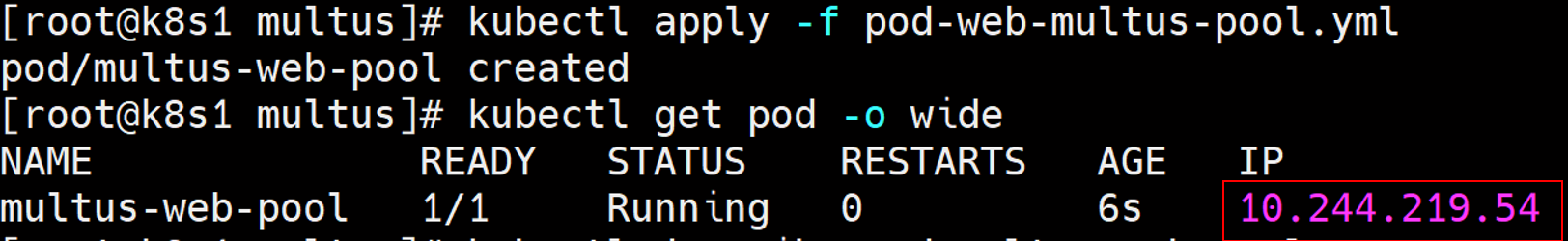

kubectl apply -f pod-web-multus-pool.yml
kubectl get pod multus-web-pool -o wide

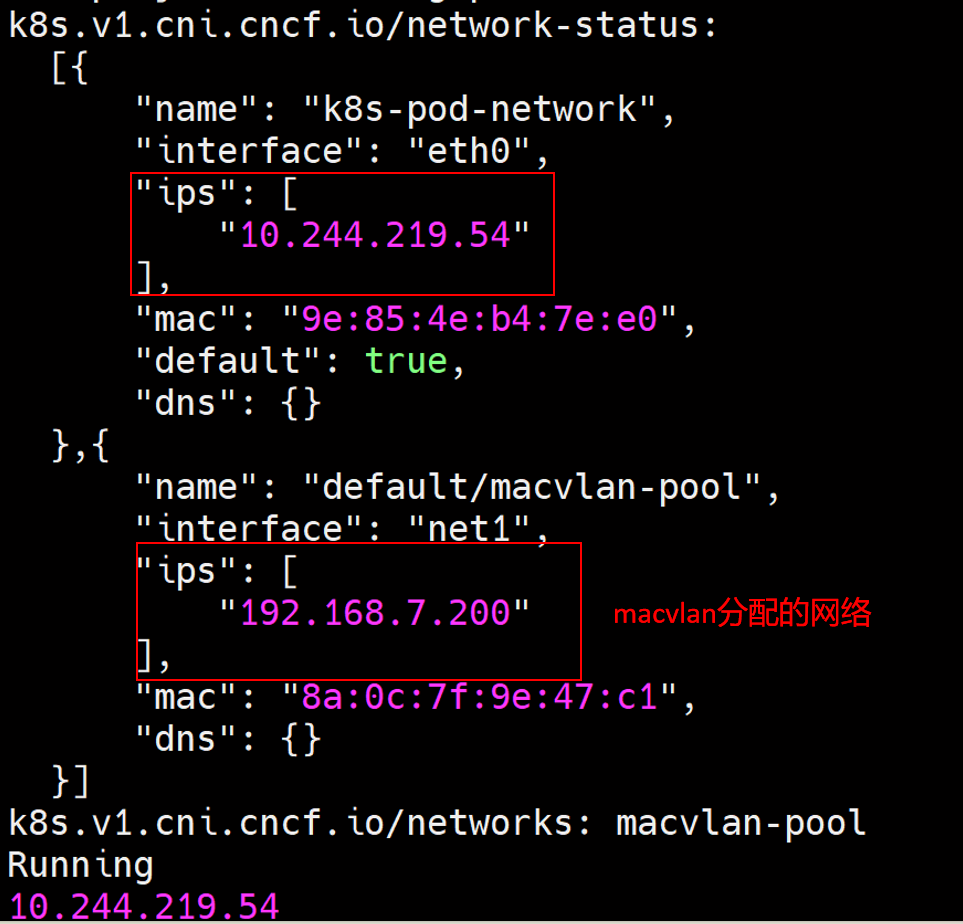

kubectl describe pod multus-web-pool

3.测试网络连通性

bash 复制代码

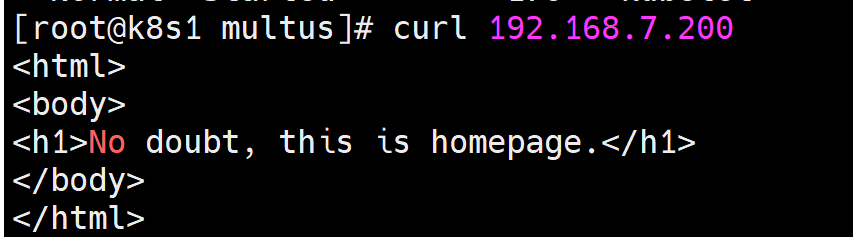

curl 192.168.7.200

三.网络策略------NetworkPolicy

说明：一组白名单规则 ，用来规定"哪些 Pod 可以访问哪些 Pod 的哪些端口"。核心是Ingress(访问规则)和Engress（出站规则）

核心模型：

1.默认全通：K8s 默认没有任何隔离：所有 Pod 可以互相访问；所有 Pod 可以访问所有 Service；所有 Pod 可以出外网。

2.被选中才受限 ：NetworkPolicy 用 podSelector 选中一组 Pod，选中的 Pod → 进入"默认拒绝 + 白名单"模式；没选中的 Pod → 仍然全通。

3.一旦声明方向，该方向默认拒绝

3.1限制Pod流量

1.编写yaml文件

bash 复制代码

vim networkpolicy-test1.yml

添加以下内容：

bash 复制代码

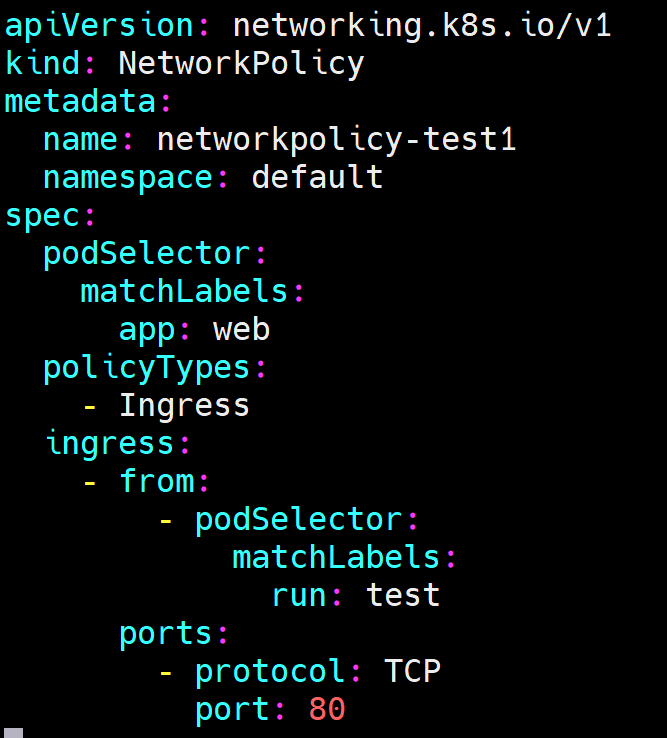

apiVersion: networking.k8s.io/v1
kind: NetworkPolicy
metadata:
  name: networkpolicy-test1
  namespace: default
spec:
  podSelector:    #筛选Pod
    matchLabels:
      app: web
  policyTypes:
    - Ingress    #定义该Pod的入站流量规则，一旦定义，默认该Pod的入站流量都被拒绝，除了Ingress的规则
  ingress:       #Ingress白名单规则
    - from:
        - podSelector:
            matchLabels:
              run: test        #只允许带有 run=test 标签的 Pod 访问app=web的Pod。
      ports:
        - protocol: TCP
          port: 80

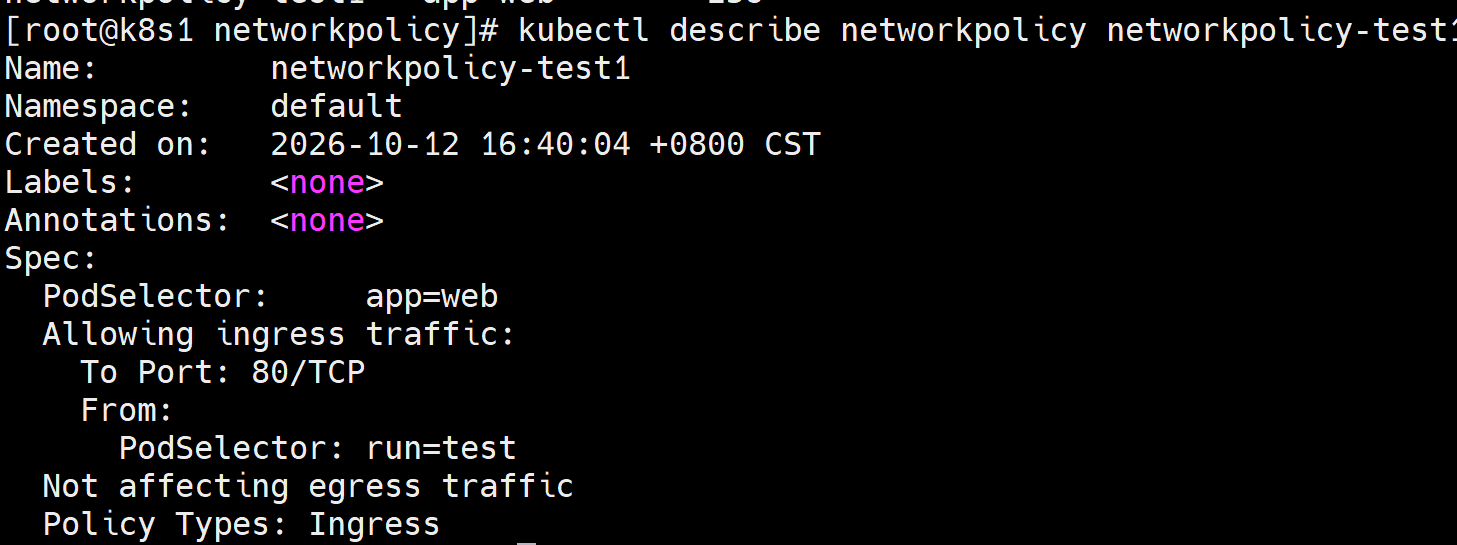

2.创建策略

bash 复制代码

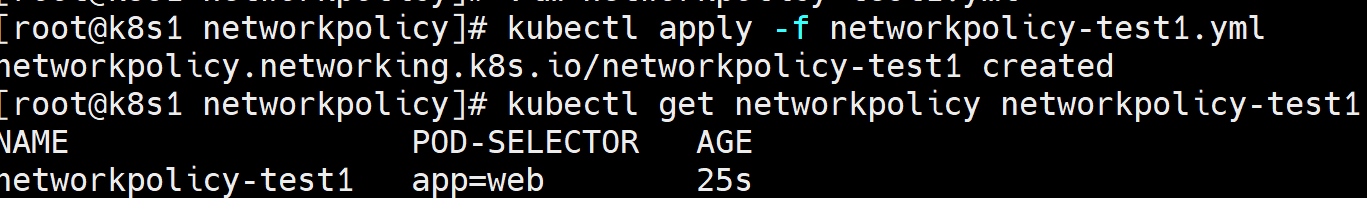

kubectl apply -f networkpolicy-test1.yml
kubectl get networkpolicy networkpolicy-test1
kubectl describe networkpolicy networkpolicy-test1

3.测试

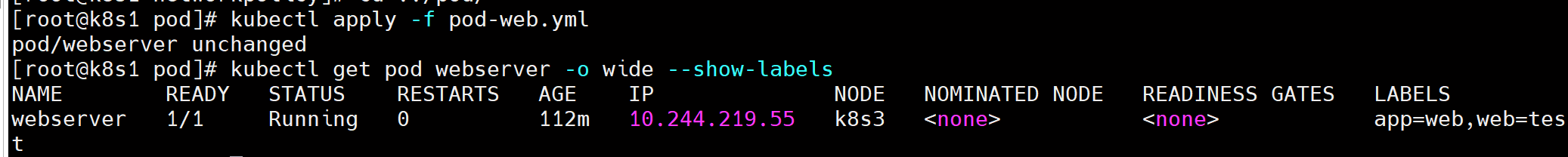

3.1创建带有app=web标签的httpdPod

bash 复制代码

kubectl apply -f pod-web.yml

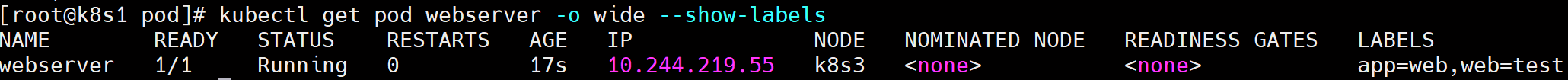

kubectl get pod webserver -o wide --show-labels

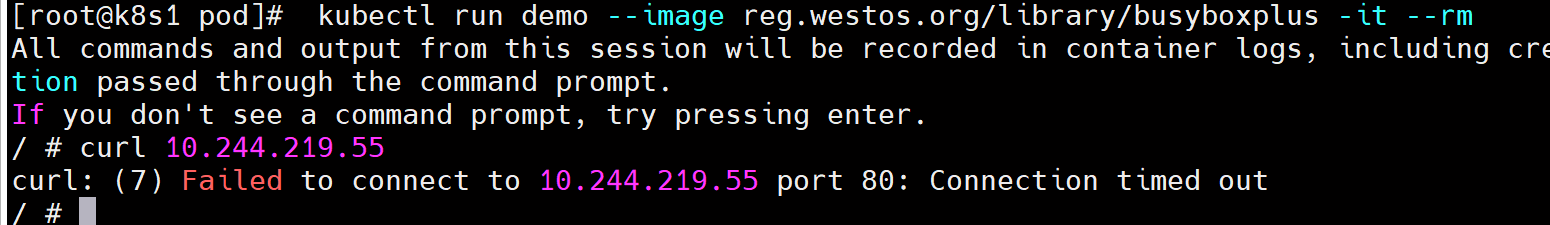

3.2使用busybox访问该Pod

说明：由于没有配对Ingress白名单中的标签，所以无法访问到webserver

bash 复制代码

kubectl run demo --image reg.westos.org/library/busyboxplus -it --rm    #运行并进入容器
curl 10.244.219.55    #访问Pod

主要原因：标签不匹配

3.3修改demo的Pod标签为 run=test 标签后，访问webserver

bash 复制代码

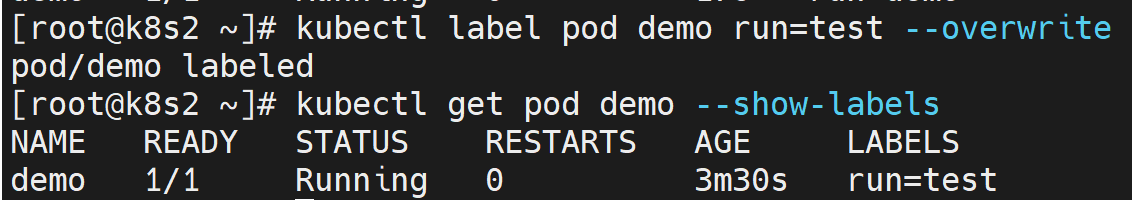

kubectl label pod demo run=test --overwrite    #修改标签

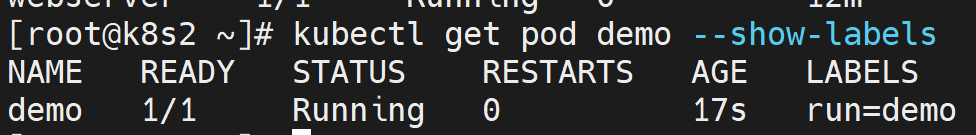

kubectl get pod demo --show-labels

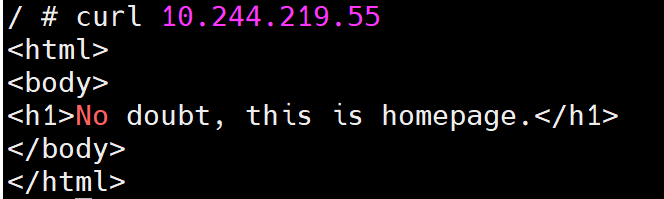

访问Pod:

bash 复制代码

curl 10.244.219.55

3.2限制namespace流量

1.编写yaml文件

bash 复制代码

vim networkpolicy-test2

添加以下内容：

bash 复制代码

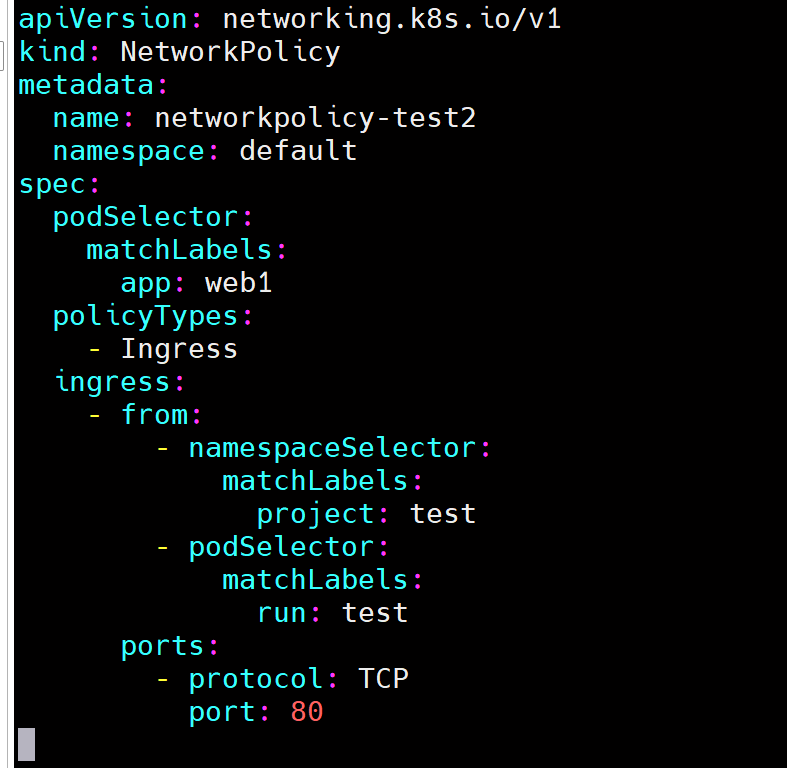

apiVersion: networking.k8s.io/v1
kind: NetworkPolicy
metadata:
  name: networkpolicy-test2
  namespace: default
spec:
  podSelector:
    matchLabels:
      app: web1    #限制这个Pod
  policyTypes:
    - Ingress      #限制Pod的进站流量规则
  ingress:
    - from:    #这里使用的是两个 - 表示，满足其一个条件都可以访问Pod
        - namespaceSelector:
            matchLabels:
              project: test    #允许带有project=test标签的namespace访问这个Pod
        - podSelector:
            matchLabels:
              run: test        ##允许带有run=test标签的Pod访问这个Pod
      ports:
        - protocol: TCP
          port: 80

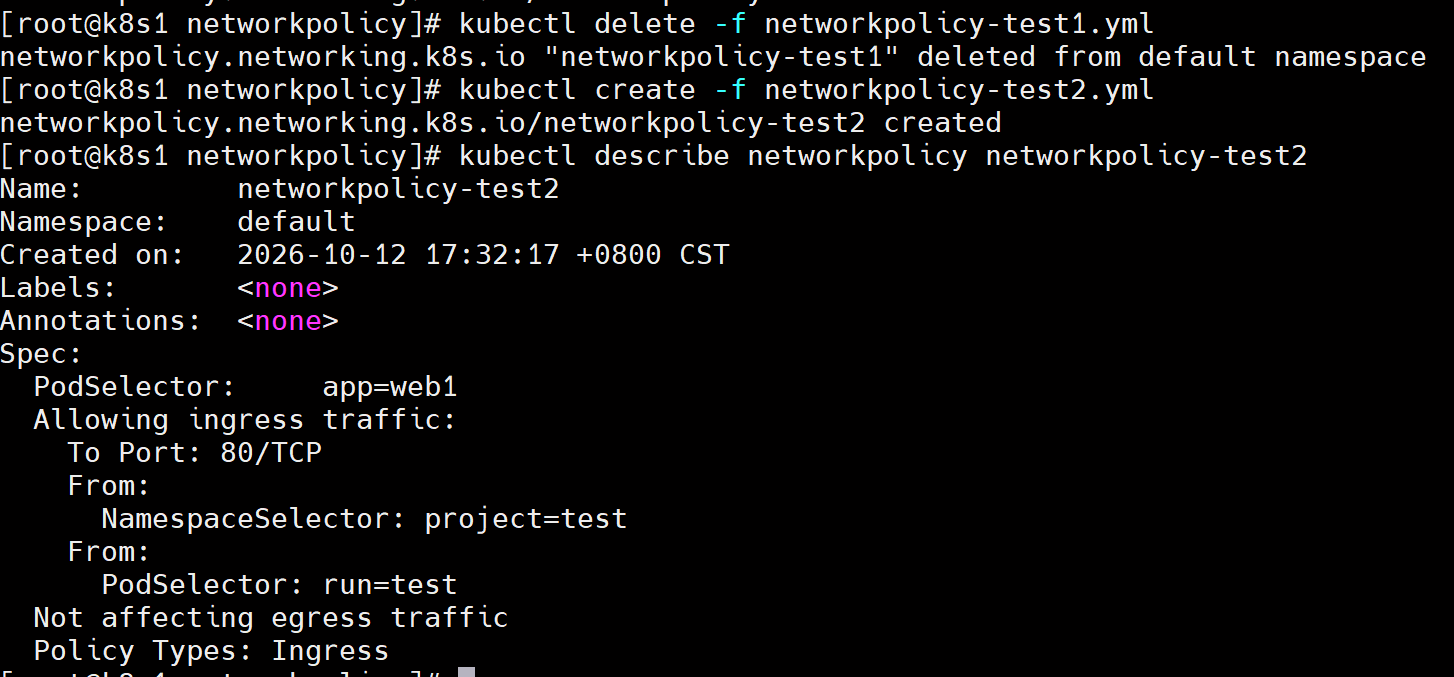

2.创建策略

bash 复制代码

kubectl delete -f networkpolicy-test1.yml
kubectl create -f networkpolicy-test2.yml
kubectl describe networkpolicy networkpolicy-test2

3.访问Pod

3.1创建test命名空间

说明：如果是私有项目，需要配置secret

bash 复制代码

kubectl create ns test

3.2为命名空间添加标签

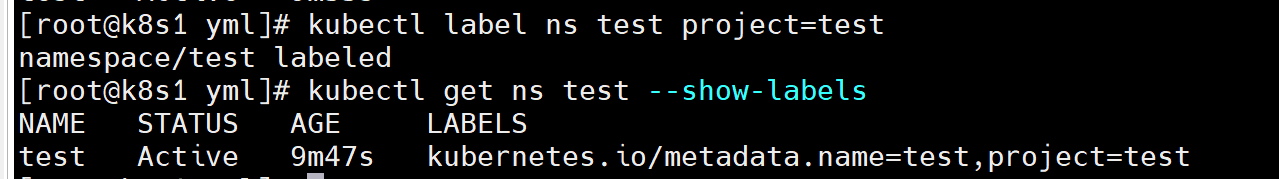

bash 复制代码

kubectl label ns test project=test
kubectl get ns test --show-labels

3.3测试

创建pod

bash 复制代码

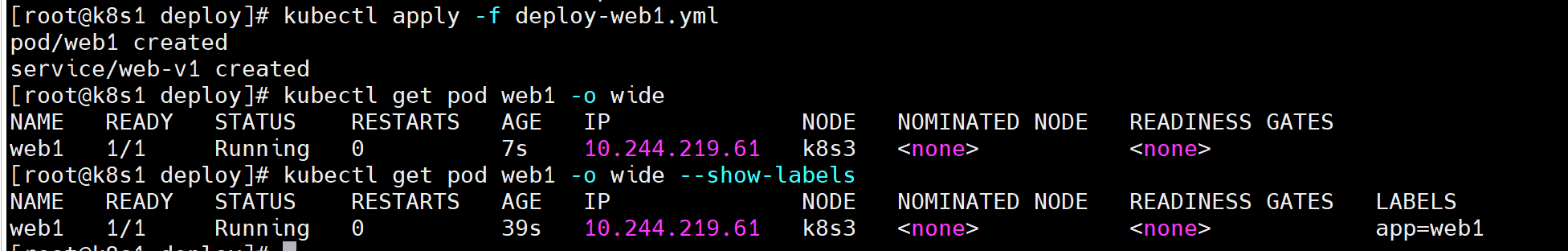

kubectl apply -f deploy-web1.yml
kubectl get pod web1 -o wide --show-labels

1.直接访问

bash 复制代码

curl 10.244.219.61

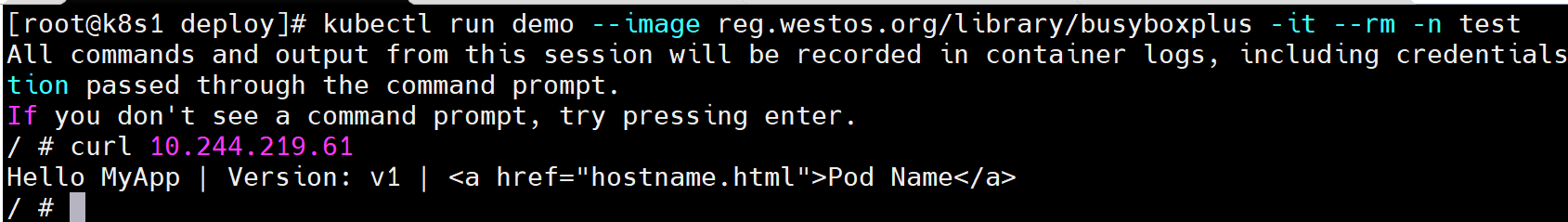

2.使用test命名空间访问

bash 复制代码

kubectl run demo --image reg.westos.org/library/busyboxplus -it --rm -n test
curl 10.244.219.61

3.使用带有 run = test的标签访问

bash 复制代码

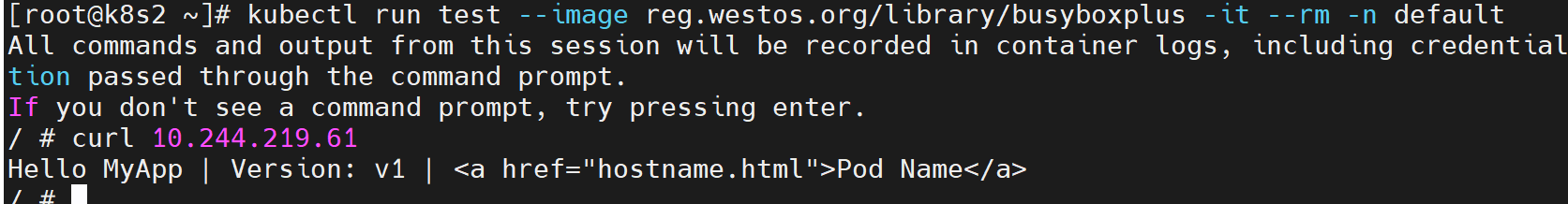

kubectl run test --image reg.westos.org/library/busyboxplus -it --rm -n default    #使用default命名空间
curl 10.244.219.61

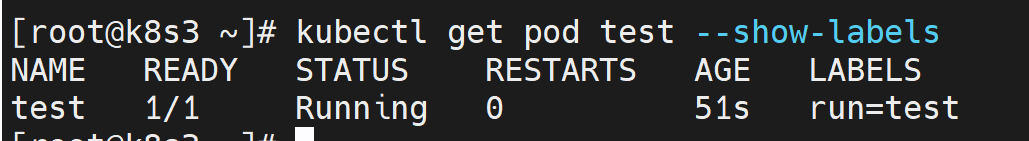

kubectl get pod test --show-labels

3.3同时限制Pod和Namespace

1.创建yaml文件

bash 复制代码

vim networkpolicy-test3.yml

添加以下内容：

bash 复制代码

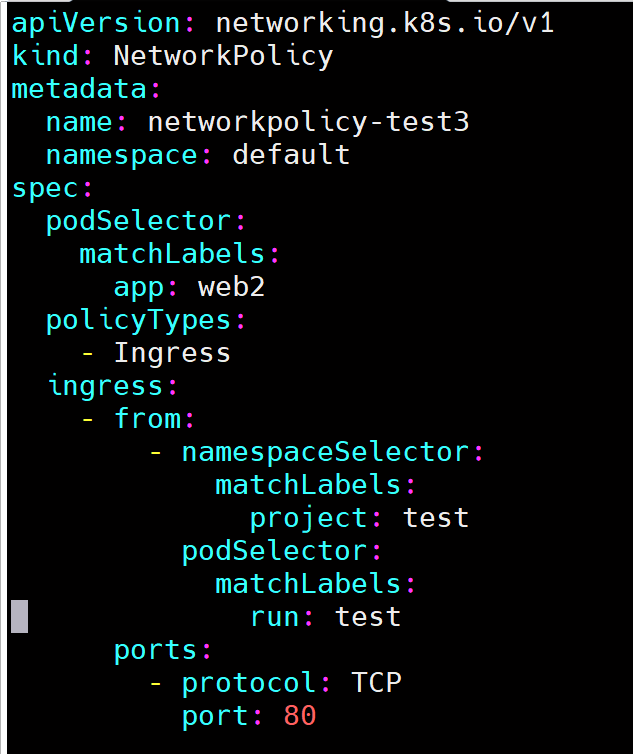

apiVersion: networking.k8s.io/v1
kind: NetworkPolicy
metadata:
  name: networkpolicy-test3
  namespace: default
spec:
  podSelector:
    matchLabels:
      app: web2
  policyTypes:
    - Ingress
  ingress:    #需要同时满足namespace和Pod的要求
    - from:
        - namespaceSelector:
            matchLabels:
              project: test
          podSelector:
            matchLabels:
              run: test
      ports:
        - protocol: TCP
          port: 80

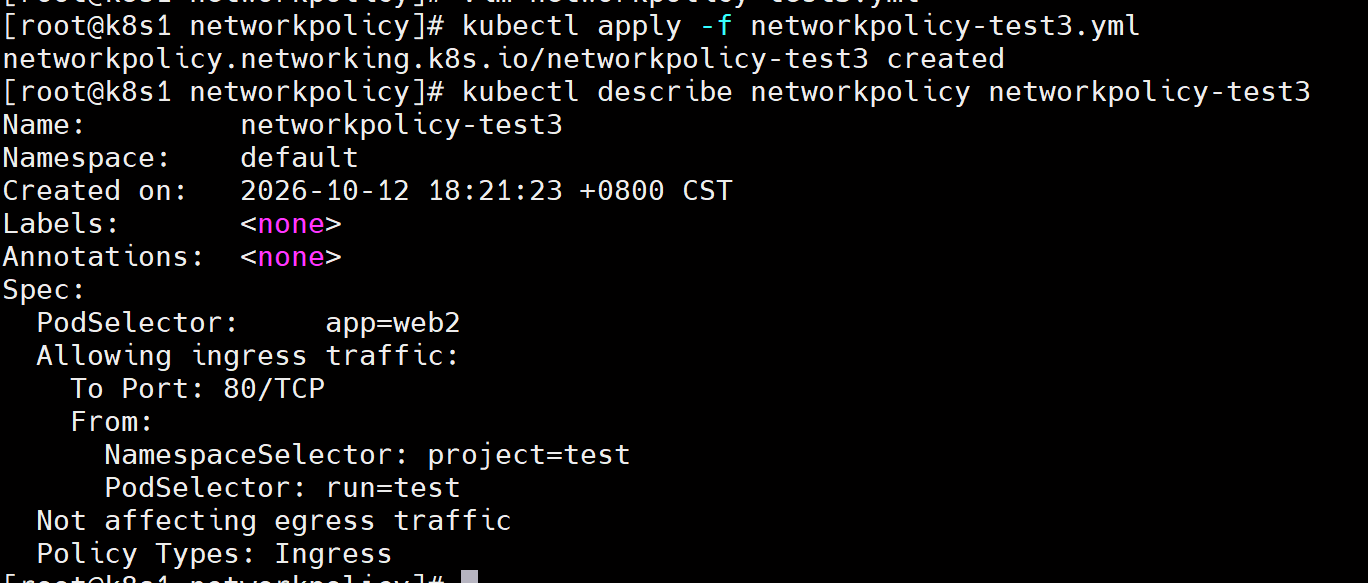

2.创建策略

bash 复制代码

kubectl delete -f networkpolicy-test2.yml
kubectl apply -f networkpolicy-test3.yml
kubectl describe networkpolicy networkpolicy-test3

3.测试

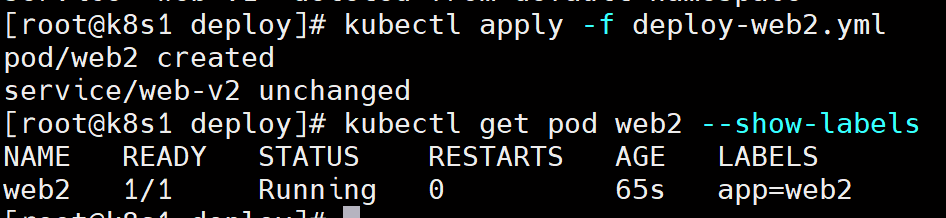

运行Pod

bash 复制代码

kubectl apply -f deploy-web2.yml

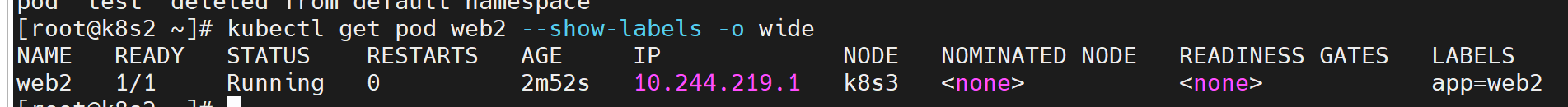

kubectl get pod web2 --show-labels -o wide

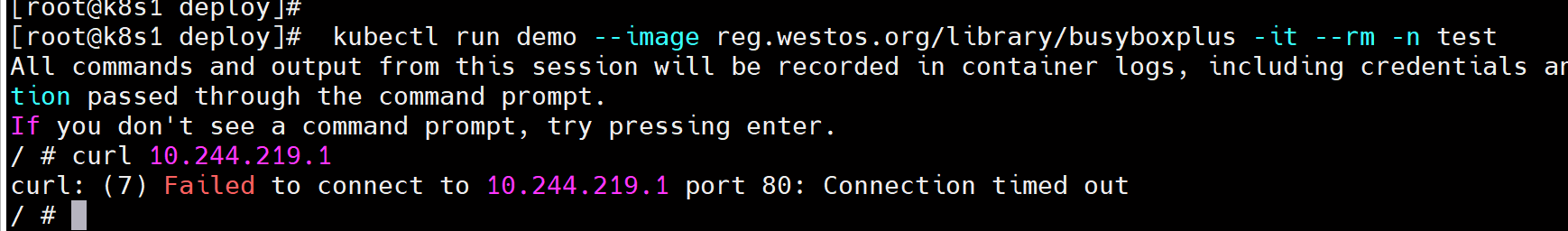

1.使用test命名空间访问

bash 复制代码

kubectl run demo --image reg.westos.org/library/busyboxplus -it --rm -n test
curl 10.244.219.1

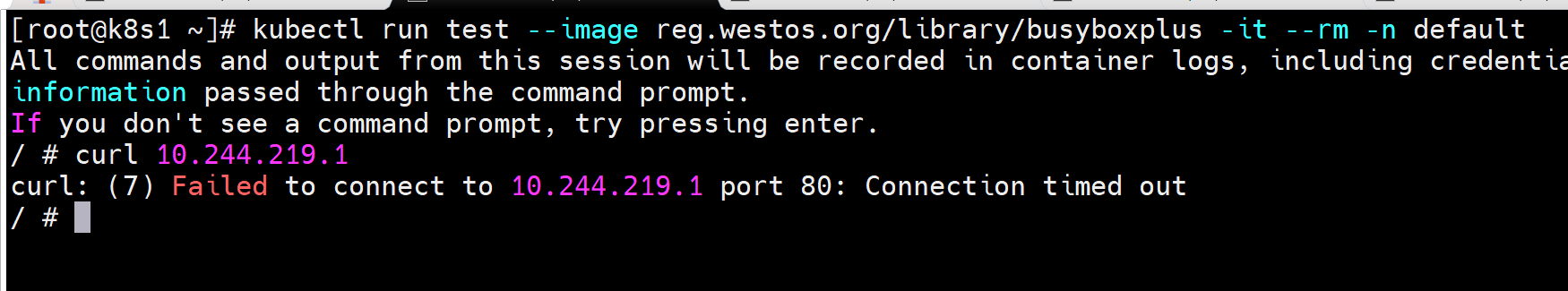

2.使用标签 run:test访问

bash 复制代码

kubectl run test --image reg.westos.org/library/busyboxplus -it --rm -n default
curl 10.244.219.1

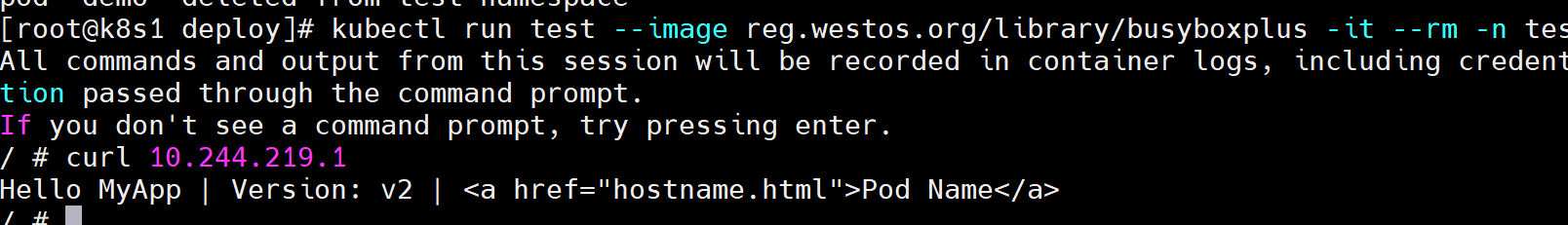

3.同时使用命名空间和标签访问

bash 复制代码

kubectl run test --image reg.westos.org/library/busyboxplus -it --rm -n test
curl 10.244.219.1

3.4限制集群外部流量

说明：对集群外部的网络流量加以限制。Ingress-from是入站，egress-to是出站。

1.编写yaml文件

bash 复制代码

vim networkpolicy-test4.yml

添加以下内容：

bash 复制代码

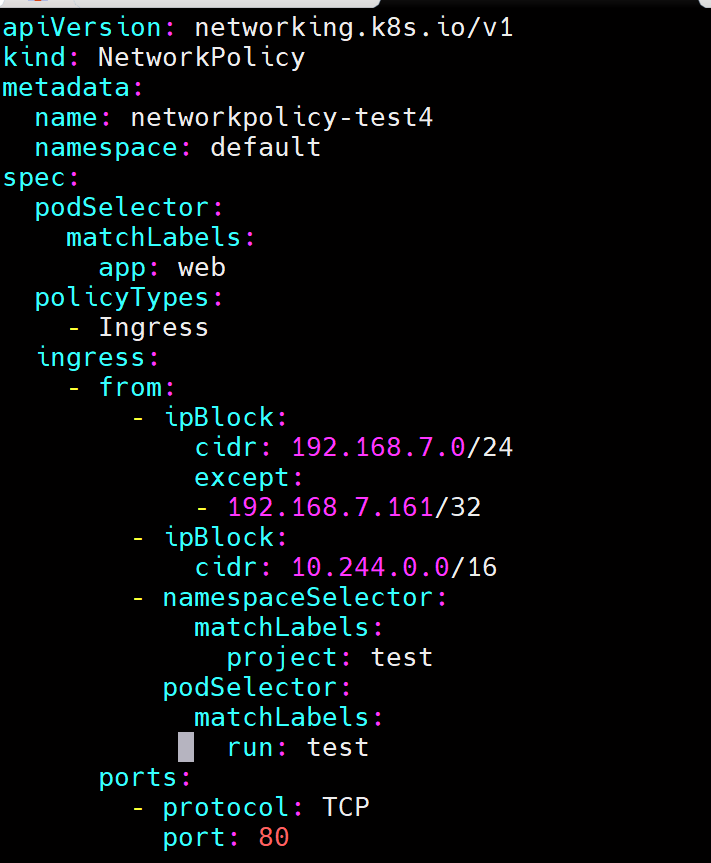

apiVersion: networking.k8s.io/v1
kind: NetworkPolicy
metadata:
  name: networkpolicy-test4
  namespace: default
spec:
  podSelector:
    matchLabels:
      app: web
  policyTypes:
    - Ingress
  ingress:
    - from:
        - ipBlock:
            cidr: 192.168.7.0/24    #允许192.168.7.0/24网段的流量进入
            except:
            - 192.168.7.161/32      #除了192.168.7.161这个网段
        - ipBlock:
            cidr: 10.244.0.0/16     #允许集群内部访问该Pod
        - namespaceSelector:
            matchLabels:
              project: test
          podSelector:
            matchLabels:
              run: test
      ports:
        - protocol: TCP
          port: 80

2.创建策略

bash 复制代码

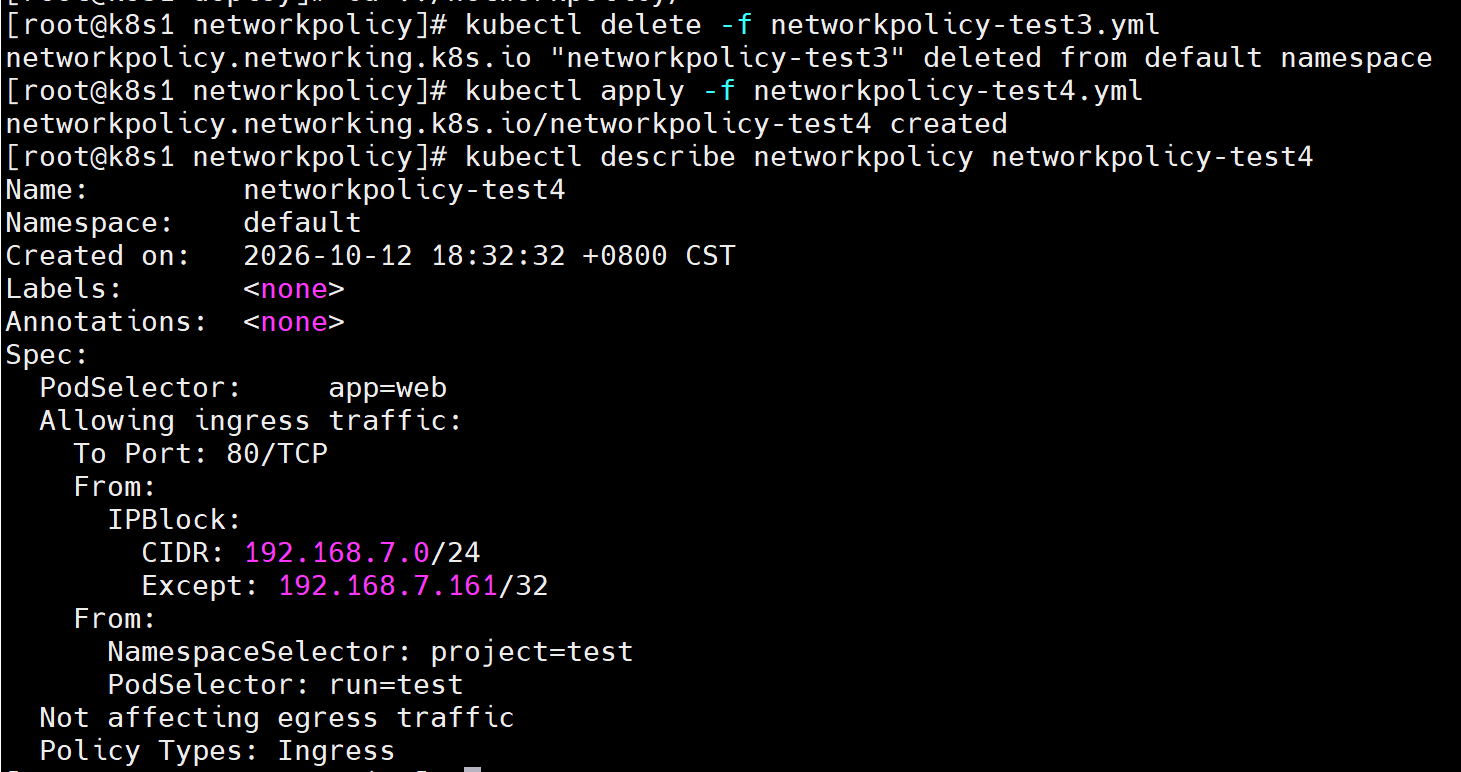

kubectl delete -f networkpolicy-test3.yml
kubectl apply -f networkpolicy-test4.yml
kubectl describe networkpolicy networkpolicy-test4

3.测试

说明：Local模式能够将外部访问的VIP直接发送到Pod所在的节点上，不需要使用kube-proxy做二次转发。

1.创建Pod

bash 复制代码

kubectl apply -f pod-web.yml
kubectl get pod webserver -o wide --show-labels

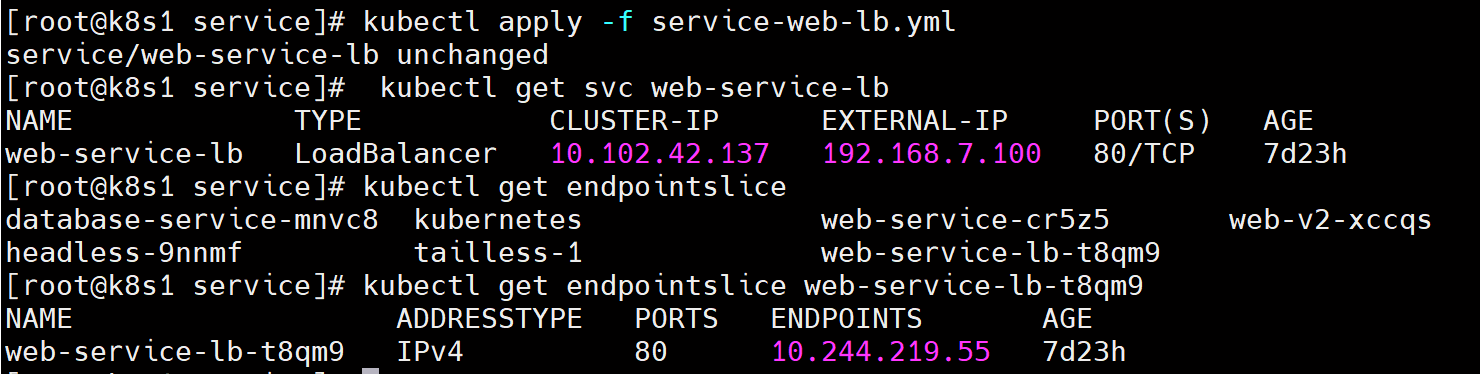

kubectl apply -f service-web-lb.yml
kubectl get svc web-service-lb
kubectl get endpointslice web-service-lb-t8qm9
kubectl patch svc web-service-lb -n default -p '{"spec":{"externalTrafficPolicy":"Local"}}'

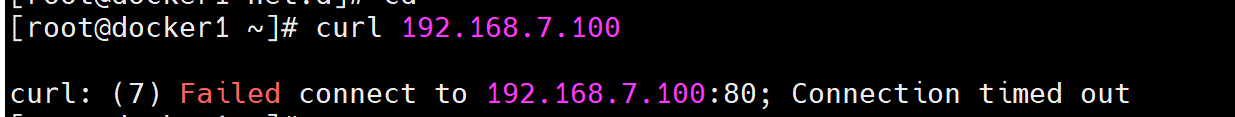

2.使用 192.168.7.161主机访问该Pod

bash 复制代码

curl 192.168.7.100

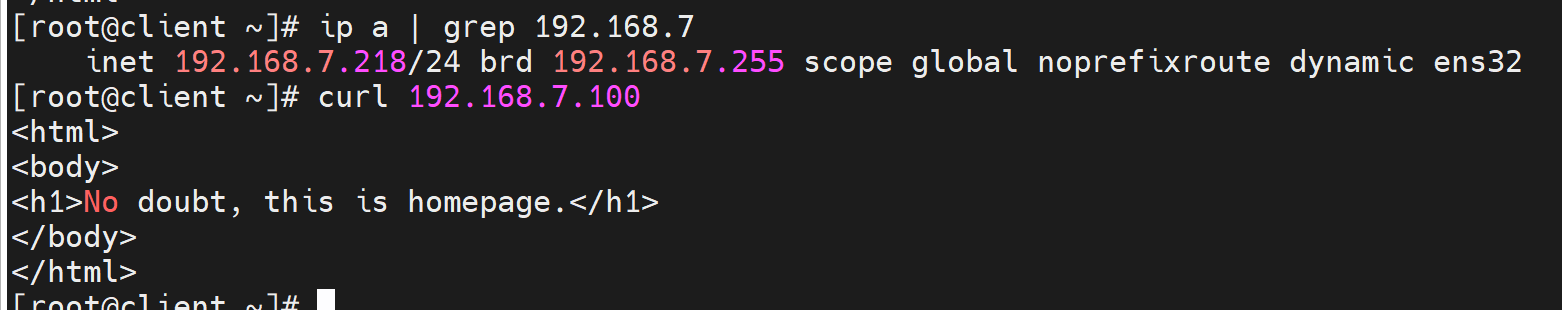

3.使用网段中的其他主机访问Pod

bash 复制代码

curl 192.168.7.100
