在全球碳中和战略推进与能源结构转型的大背景下，光伏发电凭借清洁低碳、可再生、运维便捷等优势，成为我国新能源布局的核心板块。随着分布式光伏规模化并网应用普及，光伏出力随机性、间歇性特征对电网电压、频率稳定性造成的影响愈发突出。电力系统对电能质量、并网安全性有着严苛标准，电压偏移、频率波动、谐波畸变等问题，不仅会影响光伏电站自身稳定发电，还会威胁区域电网设备安全运行。因此，搭建适配分布式光伏的监控、保护与电能质量治理体系，是保障光伏电站安全并网、高效运行的关键举措。
本文以广西大塘至浦北高速公路分布式光伏项目为研究载体，针对高速公路边坡光伏的场景特点与全额上网运行模式，结合电网并网规范要求，设计一套集继电保护、电能质量监测、自动调控、远程监控于一体的整体解决方案，依托安科瑞Acrel-1000DP分布式光伏监控系统，实现光伏电站全生命周期智能化管控，为同类高速路分布式光伏并网项目提供技术参考。
1 项目概况
本次建设的广西大塘至浦北高速公路分布式光伏项目，坐落于钦州市浦北县大片坡村高速路段，充分利用高速公路沿线闲置边坡资源建设光伏电站，属于区域分布式光伏示范工程。项目总装机规模2.43MWp，采用全额上网的消纳模式，发电全部并入公共电网。
电站电能经内部升压、配电调控后，通过原有10kV沙井线凤凰头联络支24号杆接入市政电网，归属钦州市供电公司调度管控。项目规划2025年4月底正式投产运行，设计使用寿命25年，年均发电量可达283.81万kWh，全周期累计发电量约7095.31万kWh，可有效替代传统火电，降低区域碳排放，助力交通领域绿色低碳升级。
为满足电网并网"可观、可测、可控、可调"的四可要求，项目整体二次系统采用安科瑞Acrel-1000DP分布式光伏监控解决方案，配套完善的继电保护、电能质量监测、安全自动装置，保障电站并网合规、运行稳定。
2 项目整体并网架构

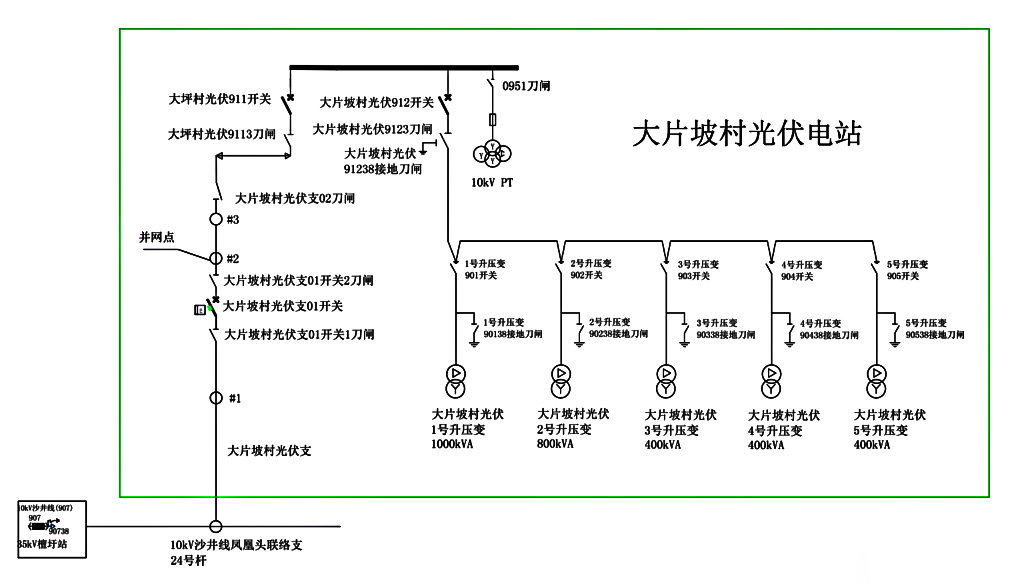

本项目为户外边坡分布式光伏场景，整体发电系统采用"组件发电-逆变转换-箱变升压-高压并网"的经典架构。光伏组件采集太阳能转换为直流电，经由组串式逆变器将直流电转换为800V交流电，再通过多台干式升压变压器升压至10kV，最终通过新增光伏进线柜、并网柜接入10kV市政线路。

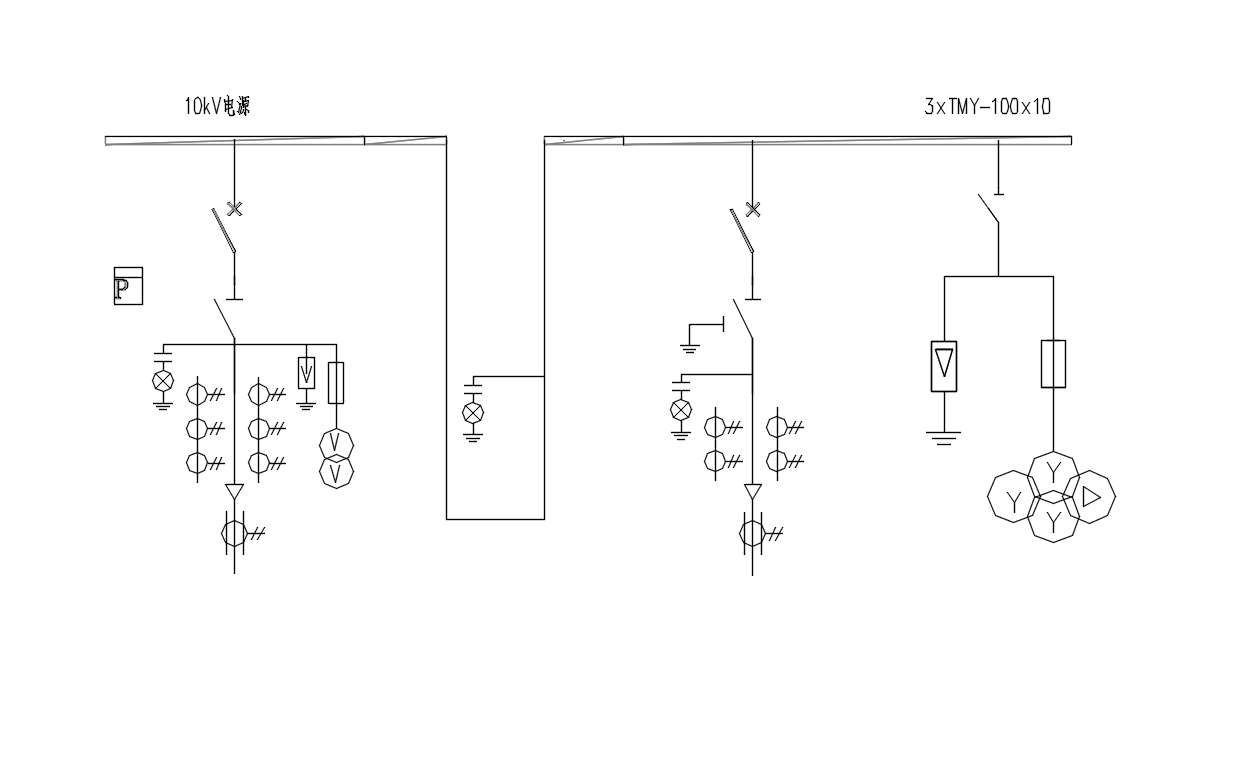

项目配套建设完整的高压配电体系，包含光伏出线柜、计量柜、PT柜、并网进线柜等核心设备，同时搭建自动化监控系统，实时采集全站发电数据、电气运行参数、设备状态信息，并同步上传至地方电网DMS调度系统，实现电站与电网的协同调度。项目配置1000kVA、800kVA、400kVA三台干式变压器，额定电压10.5±2×2.5%/0.8kV，接线组别Dy11，50Hz工频运行，设备能效指标完全符合国家电力规范，适配户外复杂工况。
3 核心继电保护与安全自动装置配置
依据《继电保护和安全自动装置技术规程》（GB14285－2006）及南方电网新能源并网相关规范，本项目全站电气设备均配置标准化微机保护装置，搭配多重安全自动控制设备，全方位规避孤岛故障、频率电压异常、电能质量超标等并网风险。
3.1 防孤岛保护装置
孤岛故障是分布式光伏并网的核心安全隐患，电网突发跳闸断电后，光伏系统持续向故障线路供电，易引发设备损坏、人身安全事故及电网重合闸故障。本项目在并网点专用配置防孤岛保护装置，严格遵循2s内快速跳闸的行业标准，可精准识别非计划性孤岛工况，瞬时切断光伏并网回路，同时与配电网重合闸装置时序精准配合，彻底杜绝孤岛运行风险，保障电网运维安全。
3.2 频率电压紧急控制装置
针对电网频率、电压波动异常工况，项目配置频率电压紧急控制装置，严格落实南方电网调度并网技术要求，明确光伏电站频率耐受运行标准：系统频率处于48Hz~49.5Hz区间时，电站可持续运行10分钟；49.5Hz~50.2Hz额定区间内可长期稳定运行；50.2Hz~50.5Hz异常区间，单次可运行2分钟，且具备0.2s快速脱网能力；频率超50.5Hz时，0.2s内立即停止向电网送电，禁止停运电站二次并网，有效规避频率异常引发的电网震荡故障。
3.3 电能质量监测装置
参照《光伏发电系统接入电网技术规定》（GB/T 15543-2008）标准，项目配置高精度电能质量在线监测装置，实时监测并网侧电压、电流、谐波畸变率、电压波动与闪变、三相不平衡度等核心参数，全程把控并网电能质量，及时发现电能质量超标问题，为电能质量治理、运行策略优化提供数据支撑，确保电站并网参数完全符合国网验收标准。
3.4 AGC/AVC自动调控装置

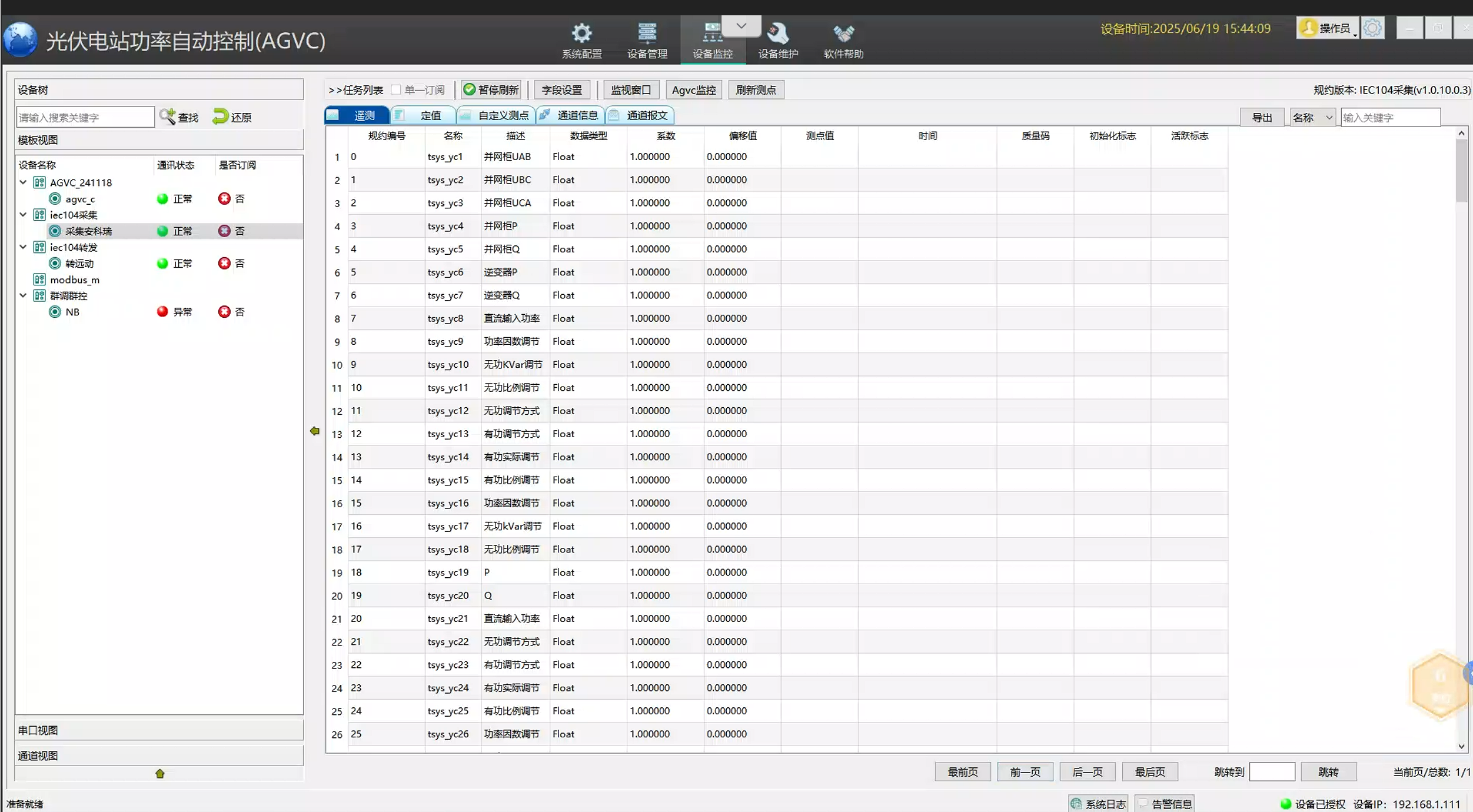

为满足新能源并网"四可"管控要求，项目配套AGC/AVC自动调控装置，可根据电网调度指令及实时运行工况，动态调节逆变器有功、无功输出功率，实现发电功率精准调控，有效适配电网负荷波动需求，提升光伏电站并网适配性与电网消纳能力。
3.5 网络安全态势感知装置

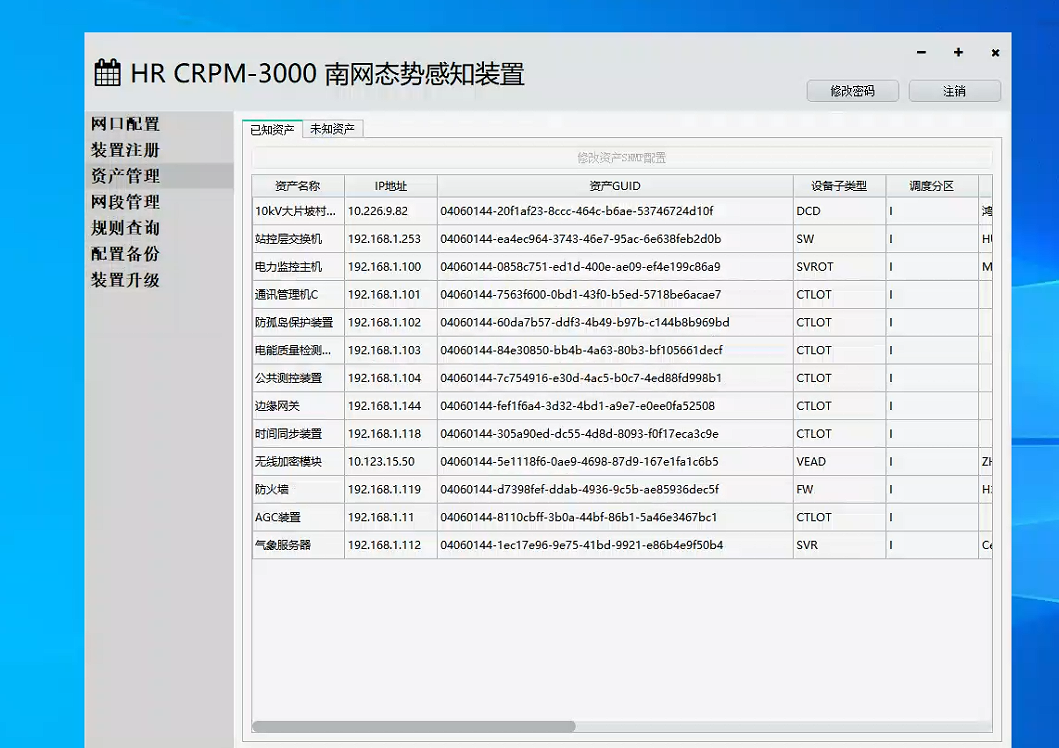

依据南方电网新能源并网网络安全防护规范，项目部署电力监控态势感知装置，实时监测电站电力监控系统网络运行状态，识别网络攻击、数据异常、非法访问等安全风险，自动上送告警信息至上级态势感知平台，全方位保障光伏监控系统网络安全、数据安全，杜绝网络安全隐患影响电站稳定运行。
4 光伏监控系统架构与功能

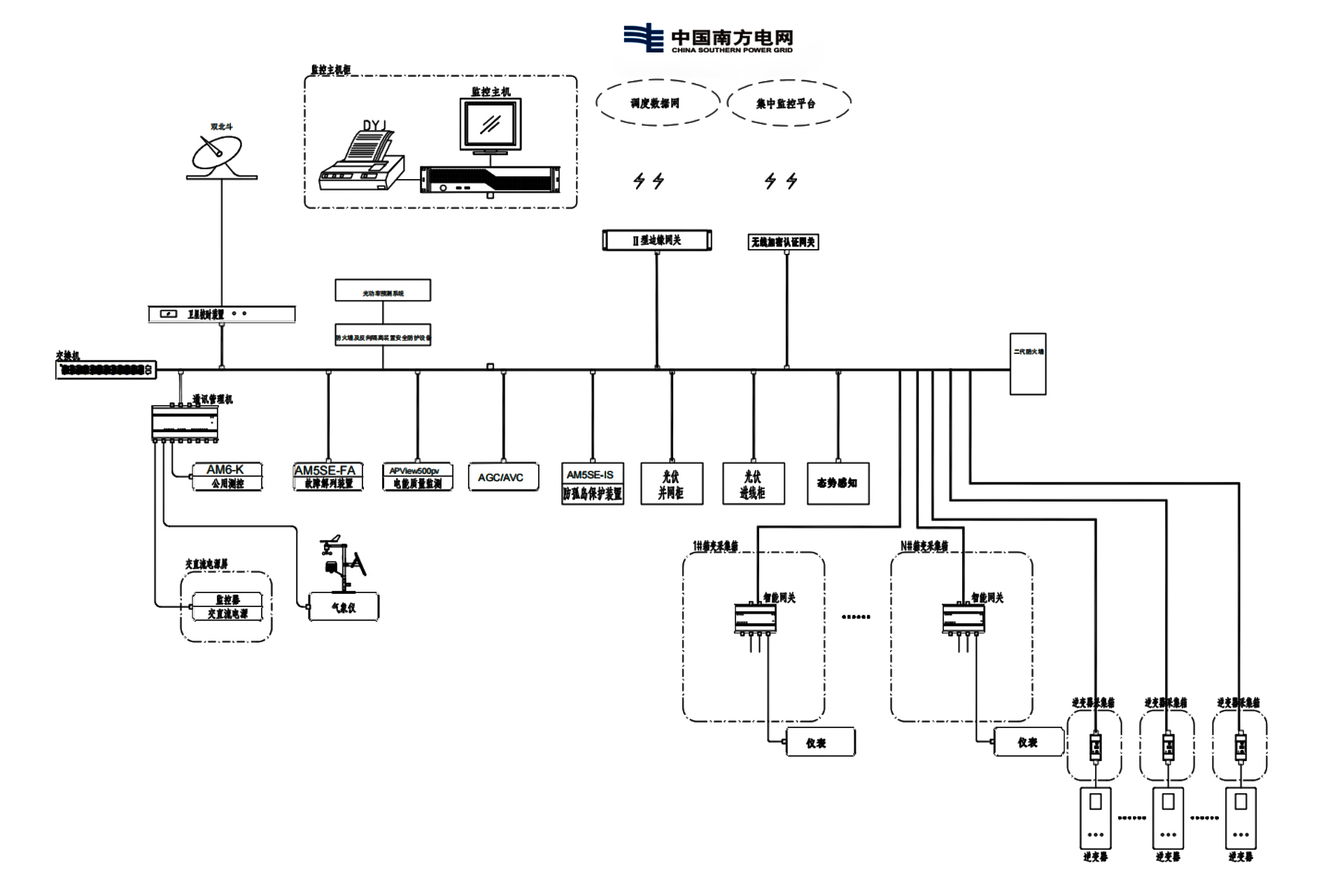

本项目采用安科瑞Acrel-1000DP分布式光伏监控系统，采用分层分布式架构，分为站控层和就地层，整体架构开放、运行稳定，即使站控层或网络故障，就地层设备仍可独立完成就地监测、保护功能，保障电站不间断安全管控。

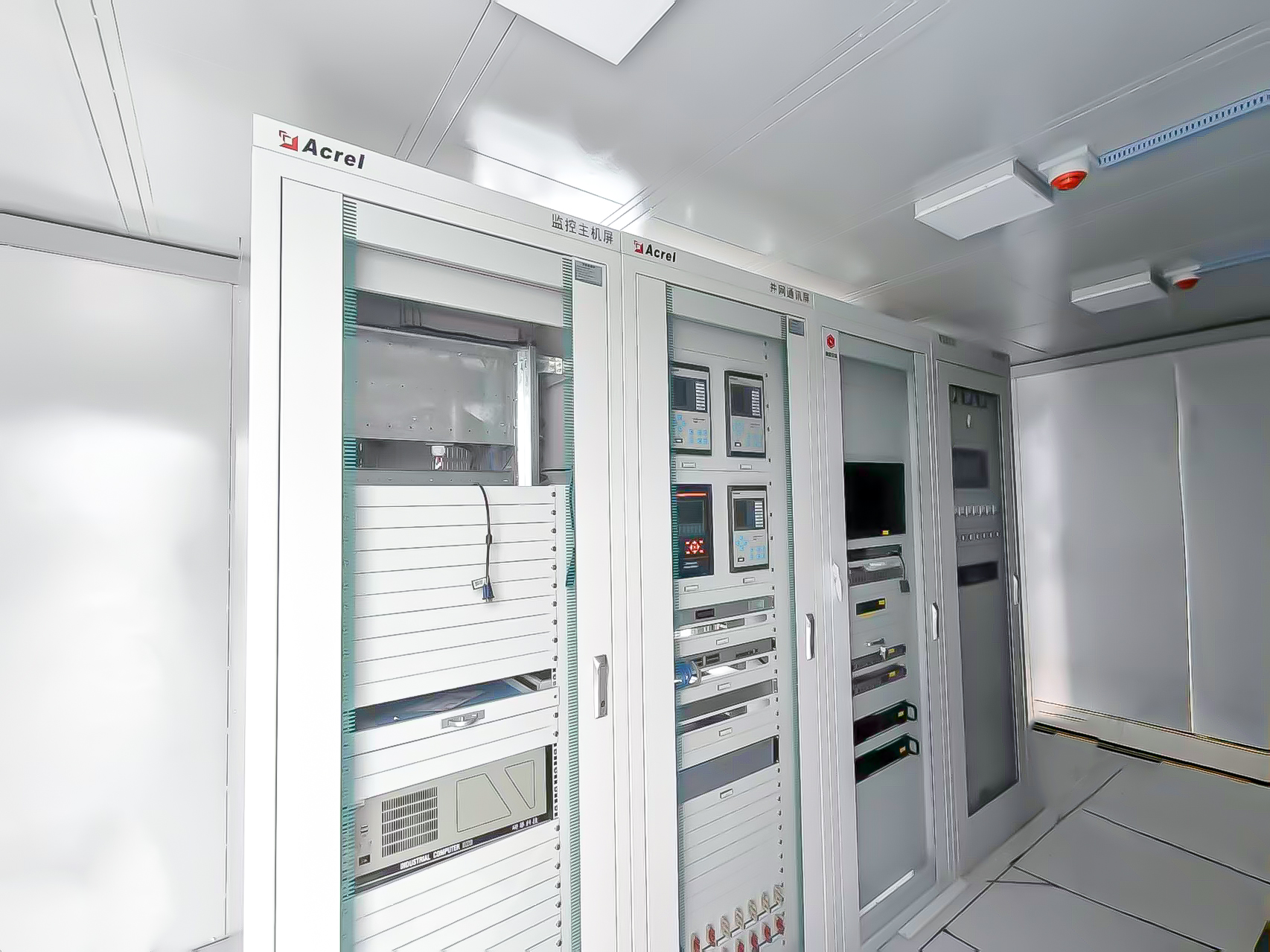

就地层由智能测控单元、数据采集装置、通讯模块、智能电表及逆变器采集终端组成，实时采集光伏组件、逆变器、箱变、开关柜的全量运行数据，完成就地数据处理、设备状态监测与故障判别；站控层由服务器、操作员站、远动工作站构成，承担数据汇总、人机交互、远程调度、报表统计等功能，通过GPRS无线通讯方式与地方电网调度中心建立数据互通，实现远程可视化管控。
系统具备完善的智能化功能：

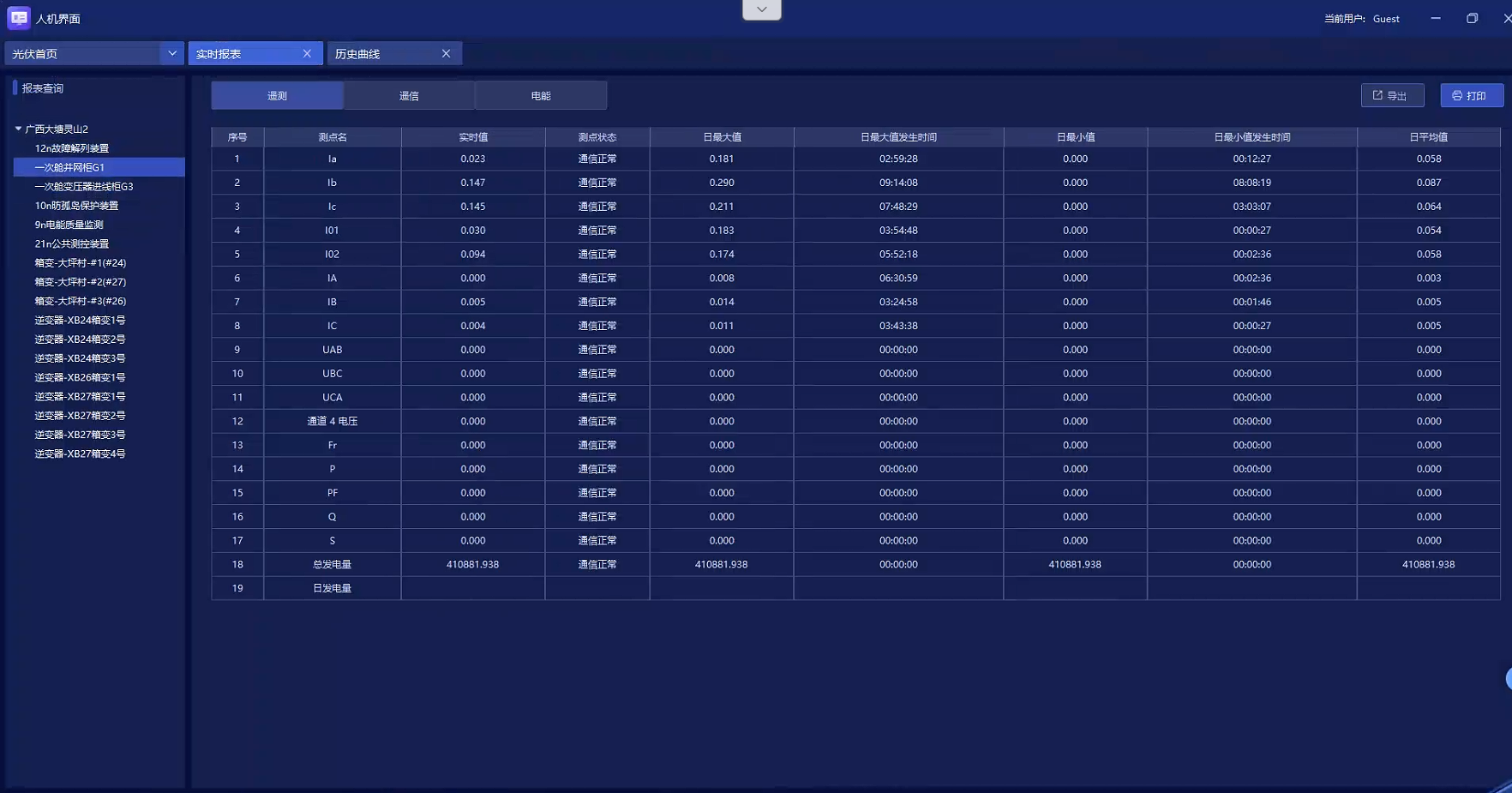

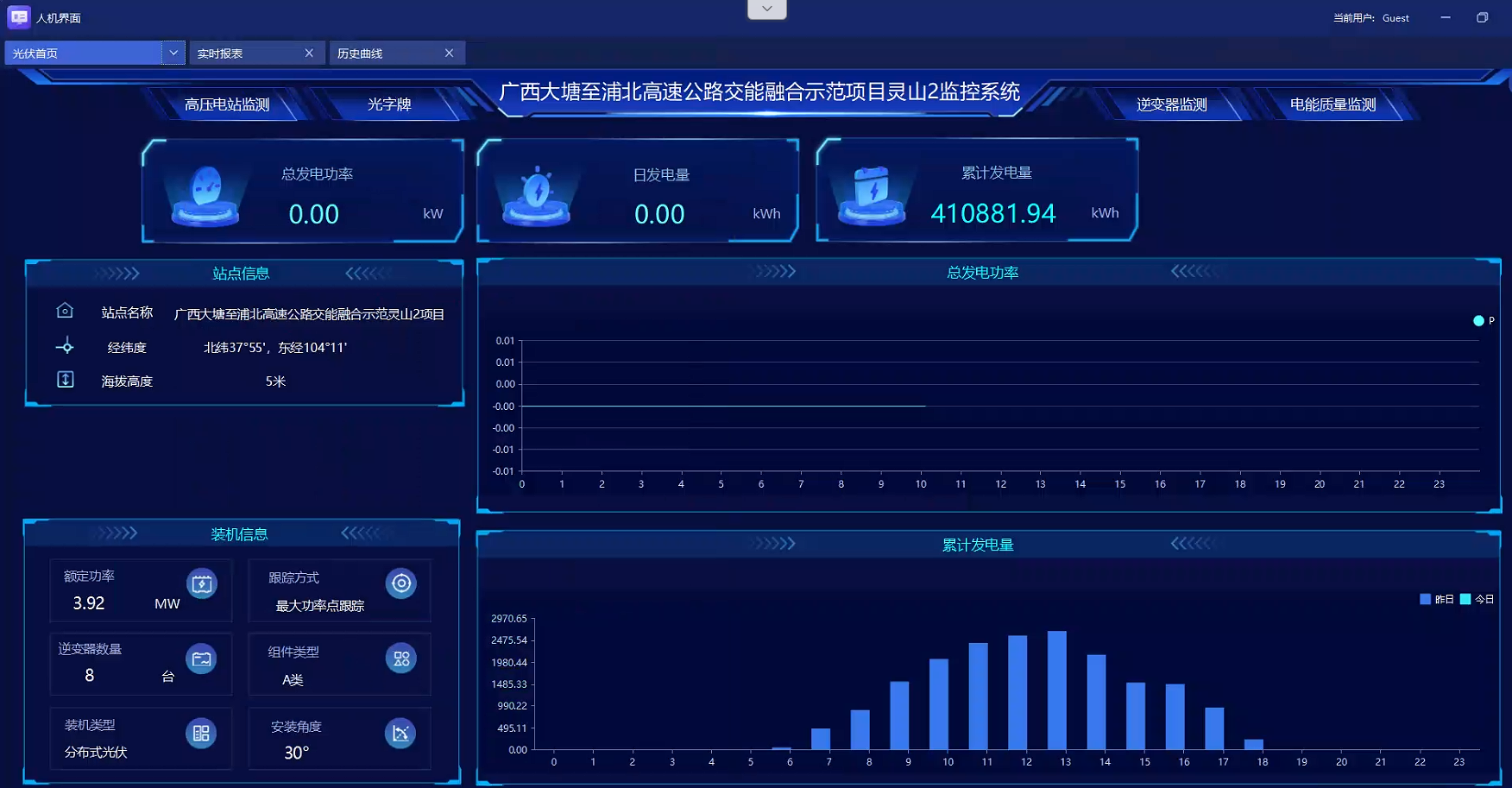

一是实时数据监测，可直观展示电站装机容量、实时发电功率、日/累计发电量等核心数据，生成功率变化曲线，可视化呈现发电运行状态

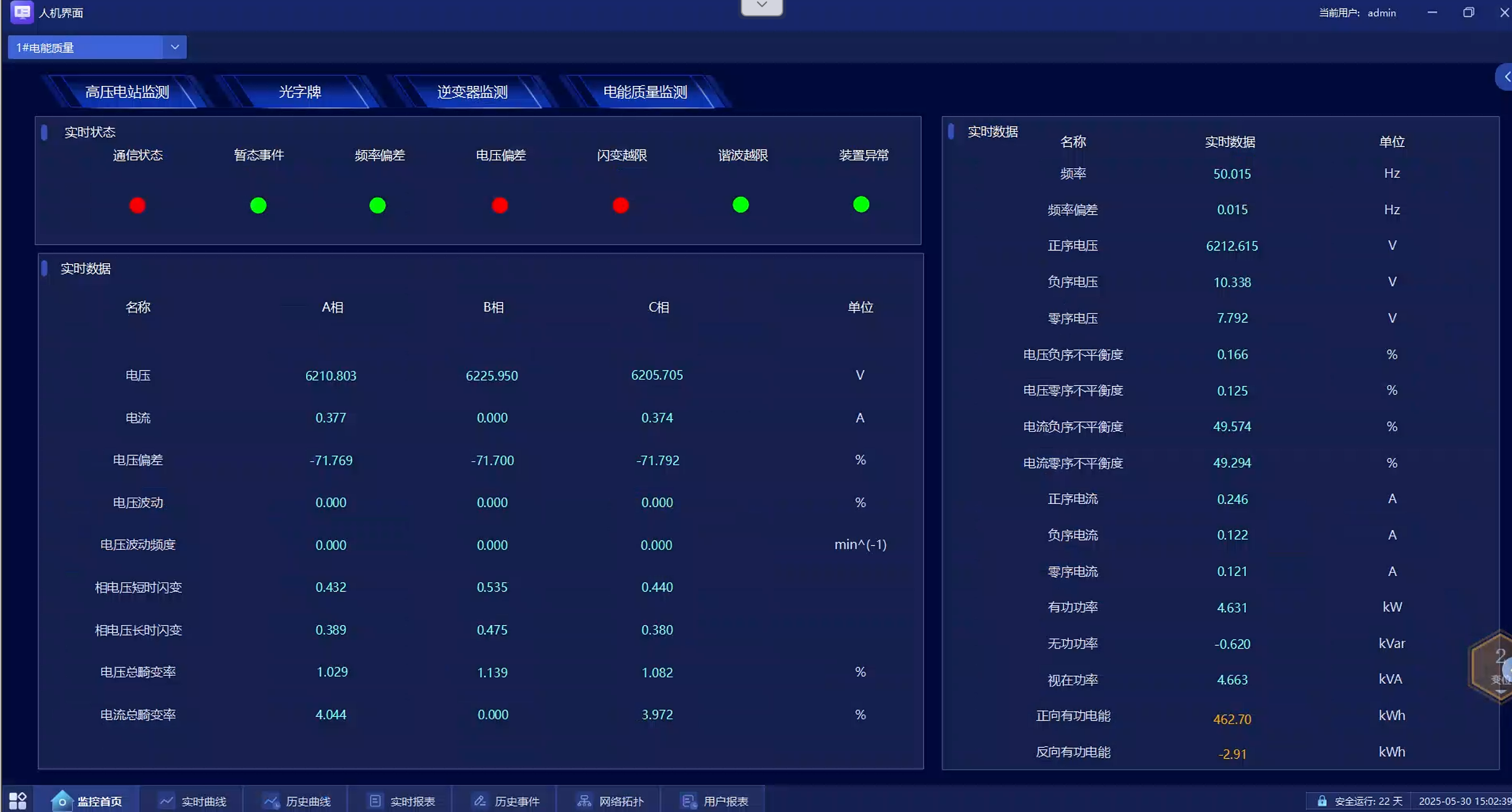

二是电能质量全天候监视，精准捕捉电压波动、谐波畸变、功率因数异常等问题

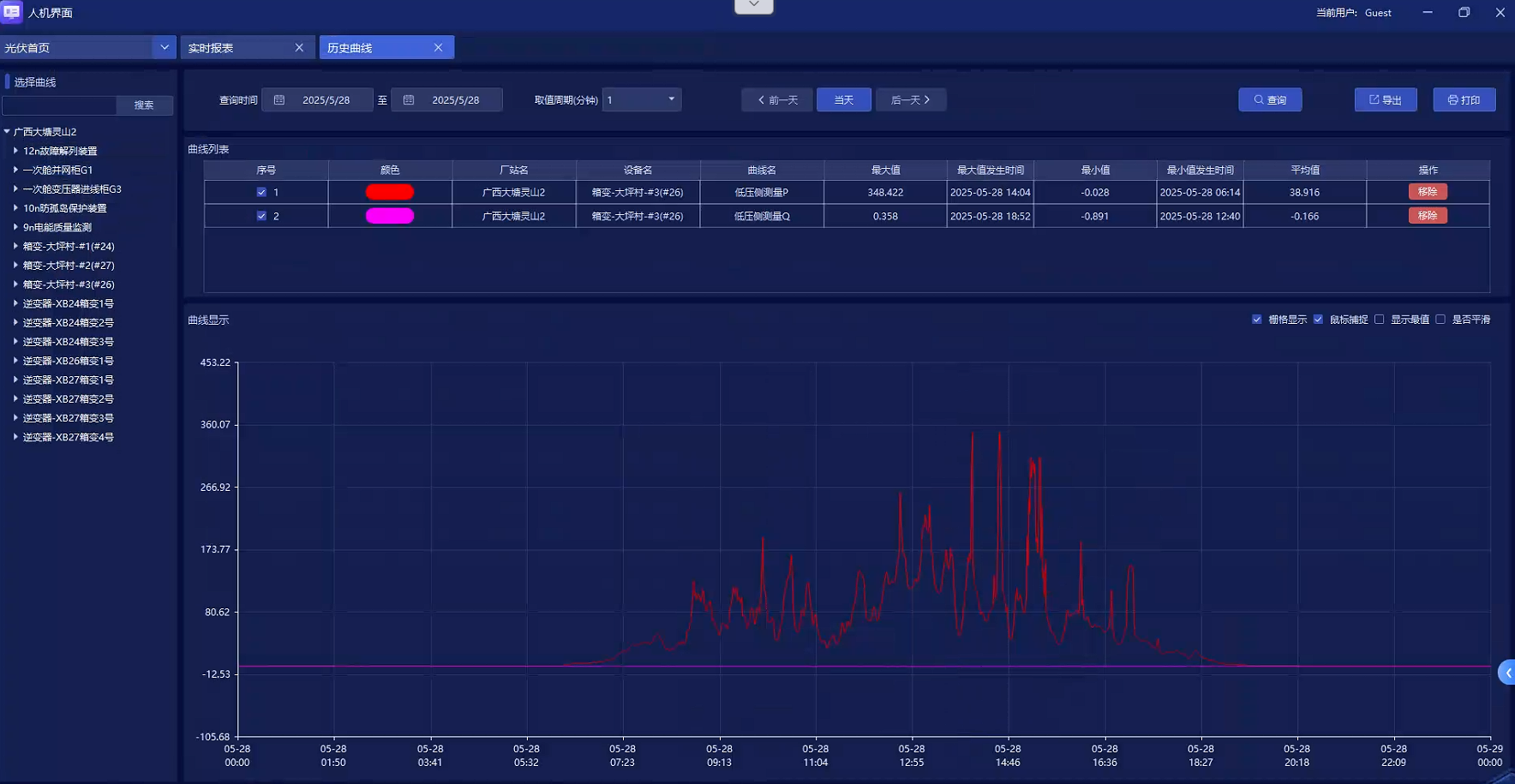

三是数据报表与历史追溯，支持实时参数查询、历史曲线调取、数据导出打印，可追溯设备故障、电能质量异常全过程，为运维排查、故障分析提供依据
四是异常告警预警，针对设备故障、参数越限、通讯异常等问题实时告警，助力运维人员快速处置隐患。
5 结语
高速公路边坡分布式光伏是交通领域新能源开发的创新模式，可盘活闲置土地资源、推动绿色交通建设，但受户外工况、光伏出力随机性影响，并网安全与电能质量管控难度较高。本项目通过配置完善的继电保护、安全自动装置及电能质量监测设备，搭配Acrel-1000DP光伏智能监控系统，构建了一套集安全保护、电能治理、智能调控、远程运维于一体的全流程解决方案。
该方案有效解决了分布式光伏并网孤岛风险、频率电压异常、电能质量超标等核心问题，满足电网并网调度规范，实现电站无人值守、精细化、智能化管控。项目落地后可稳定输出清洁电力，降低区域碳排放，为高速公路沿线分布式光伏项目的标准化建设、安全并网及高效运维提供了成熟可行的实践案例，对推动交通与新能源产业融合发展、助力双碳目标落地具有重要的实践价值。
