04 · 分组量化 GEMM 内核

一句话 ：一个内核同时服务 decode（M=1）与 prefill（M=32），用「每线程固定几列、沿 K 扫」的映射让权重按 warp 满事务读、激活广播；用 z-split 把小 M 的欠填充网格补满，且只发一次 launch。 前置 ：建议先读 第 03 篇 · 权重条带缓存与融合权重。 环境：x86-64 + NVIDIA RTX 5090（sm_120）· 阶段一 2B 稠密（Qwen3-VL-2B q8）。

一、问题与结论

问题	做法	判定
一个内核怎么同时吃 decode 与 prefill？	同一映射，M 走行、n 走列；decode 时靠 z-split 补并行度	实测可行
权重与激活各怎么访存？	权重按 warp 满事务读、激活一次读全 warp 广播	实测（权重密集、激活广播）
小 M 网格欠填充怎么办？	沿 group 轴切 z，一次 launch 完成所有 slice	实测（避免 launch 串行）
小投影该不该 offload？	FLOP 门槛 1e7 自动把太小的留在 CPU	实测（见下节反直觉表）

二、背景

要算的东西是逐块点积再乘 scale：

out[m][n] = Σ_g  a_scale[m][g] · b_scale[n][g] · ( Σ_{k ∈ block g} Aq[m][k] · Wq[n][k] )

• G：分组宽度（Q8_0/Q4_0 是 32）。
• prec：0 = int8 权重码 [-127,127]（Q8_0），1 = int4 [-8,7]（Q4_0 nibble 已解包）。
• 整数点积必须整组完成再乘 scale------这是精确量的划分，不能被拆开。

头文件的 contract 与此一致（include/npu/cuda/vllm_cuda.h）：布局与 RK3588 NPU 完全相同，所以同一份 strip-cache artifact 喂两个后端；而内核是「对 K 的普通归约」，天然支持 M==1------这正是它相对 NPU cube（要求 M==0 mod 4、无法服务 decode）的结构性收益。

三、核心机制

3.1 两代内核：int8 激活 → float 激活

内核	激活输入	用在哪
k_gw_gemm	int8 Aq + float asc	早期 prefill offload
k_gw_gemm_f32act	float Ax	full-decode + 现行 prefill

两者的分块与「沿 K 扫」的结构一致，只有两点不同：一是激活的处理（int8 码 + scale vs float），二是 f32 版本在 M == 1（decode）时把整块线程全映射到 n 方向，避免 m 方向线程空转。第 11 篇会讲为什么最终选了 float 激活（PPL Δ3.0% → 0.19%）。

3.2 线程映射

/* 文件：src/npu/cuda/vllm_cuda_kernels.cu（节选） */
#define VC_NT   64   /* threads along n per block */
#define VC_MT   4    /* threads along m per block */
#define VC_VEC  4    /* output columns per thread */

/* 文件：src/npu/cuda/vllm_cuda_kernels.cu（k_gw_gemm / k_gw_gemm_f32act，节选） */
/* 通用形状（prefill / M>1）：*/
const int n0 = (blockIdx.x * VC_NT + threadIdx.x) * VC_VEC;  /* 输出列 */
const int m  =  blockIdx.y * VC_MT + threadIdx.y;            /* 输出行 */

/* f32 版本在 M==1（decode）时把线程全压到 n：*/
if (M == 1) {
    n0 = (blockIdx.x * (VC_NT * VC_MT) + threadIdx.y * VC_NT + threadIdx.x) * VC_VEC;
    m  = 0;
}

每个线程负责一行 m 上连续的 4 个输出列 [n0, n0+4)。内层沿 K 扫：

/* 文件：src/npu/cuda/vllm_cuda_kernels.cu（k_gw_gemm_f32act 的 float 激活路径，节选） */
for (int g = g_begin; g < g_end; ++g) {
    const int8_t *wt = WT  + (size_t)g * G * Npad + n0;
    const float  *xb = arow + (size_t)g * G;
    float p0 = 0.f, p1 = 0.f, p2 = 0.f, p3 = 0.f;
    for (int kk = 0; kk < G; ++kk) {
        const float xv = xb[kk];              /* 整 warp 广播同一地址 */
        const int8_t *w = wt + (size_t)kk * Npad;
        p0 += (float)w[0] * xv;
        p1 += (float)w[1] * xv;
        p2 += (float)w[2] * xv;
        p3 += (float)w[3] * xv;
    }
    const float4 bs = *reinterpret_cast<const float4 *>(bsT + (size_t)g * Npad + n0);
    acc0 += p0 * bs.x;  acc1 += p1 * bs.y;
    acc2 += p2 * bs.z;  acc3 += p3 * bs.w;
}

（int8 激活版本 k_gw_gemm 的内层取 uchar4 权重码、以 int 累加，最后再乘 a_scale 与 b_scale。）

两个访存特征值得点出：

• 权重 ：VC_NT=64 线程 × VC_VEC=4 字节 = warp 一次读 128 字节连续数据------满事务。
• 激活 ：xb[kk] 对同一行 m 的所有线程是同一个地址------一次读、全 warp 广播。

这是「权重密集、激活广播」的取舍，因为 decode 时瓶颈在权重带宽。

3.3 z-split：小 M 时怎么喂饱设备

decode 时 M=1，nblk_y = 1，nblk_x 也不大------(x,y) 网格严重欠填充。解法是沿 group 轴 再切一刀，用 blockIdx.z：

/* 文件：src/npu/cuda/vllm_cuda_kernels.cu（k_gw_gemm，节选） */
const int z = blockIdx.z;
const int base = ngroups / nsplit;
const int rem  = ngroups % nsplit;
const int g_begin = z * base + (z < rem ? z : rem);
const int g_end   = g_begin + base + (z < rem ? 1 : 0);

要点：

1. 每个 slice 拥有整数个 scale block，所以整数部分和仍是精确的------这是纯划分。
2. 一次 launch 完成所有 slice，不是循环 launch。decode 形状下 nsplit 可达 64，逐个 launch 的开销会盖过整个 GEMM。
3. 结果落在 dPart[z]，最后用 k_gw_reduce 按固定顺序求和------固定顺序是确定性的前提。

/* 文件：src/npu/cuda/vllm_cuda_kernels.cu（k_gw_reduce，节选） */
__global__ void k_gw_reduce(const float *__restrict part,
                            float *__restrict dst,
                            size_t total, int nsplit) {
    const size_t i = (size_t)blockIdx.x * blockDim.x + threadIdx.x;
    if (i >= total) return;
    float s = 0.f;
    for (int z = 0; z < nsplit; ++z) s += part[(size_t)z * total + i];
    dst[i] = s;
}

nsplit 的选择：

/* 文件：src/npu/cuda/vllm_cuda_kernels.cu（vcuda_dev_gemm_gw，节选） */
if (nblk_xy > 0 && nblk_xy < VC_SPLIT_TARGET && ngroups > 1) {
    nsplit = (VC_SPLIT_TARGET + nblk_xy - 1) / nblk_xy;   /* 目标 512 个 block */
    if (nsplit > ngroups) nsplit = ngroups;
}
while (nsplit > 1 && (size_t)nsplit * ou_sz > VC_PART_CAP_BYTES) nsplit--;   /* part 缓冲上限 64 MiB */

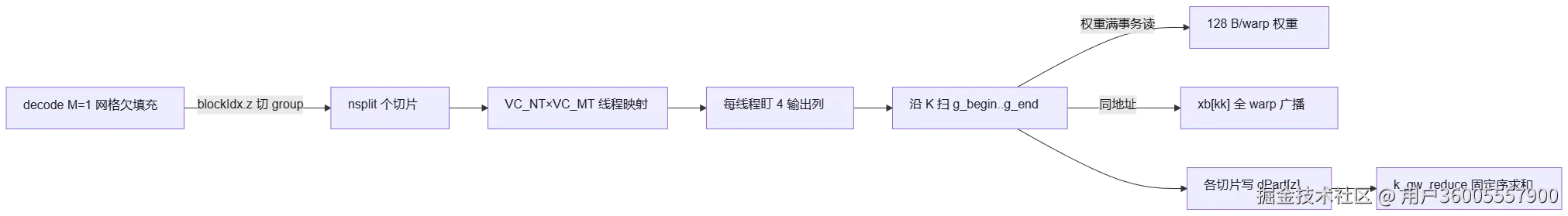

图 1 ：解码/预填充共用映射下的数据流。blockIdx.x/y 摊出「列 × 行」网格（VC_NT=64 × VC_MT=4），每个线程盯住 [n0, n0+4) 那 4 个输出列、沿 K 扫过本 slice 的 group 区间；两个访存特征正来自这套映射------权重每 warp 满事务读 128 B，激活 xb[kk] 对同列线程是同一地址、一次读全 warp 广播。decode M=1 时 (x,y) 网格欠填充，改由 blockIdx.z 沿 group 轴切成 nsplit 片（目标 VC_SPLIT_TARGET=512 个 block，nsplit 受 64 MiB 的 VC_PART_CAP_BYTES 上限约束），各片写 dPart[z]，最后由 k_gw_reduce 按固定顺序求和保确定性。

3.4 调用路径上的传输优化

设备层 vcuda_dev_gemm_gw() 的传输形态是实测调出来的：

• H2D 走 pinned 暂存（pageable 源会串行化）；
• 全部 cudaMemcpyAsync 发在默认流，只在 D2H 后做一次 cudaDeviceSynchronize。

/* 文件：src/npu/cuda/vllm_cuda_kernels.cu（vcuda_dev_gemm_gw，节选） */
memcpy(s->hAq, Aq, aq_sz);
memcpy(s->hAsc, asc, as_sz);
if (cudaMemcpyAsync(s->dAq, s->hAq, aq_sz, cudaMemcpyHostToDevice) != cudaSuccess ||
    cudaMemcpyAsync(s->dAsc, s->hAsc, as_sz, cudaMemcpyHostToDevice) != cudaSuccess) { ... }
...
/* One async D2H into pinned staging + THE single synchronize of the call. */
cudaMemcpyAsync(s->hOut, s->dOut, ou_sz, cudaMemcpyDeviceToHost);
cudaDeviceSynchronize();

旧形态（阻塞 D2H + 额外一次 cudaDeviceSynchronize）多付了一整个往返。profile 显示：对小投影，传输/同步这对开销，而不是内核本身，才是主导。

3.5 小投影为什么单独 offload 是亏的

2B q8 的 decode 桶实测（ms/token）：

投影	单投影 offload 前	单投影 offload 后	结论
QKV / O / K / V	6.39 / 3.70 / ...	7.24 / 3.73 / ...	变慢
gate/up	16.96	7.56	大幅变快
down	10.79	3.98	大幅变快
lm_head	6.87	---	变快（最大矩阵）

原因是每次调用的固定往返 ~100 µs 超过小投影的计算量。所以：

• QKV/K/V 单独 offload 是亏的 → 必须融合（QKV 三合一、gate+up 二合一），把三次往返压成一次；
• 用 FLOP 门槛（1e7）把「太小不值得」的投影自动留在 CPU：M=1 时 Q/O 是 8.4 MFLOP、K/V 4.2 MFLOP（排除），gate/up/down 25 MFLOP 与 lm_head 622 MFLOP（通过）。

这条「小算子别 offload、融合才划算」的结论，直接决定了 第 05 篇 里卸载集合的结构。

四、实测数据

口径	数值	判定	标注
QKV 单投影 offload（2B q8 decode）	6.39 → 7.24 ms/tok	变慢	实测
gate/up	16.96 → 7.56 ms/tok	大幅变快	实测
down	10.79 → 3.98 ms/tok	大幅变快	实测
lm_head	6.87 → ...	变快	实测
每次调用固定往返	~100 µs	小投影的主导开销	实测
M=1 各投影 FLOPs	Q/O 8.4 M / K/V 4.2 M（排除）；gate/up/down 25 M、lm_head 622 M（通过）	门槛 1e7 干净切开	实测

五、边界与已知限制

• 这里的实测是 2B q8 的口径；小投影「负收益」的临界由固定往返（~100 µs）决定，换设备/换后端不能照搬这条门槛，需要按自己的往返成本重测。
• prec 只支持 0/1（int8/int4 码）；K % G != 0 一律退回 CPU。
• z-split 的 part 缓冲有 64 MiB 上限，超限时自动减少 nsplit（并行度换显存）。
• 内核的数值确定性依赖 k_gw_reduce 的固定求和顺序，以及块内整数点积整组完成；改变划分方式会改变位级结果。

CPU 对照（迁移前基线）

• CPU 参考 ：kestrel-llm/src/model/vllm_safetensors.c（函数 st_q4_row_dot / q4_dense4_x86；dyn_matvec_q8）------ CPU 侧按行（q4 走 4 行组）逐块反量化点积。
• 迁移要点 ：CPU 侧逐行/逐 4 行组算 → CUDA 侧用一个映射同时吃 decode(M=1) 与 prefill(M=32)：每线程固定 4 列沿 K 扫，权重满事务读、激活广播；小 M 用 blockIdx.z 切 group（z-split 一次 launch）；固定顺序 reduce 保确定性。
• 真机验证：命中 E2（selftest：int8/int4 × decode/prefill/非整除 N 全过）。

六、小结（可复用结论）

1. 一个映射吃两种负载：每线程固定几列、沿 K 扫，让权重满事务读、激活广播------这是 decode 权重带宽受限下的正确取舍。
2. 小 M 靠 z-split 补并行度 ，且必须一次 launch ：decode 形状下 nsplit 可达 64，逐个 launch 会把 GEMM 本身盖过去。
3. 精确量要整组完成：整数点积在块内做完再乘 scale，才能做纯划分、用固定顺序 reduce 保确定性。
4. 传输/同步才是小投影的主导开销：pinned 暂存 + 单次同步是实测调出来的，不是默认写法。
5. 小算子不该单独 offload：FLOP 门槛加融合，才是把「快」变成「更快」的正确方向。

---
